Презентация, доклад на тему Геометрия 8-9 класс. Измерения на местности.Угломер.
Содержание
- 1. Геометрия 8-9 класс. Измерения на местности.Угломер.
- 2. Назначение инструментаАстролябия-это угломерный прибор, с помощью которого
- 3. Устройство школьной астролябииОсновными частями астролябии являются лимб,
- 4. ВизированиеПри визировании трубка с отверстием прикладывается к глазу и направляется на вершину измеряемого объекта
- 5. Измерение угловАстролябию направляют на вершину измеряемого объекта.
- 6. Измерение высоты дерева. Способ 1.Метод прямоугольного равнобедренного треугольника. ББ1В45°АГББ1=АВ+Г
- 7. Дано:ББ1⊥АВ, ∠α=45° , Г=20 см , АВ=2,5м

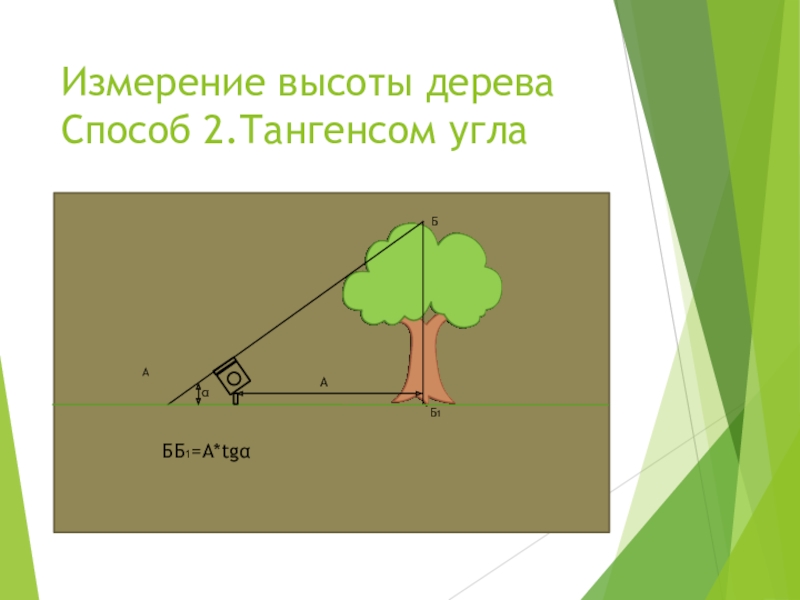

- 8. Измерение высоты дерева Способ 2.Тангенсом угла ББ1АББ1=А*tgαАα

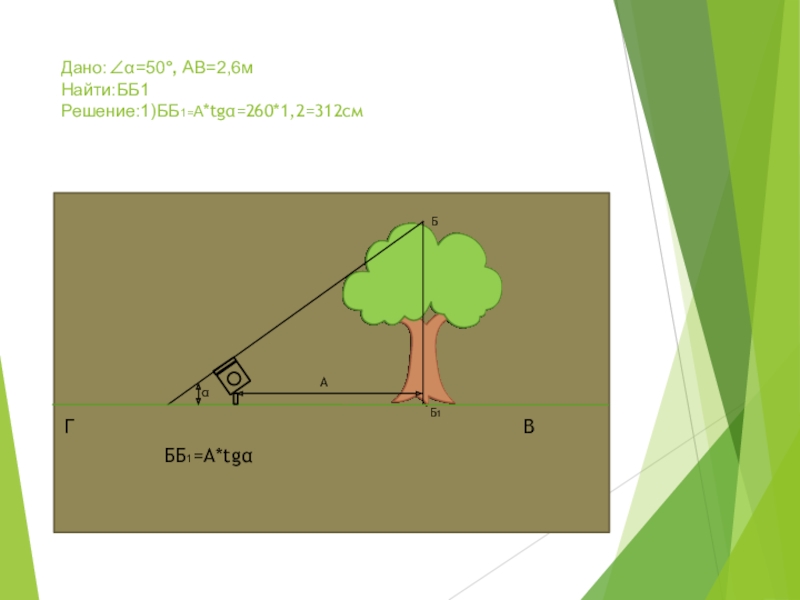

- 9. Дано:∠α=50°, АВ=2,6м Найти:ББ1 Решение:1)ББ1=А*tgα=260*1,2=312см ББ1ББ1=А*tgαАαГВ

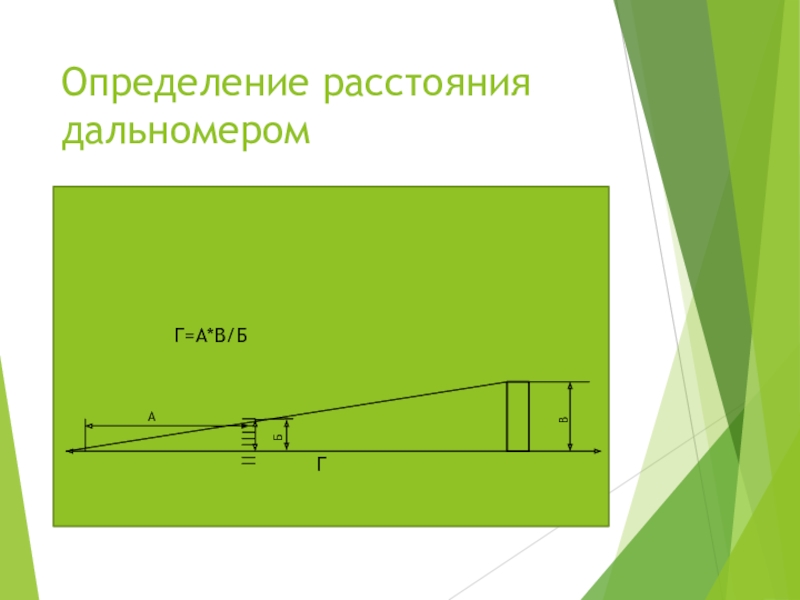

- 10. Определение расстояния дальномеромБАВГГ=А*В/Б

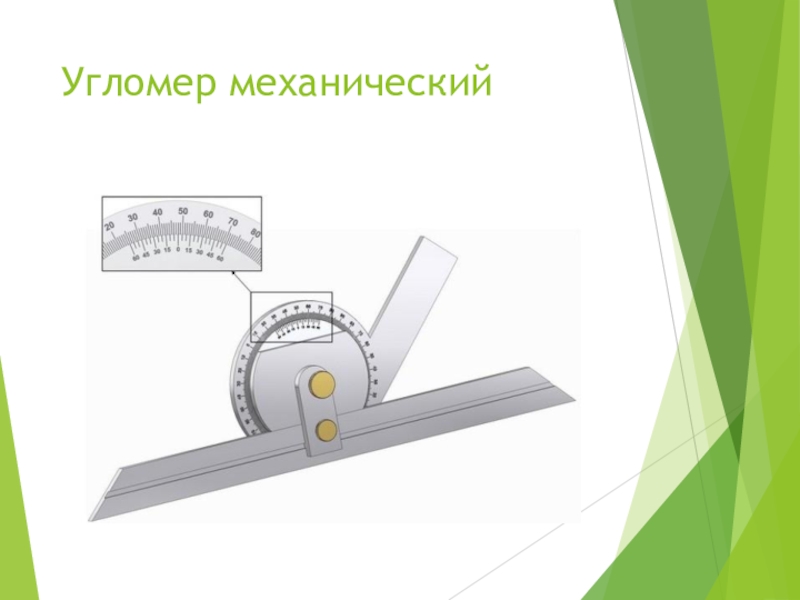

- 11. Угломер механический

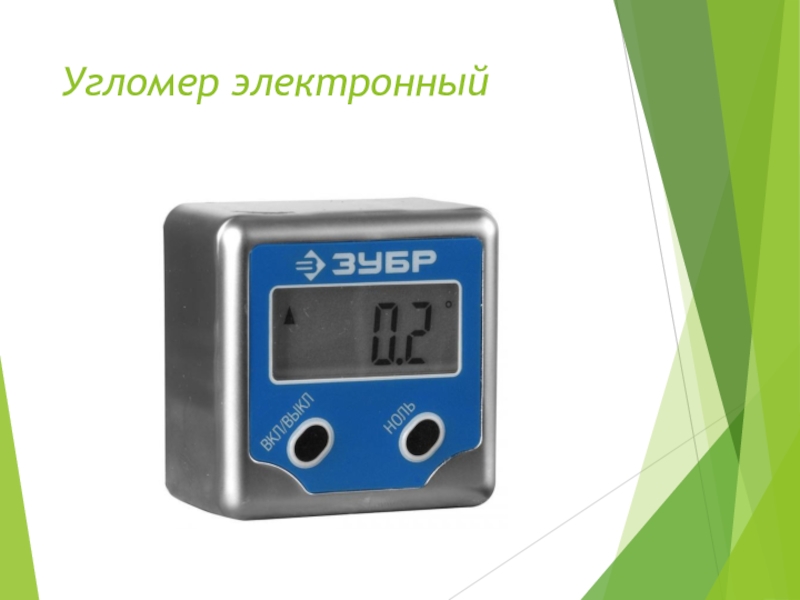

- 12. Угломер электронный
- 13. Угломер электронный
Назначение инструментаАстролябия-это угломерный прибор, с помощью которого можно измерить углы на местности. Школьная астролябия-простейший геодезический инструмент для определения градусной величины угла в горизонтальной плоскости между двумя, направлениями на местности. Нередко ее называют просто угломером. В практике
Слайд 1УГЛОМЕР
Учитель математики Р.В.Хайрутдинова
МАОУ «СОШ № 10» г.Стерлитамак Республика Башкортостан

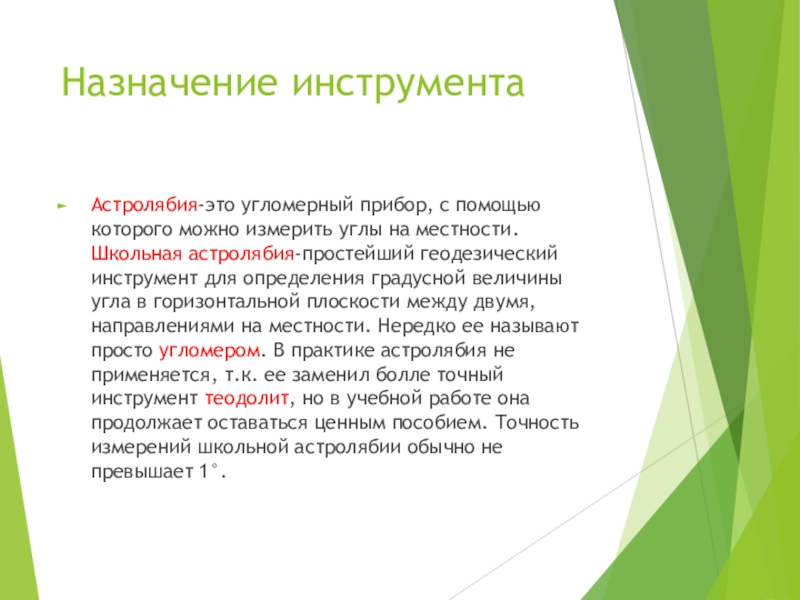

Слайд 2Назначение инструмента
Астролябия-это угломерный прибор, с помощью которого можно измерить углы на
местности. Школьная астролябия-простейший геодезический инструмент для определения градусной величины угла в горизонтальной плоскости между двумя, направлениями на местности. Нередко ее называют просто угломером. В практике астролябия не применяется, т.к. ее заменил болле точный инструмент теодолит, но в учебной работе она продолжает оставаться ценным пособием. Точность измерений школьной астролябии обычно не превышает 1°.

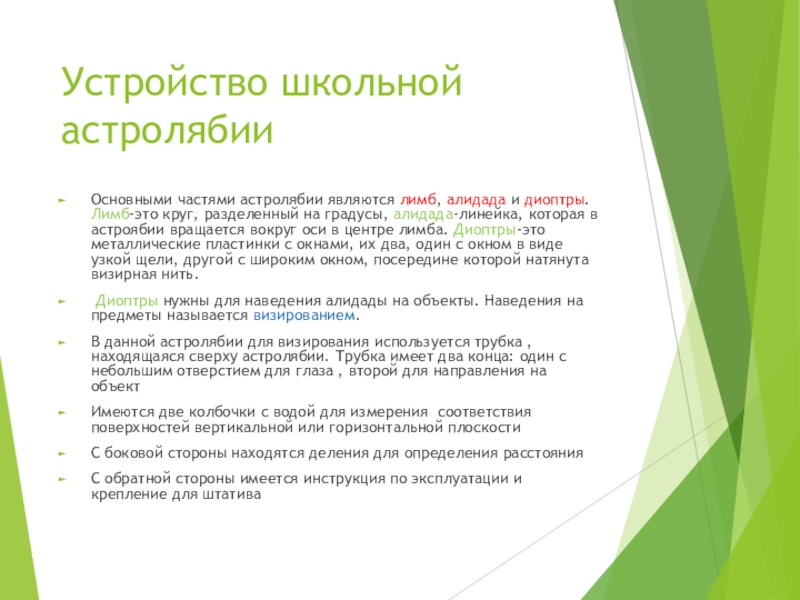

Слайд 3Устройство школьной астролябии
Основными частями астролябии являются лимб, алидада и диоптры. Лимб-это
круг, разделенный на градусы, алидада-линейка, которая в астроябии вращается вокруг оси в центре лимба. Диоптры-это металлические пластинки с окнами, их два, один с окном в виде узкой щели, другой с широким окном, посередине которой натянута визирная нить.
Диоптры нужны для наведения алидады на объекты. Наведения на предметы называется визированием.
В данной астролябии для визирования используется трубка , находящаяся сверху астролябии. Трубка имеет два конца: один с небольшим отверстием для глаза , второй для направления на объект
Имеются две колбочки с водой для измерения соответствия поверхностей вертикальной или горизонтальной плоскости
С боковой стороны находятся деления для определения расстояния
С обратной стороны имеется инструкция по эксплуатации и крепление для штатива
Диоптры нужны для наведения алидады на объекты. Наведения на предметы называется визированием.
В данной астролябии для визирования используется трубка , находящаяся сверху астролябии. Трубка имеет два конца: один с небольшим отверстием для глаза , второй для направления на объект
Имеются две колбочки с водой для измерения соответствия поверхностей вертикальной или горизонтальной плоскости
С боковой стороны находятся деления для определения расстояния
С обратной стороны имеется инструкция по эксплуатации и крепление для штатива

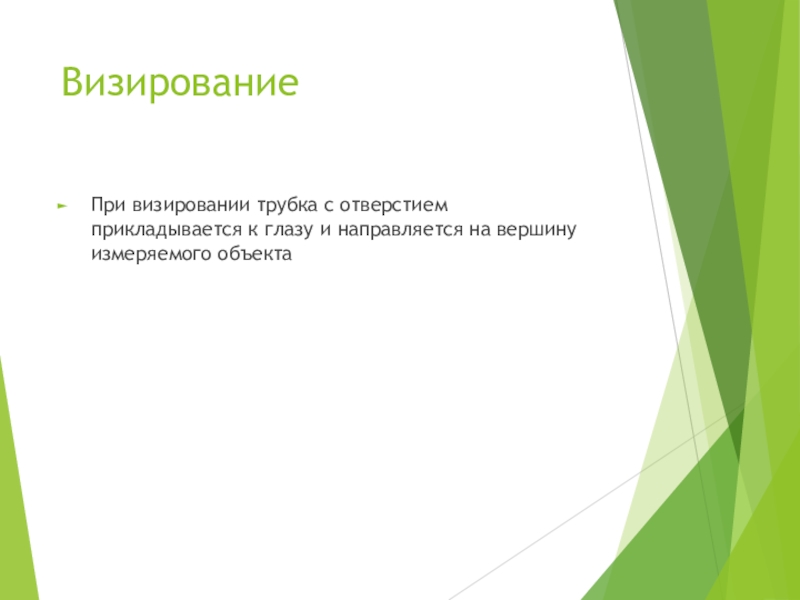

Слайд 4Визирование
При визировании трубка с отверстием прикладывается к глазу и направляется на
вершину измеряемого объекта

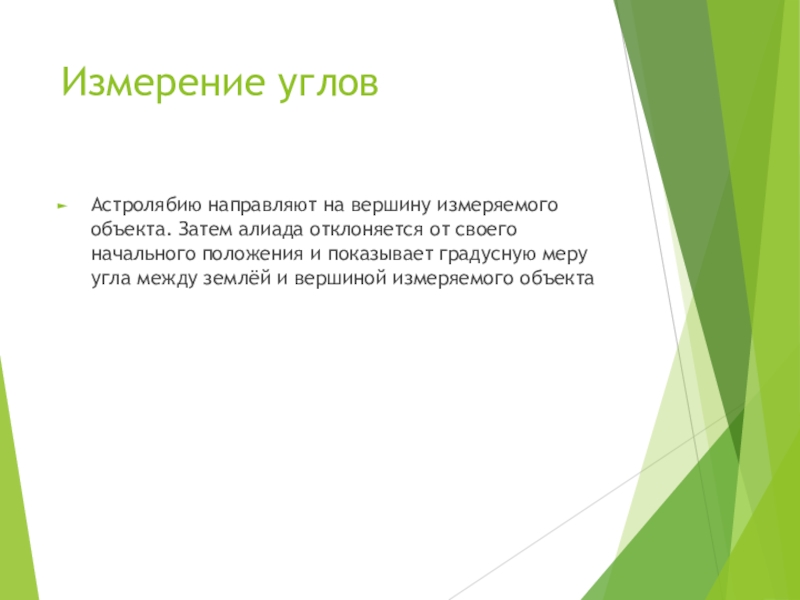

Слайд 5Измерение углов
Астролябию направляют на вершину измеряемого объекта. Затем алиада отклоняется от
своего начального положения и показывает градусную меру угла между землёй и вершиной измеряемого объекта

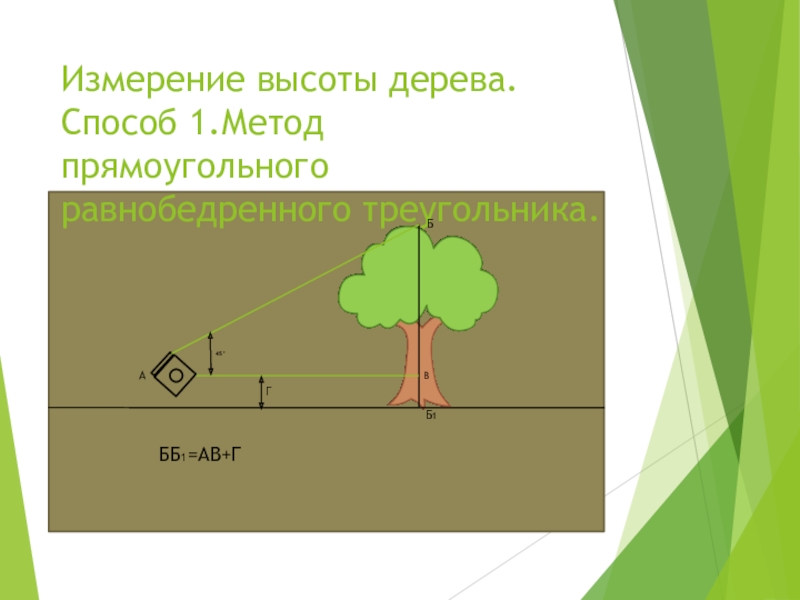

Слайд 6Измерение высоты дерева.
Способ 1.Метод прямоугольного равнобедренного треугольника.
Б
Б1
В
45°
А
Г
ББ1=АВ+Г

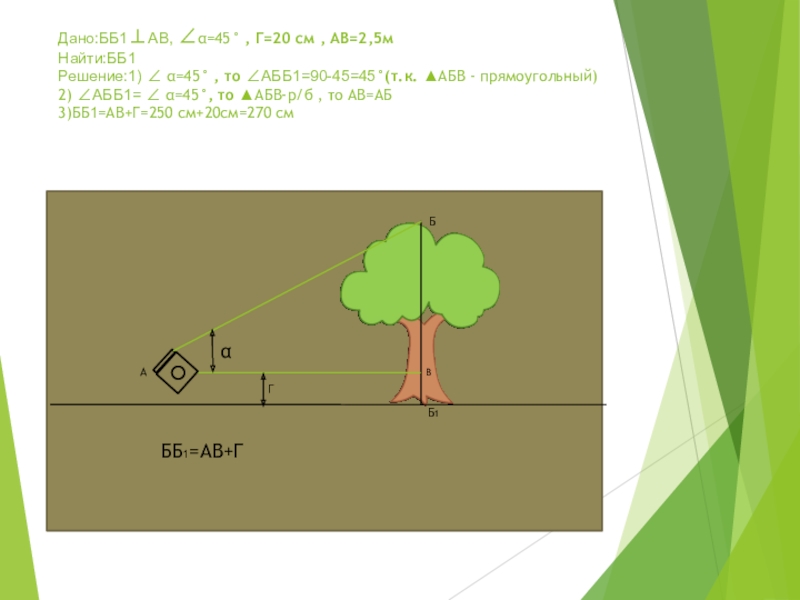

Слайд 7Дано:ББ1⊥АВ, ∠α=45° , Г=20 см , АВ=2,5м Найти:ББ1 Решение:1) ∠ α=45° ,
то ∠АББ1=90-45=45°(т.к. ▲АБВ - прямоугольный)
2) ∠АББ1= ∠ α=45°, то ▲АБВ-р/б , то АВ=АБ
3)ББ1=АВ+Г=250 см+20см=270 см
Б
Б1
В
А
Г
ББ1=АВ+Г
α
