Слайд 1Жамбыл облысы әкімдігінің білім басқармасы
«Жамбыл политехникалық жоғары колледжі»
мемлекеттік коммуналдық қазыналық кәсіпорны
Пән:
Электрбайланысының басқару кешендері
Сабақтың тақырыбы:
5 ESS-көп функционалды басқару жүйесі
күні: 07.10.2019 жыл
топ: 3РиС 17-1
Тараз – 2019 ж.
Слайд 2Free Powerpoint Templates
Өткен тақырыпты қайталау
Слайд 3Рефлексия
Тобы:_____________ Студенттің аты-жөні_________________________
Слайд 4Тапсырма 2. Коммутациялық өрістің базалық структурасын толтырамыз.

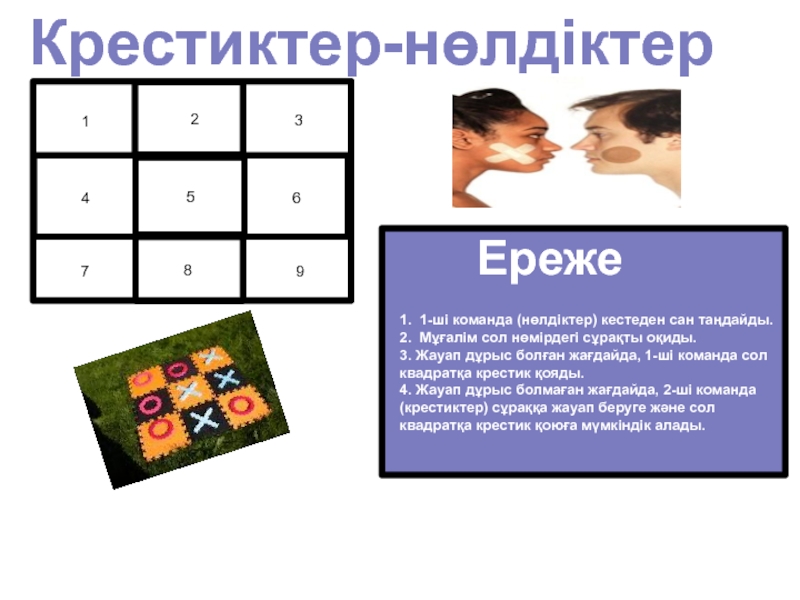

Слайд 5Крестиктер-нөлдіктер
Rules:
1. 1-ші команда (нөлдіктер) кестеден сан таңдайды.
2. Мұғалім сол нөмірдегі сұрақты
оқиды.
3. Жауап дұрыс болған жағдайда, 1-ші команда сол квадратқа крестик қояды.
4. Жауап дұрыс болмаған жағдайда, 2-ші команда (крестиктер) сұраққа жауап беруге және сол квадратқа крестик қоюға мүмкіндік алады.
Ереже
Слайд 8
DRX-4 жүйесіндегі МХС платасының қызметі?

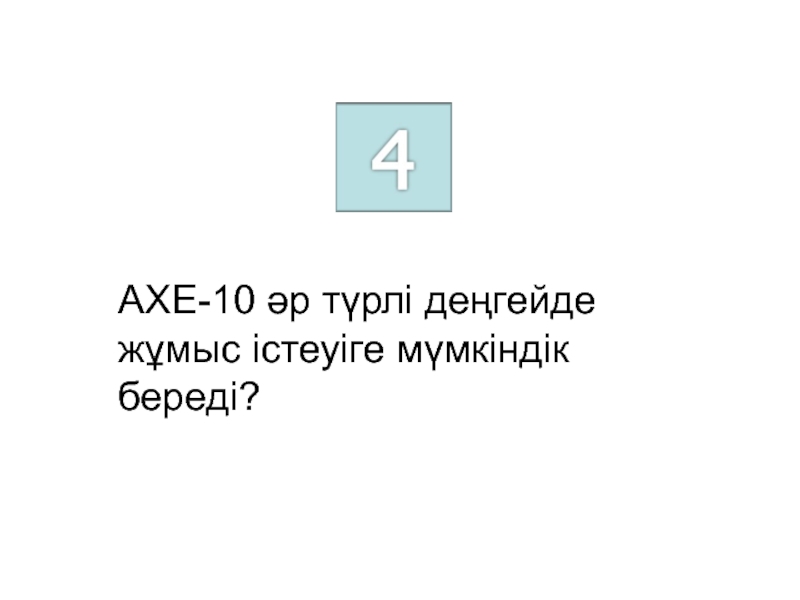

Слайд 9AXE-10 әр түрлі деңгейде жұмыс істеуіге мүмкіндік береді?

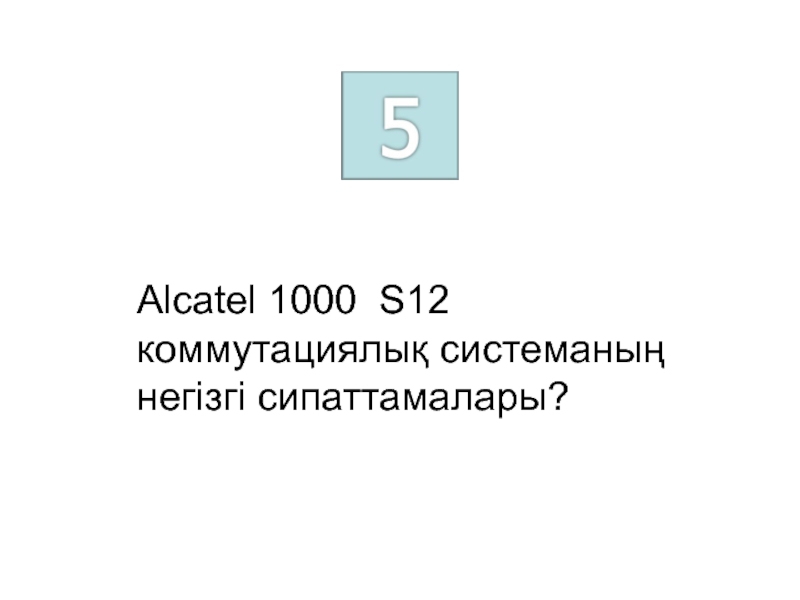

Слайд 10Alcatel 1000 S12 коммутациялық системаның негізгі сипаттамалары?
Слайд 11AXE-10 жүйесінің негізгі құрылымы.
Слайд 13- Коммутациялық бөлігі. Кез келген каналдарды коммутациялау функцияларын орындайды.

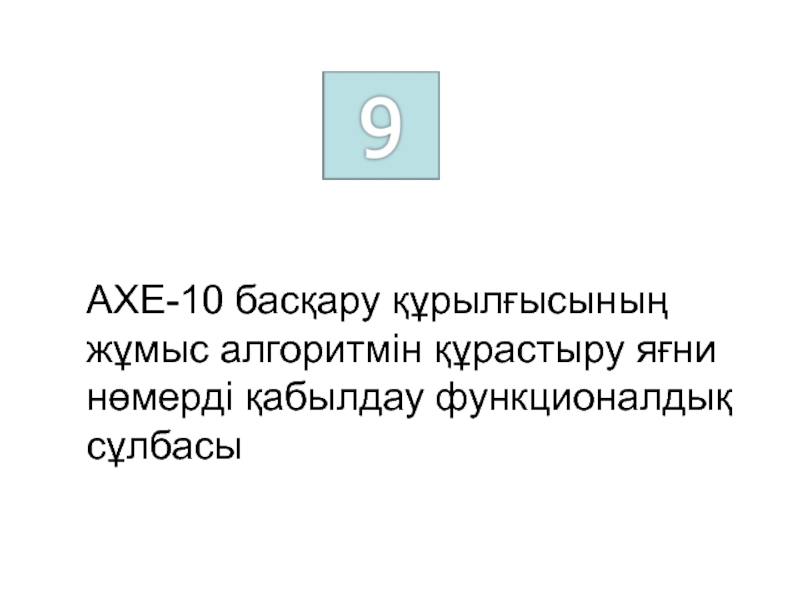

Слайд 14AXE-10 басқару құрылғысының жұмыс алгоритмін құрастыру яғни нөмерді қабылдау функционалдық сұлбасы
Слайд 15Сұрақтар
1. AXE-10 дегенміз не?
2. AXE-10 сипаттамалары?
3. DRX-4 жүйесіндегі МХС платасының
қызметі?
4. AXE-10 әр түрлі деңгейде жұмыс істеуіге мүмкіндік береді?
5. Alcatel 1000 S12 коммутациялық системаныңнегізгі сипаттамалары?
6. AXE-10 жүйесінің негізгі құрылымы.
7. ISDN
8. Коммутациялық бөлігі. Кез келген каналдарды коммутациялау функцияларын орындайды.
9. AXE-10 басқару құрылғысының жұмыс алгоритмін құрастыру яғни нөмерді қабылдау функционалдық сұлбасы

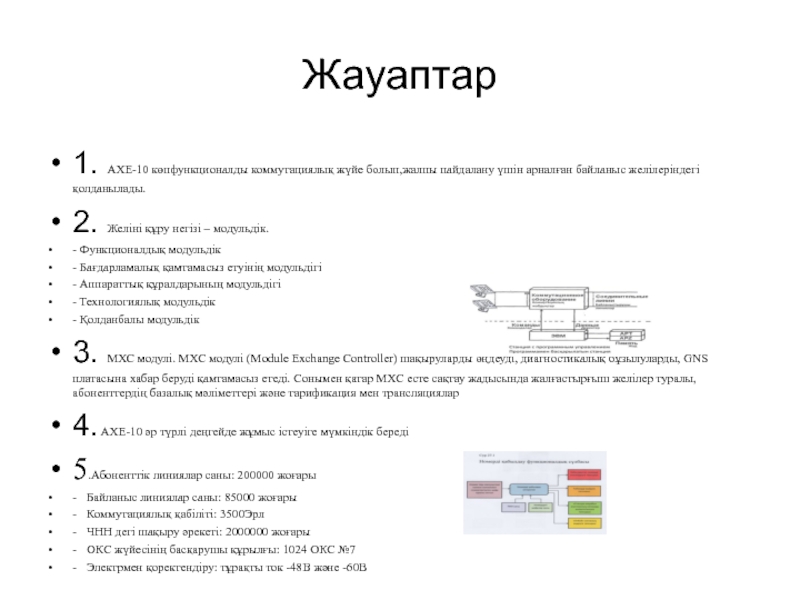

Слайд 16Жауаптар
1. AXE-10 көпфункционалды коммутациялық жүйе болып,жалпы пайдалану үшін арналған байланыс
желілеріндегі қолданылады.
2. Желіні құру негізі – модульдік.
- Функционалдық модульдік
- Бағдарламалық қамтамасыз етуінің модульдігі
- Аппараттық құралдарының модульдігі
- Технологиялық модульдік
- Қолданбалы модульдік
3. МХС модулі. МХС модулі (Module Exchange Controller) шақыруларды өңдеуді, диагностикалық бұзылуларды, GNS платасына хабар беруді қамтамасыз етеді. Сонымен қатар МХС есте сақтау жадысында жалғастырғыш желілер туралы, абоненттердің базалық мәліметтері және тарификация мен трансляциялар
4. AXE-10 әр түрлі деңгейде жұмыс істеуіге мүмкіндік береді
5.Абоненттік линиялар саны: 200000 жоғары
- Байланыс линиялар саны: 85000 жоғары
- Коммутациялық қабіліті: 3500Эрл
- ЧНН дегі шақыру әрекеті: 2000000 жоғары
- ОКС жүйесінің басқарушы құрылғы: 1024 ОКС №7
- Электрмен қоректендіру: тұрақты ток -48В және -60В
6.
7. Абоненттер модулі
8. АРТ
9.
Слайд 17Жаңа сабақты баяндау

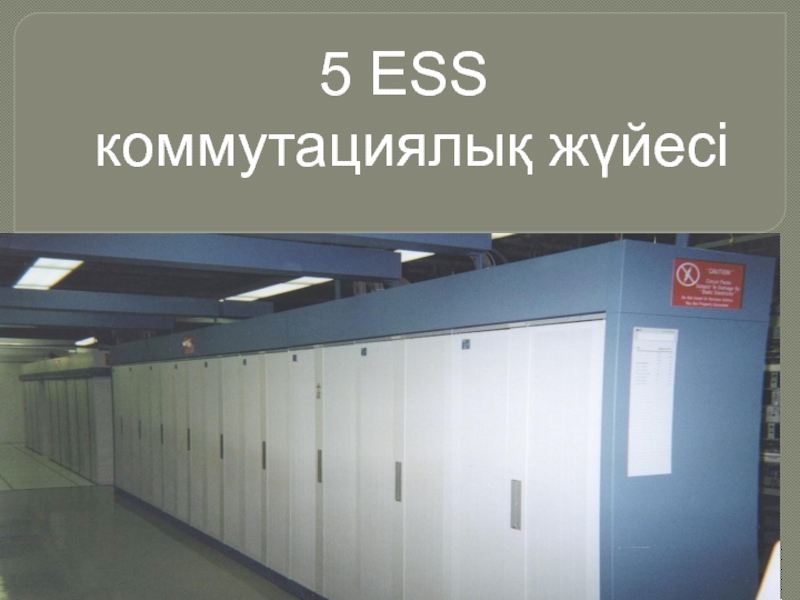

1) 5 ESS цифрлық коммутациялық жүйе
2) 5ESS- ЖҮЙЕСІНІҢ
ҚҰРЫЛЫМЫ

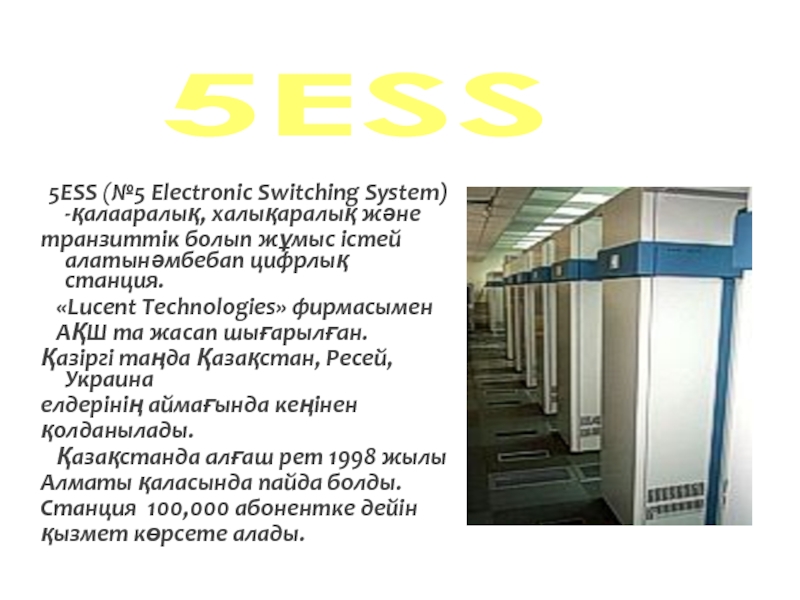

Слайд 19 5ESS (№5 Electronic Switching System) -қалааралық, халықаралық және
транзиттік болып жұмыс
істей алатынәмбебап цифрлық станция.
«Lucent Technologies» фирмасымен
АҚШ та жасап шығарылған.
Қазіргі таңда Қазақстан, Ресей, Украина
елдерінің аймағында кеңінен
қолданылады.
Қазақстанда алғаш рет 1998 жылы
Алматы қаласында пайда болды.
Станция 100,000 абонентке дейін
қызмет көрсете алады.
5ESS
Слайд 20Ұялы және тіркелген сымсыз қызметтер 5ESS-2000 станциясы, басқа Lucent жабдығымен өзара
әрекеттесіп, бір платформада сымды және сымсыз қызметтерді қамтамасыз етуге мүмкіндік беретін кешенді шешім жасайды. Бұл әмбебап жаңа және дамып келе жатқан сымсыз желілер үшін, сондай-ақ дәстүрлі тіркелген операторлар үшін артықшылық болып табылады. Үлкен сымсыз желілер тандемді коммутациялау мүмкіндіктерін пайдаланудан пайда көреді, бұл олардың тиімді жұмыс істеуіне, трафиктің өсуіне және операциялық шығындарды азайтуға мүмкіндік береді.
Слайд 21
Жоғары сенімділік
Американдық байланыс комиссиясының (FCC) соңғы талдауларына сәйкес, 5ESS станциясы өзінің
класстық станциялары арасында ең төменгі уақытқа ие және 99,9% рекордтық сенімділікке ие.

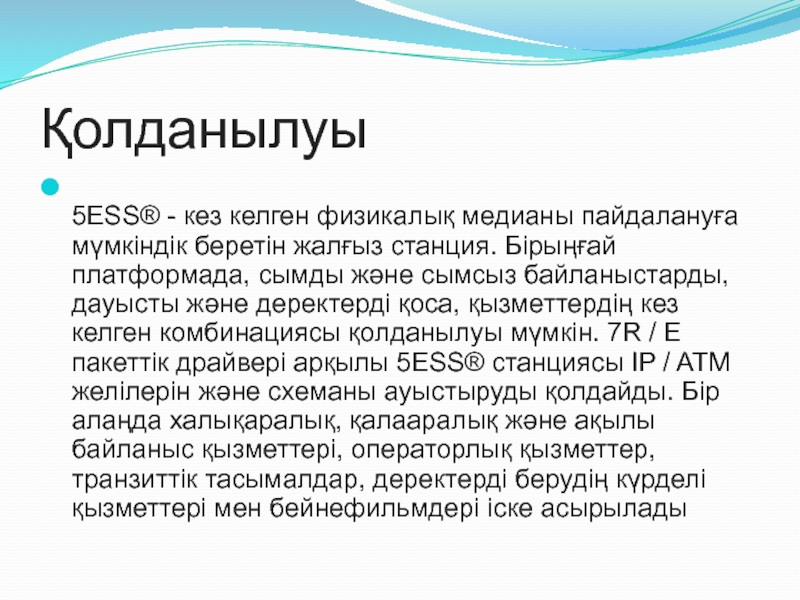

Слайд 22Қолданылуы
5ESS® - кез келген физикалық медианы пайдалануға мүмкіндік беретін жалғыз станция.
Бірыңғай платформада, сымды және сымсыз байланыстарды, дауысты және деректерді қоса, қызметтердің кез келген комбинациясы қолданылуы мүмкін. 7R / E пакеттік драйвері арқылы 5ESS® станциясы IP / ATM желілерін және схеманы ауыстыруды қолдайды. Бір алаңда халықаралық, қалааралық және ақылы байланыс қызметтері, операторлық қызметтер, транзиттік тасымалдар, деректерді берудің күрделі қызметтері мен бейнефильмдері іске асырылады

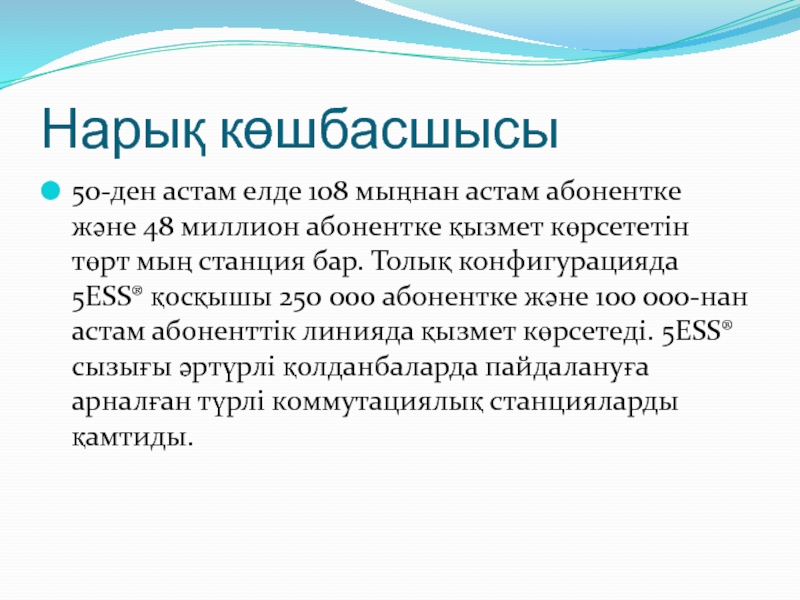

Слайд 23Нарық көшбасшысы
50-ден астам елде 108 мыңнан астам абонентке және 48
миллион абонентке қызмет көрсететін төрт мың станция бар. Толық конфигурацияда 5ESS® қосқышы 250 000 абонентке және 100 000-нан астам абоненттік линияда қызмет көрсетеді. 5ESS® сызығы әртүрлі қолданбаларда пайдалануға арналған түрлі коммутациялық станцияларды қамтиды.

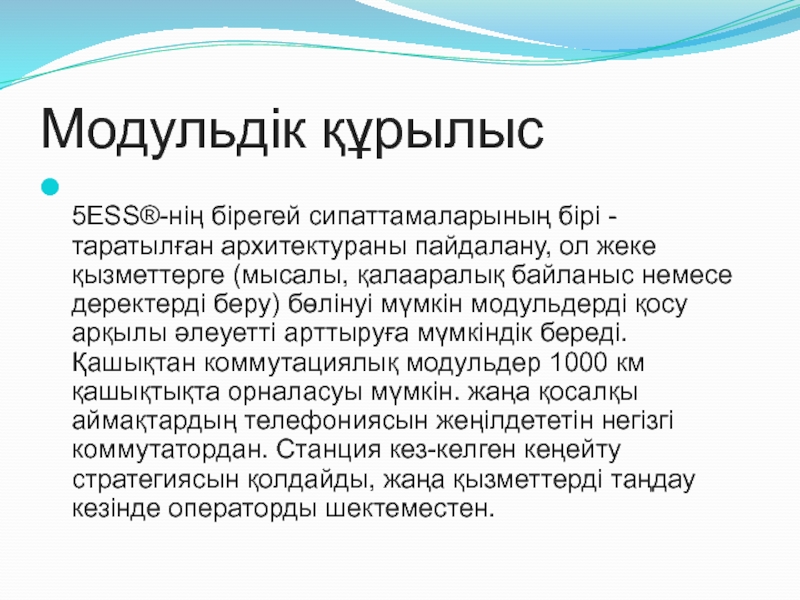

Слайд 24Модульдік құрылыс
5ESS®-нің бірегей сипаттамаларының бірі - таратылған архитектураны пайдалану, ол
жеке қызметтерге (мысалы, қалааралық байланыс немесе деректерді беру) бөлінуі мүмкін модульдерді қосу арқылы әлеуетті арттыруға мүмкіндік береді. Қашықтан коммутациялық модульдер 1000 км қашықтықта орналасуы мүмкін. жаңа қосалқы аймақтардың телефониясын жеңілдететін негізгі коммутатордан. Станция кез-келген кеңейту стратегиясын қолдайды, жаңа қызметтерді таңдау кезінде операторды шектеместен.

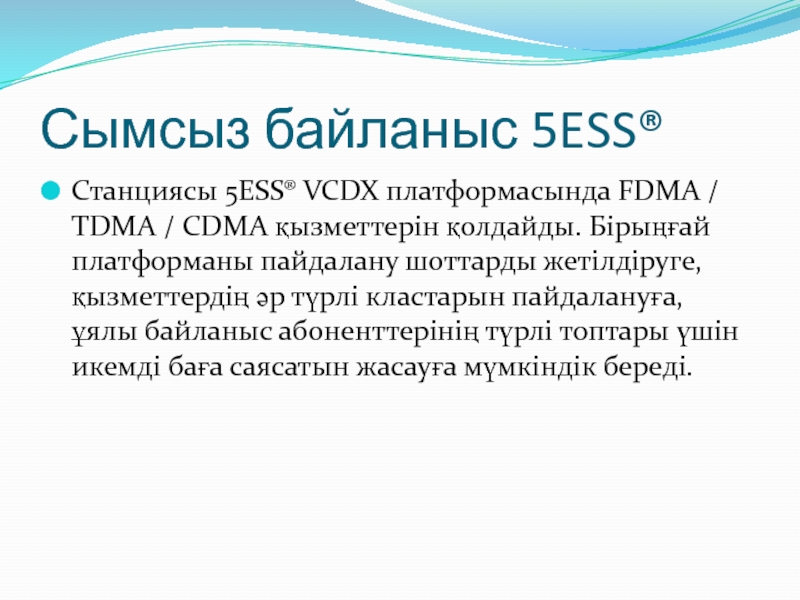

Слайд 25Сымсыз байланыс 5ESS®
Станциясы 5ESS® VCDX платформасында FDMA / TDMA /
CDMA қызметтерін қолдайды. Бірыңғай платформаны пайдалану шоттарды жетілдіруге, қызметтердің әр түрлі кластарын пайдалануға, ұялы байланыс абоненттерінің түрлі топтары үшін икемді баға саясатын жасауға мүмкіндік береді.

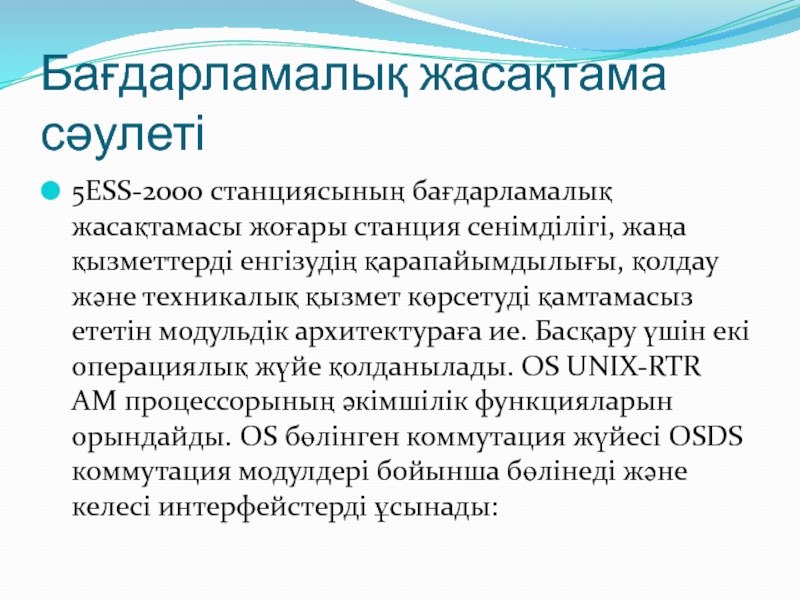

Слайд 26Бағдарламалық жасақтама сәулеті
5ESS-2000 станциясының бағдарламалық жасақтамасы жоғары станция сенімділігі, жаңа
қызметтерді енгізудің қарапайымдылығы, қолдау және техникалық қызмет көрсетуді қамтамасыз ететін модульдік архитектураға ие. Басқару үшін екі операциялық жүйе қолданылады. OS UNIX-RTR AM процессорының әкімшілік функцияларын орындайды. OS бөлінген коммутация жүйесі OSDS коммутация модулдері бойынша бөлінеді және келесі интерфейстерді ұсынады:
Слайд 27UNIX-RTR ОЖ-мен бірге I / O қызметтерін ұсыну және АЖ-дегі бағдарламалық
қамтамасыз етудің басқа шағын жүйелеріне арналған процестер арасындағы байланыс;
• КМ-да және коммутациялық модульдерде станцияның қызмет көрсету процестерін қолдау үшін техникалық қызмет көрсету бағдарламалық қамтамасыз етуімен;
• Басқа коммутация модульдерімен және АМ-мен байланыс орнату үшін коммутациялық модульдердегі хабарламаларды беру интерфейсі;
• коммутациялық модульдерде пакеттік коммутациялық интерфейс.
Слайд 28Негізгі және қосымша қызметтер 5ESS-2000 станциясы
телекоммуникациялық операторға бірыңғай платформадағы абоненттерге
негізгі байланыс қызметтерін және қосымша қызметтерді (DVO) ұсыну мүмкіндігін береді. Осы қызметтердің арасында келесі қызығушылық бар:
• Жергілікті / қалааралық қызметтер
• Халықаралық байланыс қызметтері
• Қызмет көрсету пункті және интеллектуалды желі қызметтері
• Оператор қызметтері
• ISDN қызметі
• DEBS («Centrex») қызметтері
• Ұялы (AMPS, GSM) және тіркелген сымсыз қызметтер
• №7 ОБЖ сигналы
• Желіні басқару
• Сигналдық хабарларды беру және ауыстыру үшін транзиттік және соңғы транзит түйіндері

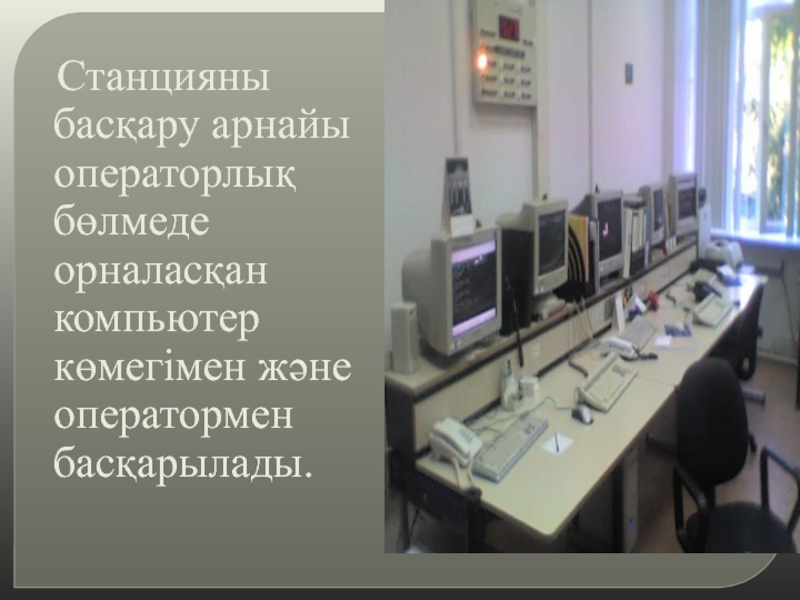

Слайд 29 Станцияны басқару арнайы операторлық бөлмеде орналасқан компьютер көмегімен және
оператормен басқарылады.
Слайд 305ESS- ЖҮЙЕСІНІҢ ҚҰРЫЛЫМЫ
SM – коммутациялық модуль
СМ –байланыс модуль
АМ – административті
модуль

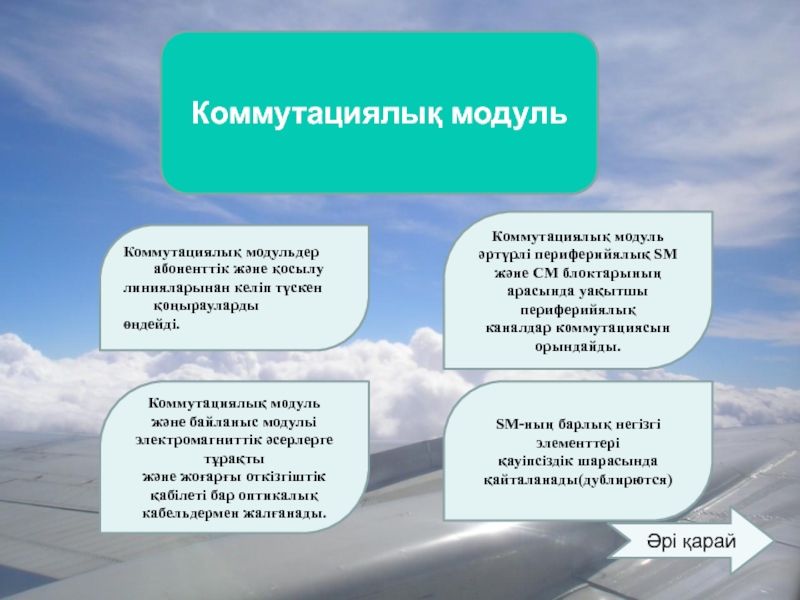

Слайд 31Коммутациялық модуль
5ESS станциясында қоңырауларды өңдеуі 95%-ке абоненнтік линиялар(АЛ) мен қосылу линиялары(ҚЛ)
жалғанған коммутациялық модульдің көмегімен жүзеге асырылады.
Әрі қарай
Слайд 32Коммутациялық модуль
Әрі қарай
Коммутациялық модуль
және байланыс модульі электромагниттік әсерлерге тұрақты
және жоғарғы
откізгіштік қабілеті бар оптикалық
кабельдермен жалғанады.
Коммутациялық модульдер абоненттік және қосылу
линияларынан келіп түскен қоңырауларды
өңдейді.
Коммутациялық модуль әртүрлі периферийялық SM
және СМ блоктарының арасында уақытшы периферийялық
каналдар коммутациясын орындайды.
SM-ның барлық негізгі элементтері
қауіпсіздік шарасында қайталанады(дублирются)
Слайд 33Коммутациялық модуль
Коммутациялық модуль
Келесі қызметтерді атқарады:
-В-П-В аумағында уақыттық коммутацияны орындайды;
қоңырауларды өңдеу
операцияларын орындайды ( 95%) ға дейін;
Өз-өзіне техникалық қызмет көрсететін операцияларын орындайды;
-Аналогты және цифрлық қосылу линияларының қосылуы үшін интерфейстік блоктардың дұрыс жұмыс істеуін қамтамасыз етеді

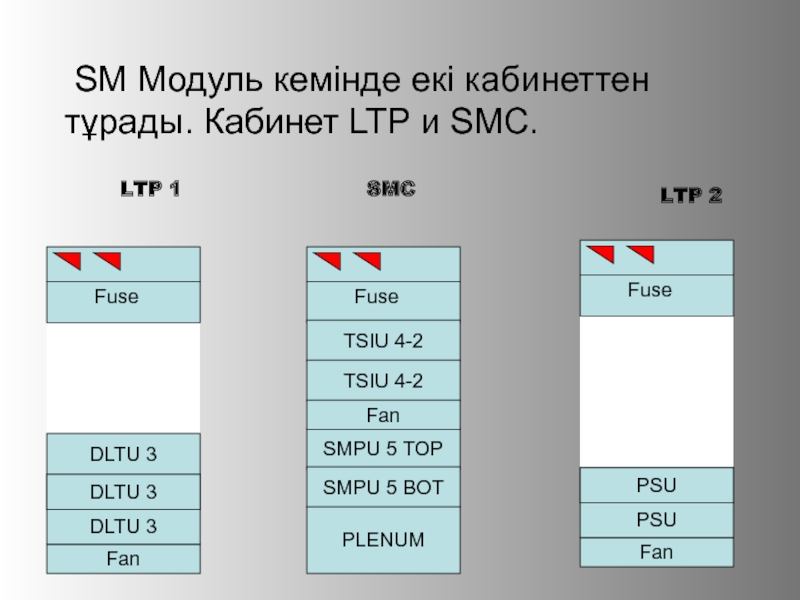

Слайд 34 SM Модуль кемінде екі кабинеттен тұрады. Кабинет LTP и SMC.
Fuse
Fan
DLTU 3
DLTU
3
DLTU 3
LTP 1
Fuse
Fan
PSU
PSU
LTP 2
SMC
Fuse
SMPU 5 TOP
TSIU 4-2
TSIU 4-2
Fan
SMPU 5 BOT
PLENUM
Слайд 35Станция сыйымдылығы

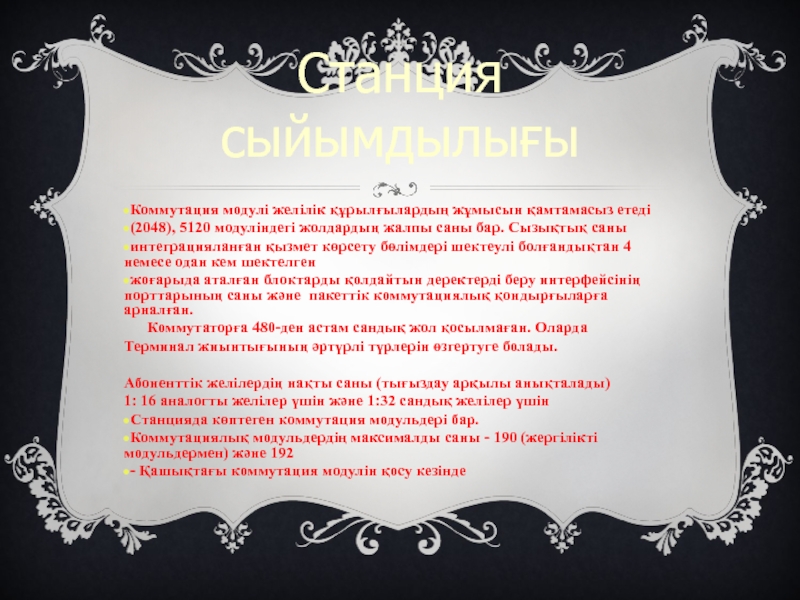

Коммутация модулі желілік құрылғылардың жұмысын қамтамасыз етеді
(2048), 5120 модуліндегі жолдардың
жалпы саны бар. Сызықтық саны
интеграцияланған қызмет көрсету бөлімдері шектеулі болғандықтан 4 немесе одан кем шектелген
жоғарыда аталған блоктарды қолдайтын деректерді беру интерфейсінің порттарының саны және пакеттік коммутациялық қондырғыларға арналған.
Коммутаторға 480-ден астам сандық жол қосылмаған. Оларда
Терминал жиынтығының әртүрлі түрлерін өзгертуге болады.
Абоненттік желілердің нақты саны (тығыздау арқылы анықталады)
1: 16 аналогты желілер үшін және 1:32 сандық желілер үшін
Станцияда көптеген коммутация модульдері бар.
Коммутациялық модульдердің максималды саны - 190 (жергілікті модульдермен) және 192
- Қашықтағы коммутация модулін қосу кезінде

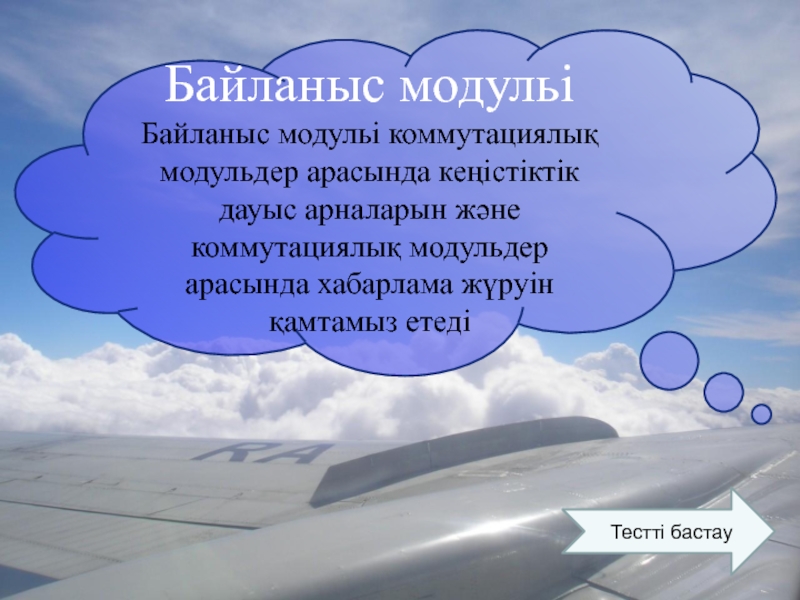

Слайд 36Байланыс модульі
Байланыс модульі коммутациялық модульдер арасында кеңістіктік дауыс арналарын жəне коммутациялық
модульдер арасында хабарлама жүруін қамтамыз етеді
Тестті бастау
Слайд 37Байланыс модульі
Әрі қарай

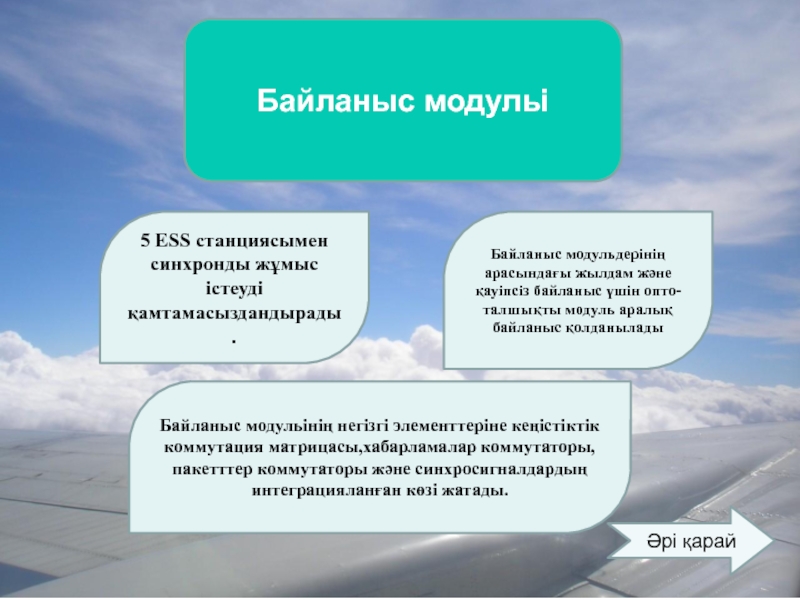

Байланыс модульінің негізгі элементтеріне кеңістіктік коммутация матрицасы,хабарламалар коммутаторы,пакетттер коммутаторы
жəне синхросигналдардың интеграцияланған көзі жатады.
5 ESS станциясымен синхронды жұмыс істеуді қамтамасыздандырады.
Байланыс модульдерінің арасындағы жылдам жəне қауіпсіз байланыс үшін опто-талшықты модуль аралық байланыс қолданылады
Слайд 38Байланыс модульі

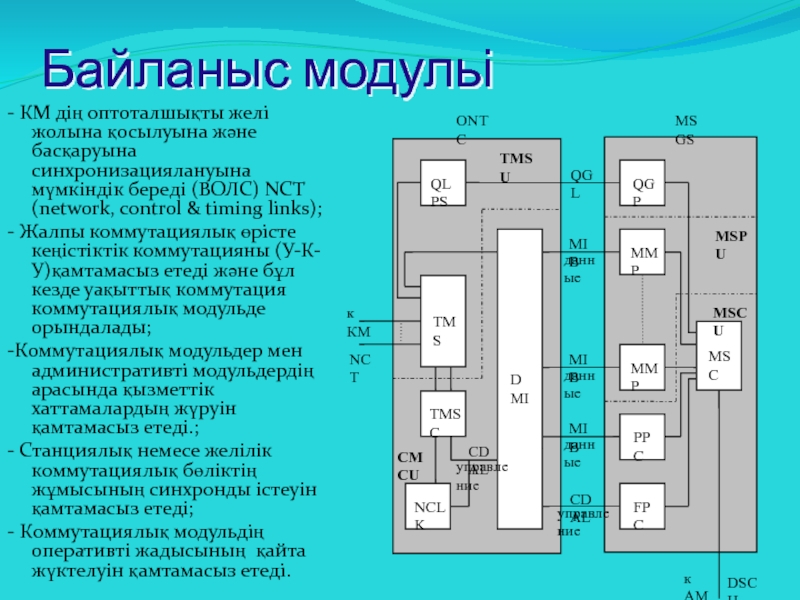

- КМ дің оптоталшықты желі жолына қосылуына және басқаруына синхронизациялануына
мүмкіндік береді (ВОЛС) NCT (network, control & timing links);
- Жалпы коммутациялық өрісте кеңістіктік коммутацияны (У-К-У)қамтамасыз етеді және бұл кезде уақыттық коммутация коммутациялық модульде орындалады;
-Коммутациялық модульдер мен административті модульдердің арасында қызметтік хаттамалардың жүруін қамтамасыз етеді.;
- Станциялық немесе желілік коммутациялық бөліктің жұмысының синхронды істеуін қамтамасыз етеді;
- Коммутациялық модульдің оперативті жадысының қайта жүктелуін қамтамасыз етеді.

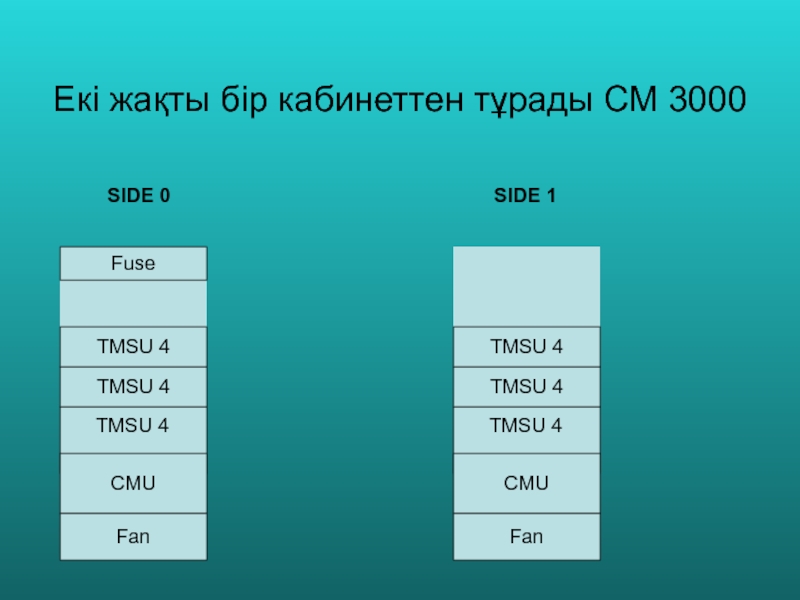

Слайд 39Екі жақты бір кабинеттен тұрады СМ 3000
CMU
Fan
Fuse
TMSU 4
TMSU 4
TMSU 4
SIDE 0
SIDE 1
CMU
Fan
TMSU 4
TMSU 4
TMSU 4
Слайд 40Әкімшілік модуль
Әрі қарай

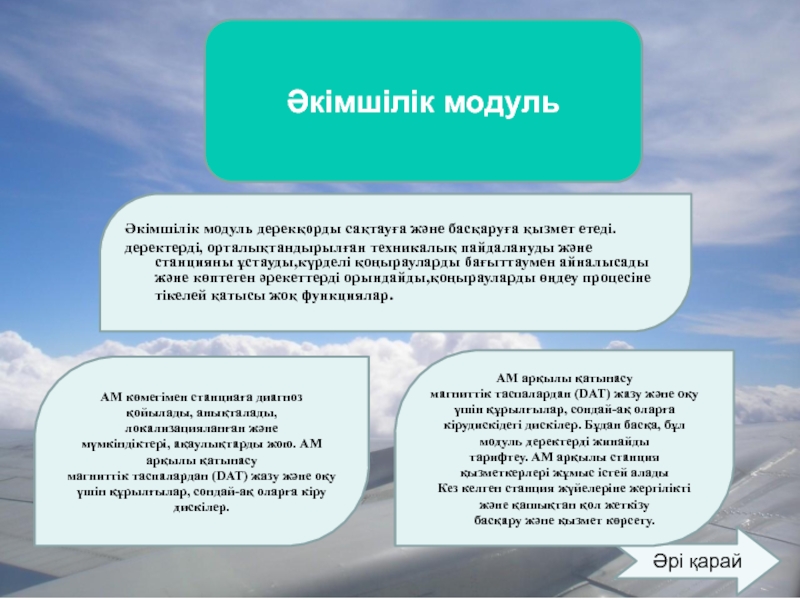

АМ көмегімен станциаға диагноз қойылады, анықталады, локализацияланған және
мүмкіндіктері,
ақаулықтарды жою. AM арқылы қатынасу
магниттік таспалардан (DAT) жазу және оқу үшін құрылғылар, сондай-ақ оларға кіру дискілер.
Әкімшілік модуль дерекқорды сақтауға және басқаруға қызмет етеді.
деректерді, орталықтандырылған техникалық пайдалануды және станцияны ұстауды,күрделі қоңырауларды бағыттаумен айналысады және көптеген әрекеттерді орындайды,қоңырауларды өңдеу процесіне тікелей қатысы жоқ функциялар.
AM арқылы қатынасу
магниттік таспалардан (DAT) жазу және оқу үшін құрылғылар, сондай-ақ оларға кірудискідегі дискілер. Бұдан басқа, бұл модуль деректерді жинайды
тарифтеу. АМ арқылы станция қызметкерлері жұмыс істей алады
Кез келген станция жүйелеріне жергілікті және қашықтан қол жеткізу
басқару және қызмет көрсету.

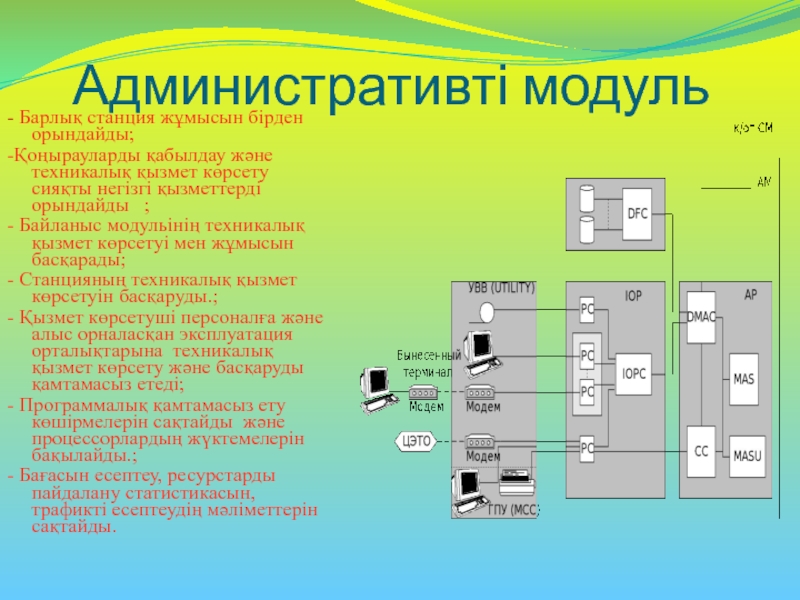

Слайд 41Административті модуль
- Барлық станция жұмысын бірден орындайды;
-Қоңырауларды қабылдау және техникалық қызмет
көрсету сияқты негізгі қызметтерді орындайды ;
- Байланыс модульінің техникалық қызмет көрсетуі мен жұмысын басқарады;
- Станцияның техникалық қызмет көрсетуін басқаруды.;
- Қызмет көрсетуші персоналға және алыс орналасқан эксплуатация орталықтарына техникалық қызмет көрсету және басқаруды қамтамасыз етеді;
- Программалық қамтамасыз ету көшірмелерін сақтайды және процессорлардың жүктемелерін бақылайды.;
- Бағасын есептеу, ресурстарды пайдалану статистикасын, трафикті есептеудің мәліметтерін сақтайды.
Слайд 42Кабинет Административного модуля.

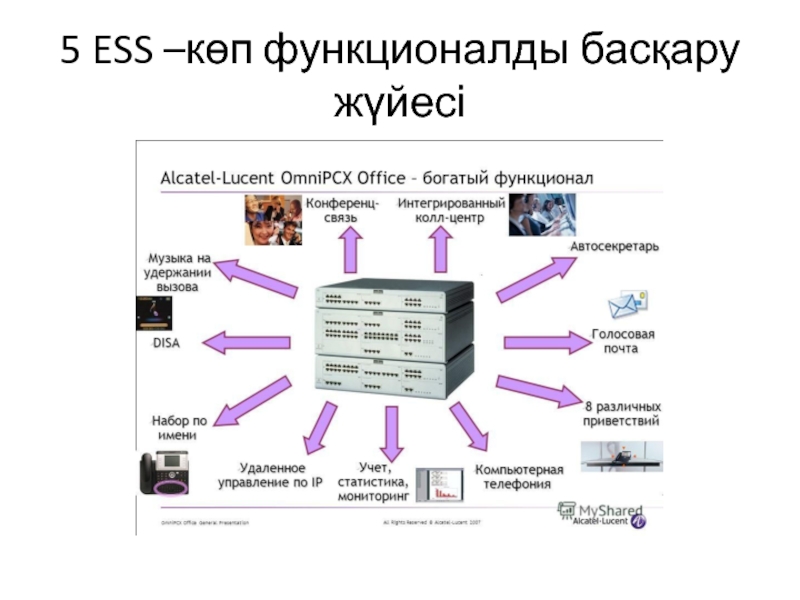

Слайд 445 ESS –көп функционалды басқару жүйесі
Слайд 53 Станциядағы сигнализация.
Станцияда аварияның үш түрі болады;
Минорлы;
Мажорлы;
Критикалық;
Авария оператормен компьютердің көмегімен жойылады
Слайд 54
Қуат көзі.
Станция кернеуі 48 В-ты пайдаланады
Жұмыс кернеуі

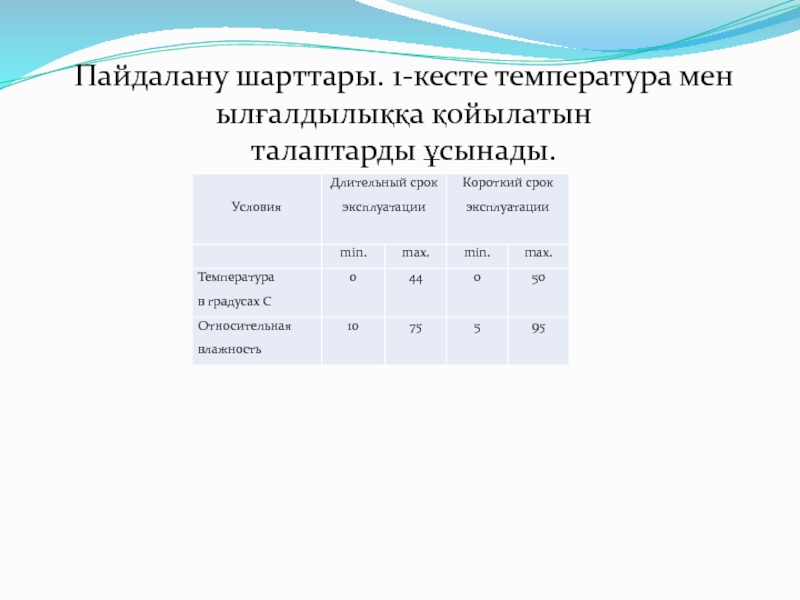

Слайд 55Пайдалану шарттары. 1-кесте температура мен
ылғалдылыққа қойылатын
талаптарды ұсынады.

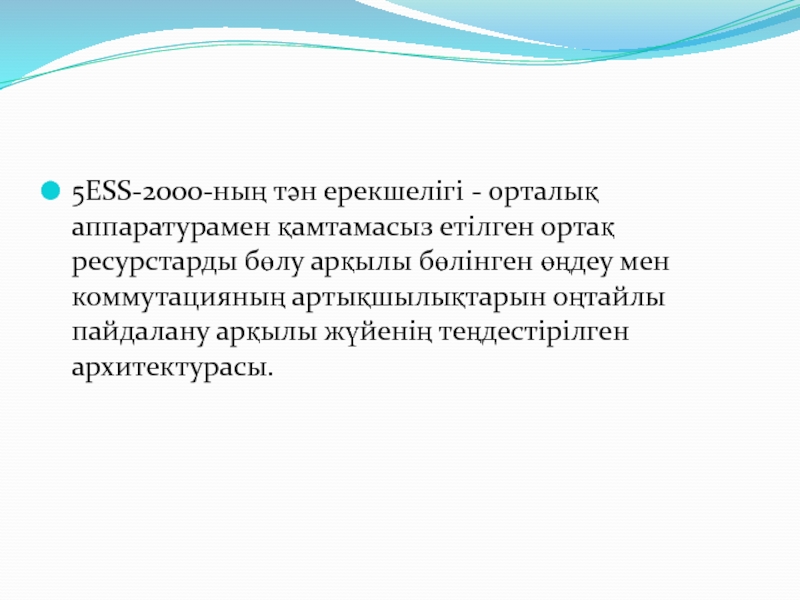

Слайд 565ESS-2000-ның тән ерекшелігі - орталық аппаратурамен қамтамасыз етілген ортақ ресурстарды бөлу
арқылы бөлінген өңдеу мен коммутацияның артықшылықтарын оңтайлы пайдалану арқылы жүйенің теңдестірілген архитектурасы.

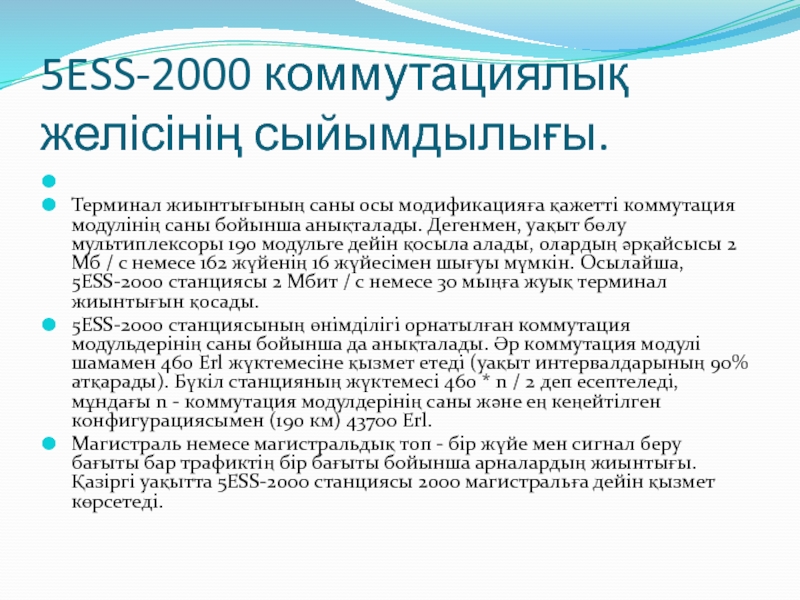

Слайд 57
5ESS-2000 коммутациялық желісінің сыйымдылығы.
Терминал жиынтығының саны осы модификацияға қажетті коммутация модулінің
саны бойынша анықталады. Дегенмен, уақыт бөлу мультиплексоры 190 модульге дейін қосыла алады, олардың әрқайсысы 2 Мб / с немесе 162 жүйенің 16 жүйесімен шығуы мүмкін. Осылайша, 5ESS-2000 станциясы 2 Мбит / с немесе 30 мыңға жуық терминал жиынтығын қосады.
5ESS-2000 станциясының өнімділігі орнатылған коммутация модульдерінің саны бойынша да анықталады. Әр коммутация модулі шамамен 460 Erl жүктемесіне қызмет етеді (уақыт интервалдарының 90% атқарады). Бүкіл станцияның жүктемесі 460 * n / 2 деп есептеледі, мұндағы n - коммутация модулдерінің саны және ең кеңейтілген конфигурациясымен (190 км) 43700 Erl.
Магистраль немесе магистральдық топ - бір жүйе мен сигнал беру бағыты бар трафиктің бір бағыты бойынша арналардың жиынтығы. Қазіргі уақытта 5ESS-2000 станциясы 2000 магистральға дейін қызмет көрсетеді.
Слайд 58III.Жаңа материалды бекіту
«Тілінмен жүгірме,біліміңмен жүгір» (сұрақ-жауап)
1. 5 ESS жүйесі дегеніміз?
2.Қазақстанда алғаш рет пайда болды?
3. 5 ESS жүйесінің құрылымы?
4. 5 ESS жүйесінің санциясында ненің көмегімен жүзеге асады?
5.Коммутациялық модуль дегенміз не?
6. Коммутациялық модуль қандай қызметтерді атқарады?
7.Байланыс модуль дегеніміз?
8.Байланыс модульнің негізгі элементтеріне жатады?
9. Станция кернеуі ?
10.Административті модульге анықтама.
Слайд 594.Бағалау.
5.Үйге тапсырма беру
1. В.Г. Карташевский, А.В. Росляков, Л. Н. Сутягина, Н.П. Запарожченко, Н.Ч. Черная [2] 105-110 б схеманы сызу.
