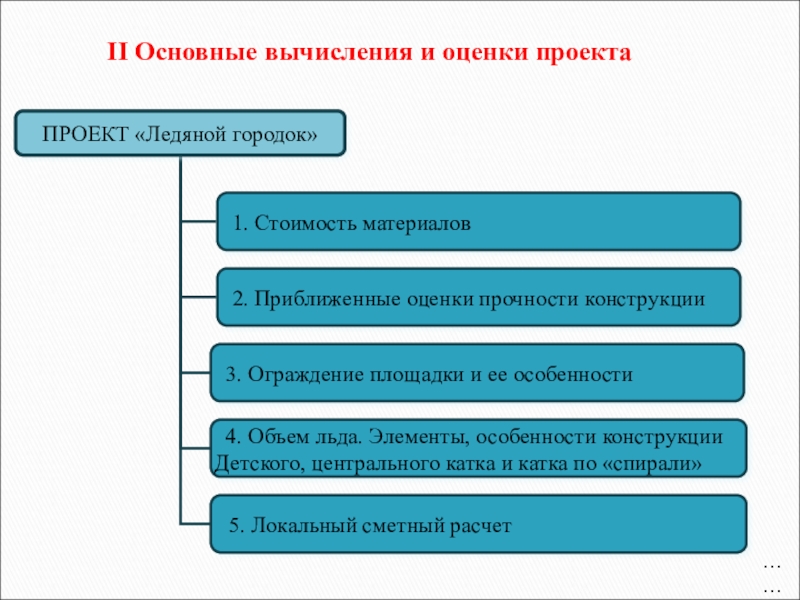

- 7. ……II Основные вычисления и оценки проекта

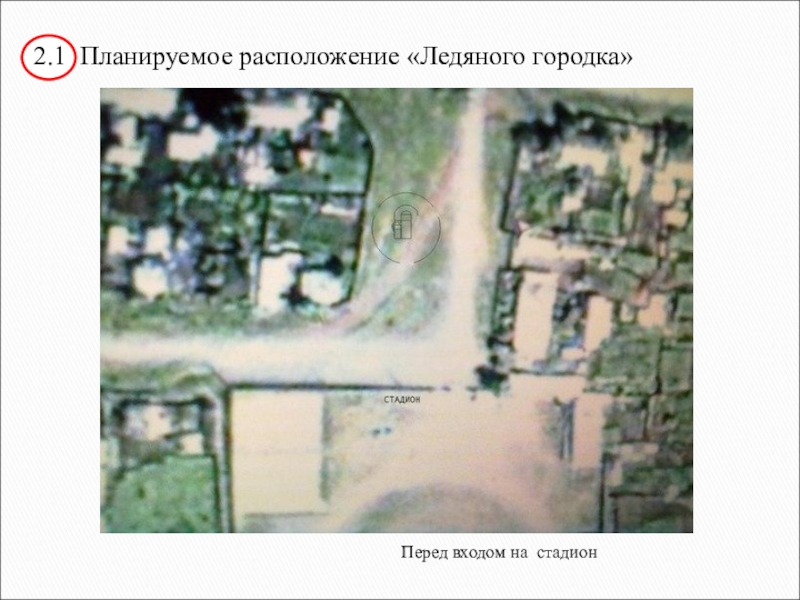

- 8. 2.1 Планируемое расположение «Ледяного городка»Перед входом на стадион
- 9. 2.2 Технические характеристики и оценка экономической стоимости
- 10. Слайд 10
- 11. 2.2 Технические характеристики и оценка экономической стоимости
- 12. Слайд 12
- 13. Пример: каток «по спирали» Каток по «спирали»
- 14. 4). Боковая внутренняя стена в форме усеченного
- 15. 5 . «Ограждение ската снаружи» в форме

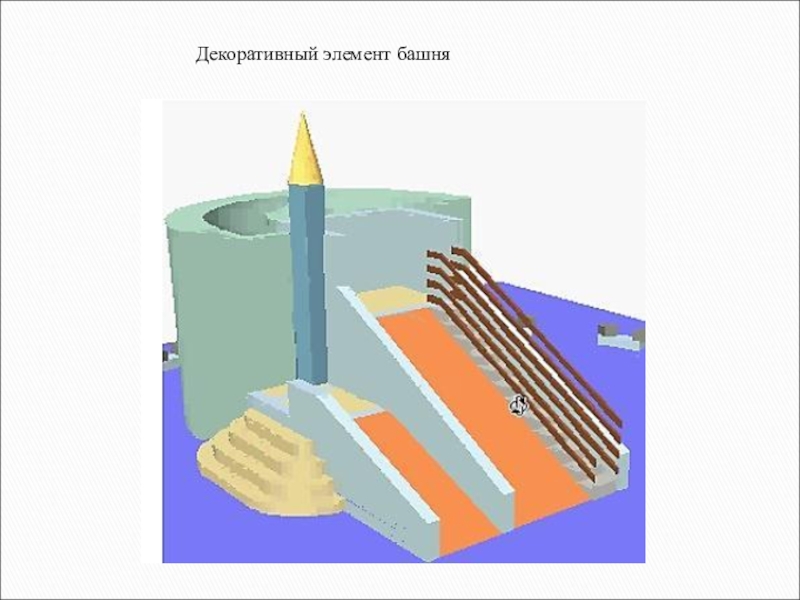

- 16. Декоративный элемент башня

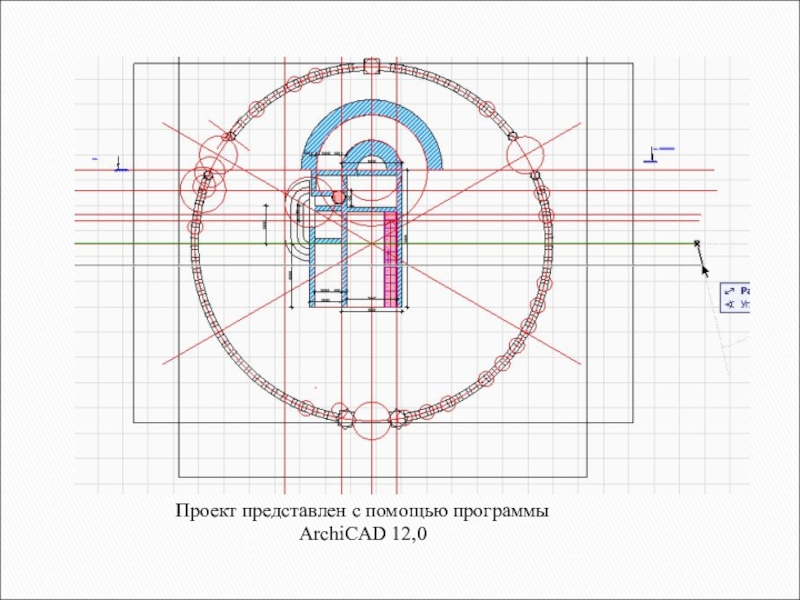

- 17. Проект представлен с помощью программы ArchiCAD 12,0
- 18. III Смета Лед: 1 м³ стоит 1000рубПланируемый
- 19. Начальный этап реализации проекта
- 20. Спасибо за внимание!
ПРОЕКТ зимней оздоровительной площадки«ЛЕДЯНОЙ ГОРОДОК» Выполнили ученики 11 классов: Евтюнин Владимир
Слайд 2ПРОЕКТ
зимней оздоровительной площадки
«ЛЕДЯНОЙ ГОРОДОК»
Выполнили ученики 11 классов:
Евтюнин Владимир
Апрелкова Ольга
Нарожный Артем
Отроков Денис
Руководитель: Миронова О. Ю.
учитель математики
Апрелкова Ольга
Нарожный Артем
Отроков Денис
Руководитель: Миронова О. Ю.
учитель математики

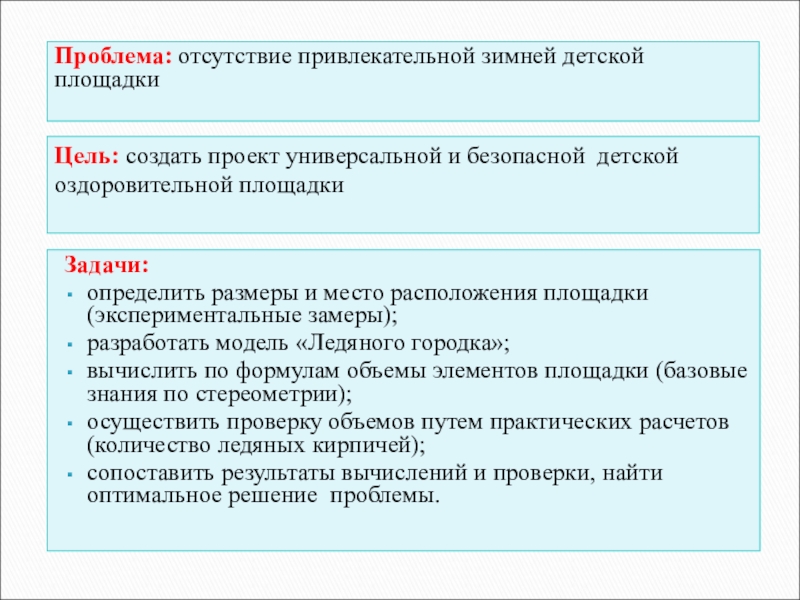

Слайд 3Задачи:
определить размеры и место расположения площадки (экспериментальные замеры);
разработать модель
«Ледяного городка»;
вычислить по формулам объемы элементов площадки (базовые знания по стереометрии);
осуществить проверку объемов путем практических расчетов (количество ледяных кирпичей);
сопоставить результаты вычислений и проверки, найти оптимальное решение проблемы.
вычислить по формулам объемы элементов площадки (базовые знания по стереометрии);
осуществить проверку объемов путем практических расчетов (количество ледяных кирпичей);
сопоставить результаты вычислений и проверки, найти оптимальное решение проблемы.
Проблема: отсутствие привлекательной зимней детской площадки
Цель: создать проект универсальной и безопасной детской оздоровительной площадки
Слайд 9

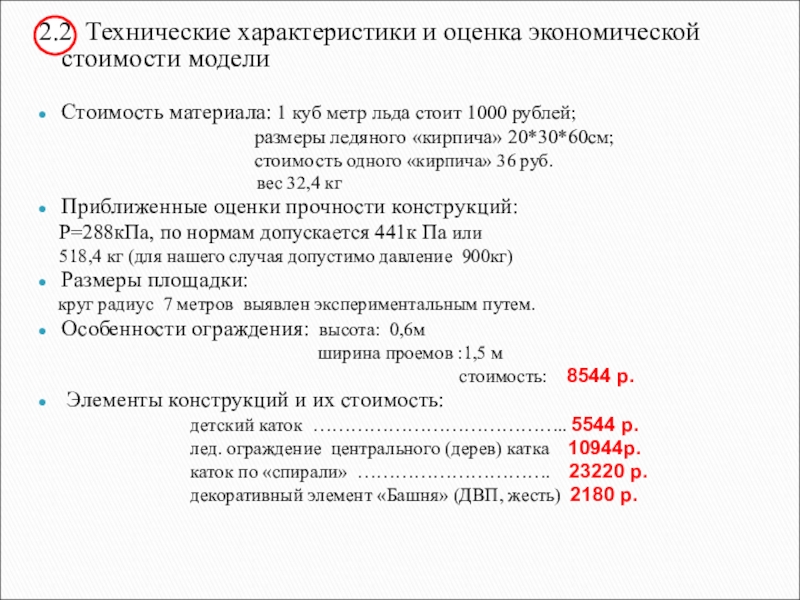

2.2 Технические характеристики и оценка экономической стоимости модели
Стоимость материала: 1 куб
метр льда стоит 1000 рублей;
размеры ледяного «кирпича» 20*30*60см;
стоимость одного «кирпича» 36 руб.
вес 32,4 кг
Приближенные оценки прочности конструкций:
Р=288кПа, по нормам допускается 441к Па или
518,4 кг (для нашего случая допустимо давление 900кг)
Размеры площадки:
круг радиус 7 метров выявлен экспериментальным путем.
Особенности ограждения: высота: 0,6м
ширина проемов :1,5 м
стоимость: 8544 р.
Элементы конструкций и их стоимость:
детский каток ………………………………….. 5544 р.
лед. ограждение центрального (дерев) катка 10944р.
каток по «спирали» …………………………. 23220 р.
декоративный элемент «Башня» (ДВП, жесть) 2180 р.
размеры ледяного «кирпича» 20*30*60см;
стоимость одного «кирпича» 36 руб.
вес 32,4 кг
Приближенные оценки прочности конструкций:
Р=288кПа, по нормам допускается 441к Па или
518,4 кг (для нашего случая допустимо давление 900кг)
Размеры площадки:
круг радиус 7 метров выявлен экспериментальным путем.
Особенности ограждения: высота: 0,6м
ширина проемов :1,5 м
стоимость: 8544 р.
Элементы конструкций и их стоимость:
детский каток ………………………………….. 5544 р.
лед. ограждение центрального (дерев) катка 10944р.
каток по «спирали» …………………………. 23220 р.
декоративный элемент «Башня» (ДВП, жесть) 2180 р.
Слайд 11
2.2 Технические характеристики и оценка экономической стоимости модели
Стоимость материала: 1 куб
метр льда стоит 1000 рублей;
размеры ледяного «кирпича» 20*30*60см;
стоимость одного «кирпича» 36 руб.
вес 32,4 кг
Приближенные оценки прочности конструкций:
Р=288кПа, по нормам допускается 441к Па или
518,4 кг (для нашего случая допустимо давление 900кг)
Размеры площадки:
круг радиус 7 метров выявлен экспериментальным путем.
Особенности ограждения: высота: 0,6м
ширина проемов :1,5 м
стоимость: 8544 р.
Элементы конструкций и их стоимость:
детский каток ………………………………….. 5544 р.
лед. ограждение центрального (дерев) катка 10944р.
каток по «спирали» …………………………. 23220 р.
декоративный элемент «Башня» (ДВП, жесть) 2180 р.
размеры ледяного «кирпича» 20*30*60см;
стоимость одного «кирпича» 36 руб.
вес 32,4 кг
Приближенные оценки прочности конструкций:
Р=288кПа, по нормам допускается 441к Па или
518,4 кг (для нашего случая допустимо давление 900кг)
Размеры площадки:
круг радиус 7 метров выявлен экспериментальным путем.
Особенности ограждения: высота: 0,6м
ширина проемов :1,5 м
стоимость: 8544 р.
Элементы конструкций и их стоимость:
детский каток ………………………………….. 5544 р.
лед. ограждение центрального (дерев) катка 10944р.
каток по «спирали» …………………………. 23220 р.
декоративный элемент «Башня» (ДВП, жесть) 2180 р.
Слайд 13

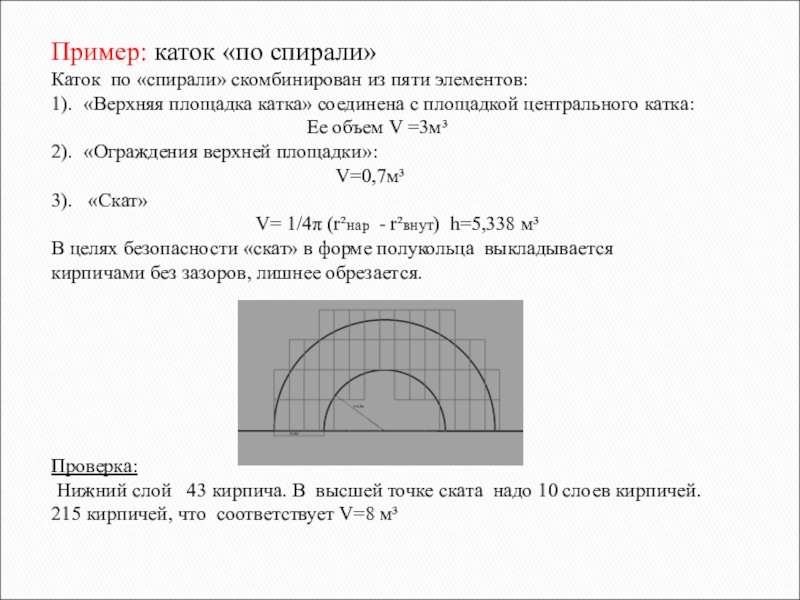

Пример: каток «по спирали»
Каток по «спирали» скомбинирован из пяти элементов:
1). «Верхняя
площадка катка» соединена с площадкой центрального катка:
Ее объем V =3м³
2). «Ограждения верхней площадки»:
V=0,7м³
3). «Скат»
V= 1/4π (r²нар - r²внут) h=5,338 м³
В целях безопасности «скат» в форме полукольца выкладывается кирпичами без зазоров, лишнее обрезается.
Проверка: Нижний слой 43 кирпича. В высшей точке ската надо 10 слоев кирпичей. 215 кирпичей, что соответствует V=8 м³
Проверка: Нижний слой 43 кирпича. В высшей точке ската надо 10 слоев кирпичей. 215 кирпичей, что соответствует V=8 м³

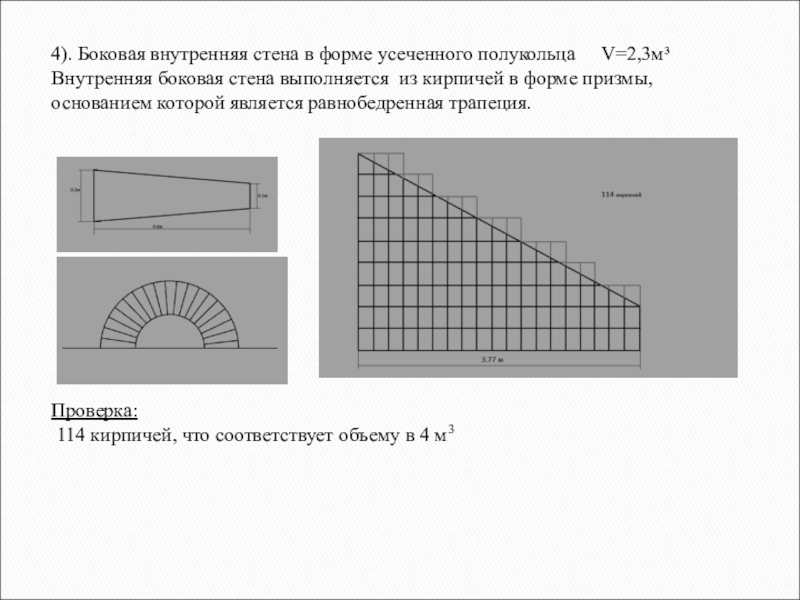

Слайд 144). Боковая внутренняя стена в форме усеченного полукольца V=2,3м³ Внутренняя
боковая стена выполняется из кирпичей в форме призмы, основанием которой является равнобедренная трапеция.
Проверка: 114 кирпичей, что соответствует объему в 4 м3
Проверка: 114 кирпичей, что соответствует объему в 4 м3
Слайд 155 . «Ограждение ската снаружи» в форме усеченного полукольца
V=1/4π(r²нар - r²внут)h = 6,359 м³
Внутренняя боковая стена выкладывается из кирпичей без зазоров, внешняя
боковая стена выкладывается с зазорами.
Проверка:
L =6,9м, на нижний слой потребуется 35 кирпичей.
h начал =2,7 м , h конеч=0,6м отсюда следует, что на стену надо 210 (учитывая околы) кирпичей (коэффициент понижения 0,2)
V=210 ×0,036м3=7,56м3
Объем всех пяти элементов V общ =17,806 м3
По проверке V общ =23,2м3
Стоимость строительных материалов составит 23220 руб.
Внутренняя боковая стена выкладывается из кирпичей без зазоров, внешняя
боковая стена выкладывается с зазорами.
Проверка:
L =6,9м, на нижний слой потребуется 35 кирпичей.
h начал =2,7 м , h конеч=0,6м отсюда следует, что на стену надо 210 (учитывая околы) кирпичей (коэффициент понижения 0,2)
V=210 ×0,036м3=7,56м3
Объем всех пяти элементов V общ =17,806 м3
По проверке V общ =23,2м3
Стоимость строительных материалов составит 23220 руб.

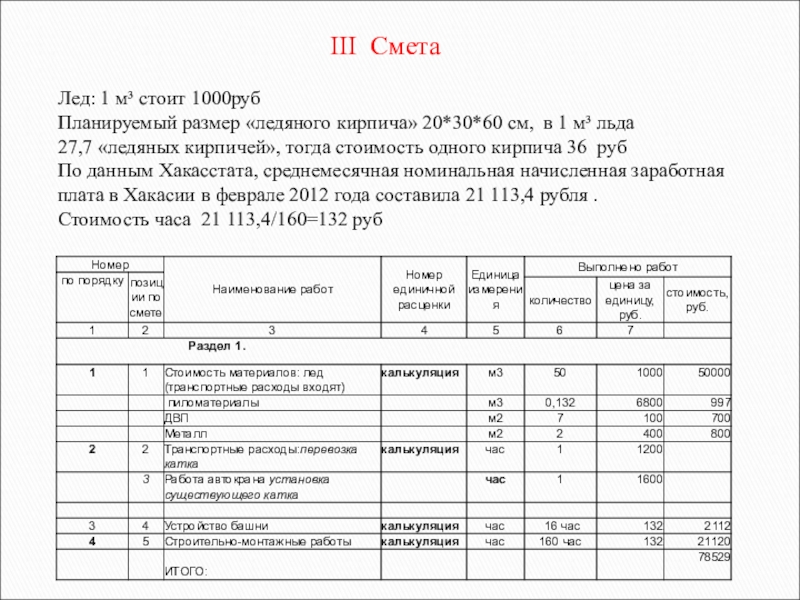

Слайд 18III Смета
Лед: 1 м³ стоит 1000руб
Планируемый размер «ледяного кирпича» 20*30*60
см, в 1 м³ льда
27,7 «ледяных кирпичей», тогда стоимость одного кирпича 36 руб
По данным Хакасстата, среднемесячная номинальная начисленная заработная
плата в Хакасии в феврале 2012 года составила 21 113,4 рубля .
Стоимость часа 21 113,4/160=132 руб
27,7 «ледяных кирпичей», тогда стоимость одного кирпича 36 руб
По данным Хакасстата, среднемесячная номинальная начисленная заработная
плата в Хакасии в феврале 2012 года составила 21 113,4 рубля .
Стоимость часа 21 113,4/160=132 руб
