Презентация, доклад по физике на тему Проведение экспериментальных заданий на ОГЭ в 9 классе

МОБУ
«Физико-технический лицей им. В. П. Ларионова»
г. Якутск

КИМов в 2015 году)

Умение конструировать экспериментальную установку, выбирать порядок проведения опыта в соответствии с предложенной гипотезой;
Умение использовать физические приборы и измерительные инструменты для прямых измерений физических величин;
Умение проводить анализ результатов экспериментальных исследований, в том числе выраженных в виде таблицы или графика.

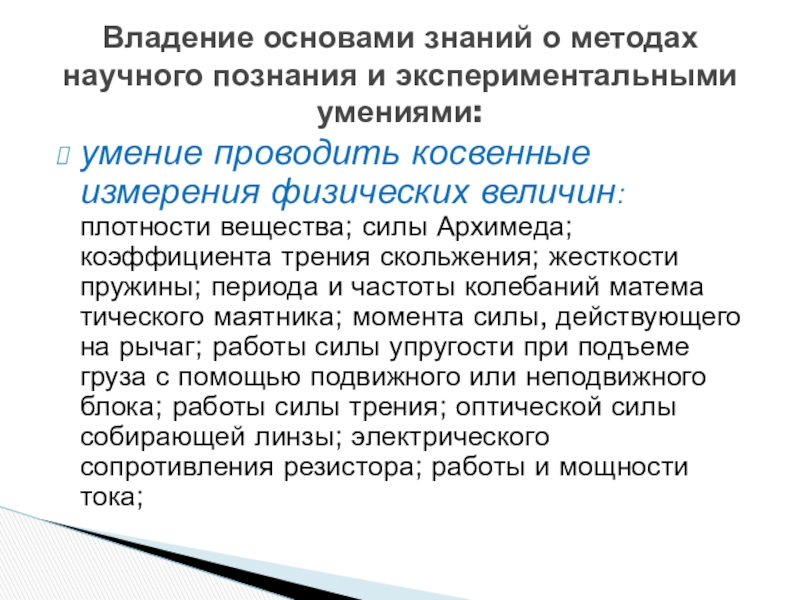

Владение основами знаний о методах научного познания и экспериментальными умениями:

трения скольжения; жесткости пружины; периода и частоты колебаний матема тического маятника; момента силы, действующего на рычаг; работы силы упругости при подъеме груза с помощью подвижного или неподвижного блока; работы силы трения; оптической силы собирающей линзы; электрического сопротивления резистора; работы и мощности тока;

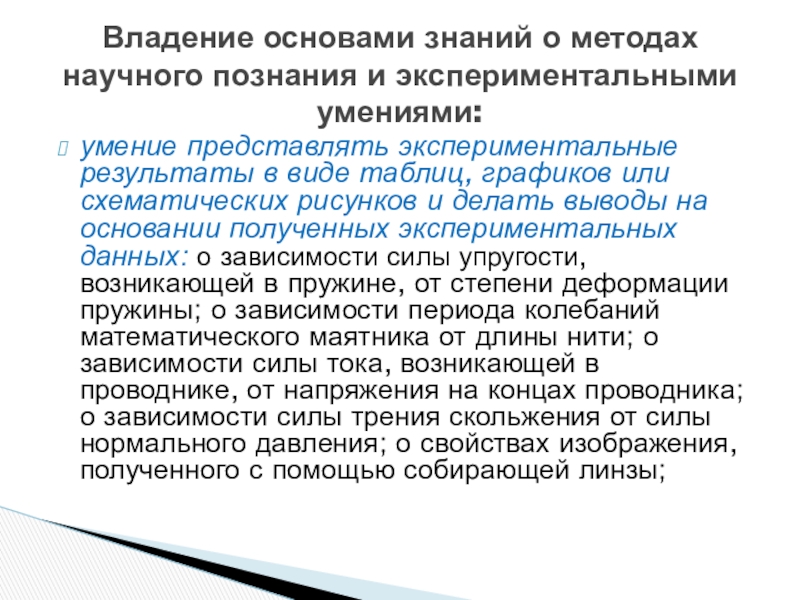

Владение основами знаний о методах научного познания и экспериментальными умениями:

и делать выводы на основании полученных экспериментальных данных: о зависимости силы упругости, возникающей в пружине, от степени деформации пружины; о зависимости периода колебаний математического маятника от длины нити; о зависимости силы тока, возникающей в проводнике, от напряжения на концах проводника; о зависимости силы трения скольжения от силы нормального давления; о свойствах изображения, полученного с помощью собирающей линзы;

Владение основами знаний о методах научного познания и экспериментальными умениями:

электрического напряжения при последовательном соединении резисторов, проверка правила для силы электрического тока при параллельном соединении резисторов

Владение основами знаний о методах научного познания и экспериментальными умениями:

Не приступайте к выполнению работы без разрешения организатора экзамена.
3. Размещайте приборы, материалы, оборудование на своем рабочем месте таким образом, чтобы исключить их падение или опрокидывание.
4. Перед выполнением работы внимательно изучите ее содержание и порядок выполнения.
5. Для предотвращения падения стеклянные сосуды (пробирки, колбы) при проведении опытов осторожно закрепляйте в лапке штатива. При работе с приборами из стекла соблюдайте особую осторожность.
6. При проведении опытов не допускайте предельных нагрузок измерительных приборов.
7. При сборке экспериментальных установок используйте провода (с наконечниками и предохранительными чехлами) с прочной изоляцией без видимых повреждений. Запрещается пользоваться проводником с изношенной изоляцией.
8. При сборке электрической цепи избегайте пересечения проводов.
9. Источник тока к электрической цепи подключайте в последнюю очередь. Собранную цепь включайте только после проверки и с разрешения организатора экзамена.
10. Не производите пересоединения в цепях до отключения источника электропитания.
11. Пользуйтесь инструментами с изолирующими ручками.
12. По окончании работы отключите источник электропитания, после чего разберите электрическую цепь.
13. Не уходите с рабочего места без разрешения организатора экзамена.
14. Обнаружив неисправность в электрических устройствах, находящихся под напряжением, немедленно отключите источник электропитания и сообщите об этом организатору экзамена.

Инструкция по правилам безопасности труда для учащихся при проведении экзамена в кабинете физики

по физике

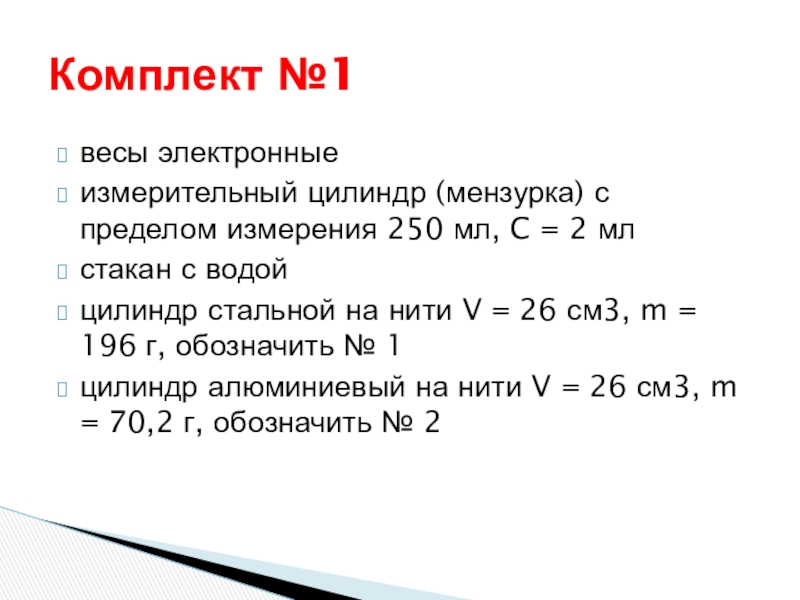

2 мл
стакан с водой
цилиндр стальной на нити V = 26 см3, m = 196 г, обозначить № 1
цилиндр алюминиевый на нити V = 26 см3, m = 70,2 г, обозначить № 2

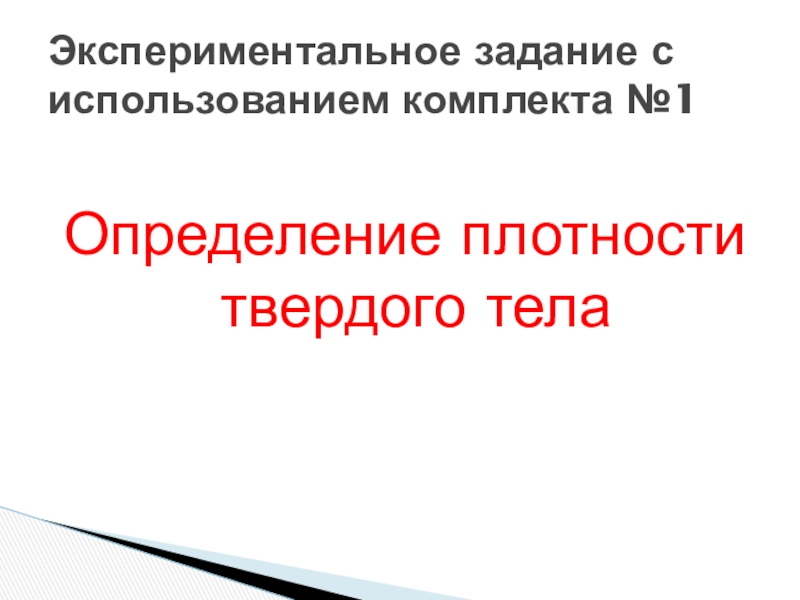

Комплект №1

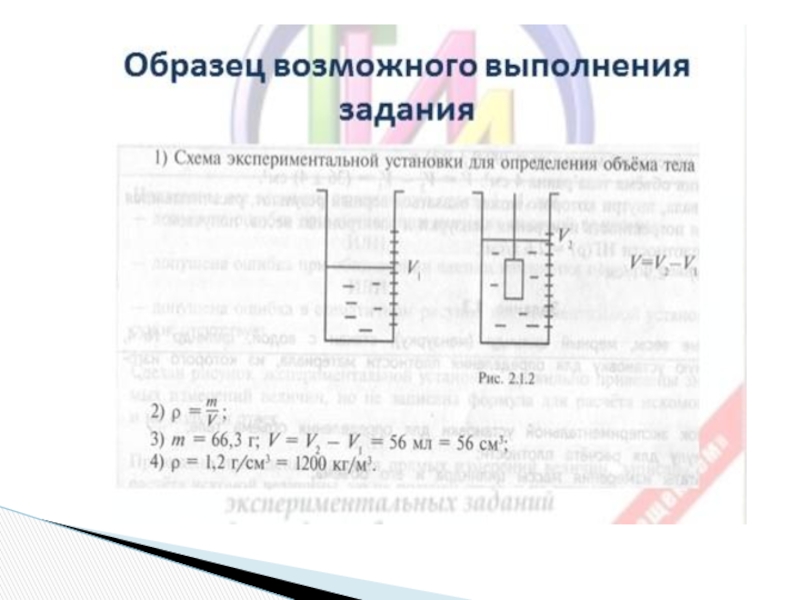

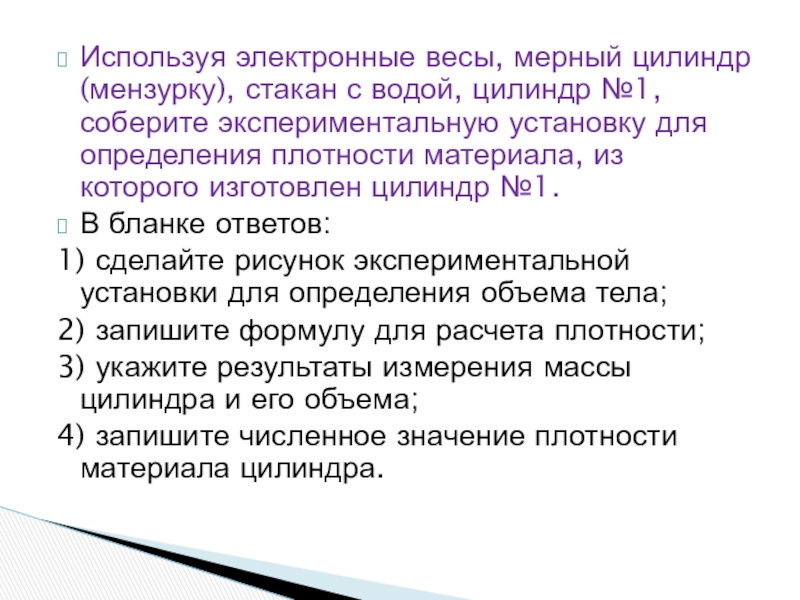

соберите экспериментальную установку для определения плотности материала, из которого изготовлен цилиндр №1.
В бланке ответов:
1) сделайте рисунок экспериментальной установки для определения объема тела;
2) запишите формулу для расчета плотности;
3) укажите результаты измерения массы цилиндра и его объема;
4) запишите численное значение плотности материала цилиндра.

Н)
стакан с водой
пластиковый цилиндр на нити V = 56 см3, m = 66 г, обозначить № 1
цилиндр алюминиевый на нити V = 36 см3, m = 99 г, обозначить № 2

Комплект №2

использованием комплекта №2

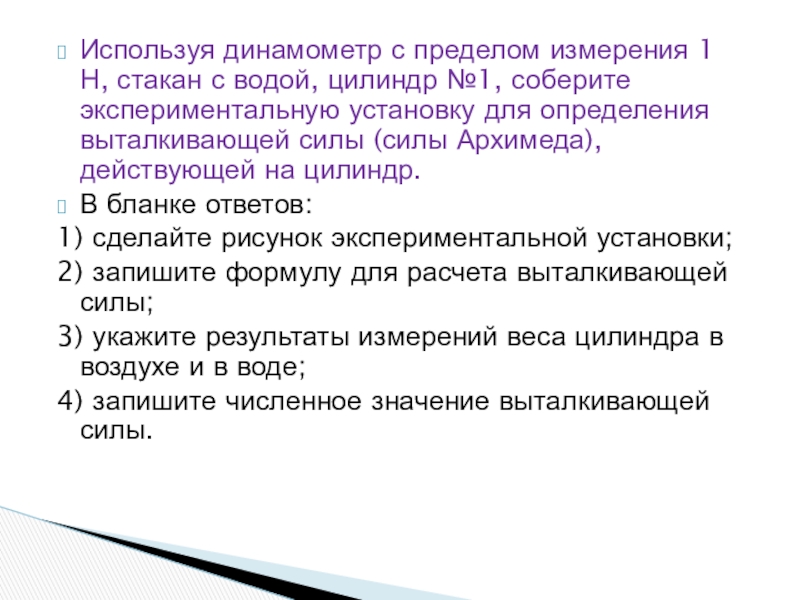

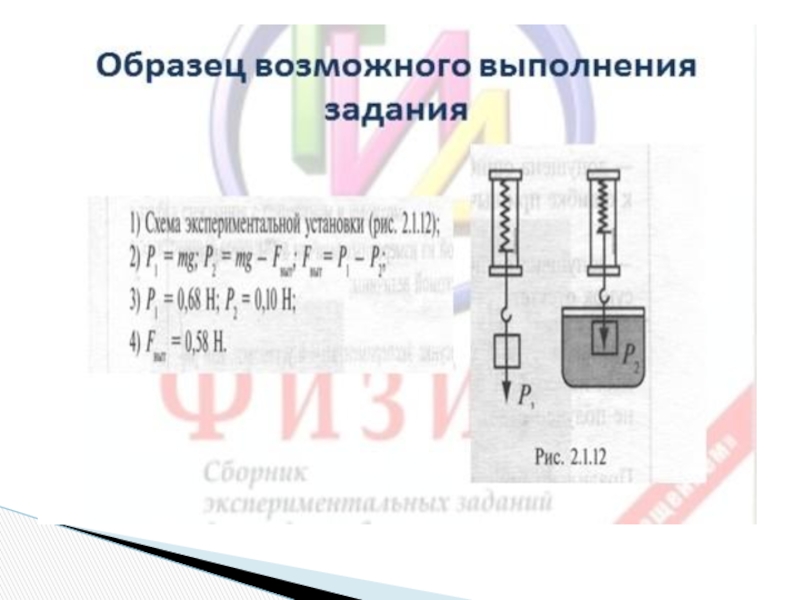

№1, соберите экспериментальную установку для определения выталкивающей силы (силы Архимеда), действующей на цилиндр.
В бланке ответов:
1) сделайте рисунок экспериментальной установки;
2) запишите формулу для расчета выталкивающей силы;
3) укажите результаты измерений веса цилиндра в воздухе и в воде;
4) запишите численное значение выталкивающей силы.

по (100±2) г
динамометр школьный с пределом измерения 5 Н (С = 0,1 Н)
линейка длиной 300 мм с миллиметровыми делениями

Комплект №3

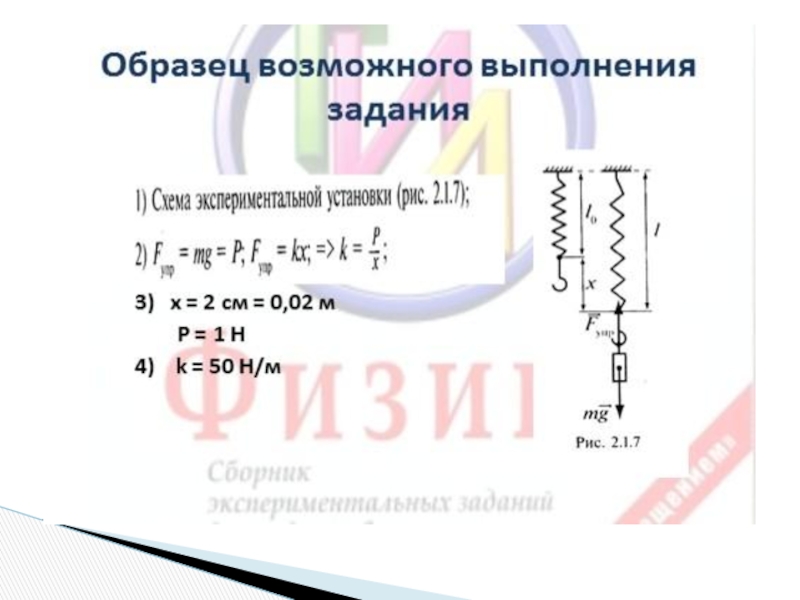

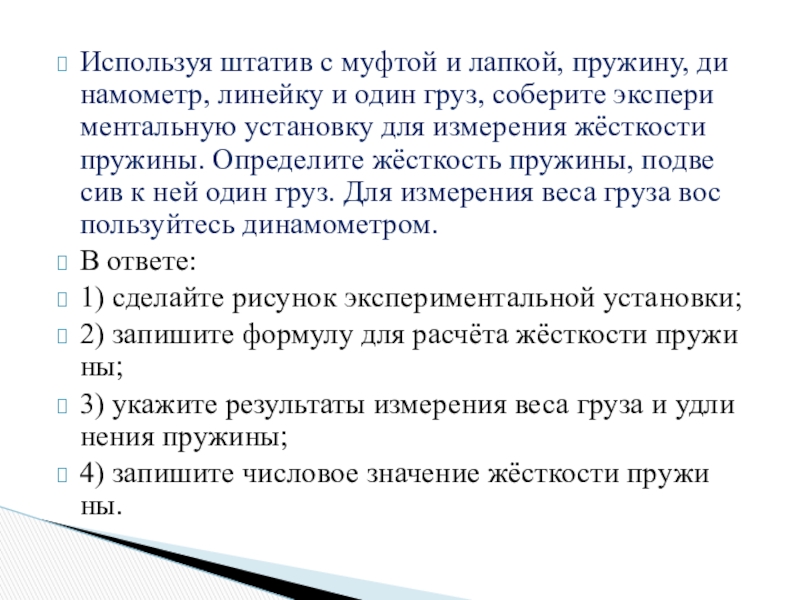

груз, со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для из­ме­ре­ния жёстко­сти пру­жи­ны. Опре­де­ли­те жёсткость пру­жи­ны, под­ве­сив к ней один груз. Для из­ме­ре­ния веса груза вос­поль­зуй­тесь ди­на­мо­мет­ром.
В от­ве­те:
1) cде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) за­пи­ши­те фор­му­лу для расчёта жёстко­сти пру­жи­ны;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния веса груза и удли­не­ния пру­жи­ны;
4) за­пи­ши­те чис­ло­вое зна­че­ние жёстко­сти пру­жи­ны.

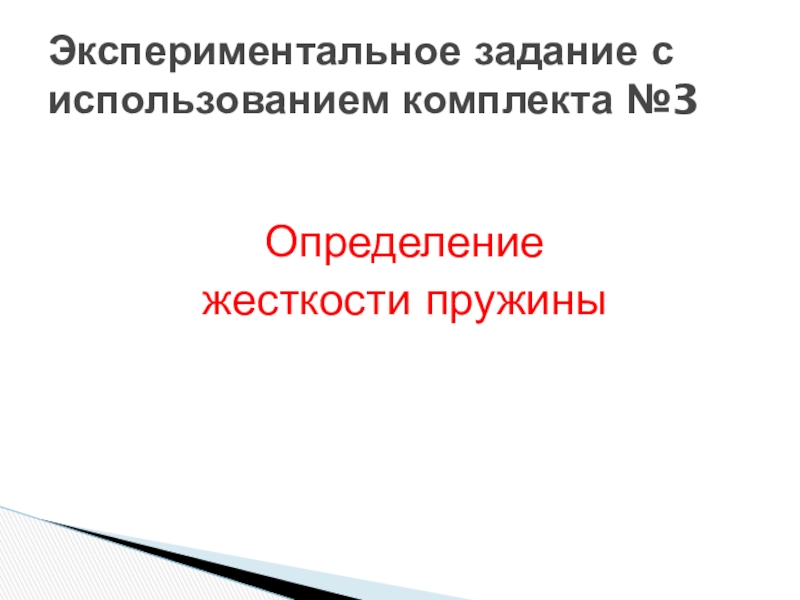

задание с использованием комплекта №3

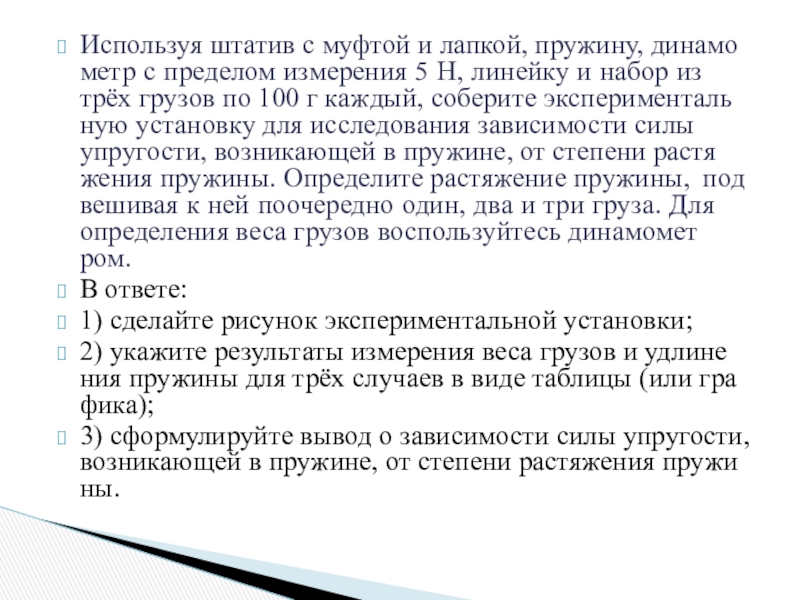

5 Н, ли­ней­ку и набор из трёх гру­зов по 100 г каж­дый, со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для ис­сле­до­ва­ния за­ви­си­мо­сти силы упру­го­сти, воз­ни­ка­ю­щей в пру­жи­не, от сте­пе­ни рас­тя­же­ния пру­жи­ны. Опре­де­ли­те рас­тя­же­ние пру­жи­ны, под­ве­ши­вая к ней по­оче­ред­но один, два и три груза. Для опре­де­ле­ния веса гру­зов вос­поль­зуй­тесь ди­на­мо­мет­ром.
В от­ве­те:
1) сде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) ука­жи­те ре­зуль­та­ты из­ме­ре­ния веса гру­зов и удли­не­ния пру­жи­ны для трёх слу­ча­ев в виде таб­ли­цы (или гра­фи­ка);
3) сфор­му­ли­руй­те вывод о за­ви­си­мо­сти силы упру­го­сти, воз­ни­ка­ю­щей в пру­жи­не, от сте­пе­ни рас­тя­же­ния пру­жи­ны.

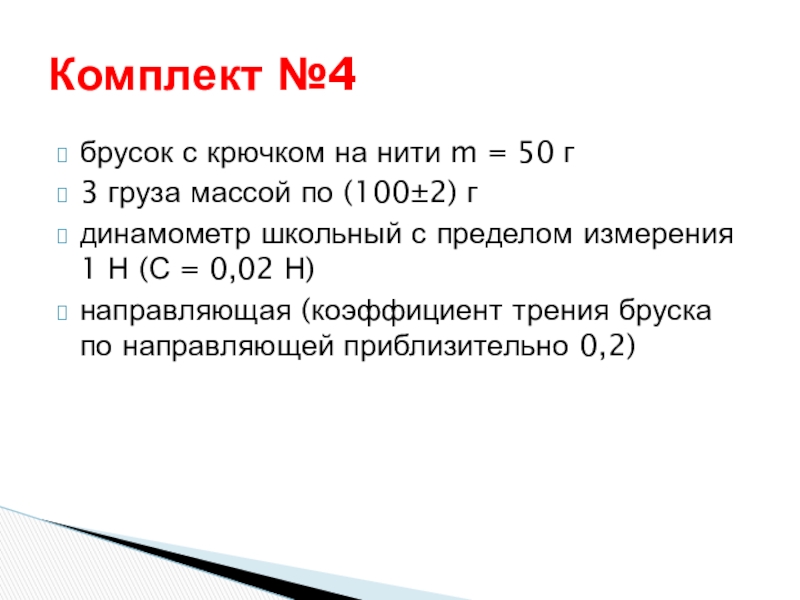

по (100±2) г
динамометр школьный с пределом измерения 1 Н (С = 0,02 Н)
направляющая (коэффициент трения бруска по направляющей приблизительно 0,2)

Комплект №4

экс­пе­ри­мен­таль­ную уста­нов­ку для из­ме­ре­ния ко­эф­фи­ци­ен­та тре­ния сколь­же­ния между ка­рет­кой и по­верх­но­стью рейки.
В от­ве­те:
1) cде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) за­пи­ши­те фор­му­лу для расчёта ко­эф­фи­ци­ен­та тре­ния сколь­же­ния;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния веса ка­рет­ки с гру­за­ми и силы тре­ния сколь­же­ния при дви­же­нии ка­рет­ки с гру­за­ми по по­верх­но­сти рейки;
4) за­пи­ши­те чис­ло­вое зна­че­ние ко­эф­фи­ци­ен­та тре­ния сколь­же­ния.

поверхности

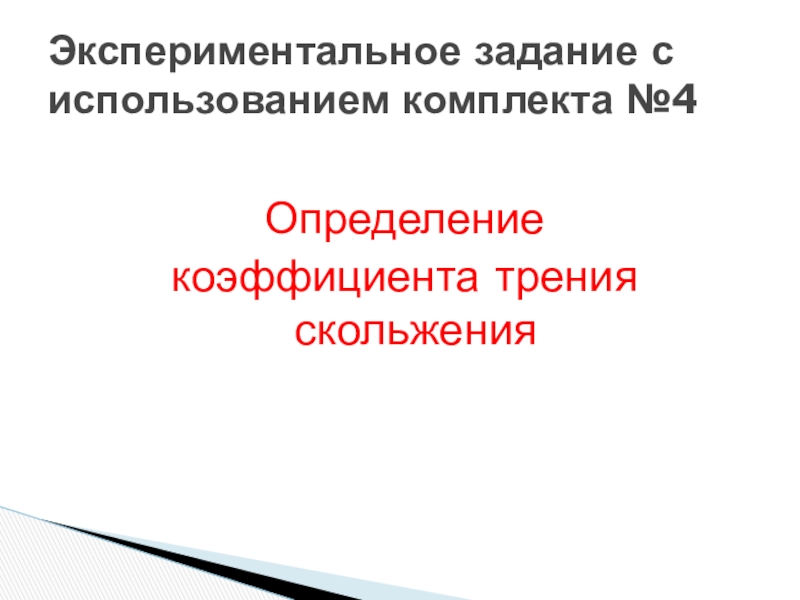

Экспериментальное задание с использованием комплекта №4

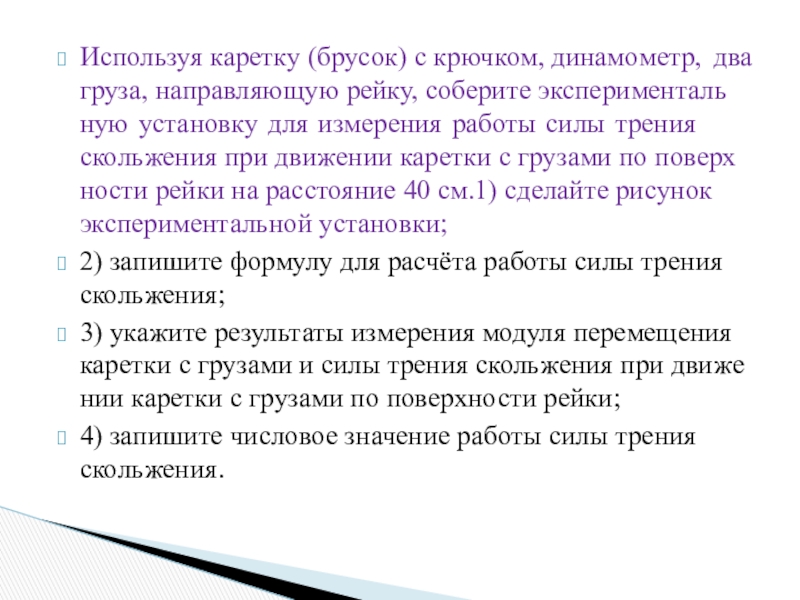

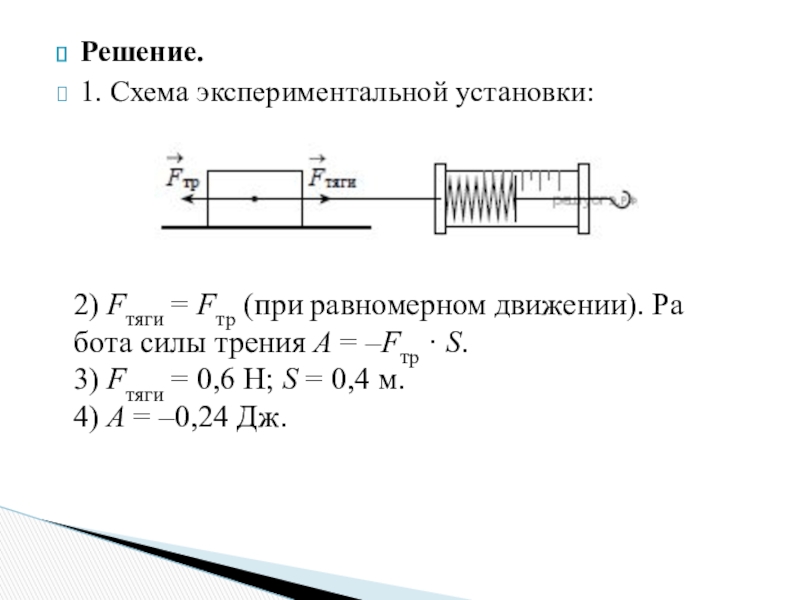

экс­пе­ри­мен­таль­ную уста­нов­ку для из­ме­ре­ния ра­бо­ты силы тре­ния сколь­же­ния при дви­же­нии ка­рет­ки с гру­за­ми по по­верх­но­сти рейки на рас­сто­я­ние 40 см.1) сде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) за­пи­ши­те фор­му­лу для расчёта ра­бо­ты силы тре­ния сколь­же­ния;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния мо­ду­ля пе­ре­ме­ще­ния ка­рет­ки с гру­за­ми и силы тре­ния сколь­же­ния при дви­же­нии ка­рет­ки с гру­за­ми по по­верх­но­сти рейки;
4) за­пи­ши­те чис­ло­вое зна­че­ние ра­бо­ты силы тре­ния сколь­же­ния.

Н; S = 0,4 м.
4) А = –0,24 Дж.

использованием комплекта №4

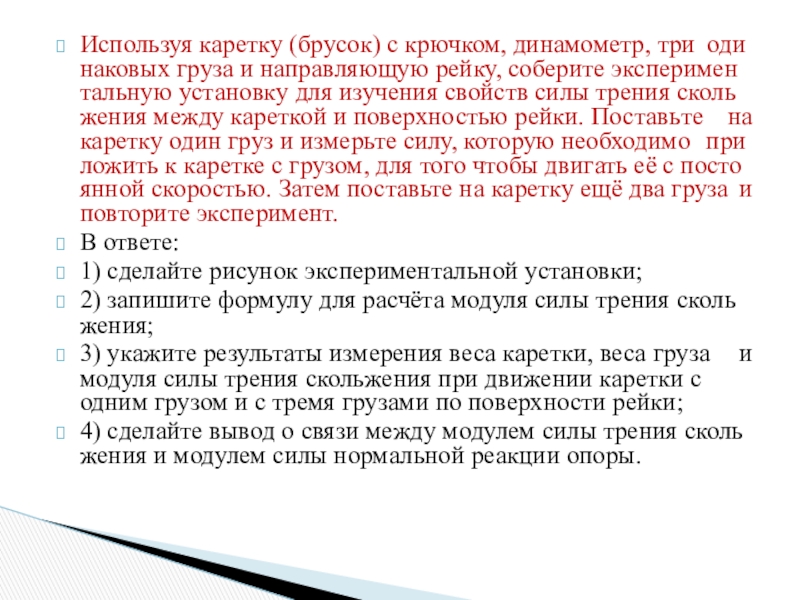

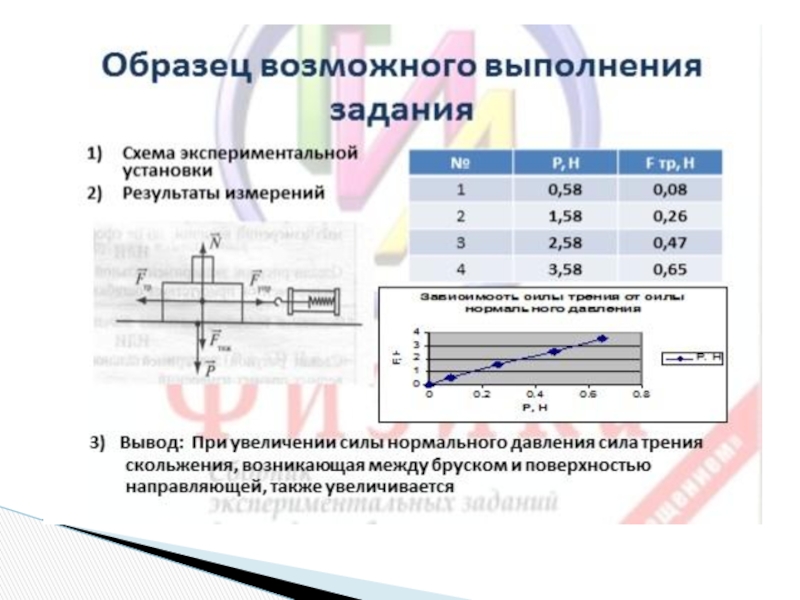

рейку, со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для изу­че­ния свойств силы тре­ния сколь­же­ния между ка­рет­кой и по­верх­но­стью рейки. По­ставь­те на ка­рет­ку один груз и из­мерь­те силу, ко­то­рую не­об­хо­ди­мо при­ло­жить к ка­рет­ке с гру­зом, для того чтобы дви­гать её с по­сто­ян­ной ско­ро­стью. Затем по­ставь­те на ка­рет­ку ещё два груза и по­вто­ри­те экс­пе­ри­мент.
В от­ве­те:
1) сде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) за­пи­ши­те фор­му­лу для расчёта мо­ду­ля силы тре­ния сколь­же­ния;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния веса ка­рет­ки, веса груза и мо­ду­ля силы тре­ния сколь­же­ния при дви­же­нии ка­рет­ки с одним гру­зом и с тремя гру­за­ми по по­верх­но­сти рейки;
4) сде­лай­те вывод о связи между мо­ду­лем силы тре­ния сколь­же­ния и мо­ду­лем силы нор­маль­ной ре­ак­ции опоры.

С = 0,1 В; предел измерения 6 В, С = 0,2 В
амперметр двухпредельный: предел измерения 3 А, С = 0,1 А; предел измерения 0,6 А, С = 0,02 А
переменный резистор (реостат), сопротивлением 10 Ом
резистор R5 = 8,2 Ом, обозначить R1
резистор, R3 = 4,7 Ом, обозначить R2
соединительные провода, 8 шт.
ключ
рабочее поле

Комплект №5

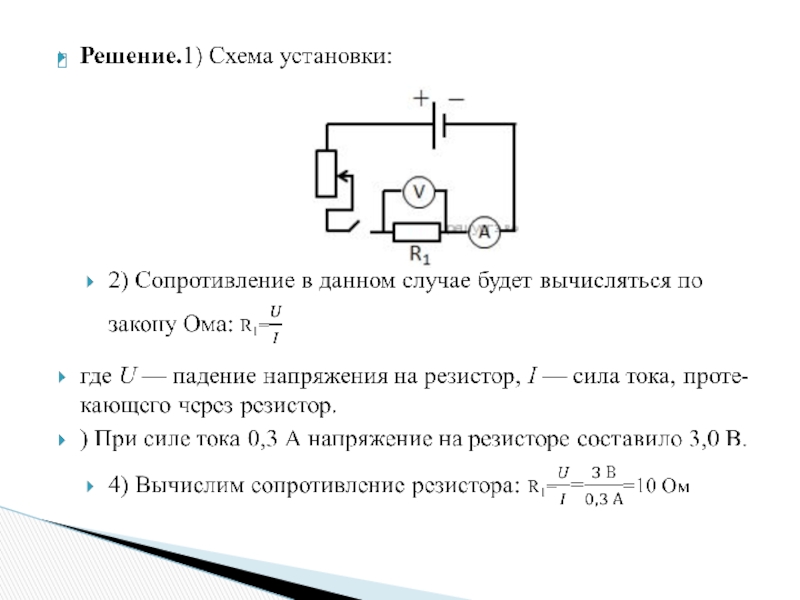

тока, вольт­метр, ам­пер­метр, ключ, рео­стат, со­еди­ни­тель­ные про­во­да и ре­зи­стор, обо­зна­чен­ный R1. При по­мо­щи рео­ста­та уста­но­ви­те в цепи силу тока 0,3 А.
В от­ве­те:
1) на­ри­суй­те элек­три­че­скую схему экс­пе­ри­мен­та;
2) за­пи­ши­те фор­му­лу для расчёта элек­три­че­ско­го со­про­тив­ле­ния;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния на­пря­же­ния при силе тока 0,3 А;
4) за­пи­ши­те чис­лен­ное зна­че­ние элек­три­че­ско­го со­про­тив­ле­ния.

резисторе

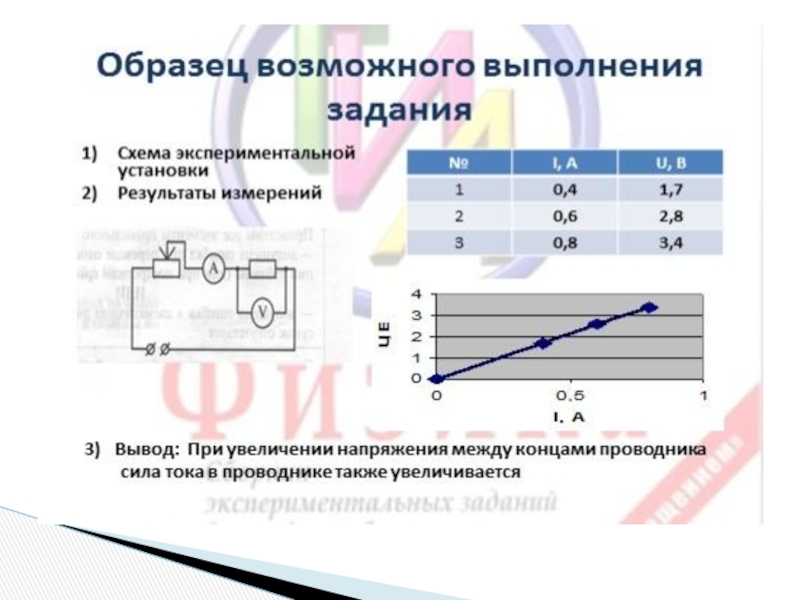

Экспериментальное задание с использованием комплекта №5

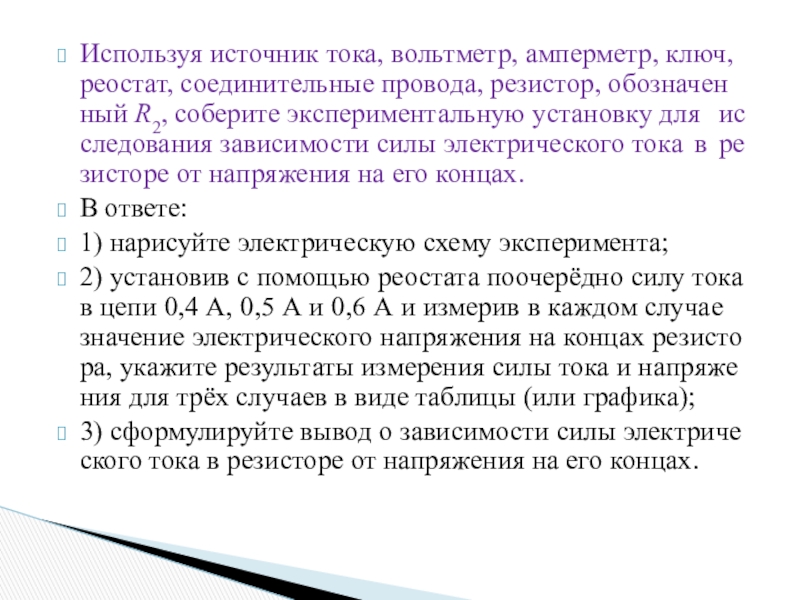

со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для ис­сле­до­ва­ния за­ви­си­мо­сти силы элек­три­че­ско­го тока в ре­зи­сто­ре от на­пря­же­ния на его кон­цах.
В от­ве­те:
1) на­ри­суй­те элек­три­че­скую схему экс­пе­ри­мен­та;
2) уста­но­вив с по­мо­щью рео­ста­та по­очерёдно силу тока в цепи 0,4 А, 0,5 А и 0,6 А и из­ме­рив в каж­дом слу­чае зна­че­ние элек­три­че­ско­го на­пря­же­ния на кон­цах ре­зи­сто­ра, ука­жи­те ре­зуль­та­ты из­ме­ре­ния силы тока и на­пря­же­ния для трёх слу­ча­ев в виде таб­ли­цы (или гра­фи­ка);
3) сфор­му­ли­руй­те вывод о за­ви­си­мо­сти силы элек­три­че­ско­го тока в ре­зи­сто­ре от на­пря­же­ния на его кон­цах.

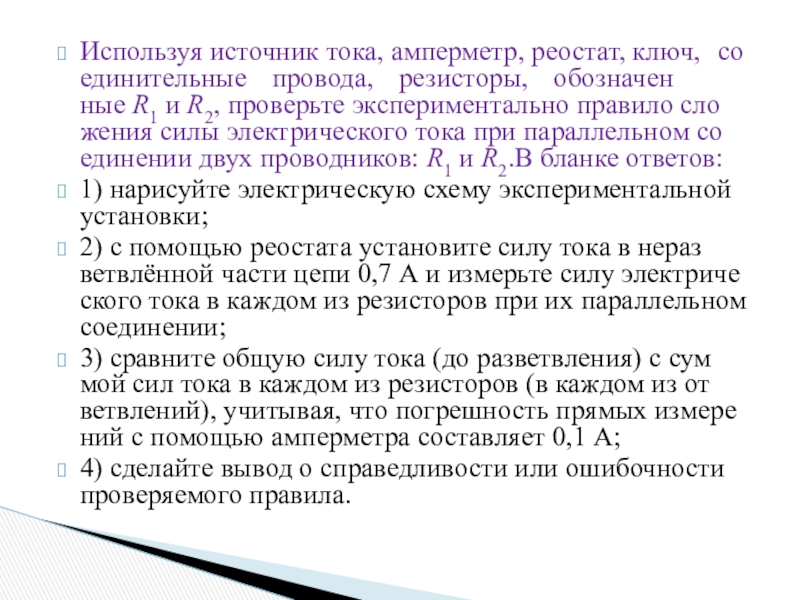

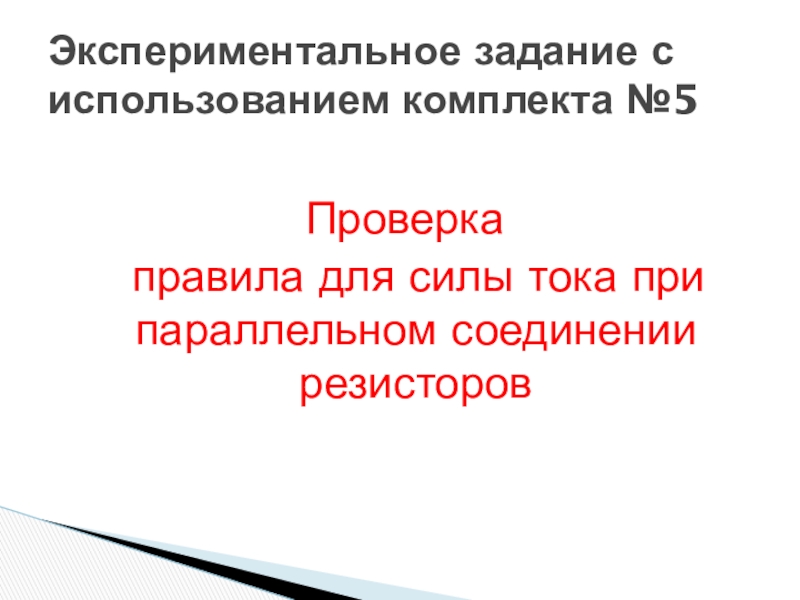

с использованием комплекта №5

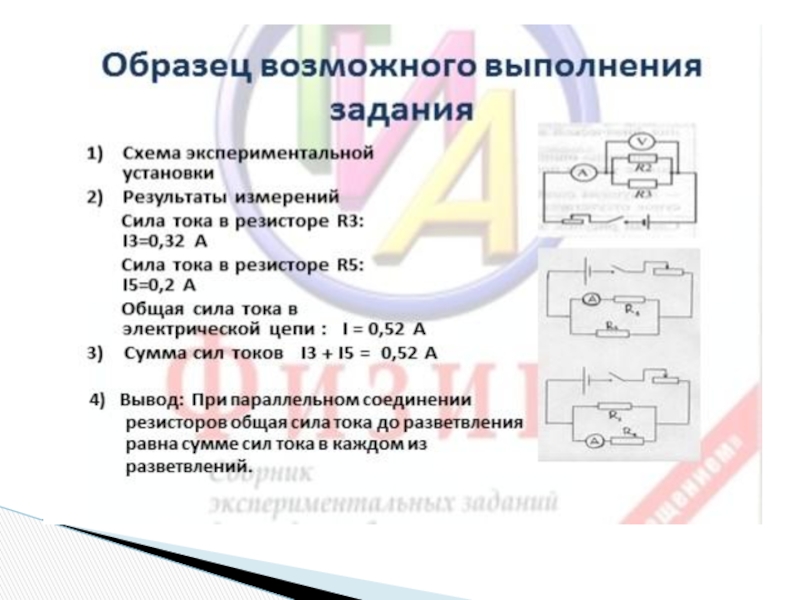

экс­пе­ри­мен­таль­но пра­ви­ло сло­же­ния силы элек­три­че­ско­го тока при па­рал­лель­ном со­еди­не­нии двух про­вод­ни­ков: R1 и R2.В блан­ке от­ве­тов:
1) на­ри­суй­те элек­три­че­скую схему экс­пе­ри­мен­таль­ной уста­нов­ки;
2) с по­мо­щью рео­ста­та уста­но­ви­те силу тока в не­раз­ветвлённой части цепи 0,7 А и из­мерь­те силу элек­три­че­ско­го тока в каж­дом из ре­зи­сто­ров при их па­рал­лель­ном со­еди­не­нии;
3) срав­ни­те общую силу тока (до раз­ветв­ле­ния) с сум­мой сил тока в каж­дом из ре­зи­сто­ров (в каж­дом из от­ветв­ле­ний), учи­ты­вая, что по­греш­ность пря­мых из­ме­ре­ний с по­мо­щью ам­пер­мет­ра со­став­ля­ет 0,1 А;
4) сде­лай­те вывод о спра­вед­ли­во­сти или оши­боч­но­сти про­ве­ря­е­мо­го пра­ви­ла.

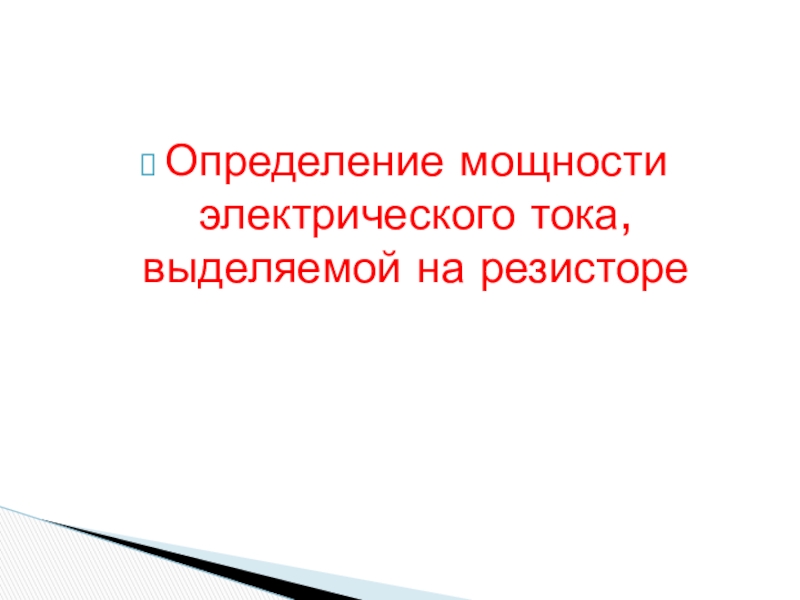

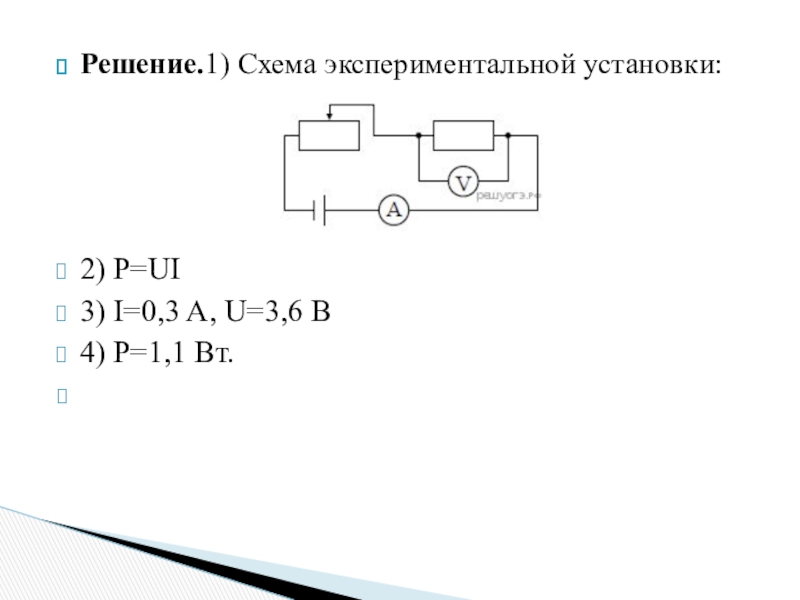

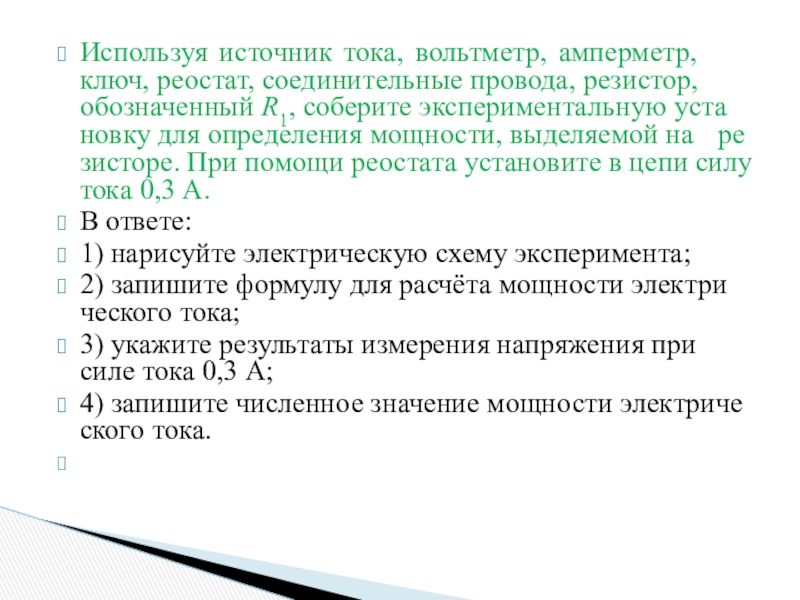

со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для опре­де­ле­ния мощ­но­сти, вы­де­ля­е­мой на ре­зи­сто­ре. При по­мо­щи рео­ста­та уста­но­ви­те в цепи силу тока 0,3 А.
В от­ве­те:
1) на­ри­суй­те элек­три­че­скую схему экс­пе­ри­мен­та;
2) за­пи­ши­те фор­му­лу для расчёта мощ­но­сти элек­три­че­ско­го тока;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния на­пря­же­ния при силе тока 0,3 А;
4) за­пи­ши­те чис­лен­ное зна­че­ние мощ­но­сти элек­три­че­ско­го тока.

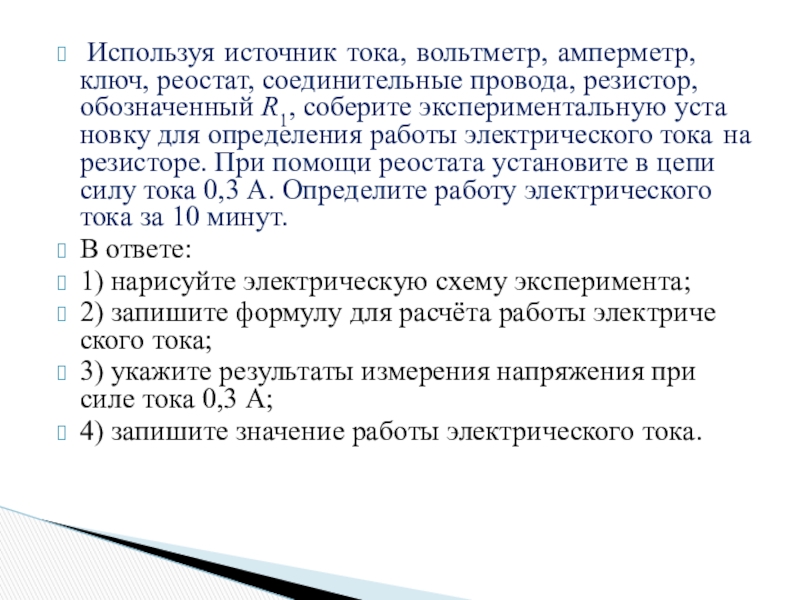

со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для опре­де­ле­ния ра­бо­ты элек­три­че­ско­го тока на ре­зи­сто­ре. При по­мо­щи рео­ста­та уста­но­ви­те в цепи силу тока 0,3 А. Опре­де­ли­те ра­бо­ту элек­три­че­ско­го тока за 10 минут.
В от­ве­те:
1) на­ри­суй­те элек­три­че­скую схему экс­пе­ри­мен­та;
2) за­пи­ши­те фор­му­лу для расчёта ра­бо­ты элек­три­че­ско­го тока;
3) ука­жи­те ре­зуль­та­ты из­ме­ре­ния на­пря­же­ния при силе тока 0,3 А;
4) за­пи­ши­те зна­че­ние ра­бо­ты элек­три­че­ско­го тока.

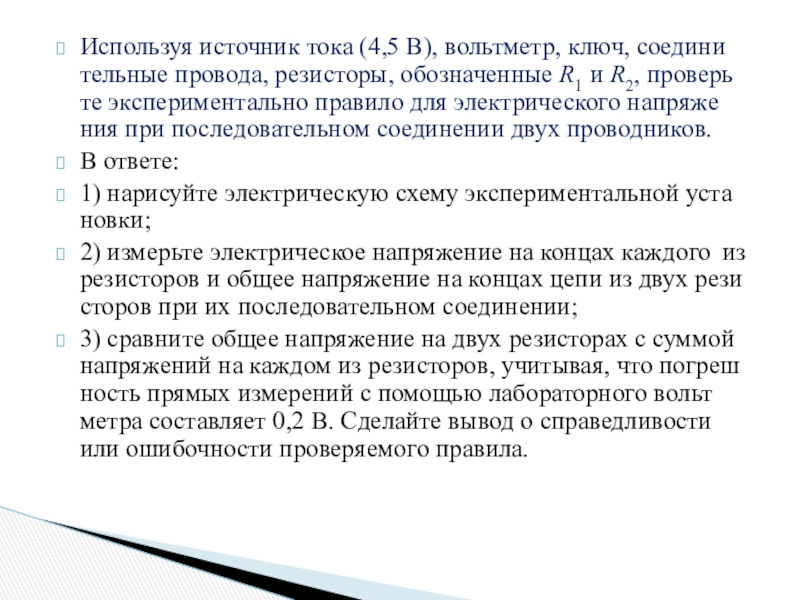

про­верь­те экс­пе­ри­мен­таль­но пра­ви­ло для элек­три­че­ско­го на­пря­же­ния при по­сле­до­ва­тель­ном со­еди­не­нии двух про­вод­ни­ков.
В от­ве­те:
1) на­ри­суй­те элек­три­че­скую схему экс­пе­ри­мен­таль­ной уста­нов­ки;
2) из­мерь­те элек­три­че­ское на­пря­же­ние на кон­цах каж­до­го из ре­зи­сто­ров и общее на­пря­же­ние на кон­цах цепи из двух ре­зи­сто­ров при их по­сле­до­ва­тель­ном со­еди­не­нии;
3) срав­ни­те общее на­пря­же­ние на двух ре­зи­сто­рах с сум­мой на­пря­же­ний на каж­дом из ре­зи­сто­ров, учи­ты­вая, что по­греш­ность пря­мых из­ме­ре­ний с по­мо­щью ла­бо­ра­тор­но­го вольт­мет­ра со­став­ля­ет 0,2 В. Сде­лай­те вывод о спра­вед­ли­во­сти или оши­боч­но­сти про­ве­ря­е­мо­го пра­ви­ла.

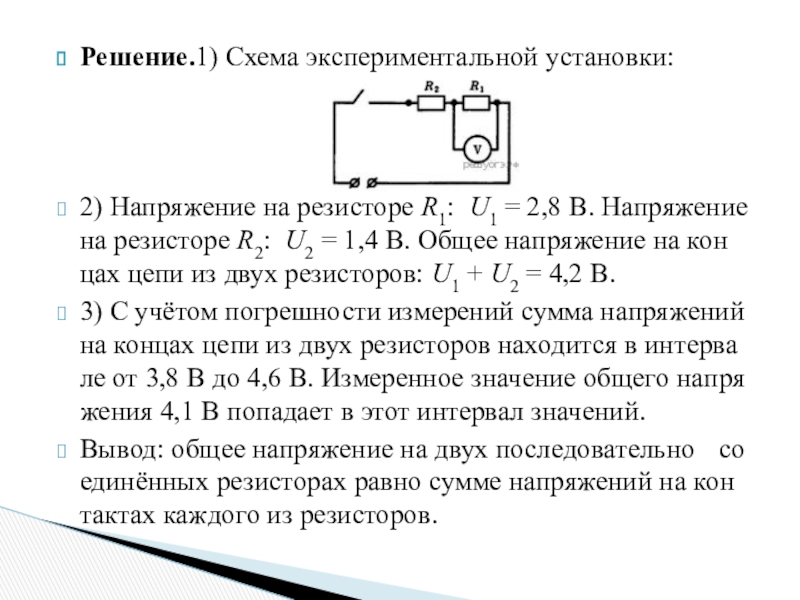

на ре­зи­сто­ре R2:  U2 = 1,4 В. Общее на­пря­же­ние на кон­цах цепи из двух ре­зи­сто­ров: U1 + U2 = 4,2 В.
3) С учётом по­греш­но­сти из­ме­ре­ний сумма на­пря­же­ний на кон­цах цепи из двух ре­зи­сто­ров на­хо­дит­ся в ин­тер­ва­ле от 3,8 В до 4,6 В. Из­ме­рен­ное зна­че­ние об­ще­го на­пря­же­ния 4,1 В по­па­да­ет в этот ин­тер­вал зна­че­ний.
Вывод: общее на­пря­же­ние на двух по­сле­до­ва­тель­но со­единённых ре­зи­сто­рах равно сумме на­пря­же­ний на кон­так­тах каж­до­го из ре­зи­сто­ров.

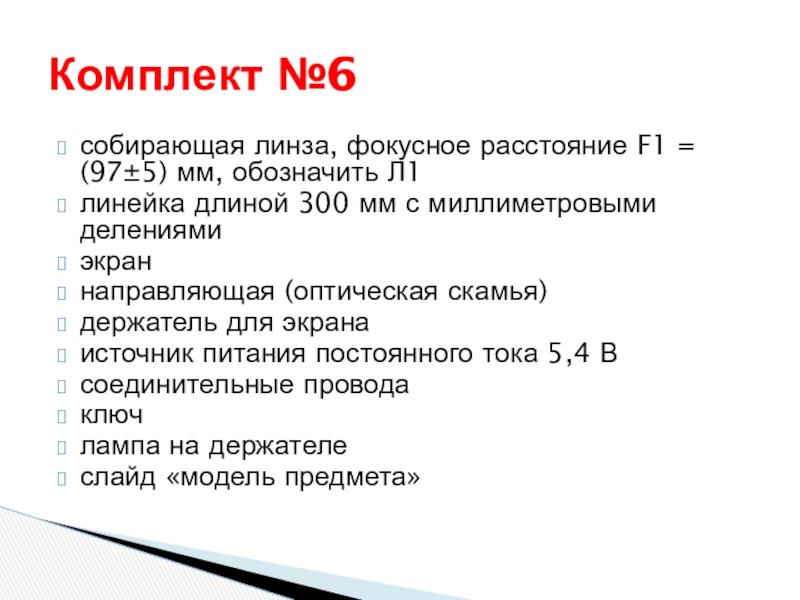

300 мм с миллиметровыми делениями
экран
направляющая (оптическая скамья)
держатель для экрана
источник питания постоянного тока 5,4 В
соединительные провода
ключ
лампа на держателе
слайд «модель предмета»

Комплект №6

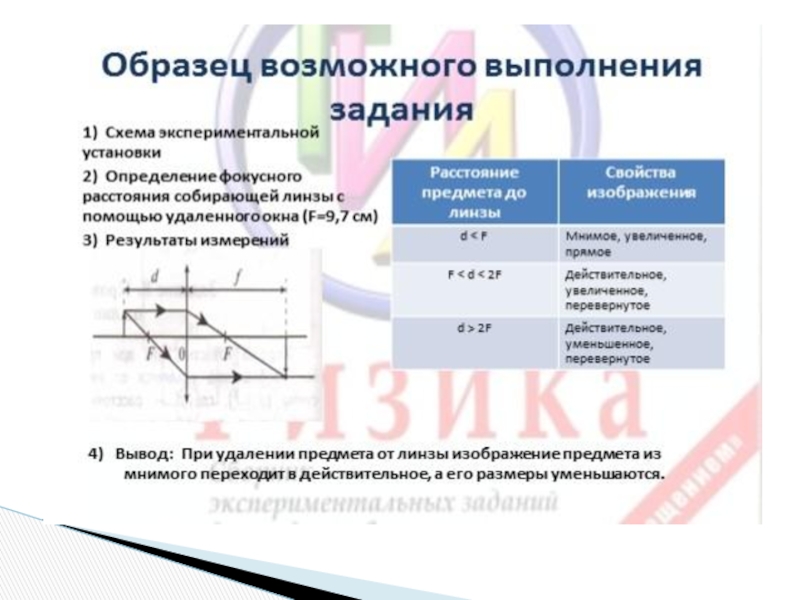

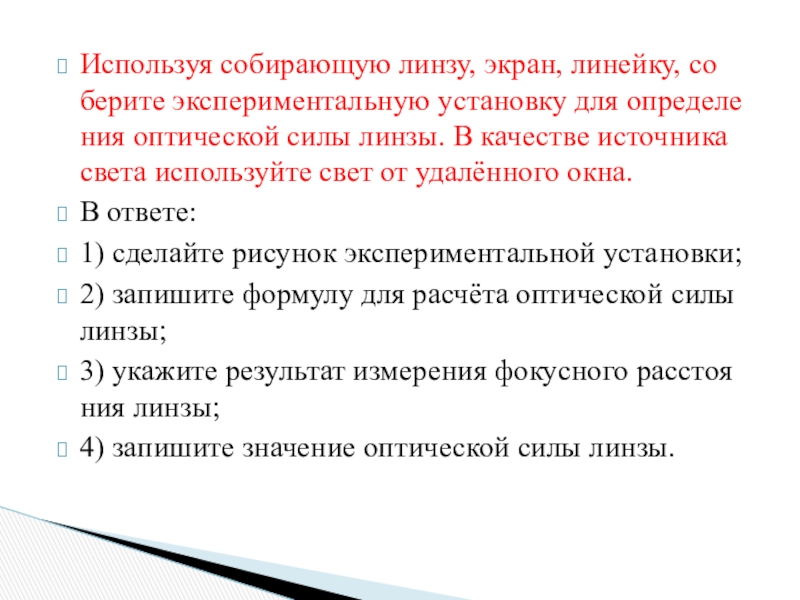

силы линзы. В ка­че­стве ис­точ­ни­ка света ис­поль­зуй­те свет от удалённого окна.
В от­ве­те:
1) сде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) за­пи­ши­те фор­му­лу для расчёта оп­ти­че­ской силы линзы;
3) ука­жи­те ре­зуль­тат из­ме­ре­ния фо­кус­но­го рас­сто­я­ния линзы;
4) за­пи­ши­те зна­че­ние оп­ти­че­ской силы линзы.

комплекта №6

груз массой (100±2) г
электронный секундомер (со специальным модулем, обеспечивающим работу секундомера без датчиков)

Комплект №7

№7

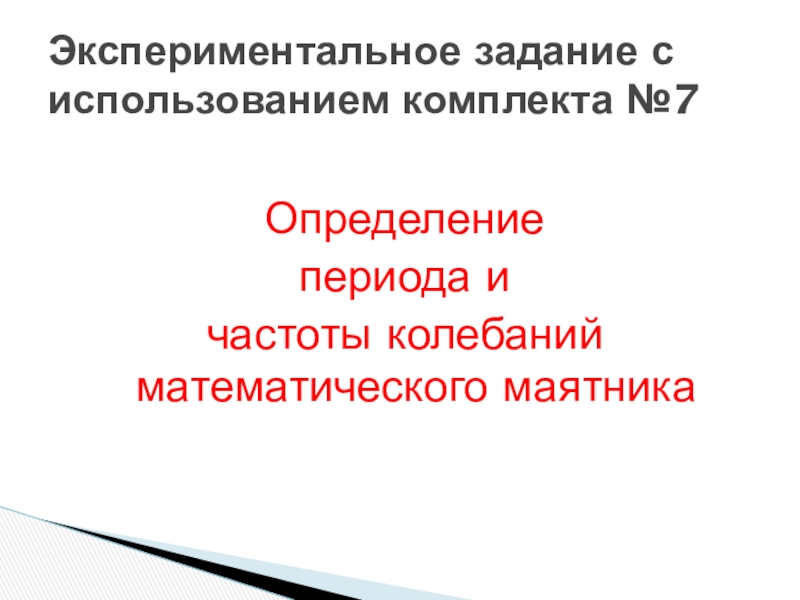

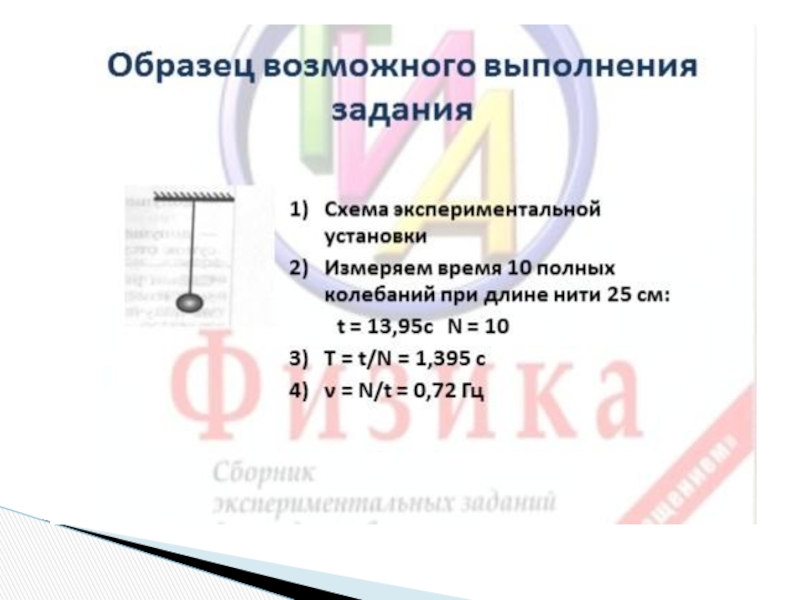

использованием комплекта №7

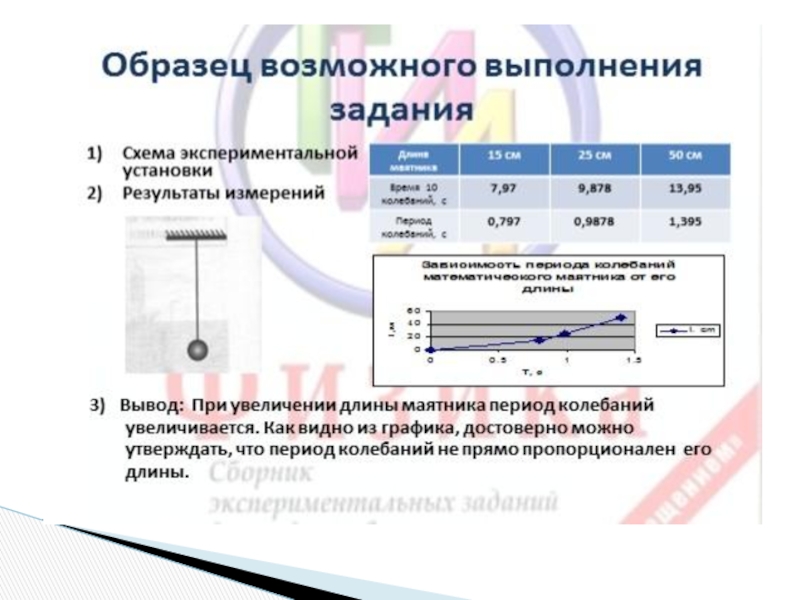

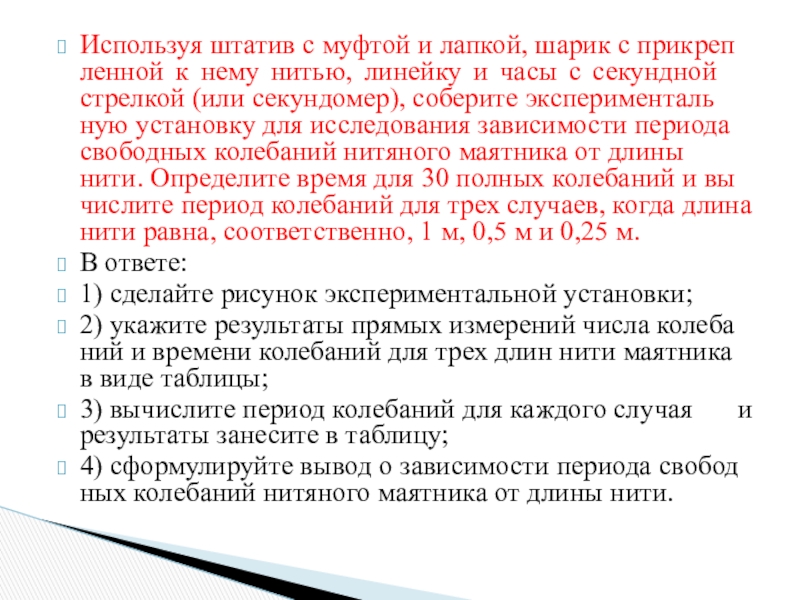

нитью, ли­ней­ку и часы с се­кунд­ной стрел­кой (или се­кун­до­мер), со­бе­ри­те экс­пе­ри­мен­таль­ную уста­нов­ку для ис­сле­до­ва­ния за­ви­си­мо­сти пе­ри­о­да сво­бод­ных ко­ле­ба­ний ни­тя­но­го ма­ят­ни­ка от длины нити. Опре­де­ли­те время для 30 пол­ных ко­ле­ба­ний и вы­чис­ли­те пе­ри­од ко­ле­ба­ний для трех слу­ча­ев, когда длина нити равна, со­от­вет­ствен­но, 1 м, 0,5 м и 0,25 м.
В от­ве­те:
1) cде­лай­те ри­су­нок экс­пе­ри­мен­таль­ной уста­нов­ки;
2) ука­жи­те ре­зуль­та­ты пря­мых из­ме­ре­ний числа ко­ле­ба­ний и вре­ме­ни ко­ле­ба­ний для трех длин нити ма­ят­ни­ка в виде таб­ли­цы;
3) вы­чис­ли­те пе­ри­од ко­ле­ба­ний для каж­до­го слу­чая и ре­зуль­та­ты за­не­си­те в таб­ли­цу;
4) сфор­му­ли­руй­те вывод о за­ви­си­мо­сти пе­ри­о­да сво­бод­ных ко­ле­ба­ний ни­тя­но­го ма­ят­ни­ка от длины нити.

школьный с пределом измерения 5 Н (С = 0,1 Н)
линейка длиной 300 мм с миллиметровыми делениями

Комплект №8

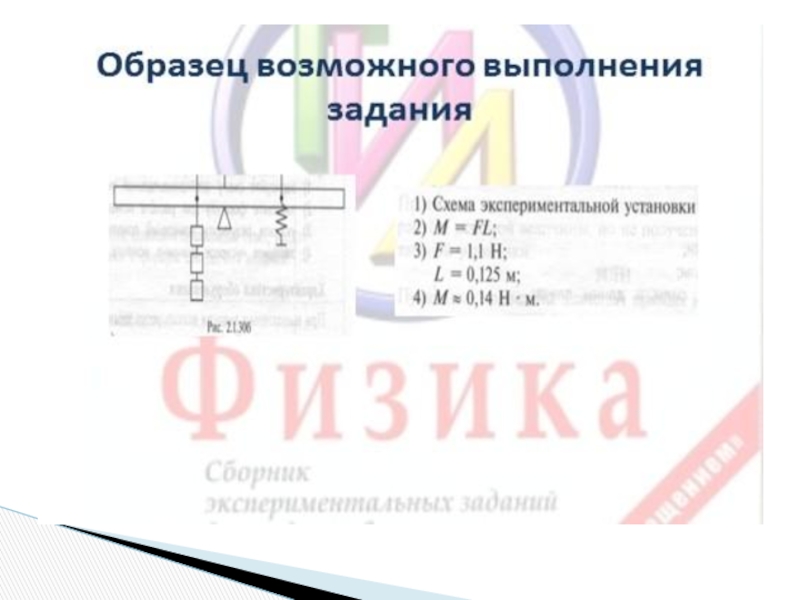

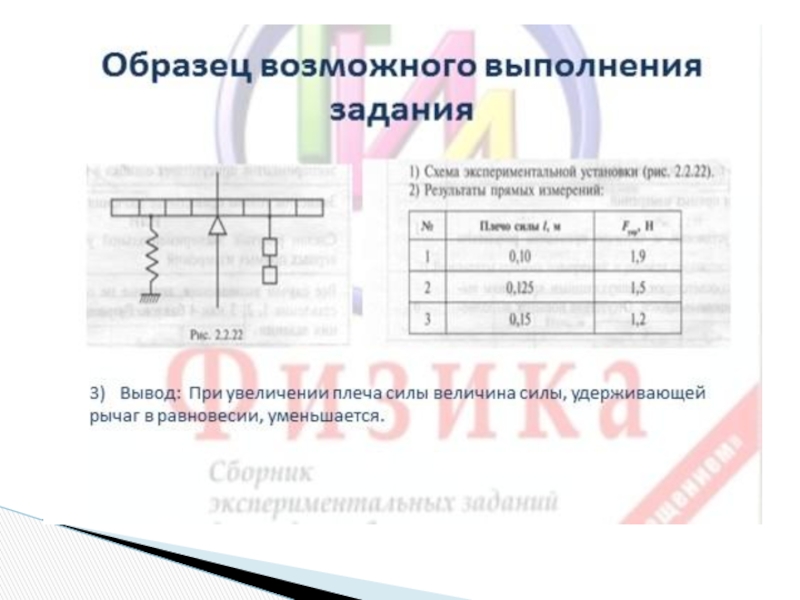

с пределом измерения 5 Н, соберите установку для исследования равновесия рычага. Три груза подвесьте слева на расстоянии 5 см от оси вращения рычага. Измерьте момент силы, который необходимо приложить к правому концу рычага на расстоянии 12,5 см от оси вращения рычага для того, чтобы он оставался в равновесии в горизонтальном положении.
В банке ответов:
1) зарисуйте схему экспериментальной установки;
2) запишите формулу для расчета момента силы;
3) укажите результаты измерений приложенной силы и длины плеча;
4) запишите числовое значение момента силы.

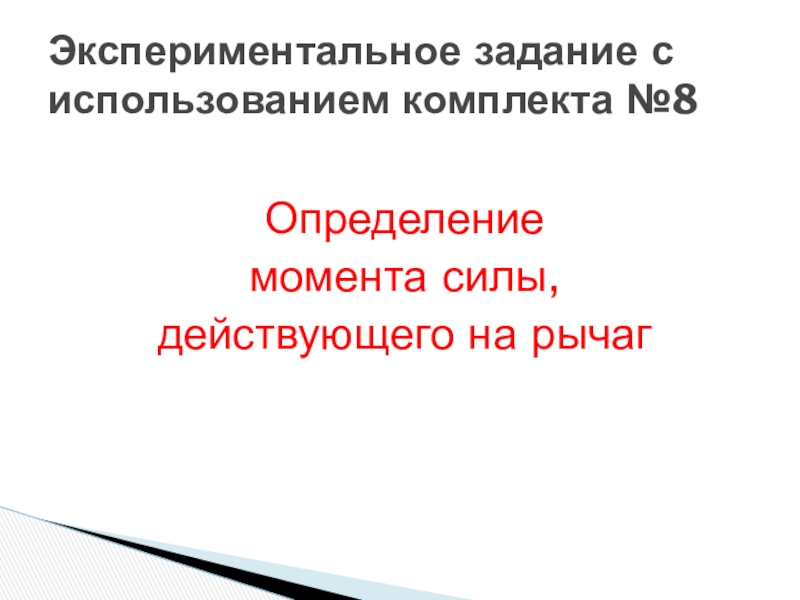

задание с использованием комплекта №8

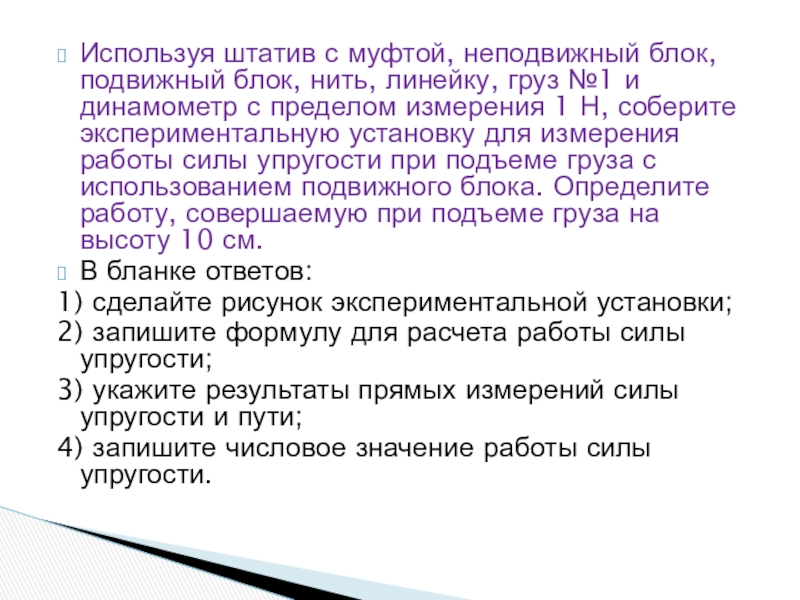

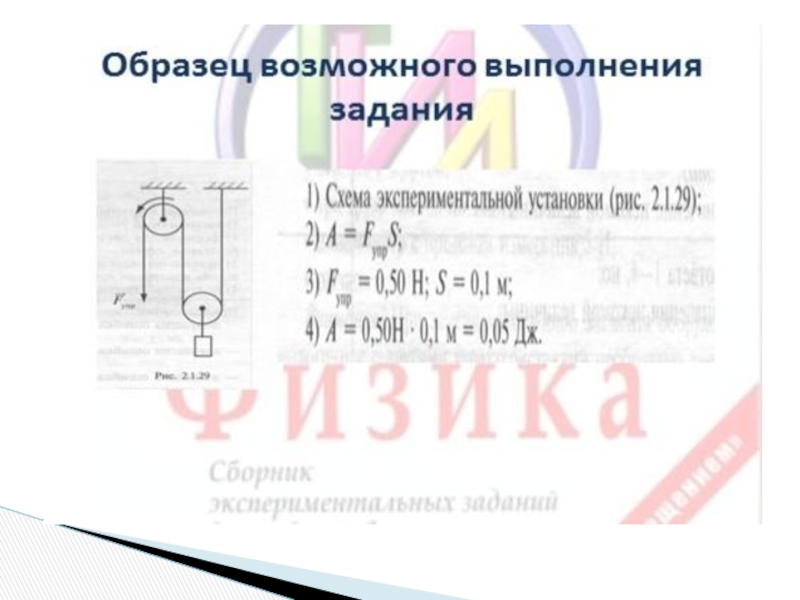

№1 и динамометр с пределом измерения 1 Н, соберите экспериментальную установку для измерения работы силы упругости при подъеме груза с использованием подвижного блока. Определите работу, совершаемую при подъеме груза на высоту 10 см.
В бланке ответов:
1) сделайте рисунок экспериментальной установки;
2) запишите формулу для расчета работы силы упругости;
3) укажите результаты прямых измерений силы упругости и пути;
4) запишите числовое значение работы силы упругости.

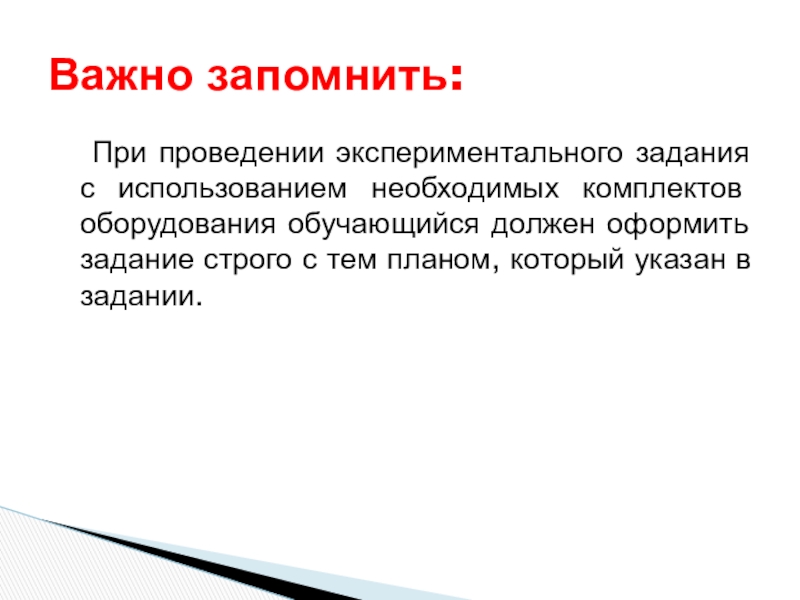

обучающийся должен оформить задание строго с тем планом, который указан в задании.

Важно запомнить:
