Презентация, доклад на тему Биологическое действие радиации. Измерение уровня радиации с помощью ДП-5В

Содержание

1. Ионизируются молекулы и атомы тел.2. Изменяются физико-химические свойства живой клетки.3. Клетки подвергаются мутациям4. Повреждаются гены в хромосомах.5. Вызываются различные физиологические отклонения.Биологическое действие радиации:

Слайд 1Учитель физики: Валиулин Р. А.
Учитель НВП: Манапов А. Р.
Биологическое действие радиации

на живые организмы. Защита от радиации.
Учитель физики: Валиулин Р. А.Учитель НВП: Манапов А. Р.Биологическое действие радиации на живые организмы. Защита от радиации.

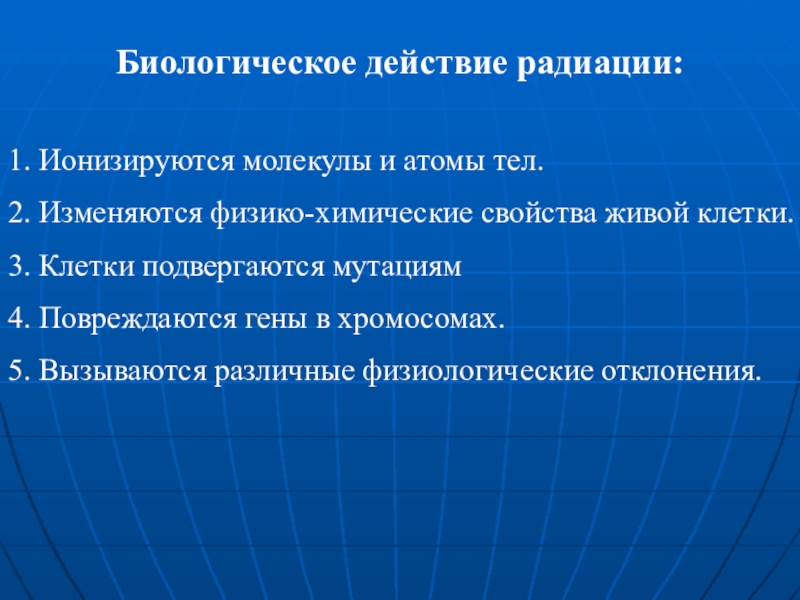

Слайд 21. Ионизируются молекулы и атомы тел.
2. Изменяются физико-химические свойства живой клетки.
3.

Клетки подвергаются мутациям
4. Повреждаются гены в хромосомах.
5. Вызываются различные физиологические отклонения.

Биологическое действие радиации:

1. Ионизируются молекулы и атомы тел.2. Изменяются физико-химические свойства живой клетки.3. Клетки подвергаются мутациям4. Повреждаются гены в

Слайд 3 Кроветворные органы (костный мозг, селезенка).
2. Лимфатические узлы.
3. Половые железы.
4. Слизистая

оболочка кишечника.
5. Нервная система человека.

Наиболее чувствительны органы человека:

Кроветворные органы (костный мозг, селезенка).2. Лимфатические узлы.3. Половые железы.4. Слизистая оболочка кишечника. 5. Нервная система человека.Наиболее

Слайд 4При очень больших дозах: поражение кишечника.

Большие дозы: разрушение клеток костного мозга,

клеток производящие кровь (лейкемия).

Дозы меньше смертельной:
а) раннее старение организма;
б) падение сопротивления к инфекционным заболеваниям;
в) появление раковых опухолей.

Любое незначительное облучение:
а) необратимые генетические изменения хромосом (уродство);
б) малокровие;
в) лучевой ожог;
г) труднозаживающие раны;
д) выпадение волос;
е) тяжелые поражения глаз, десен, горла и т. д.

Степень поражения организма зависит от полученной дозы излучения:

При очень больших дозах: поражение кишечника.Большие дозы: разрушение клеток костного мозга, клеток производящие кровь (лейкемия).Дозы меньше смертельной:а)

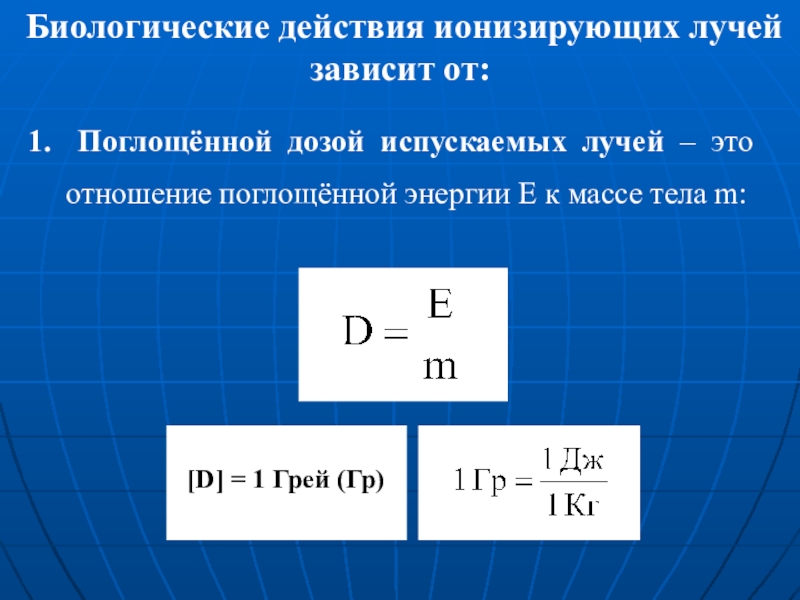

Слайд 5 Поглощённой дозой испускаемых лучей – это отношение поглощённой энергии Е

к массе тела m:


Биологические действия ионизирующих лучей зависит от:

[D] = 1 Грей (Гр)

Поглощённой дозой испускаемых лучей – это отношение поглощённой энергии Е к массе тела m:

Слайд 62. Экспозиционной дозы излучения (на практике) – это отношение суммарного заряда

Q, образовавшихся ионов к массе тела m.


На практике используется внесистемная единица рентген (1 р = 2,58 ∙ 10-4 Кл/кг)

В дозиметрах радиация считается 1 р ≈ 0,01 Гр

2. Экспозиционной дозы излучения (на практике) – это отношение суммарного заряда Q, образовавшихся ионов к массе тела

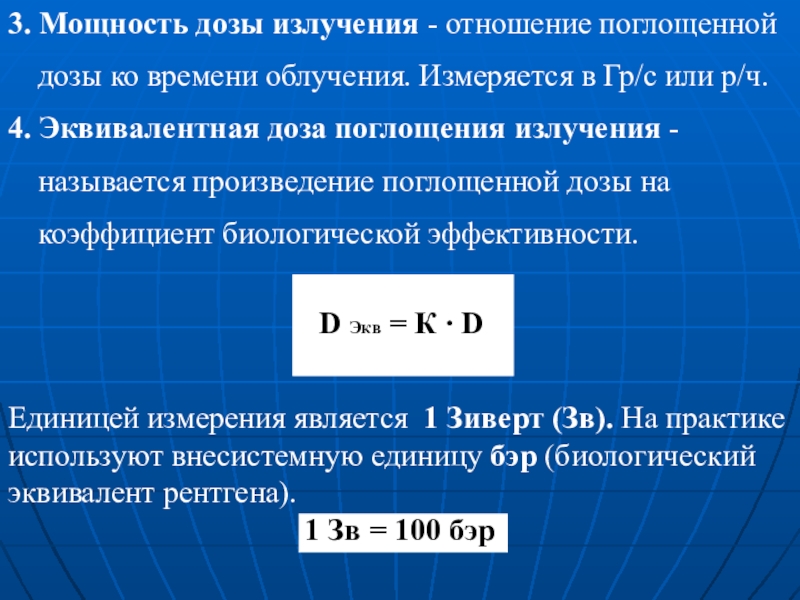

Слайд 73. Мощность дозы излучения - отношение поглощенной дозы ко времени облучения.

Измеряется в Гр/с или р/ч.
4. Эквивалентная доза поглощения излучения - называется произведение поглощенной дозы на коэффициент биологической эффективности.

Единицей измерения является 1 Зиверт (Зв). На практике используют внесистемную единицу бэр (биологический эквивалент рентгена).
1 Зв = 100 бэр

D Экв = К ∙ D

3. Мощность дозы излучения - отношение поглощенной дозы ко времени облучения. Измеряется в Гр/с или р/ч. 4.

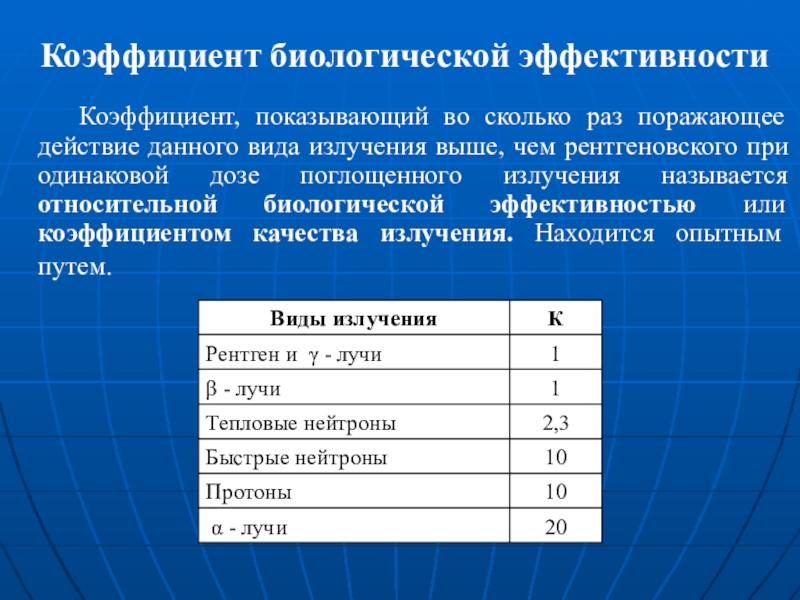

Слайд 8 Коэффициент, показывающий во сколько раз поражающее действие данного

вида излучения выше, чем рентгеновского при одинаковой дозе поглощенного излучения называется относительной биологической эффективностью или коэффициентом качества излучения. Находится опытным путем.

Коэффициент биологической эффективности

Коэффициент, показывающий во сколько раз поражающее действие данного вида излучения выше, чем рентгеновского при

Слайд 9Современные
приборы
радиационной
разведки

Современные приборырадиационнойразведки

Слайд 10 Принцип обнаружения ионизирующих (радиоактивных) излучений (нейтронов, гамма-лучей, бета-

и альфа-частиц) основан на способности этих излучений ионизировать вещество среды, в которой они распространяются. Ионизация, в свою очередь, является причиной физических и химических изменений в веществе, которые могут быть обнаружены и измерены.

К таким изменениям среды относятся:
- изменения электропроводности веществ (газов, жидкостей, твердых материалов);
- люминесценция (свечение) некоторых веществ;
- засвечивание фотопленок;
- изменение цвета, окраски, прозрачности, сопротивления
электрическому току некоторых химических растворов и др.

Принципы обнаружения
ионизирующих (радиоактивных)
излучений

Принцип обнаружения ионизирующих (радиоактивных) излучений (нейтронов, гамма-лучей, бета- и альфа-частиц) основан на способности этих

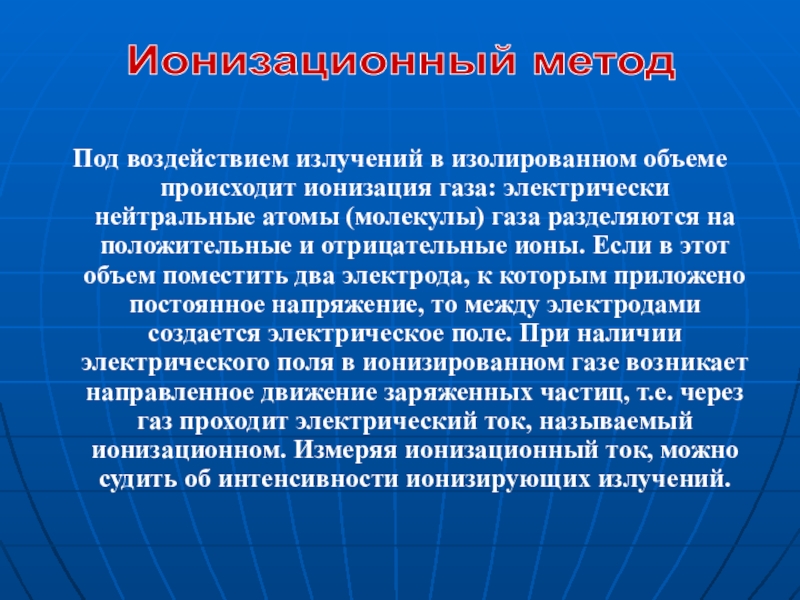

Слайд 11Под воздействием излучений в изолированном объеме происходит ионизация газа: электрически нейтральные

атомы (молекулы) газа разделяются на положительные и отрицательные ионы. Если в этот объем поместить два электрода, к которым приложено постоянное напряжение, то между электродами создается электрическое поле. При наличии электрического поля в ионизированном газе возникает направленное движение заряженных частиц, т.е. через газ проходит электрический ток, называемый ионизационном. Измеряя ионизационный ток, можно судить об интенсивности ионизирующих излучений.

Ионизационный метод

Под воздействием излучений в изолированном объеме происходит ионизация газа: электрически нейтральные атомы (молекулы) газа разделяются на положительные

Слайд 12контроля облучения - получения данных о поглощенных или экспозиционных дозах излучения

людьми и сельскохозяйственными животными;

контроля радиоактивного заражения радиоактивными веществами людей, сельскохозяйственных животных, а также техники, транспорта, оборудования, средств индивидуальной защиты, одежды, продовольствия, воды, фуража и других объектов;

радиационной разведки - определения уровня радиации на местности.

Дозиметрические приборы предназначаются для:

контроля облучения - получения данных о поглощенных или экспозиционных дозах излучения людьми и сельскохозяйственными животными;контроля радиоактивного заражения

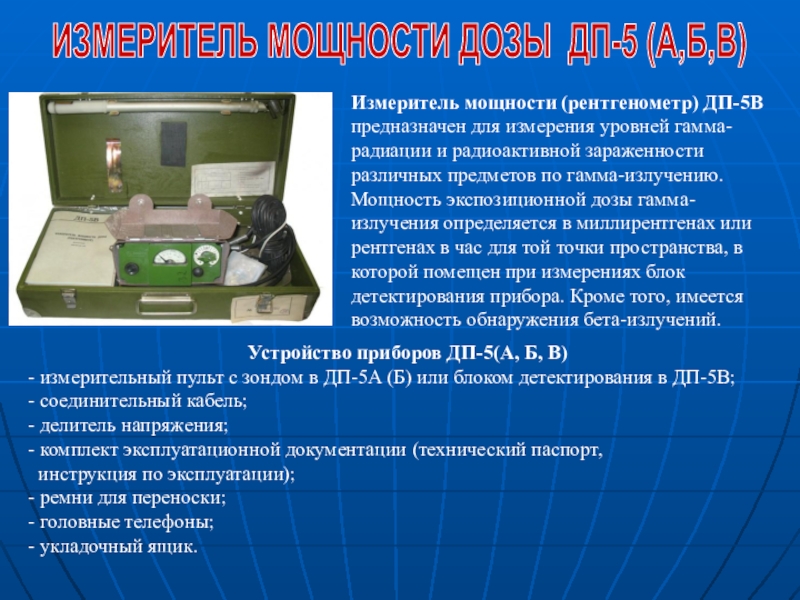

Слайд 13ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ДП-5 (А,Б,В)
Измеритель мощности (рентгенометр) ДП-5В предназначен для измерения

уровней гамма-радиации и радиоактивной зараженности различных предметов по гамма-излучению. Мощность экспозиционной дозы гамма-излучения определяется в миллирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях блок детектирования прибора. Кроме того, имеется возможность обнаружения бета-излучений.

Устройство приборов ДП-5(А, Б, В)
- измерительный пульт с зондом в ДП-5А (Б) или блоком детектирования в ДП-5В;
- соединительный кабель;
- делитель напряжения;
- комплект эксплуатационной документации (технический паспорт,
инструкция по эксплуатации);
- ремни для переноски;
- головные телефоны;
- укладочный ящик.

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ДП-5 (А,Б,В)Измеритель мощности (рентгенометр) ДП-5В предназначен для измерения уровней гамма-радиации и радиоактивной зараженности различных

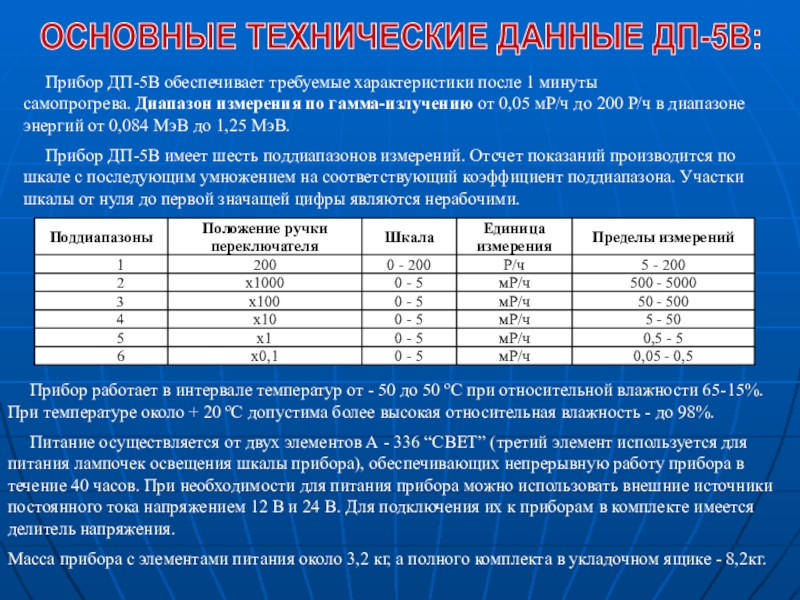

Слайд 14ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ДП-5В:
Прибор ДП-5В обеспечивает требуемые характеристики после 1 минуты

самопрогрева. Диапазон измерения по гамма-излучению от 0,05 мР/ч до 200 Р/ч в диапазоне энергий от 0,084 МэВ до 1,25 МэВ.
Прибор ДП-5В имеет шесть поддиапазонов измерений. Отсчет показаний производится по шкале с последующим умножением на соответствующий коэффициент поддиапазона. Участки шкалы от нуля до первой значащей цифры являются нерабочими.

Прибор работает в интервале температур от - 50 до 50 оС при относительной влажности 65-15%. При температуре около + 20 оС допустима более высокая относительная влажность - до 98%.
Питание осуществляется от двух элементов А - 336 “СВЕТ” (третий элемент используется для питания лампочек освещения шкалы прибора), обеспечивающих непрерывную работу прибора в течение 40 часов. При необходимости для питания прибора можно использовать внешние источники постоянного тока напряжением 12 В и 24 В. Для подключения их к приборам в комплекте имеется делитель напряжения.
Масса прибора с элементами питания около 3,2 кг, а полного комплекта в укладочном ящике - 8,2кг.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ДП-5В:   Прибор ДП-5В обеспечивает требуемые характеристики после 1 минуты самопрогрева. Диапазон измерения по гамма-излучению от 0,05

Слайд 15Порядок подготовки прибора к работе
достать пульт управления
подсоединить головные телефоны
вставить элементы питания
перевести

экран в положение «К»

переключить на поддиапазоны х1000, х100 - стрелка не отклоняется, щелчков нет

переключить на поддиапазоны х10, стрелка отклоняется на контрольное деление, щелчки в телефонах, сброс. Снять показания прибора и сверить их с формулярными.

переключить на поддиапазон х 1, сброс; х0,1, сброс – стрелка зашкаливает, частые щелчки в телефонах

Сброс, переключить поддиапазон на «0», Поворотный экран установить в положение «γ».

Доклад «ПРИБОР К РАБОТЕ ГОТОВ!»

Порядок подготовки прибора к работедостать пульт управленияподсоединить головные телефонывставить элементы питанияперевести экран в положение «К»переключить на поддиапазоны

Слайд 16Порядок работы с прибором
ИЗМЕРЕНИЕ ГАММА-ИЗЛУЧЕНИЯ
В положении Г экрана

блока детектирования прибор регистрирует мощность дозы гамма-излучения в месте расположения блока детектирования.
На поддиапазоне 1 показания считываются по шкале микроамперметра 0-200. На остальных поддиапазонах показания считываются по шкале микроамперметра 0-5, умножаются на коэффициент соответствующего поддиапазона.
Определение заражения радиоактивными веществами поверхностей тела, одежды и т. д. проводится путем измерения мощности экспозиционной дозы гамма-излучения до этих объектов на расстоянии между блоком детектирования прибора и обследуемым объектом 1-1,5 см.

ОБНАРУЖЕНИЕ БЕТА-ИЗЛУЧЕНИЙ
Поверните экран на блоке детектирования в положение Б. Поднесите блок детектирования к обследуемой поверхности на расстояние 1-1,5 см. Ручку переключателя поддиапазонов последовательно ставьте в положение х0,1, xl, х10 до получения отклонения стрелки микроамперметра в пределах шкалы.
В положении экрана Б на блоке детектирования измеряется мощность дозы суммарного бета-гамма-излучения.
Увеличение показаний прибора на одном и том же поддиапазоне по сравнению с гамма-измерением показывает о наличии бета-излучений.
Выключите прибор после окончания работы.
Порядок работы с приборомИЗМЕРЕНИЕ ГАММА-ИЗЛУЧЕНИЯ   В положении Г экрана блока детектирования прибор регистрирует мощность дозы

Слайд 17Измерение уровня радиации на местности

Измерение уровня радиации на местности

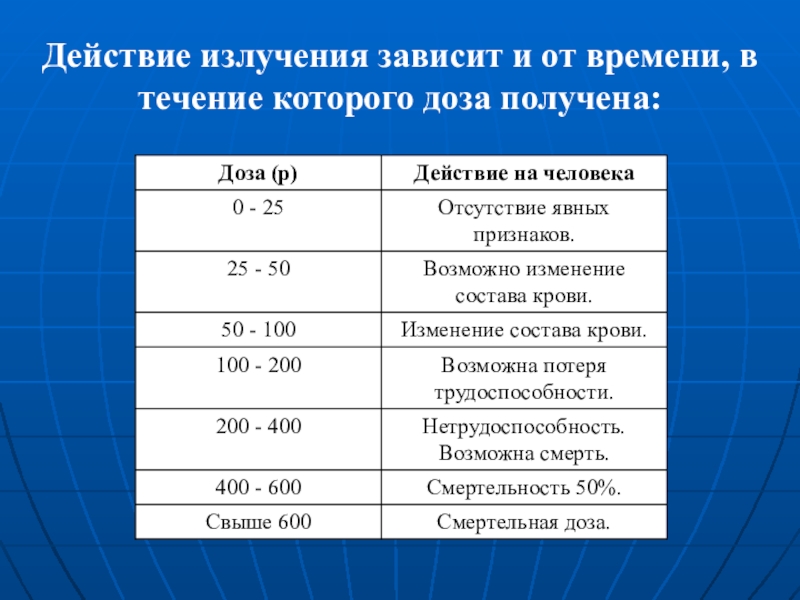

Слайд 18Действие излучения зависит и от времени, в течение которого доза получена:


Действие излучения зависит и от времени, в течение которого доза получена:

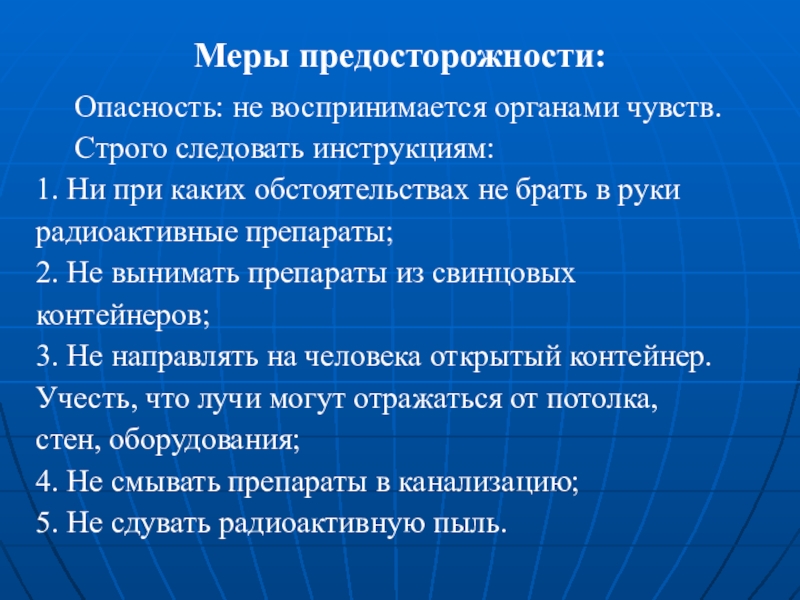

Слайд 19Меры предосторожности:
Опасность: не воспринимается органами чувств.

Строго следовать инструкциям:
1. Ни при каких обстоятельствах не брать в руки
радиоактивные препараты;
2. Не вынимать препараты из свинцовых
контейнеров;
3. Не направлять на человека открытый контейнер.
Учесть, что лучи могут отражаться от потолка,
стен, оборудования;
4. Не смывать препараты в канализацию;
5. Не сдувать радиоактивную пыль.
Меры предосторожности:   Опасность: не воспринимается органами чувств.   Строго следовать инструкциям:1. Ни при каких

Слайд 20Защита от радиоактивных лучей:
α - частицы - задерживаются

воздухом несколько сантиметров, но если попадут внутрь человека с воздухом, едой, через рану, то чрезвычайно опасны.
β - излучение - в воздухе проходит до 5 м, в организм человека проходят до 2 см. Защищаться алюминиевой пластиной несколько мм.
γ - излучение - проходит через метровый слой воды. Защита – свинец толщиной 6 см.
Нейтроны. Защита - элементы с невысокими атомными номерами, вода, бетон, земля.
Защита от радиоактивных лучей:   α - частицы - задерживаются воздухом несколько сантиметров, но если попадут

Слайд 22Влияние радиации на наследственность

Влияние радиации на наследственность

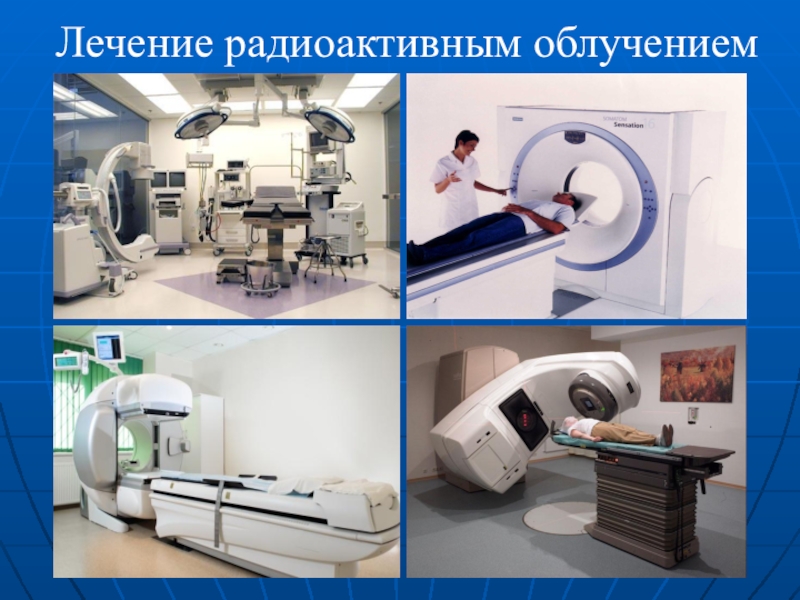

Слайд 23Лечение радиоактивным облучением

Лечение радиоактивным облучением
