Тема: «Изображения, даваемые линзой».

Санкт-Петербург
2020

ГБОУ средняя школа №238 с углубленным изучением английского языка Адмиралтейского района Санкт-Петербурга

Урок в 8 классе.

Автор – составитель:
учитель физики Глазков И.А.

Цель урока: Сформировать навыки построения изображений, даваемых линзой, на основе полученных знаний.

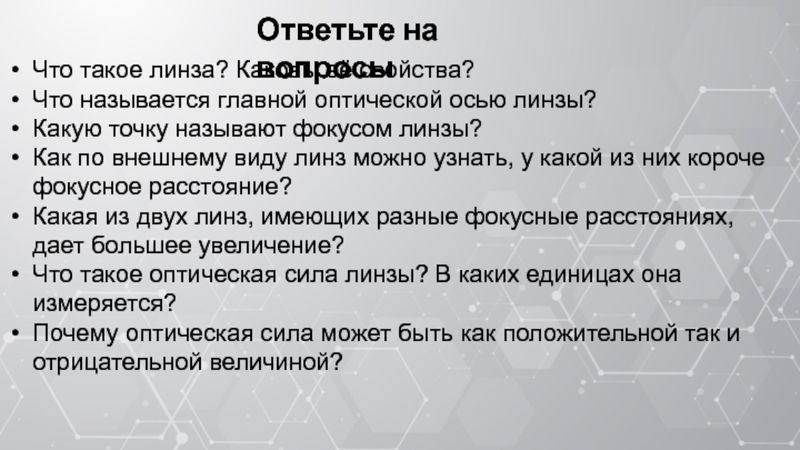

Ответьте на вопросы

Что такое линза? Каковы её свойства?
Что называется главной оптической осью линзы?
Какую точку называют фокусом линзы?
Как по внешнему виду линз можно узнать, у какой из них короче фокусное расстояние?
Какая из двух линз, имеющих разные фокусные расстояниях, дает большее увеличение?
Что такое оптическая сила линзы? В каких единицах она измеряется?
Почему оптическая сила может быть как положительной так и отрицательной величиной?

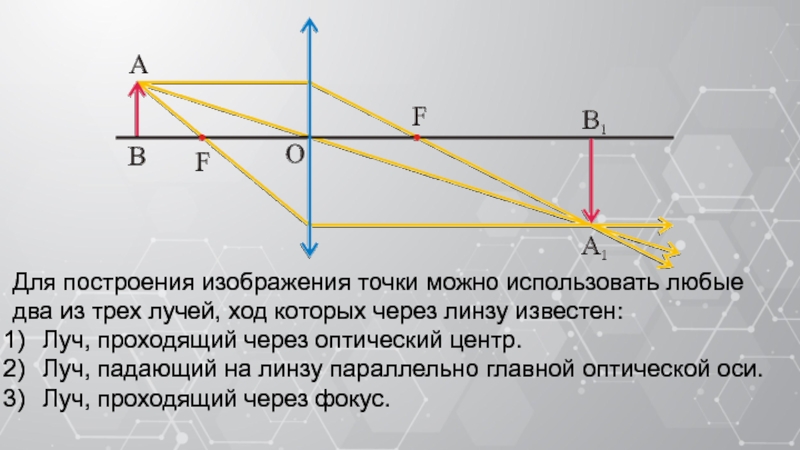

Для построения изображения точки можно использовать любые два из трех лучей, ход которых через линзу известен:
Луч, проходящий через оптический центр.
Луч, падающий на линзу параллельно главной оптической оси.
Луч, проходящий через фокус.

d - расстояние от предмета до линзы;
f - расстояние от линзы до изображения;
f>0 - для действительного изображения, f<0 – для мнимого;
d>0 - если на линзу падает расходящийся пучок лучей
(действительный источник);
d<0 - если пучок сходящийся.

d

f

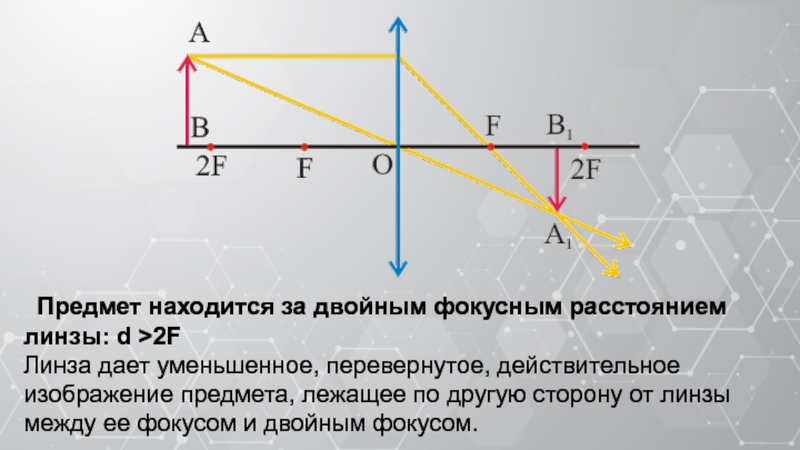

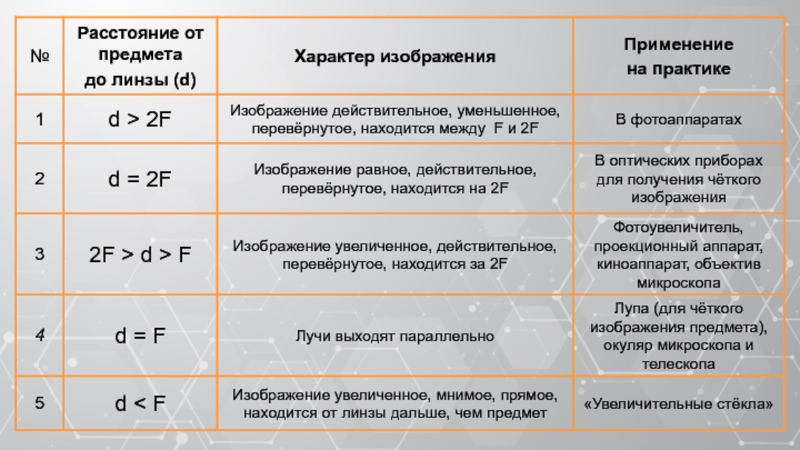

Предмет находится за двойным фокусным расстоянием линзы: d >2F
Линза дает уменьшенное, перевернутое, действительное изображение предмета, лежащее по другую сторону от линзы между ее фокусом и двойным фокусом.

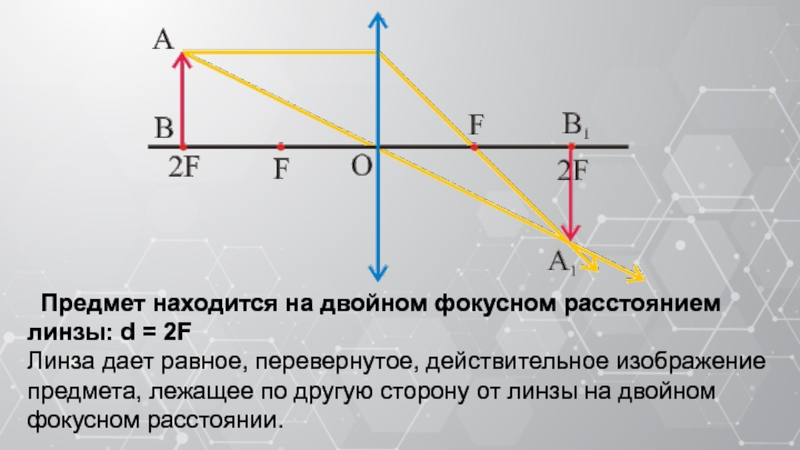

Предмет находится на двойном фокусном расстоянием линзы: d = 2F
Линза дает равное, перевернутое, действительное изображение предмета, лежащее по другую сторону от линзы на двойном фокусном расстоянии.

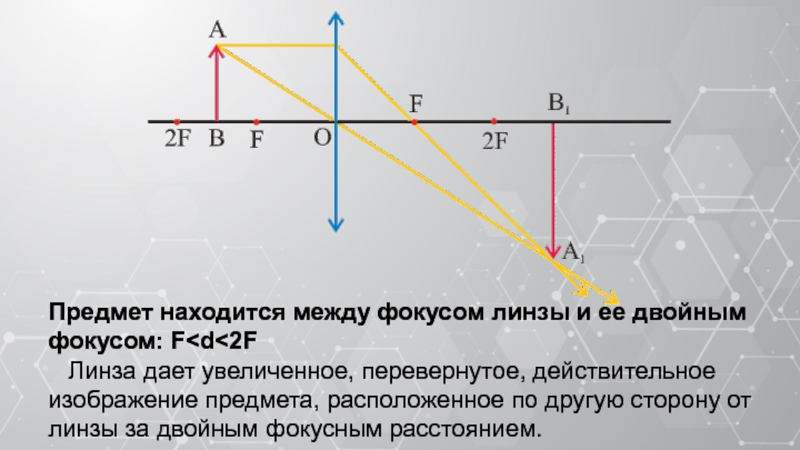

Предмет находится между фокусом линзы и ее двойным
фокусом: F Линза дает увеличенное, перевернутое, действительное
изображение предмета, расположенное по другую сторону от
линзы за двойным фокусным расстоянием.

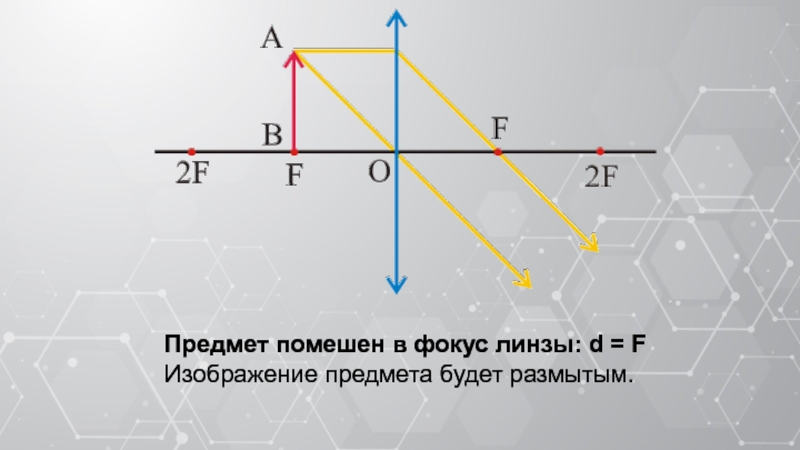

Предмет помешен в фокус линзы: d = F
Изображение предмета будет размытым.

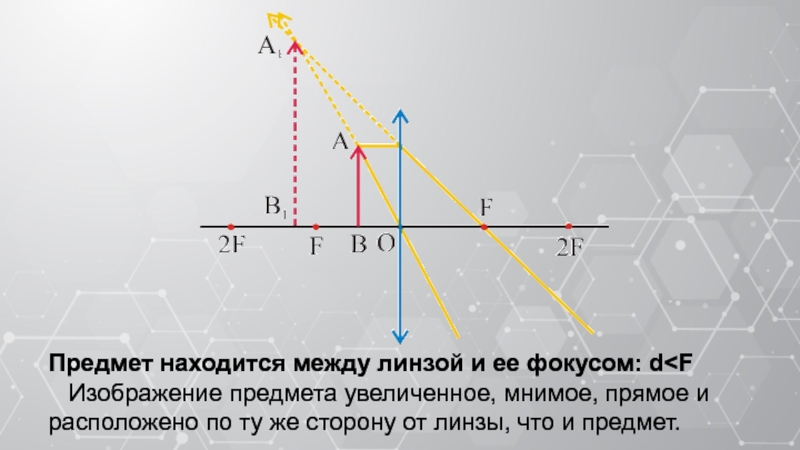

Предмет находится между линзой и ее фокусом: d Изображение предмета увеличенное, мнимое, прямое и
расположено по ту же сторону от линзы, что и предмет.

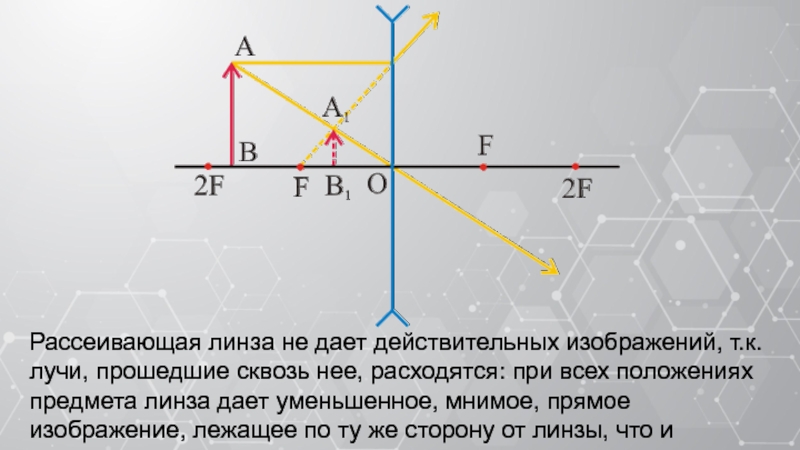

Рассеивающая линза не дает действительных изображений, т.к. лучи, прошедшие сквозь нее, расходятся: при всех положениях предмета линза дает уменьшенное, мнимое, прямое изображение, лежащее по ту же сторону от линзы, что и предмет.

Решите задачи

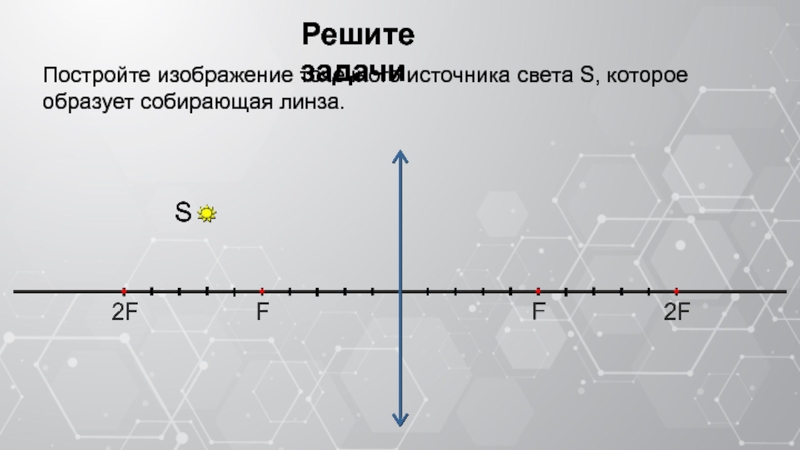

Постройте изображение точечного источника света S, которое образует собирающая линза.

S

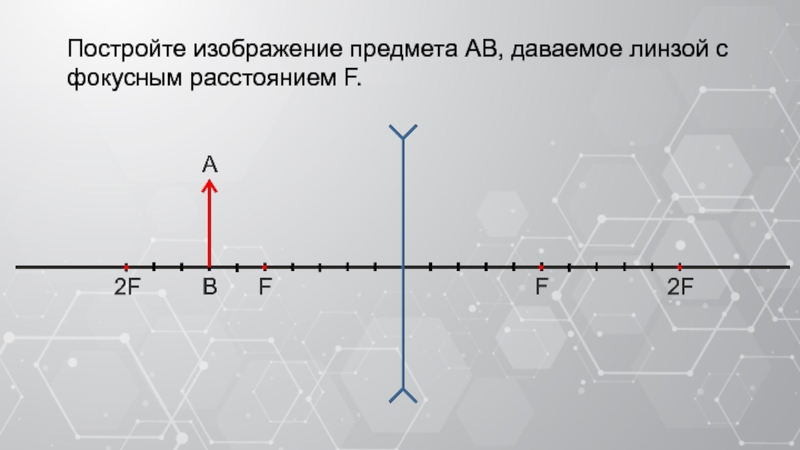

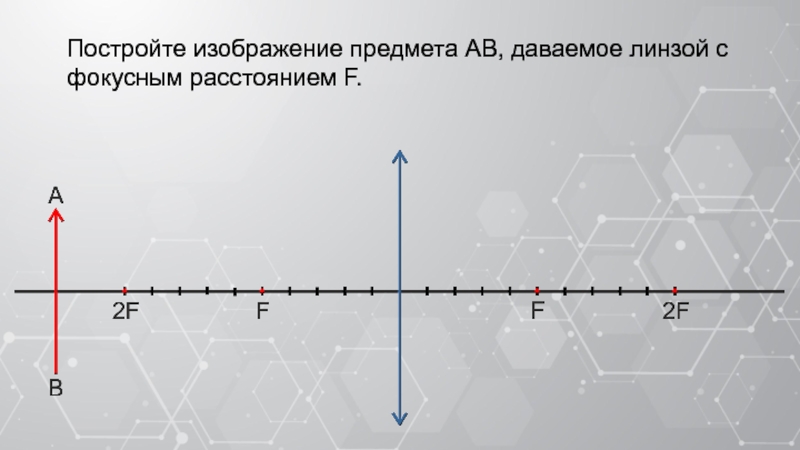

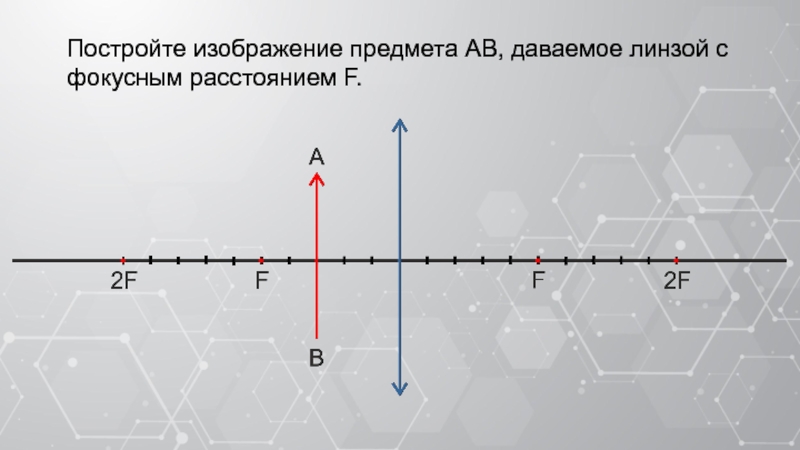

Постройте изображение предмета АВ, даваемое линзой с фокусным расстоянием F.

Постройте изображение предмета АВ, даваемое линзой с фокусным расстоянием F.

Постройте изображение предмета АВ, даваемое линзой с фокусным расстоянием F.

Постройте изображение предмета АВ, даваемое линзой с фокусным расстоянием F.

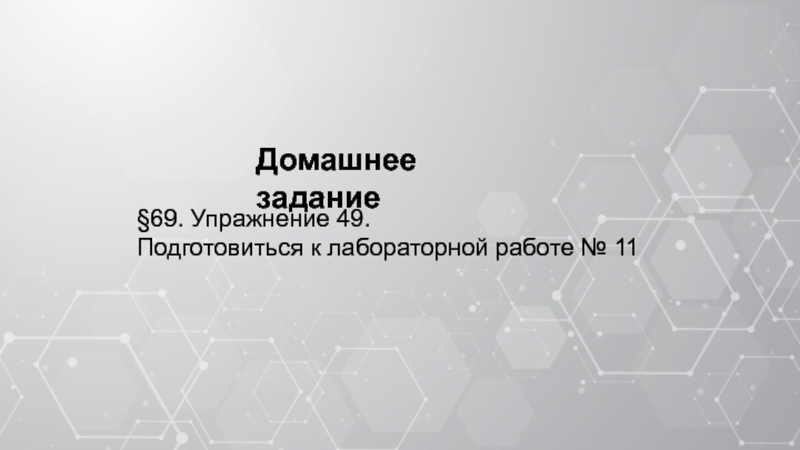

Домашнее задание

§69. Упражнение 49.
Подготовиться к лабораторной работе № 11

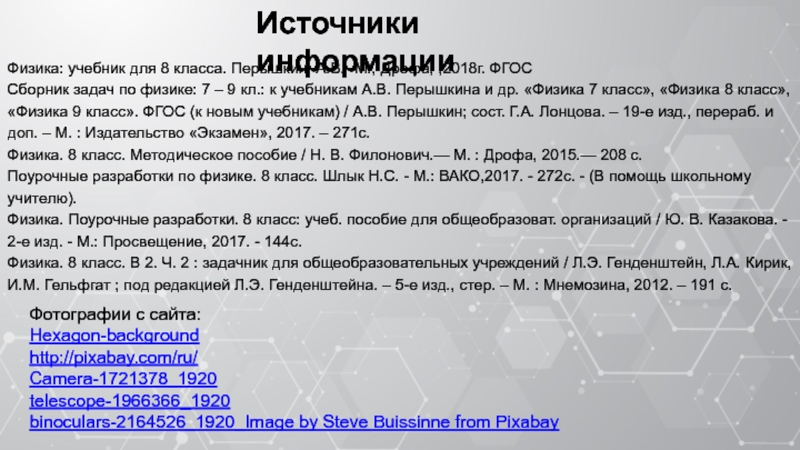

Источники информации

Фотографии с сайта:
Hexagon-background
http://pixabay.com/ru/
Camera-1721378_1920
telescope-1966366_1920
binoculars-2164526_1920_Image by Steve Buissinne from Pixabay

Физика: учебник для 8 класса. Перышкин А.В. -М., Дрофа, ,2018г. ФГОС
Сборник задач по физике: 7 – 9 кл.: к учебникам А.В. Перышкина и др. «Физика 7 класс», «Физика 8 класс», «Физика 9 класс». ФГОС (к новым учебникам) / А.В. Перышкин; сост. Г.А. Лонцова. – 19-е изд., перераб. и доп. – М. : Издательство «Экзамен», 2017. – 271с.
Физика. 8 класс. Методическое пособие / Н. В. Филонович.— М. : Дрофа, 2015.— 208 с.
Поурочные разработки по физике. 8 класс. Шлык Н.С. - М.: ВАКО,2017. - 272с. - (В помощь школьному учителю).
Физика. Поурочные разработки. 8 класс: учеб. пособие для общеобразоват. организаций / Ю. В. Казакова. - 2-е изд. - М.: Просвещение, 2017. - 144с.
Физика. 8 класс. В 2. Ч. 2 : задачник для общеобразовательных учреждений / Л.Э. Генденштейн, Л.А. Кирик, И.М. Гельфгат ; под редакцией Л.Э. Генденштейна. – 5-е изд., стер. – М. : Мнемозина, 2012. – 191 с.
