Артемовская общеобразовательная школа I-III ступеней №

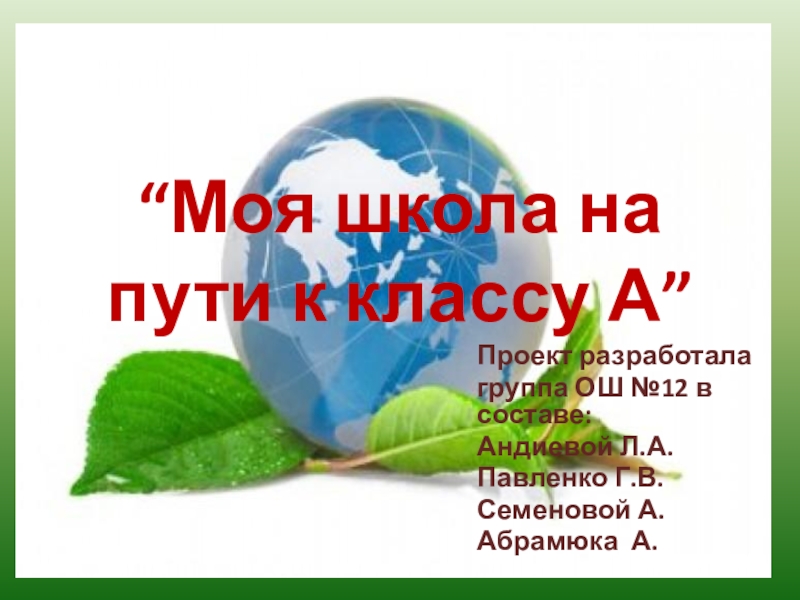

Слайд 1Проект разработала
группа ОШ №12 в составе:
Андиевой Л.А.
Павленко Г.В.
Семеновой А.
Абрамюка А.
“Моя школа

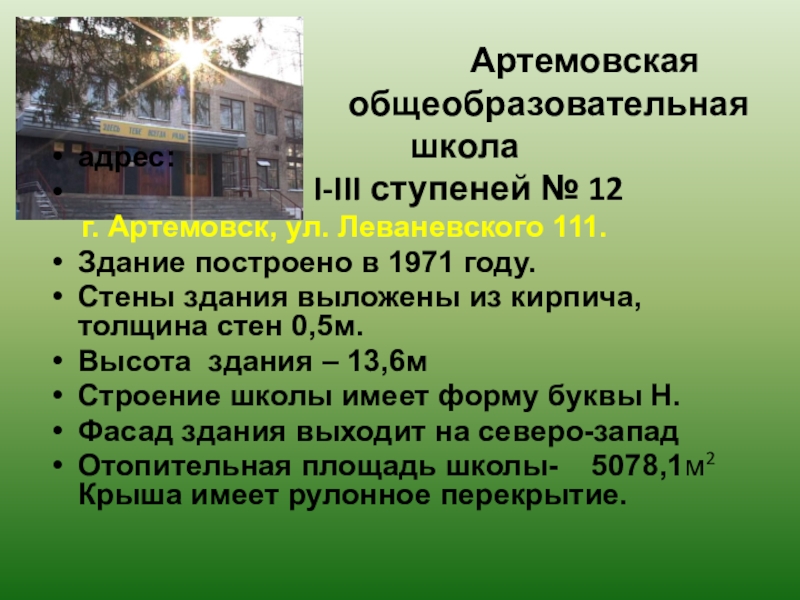

Слайд 2
Артемовская
общеобразовательная школа
I-III ступеней № 12
адрес:
г. Артемовск, ул. Леваневского 111.
Здание построено в 1971 году.
Стены здания выложены из кирпича, толщина стен 0,5м.
Высота здания – 13,6м
Строение школы имеет форму буквы Н.
Фасад здания выходит на северо-запад
Отопительная площадь школы- 5078,1м2 Крыша имеет рулонное перекрытие.

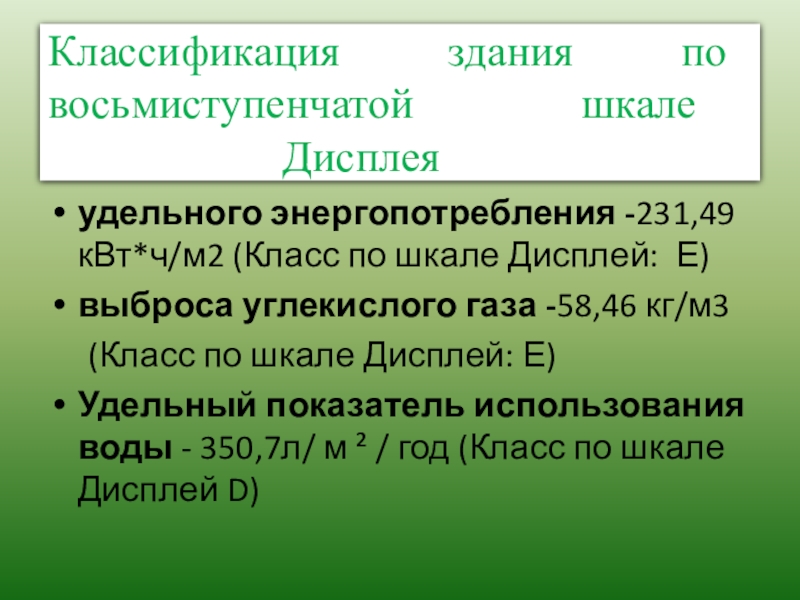

Слайд 3Классификация здания по восьмиступенчатой шкале
Дисплея
удельного энергопотребления -231,49кВт*ч/м2 (Класс по шкале Дисплей: Е)
выброса углекислого газа -58,46 кг/м3
(Класс по шкале Дисплей: Е)
Удельный показатель использования воды - 350,7л/ м ² / год (Класс по шкале Дисплей D)

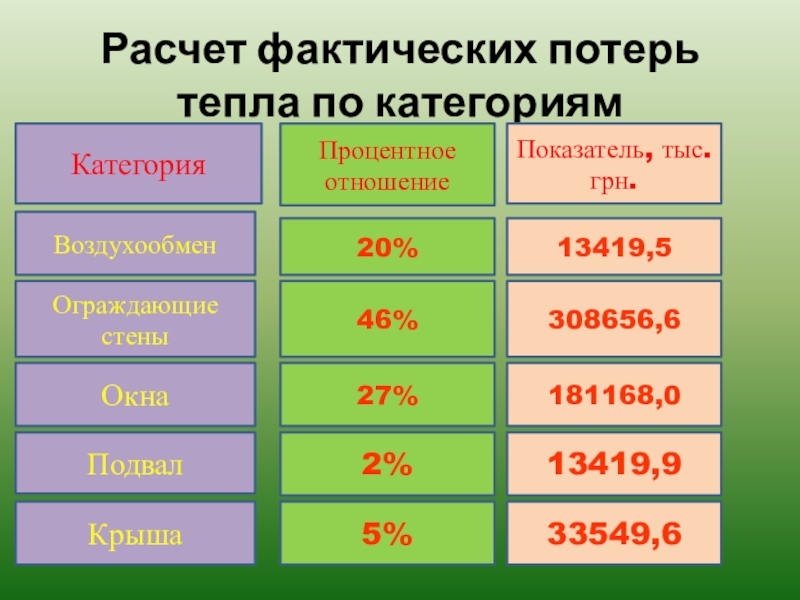

Слайд 4Расчет фактических потерь тепла по категориям
Категория
181168,0
27%
46%
308656,6
13419,5
20%
Воздухообмен
Ограждающие стены
Крыша
Процентное отношение
Показатель,
тыс.грн.
5%
Окна
33549,6
2%
13419,9
Подвал
Слайд 5Мероприятия по уменьшению теплопотерь
I. Мероприятия по уменьшению количества теплопотерь через
окна.
1.1. Замена всех окон на пластиковые
стеклопакеты. (снижение теплопотерь
на 64,%)
1.2. Уменьшение площади
окон на 57,83м²
1.1. Замена всех окон на пластиковые
стеклопакеты. (снижение теплопотерь
на 64,%)
1.2. Уменьшение площади
окон на 57,83м²

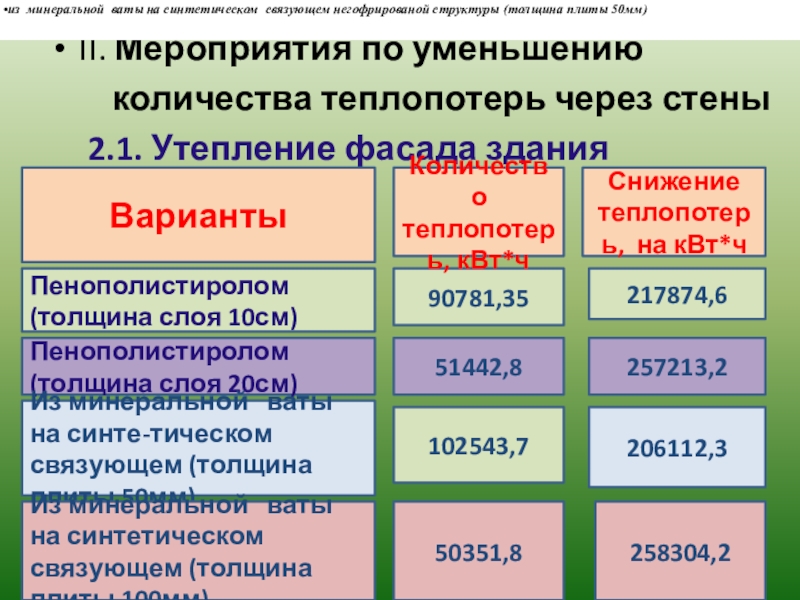

Слайд 6ІІ. Мероприятия по уменьшению
количества теплопотерь
через стены
2.1. Утепление фасада здания
2.1. Утепление фасада здания
Пенополистиролом (толщина слоя 20см)
Варианты
Пенополистиролом (толщина слоя 10см)
Из минеральной ваты на синте-тическом связующем (толщина плиты 50мм)
Из минеральной ваты на синтетическом связующем (толщина плиты 100мм)
206112,3
90781,35
217874,6
Снижение теплопотерь, на кВт*ч
Количество теплопотерь, кВт*ч
51442,8
102543,7
257213,2
из минеральной ваты на синтетическом связующем негофрированой структуры (толщина плиты 50мм)
из минеральной ваты на синтетическом связующем негофрированой структуры (толщина плиты 50мм)
258304,2
50351,8

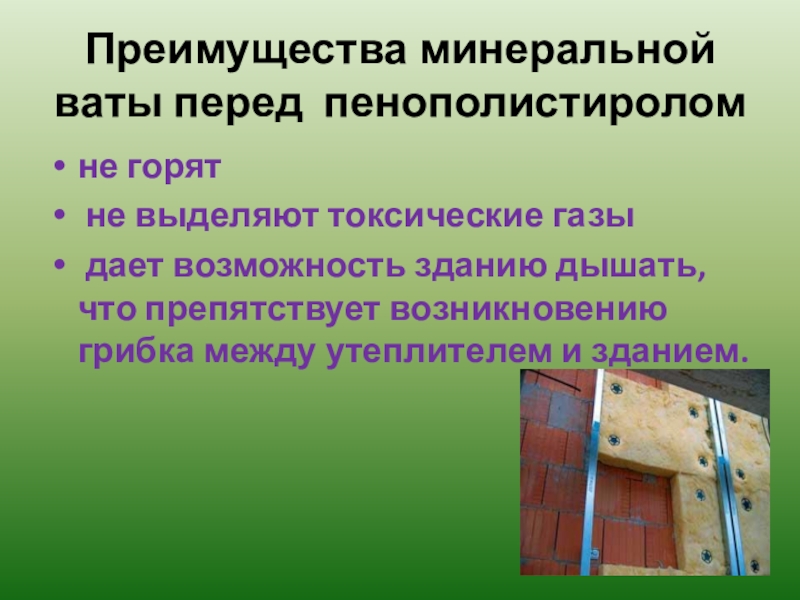

Слайд 7Преимущества минеральной ваты перед пенополистиролом
не горят
не выделяют токсические газы
дает возможность зданию дышать, что препятствует возникновению грибка между утеплителем и зданием.

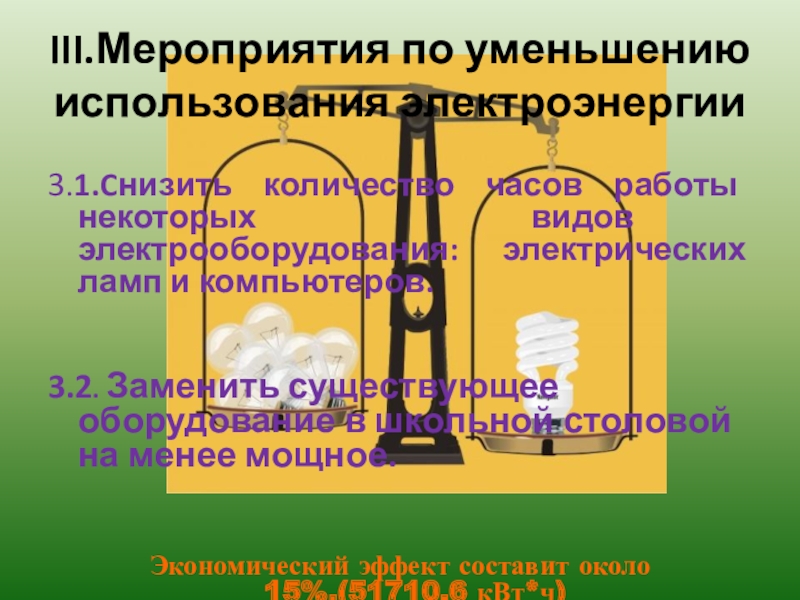

Слайд 8
III.Мероприятия по уменьшению использования электроэнергии
3.1.Cнизить количество часов работы некоторых видов электрооборудования:
электрических ламп и компьютеров.
3.2. Заменить существующее оборудование в школьной столовой на менее мощное.
Экономический эффект составит около 15%.(51710,6 кВт*ч)
3.2. Заменить существующее оборудование в школьной столовой на менее мощное.
Экономический эффект составит около 15%.(51710,6 кВт*ч)
Слайд 9

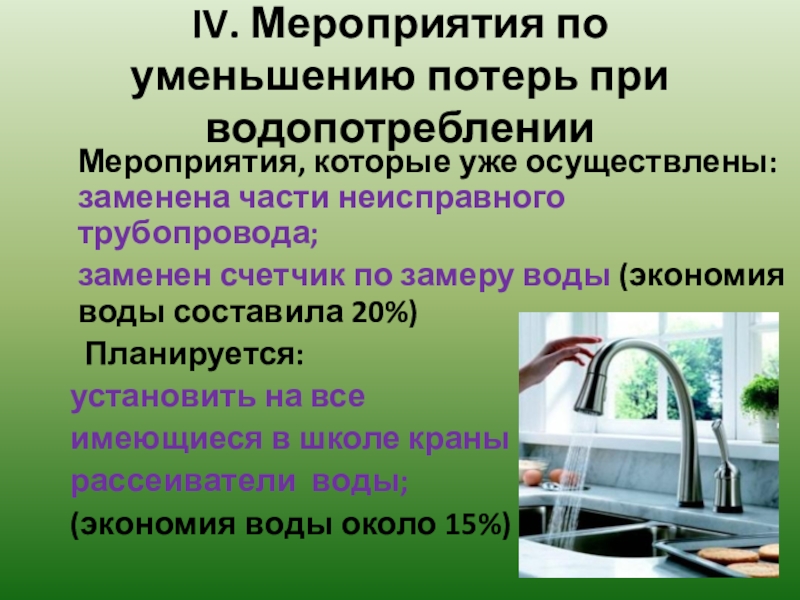

IV. Мероприятия по уменьшению потерь при водопотреблении
Мероприятия, которые уже
осуществлены: заменена части неисправного трубопровода;
заменен счетчик по замеру воды (экономия воды составила 20%)
Планируется:
установить на все
имеющиеся в школе краны
рассеиватели воды;
(экономия воды около 15%)
заменен счетчик по замеру воды (экономия воды составила 20%)
Планируется:
установить на все
имеющиеся в школе краны
рассеиватели воды;
(экономия воды около 15%)

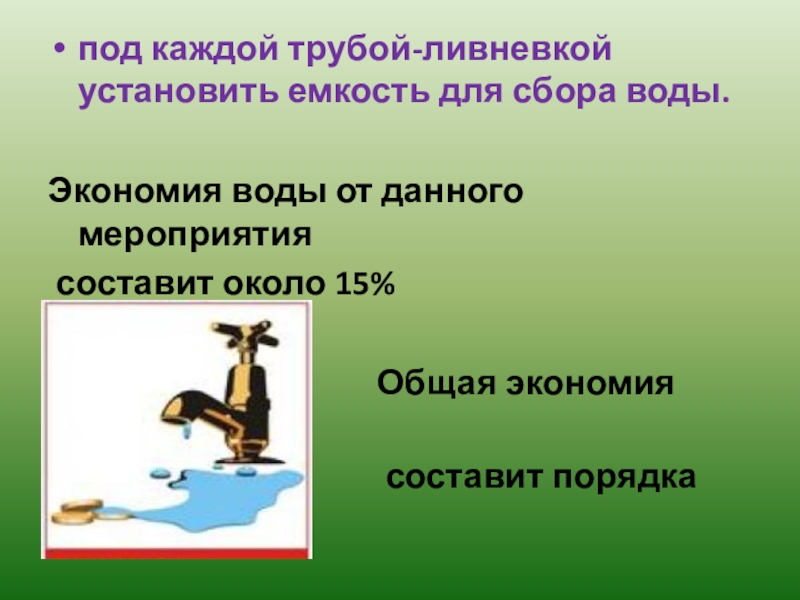

Слайд 10под каждой трубой-ливневкой установить емкость для сбора воды.
Экономия
воды от данного мероприятия
составит около 15%
Общая экономия воды
составит порядка 50%
составит около 15%
Общая экономия воды
составит порядка 50%

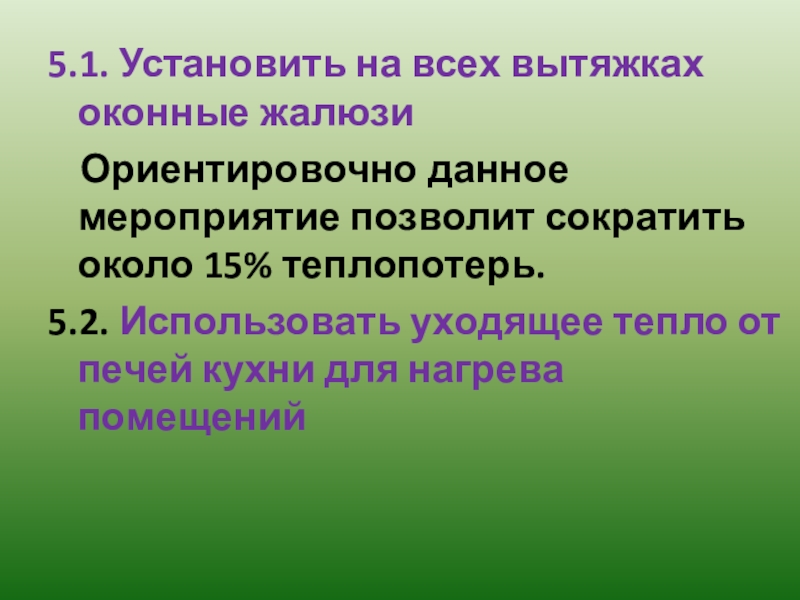

Слайд 115.1. Установить на всех вытяжках оконные жалюзи
Ориентировочно данное мероприятие
позволит сократить около 15% теплопотерь.
5.2. Использовать уходящее тепло от печей кухни для нагрева помещений
5.2. Использовать уходящее тепло от печей кухни для нагрева помещений

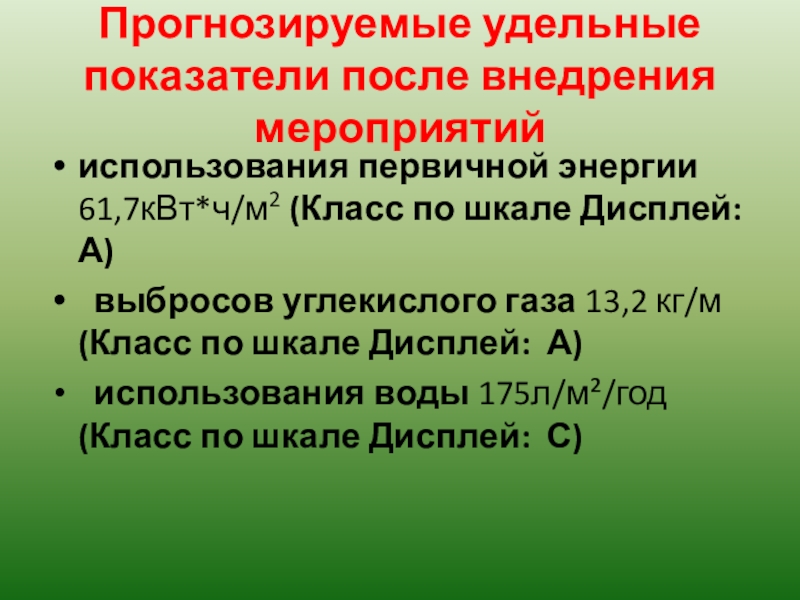

Слайд 12Прогнозируемые удельные показатели после внедрения мероприятий
использования первичной энергии 61,7кВт*ч/м2 (Класс по
шкале Дисплей: А)
выбросов углекислого газа 13,2 кг/м (Класс по шкале Дисплей: А)
использования воды 175л/м²/год (Класс по шкале Дисплей: С)
выбросов углекислого газа 13,2 кг/м (Класс по шкале Дисплей: А)
использования воды 175л/м²/год (Класс по шкале Дисплей: С)
Слайд 13
Альтернативные
источники тепла
Данное мероприятие позволит снизить расход электропотребления приблизительно 50%. Ожидаемое потребление энергии за год после внедренного мероприятия составит 21976 кВт*ч.
удельный показатель использования первичной энергии составит 46,6кВт*ч/м2 (Класс по шкале Дисплей: А)
