ЛИНИИ

Слайд 1ГРАФИЧЕСКОЕ ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ

ГРАФИЧЕСКОЕ ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ

Слайд 5ЛИНИИ

ЛИНИИ

Слайд 6ЛИНИИ

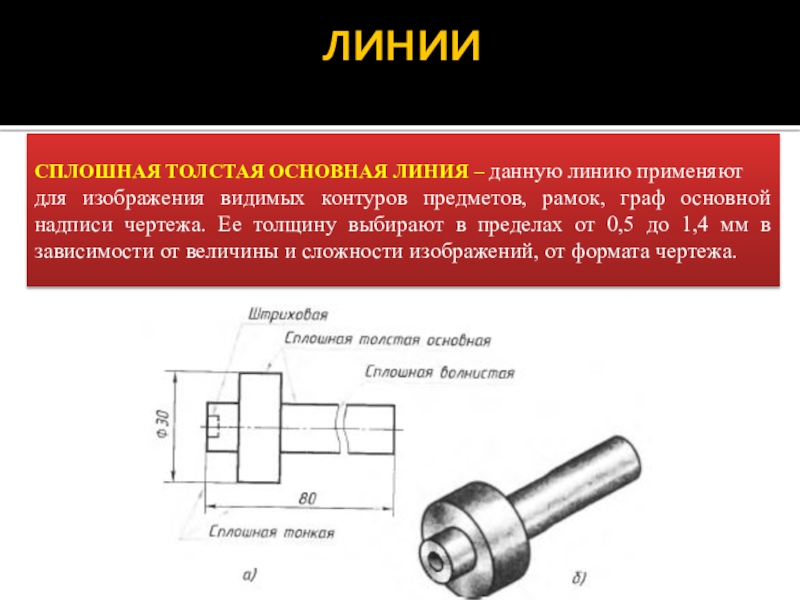

СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ – данную линию применяют
для изображения видимых

контуров предметов, рамок, граф основной надписи чертежа. Ее толщину выбирают в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображений, от формата чертежа.

ЛИНИИСПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ – данную линию применяют для изображения видимых контуров предметов, рамок, граф основной надписи

Слайд 7ЛИНИИ

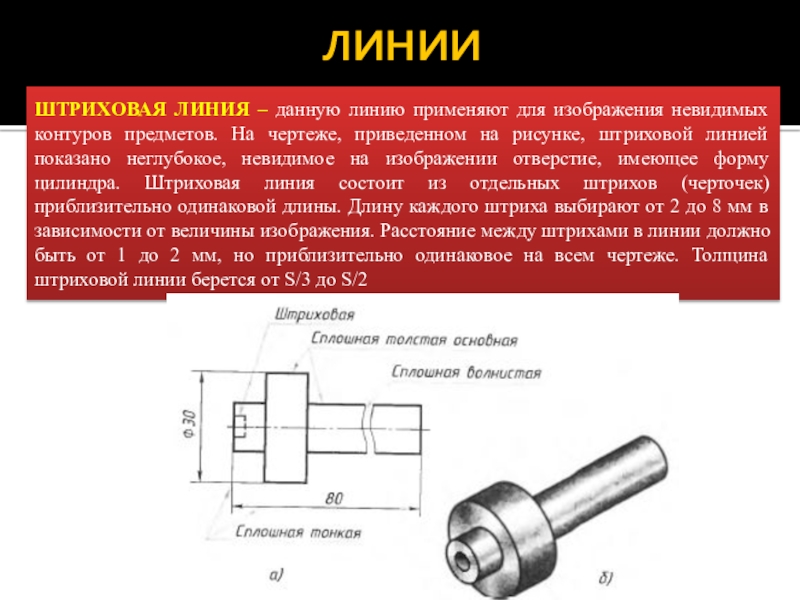

ШТРИХОВАЯ ЛИНИЯ – данную линию применяют для изображения невидимых контуров предметов.

На чертеже, приведенном на рисунке, штриховой линией показано неглубокое, невидимое на изображении отверстие, имеющее форму цилиндра. Штриховая линия состоит из отдельных штрихов (черточек) приблизительно одинаковой длины. Длину каждого штриха выбирают от 2 до 8 мм в зависимости от величины изображения. Расстояние между штрихами в линии должно быть от 1 до 2 мм, но приблизительно одинаковое на всем чертеже. Толщина штриховой линии берется от S/3 до S/2
ЛИНИИШТРИХОВАЯ ЛИНИЯ – данную линию применяют для изображения невидимых контуров предметов. На чертеже, приведенном на рисунке, штриховой

Слайд 8ЛИНИИ
ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ – если изображение симметрично, как, например на рисунке,

то на нем проводят ось симметрии, для этой цели используют штрихпунктирную тонкую линию. Эта линия делит изображение на две одинаковые части. Линия состоит из длинных тонких штрихов от 5 до 30 мм и точек между ними. Вместо точек допускается чертить короткие штрихи – протяжки длиной 1-2 мм. Расстояние между длинными штрихами от 3 до 5 мм. Толщина такой линии от S/3 до S/2.
ЛИНИИШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ – если изображение симметрично, как, например на рисунке, то на нем проводят ось симметрии,

Слайд 9ЛИНИИ

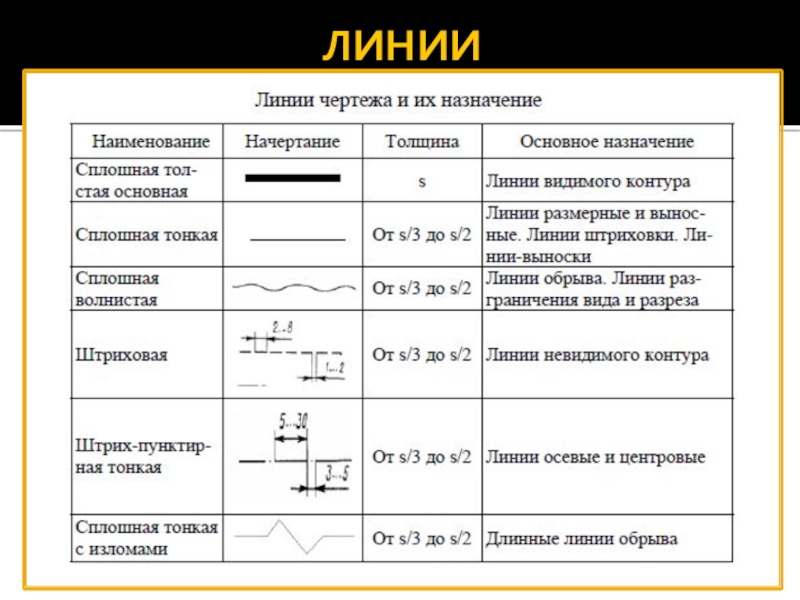

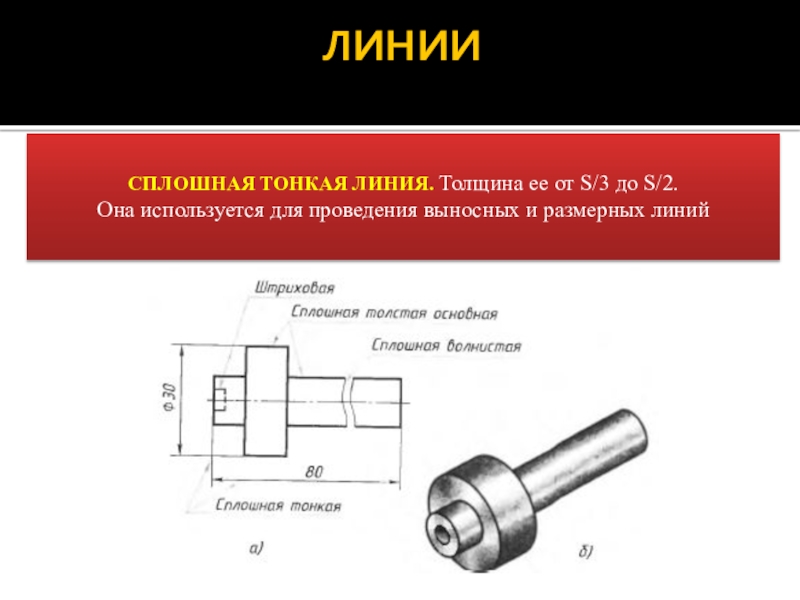

СПЛОШНАЯ ТОНКАЯ ЛИНИЯ. Толщина ее от S/3 до S/2.
Она используется для

проведения выносных и размерных линий

ЛИНИИСПЛОШНАЯ ТОНКАЯ ЛИНИЯ. Толщина ее от S/3 до S/2.Она используется для проведения выносных и размерных линий

Слайд 10ЛИНИИ

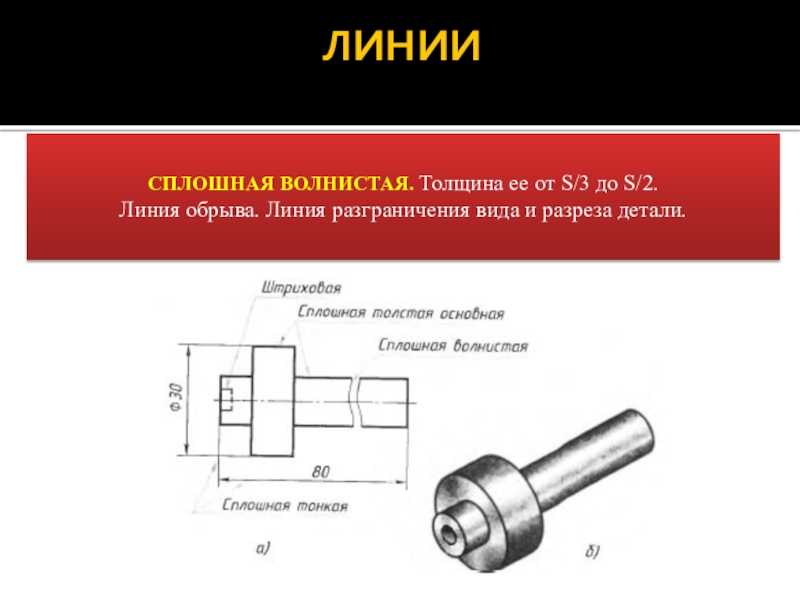

СПЛОШНАЯ ВОЛНИСТАЯ. Толщина ее от S/3 до S/2.
Линия обрыва. Линия разграничения

вида и разреза детали.

ЛИНИИСПЛОШНАЯ ВОЛНИСТАЯ. Толщина ее от S/3 до S/2.Линия обрыва. Линия разграничения вида и разреза детали.

Слайд 11Пример применения различных типов линий

Пример применения различных типов линий

Слайд 12МАСШТАБЫ ГОСТ 2.302 – 68*

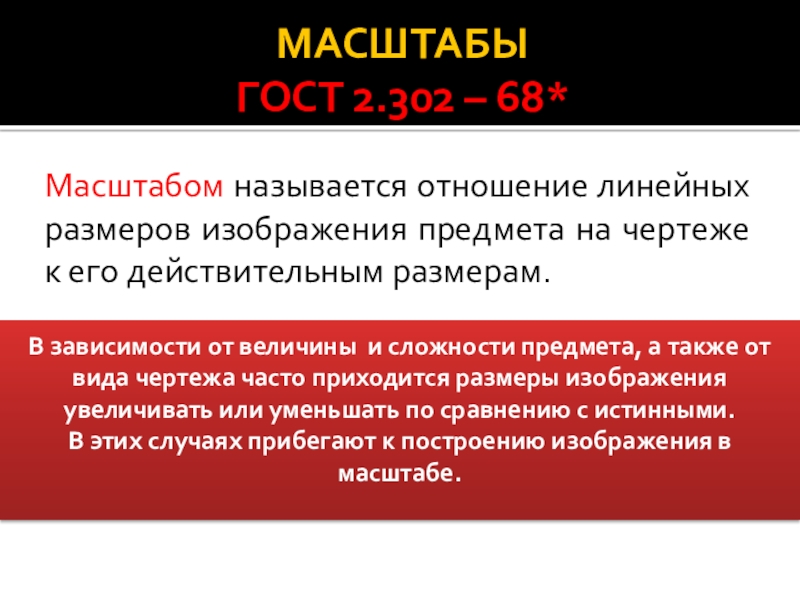

Масштабом называется отношение линейных размеров изображения предмета

на чертеже к его действительным размерам.

В зависимости от величины и сложности предмета, а также от вида чертежа часто приходится размеры изображения увеличивать или уменьшать по сравнению с истинными.
В этих случаях прибегают к построению изображения в масштабе.

МАСШТАБЫ  ГОСТ 2.302 – 68*Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным

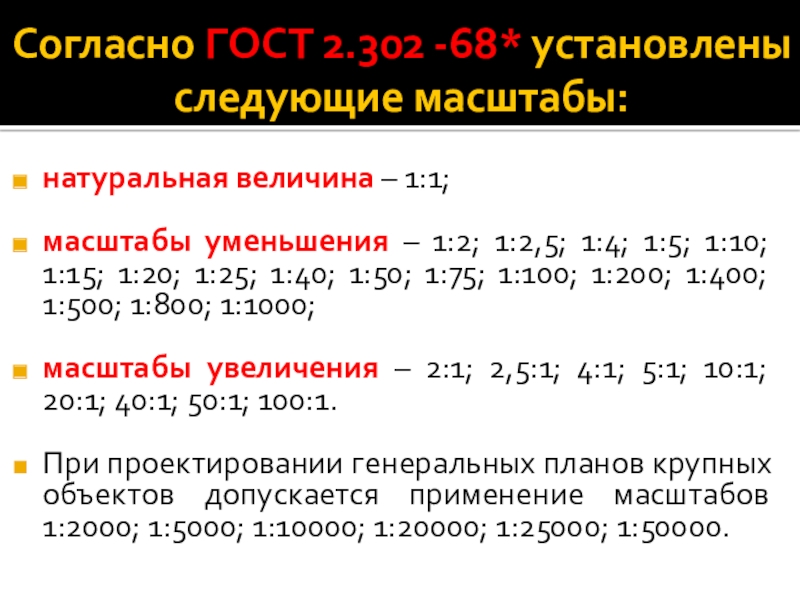

Слайд 13Согласно ГОСТ 2.302 -68* установлены следующие масштабы:
натуральная величина – 1:1;

масштабы уменьшения

– 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;

масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При проектировании генеральных планов крупных объектов допускается применение масштабов 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Согласно ГОСТ 2.302 -68* установлены следующие масштабы:натуральная величина – 1:1;масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10;

Слайд 14Нанесение размеров ГОСТ 2.307-68
РАЗМЕР – числовое значение линейной величины (диаметра, длины

и т.п.) в выбранных единицах измерения.
Нанесение размеров  ГОСТ 2.307-68 РАЗМЕР – числовое значение линейной величины (диаметра, длины и т.п.) в выбранных

Слайд 15Нанесение размеров ГОСТ 2.307-68

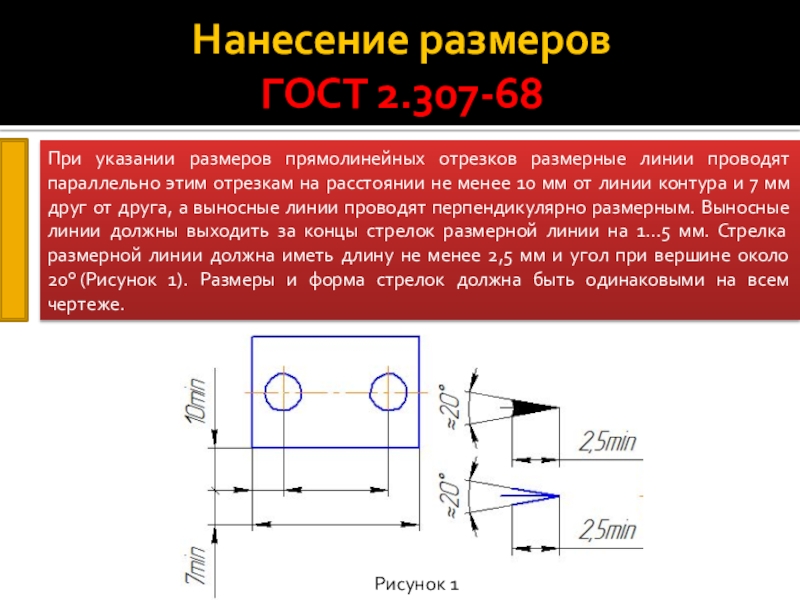

При указании размеров прямолинейных отрезков размерные линии проводят

параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20° (Рисунок 1). Размеры и форма стрелок должна быть одинаковыми на всем чертеже.

Рисунок 1

Нанесение размеров  ГОСТ 2.307-68 При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на

Слайд 16Нанесение размеров ГОСТ 2.307-68

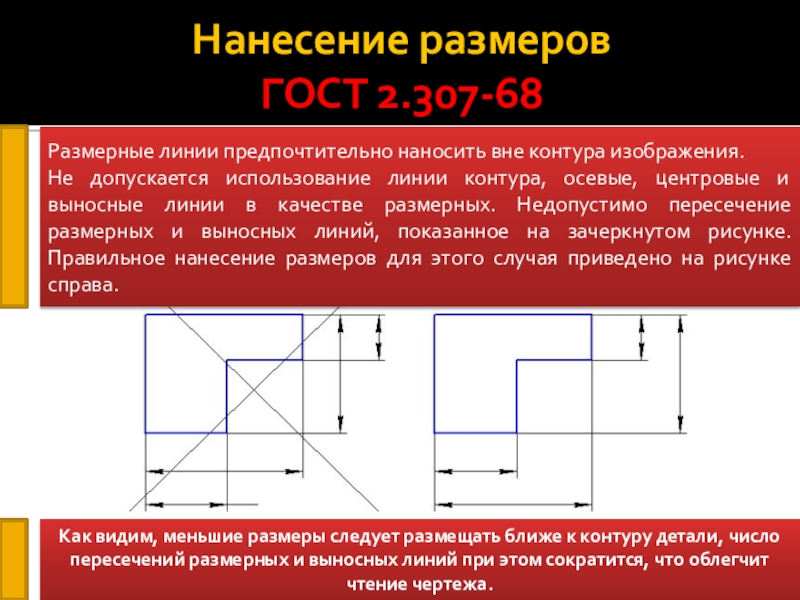

Как видим, меньшие размеры следует размещать ближе к

контуру детали, число пересечений размерных и выносных линий при этом сократится, что облегчит чтение чертежа.

Размерные линии предпочтительно наносить вне контура изображения.
Не допускается использование линии контура, осевые, центровые и выносные линии в качестве размерных. Недопустимо пересечение размерных и выносных линий, показанное на зачеркнутом рисунке. Правильное нанесение размеров для этого случая приведено на рисунке справа.

Нанесение размеров  ГОСТ 2.307-68 Как видим, меньшие размеры следует размещать ближе к контуру детали, число пересечений

Слайд 17Нанесение размеров ГОСТ 2.307-68
При изображении изделия с разрывом размерную линию не

прерывают (Рисунок 3). Размерное число, при этом, должно соответствовать полной длине детали.

Рисунок 3

Нанесение размеров  ГОСТ 2.307-68 При изображении изделия с разрывом размерную линию не прерывают (Рисунок 3). Размерное

Слайд 18Нанесение размеров ГОСТ 2.307-68

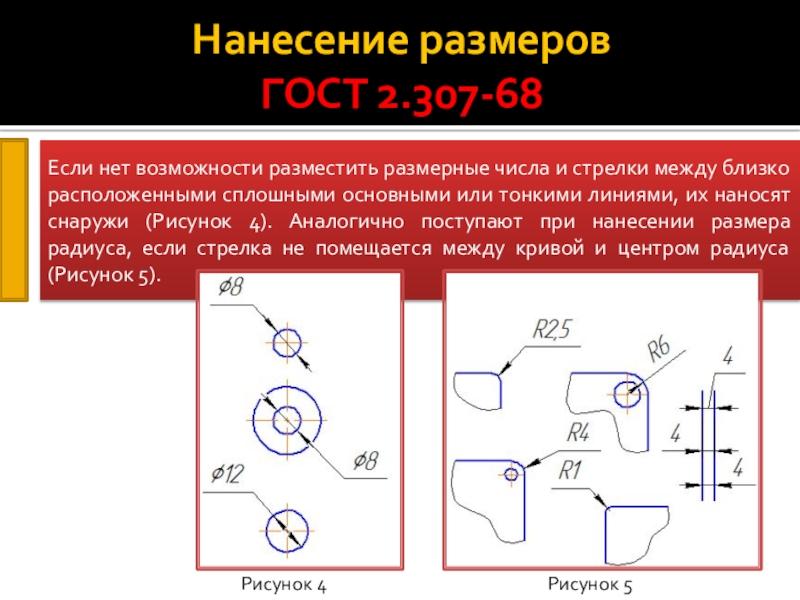

Если нет возможности разместить размерные числа и стрелки

между близко расположенными сплошными основными или тонкими линиями, их наносят снаружи (Рисунок 4). Аналогично поступают при нанесении размера радиуса, если стрелка не помещается между кривой и центром радиуса (Рисунок 5).

Рисунок 4

Рисунок 5

Нанесение размеров  ГОСТ 2.307-68 Если нет возможности разместить размерные числа и стрелки между близко расположенными сплошными

Слайд 19Нанесение размеров ГОСТ 2.307-68

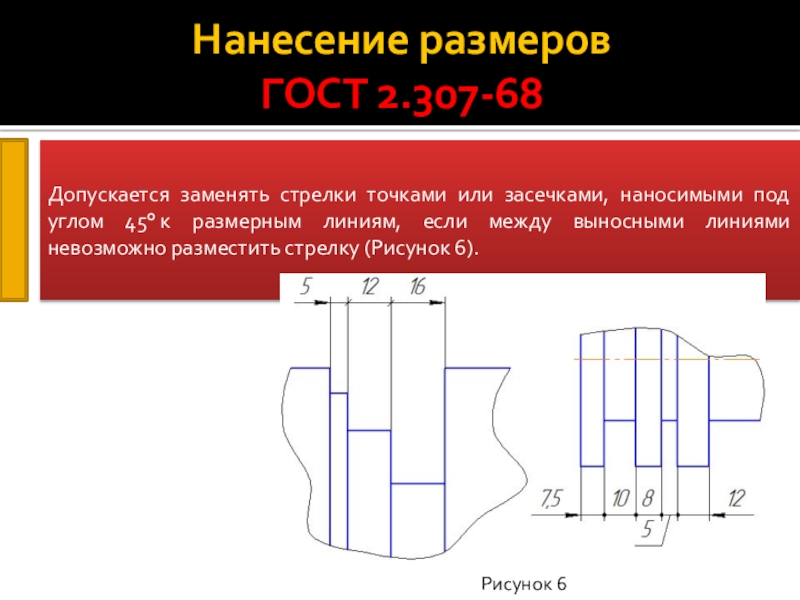

Допускается заменять стрелки точками или засечками, наносимыми под

углом 45° к размерным линиям, если между выносными линиями невозможно разместить стрелку (Рисунок 6).

Рисунок 6

Нанесение размеров  ГОСТ 2.307-68 Допускается заменять стрелки точками или засечками, наносимыми под углом 45° к размерным линиям,

Слайд 20Нанесение размеров ГОСТ 2.307-68

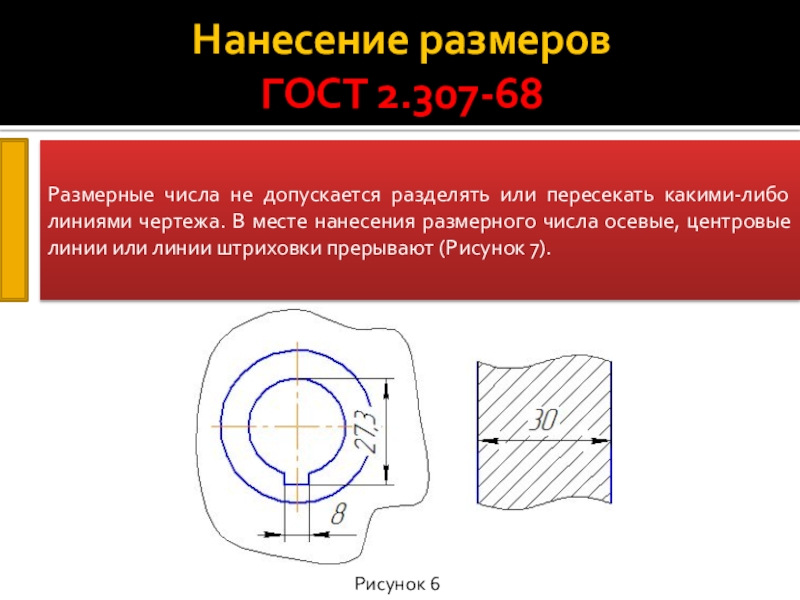

Размерные числа не допускается разделять или пересекать какими-либо

линиями чертежа. В месте нанесения размерного числа осевые, центровые линии или линии штриховки прерывают (Рисунок 7).

Рисунок 6

Нанесение размеров  ГОСТ 2.307-68 Размерные числа не допускается разделять или пересекать какими-либо линиями чертежа. В месте

Слайд 21Нанесение размеров ГОСТ 2.307-68

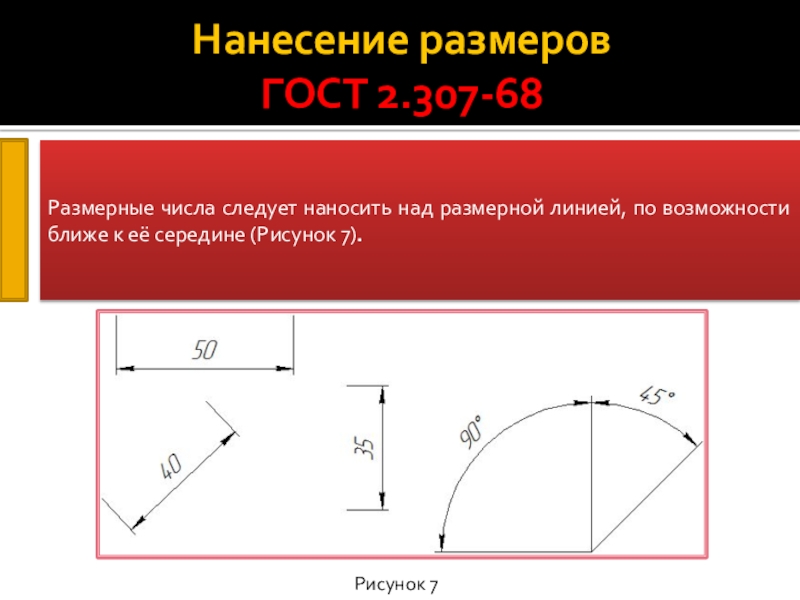

Размерные числа следует наносить над размерной линией, по

возможности ближе к её середине (Рисунок 7).

Рисунок 7

Нанесение размеров  ГОСТ 2.307-68 Размерные числа следует наносить над размерной линией, по возможности ближе к её

Слайд 22Нанесение размеров ГОСТ 2.307-68

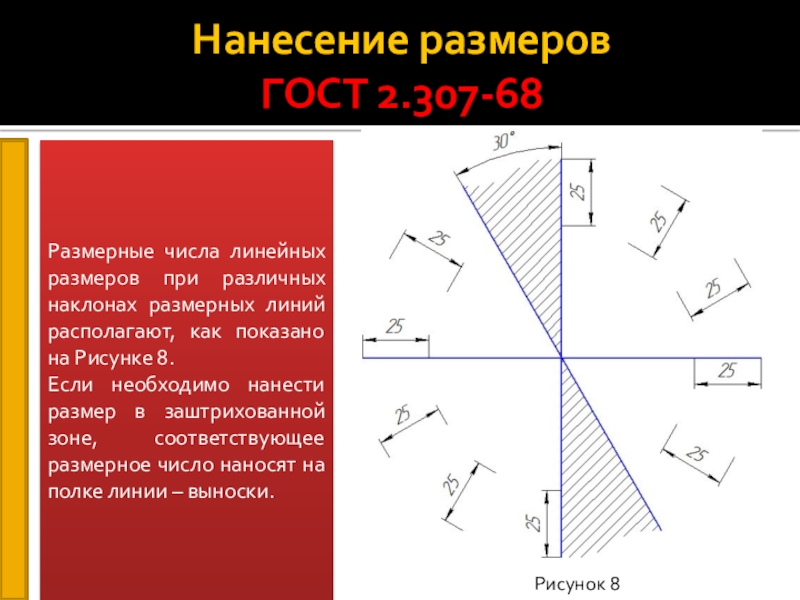

Размерные числа линейных размеров при различных наклонах размерных

линий располагают, как показано на Рисунке 8.
Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии – выноски.

Рисунок 8

Нанесение размеров  ГОСТ 2.307-68 Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано

Слайд 23Нанесение размеров ГОСТ 2.307-68
Угловые размеры наносят так, как показано на Рисунке

9.
В зоне расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости, в зоне расположенной ниже горизонтальной осевой линии – со стороны вогнутости размерной линии.

Рисунок 9

Нанесение размеров  ГОСТ 2.307-68 Угловые размеры наносят так, как показано на Рисунке 9.В зоне расположенной выше

Слайд 24Нанесение размеров ГОСТ 2.307-68
Размерные числа над  параллельными размерными линиями следует располагать

в шахматном порядке (Рисунок 10).

Рисунок 10

Нанесение размеров  ГОСТ 2.307-68 Размерные числа над  параллельными размерными линиями следует располагать в шахматном порядке (Рисунок

Слайд 25Нанесение размеров ГОСТ 2.307-68

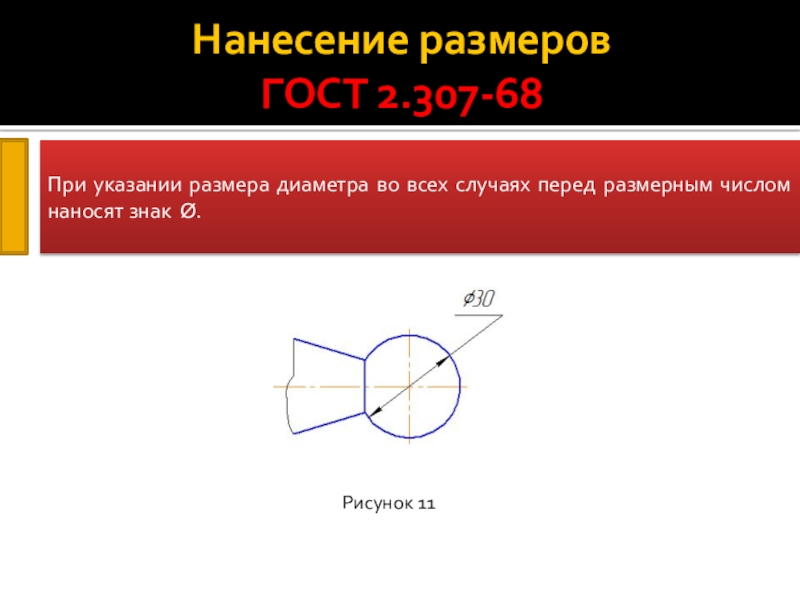

При указании размера диаметра во всех случаях перед

размерным числом наносят знак  Ø.

Рисунок 11

Нанесение размеров  ГОСТ 2.307-68 При указании размера диаметра во всех случаях перед размерным числом наносят знак

Слайд 26Нанесение размеров ГОСТ 2.307-68
При нанесении размера радиуса перед размерным числом помещают

прописную букву R.
При большей величине радиуса центр допускается приближать к дуге, в этом случае размерную линию радиуса показывать с изломом под углом 90°. Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (Рисунок 12).

Рисунок 12

Нанесение размеров  ГОСТ 2.307-68 При нанесении размера радиуса перед размерным числом помещают прописную букву R. При большей

Слайд 27Нанесение размеров ГОСТ 2.307-68

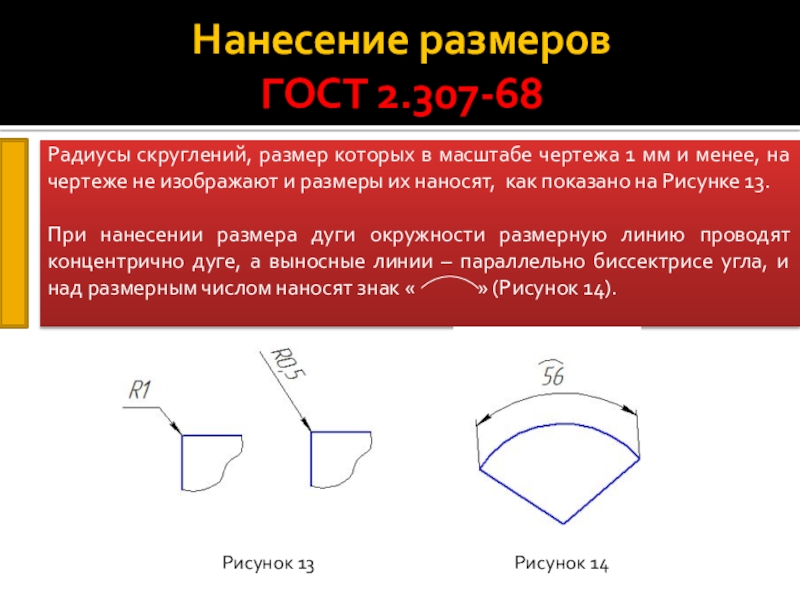

Радиусы скруглений, размер которых в масштабе чертежа 1

мм и менее, на чертеже не изображают и размеры их наносят,  как показано на Рисунке 13.

При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии – параллельно биссектрисе угла, и над размерным числом наносят знак « » (Рисунок 14).

Рисунок 13

Рисунок 14

Нанесение размеров  ГОСТ 2.307-68 Радиусы скруглений, размер которых в масштабе чертежа 1 мм и менее, на

Слайд 28Нанесение размеров ГОСТ 2.307-68
Размеры симметрично расположенных элементов изделия (кроме отверстий) наносят

один раз без указания их количества, группируя, как правило, в одном месте все размеры (Рисунок 15).

Рисунок 15

Нанесение размеров  ГОСТ 2.307-68 Размеры симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания

Слайд 29Нанесение размеров ГОСТ 2.307-68

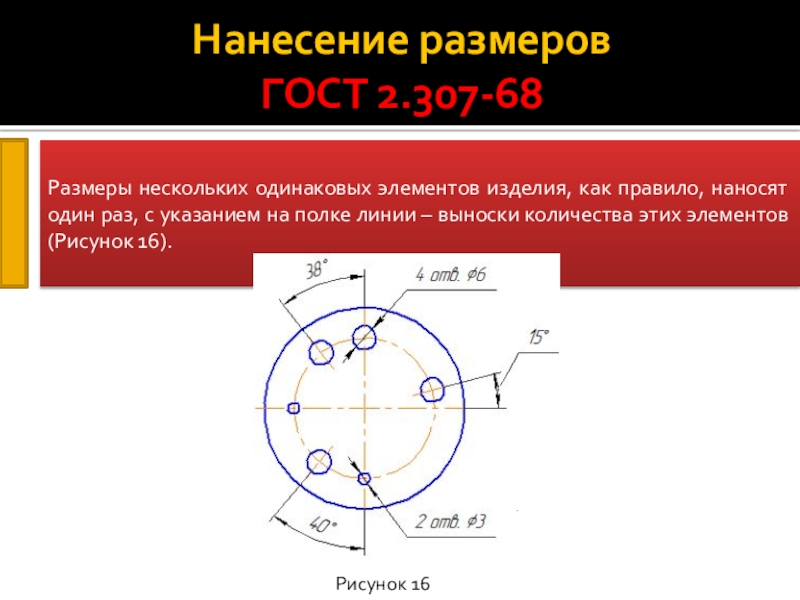

Размеры нескольких одинаковых элементов изделия, как правило, наносят

один раз, с указанием на полке линии – выноски количества этих элементов (Рисунок 16).

Рисунок 16

Нанесение размеров  ГОСТ 2.307-68 Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз, с указанием

Слайд 30Шрифты чертежные ГОСТ 2.304 – 81*
Шрифт (от нем. Schrift) – это

рисунок, начертание букв какого-либо алфавита, цифр и знаков.

ГОСТ устанавливает номера чертежных шрифтов:
1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40
русского, латинского и других алфавитов.

Шрифты чертежные  ГОСТ 2.304 – 81* Шрифт (от нем. Schrift) – это рисунок, начертание букв какого-либо

Слайд 31Шрифты чертежные ГОСТ 2.304 – 81*
Размер шрифта h – величина, определенная

высотой прописных букв в миллиметрах.

Высота прописных букв h измеряется перпендикулярно к основанию строки.

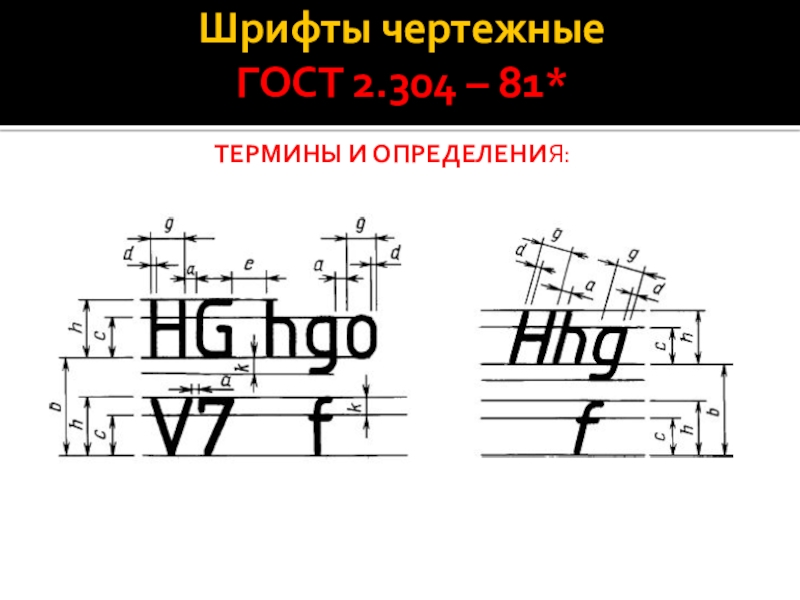

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ:

Высота строчных букв c определяется из отношения их высоты к размеру шрифта h, например, c = 7/10h.

Шрифты чертежные  ГОСТ 2.304 – 81* Размер шрифта h – величина, определенная высотой прописных букв в

Слайд 32Шрифты чертежные ГОСТ 2.304 – 81*

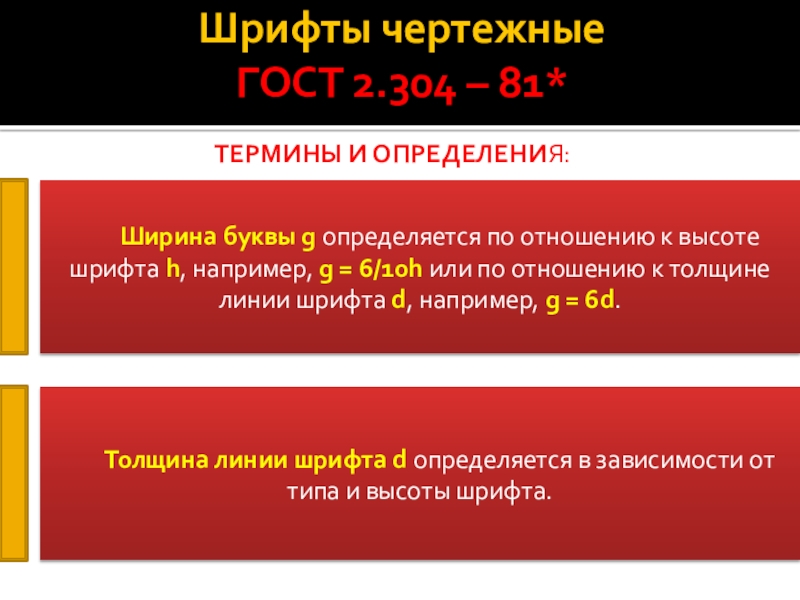

Ширина буквы g определяется по отношению

к высоте шрифта h, например, g = 6/10h или по отношению к толщине линии шрифта d, например, g = 6d.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ:

Толщина линии шрифта d определяется в зависимости от типа и высоты шрифта.

Шрифты чертежные  ГОСТ 2.304 – 81* Ширина буквы g определяется по отношению к высоте шрифта h,

Слайд 33Шрифты чертежные ГОСТ 2.304 – 81*
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ:

Шрифты чертежные  ГОСТ 2.304 – 81* ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ:

Слайд 34Шрифты чертежные ГОСТ 2.304 – 81*

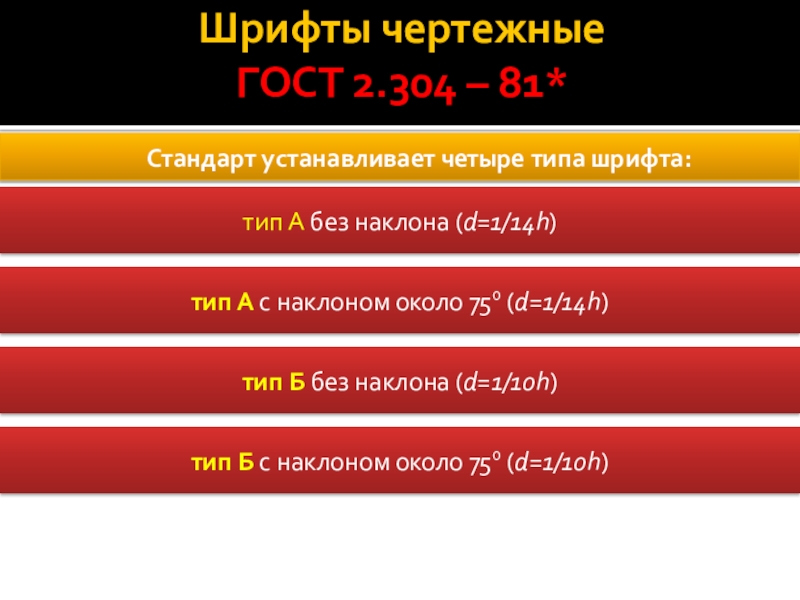

Стандарт устанавливает четыре типа шрифта:
тип А

без наклона (d=1/14h)

тип А с наклоном около 750 (d=1/14h)

тип Б без наклона (d=1/10h)

тип Б с наклоном около 750 (d=1/10h)

Шрифты чертежные  ГОСТ 2.304 – 81* Стандарт устанавливает четыре типа шрифта:тип А без наклона (d=1/14h) тип

Слайд 35Шрифты чертежные ГОСТ 2.304 – 81*
Вспомогательная сетка – сетка, образованная вспомогательными

линиями, в которые вписываются буквы.

Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d
Шрифты чертежные  ГОСТ 2.304 – 81* Вспомогательная сетка – сетка, образованная вспомогательными линиями, в которые вписываются

Слайд 36Шрифты чертежные ГОСТ 2.304 – 81*

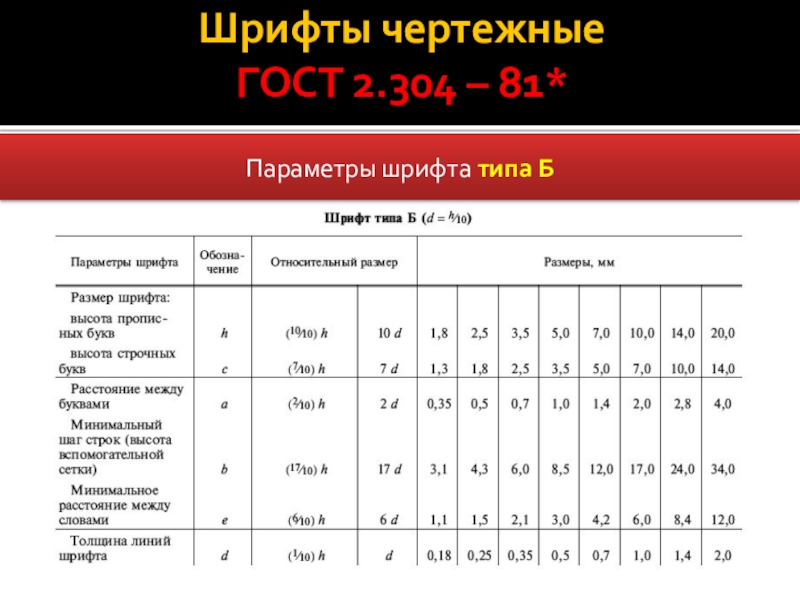

Параметры шрифта типа Б

Шрифты чертежные  ГОСТ 2.304 – 81* Параметры шрифта типа Б

Слайд 37Шрифты чертежные ГОСТ 2.304 – 81*

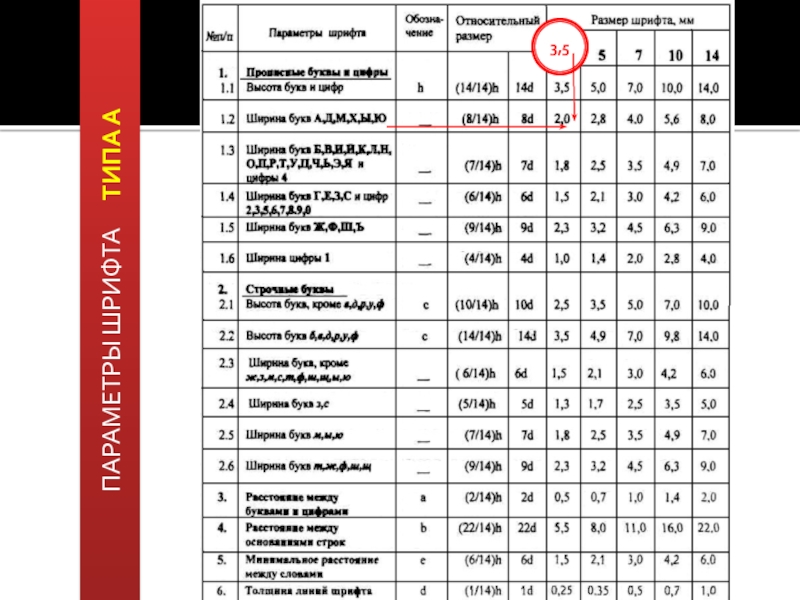

Параметры шрифта типа А

Шрифты чертежные  ГОСТ 2.304 – 81* Параметры шрифта типа А

Слайд 38Шрифты чертежные ГОСТ 2.304 – 81*

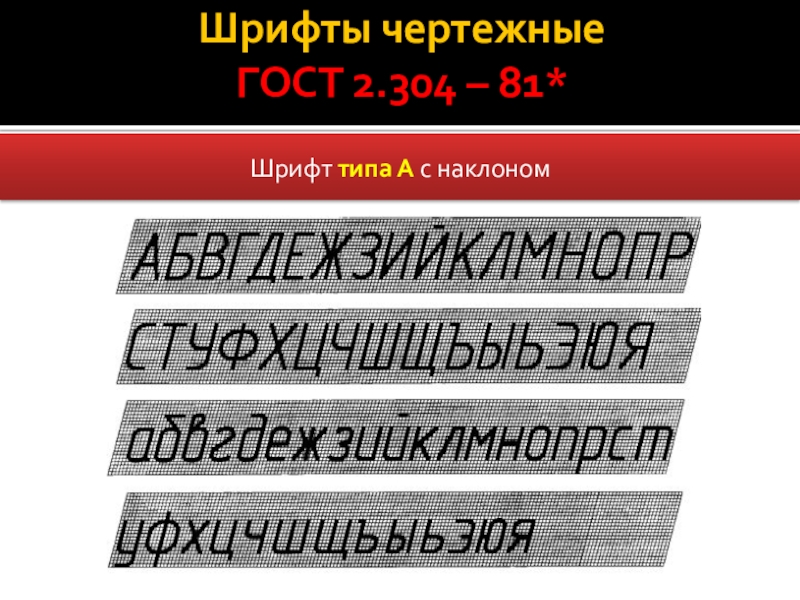

Шрифт типа А с наклоном

Шрифты чертежные  ГОСТ 2.304 – 81* Шрифт типа А с наклоном

Слайд 39Шрифты чертежные ГОСТ 2.304 – 81*
Шрифт типа А без наклона

Шрифты чертежные  ГОСТ 2.304 – 81* Шрифт типа А без наклона

Слайд 40Шрифты чертежные ГОСТ 2.304 – 81*
Шрифт типа А: арабские и римские

цифры
Шрифты чертежные  ГОСТ 2.304 – 81* Шрифт типа А: арабские и римские цифры

Слайд 41ПАРАМЕТРЫ ШРИФТА ТИПА А

ПАРАМЕТРЫ ШРИФТА   ТИПА А

Слайд 42Практическая работа №2 Тема: Шрифты

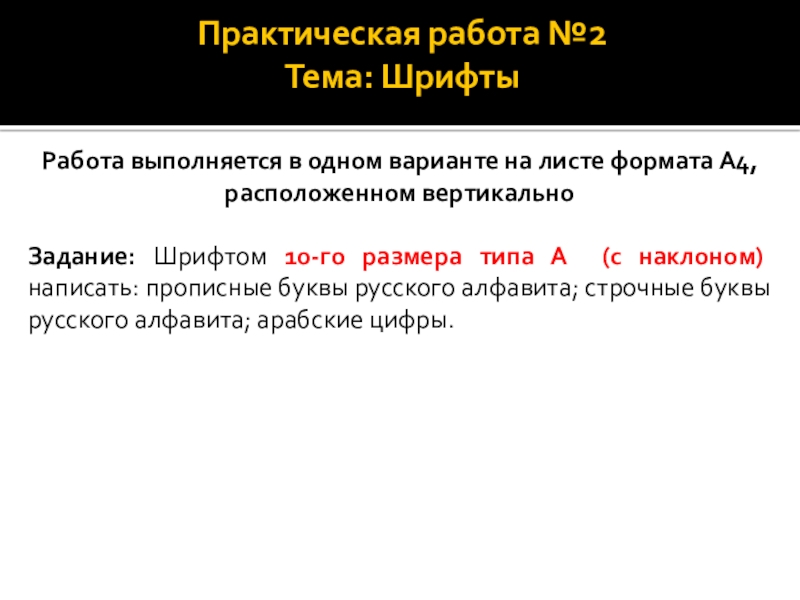

Работа выполняется в одном варианте на листе формата

А4, расположенном вертикально

Задание: Шрифтом 10-го размера типа А (с наклоном) написать: прописные буквы русского алфавита; строчные буквы русского алфавита; арабские цифры.
Практическая работа №2 Тема: Шрифты Работа выполняется в одном варианте на листе формата А4, расположенном вертикальноЗадание: Шрифтом

Слайд 43

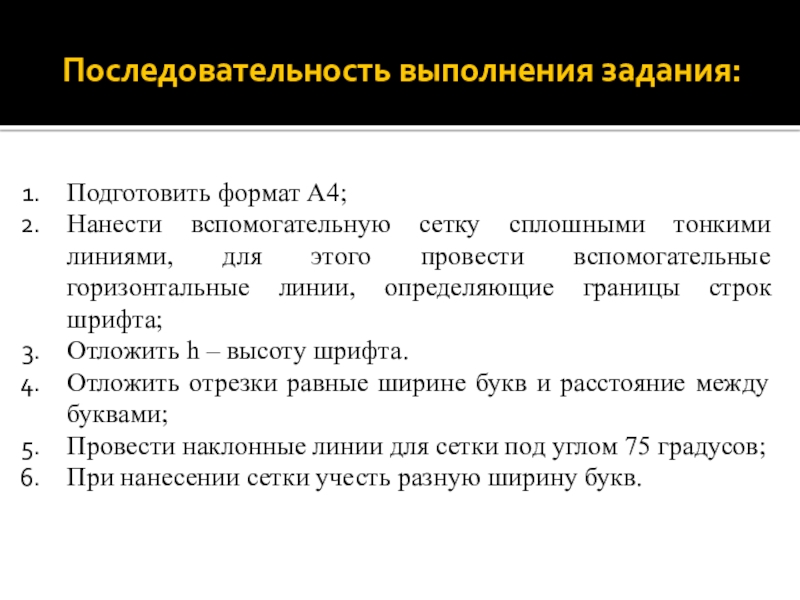

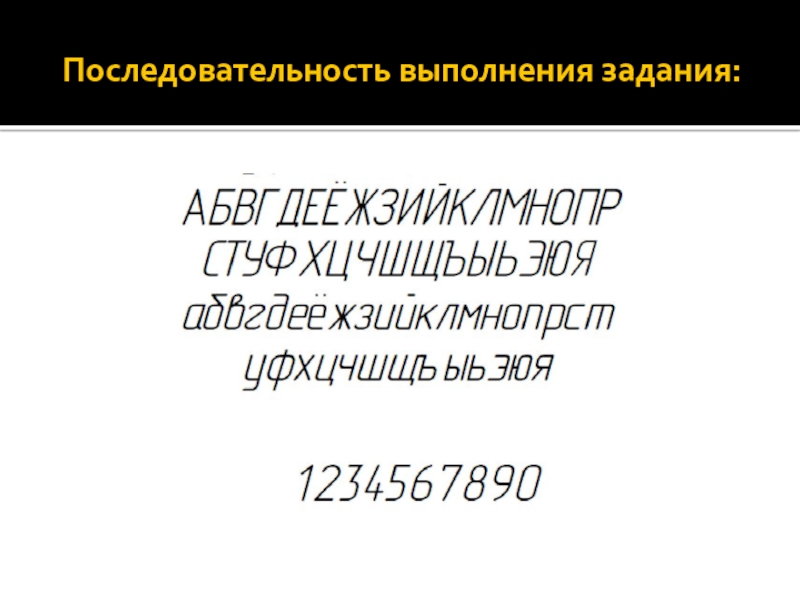

Подготовить формат А4;
Нанести вспомогательную сетку сплошными тонкими линиями, для этого провести

вспомогательные горизонтальные линии, определяющие границы строк шрифта;
Отложить h – высоту шрифта.
Отложить отрезки равные ширине букв и расстояние между буквами;
Провести наклонные линии для сетки под углом 75 градусов;
При нанесении сетки учесть разную ширину букв.

Последовательность выполнения задания:

Подготовить формат А4;Нанести вспомогательную сетку сплошными тонкими линиями, для этого провести вспомогательные горизонтальные линии, определяющие границы строк

Слайд 44Последовательность выполнения задания:

Последовательность выполнения задания:

Слайд 45ПРИМЕЧАНИЯ*

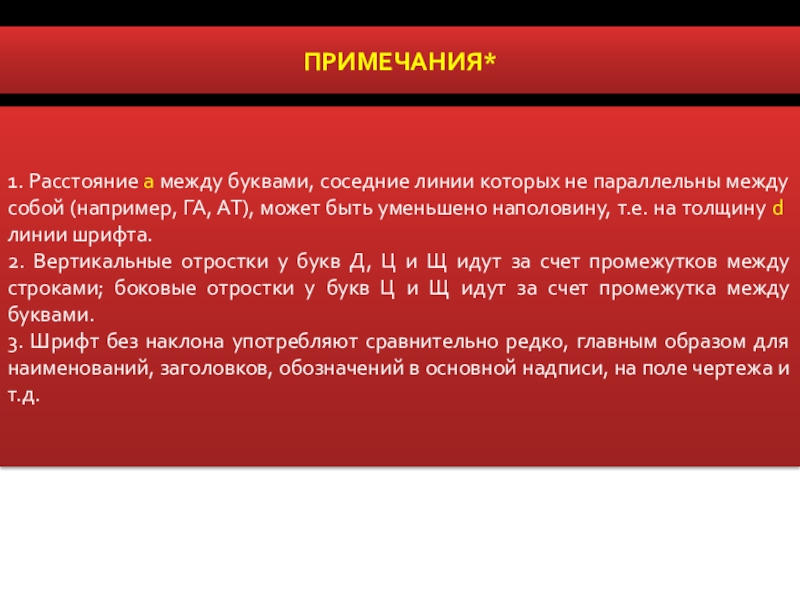

1. Расстояние а между буквами, соседние линии которых не параллельны между

собой (например, ГА, АТ), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.
2. Вертикальные отростки у букв Д, Ц и Щ идут за счет промежутков между строками; боковые отростки у букв Ц и Щ идут за счет промежутка между буквами.
3. Шрифт без наклона употребляют сравнительно редко, главным образом для наименований, заголовков, обозначений в основной надписи, на поле чертежа и т.д.
ПРИМЕЧАНИЯ*1. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть

Слайд 46ПРИМЕЧАНИЯ*

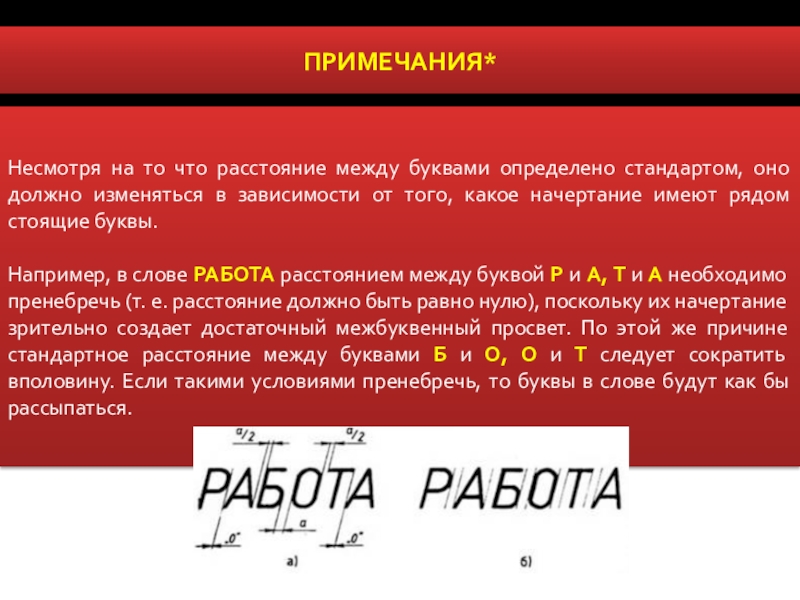

Несмотря на то что расстояние между буквами определено стандартом, оно должно

изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы.

Например, в слове РАБОТА расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно нулю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное расстояние между буквами Б и О, О и T следует сократить вполовину. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться.
ПРИМЕЧАНИЯ*Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое
