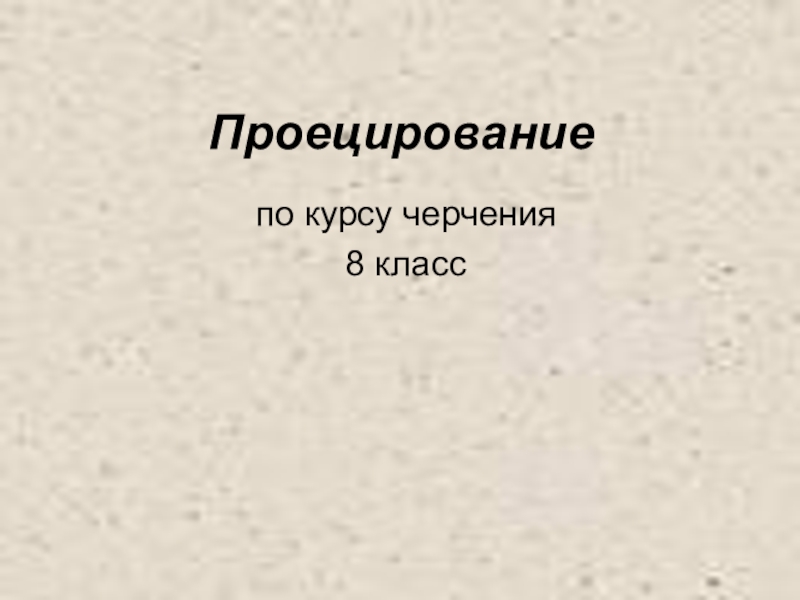

Презентация, доклад по Проецированию 8 кл.

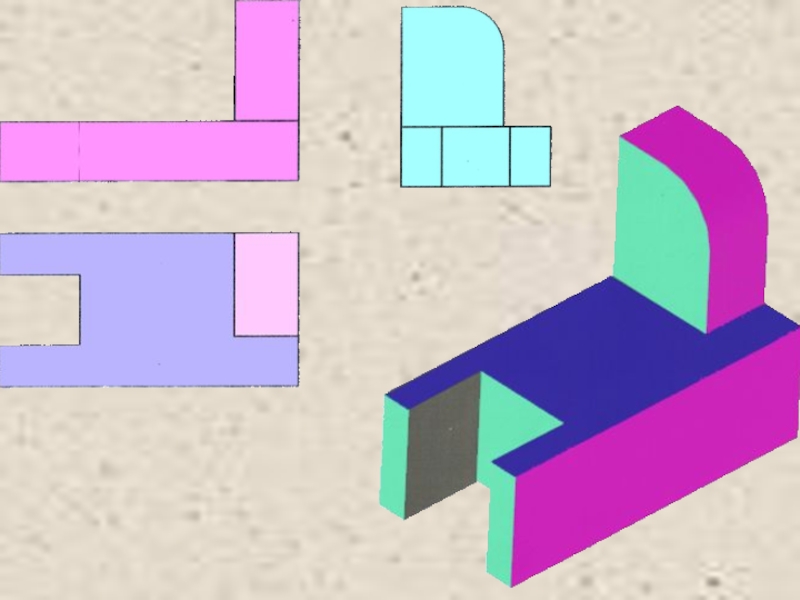

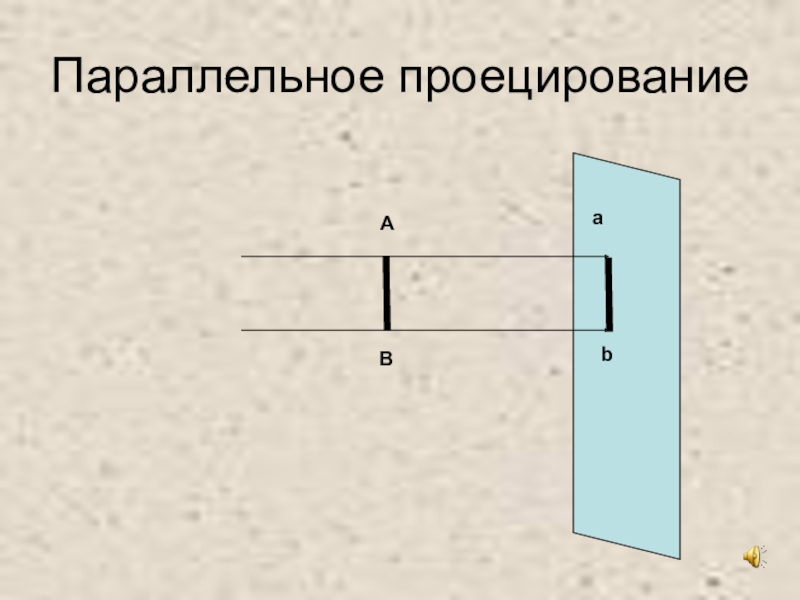

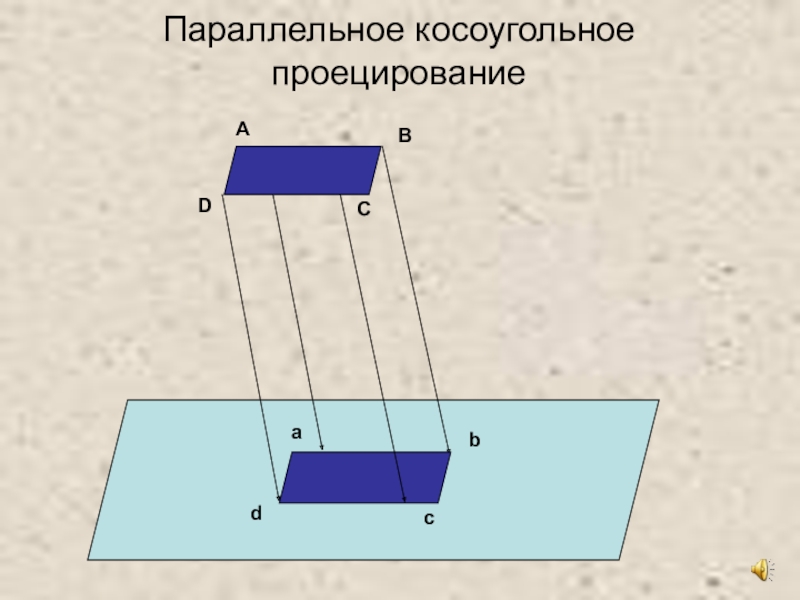

в черчении являются различные предметы.

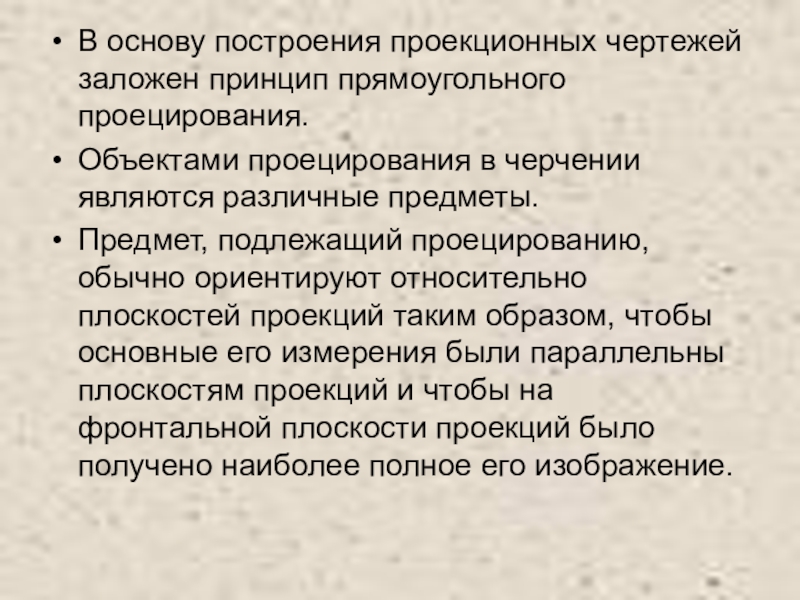

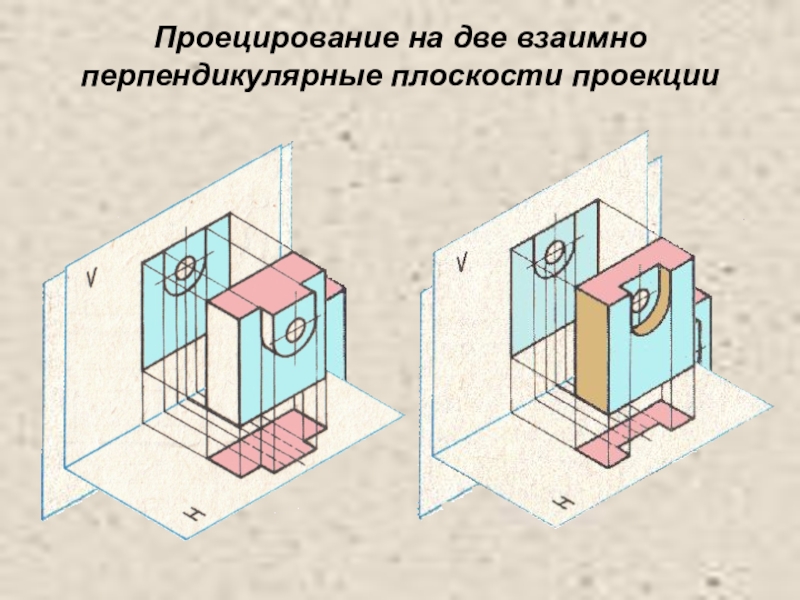

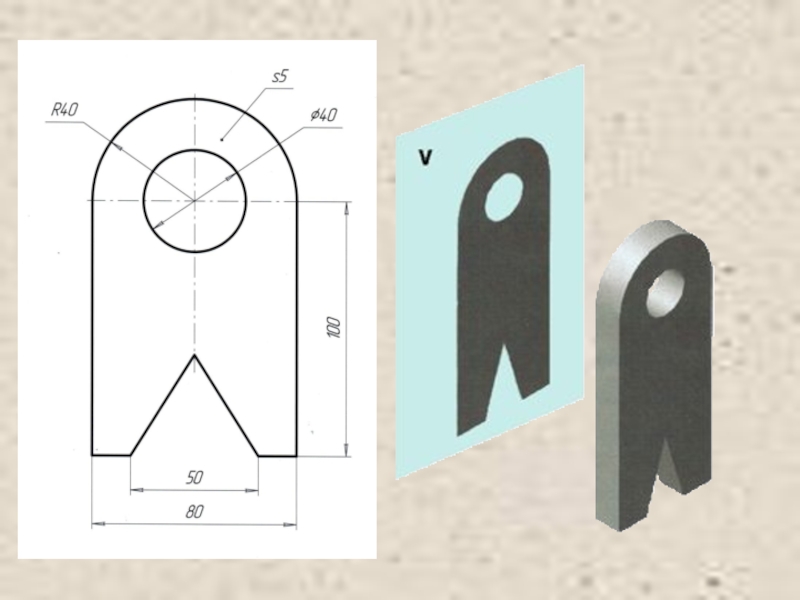

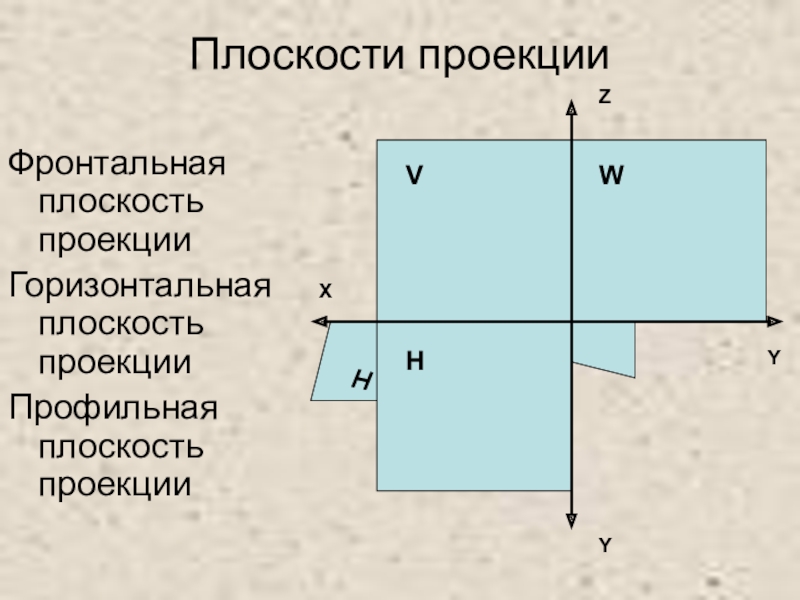

Предмет, подлежащий проецированию, обычно ориентируют относительно плоскостей проекций таким образом, чтобы основные его измерения были параллельны плоскостям проекций и чтобы на фронтальной плоскости проекций было получено наиболее полное его изображение.

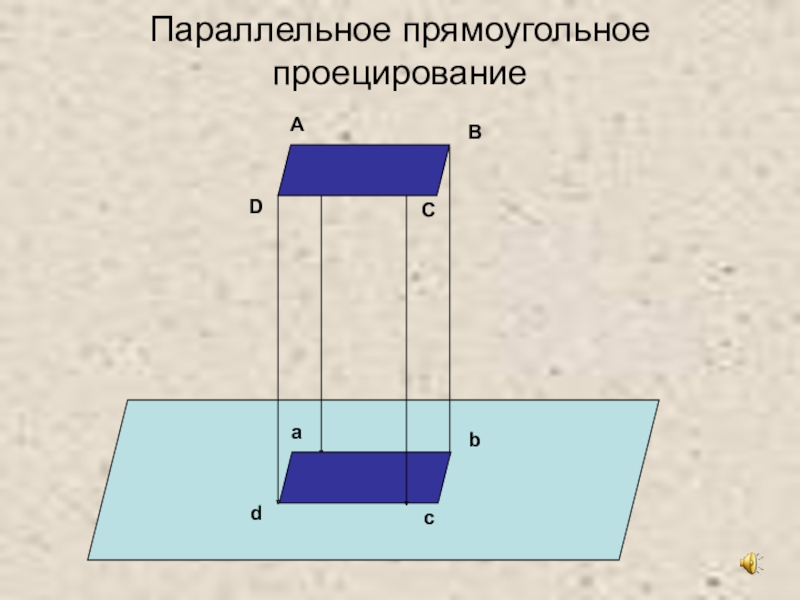

его поверхности оказались параллельными этой плоскости и спроецировались без искажения.

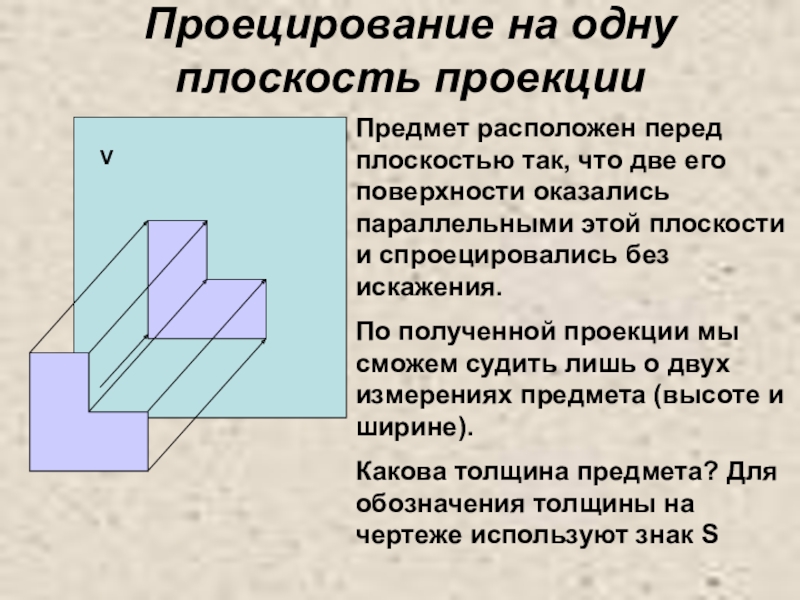

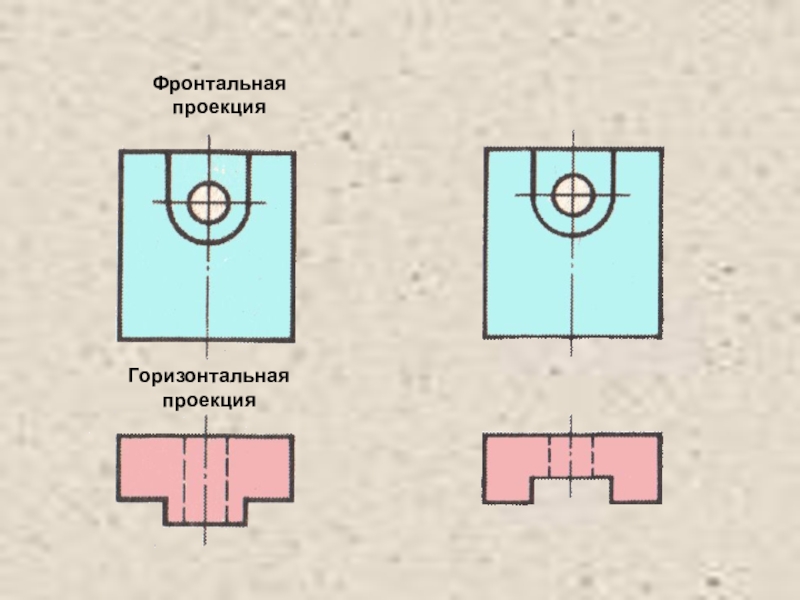

По полученной проекции мы сможем судить лишь о двух измерениях предмета (высоте и ширине).
Какова толщина предмета? Для обозначения толщины на чертеже используют знак S

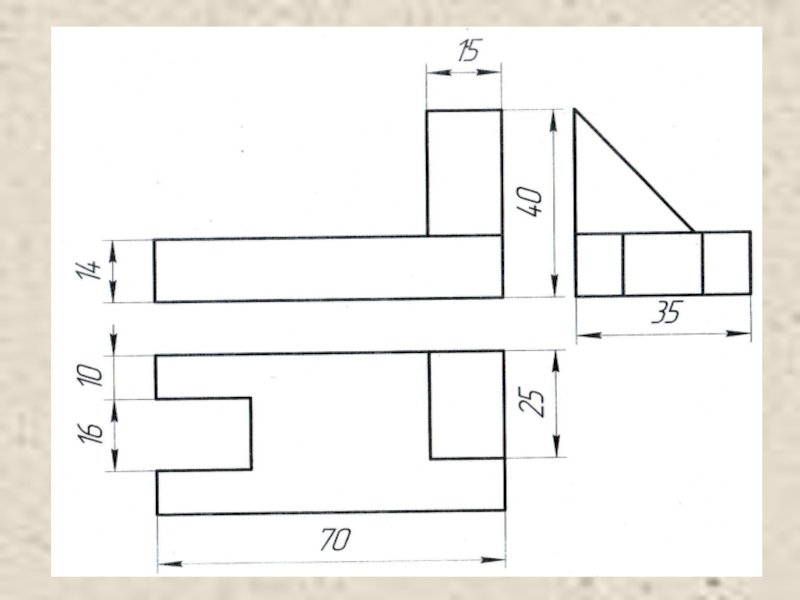

части поверхности предмета.

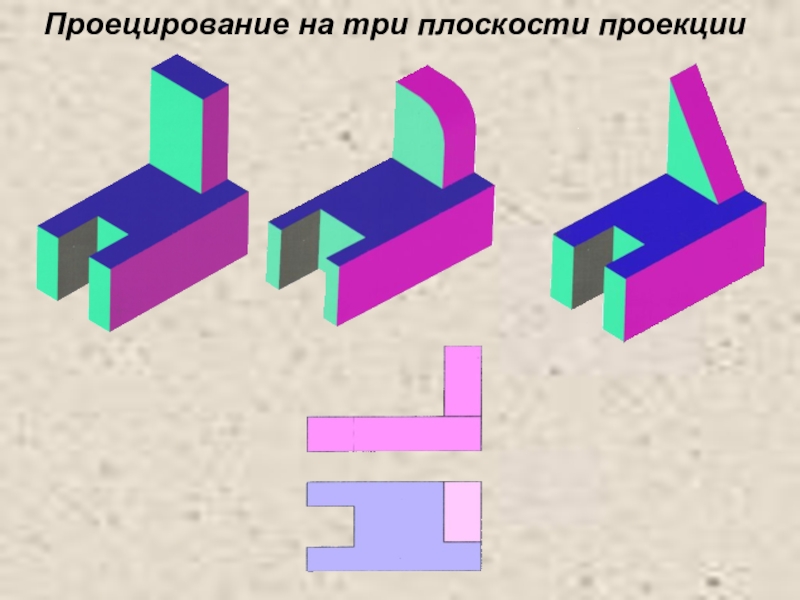

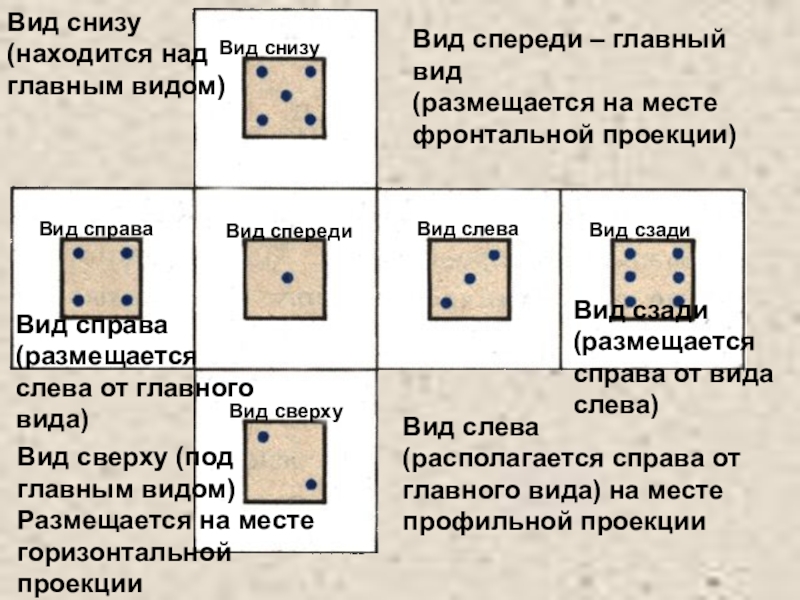

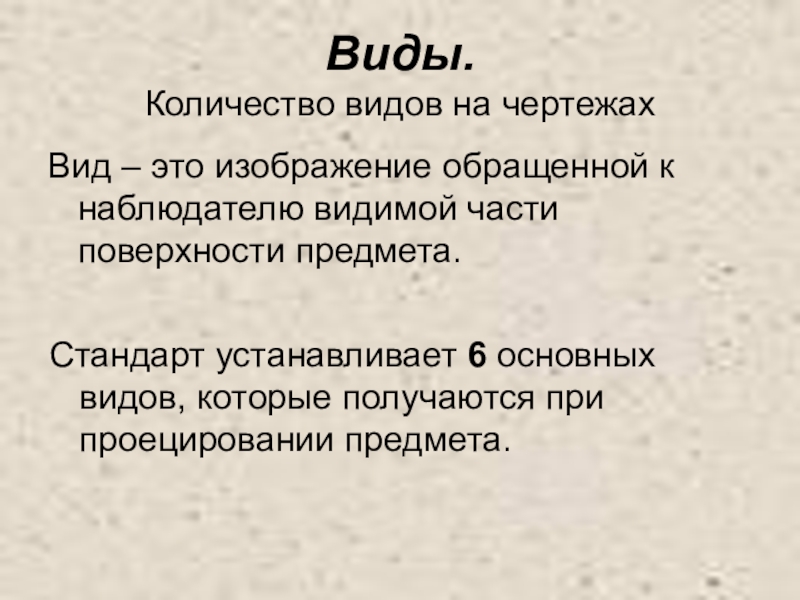

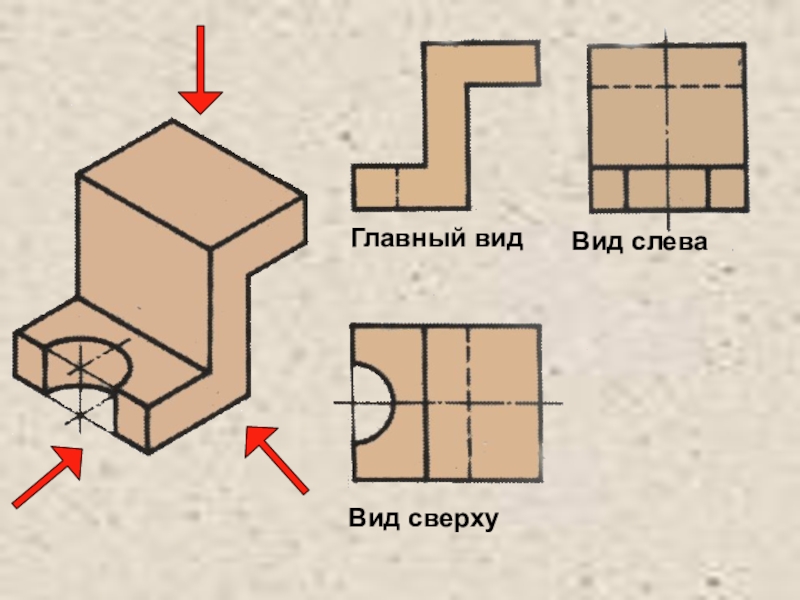

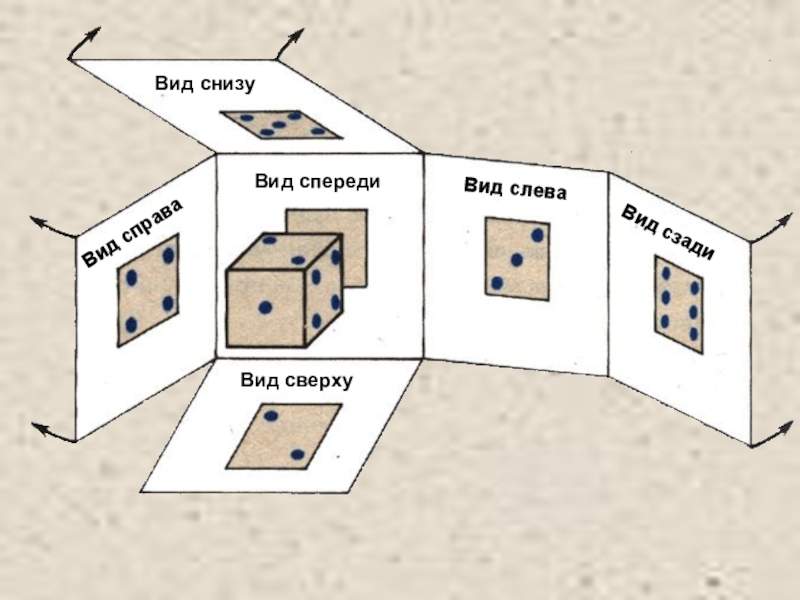

Стандарт устанавливает 6 основных видов, которые получаются при проецировании предмета.

на месте фронтальной проекции)

Вид сверху (под главным видом)
Размещается на месте горизонтальной проекции

Вид слева (располагается справа от главного вида) на месте профильной проекции

Вид справа (размещается слева от главного вида)

Вид снизу (находится над главным видом)

Вид сзади (размещается справа от вида слева)

линией обрыва (волнистая тонкая линия).

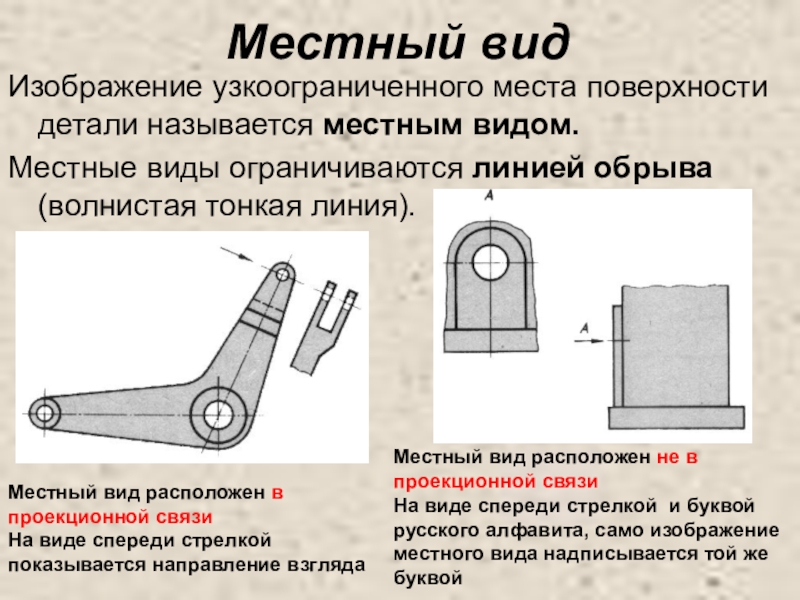

Местный вид расположен в проекционной связи
На виде спереди стрелкой показывается направление взгляда

Местный вид расположен не в проекционной связи
На виде спереди стрелкой и буквой русского алфавита, само изображение местного вида надписывается той же буквой
