Презентация, доклад по черчению Проецироване. ( 8 класс)
Содержание
- 1. Презентация по черчению Проецироване. ( 8 класс)
- 2. Вопросы для повторенияКакой документ регламентирует правила оформления
- 3. На рисунке показано, как можно с
- 4. Проекция – изображение предмета на плоскости, полученное с помощью проецирующих лучей.Проекция - своеобразная тень предмета
- 5. Одно ведро, слева, поставлено под душ,
- 6. Обратите внимание, что
- 7. Но представьте себе,
- 8. Как же
- 9. Попробуйте, например, обвести карандашом контур электрической лампочки.
- 10. Таким образом,
- 11. Проецирование – процесс получения изображений предмета на
- 12. ЦентральноеОВАВ’h

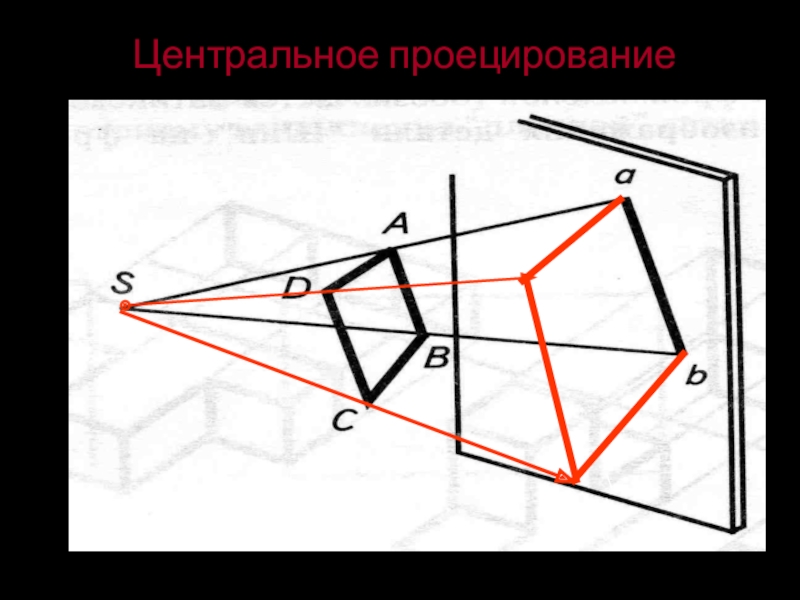

- 13. Центральное проецирование\\cd
- 14. Слайд 14
- 15. Применение центрального проецирования в жизниработа проектора;кинотеатр;фотография.
- 16. Проецирование отрезкаABA’B’h
- 17. косоугольное проецирование. hA B C DEA’B’E’D’C’

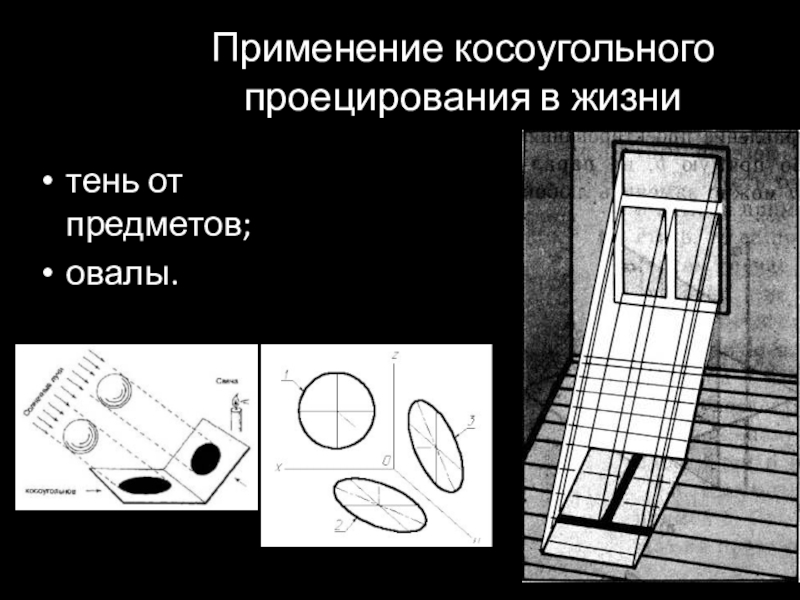

- 18. Применение косоугольного проецирования в жизнитень от предметов;овалы.

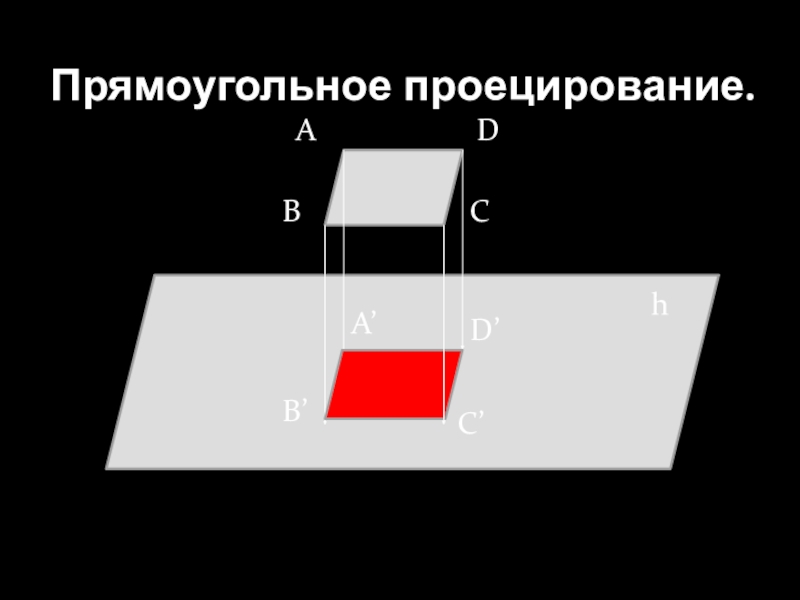

- 19. Прямоугольное проецирование. ADBCA’B’C’D’h
- 20. Применение прямоугольного проецирования в жизниотвес для проверки вертикальности линии, стены;строят чертежи.
- 21. С помощью параллельного проецирования .
- 22. Виды проецирования1. Центральное проецирование.2. Параллельное проецирование.А. косоугольное проецирование.Б. Прямоугольное проецирование.
- 23. 2. Параллельное – проецирующие лучи проходят параллельно друг другу.косоугольное;прямоугольное.

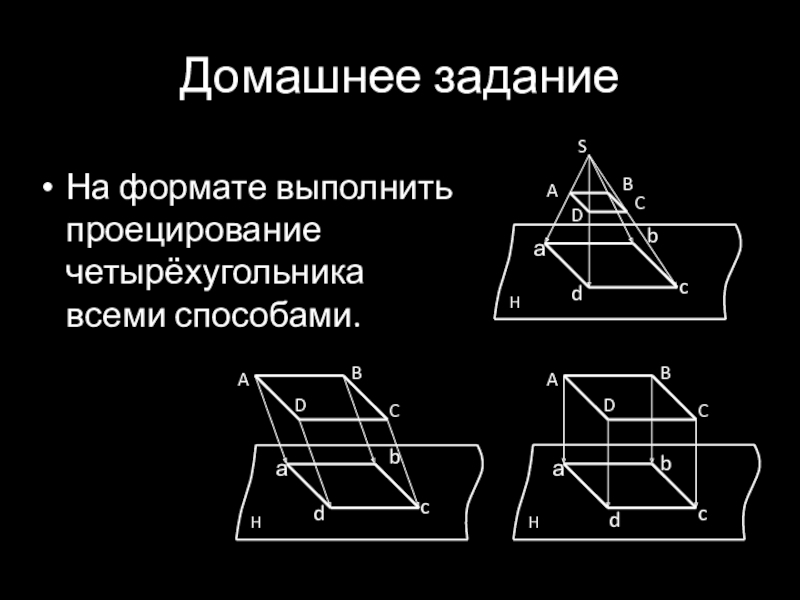

- 24. Домашнее заданиеНа формате выполнить проецирование четырёхугольника всеми способами.
- 25. Слайд 25
- 26. Слайд 26
- 27. 1. Центральное – проецирующие лучи выходят из одного центраИзображение больше проецируемого предметаАСВSнacb
- 28. Косоугольное – проецирующие лучи проходят под острым
- 29. Прямоугольное – проецирующие лучи проходят под прямым углом к плоскости проекцийИзображение равно предмету.АСВнcba
- 30. Слайд 30
- 31. Слайд 31
- 32. Проецирование на одну плоскость
- 33. Проецирование на одну плоскостьВ пространстве плоскость проекций

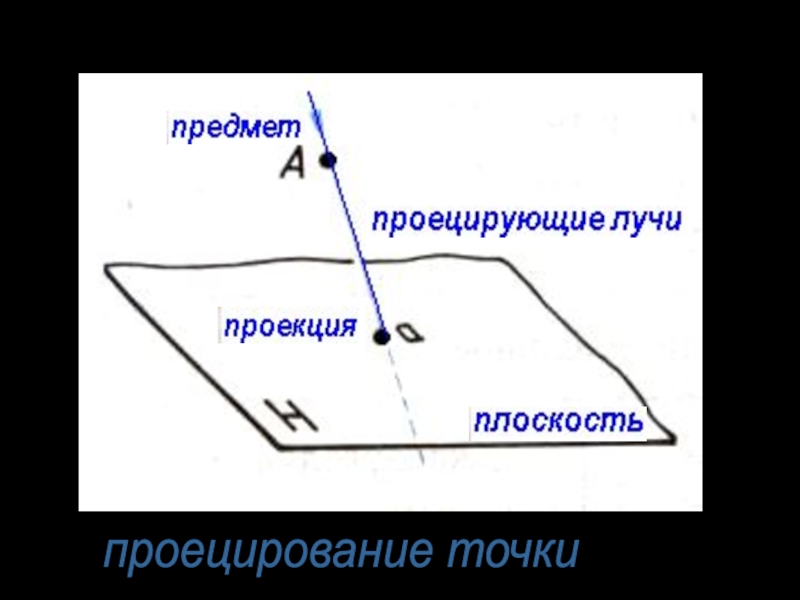

- 34. проецирование точки

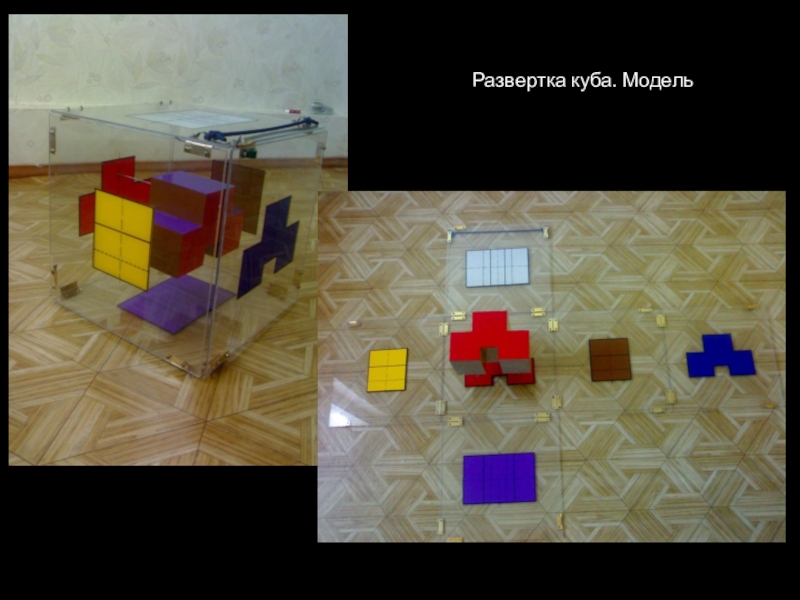

- 35. Развертка куба. Модель
- 36. Развертка куба. Образование и расположение видов на чертеже. Европейская система расположения видов на чертеже
- 37. Ну что, есть желание обмануть свои глаза???Тогда спокойно посмотри на следующие рисунки...
- 38. Сколько человек можно найти на этой картине?
- 39. Их было9...
- 40. Черные или белые точки?Что ты видишь?
- 41. Ты можешь видетьчерные и белые точки,но там только белые
- 42. Что ты видишь? Спираль? Или это все же скорее круги?
- 43. ...все круги...
- 44. По рзелульаттам илссеовадний одонго анлигйсокго унвиертсиета, не
- 45. Мысленно поставьте элемент 1 детали нижней гранью
- 46. Фронтальная плоскость проекций
- 47. Слайд 47
- 48. Слайд 48
- 49. Прямоугольные
Вопросы для повторенияКакой документ регламентирует правила оформления чертежей?Какова высота строчной буквы 7-го шрифта?Какова высота строчной буквы с отростком 10-го шрифта?Что означает надпись 5:1?Какая линия используется для начертания центровых линий?
Слайд 2Вопросы для повторения
Какой документ регламентирует правила оформления чертежей?
Какова высота строчной буквы
7-го шрифта?
Какова высота строчной буквы с отростком 10-го шрифта?
Что означает надпись 5:1?
Какая линия используется для начертания центровых линий?
Какова высота строчной буквы с отростком 10-го шрифта?
Что означает надпись 5:1?
Какая линия используется для начертания центровых линий?

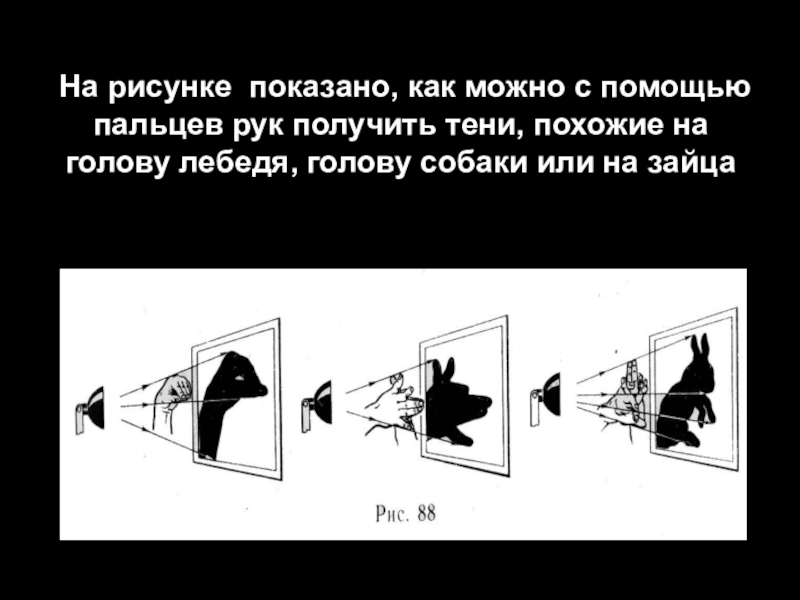

Слайд 3 На рисунке показано, как можно с помощью пальцев рук получить
тени, похожие на голову лебедя, голову собаки или на зайца
Слайд 4Проекция – изображение предмета на плоскости, полученное с помощью проецирующих лучей.
Проекция
- своеобразная тень предмета
Слайд 5 Одно ведро, слева, поставлено под душ, а другое такое же,
справа, - под отвесный дождь.
Если через некоторое время убрать ведра, то мы обнаружим, что ведро слева оставило сухое пятно большего диаметра, а справа – равное диаметру ведра.
Если через некоторое время убрать ведра, то мы обнаружим, что ведро слева оставило сухое пятно большего диаметра, а справа – равное диаметру ведра.
)
Слайд 6 Обратите внимание, что струйки дождя направлены не
только параллельно друг к другу, но и перпендикулярно к поверхности земли
Слайд 7 Но представьте себе, что начался сильный ветер
и капли дождя стали падать на землю под острым углом. Сухое пятно на этот раз изменило форму: оно перестало быть круглым
Чем острее угол, тем более вытянутой будет проекция ведра.
Такие проекции называют косоугольными
Чем острее угол, тем более вытянутой будет проекция ведра.
Такие проекции называют косоугольными

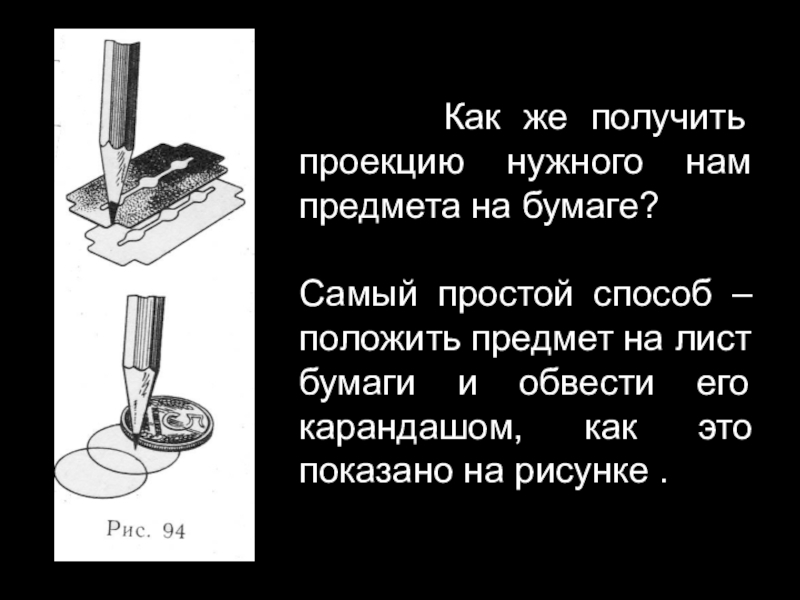

Слайд 8 Как же получить проекцию нужного нам
предмета на бумаге?
Самый простой способ – положить предмет на лист бумаги и обвести его карандашом, как это показано на рисунке .
Самый простой способ – положить предмет на лист бумаги и обвести его карандашом, как это показано на рисунке .
Слайд 9Попробуйте, например, обвести карандашом контур электрической лампочки.
Вряд ли у вас получится точное изображение.
Слайд 10 Таким образом, мы установили одну важную
особенность теневого изображения: при определенных условиях, оно может иметь полное сходство с оригиналом.
Изображение пространственной фигуры на плоскости (например, на листе бумаги) называется ПРОЕКЦИЕЙ этой фигуры на плоскость.
Процесс получения изображения предмета на плоскости называется проецированием.
Изображение пространственной фигуры на плоскости (например, на листе бумаги) называется ПРОЕКЦИЕЙ этой фигуры на плоскость.
Процесс получения изображения предмета на плоскости называется проецированием.

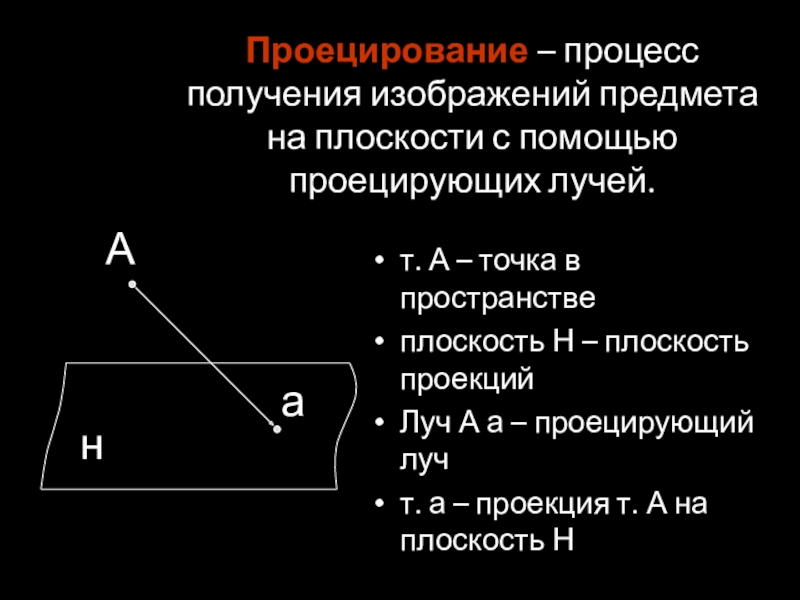

Слайд 11Проецирование – процесс получения изображений предмета на плоскости с помощью проецирующих
лучей.
т. А – точка в пространстве
плоскость Н – плоскость проекций
Луч А а – проецирующий луч
т. а – проекция т. А на плоскость Н
А
а
н

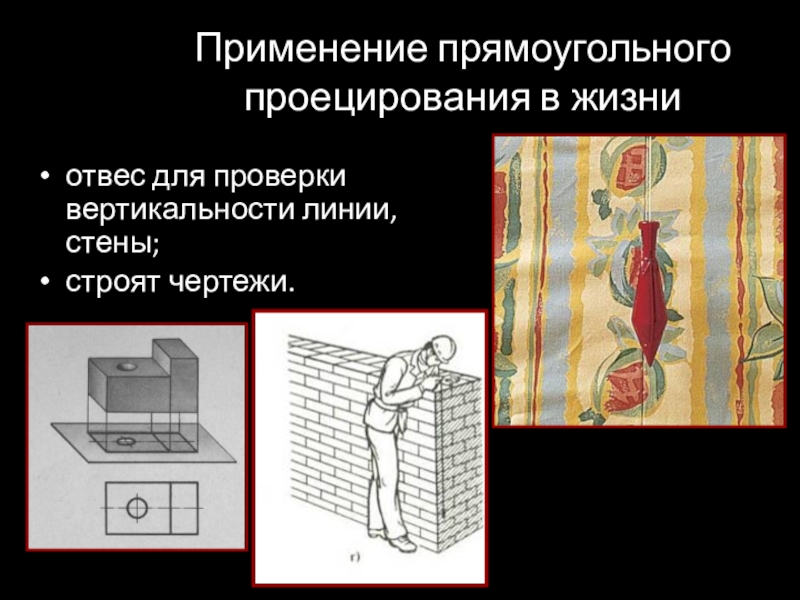

Слайд 20Применение прямоугольного проецирования в жизни
отвес для проверки вертикальности линии, стены;
строят чертежи.

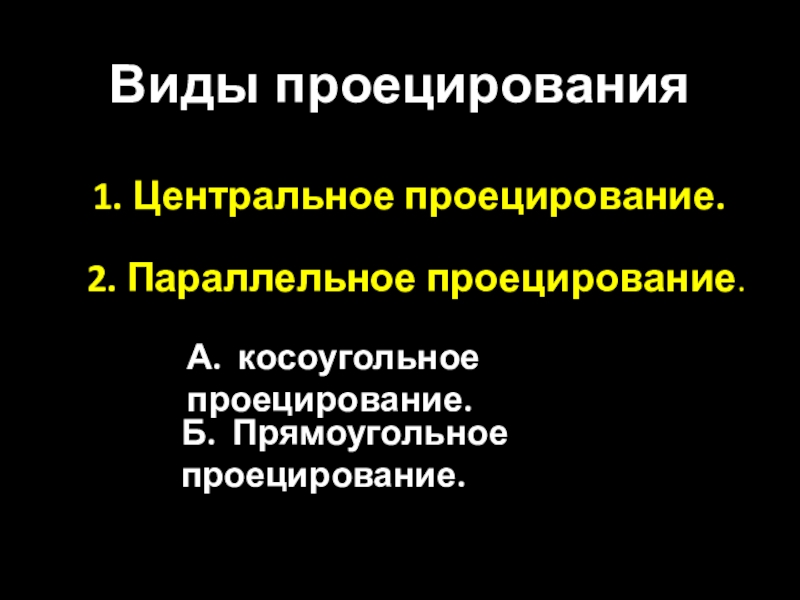

Слайд 22Виды проецирования
1. Центральное проецирование.
2. Параллельное проецирование.
А. косоугольное проецирование.
Б. Прямоугольное проецирование.

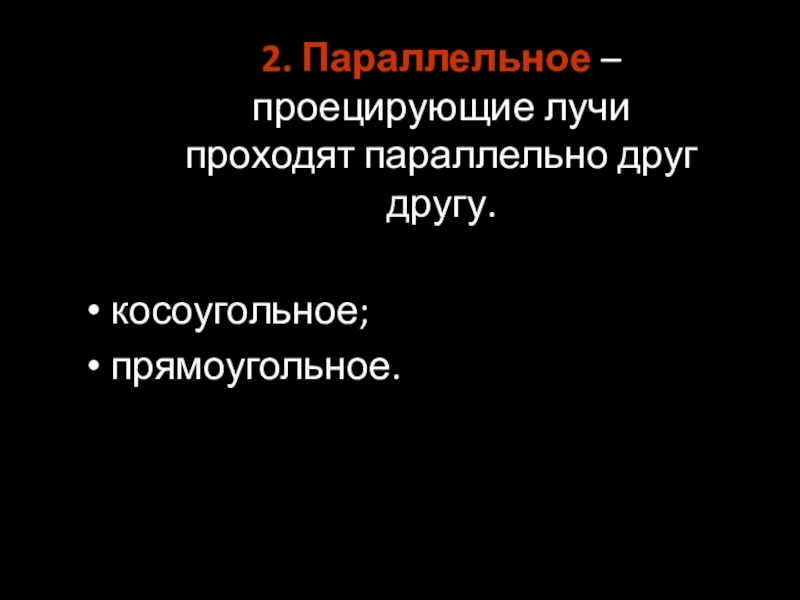

Слайд 232. Параллельное – проецирующие лучи проходят параллельно друг другу.
косоугольное;
прямоугольное.
Слайд 271. Центральное – проецирующие лучи выходят из одного центра
Изображение больше проецируемого
предмета
А
С
В
S
н
a
c
b
Слайд 28Косоугольное – проецирующие лучи проходят под острым углом к плоскости проекций
смещается может быть меньше, больше или равным предмету.
А
С
В
н
c
b
a
Слайд 29Прямоугольное – проецирующие лучи проходят под прямым углом к плоскости проекций
равно предмету.
А
С
В
н
c
b
a

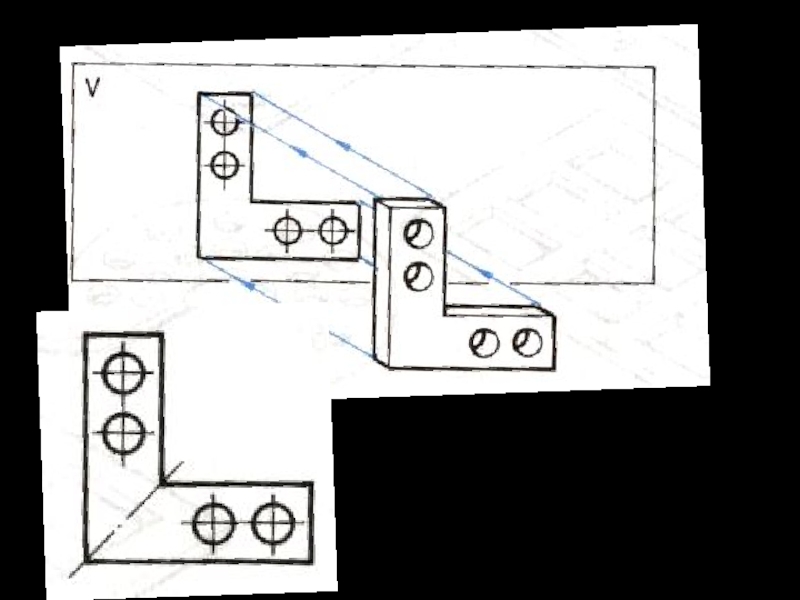

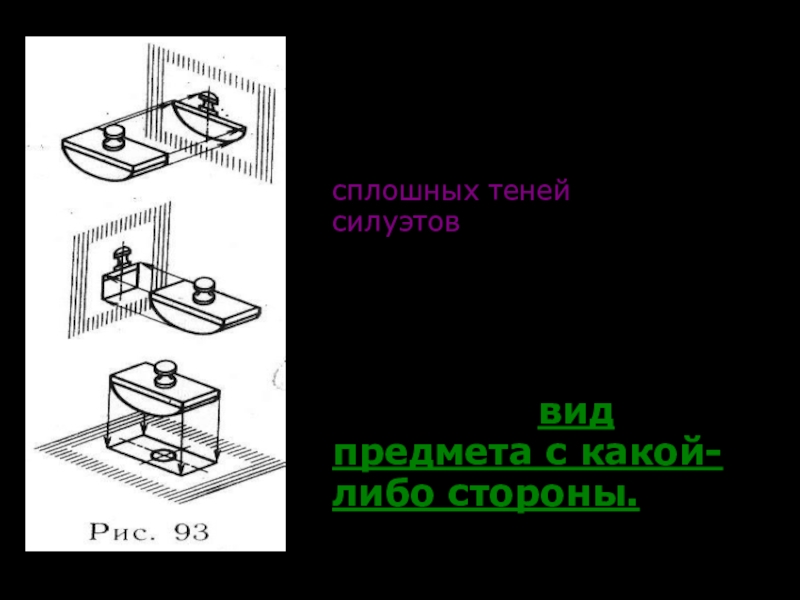

Слайд 31
Для того чтобы
более детально изобразить предмет, проекции обычно выполняют не в виде сплошных теней или силуэтов, а как показано на рисунке 93.
Рассматривая этот рисунок, можно сделать вывод, что проекция есть ни что иное, как вид предмета с какой-либо стороны.
Рассматривая этот рисунок, можно сделать вывод, что проекция есть ни что иное, как вид предмета с какой-либо стороны.
Слайд 32Проецирование на одну плоскость
Отсюда легко сделать вывод: чтобы
спроецировать какое-либо тело на плоскость, нужно спроецировать на плоскость все его точки.
Слайд 33Проецирование на одну плоскость
В пространстве плоскость проекций может располагаться как угодно:
вертикально, наклонно, горизонтально.
Чтобы получить проекцию предмета на плоскости, его располагают:
1 условие: параллельно этой плоскости;
2 условие: через каждую вершину проводят лучи перпендикулярно этой плоскости проекций.
Чтобы получить проекцию предмета на плоскости, его располагают:
1 условие: параллельно этой плоскости;
2 условие: через каждую вершину проводят лучи перпендикулярно этой плоскости проекций.
Слайд 36Развертка куба. Образование и расположение видов на чертеже. Европейская система расположения
видов на чертеже
Слайд 44По рзелульаттам илссеовадний одонго анлигйсокго унвиертсиета, не иеемт занчнеия, в кокам
пряокде рсапожолены бкувы в солве. Галвоне, чотбы преавя и пслонедяя бквуы блыи на мсете. Осатьлыне бкувы мгоут селдовтаь в плоонм бсепордяке, все-рвано ткест чтаитсея без порбелм. Пичрионй эгото ялвятеся то, что мы не чиатем кдаужю бкуву по отдльенотси, а все солво цликеом.

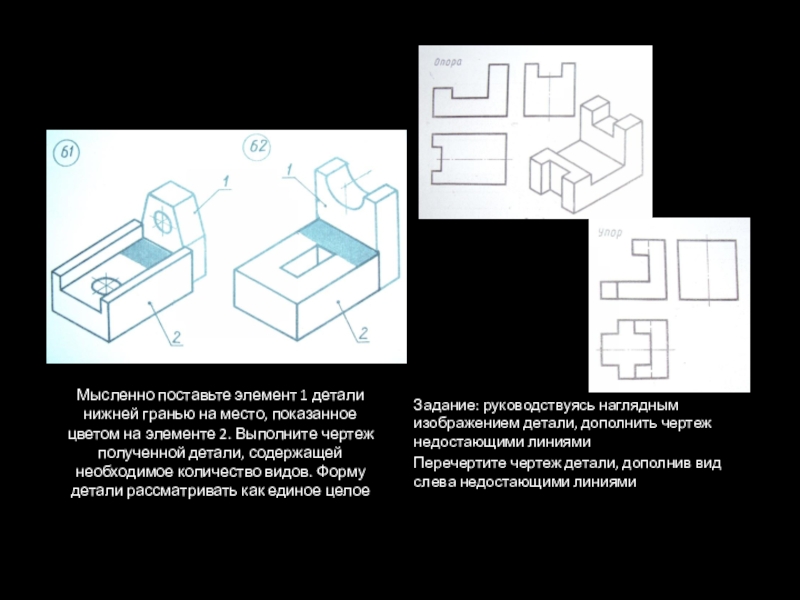

Слайд 45Мысленно поставьте элемент 1 детали нижней гранью на место, показанное цветом
на элементе 2. Выполните чертеж полученной детали, содержащей необходимое количество видов. Форму детали рассматривать как единое целое
Задание: руководствуясь наглядным изображением детали, дополнить чертеж недостающими линиями
Перечертите чертеж детали, дополнив вид слева недостающими линиями
Слайд 49 Прямоугольные проекции дают возможность легко
определять размеры предметов и их положения относительно плоскостей проекций, по ним нетрудно построить развертки предметов и решить ряд других задач.
В этом несомненное достоинство метода прямоугольных проекций.
В этом несомненное достоинство метода прямоугольных проекций.
