Презентация, доклад по Инженерной графике на тему Разъёмные и неразъёмные соединения

Проверила:
Горбенко Л.В

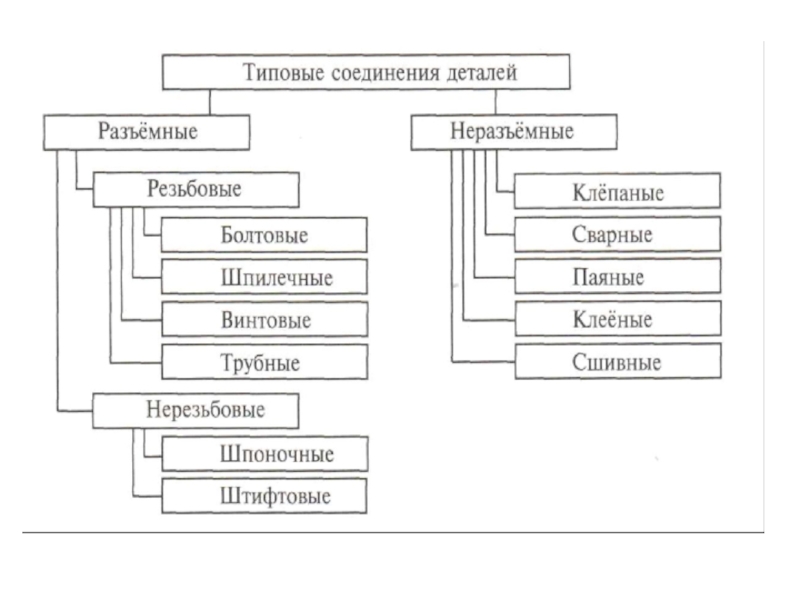

болта, гайки и шайбы.

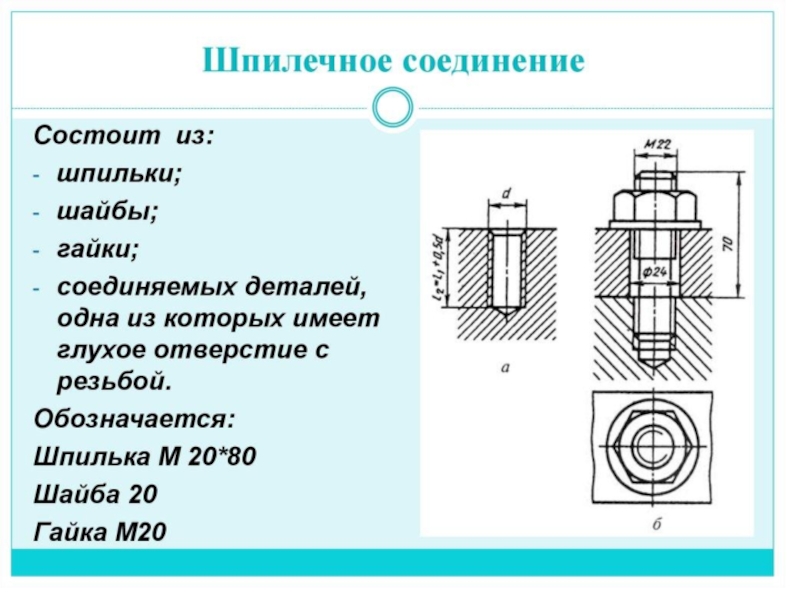

Шпилечное - Шпилечное соединение — соединение деталей, осуществляемое с помощью шпильки, гайки и шайбы.

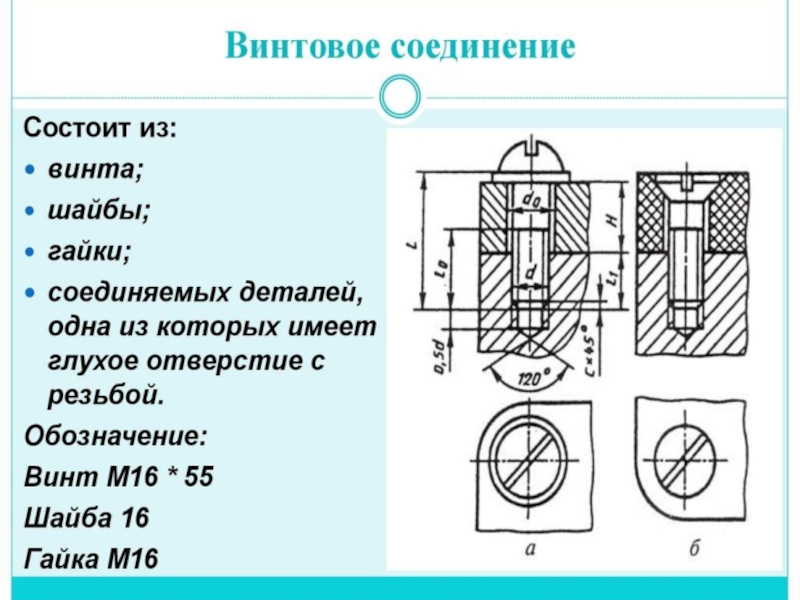

Винтовое - соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки.
Трубное - соединение деталей, осуществляемое с помощью труб

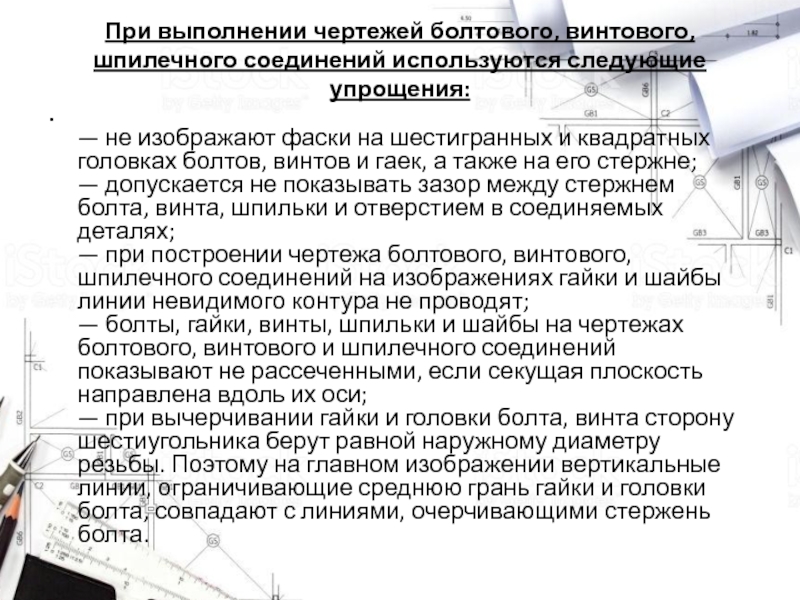

изображают фаски на шестигранных и квадратных головках болтов, винтов и гаек, а также на его стержне; — допускается не показывать зазор между стержнем болта, винта, шпильки и отверстием в соединяемых деталях; — при построении чертежа болтового, винтового, шпилечного соединений на изображениях гайки и шайбы линии невидимого контура не проводят; — болты, гайки, винты, шпильки и шайбы на чертежах болтового, винтового и шпилечного соединений показывают не рассеченными, если секущая плоскость направлена вдоль их оси; — при вычерчивании гайки и головки болта, винта сторону шестиугольника берут равной наружному диаметру резьбы. Поэтому на главном изображении вертикальные линии, ограничивающие среднюю грань гайки и головки болта, совпадают с линиями, очерчивающими стержень болта.

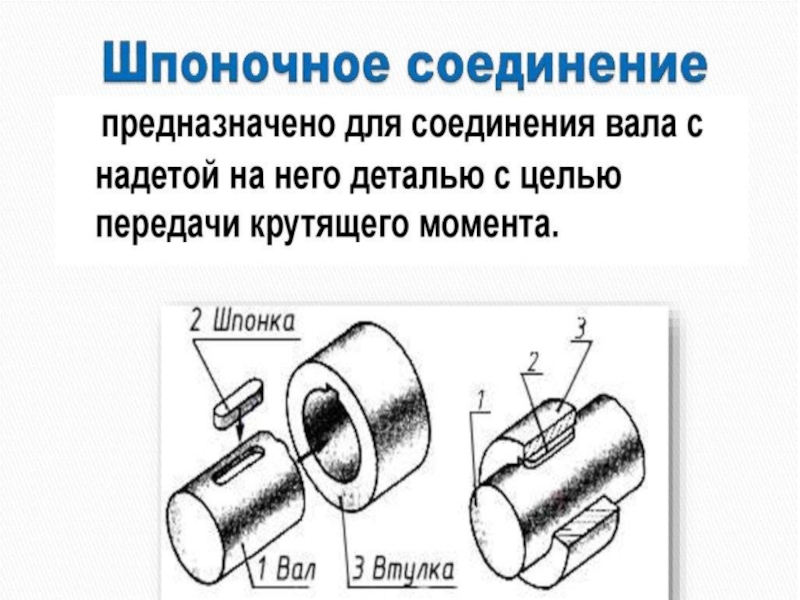

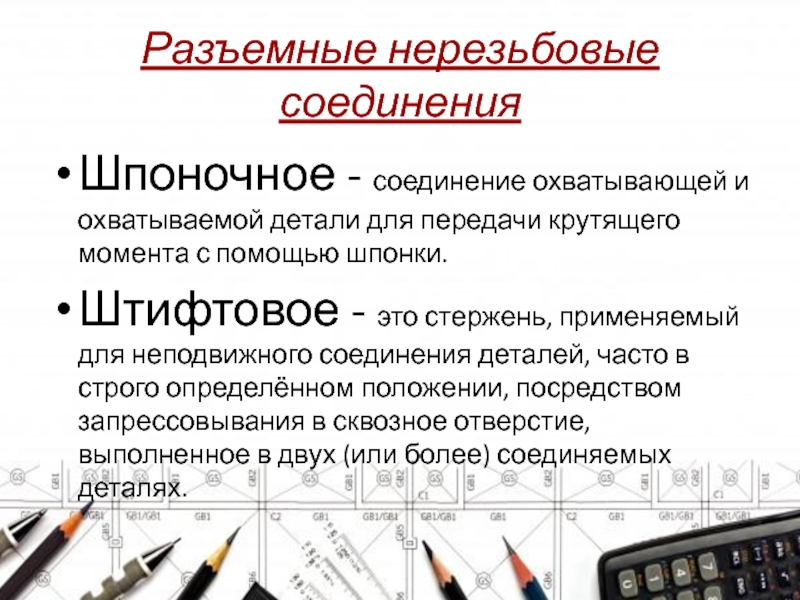

крутящего момента с помощью шпонки.

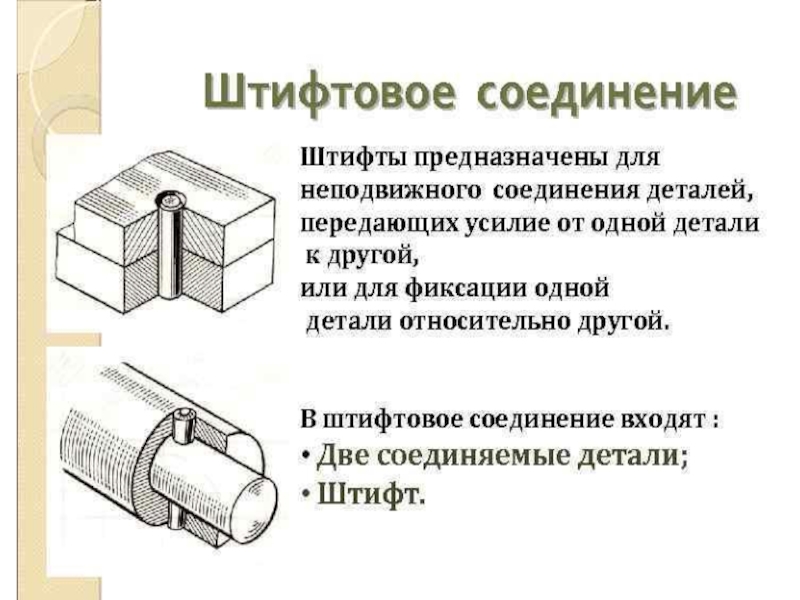

Штифтовое - это стержень, применяемый для неподвижного соединения деталей, часто в строго определённом положении, посредством запрессовывания в сквозное отверстие, выполненное в двух (или более) соединяемых деталях.

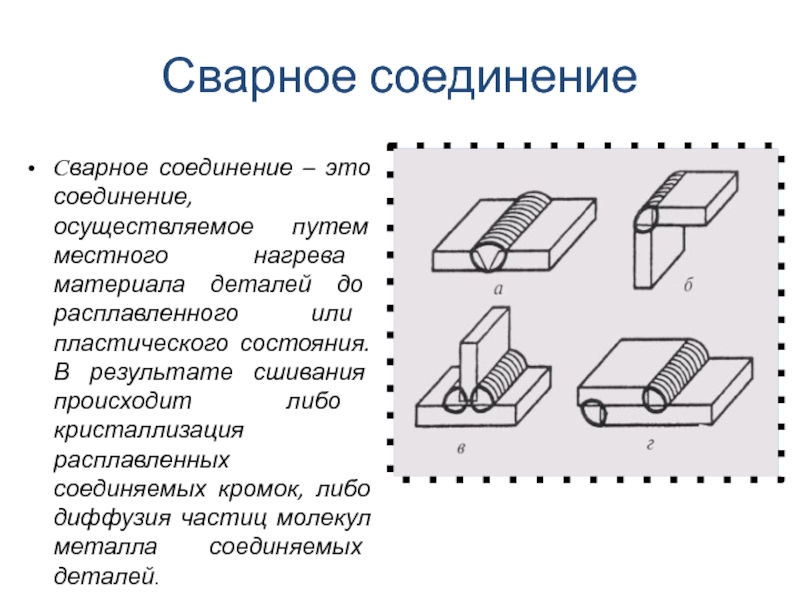

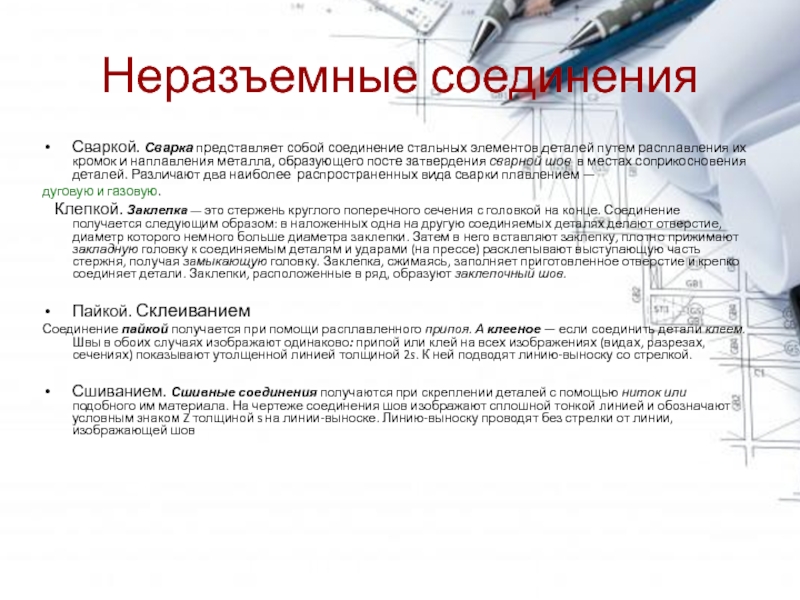

их кромок и наплавления металла, образующего посте затвердения сварной шов в местах соприкосновения деталей. Различают два наиболее распространенных вида сварки плавлением —
дуговую и газовую.
Клепкой. Заклепка — это стержень круглого поперечного сечения с головкой на конце. Соединение получается следующим образом: в наложенных одна на другую соединяемых деталях делают отверстие, диаметр которого немного больше диаметра заклепки. Затем в него вставляют заклепку, плотно прижимают закладную головку к соединяемым деталям и ударами (на прессе) расклепывают выступающую часть стержня, получая замыкающую головку. Заклепка, сжимаясь, заполняет приготовленное отверстие и крепко соединяет детали. Заклепки, расположенные в ряд, образуют заклепочный шов.

Пайкой. Склеиванием
Соединение пайкой получается при помощи расплавленного припоя. А клееное — если соединить детали клеем. Швы в обоих случаях изображают одинаково: припой или клей на всех изображениях (видах, разрезах, сечениях) показывают утолщенной линией толщиной 2s. К ней подводят линию-выноску со стрелкой.

Сшиванием. Сшивные соединения получаются при скреплении деталей с помощью ниток или подобного им материала. На чертеже соединения шов изображают сплошной тонкой линией и обозначают условным знаком Z толщиной s на линии-выноске. Линию-выноску проводят без стрелки от линии, изображающей шов

деталей до расплавленного или пластического состояния. В результате сшивания происходит либо кристаллизация расплавленных соединяемых кромок, либо диффузия частиц молекул металла соединяемых деталей.

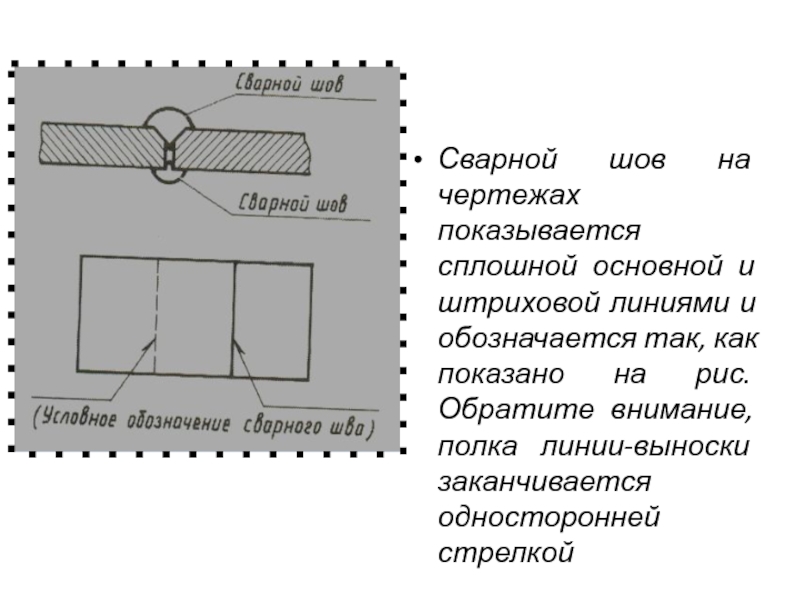

обозначается так, как показано на рис. Обратите внимание, полка линии-выноски заканчивается односторонней стрелкой

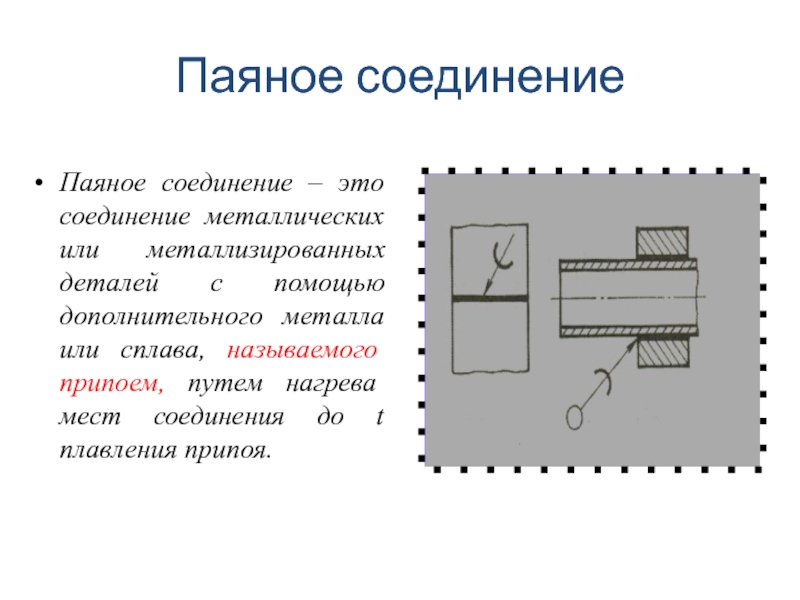

помощью дополнительного металла или сплава, называемого припоем, путем нагрева мест соединения до t плавления припоя.

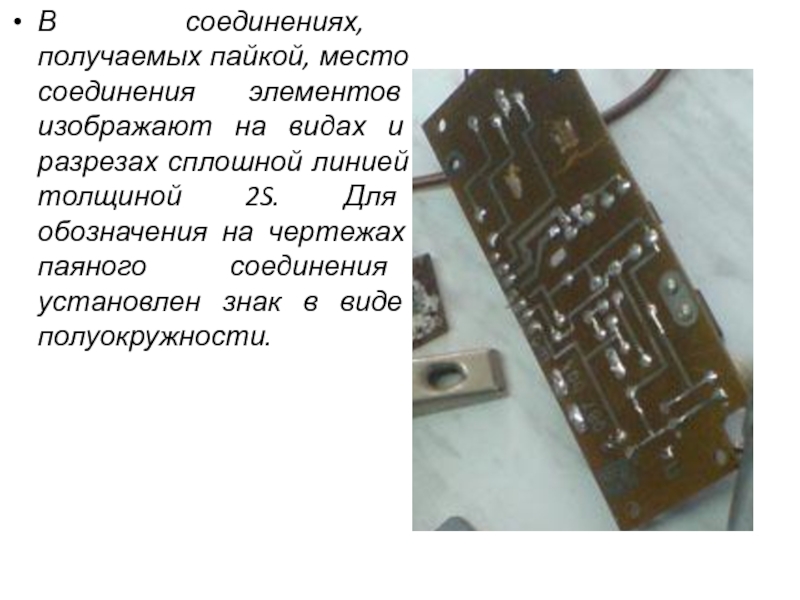

разрезах сплошной линией толщиной 2S. Для обозначения на чертежах паяного соединения установлен знак в виде полуокружности.

На одном конце заклепки имеется головка, а другой – расклепывается.

а также в соединениях из плохо сваривающихся металлов или в соединениях металлов с неметаллическими частями. Такие соединения нашли широкое применение в котлах, железнодорожных мостах, некоторых авиационных конструкциях и в отраслях легкой промышленности.

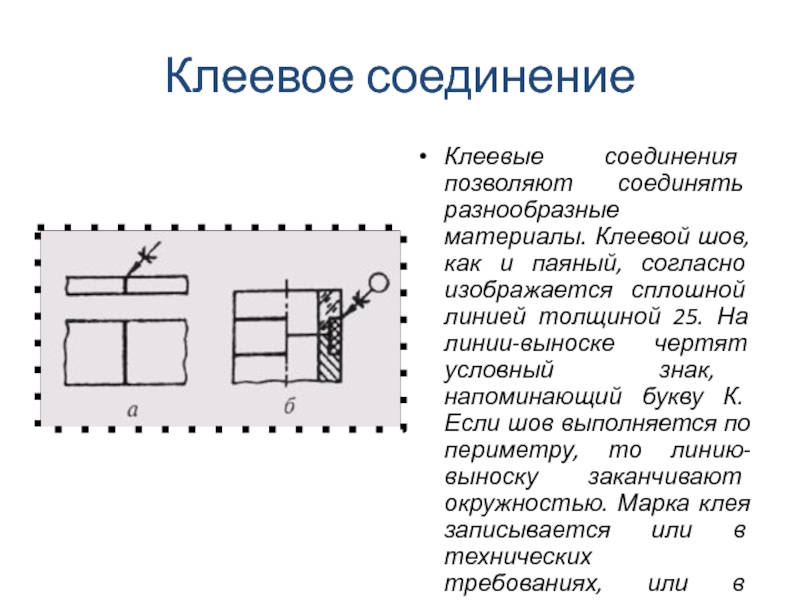

паяный, согласно изображается сплошной линией толщиной 25. На линии-выноске чертят условный знак, напоминающий букву К. Если шов выполняется по периметру, то линию-выноску заканчивают окружностью. Марка клея записывается или в технических требованиях, или в спецификации в разделе «Материалы».

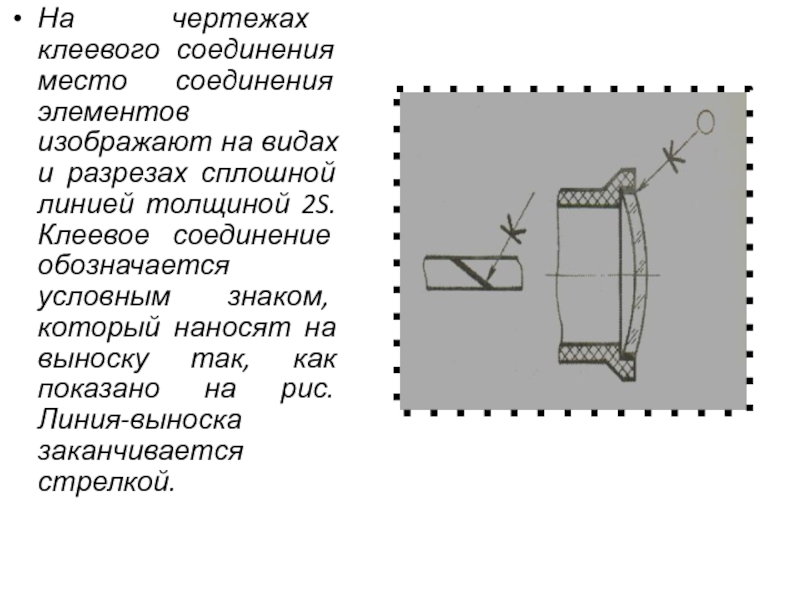

разрезах сплошной линией толщиной 2S. Клеевое соединение обозначается условным знаком, который наносят на выноску так, как показано на рис. Линия-выноска заканчивается стрелкой.

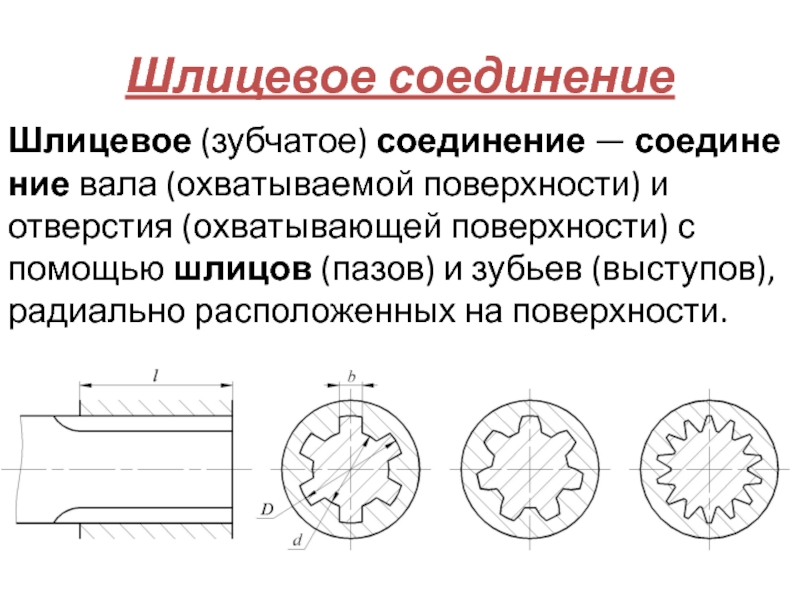

зубьев (выступов), радиально расположенных на поверхности.

с углом профиля 30° по ГОСТ 6033-80
треугольные с углом профиля 60, 72 и 90°.
По передаваемой нагрузке:
Лёгкая серия;
Средняя серия;
Тяжёлая серия.
По способу центрирования сопрягаемых деталей:
по наружному диаметру зубьев;
по внутреннему диаметру зубьев;
по боковым поверхностям зубьев.
По степени подвижности:
подвижное;
нормальное;
неподвижное.

лучше центруются;
• уменьшается число деталей соединения;
• повышенная прочность соединения;
• уменьшенная длинна ступицы;
• высокая прочность при динамических нагрузках.

Недостатки шлицевых соединений:
• более сложная технология изготовления по сравнению со шпоночными соединениями;
• высокая стоимость.
