Презентация, доклад на тему Разрезы

Содержание

1. Разрезы
2. Разрез – это изображение предмета, мысленно рассеченного

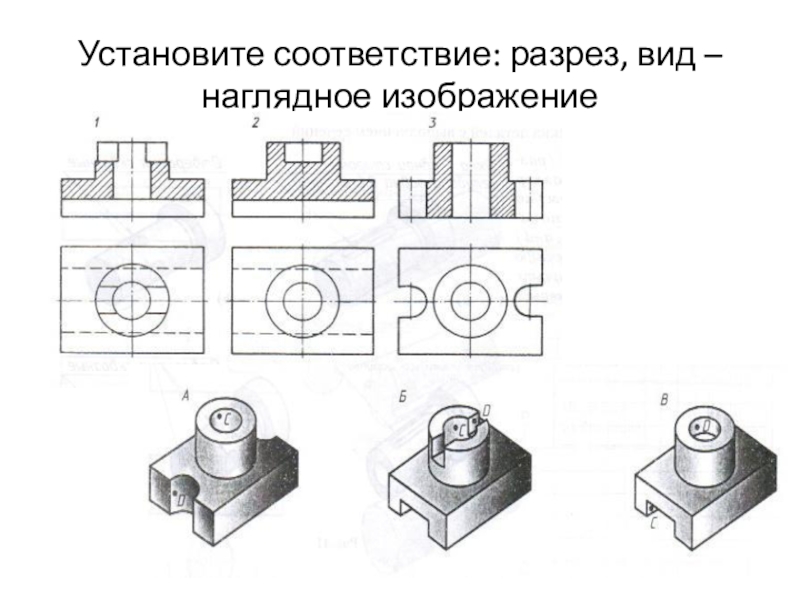

3. Установите соответствие: разрез, вид – наглядное изображение

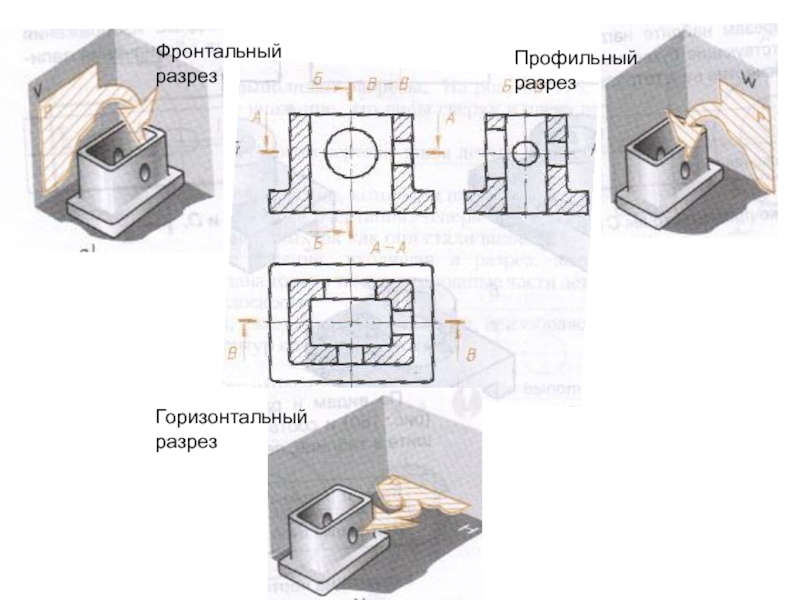

4. Фронтальный разрезПрофильный разрезГоризонтальный разрез

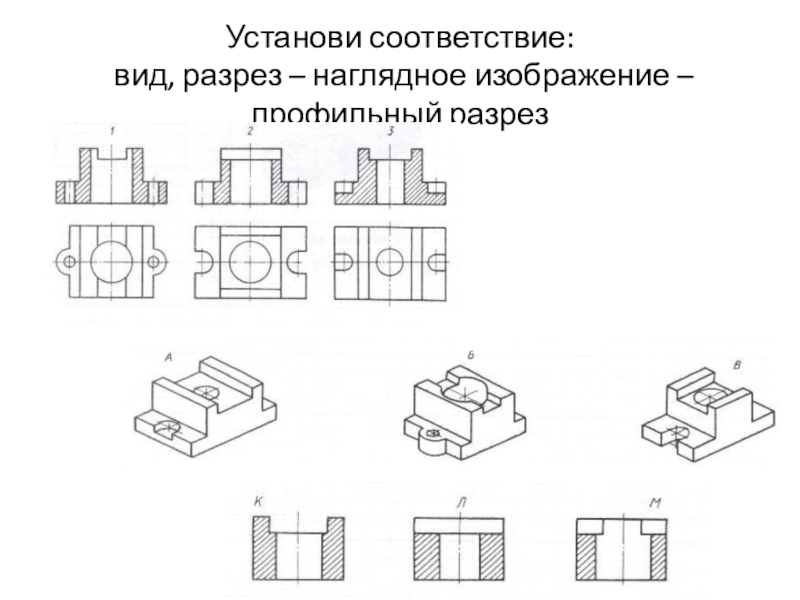

5. Установи соответствие: вид, разрез – наглядное изображение – профильный разрез

Разрез – это изображение предмета, мысленно рассеченного плоскостьюНа разрезе показывают то, что находится в секущей плоскости и за ней.Правила выполнения разрезов:Штриховые линии, которыми на видах изображаются внутренние очертания,в разрезе обводятся сплошными линиямиНа фигуру сечения, входящую в

Слайд 1Разрезы
Виды разрезов

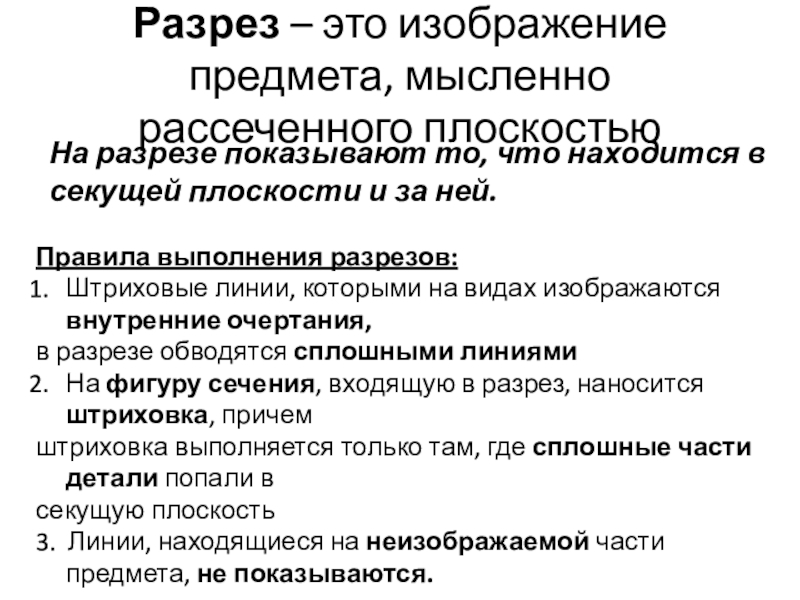

Слайд 2Разрез – это изображение предмета, мысленно рассеченного плоскостью
На разрезе показывают то,

что находится в секущей плоскости и за ней.

Правила выполнения разрезов:
Штриховые линии, которыми на видах изображаются внутренние очертания,
в разрезе обводятся сплошными линиями
На фигуру сечения, входящую в разрез, наносится штриховка, причем
штриховка выполняется только там, где сплошные части детали попали в
секущую плоскость
3. Линии, находящиеся на неизображаемой части предмета, не показываются.
