Презентация, доклад по черчению на тему Геометрические построения
Содержание
- 1. Презентация по черчению на тему Геометрические построения
- 2. Что необходимо знать, чтобы построить чертёжи таких деталей?
- 3. Сопряжения
- 4. Сопряжение – Элементы сопряжения:радиус сопряжения;центр сопряжения;точки сопряжения.
- 5. Сопряжение двух прямыхR15
- 6. Сопряжение прямой и окружностиR15Rо + Rс
- 7. Сопряжение двух окружностейВнешнее сопряжениеR15Rо + RсRо + RR + Rо = 15+15=30R + Rо = 20+15=35
- 8. Сопряжение двух окружностейВнутреннее сопряжениеR50R - RоRс - RоR - Rо = 50-15=35R - Rо = 50-20=30
- 9. Домашнее заданиеВыполнить сопряжение углов радиусом 15мм.
- 10. Назовите предметы быта, чертежи которых содержат сопряжение (приведите 4 – 5 примеров).Домашнее задание
- 11. Ресурсы:Черчение: Учебник для учащихся средних общеобразовательных учреждений
Что необходимо знать, чтобы построить чертёжи таких деталей?

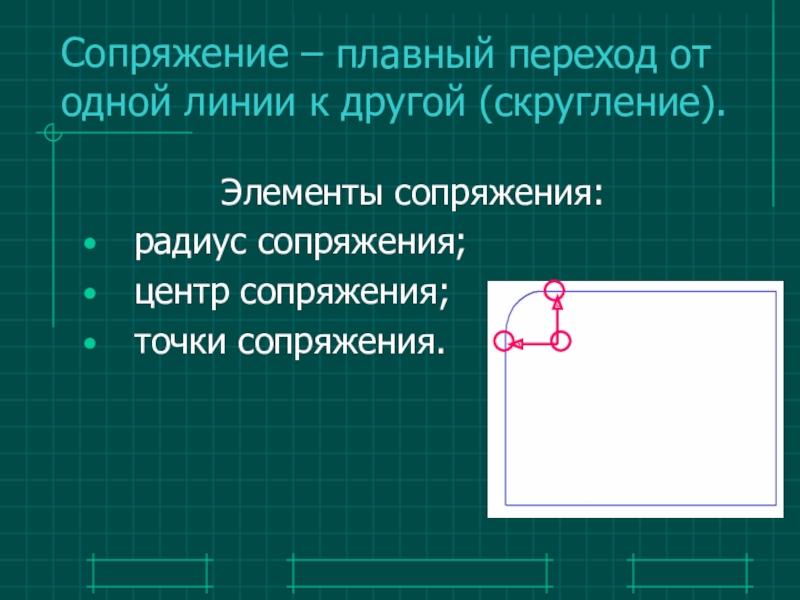

Слайд 4Сопряжение –
Элементы сопряжения:
радиус сопряжения;
центр сопряжения;
точки сопряжения.
плавный переход от одной линии к другой (скругление).
Слайд 7Сопряжение двух окружностей
Внешнее сопряжение
R15
Rо + Rс
Rо + R
R + Rо =
15+15=30
R + Rо = 20+15=35
Слайд 8Сопряжение двух окружностей
Внутреннее сопряжение
R50
R - Rо
Rс - Rо
R - Rо =
50-15=35
R - Rо = 50-20=30
Слайд 10Назовите предметы быта, чертежи которых содержат сопряжение (приведите 4 – 5
примеров).
Домашнее задание
Слайд 11Ресурсы:
Черчение: Учебник для учащихся средних общеобразовательных учреждений / Под ред. Проф.
Н. Г. Преображенской. – М.: Вентана – Граф, 2004. – 336с. (основной)
Все чертежи созданы с помощью программы КОМПАС и Microsoft PowerPoint.
Все чертежи созданы с помощью программы КОМПАС и Microsoft PowerPoint.
