Презентация, доклад к занятию по инженерной графике на тему Соединения резьбовые

резьба, выполненная способом накатки или нарезки, а на другом – головка.

Гайкой называется деталь, которая имеет отверстие с резьбой для навинчивания на болт или шпильку.

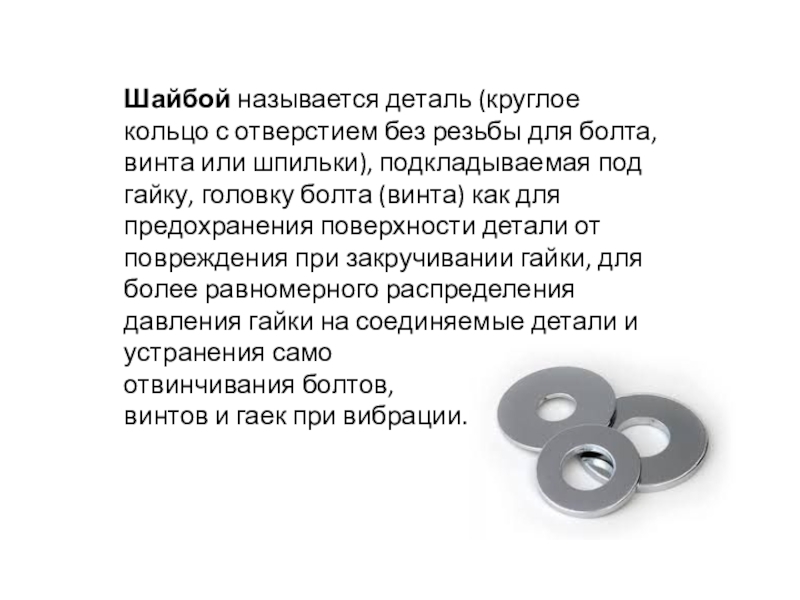

винта или шпильки), подкладываемая под гайку, головку болта (винта) как для предохранения поверхности детали от повреждения при закручивании гайки, для более равномерного распределения давления гайки на соединяемые детали и устранения само
отвинчивания болтов,
винтов и гаек при вибрации.

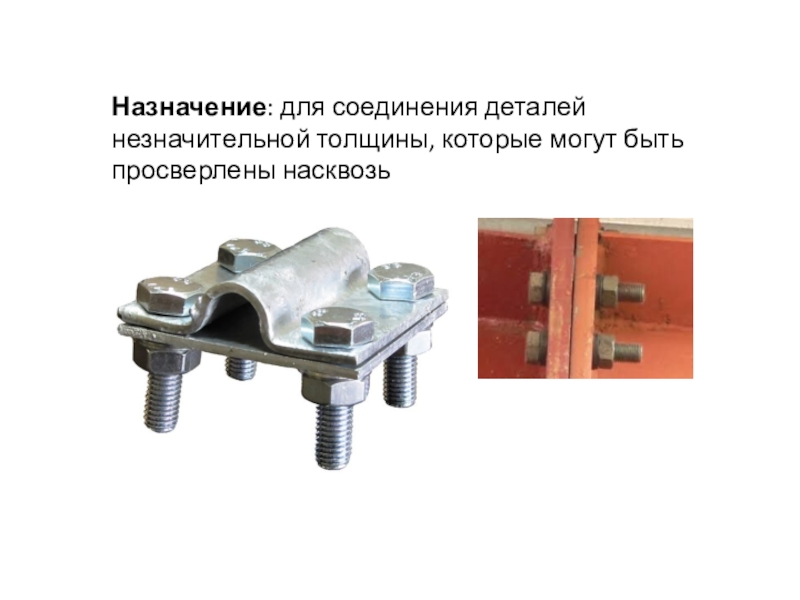

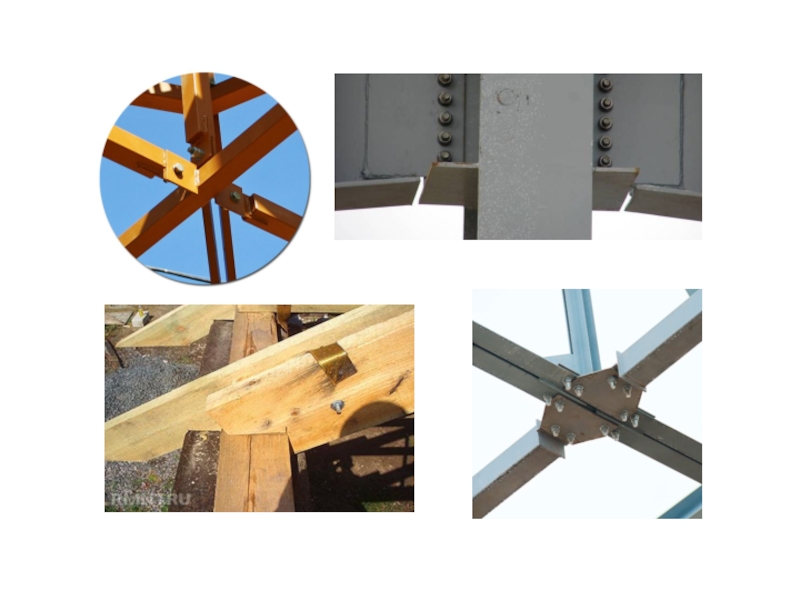

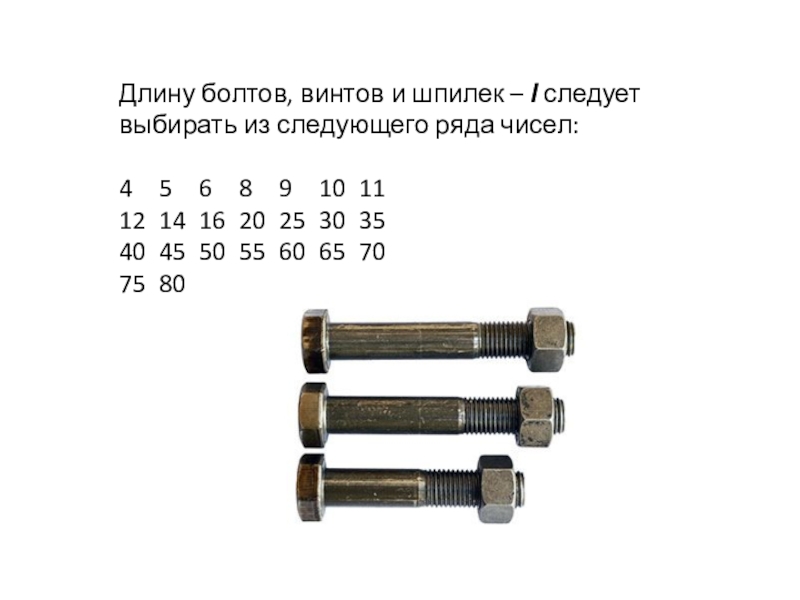

ряда чисел:

4 5 6 8 9 10 11
12 14 16 20 25 30 35
40 45 50 55 60 65 70
75 80

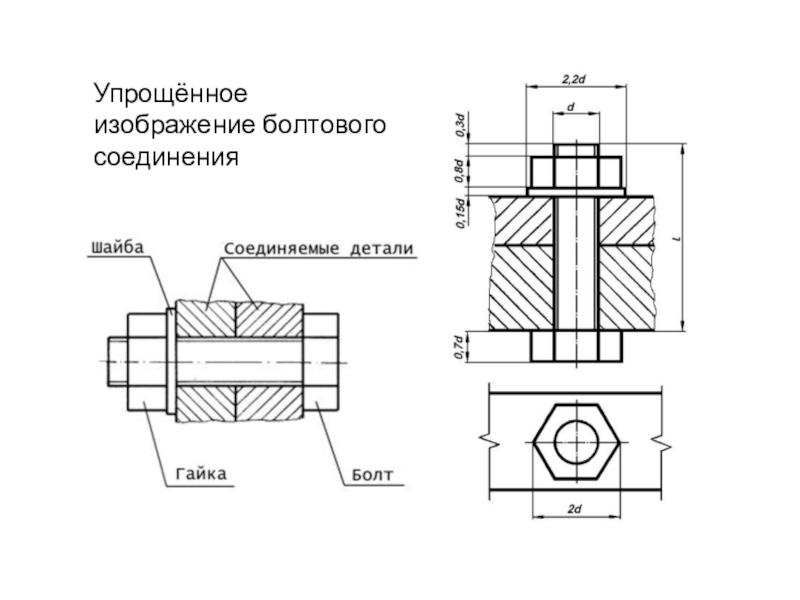

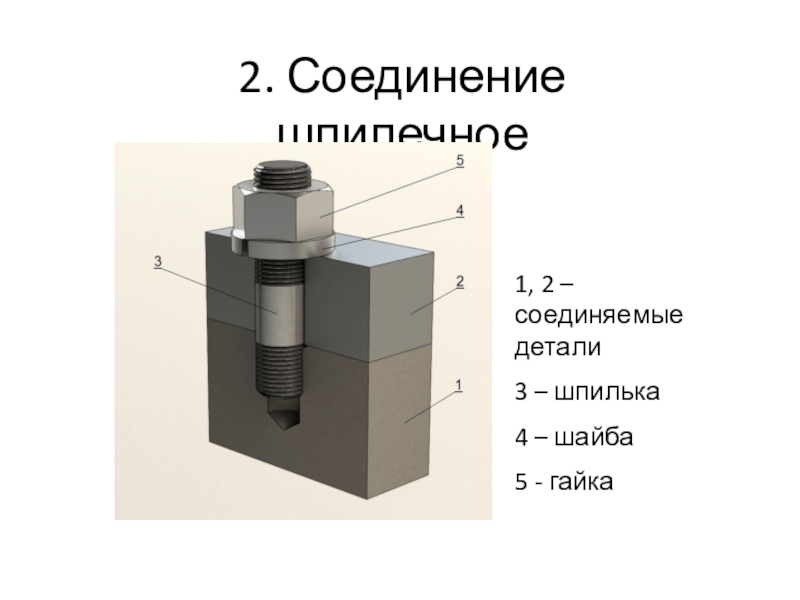

- гайка

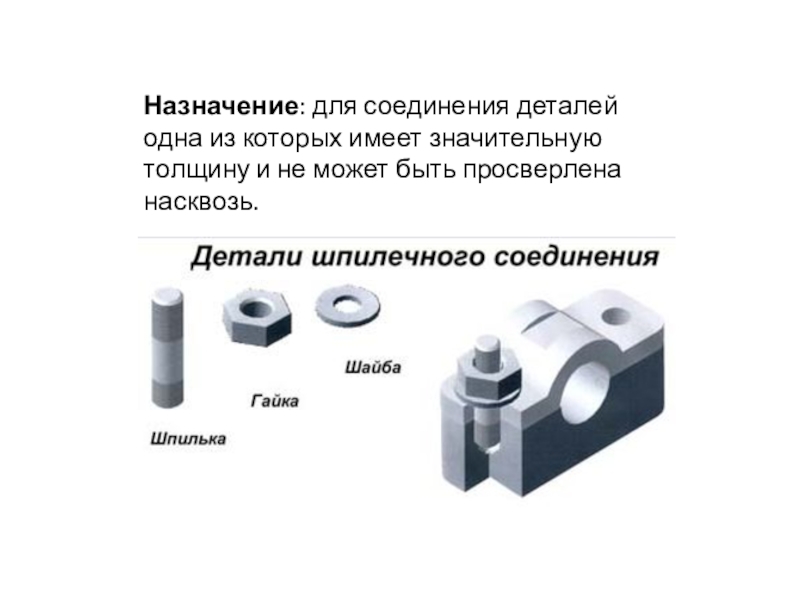

не может быть просверлена насквозь.

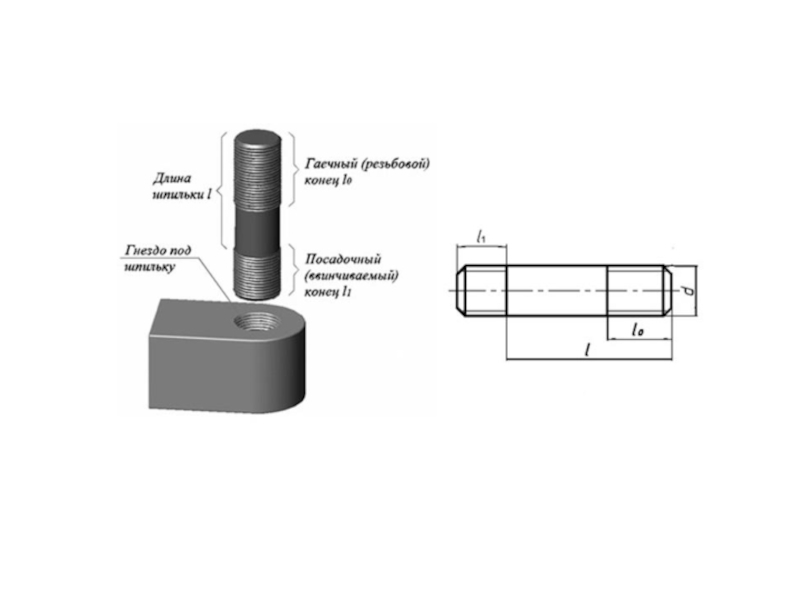

обоих концах. Один конец шпильки (l1 ) ввинчивается в отверстие одной из деталей, а на другой конец (l0 ) навинчивается гайка. Размер (l ) выбирают по ГОСТу. Длина ввинчиваемого конца (l1 ) шпильки зависит от материала детали, в которую она ввинчивается.
Для стали, бронзы и латуни l1 = d,
для чугуна - l1 = 1,25d,
для легких сплавов l1 = 2d.

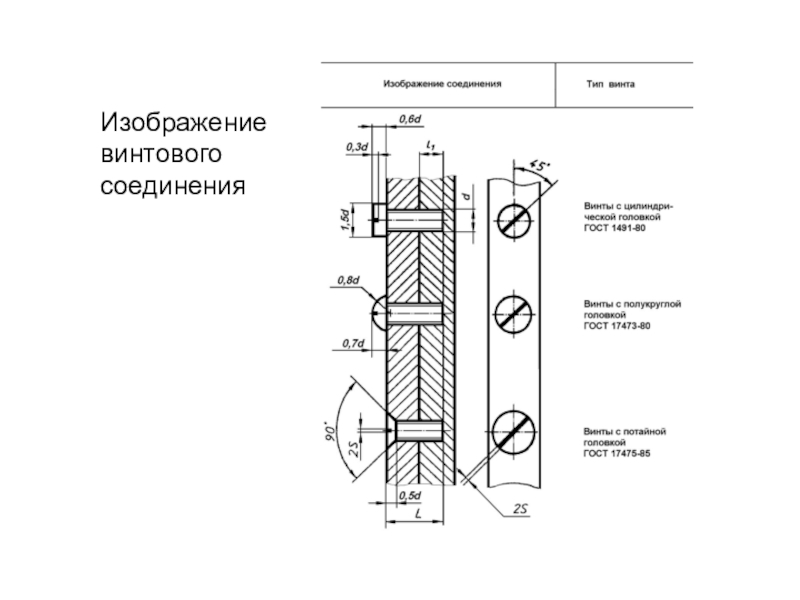

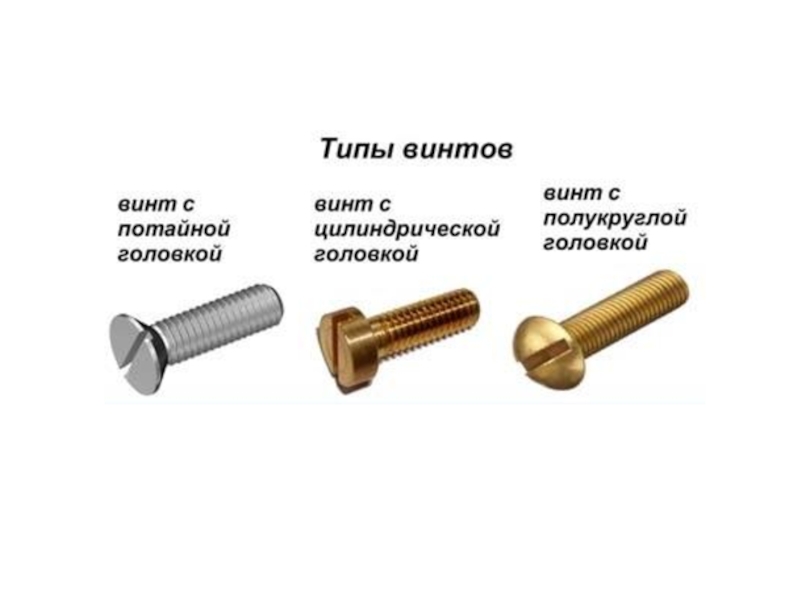

из деталей и прижимая к ней тем самым другую деталь, имеющую сквозное отверстие без резьбы, через которое проходит винт.

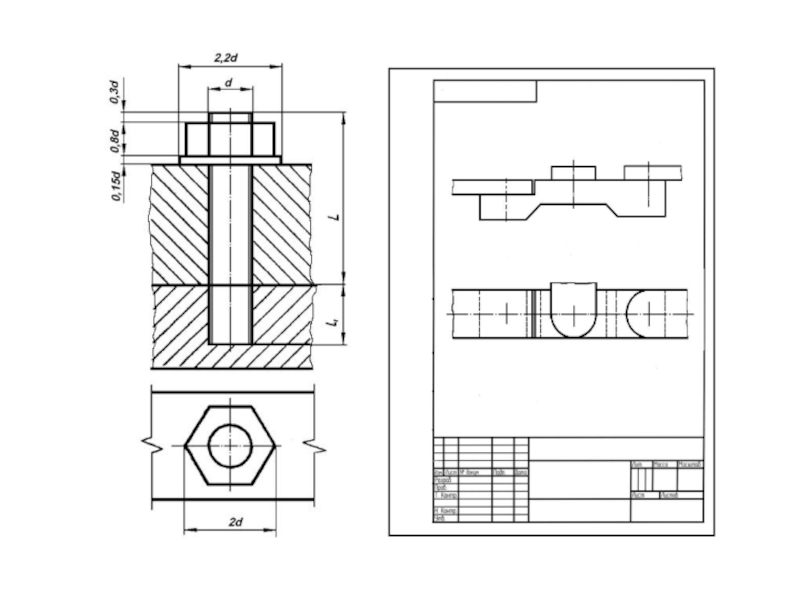

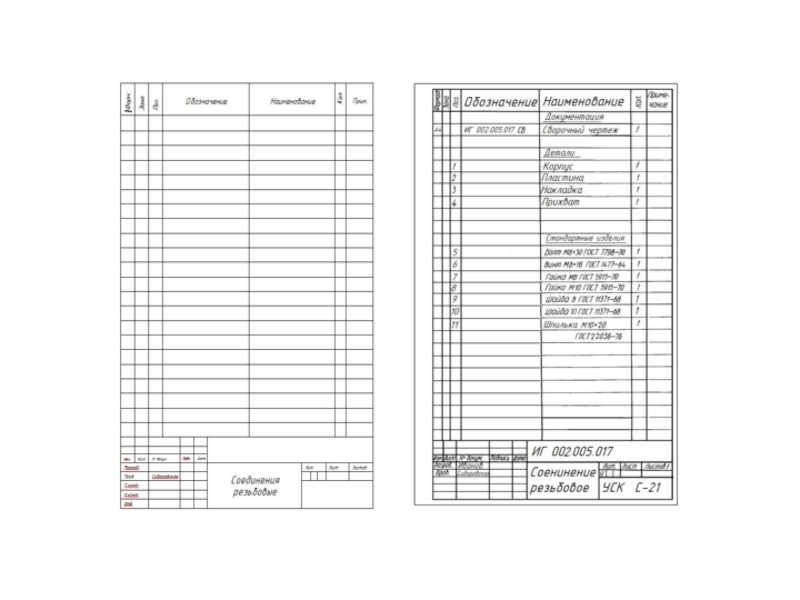

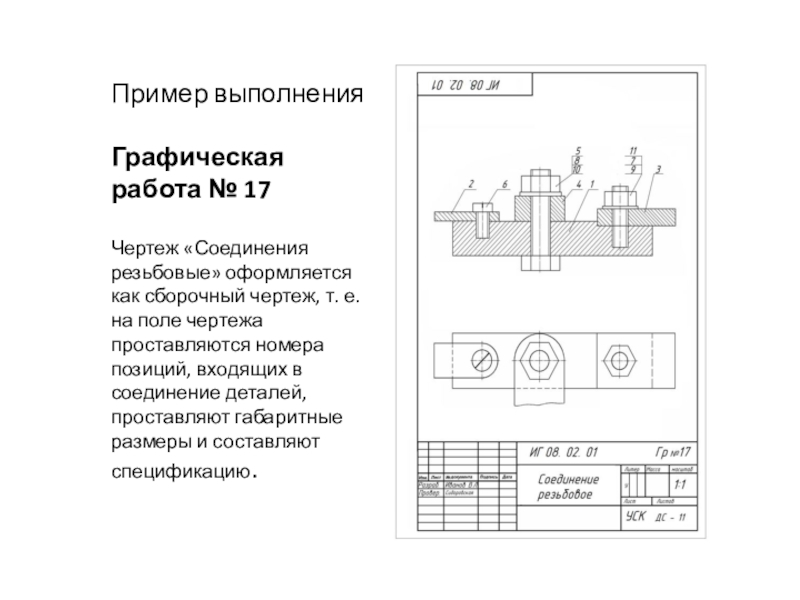

чертеж, т. е. на поле чертежа проставляются номера позиций, входящих в соединение деталей, проставляют габаритные размеры и составляют спецификацию.

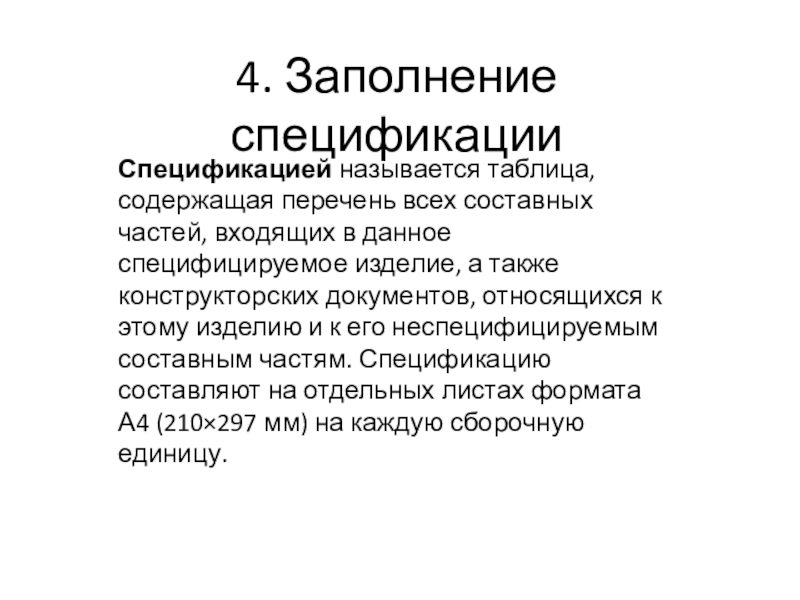

в данное специфицируемое изделие, а также конструкторских документов, относящихся к этому изделию и к его неспецифицируемым составным частям. Спецификацию составляют на отдельных листах формата А4 (210×297 мм) на каждую сборочную единицу.
