Презентация, доклад по черчению Порядок чтения чертежей
Содержание
Вопросы к чертежу1.как называется деталь2.из какого материала её изготавливают3.в каком масштабе выполнен чертёж4.какие виды содержит чертёж5.сочетанием каких геометрических тел определяется форма детали6.опишите общую форму детали7.чему равны габаритные размеры деталей и размеры отдельных частей
Слайд 1Порядок чтения чертежей деталей
1.прочитать основную надпись чертежа
2.определить, какие виды детали даны

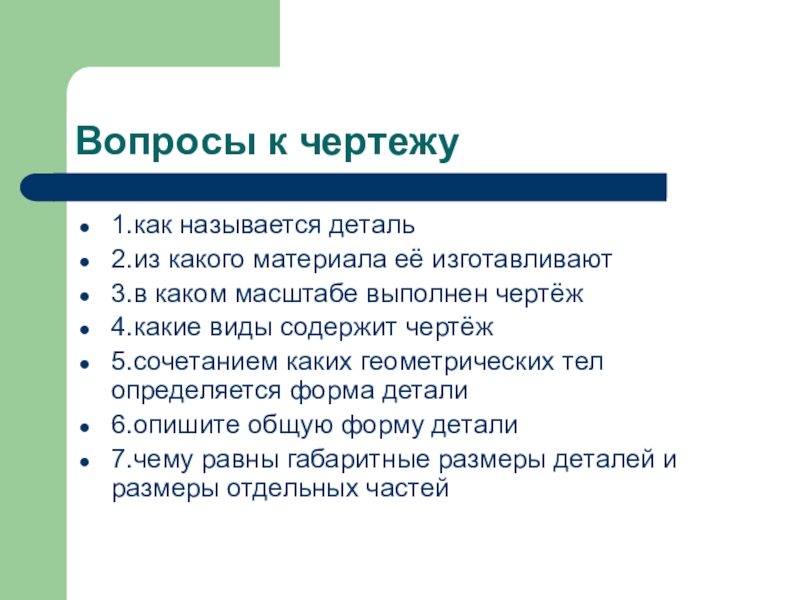

Слайд 2Вопросы к чертежу
1.как называется деталь
2.из какого материала её изготавливают
3.в каком масштабе
выполнен чертёж
4.какие виды содержит чертёж
5.сочетанием каких геометрических тел определяется форма детали
6.опишите общую форму детали
7.чему равны габаритные размеры деталей и размеры отдельных частей
4.какие виды содержит чертёж
5.сочетанием каких геометрических тел определяется форма детали
6.опишите общую форму детали
7.чему равны габаритные размеры деталей и размеры отдельных частей

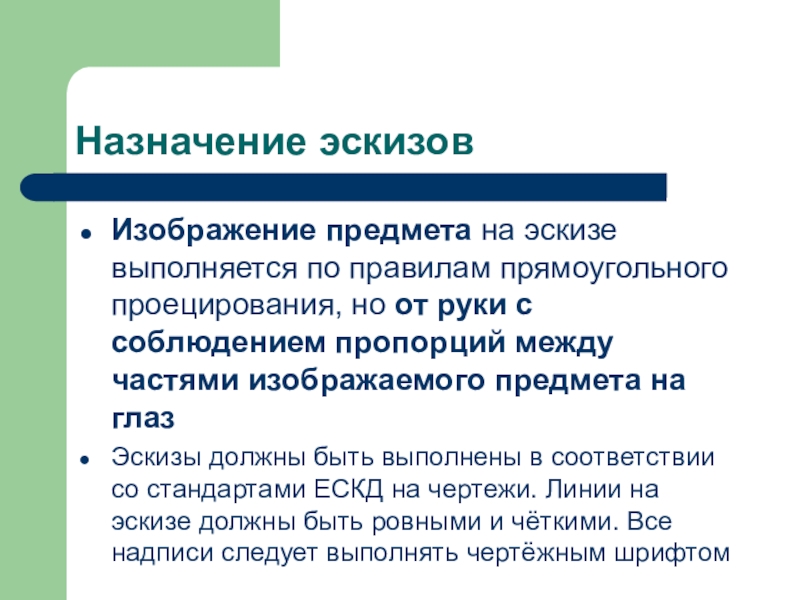

Слайд 3Назначение эскизов
Изображение предмета на эскизе выполняется по правилам прямоугольного проецирования, но
от руки с соблюдением пропорций между частями изображаемого предмета на глаз
Эскизы должны быть выполнены в соответствии со стандартами ЕСКД на чертежи. Линии на эскизе должны быть ровными и чёткими. Все надписи следует выполнять чертёжным шрифтом
Эскизы должны быть выполнены в соответствии со стандартами ЕСКД на чертежи. Линии на эскизе должны быть ровными и чёткими. Все надписи следует выполнять чертёжным шрифтом

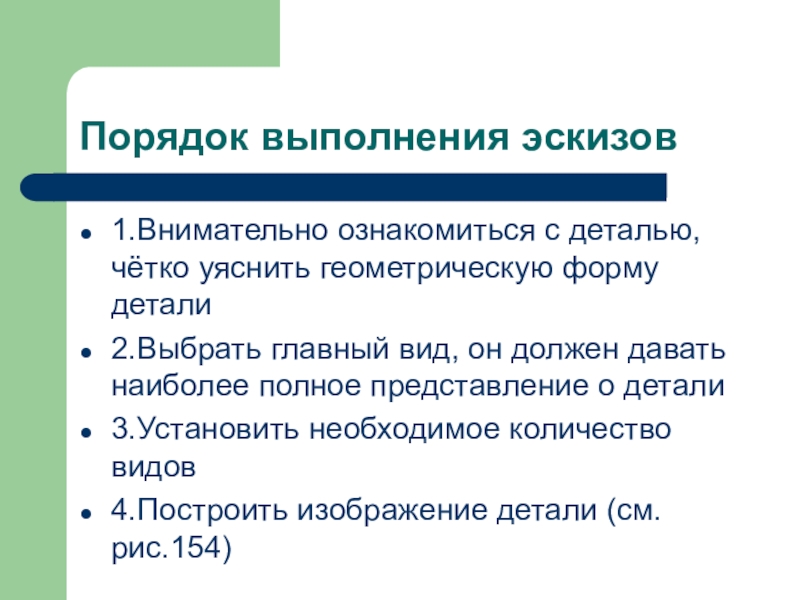

Слайд 4Порядок выполнения эскизов
1.Внимательно ознакомиться с деталью, чётко уяснить геометрическую форму детали
2.Выбрать
главный вид, он должен давать наиболее полное представление о детали
3.Установить необходимое количество видов
4.Построить изображение детали (см. рис.154)
3.Установить необходимое количество видов
4.Построить изображение детали (см. рис.154)
