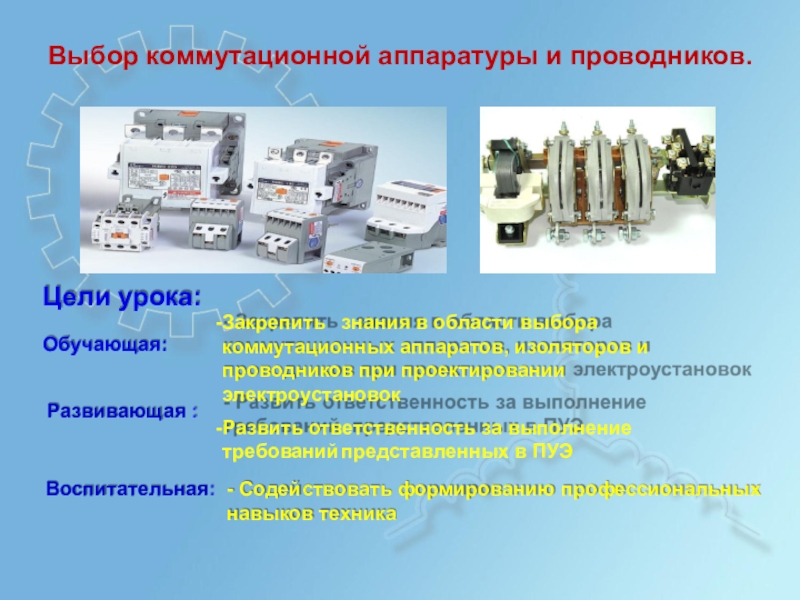

Слайд 1
Выбор коммутационной аппаратуры и проводников.







Цели урока:
Обучающая:
Развивающая :
Воспитательная:
Закрепить знания в области выбора коммутационных

аппаратов, изоляторов и проводников при проектировании электроустановок
Развить ответственность за выполнение требований представленных в ПУЭ

- Содействовать формированию профессиональных
навыков техника

Выбор коммутационной аппаратуры и проводников.Цели урока:Обучающая:Развивающая :Воспитательная:Закрепить	знания в области выбора коммутационных аппаратов, изоляторов и проводников при проектировании

Слайд 2Все коммутационные аппараты, измерительные трансформаторы тока и напряжения, а так же

изоляторы и проводники
должны удовлетворять п а спо ртным усл о ви ям п р и норма льном р ежи ме р а бо ты
и быть устой чи выми п р и возд ей стви и то ко в ко р о тко го зам ыка ни я и при п ер ена п ряжени ях .

При выборе учитывают

Условия окружающей среды

Размещение проектируемой ЭУ

При проектировании учитывают

Температуру Влажность

Запыленность

Наличие

химических и

биологических уровнем моря воздействий

Высоту над Сейсмичность

района

Изоляция

Загрязненная атмосфера

Электрические
аппараты

Максимальное рабочее напряжение

?ном.сети

Соответствовать

(�, �� … �, ��) ∙ ?раб

?ном.сети
На одну ступень ⇑

+?�℃ < ?раб < +��℃

Допустимый рабочий ток

�доп = �ном

?доп − ?окр

?доп − ?рас

Все коммутационные аппараты, измерительные трансформаторы тока и напряжения, а так же изоляторы и проводникидолжны удовлетворять  п

Слайд 3Температура нагрева частей электрических аппаратов при длительной работе

Температура нагрева частей электрических аппаратов при длительной работе

Слайд 4Выбор проводников (ПУЭ гл. 1.3)
Выбор сечений проводников по нагреву
Выбор сечений проводников

по экономической
плотности тока

Выбор проводников по условиям короны и радиопомех

Настоящая глава Правил распространяется на выбор сечений электрических проводников
(неизолированные и изолированные провода, кабели и шины)

Если сечение проводника, определенное по этим условиям,

получается меньше

сечения, требуемого по другим условиям (термическая и электродинамическая стойкость при токах КЗ, потери и отклонения напряжения, механическая прочность, защита от перегрузки), то должно приниматься наибольшее сечение, требуемое этими условиями.

Выбор проводников (ПУЭ гл. 1.3)Выбор сечений проводников по нагревуВыбор сечений проводников по экономическойплотности токаВыбор проводников по условиям

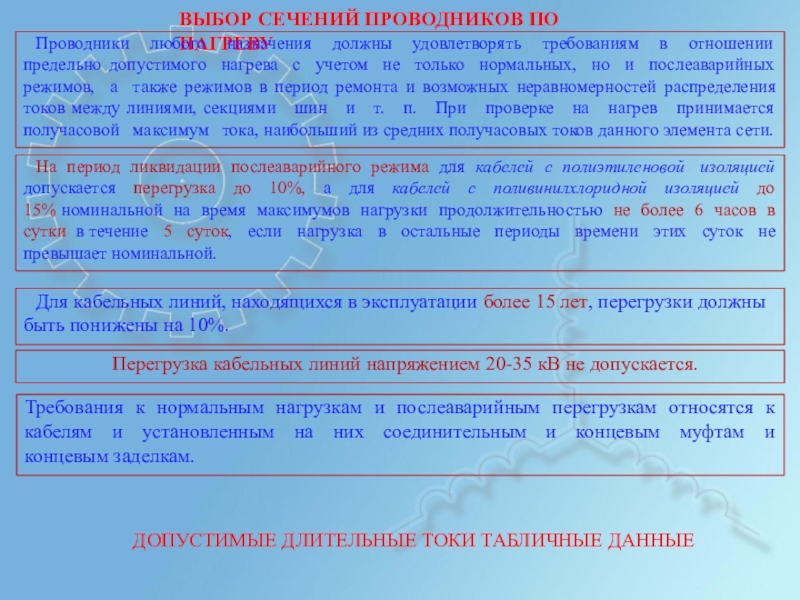

Слайд 5ВЫБОР СЕЧЕНИЙ ПРОВОДНИКОВ ПО НАГРЕВУ
Проводники любого назначения должны удовлетворять требованиям в

отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т. п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

На период ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10%, а для кабелей с поливинилхлоридной изоляцией до 15% номинальной на время максимумов нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток, если нагрузка в остальные периоды времени этих суток не превышает номинальной.

Для кабельных линий, находящихся в эксплуатации более 15 лет, перегрузки должны быть понижены на 10%.

Перегрузка кабельных линий напряжением 20-35 кВ не допускается.

Требования к нормальным нагрузкам и послеаварийным перегрузкам относятся к кабелям и установленным на них соединительным и концевым муфтам и концевым заделкам.

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ТАБЛИЧНЫЕ ДАННЫЕ

ВЫБОР СЕЧЕНИЙ ПРОВОДНИКОВ ПО НАГРЕВУПроводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом

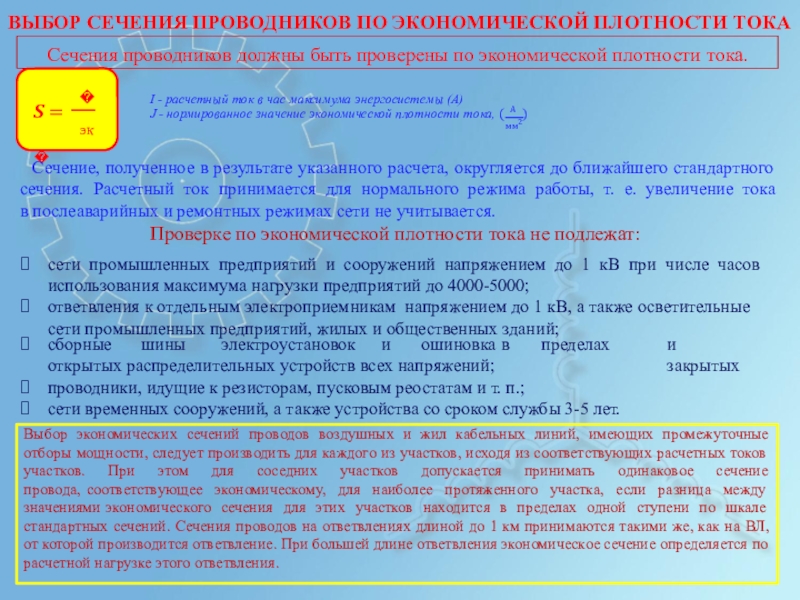

Слайд 6ВЫБОР СЕЧЕНИЯ ПРОВОДНИКОВ ПО ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА
Сечения проводников должны быть проверены

по экономической плотности тока.

? = �


эк

I - расчетный ток в час максимума энергосистемы (A)

J - нормированное значение экономической плотности тока, ( А )

мм2

Сечение, полученное в результате указанного расчета, округляется до ближайшего стандартного сечения. Расчетный ток принимается для нормального режима работы, т. е. увеличение тока в послеаварийных и ремонтных режимах сети не учитывается.
Проверке по экономической плотности тока не подлежат:
сети промышленных предприятий и сооружений напряжением до 1 кВ при числе часов
использования максимума нагрузки предприятий до 4000-5000;
ответвления к отдельным электроприемникам напряжением до 1 кВ, а также осветительные сети промышленных предприятий, жилых и общественных зданий;

сборные шины электроустановок и ошиновка в пределах открытых распределительных устройств всех напряжений;
проводники, идущие к резисторам, пусковым реостатам и т. п.;
сети временных сооружений, а также устройства со сроком службы 3-5 лет.

и закрытых

Выбор экономических сечений проводов воздушных и жил кабельных линий, имеющих промежуточные отборы мощности, следует производить для каждого из участков, исходя из соответствующих расчетных токов участков. При этом для соседних участков допускается принимать одинаковое сечение провода, соответствующее экономическому, для наиболее протяженного участка, если разница между значениями экономического сечения для этих участков находится в пределах одной ступени по шкале стандартных сечений. Сечения проводов на ответвлениях длиной до 1 км принимаются такими же, как на ВЛ, от которой производится ответвление. При большей длине ответвления экономическое сечение определяется по расчетной нагрузке этого ответвления.

ВЫБОР СЕЧЕНИЯ ПРОВОДНИКОВ ПО ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКАСечения проводников должны быть проверены по экономической плотности тока.? = ��экI

Слайд 7ПРОВЕРКА ПРОВОДНИКОВ ПО УСЛОВИЯМ КОРОНЫ И РАДИОПОМЕХ
При напряжении 35 кВ и

выше проводники должны быть проверены по условиям образования короны с учетом среднегодовых значений плотности и температуры воздуха на высоте расположения данной электроустановки над уровнем моря, приведенного радиуса проводника, а также коэффициента негладкости проводников.

При этом наибольшая напряженность поля у поверхности любого из проводников, определенная при среднем эксплуатационном напряжении, должна быть не более 0,9 начальной напряженности электрического поля, соответствующей появлению общей короны.

Проверку следует проводить в соответствии с действующими руководящими указаниями.
Кроме того, для проводников необходима проверка по условиям допустимого уровня радиопомех от короны.

ПРОВЕРКА ПРОВОДНИКОВ ПО УСЛОВИЯМ КОРОНЫ И РАДИОПОМЕХПри напряжении 35 кВ и выше проводники должны быть проверены по

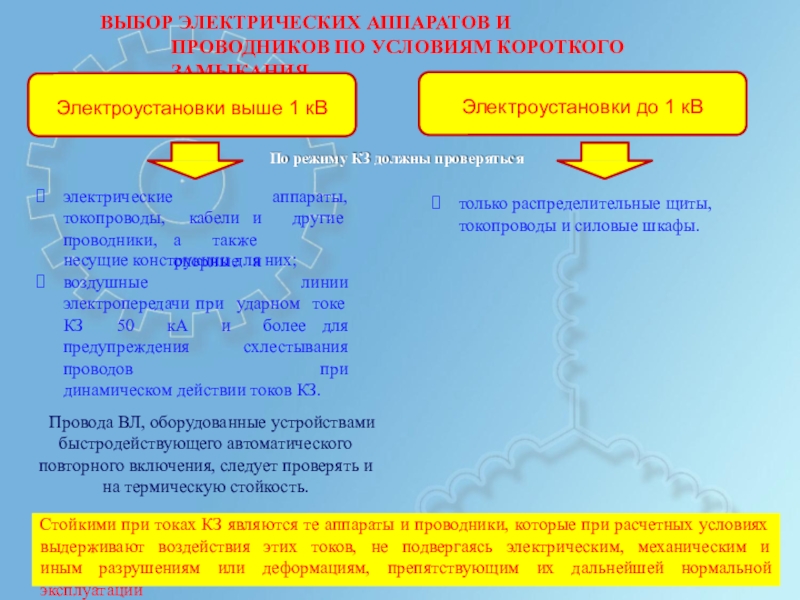

Слайд 8ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ПРОВОДНИКОВ ПО УСЛОВИЯМ КОРОТКОГО ЗАМЫКАНИЯ
Электроустановки выше 1

кВ

Электроустановки до 1 кВ

По режиму КЗ должны проверяться

электрические токопроводы, проводники,

аппараты, кабели и другие
а также опорные и

несущие конструкции для них;
воздушные линии электропередачи при ударном токе КЗ 50 кА и более для предупреждения схлестывания проводов при динамическом действии токов КЗ.
Провода ВЛ, оборудованные устройствами быстродействующего автоматического
повторного включения, следует проверять и на термическую стойкость.

только распределительные щиты,
токопроводы и силовые шкафы.

Стойкими при токах КЗ являются те аппараты и проводники, которые при расчетных условиях выдерживают воздействия этих токов, не подвергаясь электрическим, механическим и иным разрушениям или деформациям, препятствующим их дальнейшей нормальной эксплуатации

ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ПРОВОДНИКОВ ПО УСЛОВИЯМ КОРОТКОГО ЗАМЫКАНИЯЭлектроустановки выше 1 кВЭлектроустановки до 1 кВПо режиму КЗ

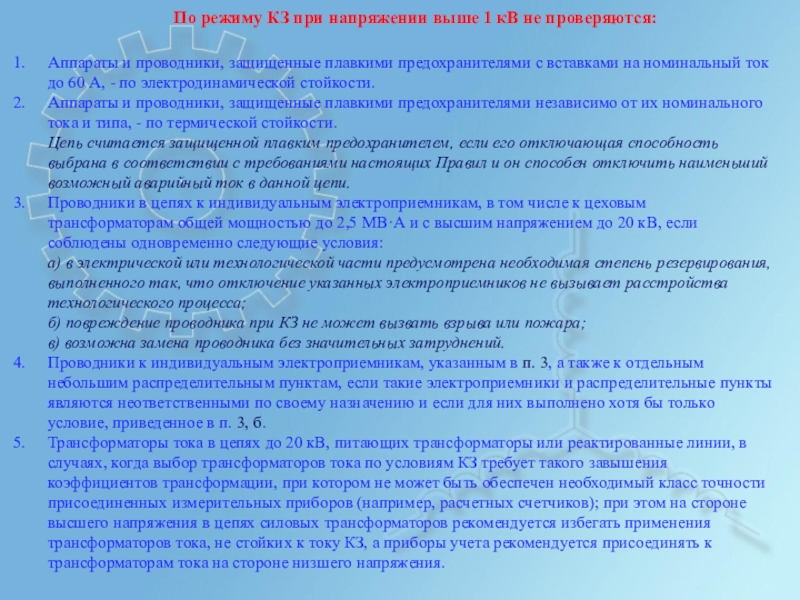

Слайд 9По режиму КЗ при напряжении выше 1 кВ не проверяются:

Аппараты и

проводники, защищенные плавкими предохранителями с вставками на номинальный ток
до 60 А, - по электродинамической стойкости.
Аппараты и проводники, защищенные плавкими предохранителями независимо от их номинального
тока и типа, - по термической стойкости.
Цепь считается защищенной плавким предохранителем, если его отключающая способность выбрана в соответствии с требованиями настоящих Правил и он способен отключить наименьший возможный аварийный ток в данной цепи.
Проводники в цепях к индивидуальным электроприемникам, в том числе к цеховым трансформаторам общей мощностью до 2,5 МВ·А и с высшим напряжением до 20 кВ, если соблюдены одновременно следующие условия:
а) в электрической или технологической части предусмотрена необходимая степень резервирования, выполненного так, что отключение указанных электроприемников не вызывает расстройства технологического процесса;
б) повреждение проводника при КЗ не может вызвать взрыва или пожара;
в) возможна замена проводника без значительных затруднений.
Проводники к индивидуальным электроприемникам, указанным в п. 3, а также к отдельным небольшим распределительным пунктам, если такие электроприемники и распределительные пункты являются неответственными по своему назначению и если для них выполнено хотя бы только условие, приведенное в п. 3, б.
Трансформаторы тока в цепях до 20 кВ, питающих трансформаторы или реактированные линии, в случаях, когда выбор трансформаторов тока по условиям КЗ требует такого завышения коэффициентов трансформации, при котором не может быть обеспечен необходимый класс точности присоединенных измерительных приборов (например, расчетных счетчиков); при этом на стороне высшего напряжения в цепях силовых трансформаторов рекомендуется избегать применения трансформаторов тока, не стойких к току КЗ, а приборы учета рекомендуется присоединять к трансформаторам тока на стороне низшего напряжения.
По режиму КЗ при напряжении выше 1 кВ не проверяются:Аппараты и проводники, защищенные плавкими предохранителями с вставками

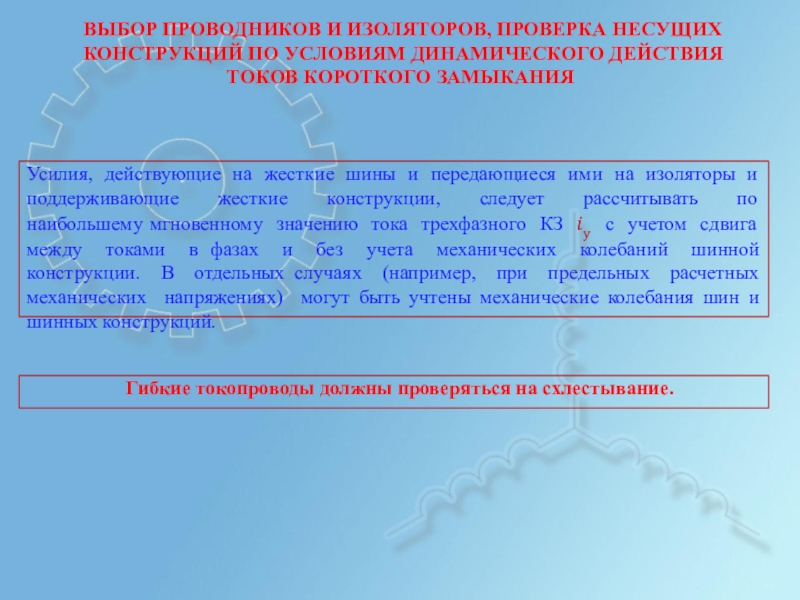

Слайд 10ВЫБОР ПРОВОДНИКОВ И ИЗОЛЯТОРОВ, ПРОВЕРКА НЕСУЩИХ КОНСТРУКЦИЙ ПО УСЛОВИЯМ ДИНАМИЧЕСКОГО ДЕЙСТВИЯ

ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

Усилия, действующие на жесткие шины и передающиеся ими на изоляторы и поддерживающие жесткие конструкции, следует рассчитывать по наибольшему мгновенному значению тока трехфазного КЗ ?у с учетом сдвига между токами в фазах и без учета механических колебаний шинной конструкции. В отдельных случаях (например, при предельных расчетных механических напряжениях) могут быть учтены механические колебания шин и шинных конструкций.

Гибкие токопроводы должны проверяться на схлестывание.

ВЫБОР ПРОВОДНИКОВ И ИЗОЛЯТОРОВ, ПРОВЕРКА НЕСУЩИХ КОНСТРУКЦИЙ ПО УСЛОВИЯМ ДИНАМИЧЕСКОГО ДЕЙСТВИЯ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯУсилия, действующие на жесткие

Слайд 11ВЫБОР ПРОВОДНИКОВ ПО УСЛОВИЯМ НАГРЕВА ПРИ КОРОТКОМ ЗАМЫКАНИИ
Температура нагрева проводников при

КЗ должна быть не выше следующих предельно допустимых значений, °С:
ВЫБОР ПРОВОДНИКОВ ПО УСЛОВИЯМ НАГРЕВА ПРИ КОРОТКОМ ЗАМЫКАНИИТемпература нагрева проводников при КЗ должна быть не выше следующих
