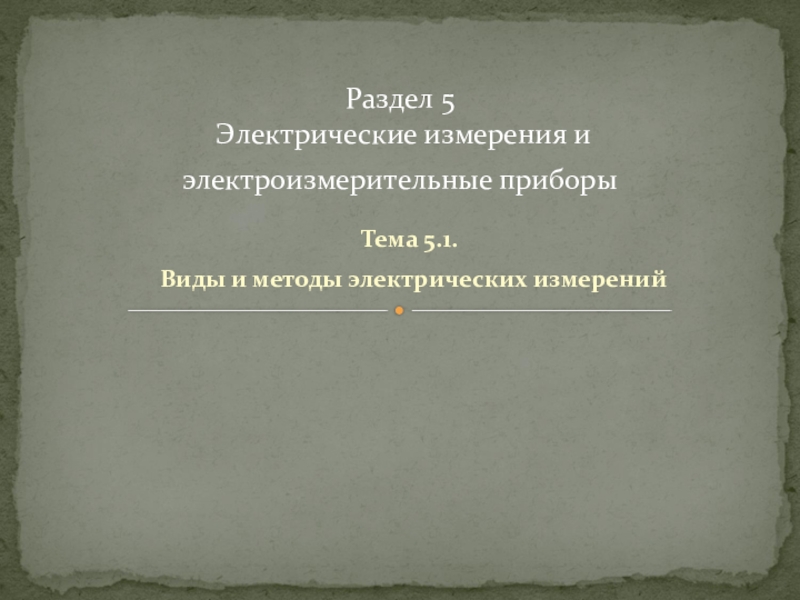

Презентация, доклад на тему Виды и методы электрических измерений

и электроизмерительные приборы

электроизмерительных приборов

технических средств.
Прямые измерения – при которых значение измеряемой величины находят непосредственно из опытных данных – сравнением ее размера с размером, воспроизводимым мерой, или в виде показания измерительного прибора (измерение длины линейкой, температуры –термометром, напряжения –вольтметром). Мера - средство измерений, предназначенное для воспроизведения физической величины заданного размера (гиря, метр, токовые весы).
Косвенные – те, при которых значение измеряемой величины находят по промежуточным результатам прямых измерений других величин, связанных с измеряемой известной зависимостью. Например, мощность Р=UI можно найти по результатам измерений напряжения U вольтметром и силы тока I амперметром.

1.Прямые и косвенные измерения

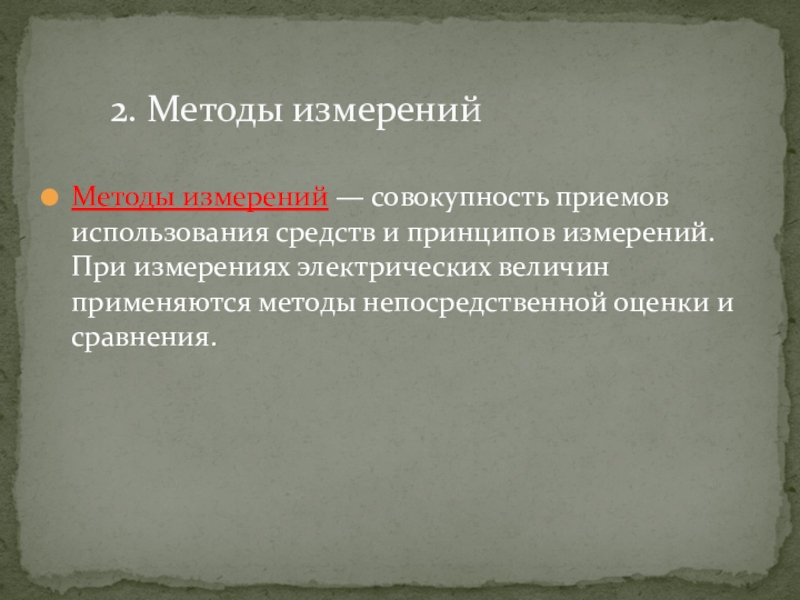

измерениях электрических величин применяются методы непосредственной оценки и сравнения.

2. Методы измерений

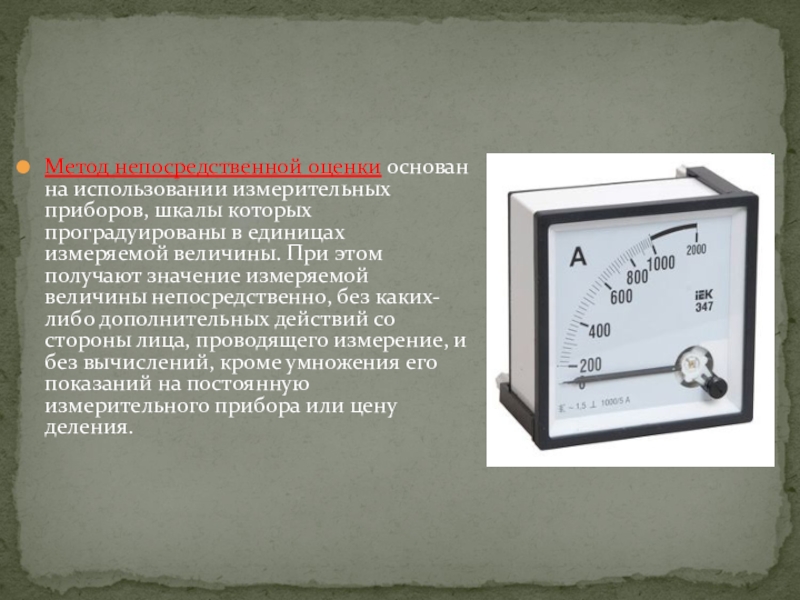

в единицах измеряемой величины. При этом получают значение измеряемой величины непосредственно, без каких-либо дополнительных действий со стороны лица, проводящего измерение, и без вычислений, кроме умножения его показаний на постоянную измерительного прибора или цену деления.

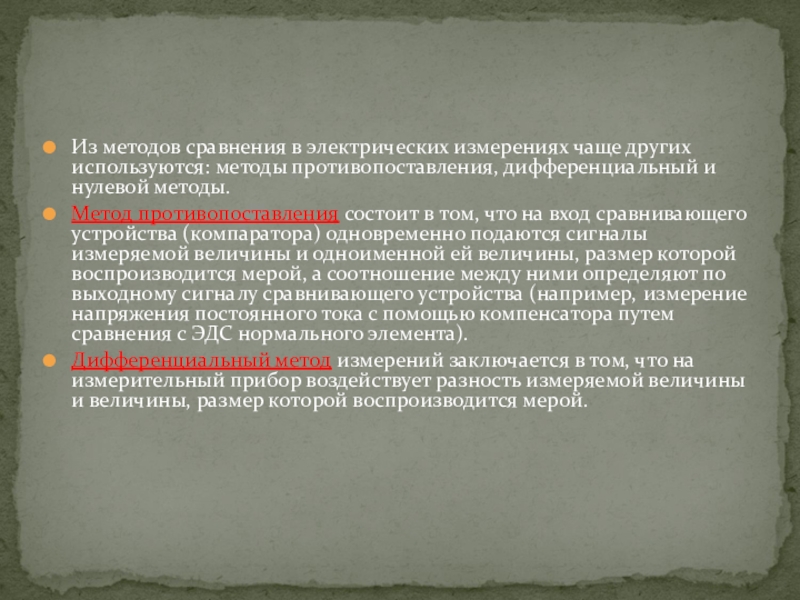

дифференциальный и нулевой методы.
Метод противопоставления состоит в том, что на вход сравнивающего устройства (компаратора) одновременно подаются сигналы измеряемой величины и одноименной ей величины, размер которой воспроизводится мерой, а соотношение между ними определяют по выходному сигналу сравнивающего устройства (например, измерение напряжения постоянного тока с помощью компенсатора путем сравнения с ЭДС нормального элемента).
Дифференциальный метод измерений заключается в том, что на измерительный прибор воздействует разность измеряемой величины и величины, размер которой воспроизводится мерой.

между измеряемой величиной и величиной, размер которой воспроизводится мерой, доводят до нуля.
R1·R4 = R2·R3- условие равновесия моста

имеющие нормированные метрологические характеристики.
Погрешности измерений определяются главным образом погрешностями средств измерений, но они не тождественны им.
В зависимости от формы числового выражения погрешности независимо от вида различают: абсолютные и относительны – для измерений; абсолютные, относительны и приведенные – для средств измерений.

3. Классификация погрешностей

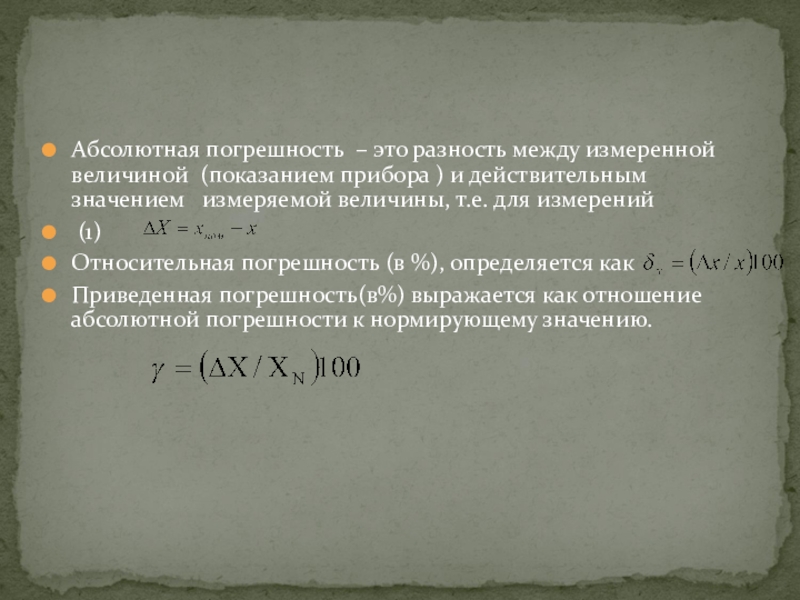

и действительным значением измеряемой величины, т.е. для измерений
(1)
Относительная погрешность (в %), определяется как
Приведенная погрешность(в%) выражается как отношение абсолютной погрешности к нормирующему значению.

измерений делят на систематические (детерминированные) и случайные (индетерминированные, стохастические). Различают еще грубые погрешности и промахи.

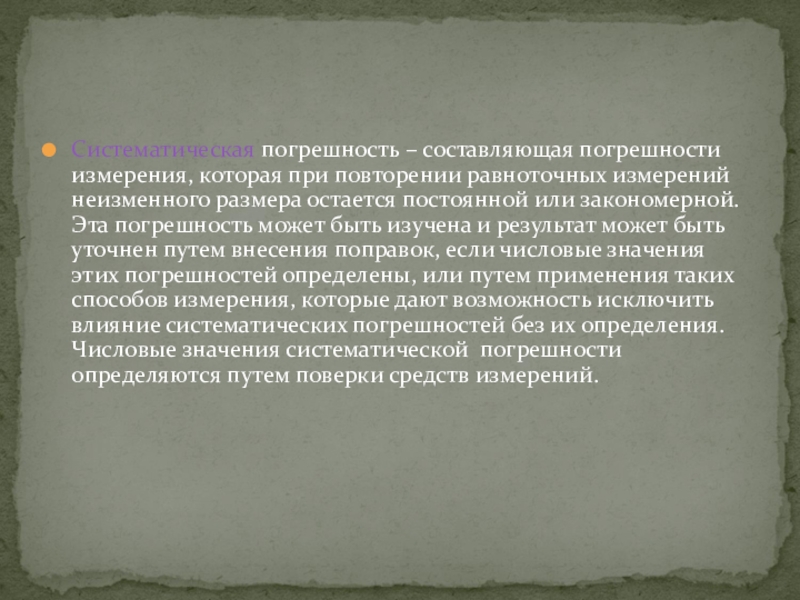

неизменного размера остается постоянной или закономерной. Эта погрешность может быть изучена и результат может быть уточнен путем внесения поправок, если числовые значения этих погрешностей определены, или путем применения таких способов измерения, которые дают возможность исключить влияние систематических погрешностей без их определения. Числовые значения систематической погрешности определяются путем поверки средств измерений.

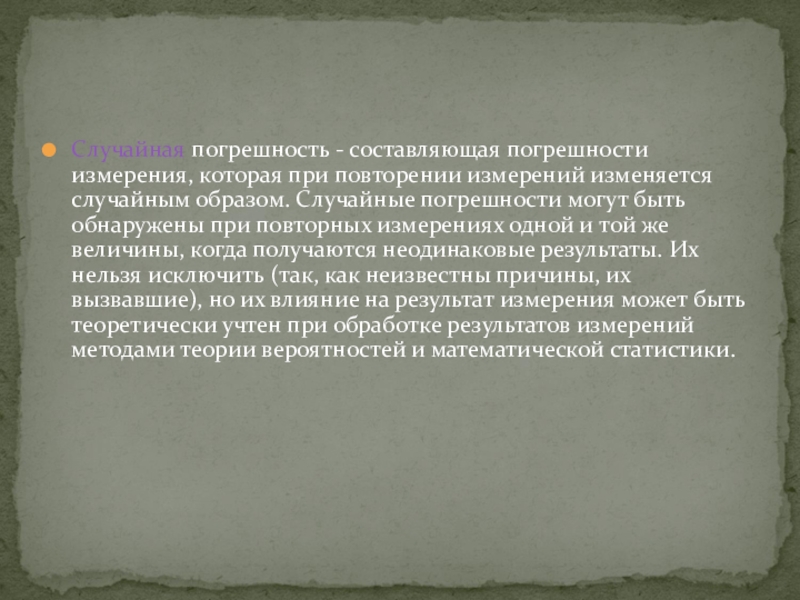

случайным образом. Случайные погрешности могут быть обнаружены при повторных измерениях одной и той же величины, когда получаются неодинаковые результаты. Их нельзя исключить (так, как неизвестны причины, их вызвавшие), но их влияние на результат измерения может быть теоретически учтен при обработке результатов измерений методами теории вероятностей и математической статистики.

и исключают из рассмотрения.
Промах – следствие неисправности средства измерений, ошибочного считывания показаний, их записи и т.п.

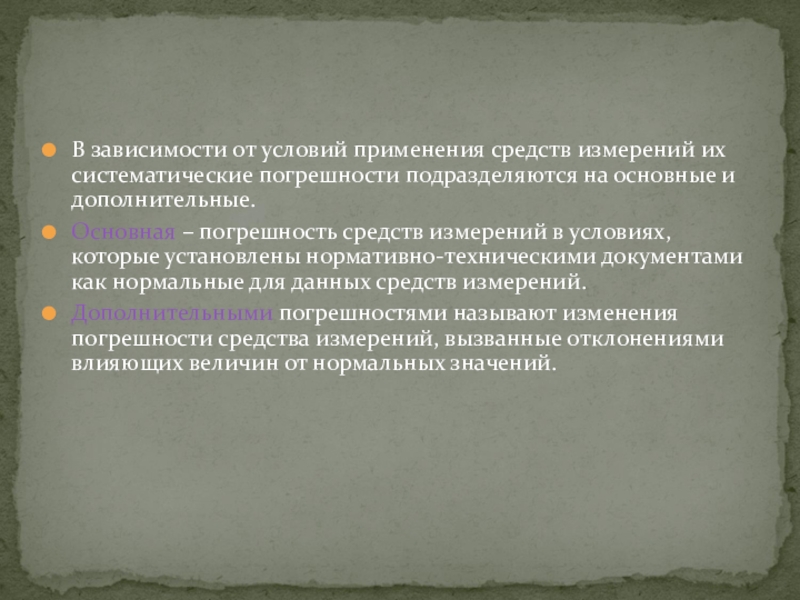

на основные и дополнительные.
Основная – погрешность средств измерений в условиях, которые установлены нормативно-техническими документами как нормальные для данных средств измерений.
Дополнительными погрешностями называют изменения погрешности средства измерений, вызванные отклонениями влияющих величин от нормальных значений.

и дополнительных погрешностей, а также другими свойствами средства измерений, влияющими на его точность.
Средствам измерений с двумя или более диапазонами измерений одной и той же физической величины допускается присваивать два или более классов точности.
Пределы допустимых основной и дополнительных погрешностей средства измерений определенного класса точности выражают в форме абсолютных, относительных и приведенных погрешностей в зависимости от характера их связи с информативным параметром входного или выходного сигнала.

4. Характеристики электроизмерительных приборов

№
4. № стандарта на эту группу приборов
5. обозначение прибора
6. заводской товарный знак
7. степень защищенности от полей
8. принцип действия.

Найдите относительную погрешность измерения
2. Класс точности прибора 1,0. Чему равна приведенная погрешность прибора?

характеризуется точность измерения?
4. На шкале прибора нанесён знак. Какой это прибор?

Домашняя работа

имеющие нормированные метрологические характеристики.
Метрологические характеристики средств измерений — характеристики, от которых зависит точность результатов измерений, вы­полняемых с помощью этих средств.
Набор мер — комплект конструктивно обособленных мер, применяемых в различных сочетаниях (магазин резисторов, магазин емкостей и т. п.).
Измерительным прибором называют средство измерений, предназначенное для выработки сигнала в форме, доступной для непосредственного восприятия измерительной информации наблюдате­лем, благодаря наличию отсчетного устройства (вольтметр, ампер­метр).
Измерительный преобразователь — средство измерений, предназначенное для преобразования входного измерительного сигнала в выходной сигнал, удобный для дальнейшего преобразования, передачи, обработки и хранения измерительной информации, но не под­дающийся непосредственному восприятию наблюдателем (измери­тельный трансформатор, калиброванный шунт и т. п.).
Измерительная система — совокупность средств измерений и вспомогательных устройств, соединенных между собой каналами связи.

3. Виды средств измерений их классификация

измерений, обеспечивающее воспроизведе­ние и (или) хранение единицы с целью передачи ее размера нижестоящим по поверочной таблице средствам измерений и официально утвержденное в качестве эталона.
Средства измерения весьма разнообразны по назначению, принципу действия, метрологическим характеристикам и другим параметрам. Рассмотрим наиболее общие из них.

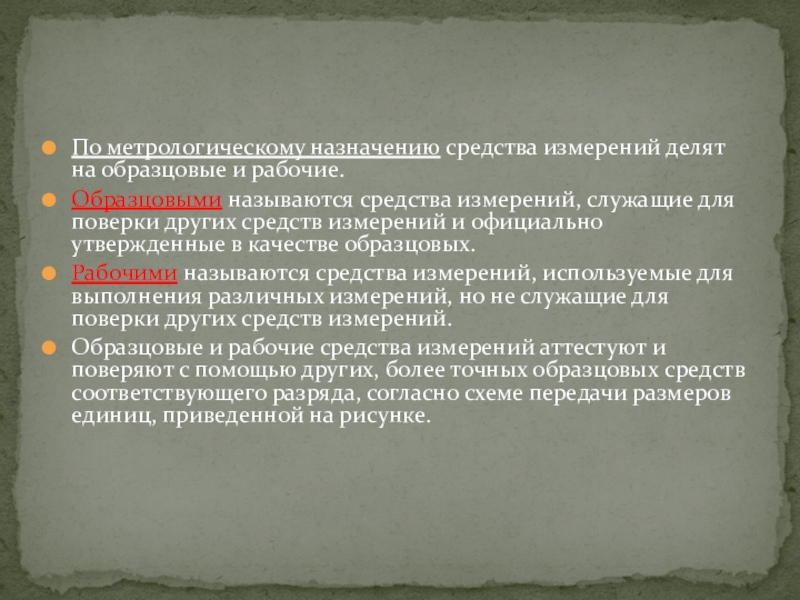

средства измерений, служащие для поверки других средств измерений и официально утвержденные в качестве образцовых.
Рабочими называются средства измерений, используемые для выполнения различных измерений, но не служащие для поверки других средств измерений.
Образцовые и рабочие средства измерений аттестуют и поверяют с помощью других, более точных образцовых средств соответствующего разряда, согласно схеме передачи размеров единиц, приведенной на рисунке.

преобразователи.
Соответственно форме представления измерительной информации, содержащейся в выходных сигналах, измерительные приборы бывают аналоговые и цифровые.
Аналоговым называется прибор, информативный параметр выходного сигнала которого является физическим аналогом измеряемой величины (информативного параметра входного сигнала). Например, перемещение подвижной рамки электромеханического вольтметра — аналог измеряемого напряжения.
Цифровым называется прибор, у которого выходной сигнал содержит информацию о значении измеряемой величины, закодированную в цифровой форме.
Аналоговые измерительные приборы по виду отсчетного устройства делят на показывающие и регистрирующие, а в зависимости от вида информативного параметра — на интегрирующие и суммирующие.

и неподвижной шкалы или неподвижного указателя и подвижной шкалы).
Регистрирующим называется прибор, в котором предусмотрена автоматическая фиксация измерительной информации. В регистрирующих приборах результат измерения представляется в форме записи на диаграмме (одноточечные самопишущие приборы) или печатью в цифровой форме (печатающие аналоговые многоточечные приборы, одно-, многоточечные цифровые приборы).
Интегрирующим называется прибор, в котором входная величина интегрируется по времени или по другой независимой переменной (счетчик электрической энергии, например, интегрирует мощность по времени).
Суммирующим называется прибор, показания которого функ­ционально связаны с суммой двух и более величин, подводимых к нему по разным каналам связи.
Классификация средств измерения по измеряемой величине отра­жается в наименовании прибора (вольтметр, частотомер и т. п.).
Комбинированными (мультиметрами) называются измерительные приборы, позволяющие измерять две (и более) разноименные величины, а приборы, работающие как на постоянном, так и переменном токе — универсальными.

и основные.

Домашняя работа
