Презентация, доклад на тему Устройство, техническое обслуживание и ремонт газораспределительного механизма ВАЗ- 21112

студент гр. А-14
Маслов

различные двигатели с системами сдвига фаз газораспределения.

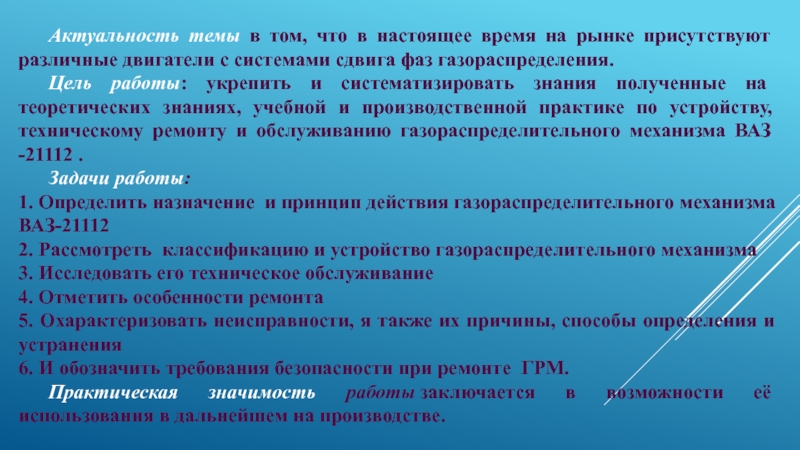

Цель работы: укрепить и систематизировать знания полученные на теоретических знаниях, учебной и производственной практике по устройству, техническому ремонту и обслуживанию газораспределительного механизма ВАЗ -21112 .
Задачи работы:
1. Определить назначение и принцип действия газораспределительного механизма ВАЗ-21112
2. Рассмотреть классификацию и устройство газораспределительного механизма
3. Исследовать его техническое обслуживание
4. Отметить особенности ремонта
5. Охарактеризовать неисправности, я также их причины, способы определения и устранения
6. И обозначить требования безопасности при ремонте ГРМ.
Практическая значимость работы заключается в возможности её использования в дальнейшем на производстве.

свежего заряда горючей смеси и выпуск отработавших газов. Он включает в себя элементы привода, распределительную шестерню, распределительный вал, детали привода клапанов, клапана с пружинами и направляющие втулки.

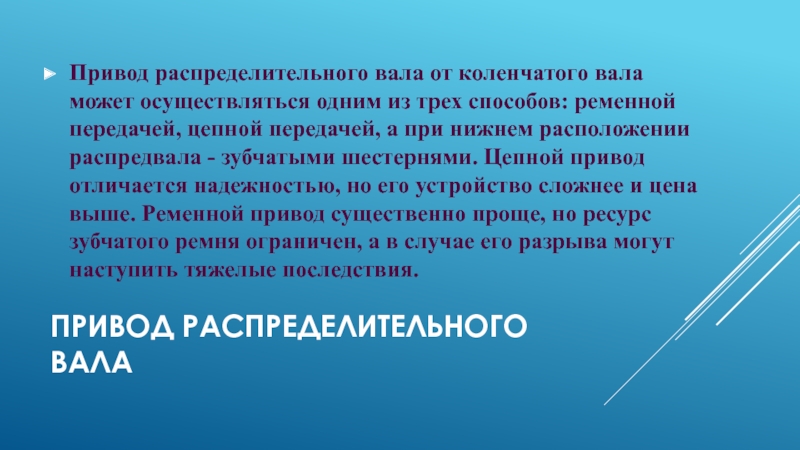

трех способов: ременной передачей, цепной передачей, а при нижнем расположении распредвала - зубчатыми шестернями. Цепной привод отличается надежностью, но его устройство сложнее и цена выше. Ременной привод существенно проще, но ресурс зубчатого ремня ограничен, а в случае его разрыва могут наступить тяжелые последствия.

грозит? В простых двухклапанных моторах, где, как правило, поршень конструктивно не достает до головки открытого клапана, ремонт ограничивается заменой ремня. В современных многоклапанных двигателях при обрыве ремня поршни ударяются о клапана, «зависшие» в открытом состоянии. В результате сгибаются стержни клапанов, а также могут разрушиться направляющие втулки клапанов. В редких случаях разрушается поршень.

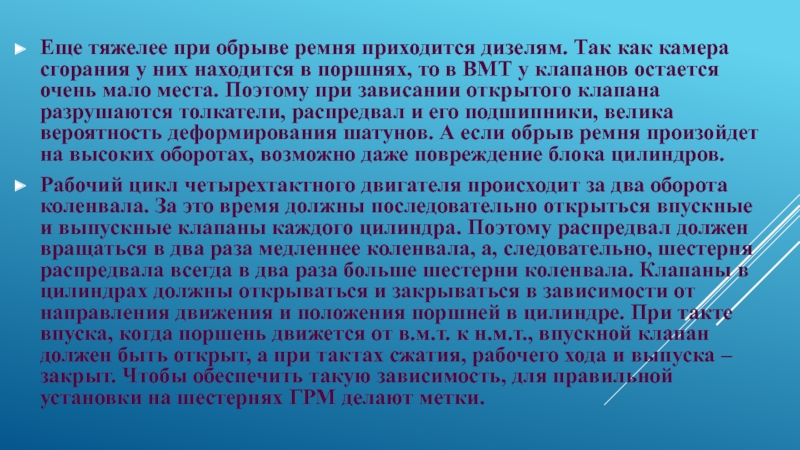

у них находится в поршнях, то в ВМТ у клапанов остается очень мало места. Поэтому при зависании открытого клапана разрушаются толкатели, распредвал и его подшипники, велика вероятность деформирования шатунов. А если обрыв ремня произойдет на высоких оборотах, возможно даже повреждение блока цилиндров.
Рабочий цикл четырехтактного двигателя происходит за два оборота коленвала. За это время должны последовательно открыться впускные и выпускные клапаны каждого цилиндра. Поэтому распредвал должен вращаться в два раза медленнее коленвала, а, следовательно, шестерня распредвала всегда в два раза больше шестерни коленвала. Клапаны в цилиндрах должны открываться и закрываться в зависимости от направления движения и положения поршней в цилиндре. При такте впуска, когда поршень движется от в.м.т. к н.м.т., впускной клапан должен быть открыт, а при тактах сжатия, рабочего хода и выпуска – закрыт. Чтобы обеспечить такую зависимость, для правильной установки на шестернях ГРМ делают метки.

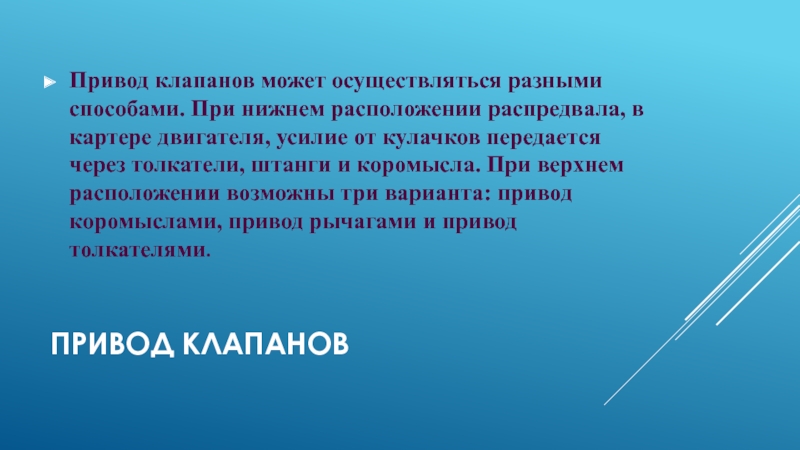

картере двигателя, усилие от кулачков передается через толкатели, штанги и коромысла. При верхнем расположении возможны три варианта: привод коромыслами, привод рычагами и привод толкателями.

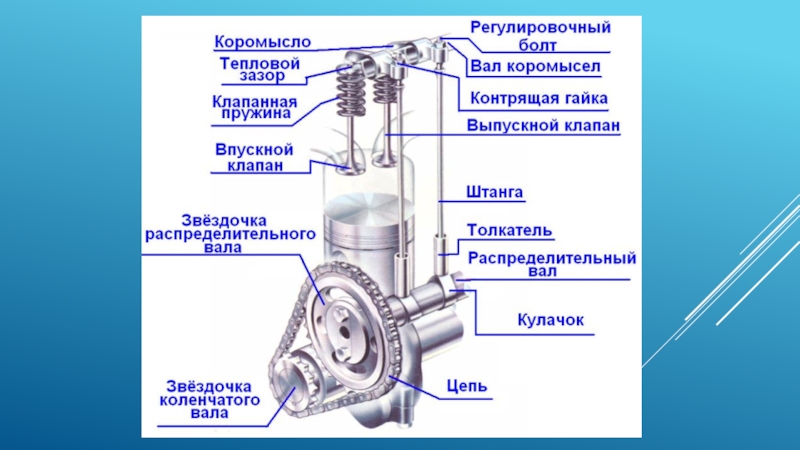

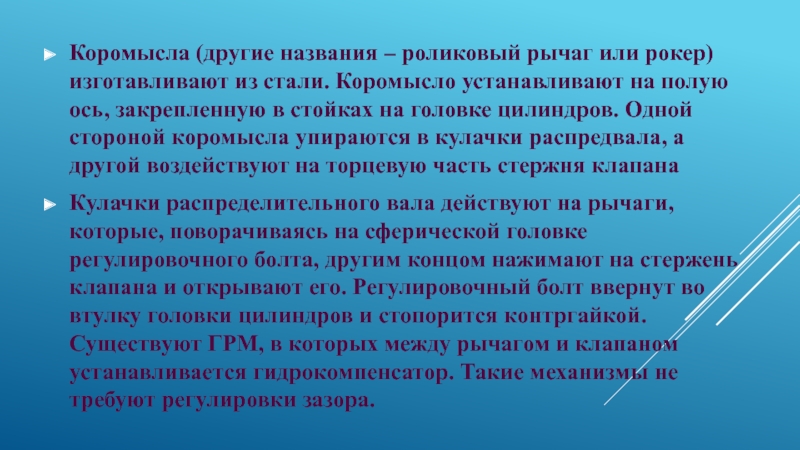

Коромысло устанавливают на полую ось, закрепленную в стойках на головке цилиндров. Одной стороной коромысла упираются в кулачки распредвала, а другой воздействуют на торцевую часть стержня клапана

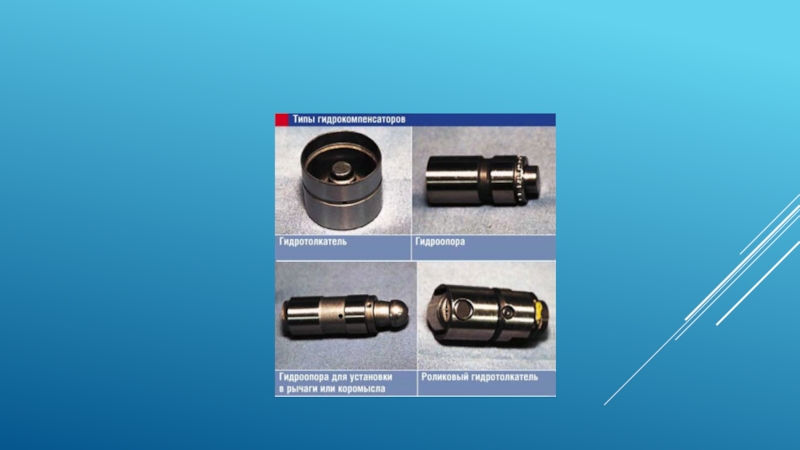

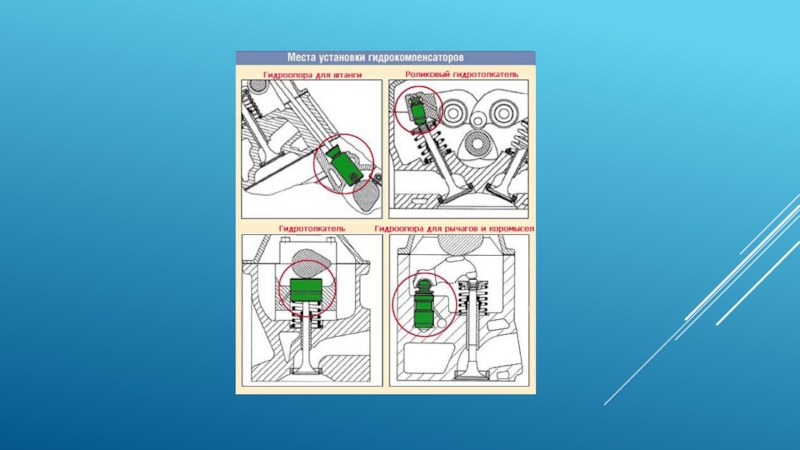

Кулачки распределительного вала действуют на рычаги, которые, поворачиваясь на сферической головке регулировочного болта, другим концом нажимают на стержень клапана и открывают его. Регулировочный болт ввернут во втулку головки цилиндров и стопорится контргайкой. Существуют ГРМ, в которых между рычагом и клапаном устанавливается гидрокомпенсатор. Такие механизмы не требуют регулировки зазора.

как позволяют улучшить динамические характеристики автомобиля за счет снижения трения. В месте контакта с кулачком распредвала у них находится ролик. Поэтому кулачок не трется, а катится по толкателю. Вследствие этого роликовые толкатели выдерживают более высокие нагрузки и обороты, а также позволяют обеспечить более высокий подъем клапанов. Недостатки – большая стоимость и вес, а, значит, и большие нагрузки на детали ГРМ.

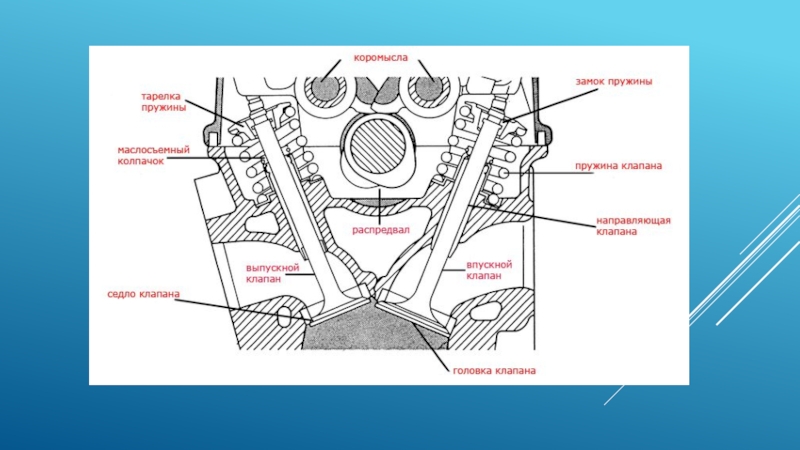

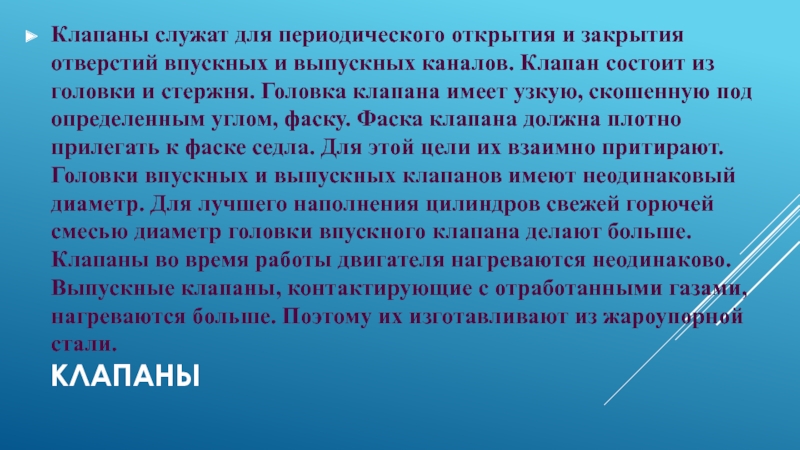

Клапан состоит из головки и стержня. Головка клапана имеет узкую, скошенную под определенным углом, фаску. Фаска клапана должна плотно прилегать к фаске седла. Для этой цели их взаимно притирают. Головки впускных и выпускных клапанов имеют неодинаковый диаметр. Для лучшего наполнения цилиндров свежей горючей смесью диаметр головки впускного клапана делают больше. Клапаны во время работы двигателя нагреваются неодинаково. Выпускные клапаны, контактирующие с отработанными газами, нагреваются больше. Поэтому их изготавливают из жароупорной стали.

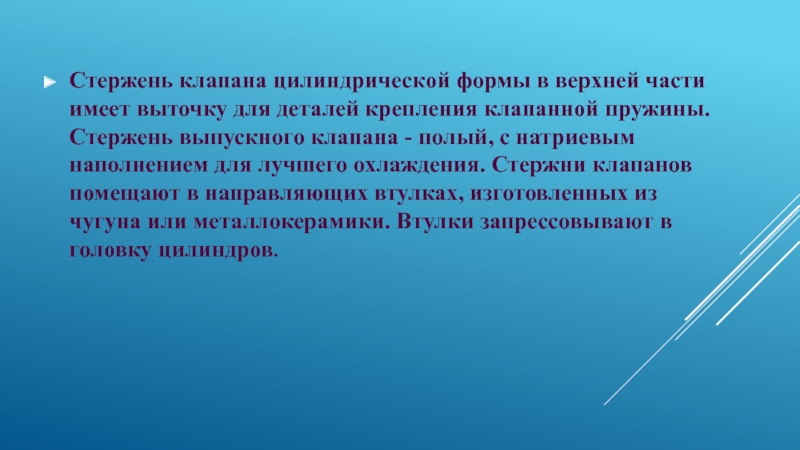

крепления клапанной пружины. Стержень выпускного клапана - полый, с натриевым наполнением для лучшего охлаждения. Стержни клапанов помещают в направляющих втулках, изготовленных из чугуна или металлокерамики. Втулки запрессовывают в головку цилиндров.

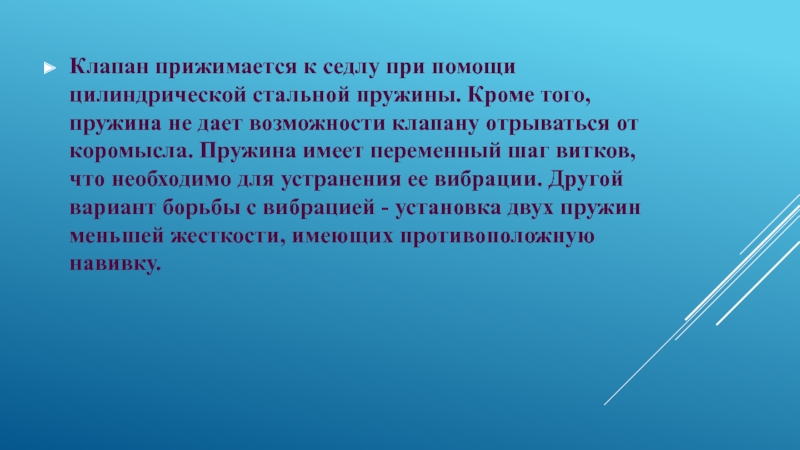

пружина не дает возможности клапану отрываться от коромысла. Пружина имеет переменный шаг витков, что необходимо для устранения ее вибрации. Другой вариант борьбы с вибрацией - установка двух пружин меньшей жесткости, имеющих противоположную навивку.

обслуживание).

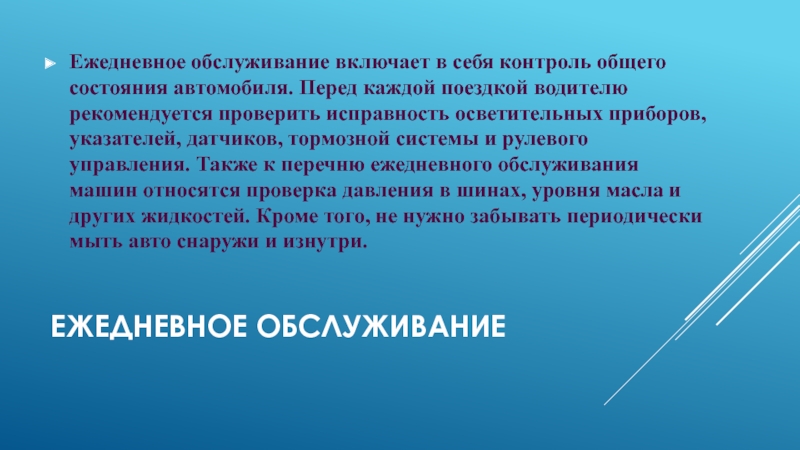

каждой поездкой водителю рекомендуется проверить исправность осветительных приборов, указателей, датчиков, тормозной системы и рулевого управления. Также к перечню ежедневного обслуживания машин относятся проверка давления в шинах, уровня масла и других жидкостей. Кроме того, не нужно забывать периодически мыть авто снаружи и изнутри.

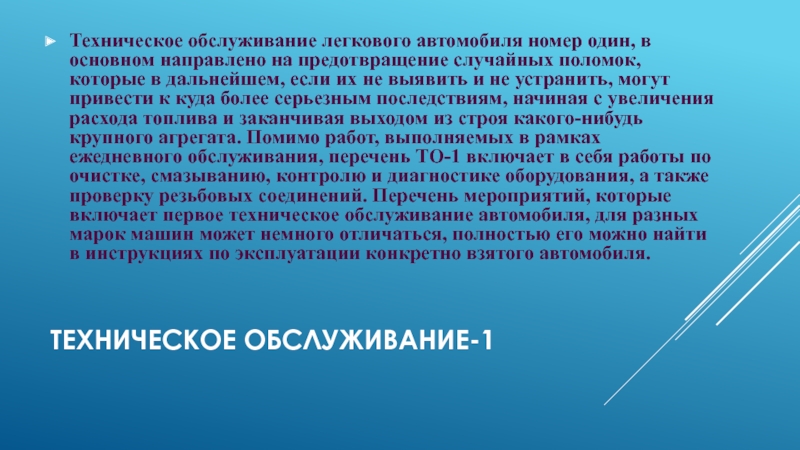

предотвращение случайных поломок, которые в дальнейшем, если их не выявить и не устранить, могут привести к куда более серьезным последствиям, начиная с увеличения расхода топлива и заканчивая выходом из строя какого-нибудь крупного агрегата. Помимо работ, выполняемых в рамках ежедневного обслуживания, перечень ТО-1 включает в себя работы по очистке, смазыванию, контролю и диагностике оборудования, а также проверку резьбовых соединений. Перечень мероприятий, которые включает первое техническое обслуживание автомобиля, для разных марок машин может немного отличаться, полностью его можно найти в инструкциях по эксплуатации конкретно взятого автомобиля.

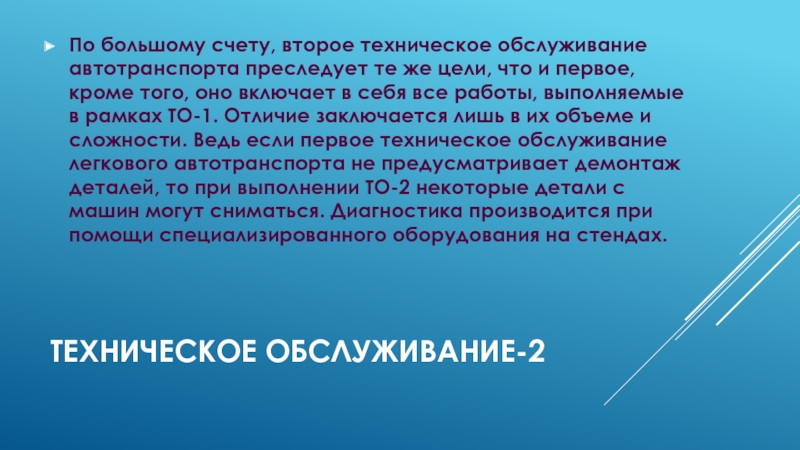

цели, что и первое, кроме того, оно включает в себя все работы, выполняемые в рамках ТО-1. Отличие заключается лишь в их объеме и сложности. Ведь если первое техническое обслуживание легкового автотранспорта не предусматривает демонтаж деталей, то при выполнении ТО-2 некоторые детали с машин могут сниматься. Диагностика производится при помощи специализированного оборудования на стендах.

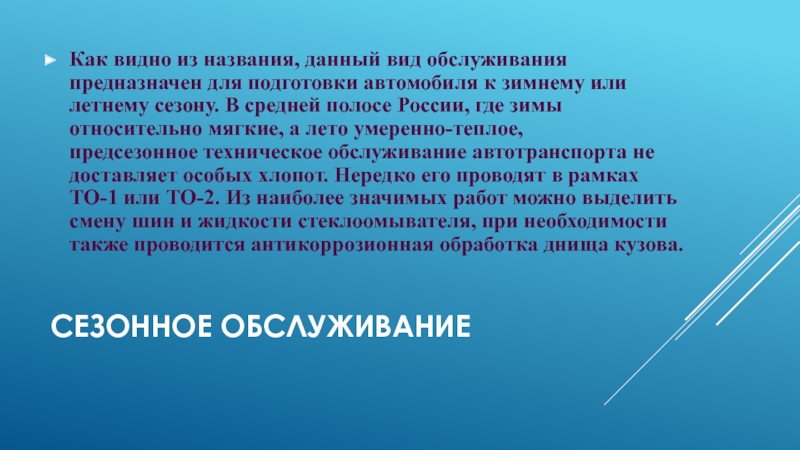

автомобиля к зимнему или летнему сезону. В средней полосе России, где зимы относительно мягкие, а лето умеренно-теплое, предсезонное техническое обслуживание автотранспорта не доставляет особых хлопот. Нередко его проводят в рамках ТО-1 или ТО-2. Из наиболее значимых работ можно выделить смену шин и жидкости стеклоомывателя, при необходимости также проводится антикоррозионная обработка днища кузова.

и выпуска отработавших газов.
Газораспределительный механизм состоит из:

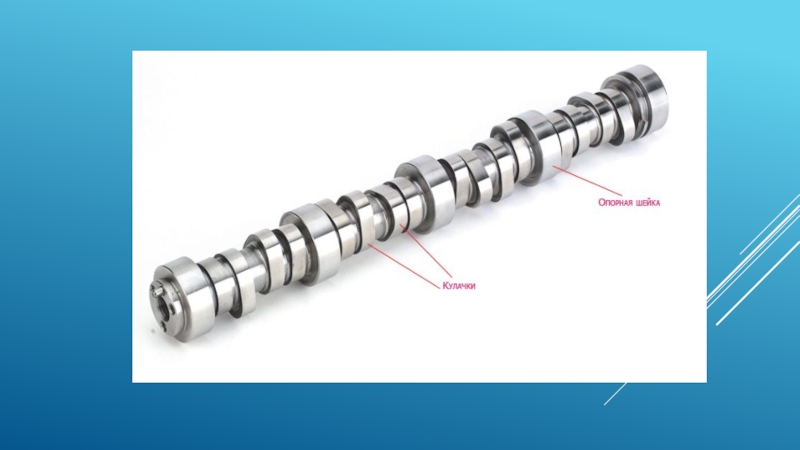

распределительного вала,
рычагов,
впускных и выпускных клапанов с пружинами,
впускных и выпускных каналов.
