Презентация, доклад на тему Упражнения в управлении станком и его наладка

механико-технологический техникум «Юность»

Верхняя Пышма, 2015 г.

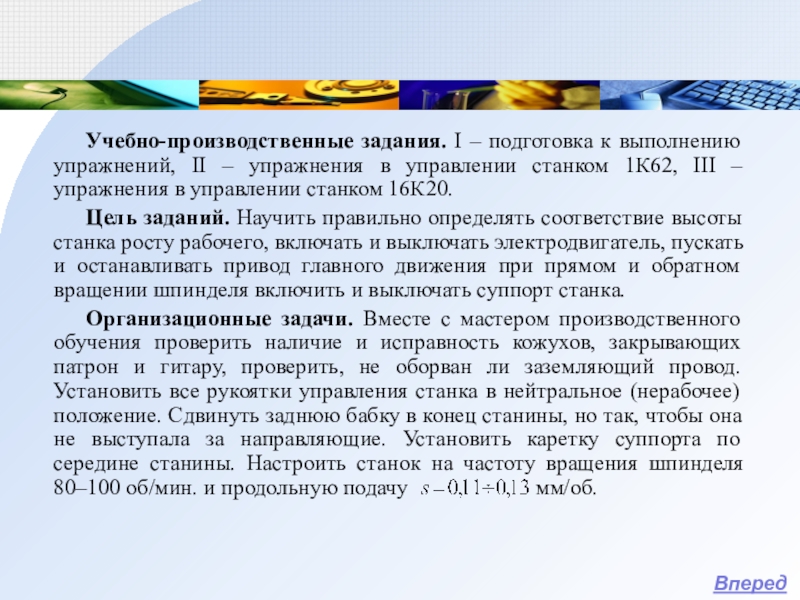

в управлении станком 1К62, III – упражнения в управлении станком 16К20.
Цель заданий. Научить правильно определять соответствие высоты станка росту рабочего, включать и выключать электродвигатель, пускать и останавливать привод главного движения при прямом и обратном вращении шпинделя включить и выключать суппорт станка.
Организационные задачи. Вместе с мастером производственного обучения проверить наличие и исправность кожухов, закрывающих патрон и гитару, проверить, не оборван ли заземляющий провод. Установить все рукоятки управления станка в нейтральное (нерабочее) положение. Сдвинуть заднюю бабку в конец станины, но так, чтобы она не выступала за направляющие. Установить каретку суппорта по середине станины. Настроить станок на частоту вращения шпинделя 80–100 об/мин. и продольную подачу мм/об.

Вперед

16К20

Выход

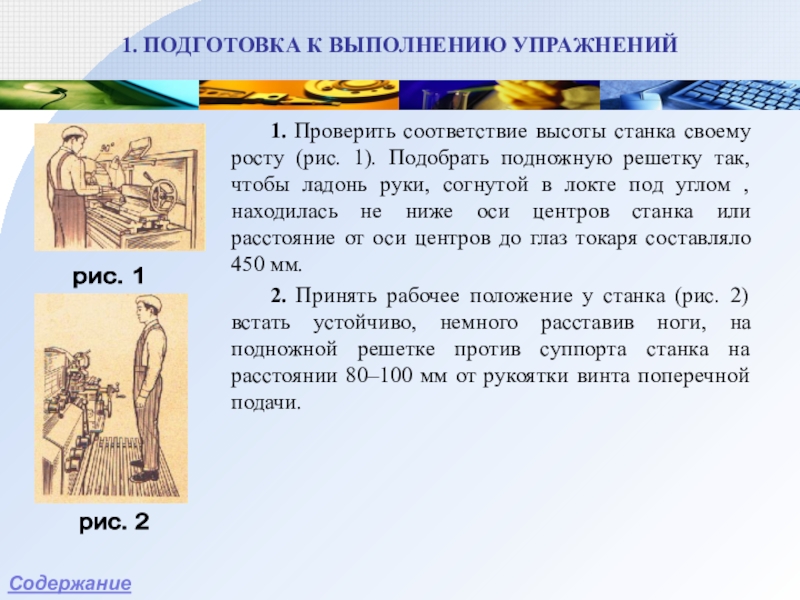

(рис. 1). Подобрать подножную решетку так, чтобы ладонь руки, согнутой в локте под углом , находилась не ниже оси центров станка или расстояние от оси центров до глаз токаря составляло 450 мм.
2. Принять рабочее положение у станка (рис. 2) встать устойчиво, немного расставив ноги, на подножной решетке против суппорта станка на расстоянии 80–100 мм от рукоятки винта поперечной подачи.

Содержание

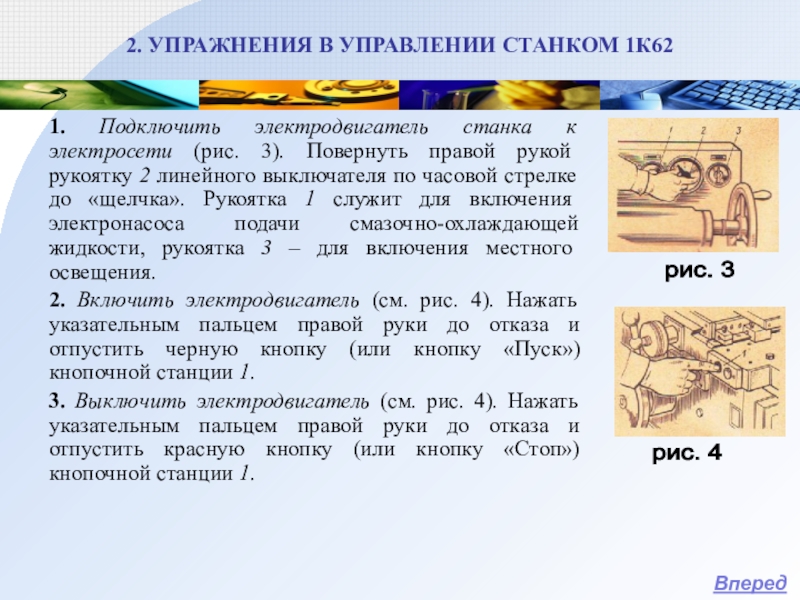

(рис. 3). Повернуть правой рукой рукоятку 2 линейного выключателя по часовой стрелке до «щелчка». Рукоятка 1 служит для включения электронасоса подачи смазочно-охлаждающей жидкости, рукоятка 3 – для включения местного освещения.
2. Включить электродвигатель (см. рис. 4). Нажать указательным пальцем правой руки до отказа и отпустить черную кнопку (или кнопку «Пуск») кнопочной станции 1.
3. Выключить электродвигатель (см. рис. 4). Нажать указательным пальцем правой руки до отказа и отпустить красную кнопку (или кнопку «Стоп») кнопочной станции 1.

Вперед

шпинделя.
4.1. Включить электродвигатель. См. упражнения 2, 3 задания II.

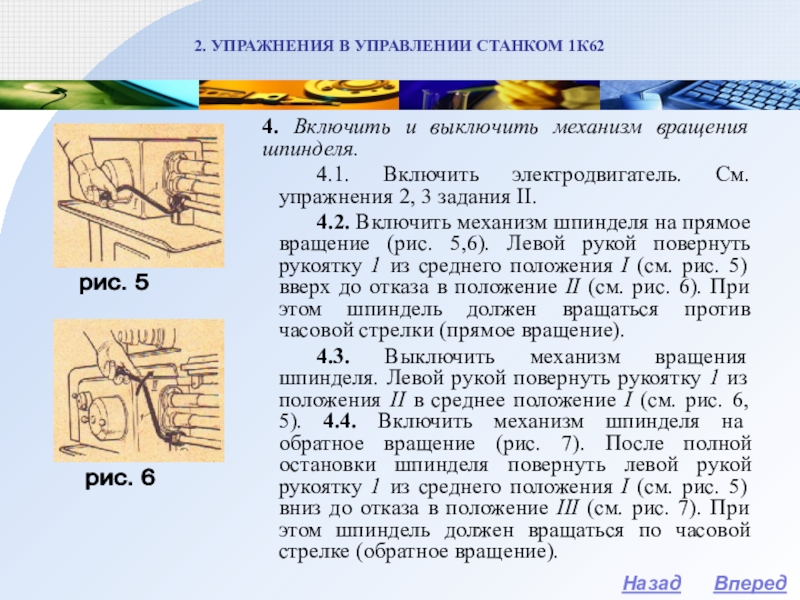

4.2. Включить механизм шпинделя на прямое вращение (рис. 5,6). Левой рукой повернуть рукоятку 1 из среднего положения I (см. рис. 5) вверх до отказа в положение II (см. рис. 6). При этом шпиндель должен вращаться против часовой стрелки (прямое вращение).

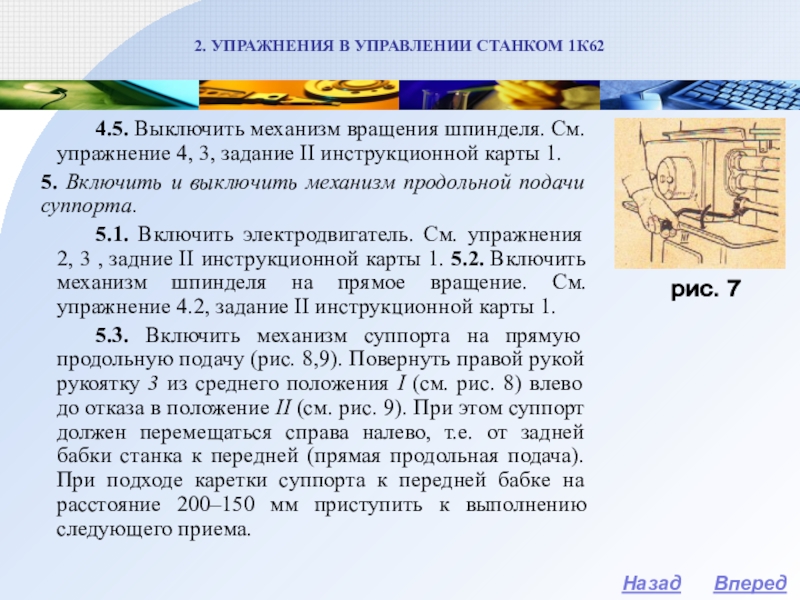

4.3. Выключить механизм вращения шпинделя. Левой рукой повернуть рукоятку 1 из положения II в среднее положение I (см. рис. 6, 5). 4.4. Включить механизм шпинделя на обратное вращение (рис. 7). После полной остановки шпинделя повернуть левой рукой рукоятку 1 из среднего положения I (см. рис. 5) вниз до отказа в положение III (см. рис. 7). При этом шпиндель должен вращаться по часовой стрелке (обратное вращение).

Вперед

Назад

упражнение 4, 3, задание II инструкционной карты 1.
5. Включить и выключить механизм продольной подачи суппорта.
5.1. Включить электродвигатель. См. упражнения 2, 3 , задние II инструкционной карты 1. 5.2. Включить механизм шпинделя на прямое вращение. См. упражнение 4.2, задание II инструкционной карты 1.

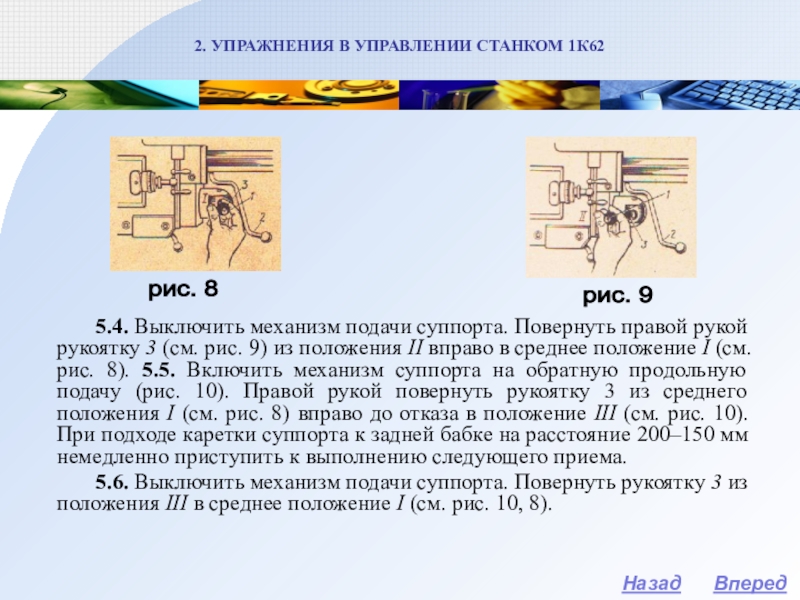

5.3. Включить механизм суппорта на прямую продольную подачу (рис. 8,9). Повернуть правой рукой рукоятку 3 из среднего положения I (см. рис. 8) влево до отказа в положение II (см. рис. 9). При этом суппорт должен перемещаться справа налево, т.е. от задней бабки станка к передней (прямая продольная подача). При подходе каретки суппорта к передней бабке на расстояние 200–150 мм приступить к выполнению следующего приема.

Вперед

Назад

правой рукой рукоятку 3 (см. рис. 9) из положения II вправо в среднее положение I (см. рис. 8). 5.5. Включить механизм суппорта на обратную продольную подачу (рис. 10). Правой рукой повернуть рукоятку 3 из среднего положения I (см. рис. 8) вправо до отказа в положение III (см. рис. 10). При подходе каретки суппорта к задней бабке на расстояние 200–150 мм немедленно приступить к выполнению следующего приема.
5.6. Выключить механизм подачи суппорта. Повернуть рукоятку 3 из положения III в среднее положение I (см. рис. 10, 8).

Вперед

Назад

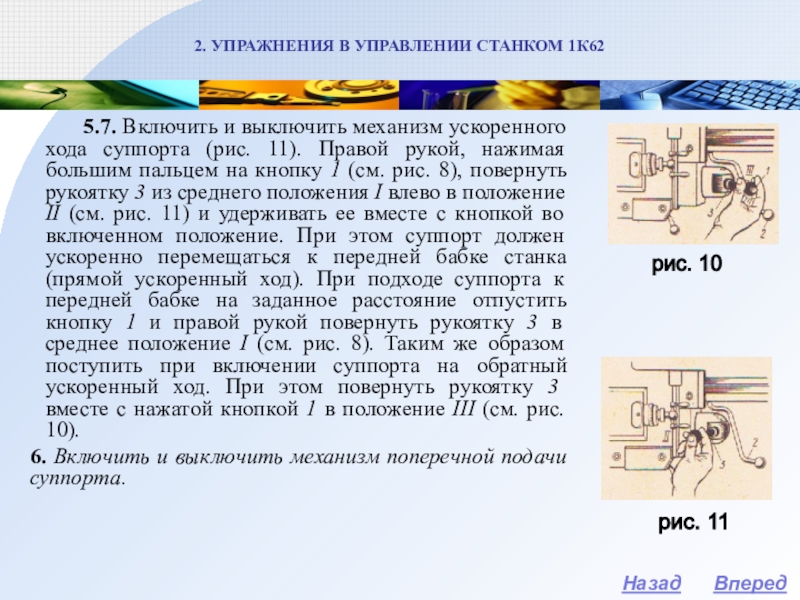

хода суппорта (рис. 11). Правой рукой, нажимая большим пальцем на кнопку 1 (см. рис. 8), повернуть рукоятку 3 из среднего положения I влево в положение II (см. рис. 11) и удерживать ее вместе с кнопкой во включенном положение. При этом суппорт должен ускоренно перемещаться к передней бабке станка (прямой ускоренный ход). При подходе суппорта к передней бабке на заданное расстояние отпустить кнопку 1 и правой рукой повернуть рукоятку 3 в среднее положение I (см. рис. 8). Таким же образом поступить при включении суппорта на обратный ускоренный ход. При этом повернуть рукоятку 3 вместе с нажатой кнопкой 1 в положение III (см. рис. 10).
6. Включить и выключить механизм поперечной подачи суппорта.

Вперед

Назад

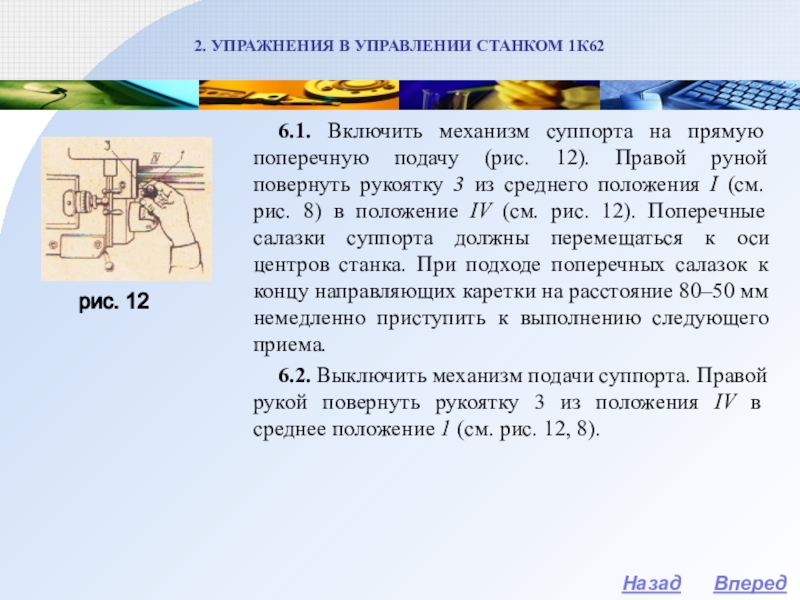

поперечную подачу (рис. 12). Правой руной повернуть рукоятку 3 из среднего положения I (см. рис. 8) в положение IV (см. рис. 12). Поперечные салазки суппорта должны перемещаться к оси центров станка. При подходе поперечных салазок к концу направляющих каретки на расстояние 80–50 мм немедленно приступить к выполнению следующего приема.
6.2. Выключить механизм подачи суппорта. Правой рукой повернуть рукоятку 3 из положения IV в среднее положение 1 (см. рис. 12, 8).

Вперед

Назад

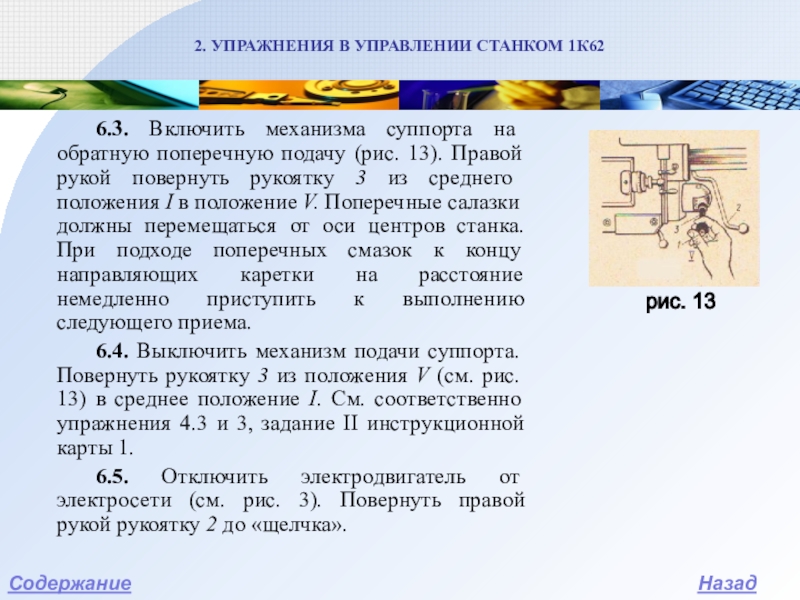

поперечную подачу (рис. 13). Правой рукой повернуть рукоятку 3 из среднего положения I в положение V. Поперечные салазки должны перемещаться от оси центров станка. При подходе поперечных смазок к концу направляющих каретки на расстояние немедленно приступить к выполнению следующего приема.
6.4. Выключить механизм подачи суппорта. Повернуть рукоятку 3 из положения V (см. рис. 13) в среднее положение I. См. соответственно упражнения 4.3 и 3, задание II инструкционной карты 1.
6.5. Отключить электродвигатель от электросети (см. рис. 3). Повернуть правой рукой рукоятку 2 до «щелчка».

Назад

Содержание

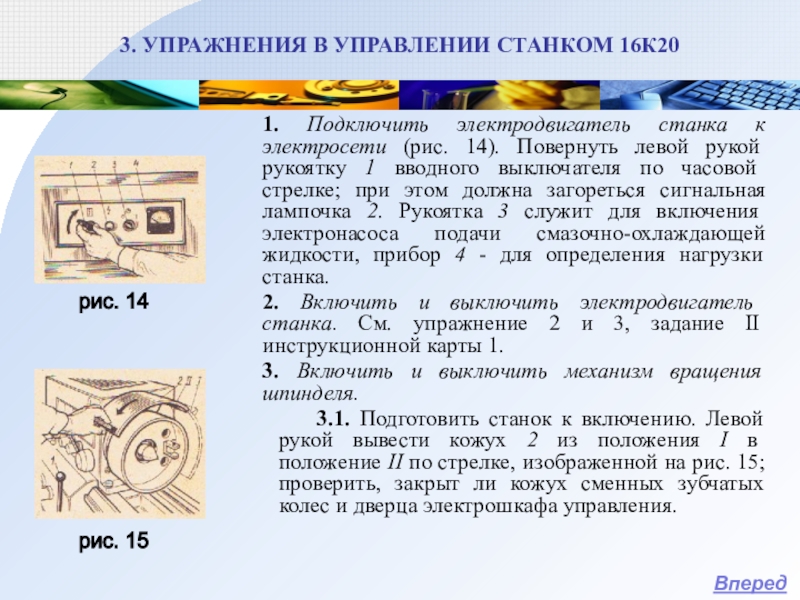

(рис. 14). Повернуть левой рукой рукоятку 1 вводного выключателя по часовой стрелке; при этом должна загореться сигнальная лампочка 2. Рукоятка 3 служит для включения электронасоса подачи смазочно-охлаждающей жидкости, прибор 4 - для определения нагрузки станка.
2. Включить и выключить электро­двигатель станка. См. упражнение 2 и 3, задание II инструкционной карты 1.
3. Включить и выключить механизм вращения шпинделя.
3.1. Подготовить станок к включению. Левой рукой вывести кожух 2 из положения I в положение II по стрелке, изображенной на рис. 15; проверить, закрыт ли кожух сменных зубчатых колес и дверца электрошкафа управления.

Вперед

задание II инструкционной карты 1.

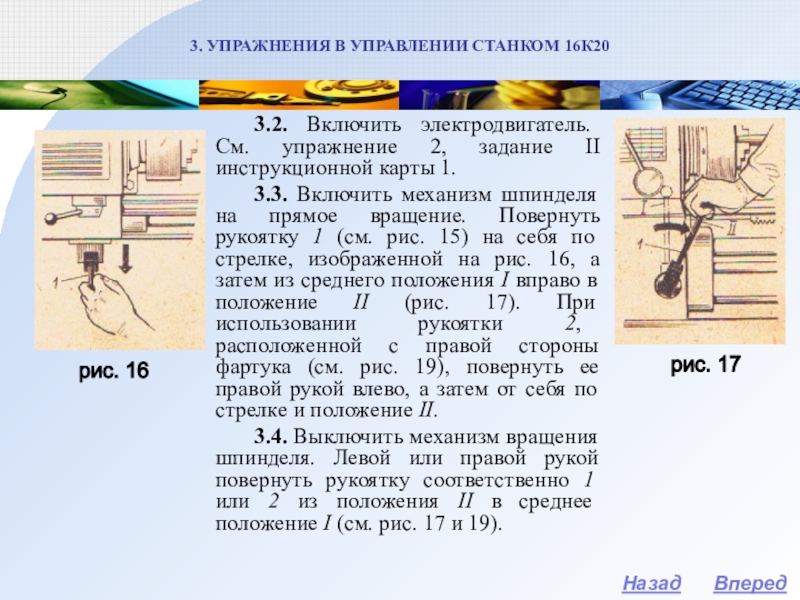

3.3. Включить механизм шпинделя на прямое вращение. Повернуть рукоятку 1 (см. рис. 15) на себя по стрелке, изображенной на рис. 16, а затем из среднего положения I вправо в положение II (рис. 17). При использовании рукоятки 2, расположенной с правой стороны фартука (см. рис. 19), повернуть ее правой рукой влево, а затем от себя по стрелке и положение II.
3.4. Выключить механизм вращения шпинделя. Левой или правой рукой повернуть рукоятку соответственно 1 или 2 из положения II в среднее положение I (см. рис. 17 и 19).

Вперед

Назад

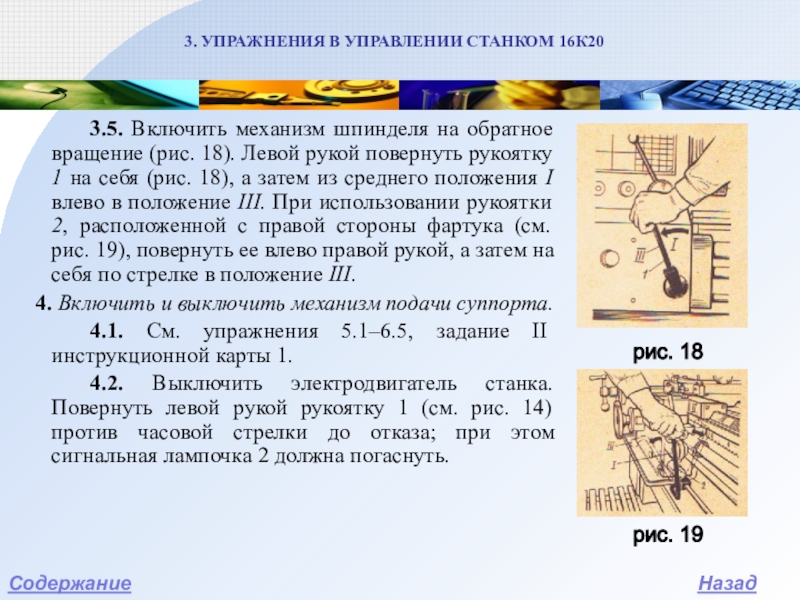

вращение (рис. 18). Левой рукой повернуть рукоятку 1 на себя (рис. 18), а затем из среднего положения I влево в положение III. При использовании рукоятки 2, расположенной с правой стороны фартука (см. рис. 19), повернуть ее влево правой рукой, а затем на себя по стрелке в положение III.
4. Включить и выключить механизм подачи суппорта.
4.1. См. упражнения 5.1–6.5, задание II инструкционной карты 1.
4.2. Выключить электродвигатель станка. Повернуть левой рукой рукоятку 1 (см. рис. 14) против часовой стрелки до отказа; при этом сигнальная лампочка 2 должна погаснуть.

Назад

Содержание
