ЛЕКЦИЯ 1Системный подход к анализу процессов производства труб

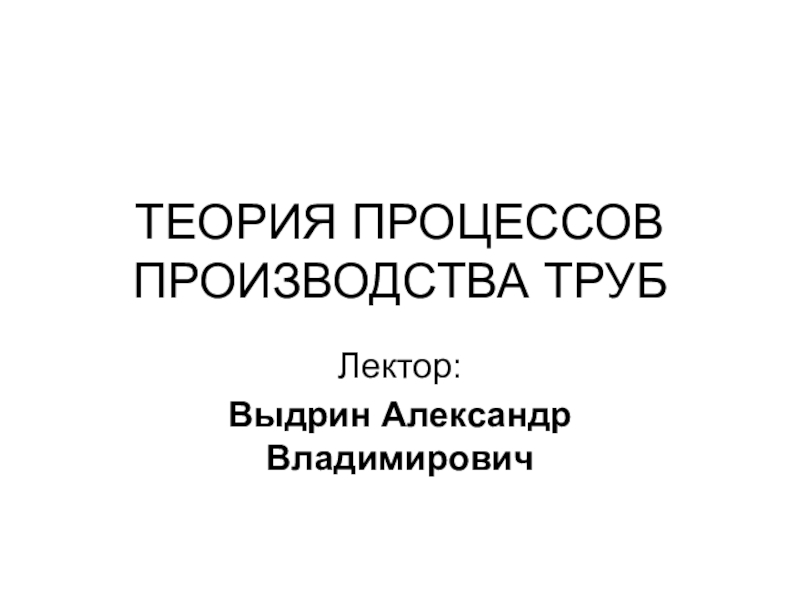

Слайд 1ТЕОРИЯ ПРОЦЕССОВ ПРОИЗВОДСТВА ТРУБ
Лектор:
Выдрин Александр Владимирович

ТЕОРИЯ ПРОЦЕССОВ ПРОИЗВОДСТВА ТРУБЛектор: Выдрин Александр Владимирович

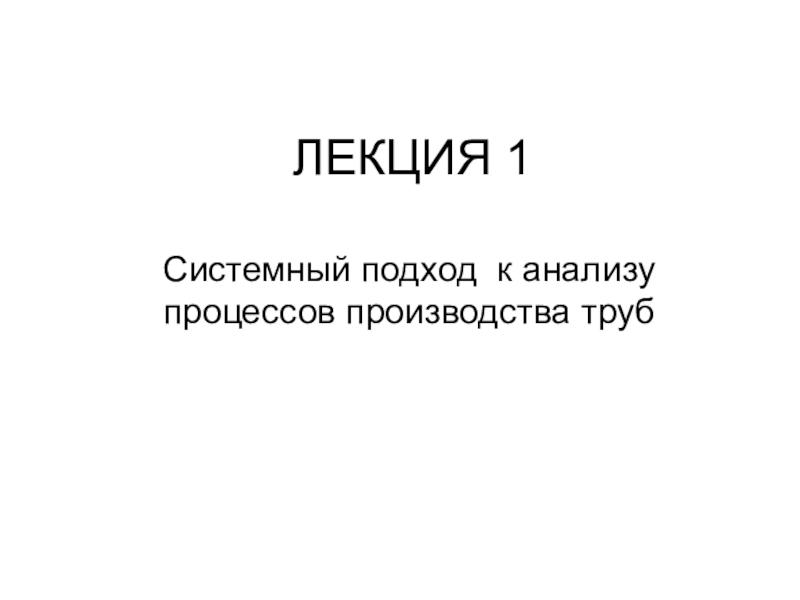

Слайд 2ЛЕКЦИЯ 1
Системный подход к анализу процессов производства труб

ЛЕКЦИЯ 1Системный подход к анализу процессов производства труб

Слайд 3Системный подход к анализу процессов производства труб
Основа системного подхода – расчленение

сложной проблемы на разрешимые задачи (подсистемы) и рассмотрение их во взаимодействии. В задачах системного анализа конструируются модели технических систем, в частности производственных, подсистемами которых являются модели более низкого уровня иерархии. С позиций системного анализа производство рассматривается как единая система, состоящая из подсистем обработки вещества, энергии и информации и предназначенная для выпуска заданной продукции.
Системный подход к анализу процессов производства трубОснова системного подхода – расчленение сложной проблемы на разрешимые задачи (подсистемы)

Слайд 4Системный подход к анализу процессов производства труб

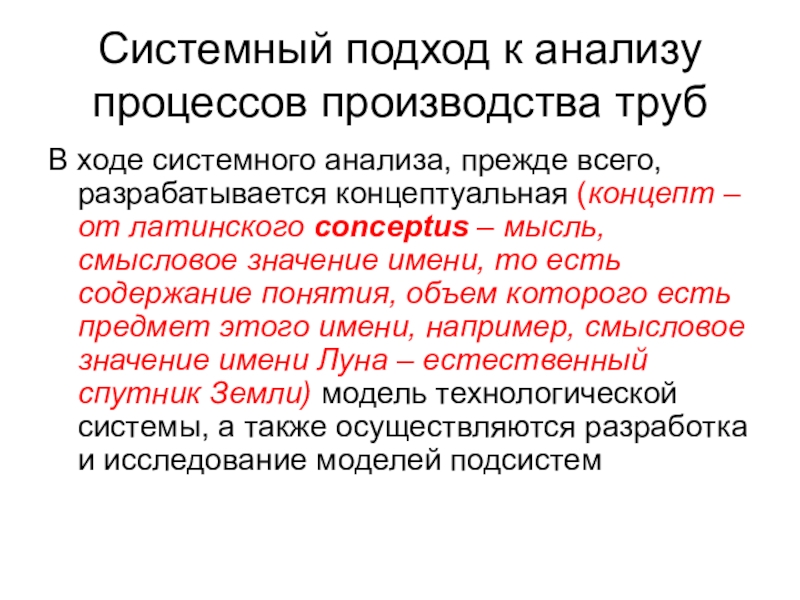

В ходе системного анализа, прежде

всего, разрабатывается концептуальная (концепт – от латинского conceptus – мысль, смысловое значение имени, то есть содержание понятия, объем которого есть предмет этого имени, например, смысловое значение имени Луна – естественный спутник Земли) модель технологической системы, а также осуществляются разработка и исследование моделей подсистем
Системный подход к анализу процессов производства трубВ ходе системного анализа, прежде всего, разрабатывается концептуальная (концепт – от

Слайд 5Системный подход к анализу процессов производства труб


Заготовка

Подсистема обработки металла

Источники энергии
Метрологическое обеспечение




ТРУБА

Системный подход к анализу процессов производства трубЗаготовкаПодсистема обработки металлаИсточники энергииМетрологическое обеспечениеТРУБА

Слайд 6Системный подход к анализу процессов производства труб

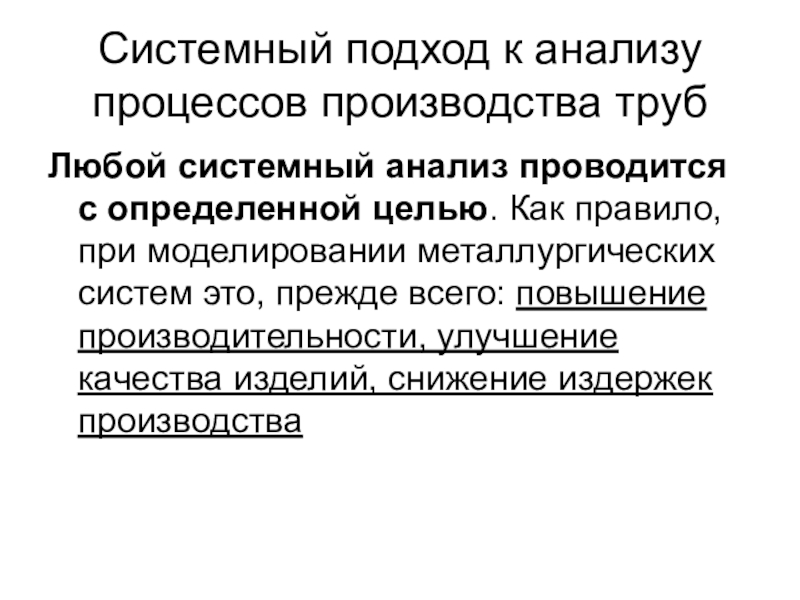

Любой системный анализ проводится с

определенной целью. Как правило, при моделировании металлургических систем это, прежде всего: повышение производительности, улучшение качества изделий, снижение издержек производства
Системный подход к анализу процессов производства трубЛюбой системный анализ проводится с определенной целью. Как правило, при моделировании

Слайд 7Системный подход к анализу процессов производства труб

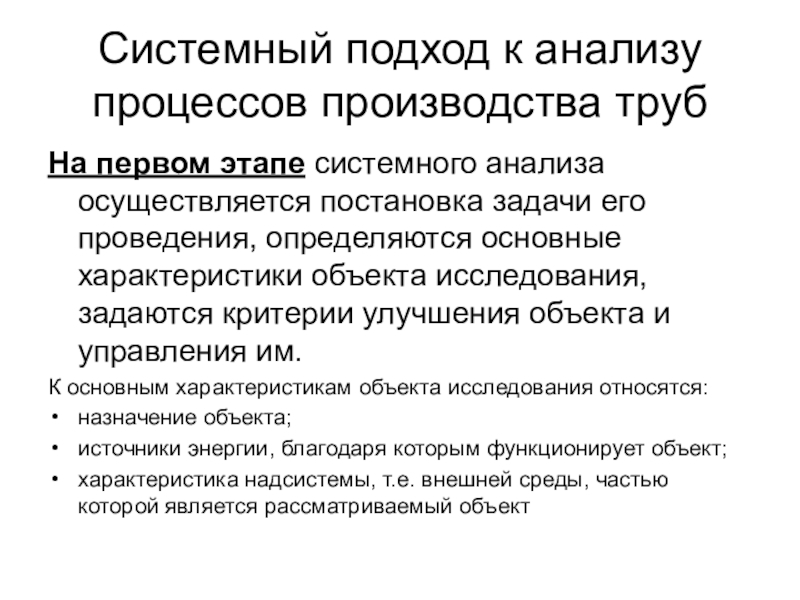

На первом этапе системного анализа

осуществляется постановка задачи его проведения, определяются основные характеристики объекта исследования, задаются критерии улучшения объекта и управления им.
К основным характеристикам объекта исследования относятся:
назначение объекта;
источники энергии, благодаря которым функционирует объект;
характеристика надсистемы, т.е. внешней среды, частью которой является рассматриваемый объект
Системный подход к анализу процессов производства трубНа первом этапе системного анализа осуществляется постановка задачи его проведения, определяются

Слайд 8Системный подход к анализу процессов производства труб

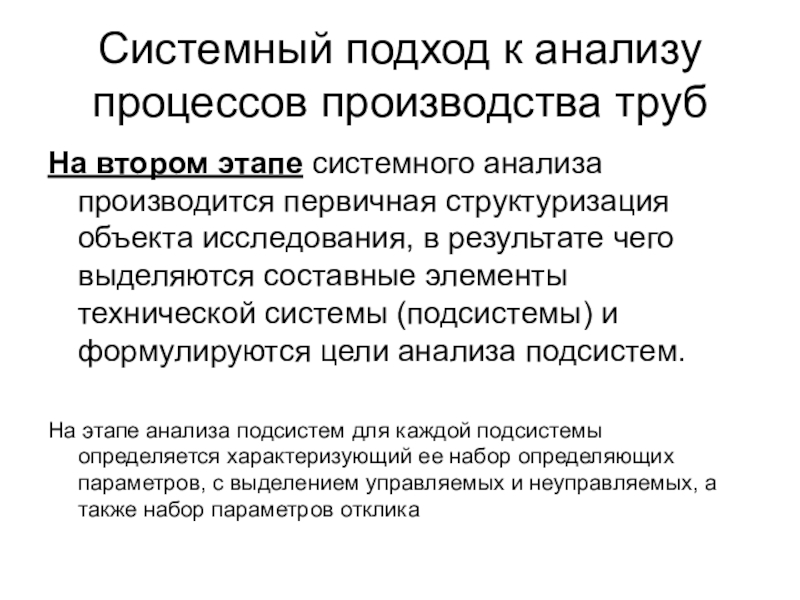

На втором этапе системного анализа

производится первичная структуризация объекта исследования, в результате чего выделяются составные элементы технической системы (подсистемы) и формулируются цели анализа подсистем.

На этапе анализа подсистем для каждой подсистемы определяется характеризующий ее набор определяющих параметров, с выделением управляемых и неуправляемых, а также набор параметров отклика
Системный подход к анализу процессов производства трубНа втором этапе системного анализа производится первичная структуризация объекта исследования, в

Слайд 9Системный подход к анализу процессов производства труб
Определяющие

Параметры
параметры: отклика:

Подсистема –
прокатный стан

Диаметр заготовки

Материал заготовки

Температура заготовки

Диаметр валков

Скорость вращения валков

Диаметр оправки

Диаметр трубы

Толщина стенки
трубы

Температура трубы

Скорость трубы

Усилие прокатки

Затраченная
мощность


ЦЕЛЬ !

Системный подход к анализу процессов производства трубОпределяющие

Слайд 10Системный подход к анализу процессов производства труб

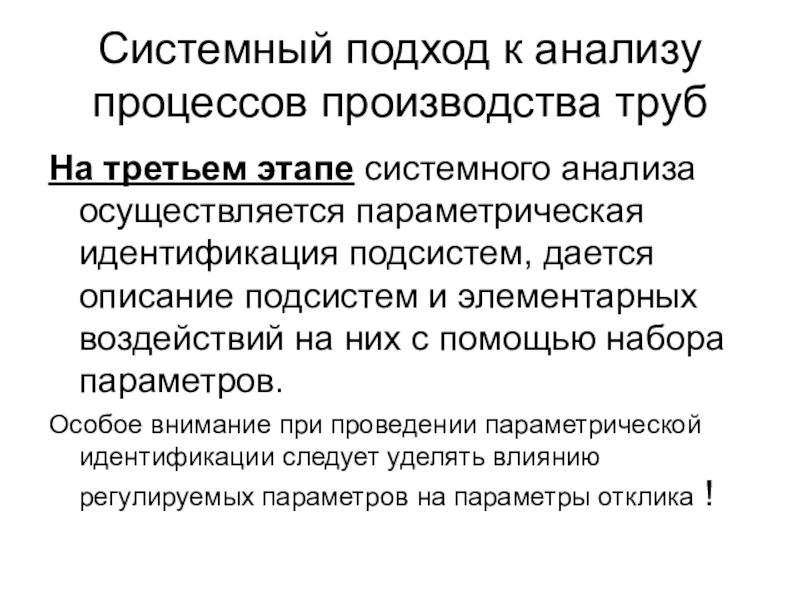

На третьем этапе системного анализа

осуществляется параметрическая идентификация подсистем, дается описание подсистем и элементарных воздействий на них с помощью набора параметров.
Особое внимание при проведении параметрической идентификации следует уделять влиянию регулируемых параметров на параметры отклика !
Системный подход к анализу процессов производства трубНа третьем этапе системного анализа осуществляется параметрическая идентификация подсистем, дается описание

Слайд 11Системный подход к анализу процессов производства труб

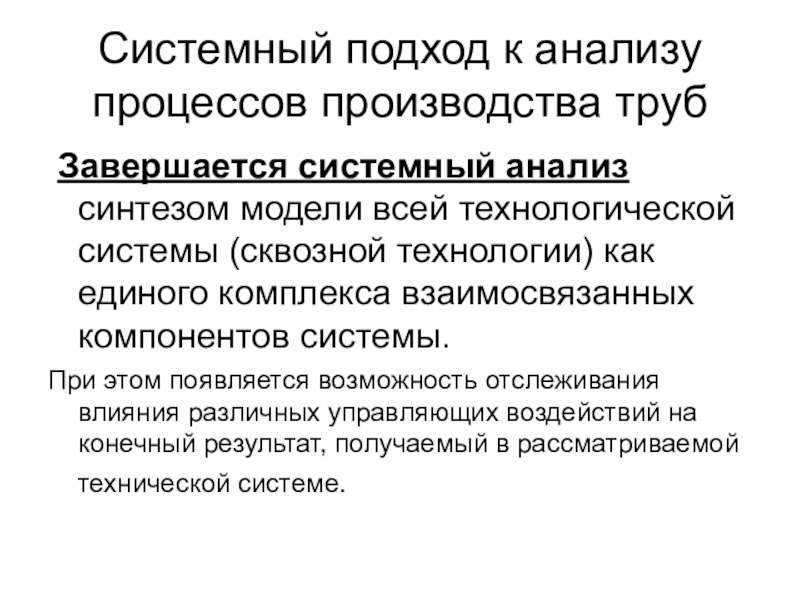

Завершается системный анализ синтезом

модели всей технологической системы (сквозной технологии) как единого комплекса взаимосвязанных компонентов системы.
При этом появляется возможность отслеживания влияния различных управляющих воздействий на конечный результат, получаемый в рассматриваемой технической системе.
Системный подход к анализу процессов производства труб Завершается системный анализ синтезом модели всей технологической системы (сквозной технологии)

Слайд 12Системный подход к анализу процессов производства труб

Заготовка
Резка
Длина
Нагрев
Зацентровка
Эксцентричная
разностенность
Прошивка

Внутренняя
поверхность
Раскатка
Толщина
стенки
Подогрев
Редуцирование
Диаметр
«Зеленая» труба

Системный подход к анализу процессов производства трубЗаготовкаРезкаДлинаНагревЗацентровкаЭксцентричная разностенностьПрошивкаВнутренняяповерхностьРаскаткаТолщина стенкиПодогревРедуцированиеДиаметр«Зеленая» труба
