Презентация, доклад Выполнение проверки качества сварочных швов статическими испытаниями

Презентация Выполнение проверки качества сварочных швов статическими испытаниями, предмет презентации: Разное. Этот материал в формате pptx (PowerPoint) содержит 39 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

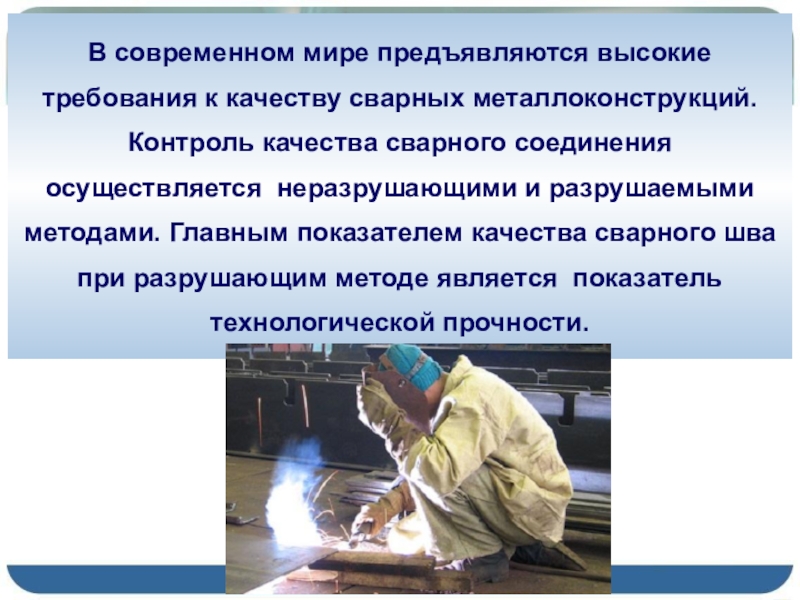

Слайд 1
:В современном мире предъявляются высокие требования к качеству сварных металлоконструкций.Контроль качества сварного соединения осуществляется неразрушающими и разрушаемыми
Текст слайда:


:


В современном мире предъявляются высокие требования к качеству сварных металлоконструкций.
Контроль качества сварного соединения осуществляется неразрушающими и разрушаемыми методами. Главным показателем качества сварного шва при разрушающим методе является показатель технологической прочности.


Слайд 2
9.1.14Выполнение проверки качества сварочных швов статическими испытаниями 				Е.Е. Шевлякова преподаватель междисциплинарных курсов
Текст слайда:


9.1.14

Выполнение проверки качества сварочных швов статическими испытаниями


Е.Е. Шевлякова
преподаватель междисциплинарных курсов

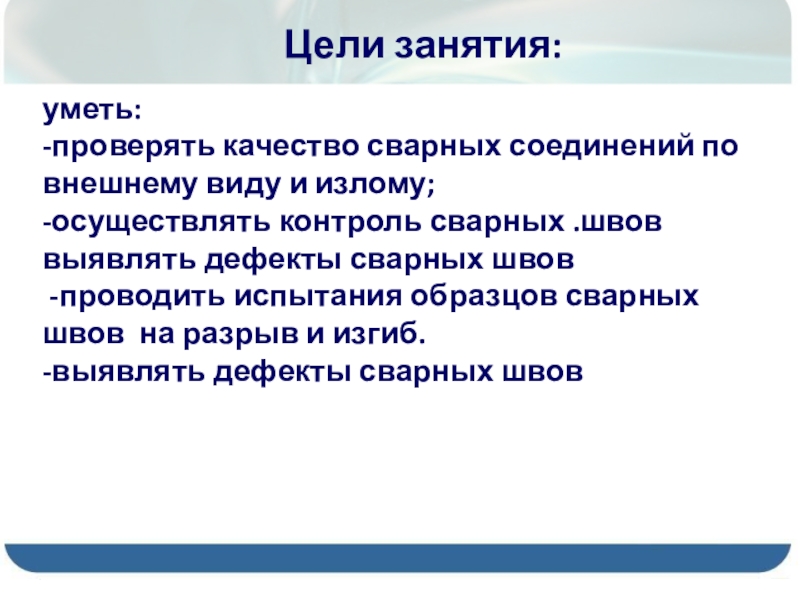

Слайд 3
уметь:     -проверять качество сварных соединений по внешнему виду и излому;  -осуществлять контроль
Текст слайда:


уметь: -проверять качество сварных соединений по внешнему виду и излому; -осуществлять контроль сварных .швов выявлять дефекты сварных швов -проводить испытания образцов сварных швов на разрыв и изгиб. -выявлять дефекты сварных швов

Цели занятия:

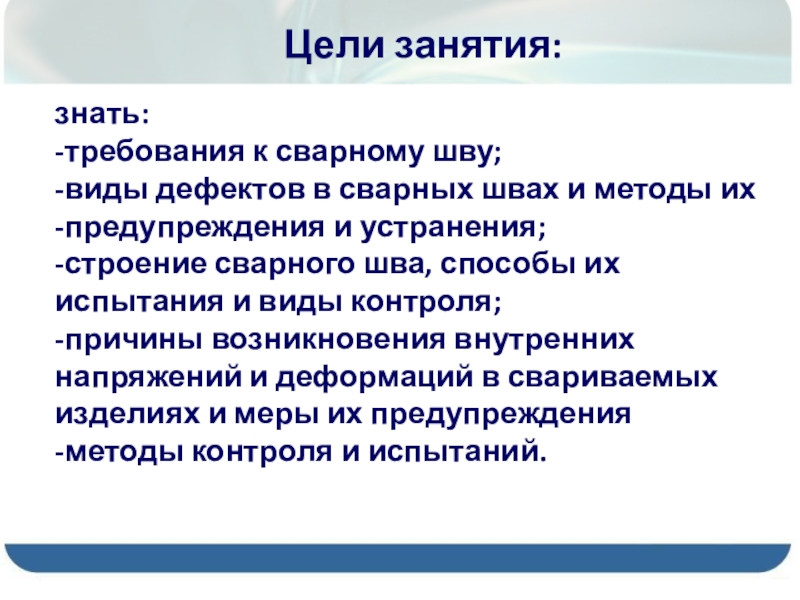

Слайд 4
знать:  -требования к сварному шву;  -виды дефектов в сварных швах и методы их -предупреждения и
Текст слайда:


знать: -требования к сварному шву; -виды дефектов в сварных швах и методы их -предупреждения и устранения; -строение сварного шва, способы их испытания и виды контроля; -причины возникновения внутренних напряжений и деформаций в свариваемых изделиях и меры их предупреждения -методы контроля и испытаний.

Цели занятия:

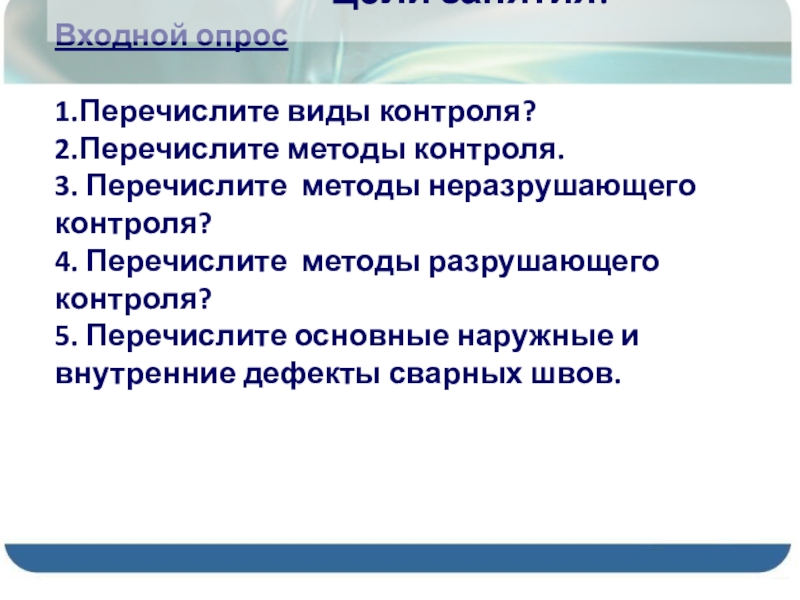

Слайд 5
Входной опрос  1.Перечислите виды контроля? 2.Перечислите методы контроля. 3. Перечислите методы неразрушающего контроля? 4. Перечислите методы
Текст слайда:


Входной опрос 1.Перечислите виды контроля? 2.Перечислите методы контроля. 3. Перечислите методы неразрушающего контроля? 4. Перечислите методы разрушающего контроля? 5. Перечислите основные наружные и внутренние дефекты сварных швов.

Цели занятия:


Слайд 6
это объем расплавленного металла, образующийся при сварке плавлением под воздействием источника тепла, называют сварочной ванной Сварочная ванна
Текст слайда:


это объем расплавленного металла, образующийся при сварке плавлением под воздействием источника тепла, называют сварочной ванной

Сварочная ванна -


Слайд 7

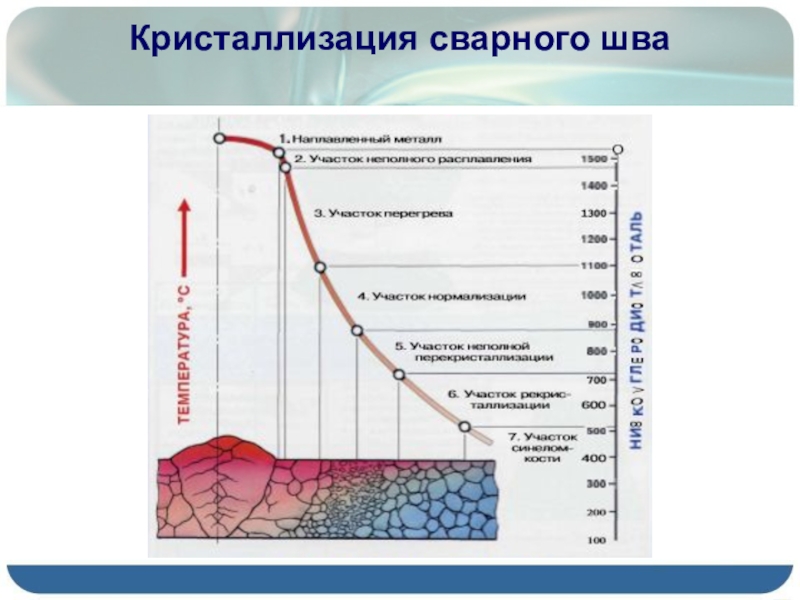

Кристаллизация сварного шва
Текст слайда:


Кристаллизация сварного шва


Слайд 8

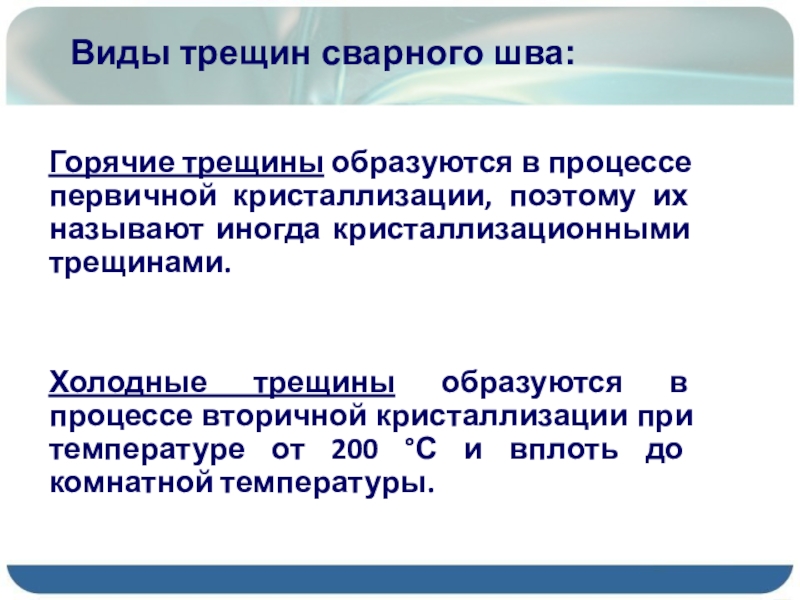

Виды трещин сварного шва:Горячие трещины образуются в процессе первичной кристаллизации, поэтому их называют иногда кристаллизационными трещинами.
Текст слайда:



Виды трещин сварного шва:

Горячие трещины образуются в процессе первичной кристаллизации, поэтому их называют иногда кристаллизационными трещинами.


Холодные трещины образуются в процессе вторичной кристаллизации при температуре от 200 °С и вплоть до комнатной температуры.


Слайд 9
Текст слайда:




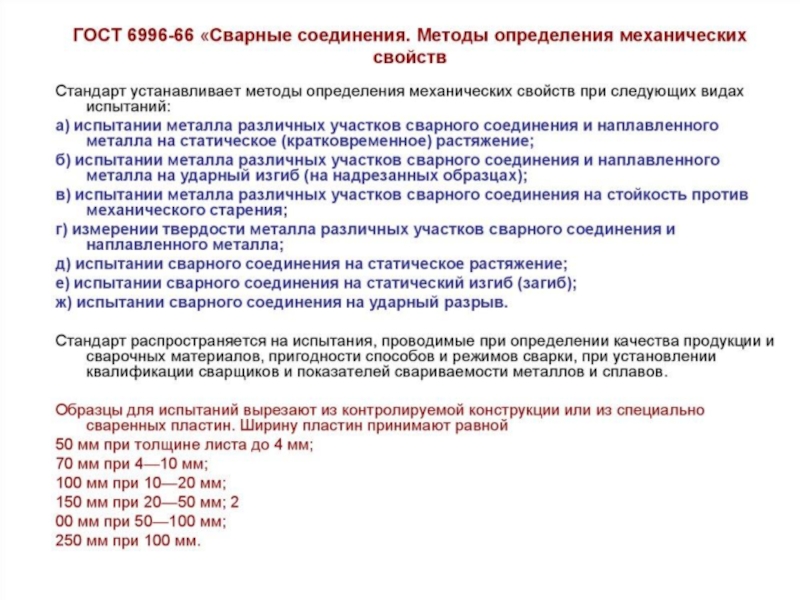

Слайд 10
9.1.14
Текст слайда:

9.1.14


Слайд 11

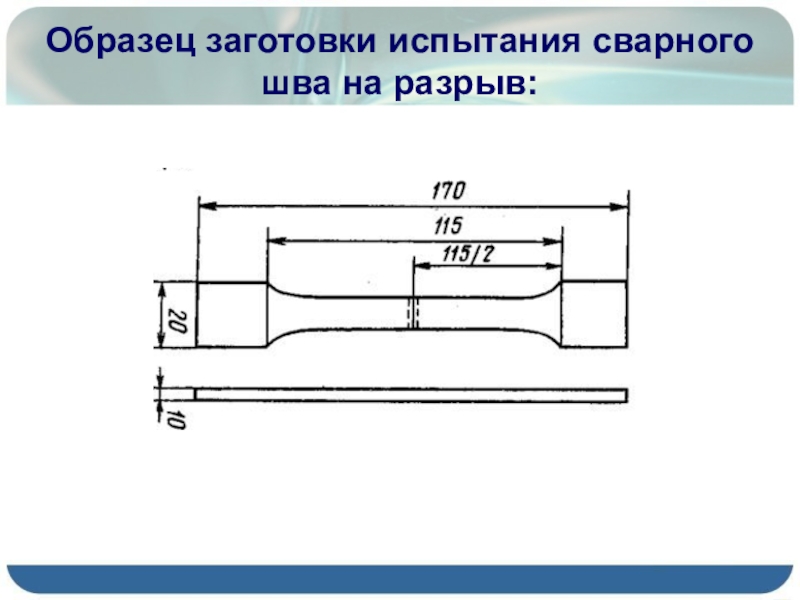

Образец заготовки испытания сварного шва на разрыв:
Текст слайда:


Образец заготовки испытания сварного шва на разрыв:


Слайд 12

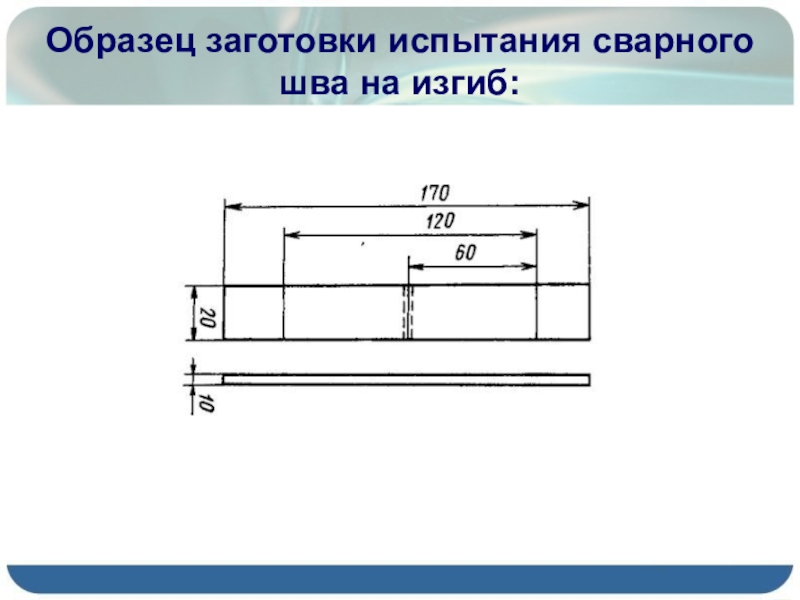

Образец заготовки испытания сварного шва на изгиб:
Текст слайда:


Образец заготовки испытания сварного шва на изгиб:


Слайд 13

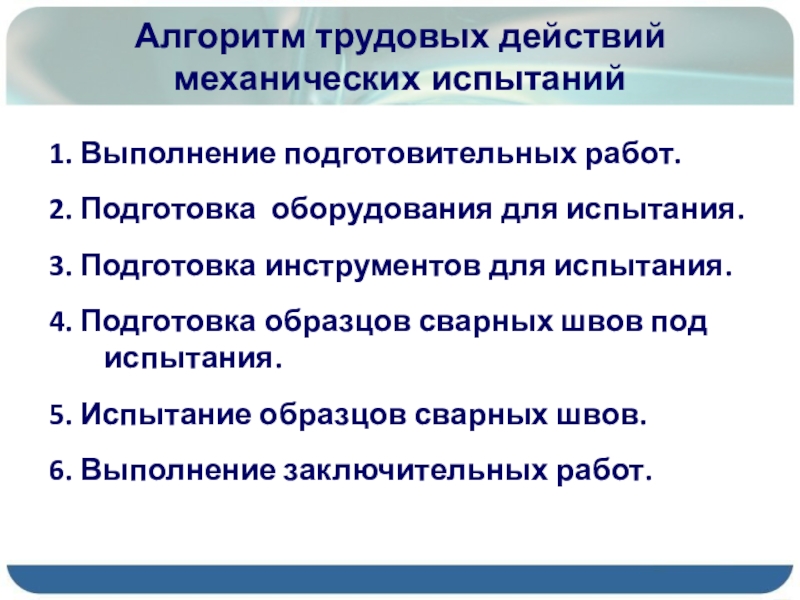

Алгоритм трудовых действий механических испытаний1. Выполнение подготовительных работ.2. Подготовка оборудования для испытания. 3. Подготовка инструментов для испытания.
Текст слайда:

Алгоритм трудовых действий механических испытаний

1. Выполнение подготовительных работ.
2. Подготовка оборудования для испытания.
3. Подготовка инструментов для испытания.
4. Подготовка образцов сварных швов под испытания.
5. Испытание образцов сварных швов.
6. Выполнение заключительных работ.

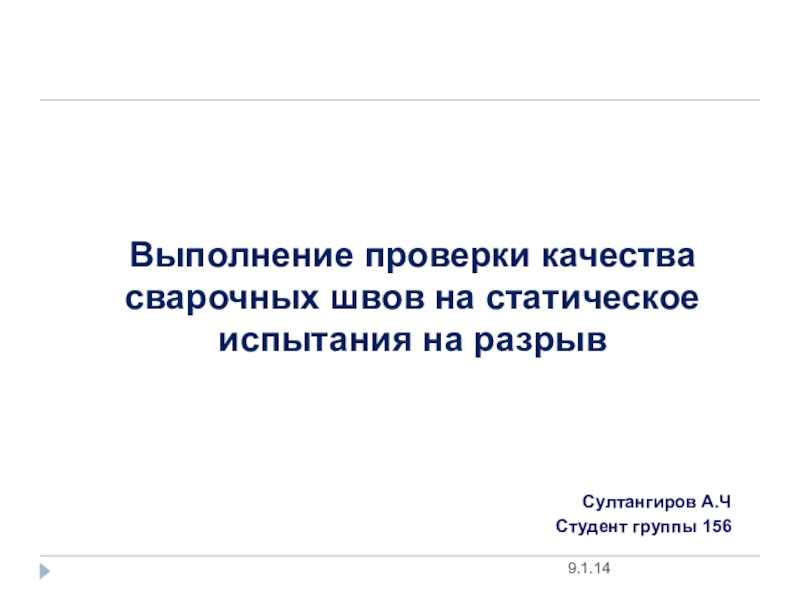

Слайд 14
9.1.14Выполнение проверки качества сварочных швов на статическое испытания на разрыв 				Султангиров А.ЧСтудент группы 156
Текст слайда:

9.1.14

Выполнение проверки качества сварочных швов на статическое испытания на разрыв


Султангиров А.Ч
Студент группы 156


Слайд 15

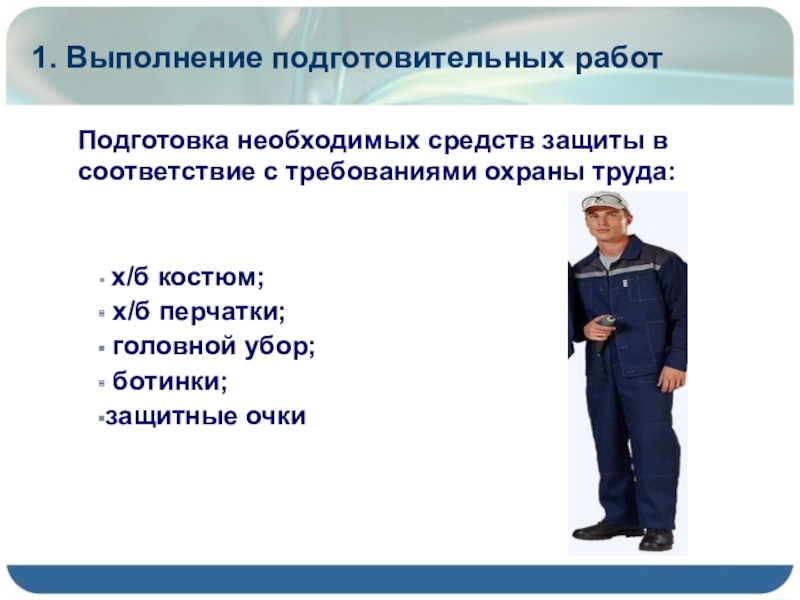

1. Выполнение подготовительных работПодготовка необходимых средств защиты в соответствие с требованиями охраны труда: х/б костюм; х/б перчатки;
Текст слайда:



1. Выполнение подготовительных работ

Подготовка необходимых средств защиты в соответствие с требованиями охраны труда:

х/б костюм;
х/б перчатки;
головной убор;
ботинки;
защитные очки


Слайд 16

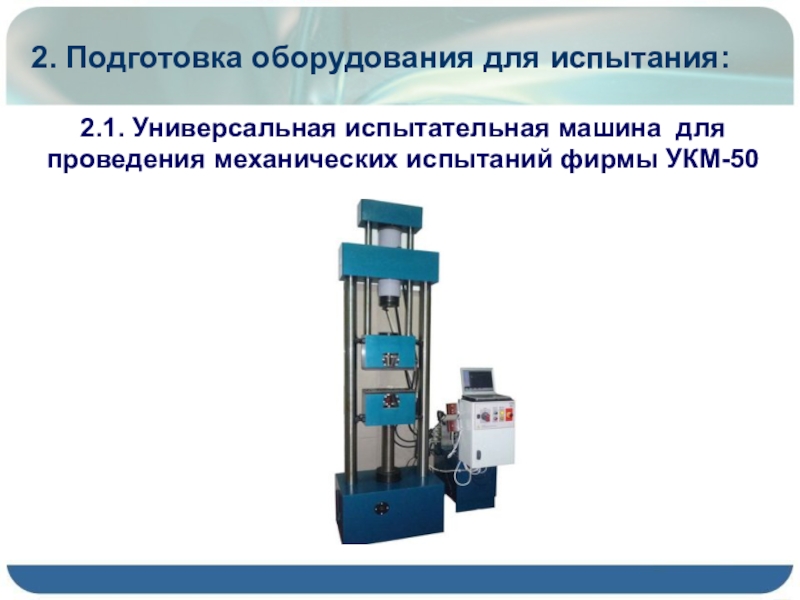

2. Подготовка оборудования для испытания:2.1. Универсальная испытательная машина для проведения механических испытаний фирмы УКМ-50
Текст слайда:



2. Подготовка оборудования для испытания:

2.1. Универсальная испытательная машина для проведения механических испытаний фирмы УКМ-50


Слайд 17
2. Подготовка оборудования для испытания:2.2. Ленточный станок – Б72 для распила
Текст слайда:



2. Подготовка оборудования для испытания:

2.2. Ленточный станок – Б72 для распила


Слайд 18

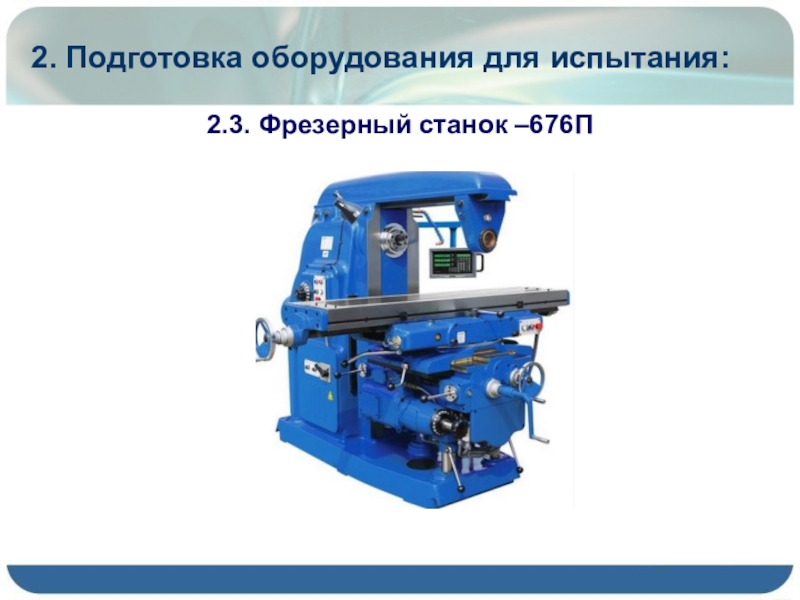

2. Подготовка оборудования для испытания:2.3. Фрезерный станок –676П
Текст слайда:



2. Подготовка оборудования для испытания:

2.3. Фрезерный станок –676П


Слайд 19

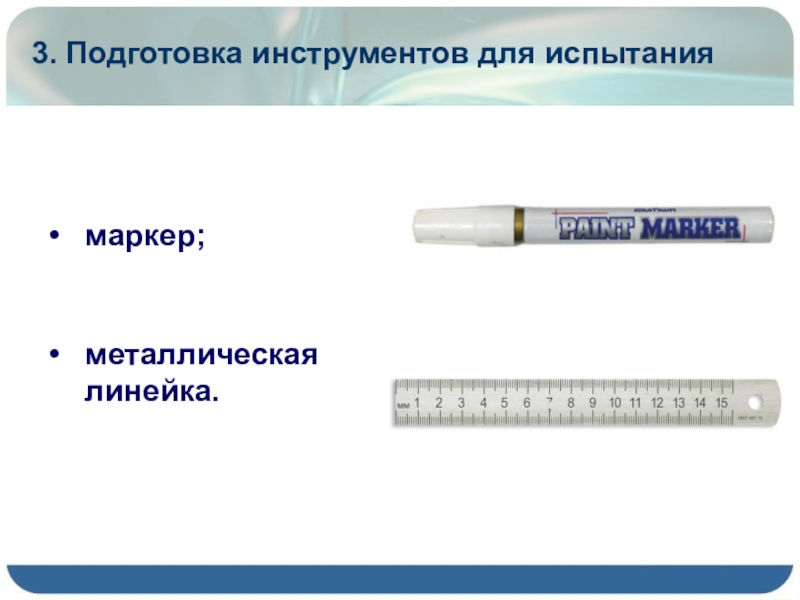

3. Подготовка инструментов для испытаниямаркер;металлическая линейка.
Текст слайда:



3. Подготовка инструментов для испытания

маркер;
металлическая линейка.


Слайд 20

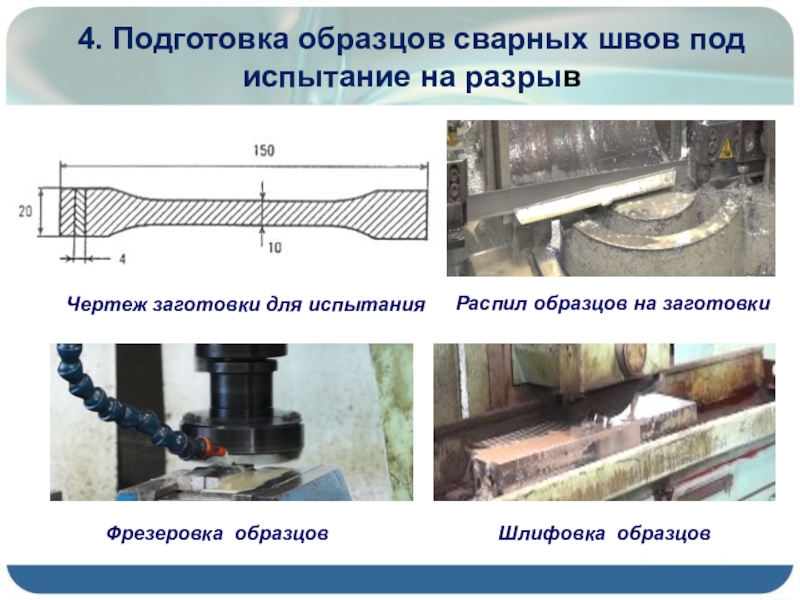

4. Подготовка образцов сварных швов под испытание на разрывЧертеж заготовки для испытанияРаспил образцов на заготовкиФрезеровка образцовШлифовка образцов
Текст слайда:



4. Подготовка образцов сварных швов под испытание на разрыв

Чертеж заготовки для испытания

Распил образцов на заготовки

Фрезеровка образцов

Шлифовка образцов


Слайд 21

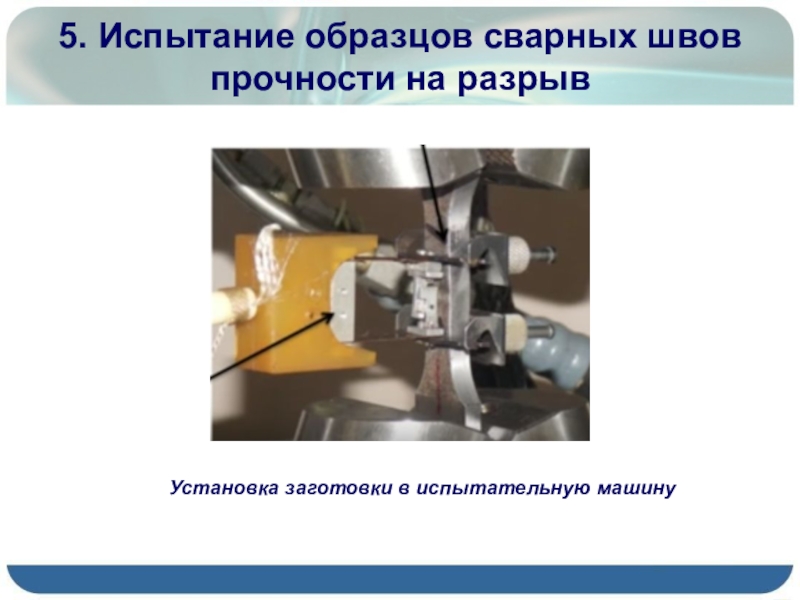

5. Испытание образцов сварных швов прочности на разрыв Установка заготовки в испытательную машину
Текст слайда:



5. Испытание образцов сварных швов прочности на разрыв

Установка заготовки в испытательную машину

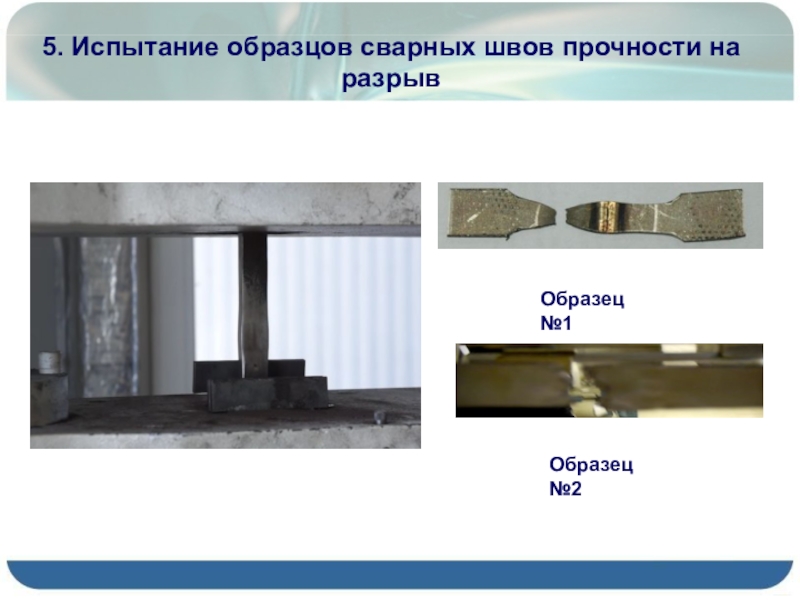

Слайд 22
5. Испытание образцов сварных швов прочности на разрывОбразец №1Образец №2
Текст слайда:







5. Испытание образцов сварных швов прочности на разрыв

Образец №1

Образец №2


Слайд 23

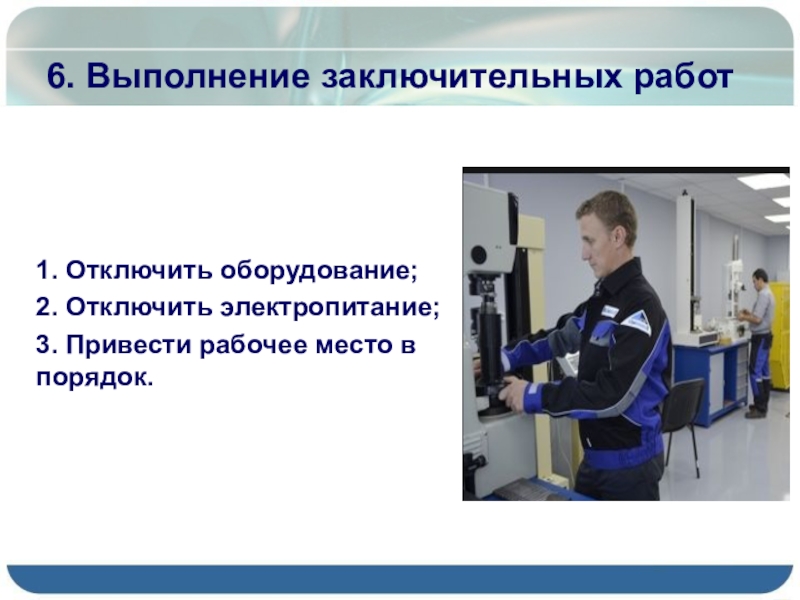

6. Выполнение заключительных работ1. Отключить оборудование;2. Отключить электропитание;3. Привести рабочее место в порядок.
Текст слайда:




6. Выполнение заключительных работ

1. Отключить оборудование;
2. Отключить электропитание;
3. Привести рабочее место в порядок.


Слайд 24

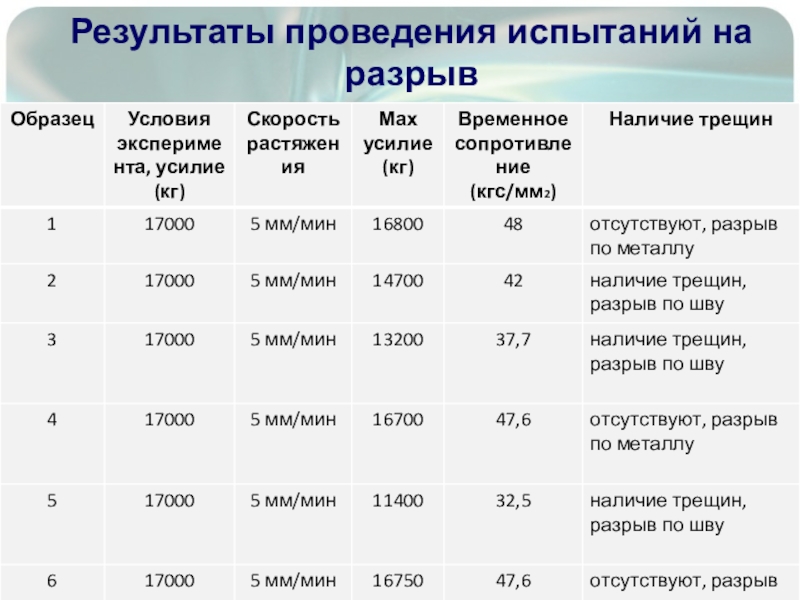

Результаты проведения испытаний на разрыв
Текст слайда:



Результаты проведения испытаний на разрыв


Слайд 25

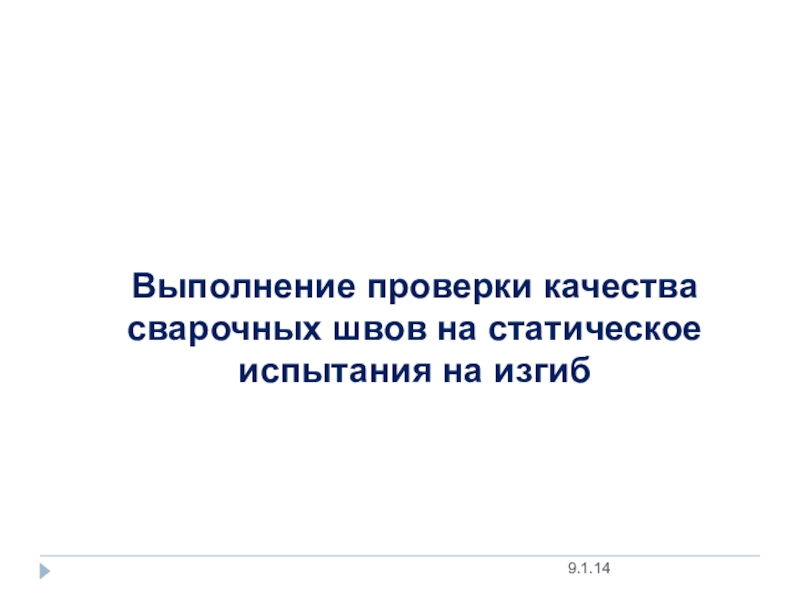

9.1.14Выполнение проверки качества сварочных швов на статическое испытания на изгиб
Текст слайда:

9.1.14

Выполнение проверки качества сварочных швов на статическое испытания на изгиб


Слайд 26
4. Подготовка образцов сварных швов под испытание на изгибЧертеж заготовки для испытанияРаспил образцов на заготовкиФрезеровка образцовШлифовка образцов
Текст слайда:



4. Подготовка образцов сварных швов под испытание на изгиб

Чертеж заготовки для испытания

Распил образцов на заготовки

Фрезеровка образцов

Шлифовка образцов


Слайд 27
5. Испытание образцов сварных швов прочности на разрыв Установка заготовки в испытательную машину
Текст слайда:



5. Испытание образцов сварных швов прочности на разрыв

Установка заготовки в испытательную машину


Слайд 28
Испытание образцов сварных швов прочности на изгибОбразец №1Образец №2
Текст слайда:







Испытание образцов сварных швов прочности на изгиб

Образец №1

Образец №2


Слайд 29
6. Выполнение заключительных работ1. Отключить оборудование;2. Отключить электропитание;3. Привести рабочее место в порядок.
Текст слайда:




6. Выполнение заключительных работ

1. Отключить оборудование;
2. Отключить электропитание;
3. Привести рабочее место в порядок.


Слайд 30

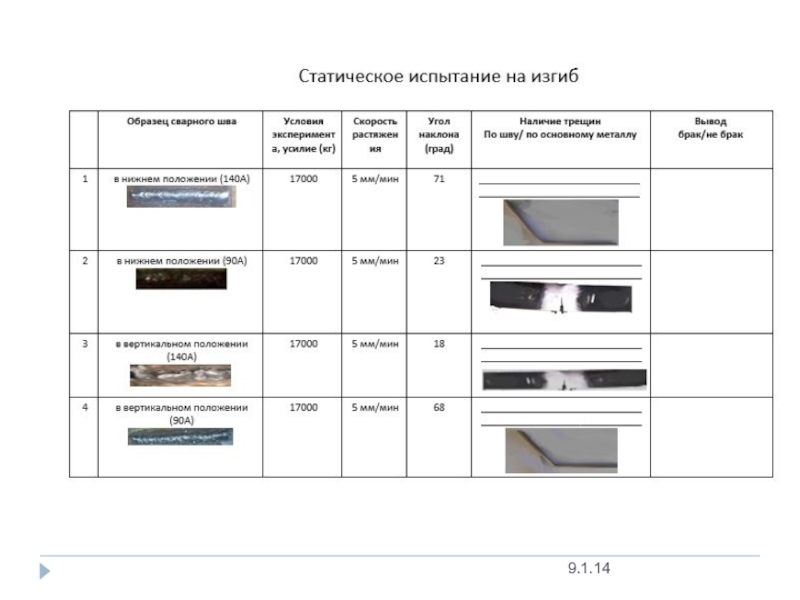

Результаты проведения испытаний на изгиб
Текст слайда:





Результаты проведения испытаний на изгиб


Слайд 31

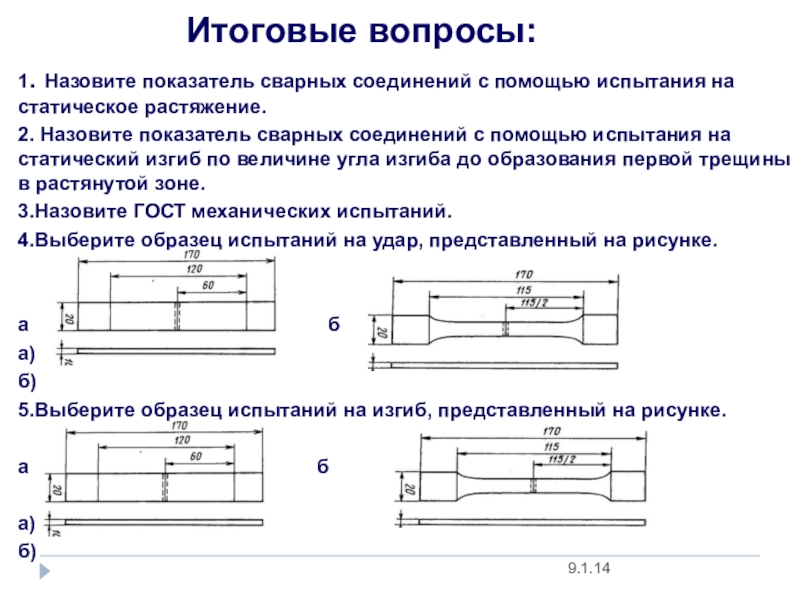

9.1.14 Итоговые вопросы:1. Назовите показатель сварных соединений с помощью испытания на статическое растяжение. 2. Назовите показатель сварных
Текст слайда:

9.1.14

Итоговые вопросы:

1. Назовите показатель сварных соединений с помощью испытания на статическое растяжение.
2. Назовите показатель сварных соединений с помощью испытания на статический изгиб по величине угла изгиба до образования первой трещины в растянутой зоне.
3.Назовите ГОСТ механических испытаний.
4.Выберите образец испытаний на удар, представленный на рисунке.


а б
а)
б)
5.Выберите образец испытаний на изгиб, представленный на рисунке.

а б

а)
б)


Слайд 32
9.1.14 Ответы на итоговые вопросы:1. Прочность. 2. Пластичность.3. ГОСТ 6996-66 механических испытаний.4.Б.
Текст слайда:

9.1.14

Ответы на итоговые вопросы:

1. Прочность.
2. Пластичность.
3. ГОСТ 6996-66 механических испытаний.
4.Б.


б

5.А


Слайд 33

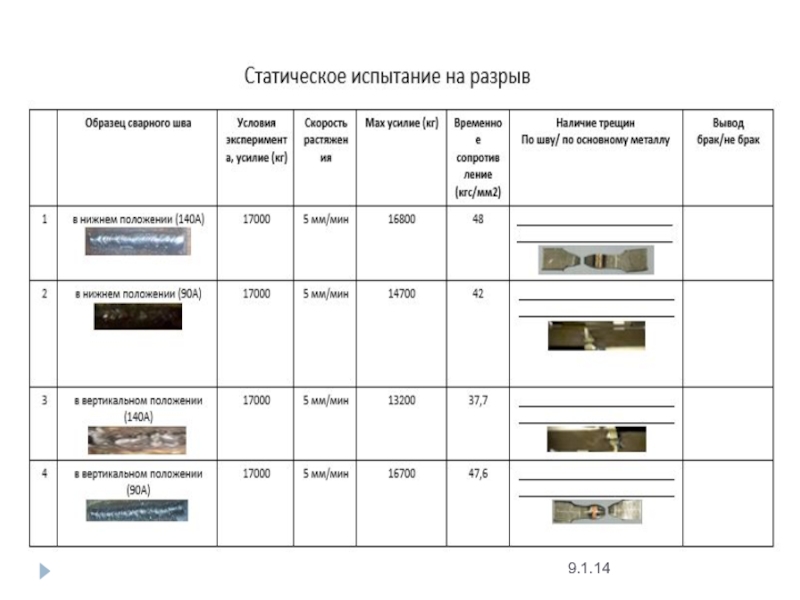

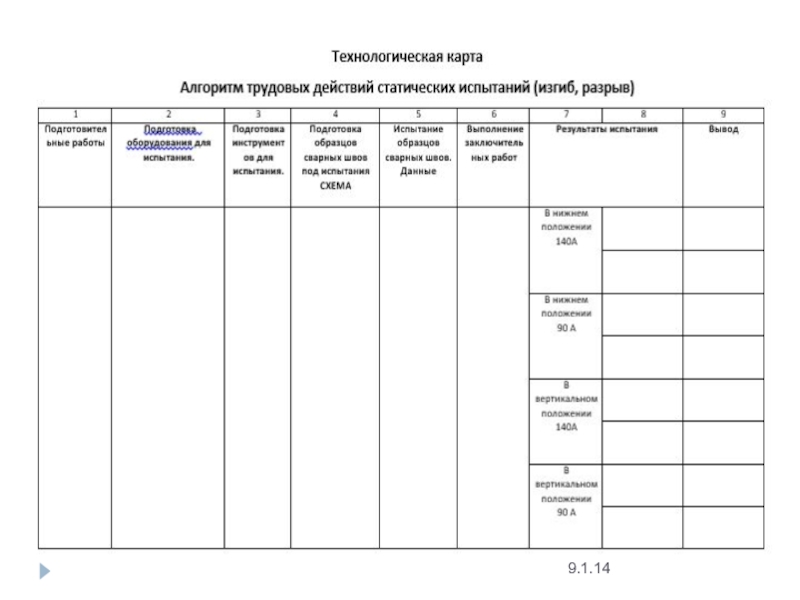

9.1.14 Ход выполнения практического задания№3 разряд1. Составьте алгоритм трудовых действий выполнения испытания на разрыв, используя карточки -
Текст слайда:

9.1.14

Ход выполнения практического задания

№3 разряд
1. Составьте алгоритм трудовых действий выполнения испытания на разрыв, используя карточки - задания, таблицы;
2. Заполните таблицу испытаний;
3. Сделайте выводы.

№4 разряд
1. Составьте алгоритм трудовых действий выполнения испытания на изгиб, используя карточки-задания, таблицы;
2. Заполните таблицу испытаний;
3. Сделайте выводы.

4. Защитить бригадирам свои работы у доски. И сделать выводы


Слайд 34
9.1.14
Текст слайда:

9.1.14


Слайд 35
9.1.14
Текст слайда:

9.1.14


Слайд 36
9.1.14
Текст слайда:

9.1.14


Слайд 37
9.1.14Повторить весь пройденный материал из междисциплинарного курса МДК 0401 «Дефекты и способы испытания сварных швов»Тема  Домашнее
Текст слайда:

9.1.14

Повторить весь пройденный материал из междисциплинарного курса
МДК 0401 «Дефекты и способы испытания сварных швов»
Тема

Домашнее задание

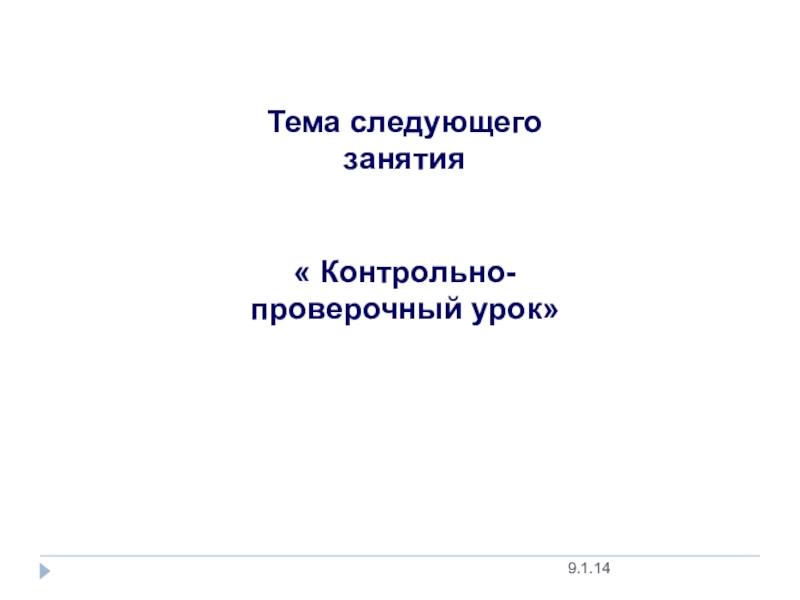

Слайд 38
9.1.14Тема следующего занятия« Контрольно-проверочный урок»
Текст слайда:

9.1.14

Тема следующего занятия


« Контрольно-проверочный урок»


Слайд 39
Спасибо за внимание!
Текст слайда:

Спасибо за внимание!
