ЦЕЛИ УРОКА:Учебная: сформировать знания обучающихся об основных схемах обработки, реализовать связь с производственным обучением;Развивающая: развить технологическое мышление;Воспитательная: воспитать добросовестное отношение к выполняемой работе.
Слайд 1ТЕМА УРОКА:
«ОБРАБОТКА ПЛОСКИХ ПОВЕРХНОСТЕЙ ФРЕЗЕРОВАНИЕМ»
Чебан С.Н., Чебаркульский профессиональный техникум

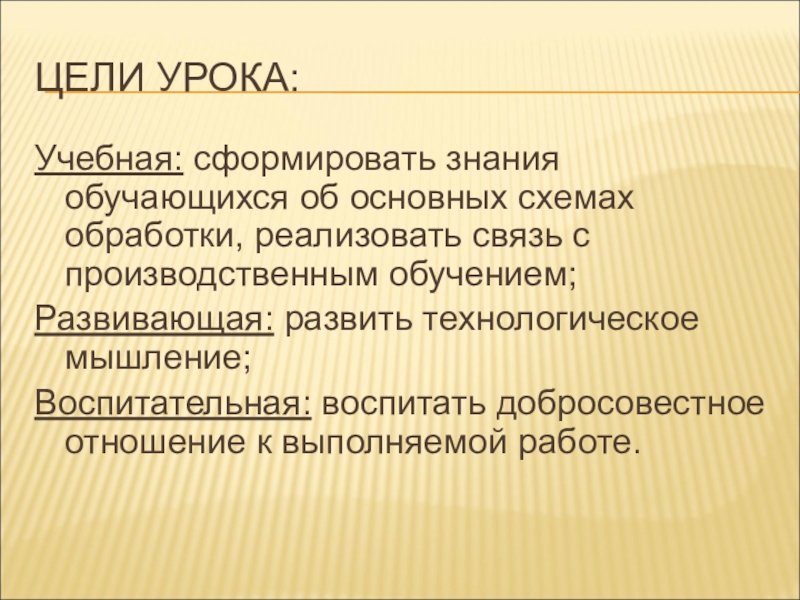

Слайд 2ЦЕЛИ УРОКА:
Учебная: сформировать знания обучающихся об основных схемах обработки, реализовать связь
с производственным обучением;
Развивающая: развить технологическое мышление;
Воспитательная: воспитать добросовестное отношение к выполняемой работе.
Развивающая: развить технологическое мышление;
Воспитательная: воспитать добросовестное отношение к выполняемой работе.

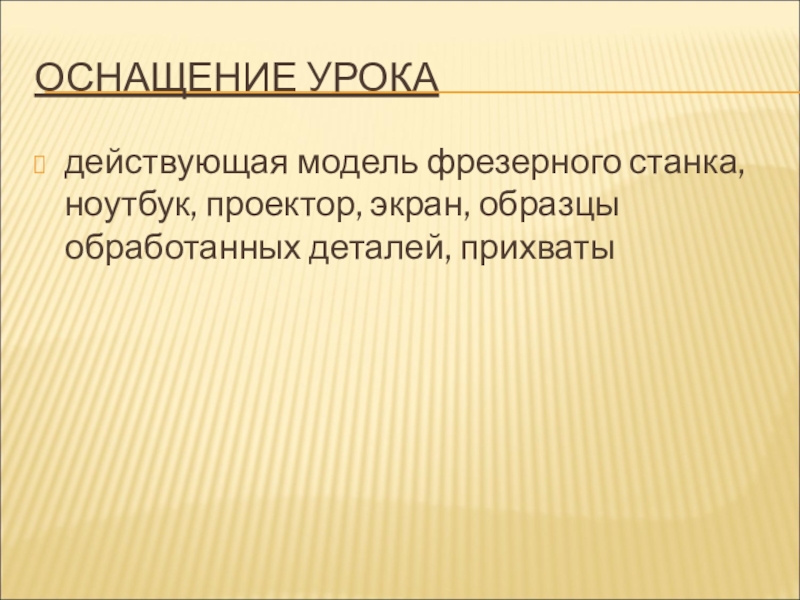

Слайд 3ОСНАЩЕНИЕ УРОКА
действующая модель фрезерного станка, ноутбук, проектор, экран, образцы обработанных деталей,
прихваты

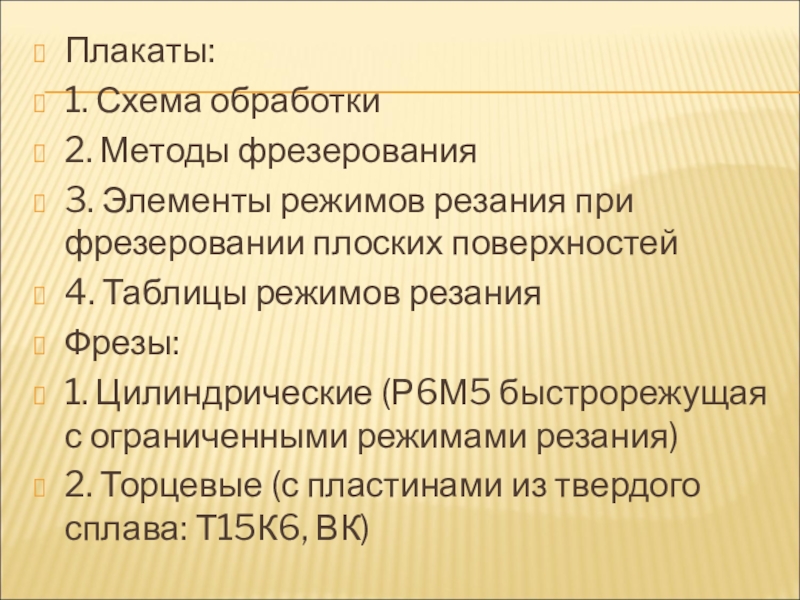

Слайд 4Плакаты:
1. Схема обработки
2. Методы фрезерования
3. Элементы режимов резания при фрезеровании плоских
поверхностей
4. Таблицы режимов резания
Фрезы:
1. Цилиндрические (Р6М5 быстрорежущая с ограниченными режимами резания)
2. Торцевые (с пластинами из твердого сплава: Т15К6, ВК)
4. Таблицы режимов резания
Фрезы:
1. Цилиндрические (Р6М5 быстрорежущая с ограниченными режимами резания)
2. Торцевые (с пластинами из твердого сплава: Т15К6, ВК)

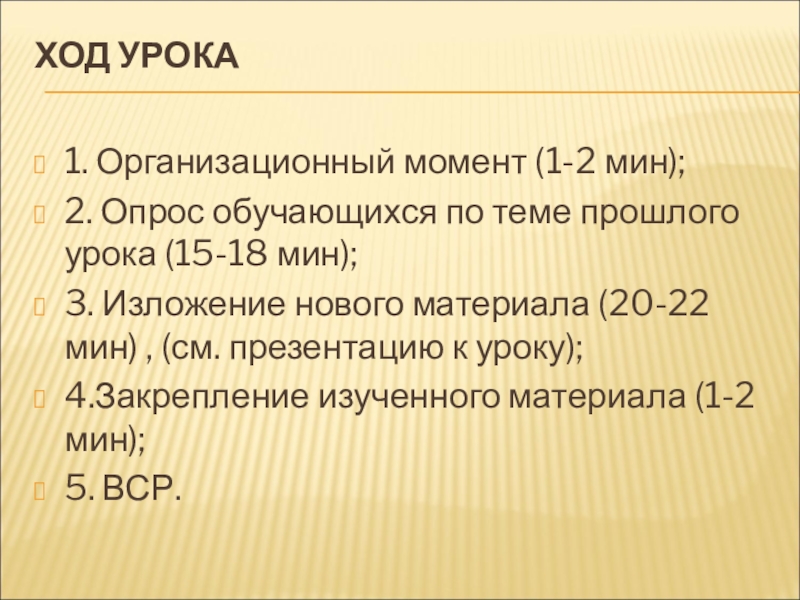

Слайд 5ХОД УРОКА
1. Организационный момент (1-2 мин);
2. Опрос обучающихся по теме прошлого
урока (15-18 мин);
3. Изложение нового материала (20-22 мин) , (см. презентацию к уроку);
4.Закрепление изученного материала (1-2 мин);
5. ВСР.
3. Изложение нового материала (20-22 мин) , (см. презентацию к уроку);
4.Закрепление изученного материала (1-2 мин);
5. ВСР.

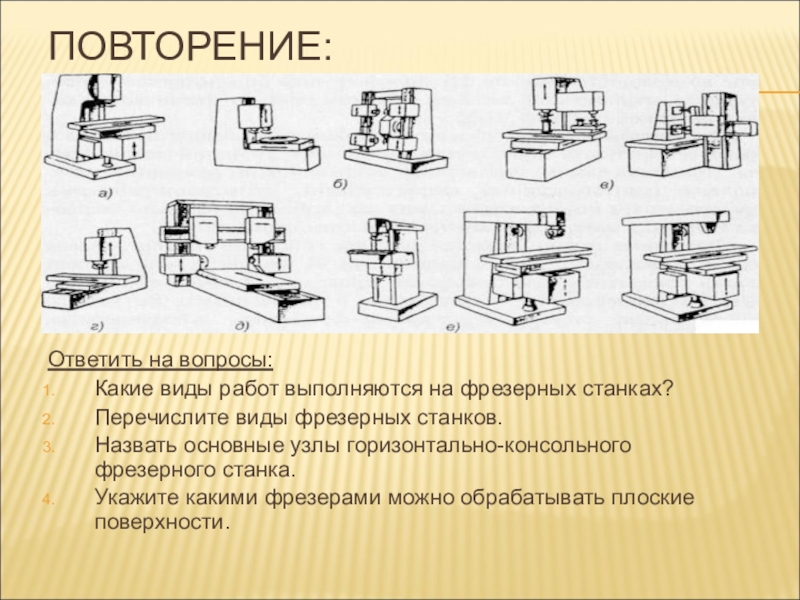

Слайд 6ПОВТОРЕНИЕ:
Ответить на вопросы:
Какие виды работ выполняются на фрезерных станках?
Перечислите виды фрезерных
станков.
Назвать основные узлы горизонтально-консольного фрезерного станка.
Укажите какими фрезерами можно обрабатывать плоские поверхности.
Назвать основные узлы горизонтально-консольного фрезерного станка.
Укажите какими фрезерами можно обрабатывать плоские поверхности.

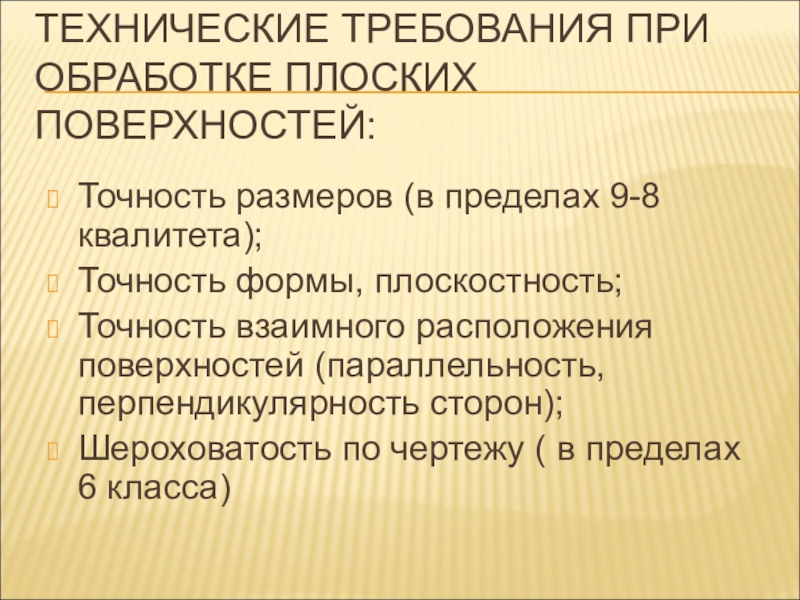

Слайд 8ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ПРИ ОБРАБОТКЕ ПЛОСКИХ ПОВЕРХНОСТЕЙ:
Точность размеров (в пределах 9-8 квалитета);
Точность
формы, плоскостность;
Точность взаимного расположения поверхностей (параллельность, перпендикулярность сторон);
Шероховатость по чертежу ( в пределах 6 класса)
Точность взаимного расположения поверхностей (параллельность, перпендикулярность сторон);
Шероховатость по чертежу ( в пределах 6 класса)

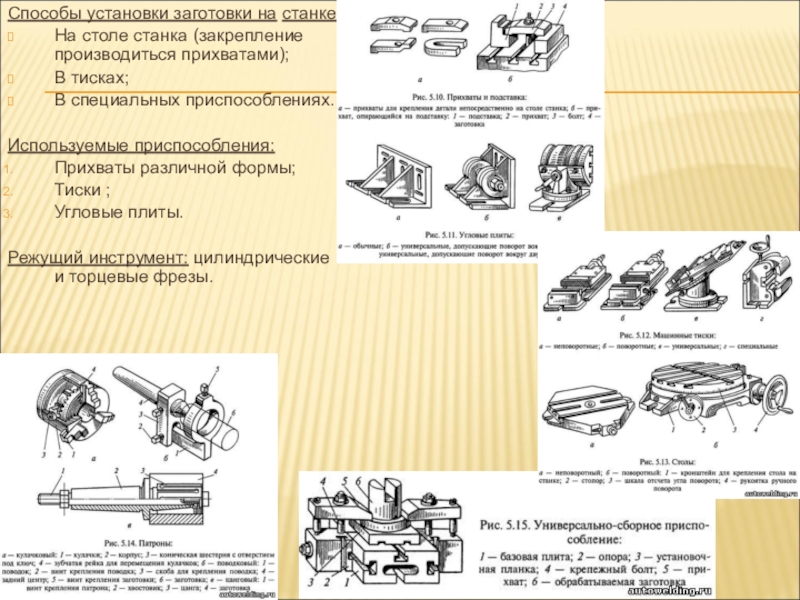

Слайд 9Способы установки заготовки на станке:
На столе станка (закрепление производиться прихватами);
В тисках;
В
специальных приспособлениях.
Используемые приспособления:
Прихваты различной формы;
Тиски ;
Угловые плиты.
Режущий инструмент: цилиндрические и торцевые фрезы.
Используемые приспособления:
Прихваты различной формы;
Тиски ;
Угловые плиты.
Режущий инструмент: цилиндрические и торцевые фрезы.

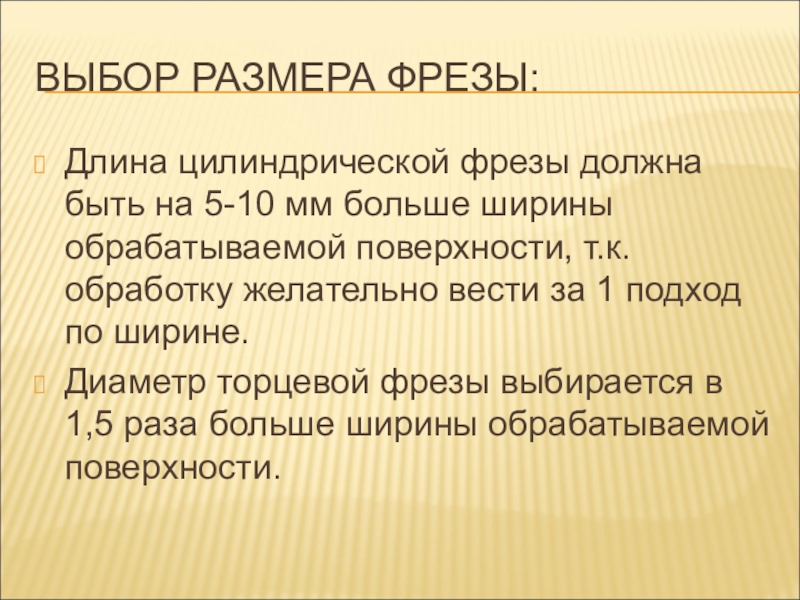

Слайд 10ВЫБОР РАЗМЕРА ФРЕЗЫ:
Длина цилиндрической фрезы должна быть на 5-10 мм больше
ширины обрабатываемой поверхности, т.к. обработку желательно вести за 1 подход по ширине.
Диаметр торцевой фрезы выбирается в 1,5 раза больше ширины обрабатываемой поверхности.
Диаметр торцевой фрезы выбирается в 1,5 раза больше ширины обрабатываемой поверхности.

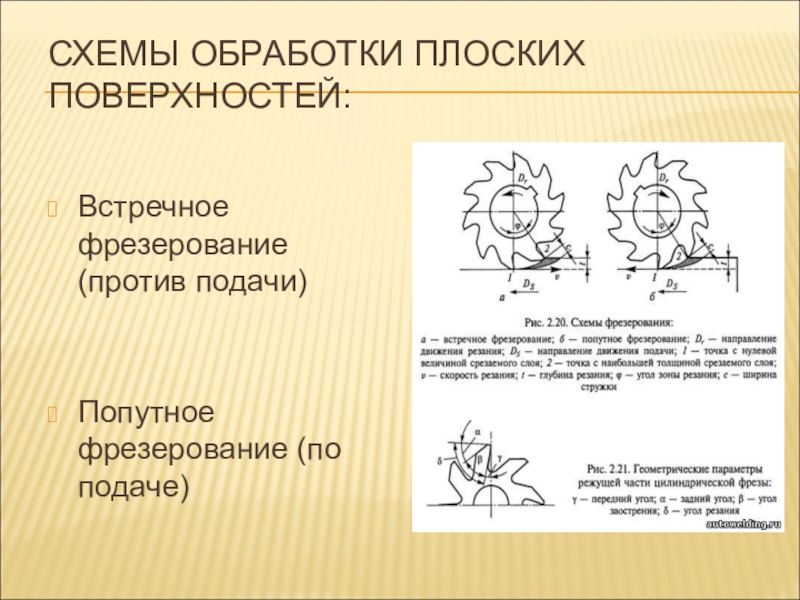

Слайд 11СХЕМЫ ОБРАБОТКИ ПЛОСКИХ ПОВЕРХНОСТЕЙ:
Встречное фрезерование (против подачи)
Попутное фрезерование (по подаче)

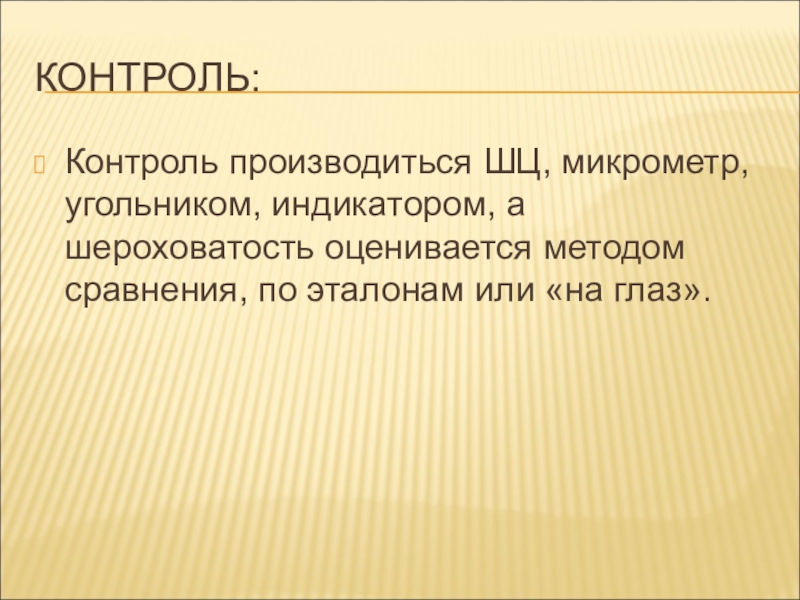

Слайд 12КОНТРОЛЬ:
Контроль производиться ШЦ, микрометр, угольником, индикатором, а шероховатость оценивается методом сравнения,
по эталонам или «на глаз».

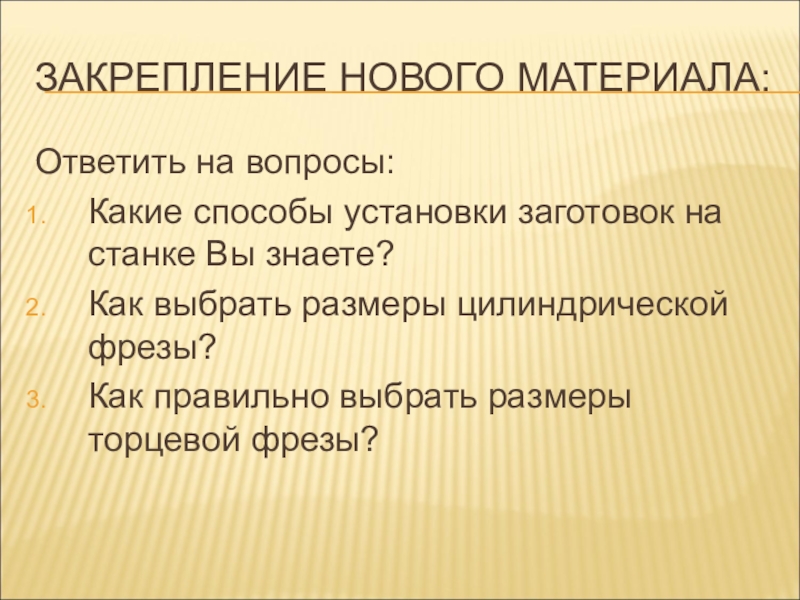

Слайд 13ЗАКРЕПЛЕНИЕ НОВОГО МАТЕРИАЛА:
Ответить на вопросы:
Какие способы установки заготовок на станке Вы
знаете?
Как выбрать размеры цилиндрической фрезы?
Как правильно выбрать размеры торцевой фрезы?
Как выбрать размеры цилиндрической фрезы?
Как правильно выбрать размеры торцевой фрезы?
