Презентация, доклад Шифр. Правила выполнения чертежей

чертежа
2.6 Шрифты чертежные
2.7 Основные правила нанесения размеров

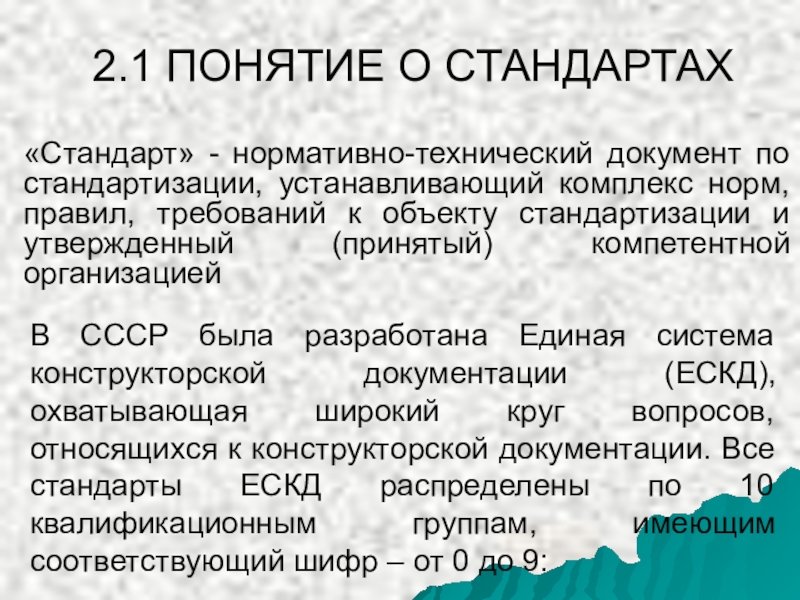

норм, правил, требований к объекту стандартизации и утвержденный (принятый) компетентной организацией

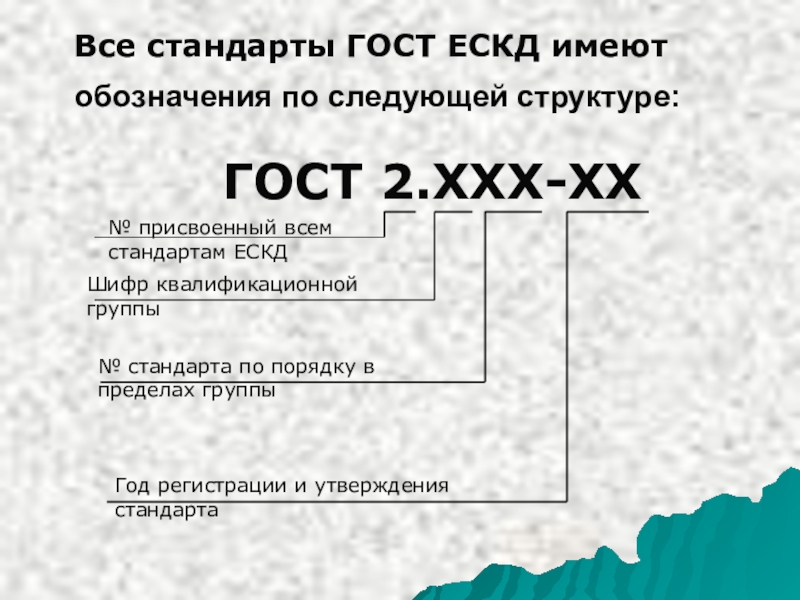

В СССР была разработана Единая система конструкторской документации (ЕСКД), охватывающая широкий круг вопросов, относящихся к конструкторской документации. Все стандарты ЕСКД распределены по 10 квалификационным группам, имеющим соответствующий шифр – от 0 до 9:

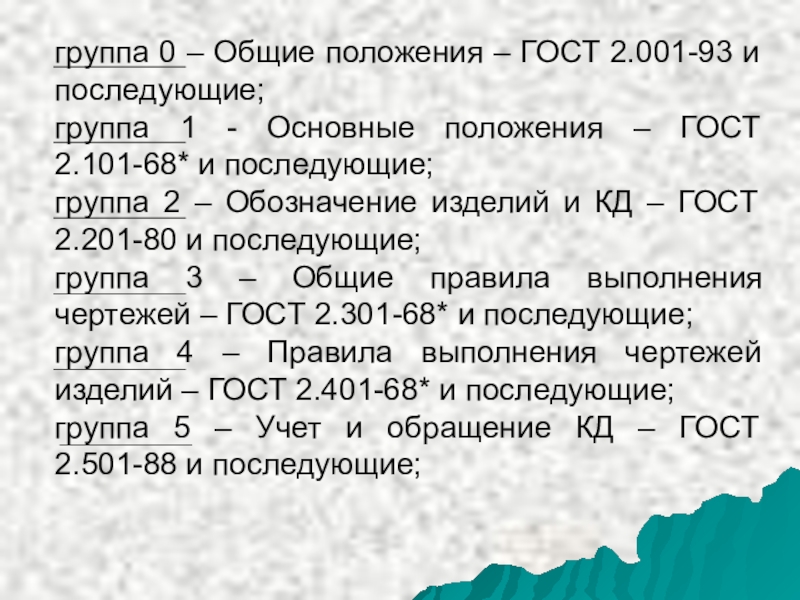

- Основные положения – ГОСТ 2.101-68* и последующие;
группа 2 – Обозначение изделий и КД – ГОСТ 2.201-80 и последующие;
группа 3 – Общие правила выполнения чертежей – ГОСТ 2.301-68* и последующие;
группа 4 – Правила выполнения чертежей изделий – ГОСТ 2.401-68* и последующие;
группа 5 – Учет и обращение КД – ГОСТ 2.501-88 и последующие;

последующие;

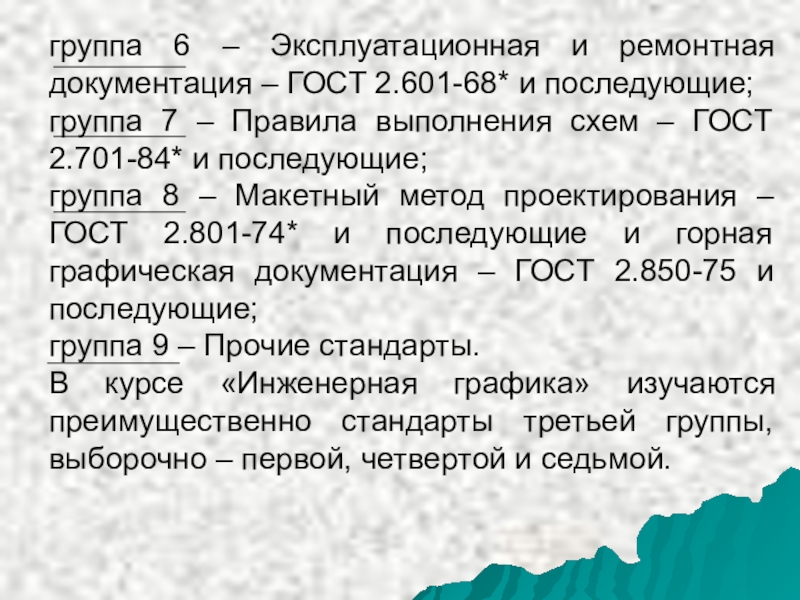

группа 7 – Правила выполнения схем – ГОСТ 2.701-84* и последующие;
группа 8 – Макетный метод проектирования – ГОСТ 2.801-74* и последующие и горная графическая документация – ГОСТ 2.850-75 и последующие;
группа 9 – Прочие стандарты.
В курсе «Инженерная графика» изучаются преимущественно стандарты третьей группы, выборочно – первой, четвертой и седьмой.

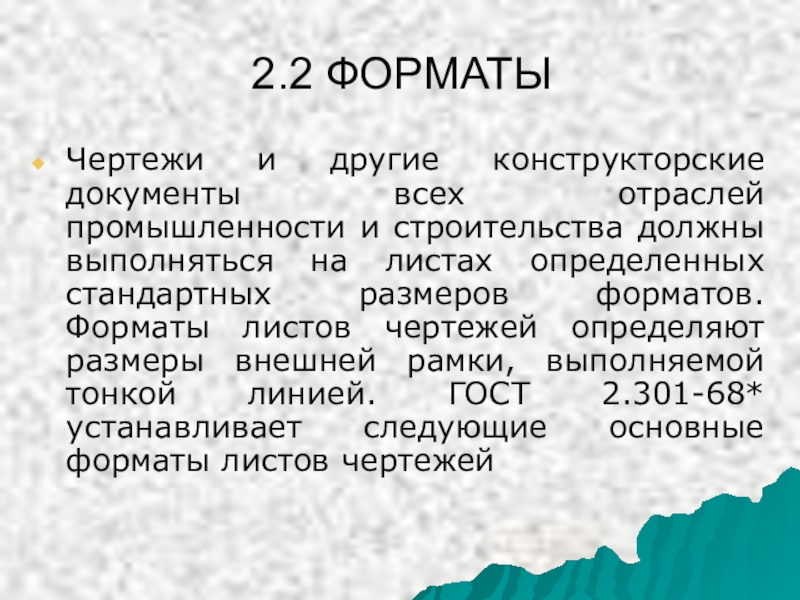

должны выполняться на листах определенных стандартных размеров форматов. Форматы листов чертежей определяют размеры внешней рамки, выполняемой тонкой линией. ГОСТ 2.301-68* устанавливает следующие основные форматы листов чертежей

А2 А3 А4
Размеры
сторон
формата,

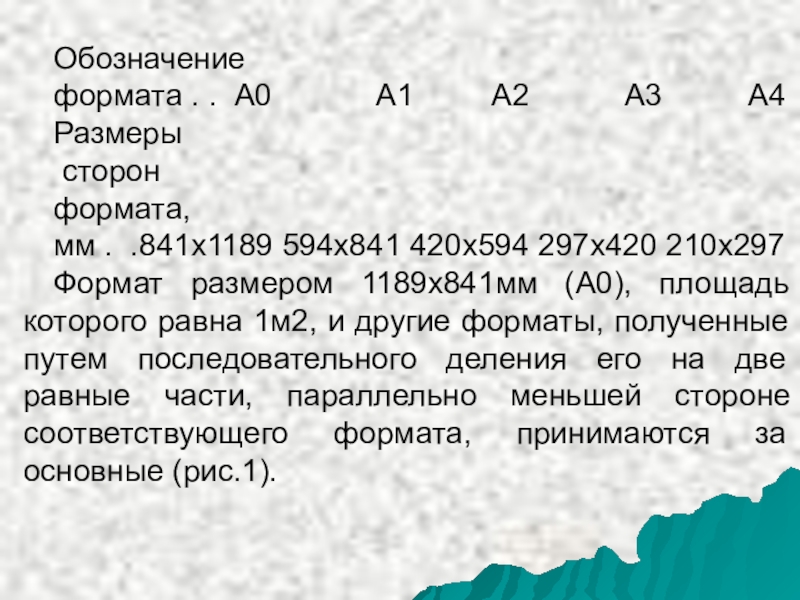

мм . .841х1189 594х841 420х594 297х420 210х297

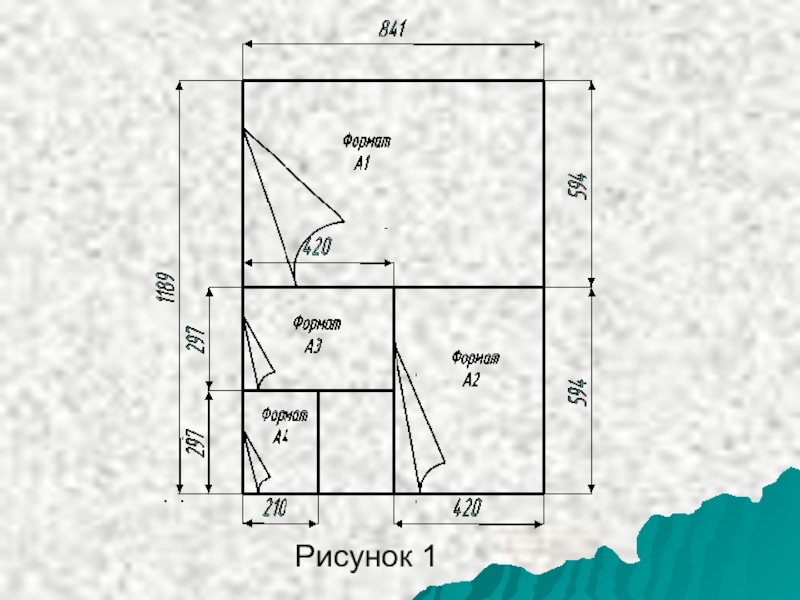

Формат размером 1189х841мм (А0), площадь которого равна 1м2, и другие форматы, полученные путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата, принимаются за основные (рис.1).

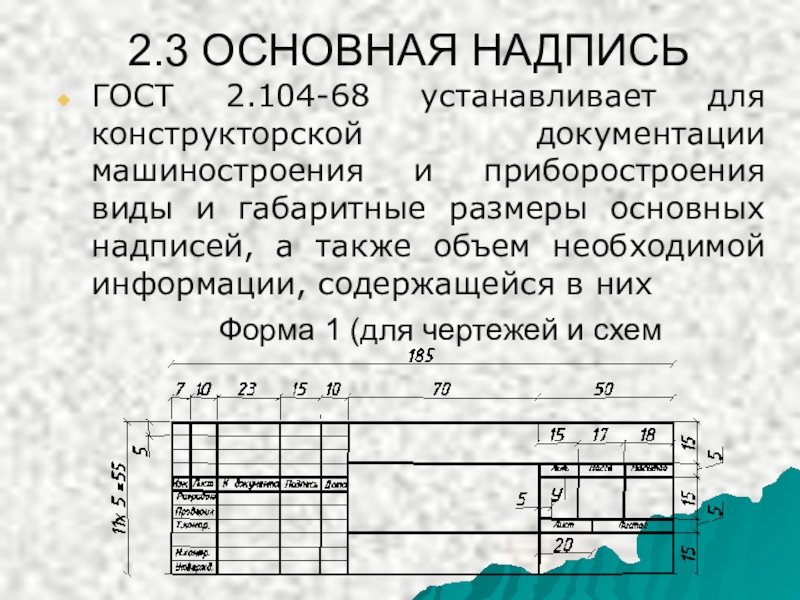

приборостроения виды и габаритные размеры основных надписей, а также объем необходимой информации, содержащейся в них

Форма 1 (для чертежей и схем

текстовой документации)

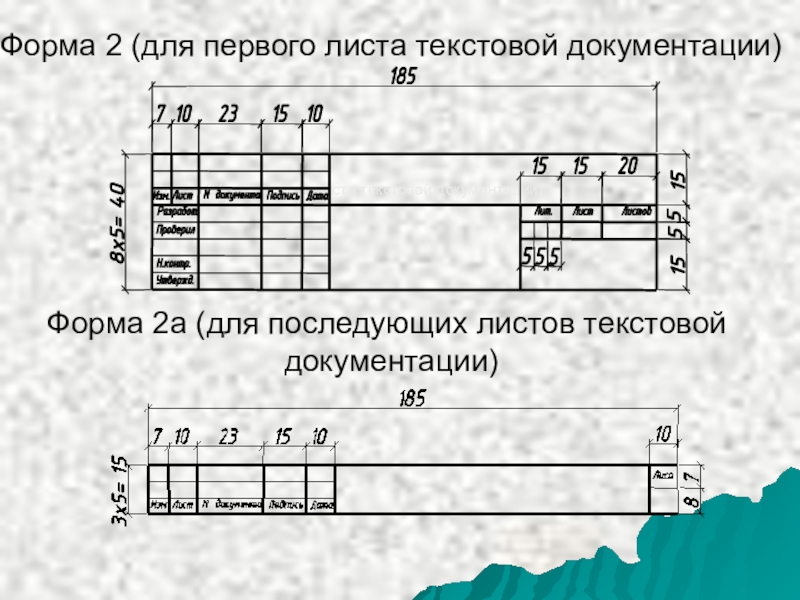

Форма 2 (для первого листа текстовой документации)

Форма 2а (для последующих листов текстовой
документации)

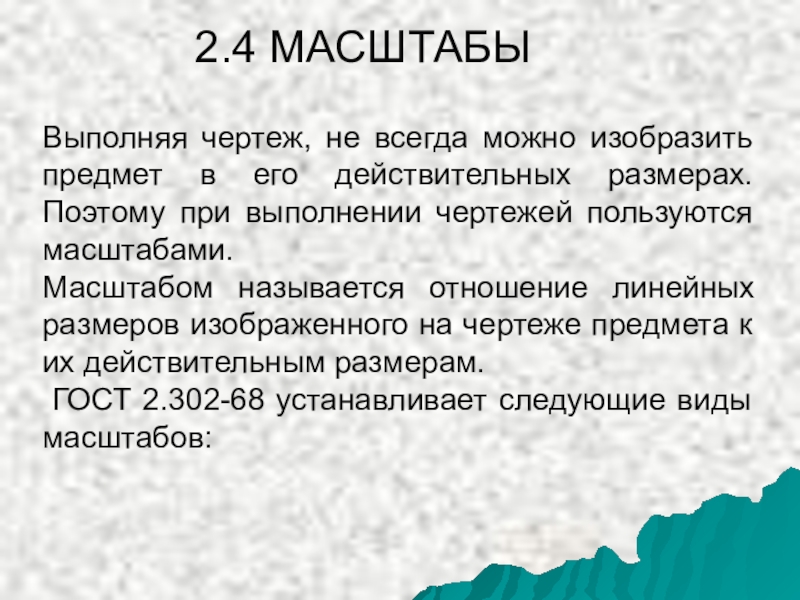

размерах. Поэтому при выполнении чертежей пользуются масштабами.
Масштабом называется отношение линейных размеров изображенного на чертеже предмета к их действительным размерам.
ГОСТ 2.302-68 устанавливает следующие виды масштабов:

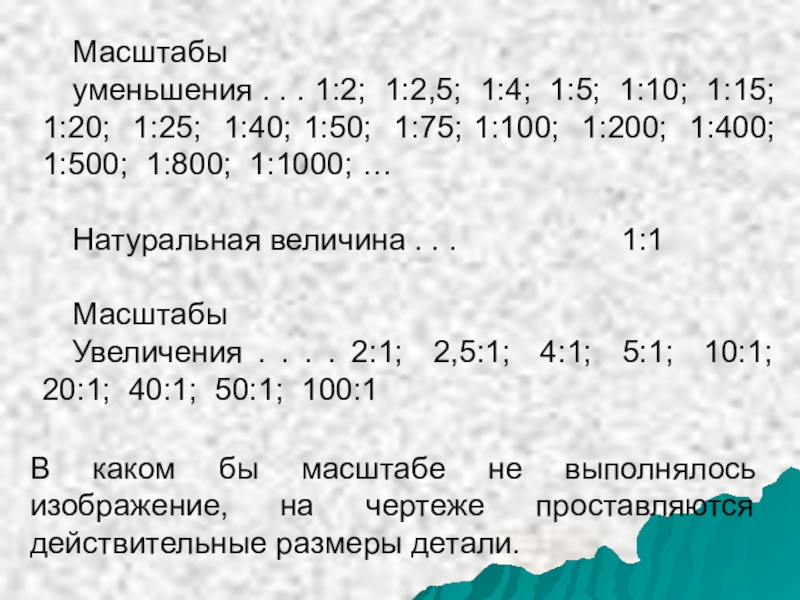

1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000; …

Натуральная величина . . . 1:1

Масштабы
Увеличения . . . . 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

В каком бы масштабе не выполнялось изображение, на чертеже проставляются действительные размеры детали.

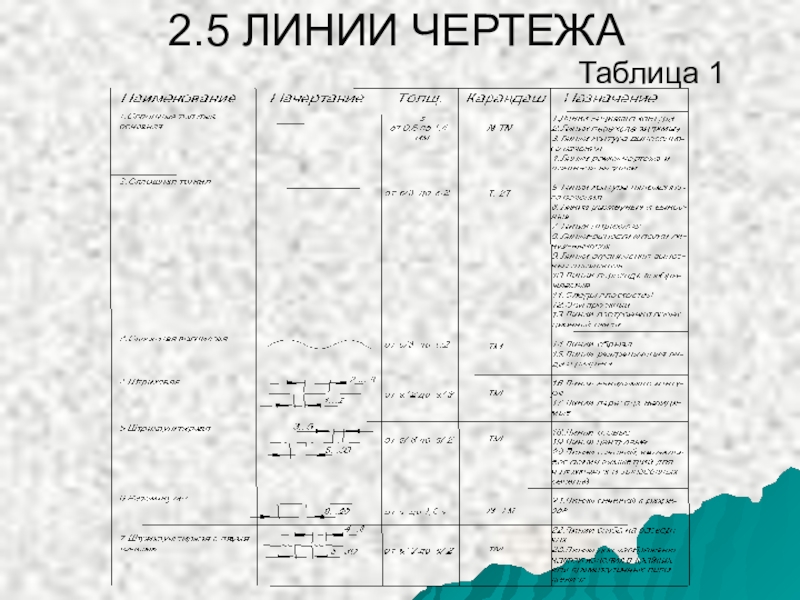

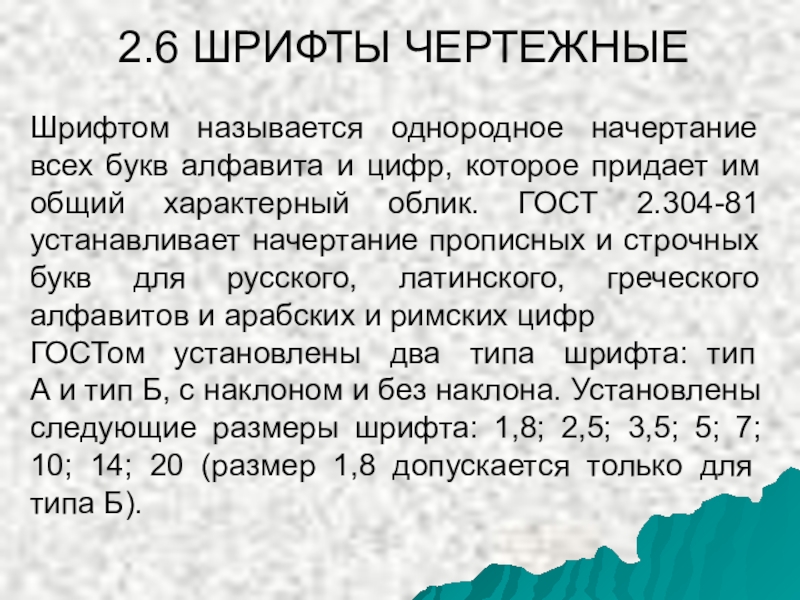

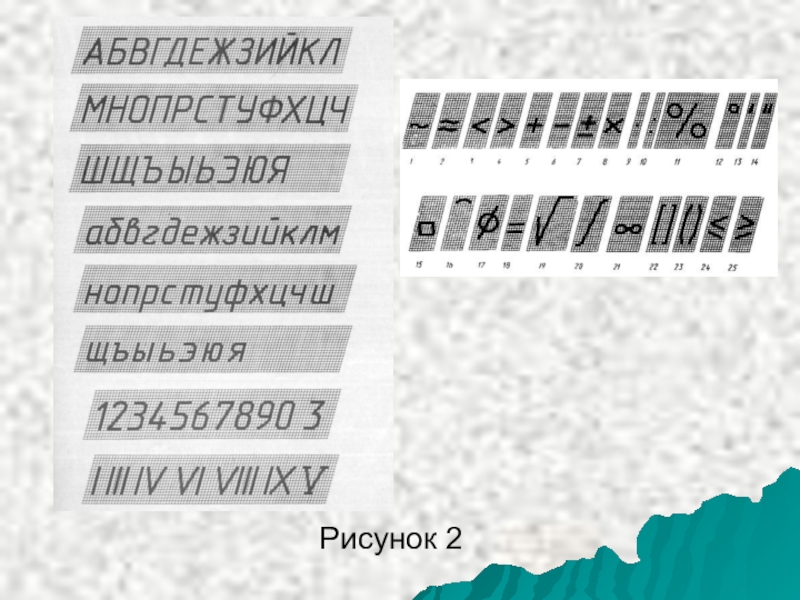

которое придает им общий характерный облик. ГОСТ 2.304-81 устанавливает начертание прописных и строчных букв для русского, латинского, греческого алфавитов и арабских и римских цифр

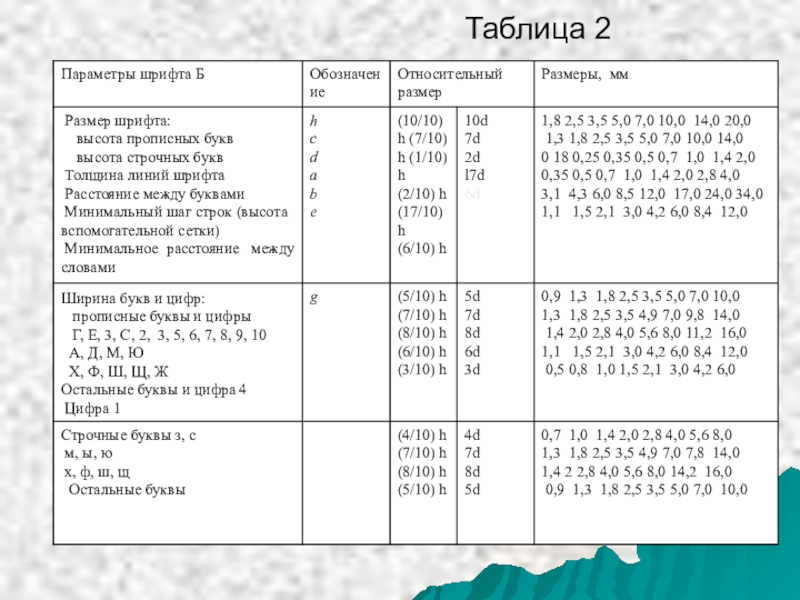

ГОСТом установлены два типа шрифта: тип А и тип Б, с наклоном и без наклона. Установлены следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20 (размер 1,8 до­пускается только для типа Б).

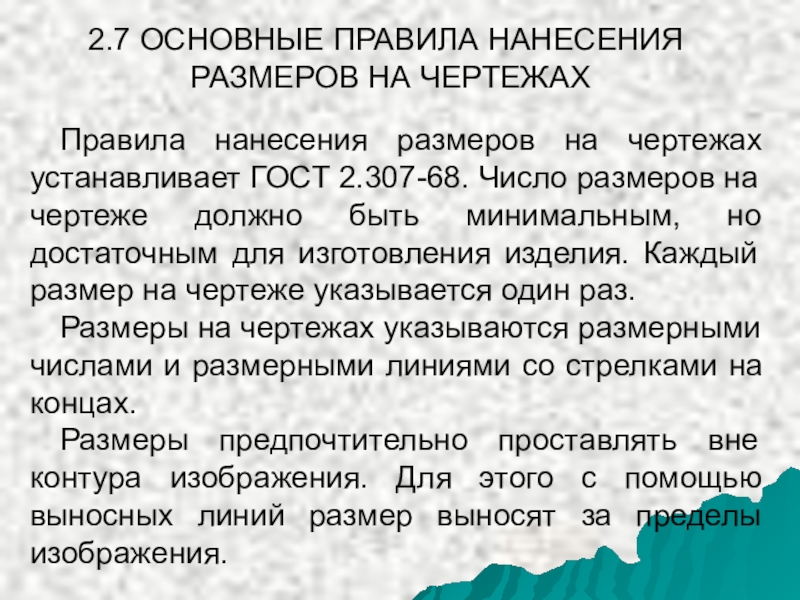

устанавливает ГОСТ 2.307-68. Число размеров на чертеже должно быть минимальным, но достаточным для изготовления изделия. Каждый размер на чертеже указывается один раз.

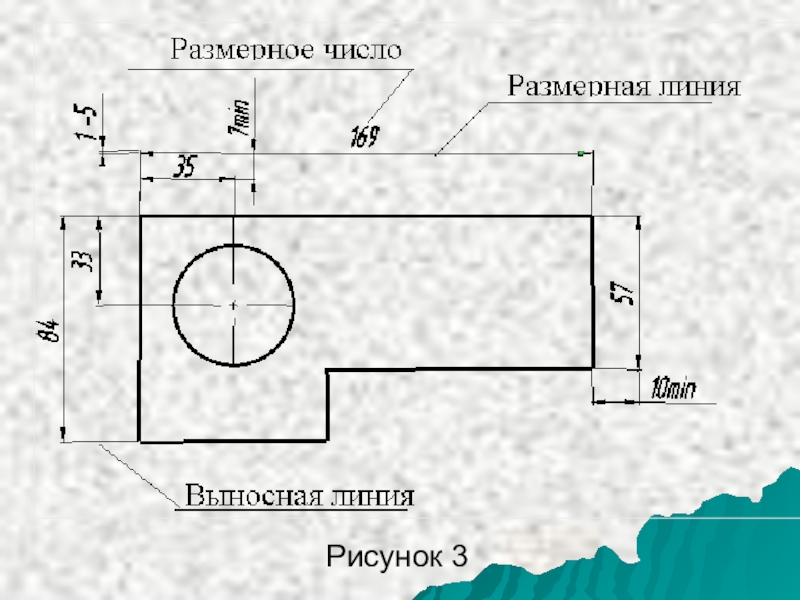

Размеры на чертежах указываются размерными числами и размерными линиями со стрелками на концах.
Размеры предпочтительно проставлять вне контура изображения. Для этого с помощью выносных линий размер выносят за пределы изображения.

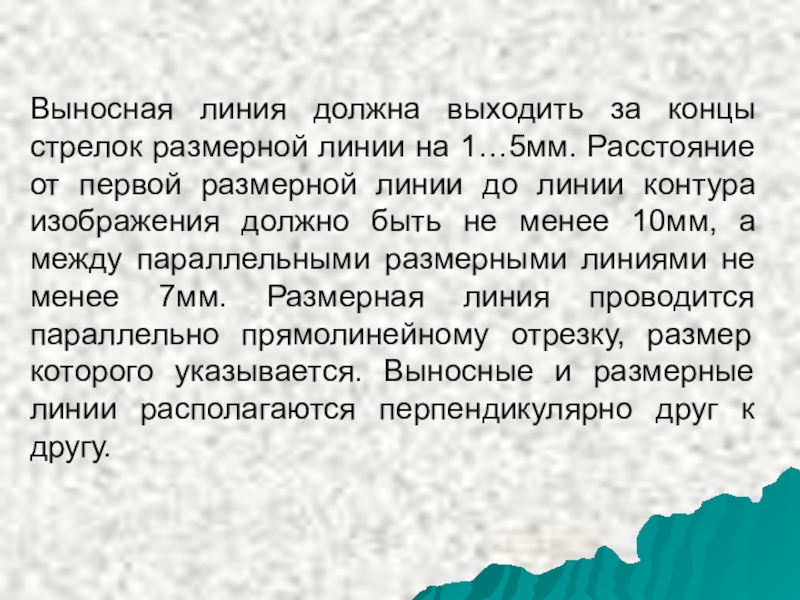

Расстояние от первой размерной линии до линии контура изображения должно быть не менее 10мм, а между параллельными размерными линиями не менее 7мм. Размерная линия проводится параллельно прямолинейному отрезку, размер которого указывается. Выносные и размерные линии располагаются перпендикулярно друг к другу.

центровые или осевые линии . Форма стрелки и примерное соотношение ее элементов показаны на рис.4.

Рисунок 4
