Презентация, доклад Регулирование частоты двигателей постоянного тока 2 курс
Содержание
- 1. Презентация Регулирование частоты двигателей постоянного тока 2 курс
- 2. показатели способов регулирования: плавность регулирования;диапазон регулированияD =
- 3. Показатели способа регулирования частоты вращения:диапазонрегулирование частоты вращения

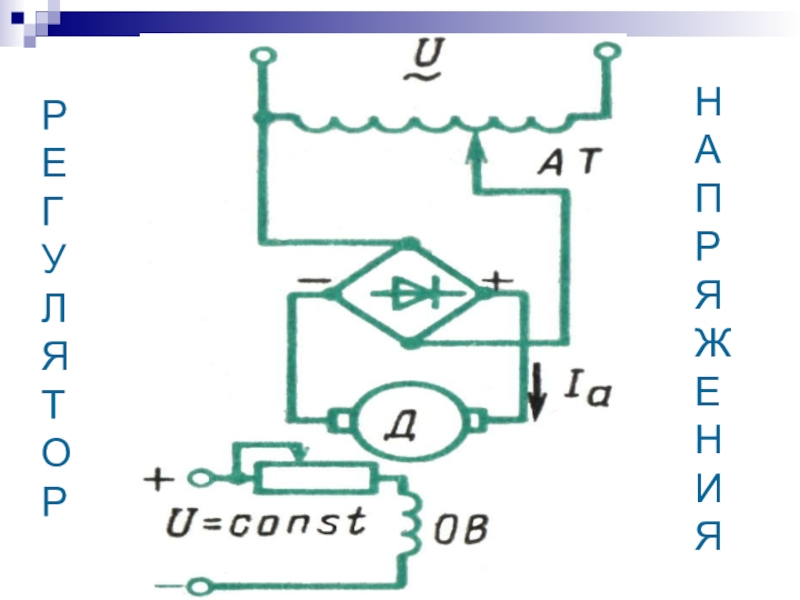

- 4. НАПРЯЖЕНИЯРЕГУЛЯТОР
- 5. Показатели способа регулирования частоты вращения:Диапазон регулирование частоты
- 6. с уменьшением Ф частота вращения n
- 7. Показатели способа регулирования частоты вращения изменением

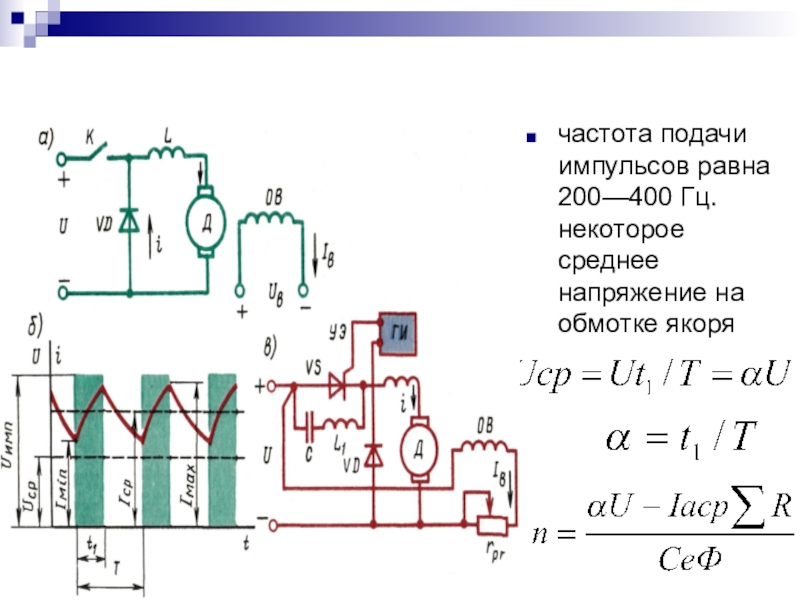

- 8. частота подачи импульсов равна 200—400 Гц. некоторое среднее напряжение на обмотке якоря
- 9. Слайд 9
- 10. Слайд 10
показатели способов регулирования: плавность регулирования;диапазон регулированияD = nмах/nмин; экономичность регулирования, определяемая стоимостью регулирующей аппаратуры и потерями электроэнергии в ней.

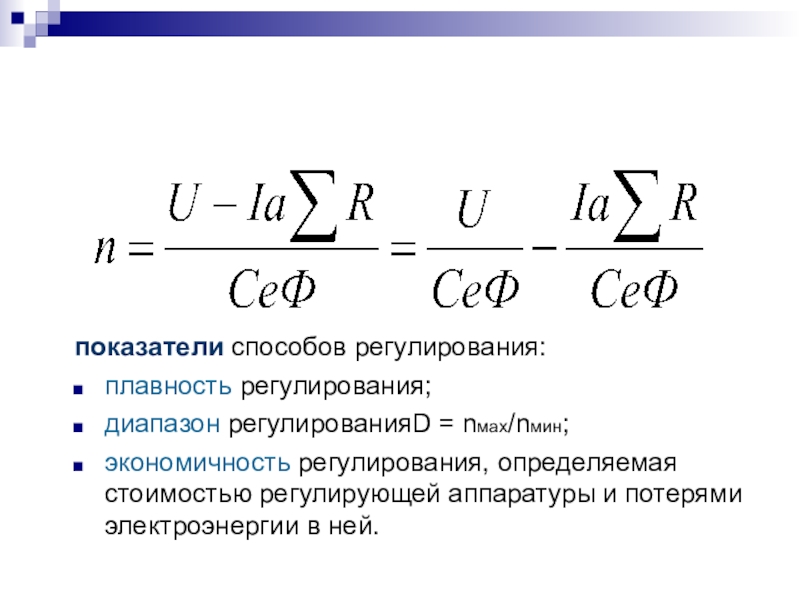

Слайд 2показатели способов регулирования:
плавность регулирования;
диапазон регулированияD = nмах/nмин;
экономичность регулирования, определяемая
стоимостью регулирующей аппаратуры и потерями электроэнергии в ней.

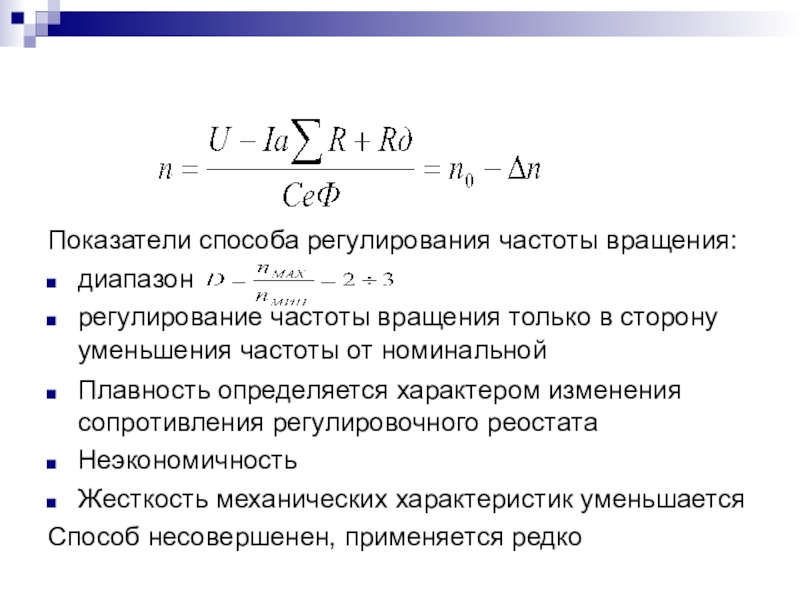

Слайд 3Показатели способа регулирования частоты вращения:
диапазон
регулирование частоты вращения только в сторону уменьшения
частоты от номинальной
Плавность определяется характером изменения сопротивления регулировочного реостата
Неэкономичность
Жесткость механических характеристик уменьшается
Способ несовершенен, применяется редко
Плавность определяется характером изменения сопротивления регулировочного реостата
Неэкономичность
Жесткость механических характеристик уменьшается
Способ несовершенен, применяется редко

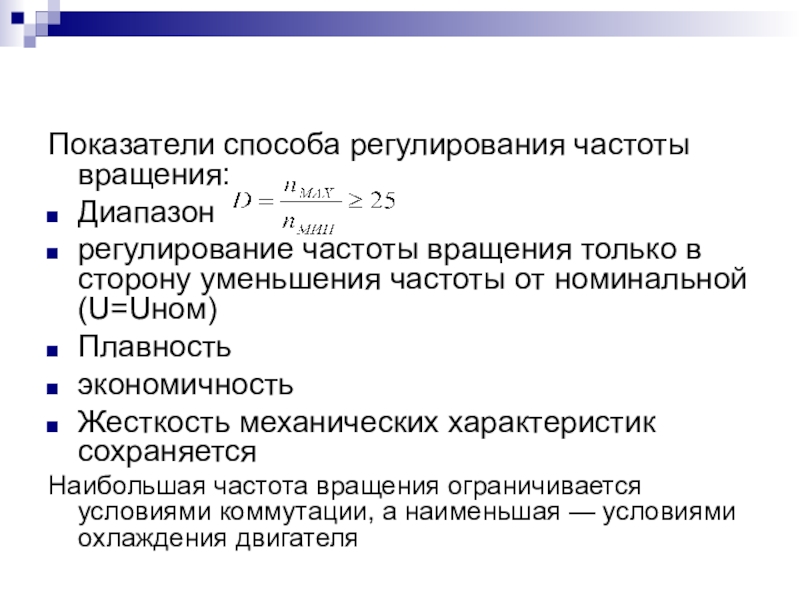

Слайд 5Показатели способа регулирования частоты вращения:
Диапазон
регулирование частоты вращения только в сторону
уменьшения частоты от номинальной(U=Uном)
Плавность
экономичность
Жесткость механических характеристик сохраняется
Наибольшая частота вращения ограничивается условиями коммутации, а наименьшая — условиями охлаждения двигателя
Плавность
экономичность
Жесткость механических характеристик сохраняется
Наибольшая частота вращения ограничивается условиями коммутации, а наименьшая — условиями охлаждения двигателя
Слайд 6

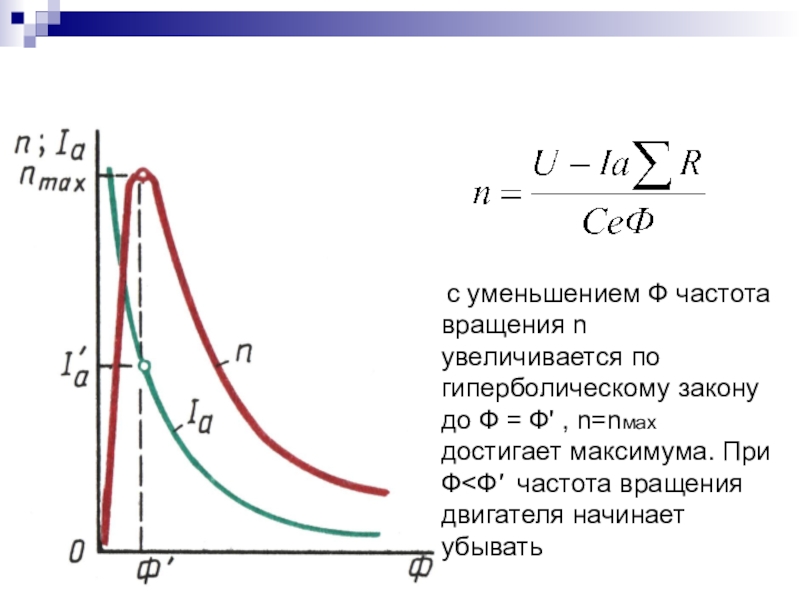

с уменьшением Ф частота вращения n увеличивается по гиперболическому закону
до Ф = Ф' , n=nмах достигает максимума. При Ф<Ф' частота вращения двигателя начинает убывать
Слайд 7

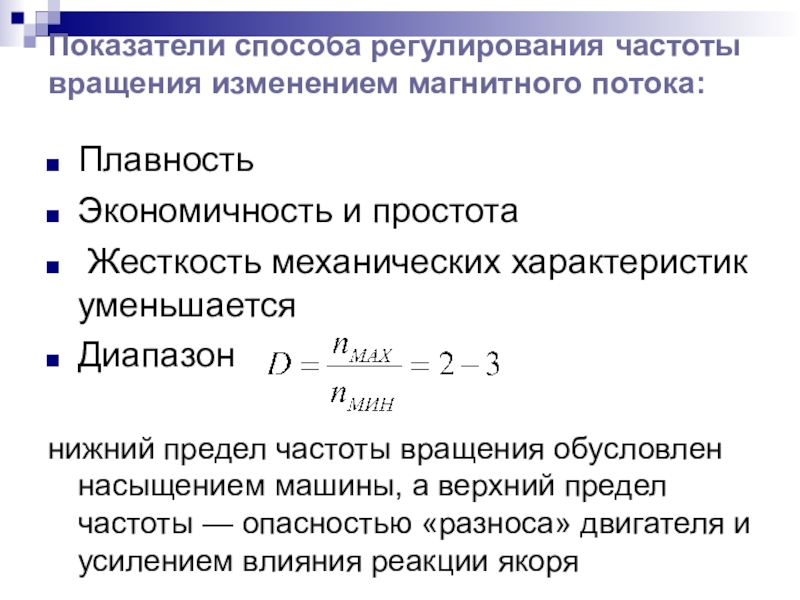

Показатели способа регулирования частоты вращения изменением магнитного потока:
Плавность
Экономичность и простота
Жесткость
механических характеристик уменьшается
Диапазон
нижний предел частоты вращения обусловлен насыщением машины, а верхний предел частоты — опасностью «разноса» двигателя и усилением влияния реакции якоря
Диапазон
нижний предел частоты вращения обусловлен насыщением машины, а верхний предел частоты — опасностью «разноса» двигателя и усилением влияния реакции якоря
