Презентация, доклад по теме Сборочно-сварочные приспособления
Содержание
- 1. Презентация по теме Сборочно-сварочные приспособления
- 2. Сварочные приспособления - этодополнительные технологические устройства к
- 3. Сварочные приспособления призваны:–уменьшить трудоемкость работ; –повысить производительность
- 4. Все сборочно-сварочные приспособления можно разделить на два
- 5. Упоры служат для фиксации деталей по базовым
- 6. Угольники служат для установки деталей под определенным
- 7. Призмы применяются для фиксации в определенном положении
- 8. Приспособление для сварки труб
- 9. Закрепляющие приспособления. С помощью закрепляющих сварочных приспособлений
- 10. Струбцина - универсальный инструмент, используемый практически при любой

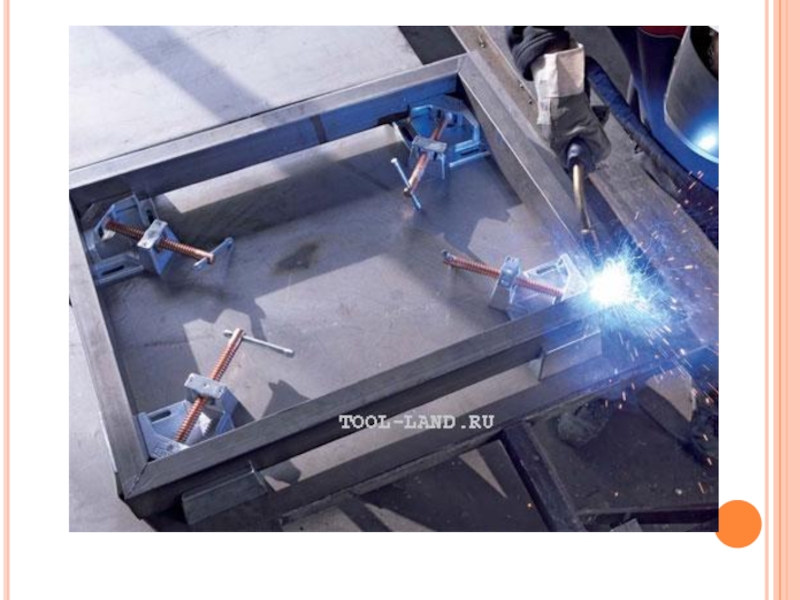

- 11. Слайд 11
- 12. Зажимы для сварки отличаются от струбцин удобством в

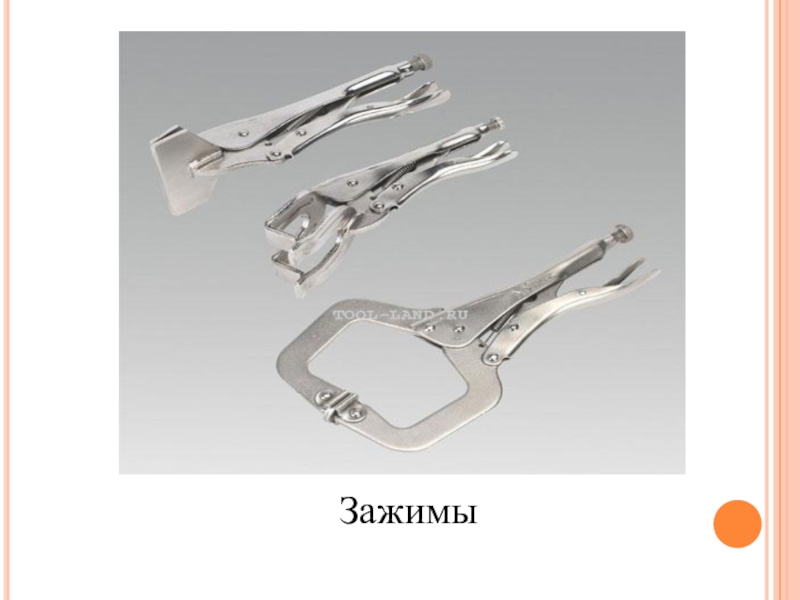

- 13. Зажимы
- 14. Прижимы по принципу действия подразделяются на винтовые, клиновые,
- 15. Слайд 15
- 16. Стяжки применяются для сближения кромок свариваемых габаритных деталей
- 17. Распорки позволяют выравнивать кромки собираемых деталей, придавать деталям нужную форму, исправлять местные дефекты.

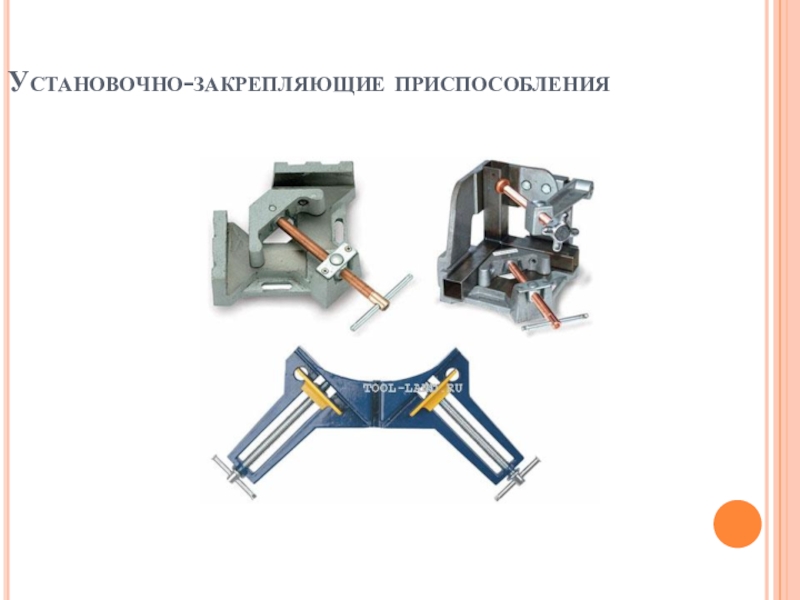

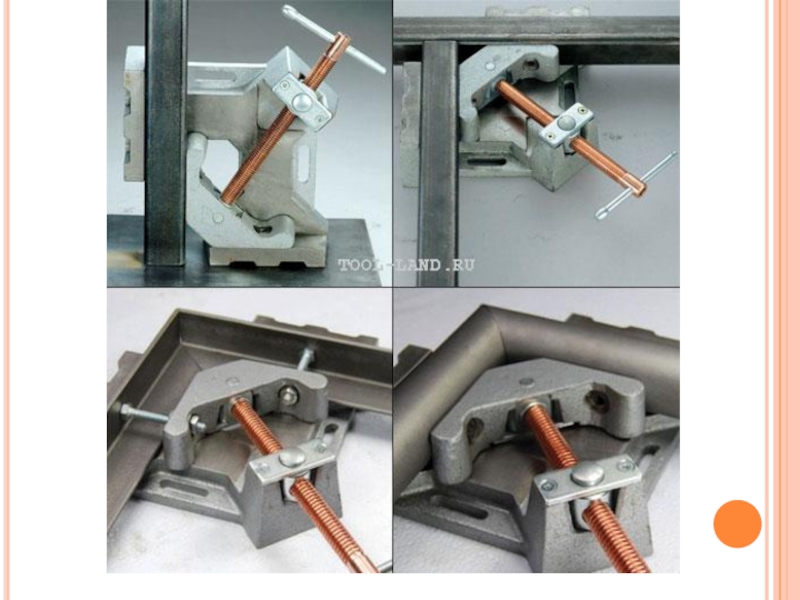

- 18. Установочно-закрепляющие приспособления
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
Сварочные приспособления - этодополнительные технологические устройства к оборудованию, используемые для выполнения операций сборки под сварку, сварки, термической резки, пайки, наплавки, устранения или уменьшения деформаций и напряжений, контроля.

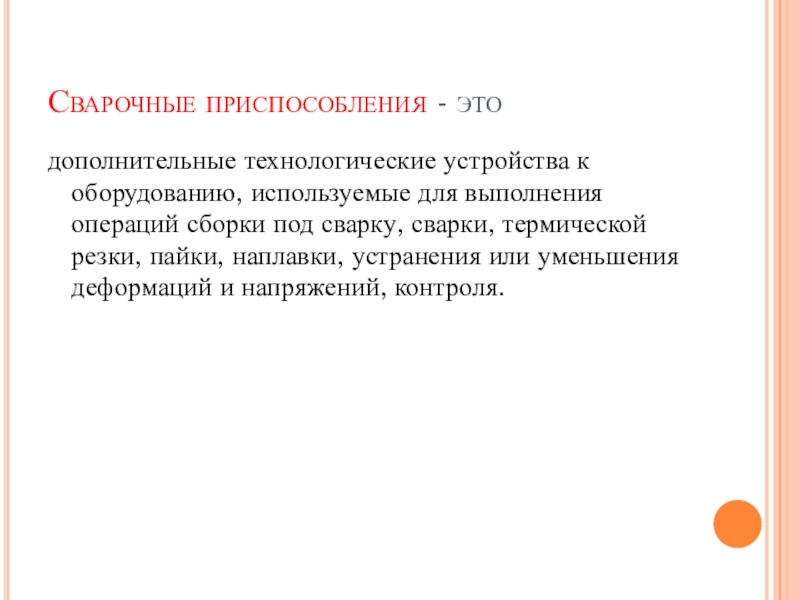

Слайд 2Сварочные приспособления - это
дополнительные технологические устройства к оборудованию, используемые для выполнения
операций сборки под сварку, сварки, термической резки, пайки, наплавки, устранения или уменьшения деформаций и напряжений, контроля.

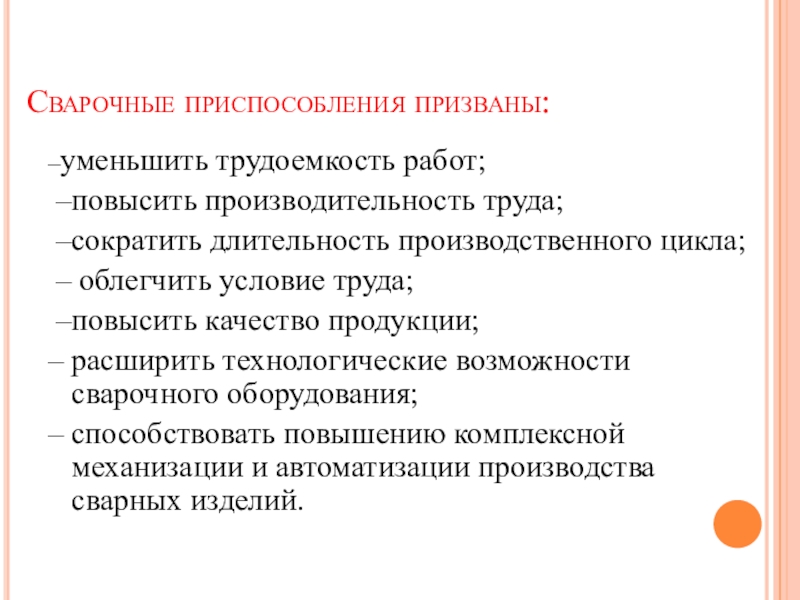

Слайд 3Сварочные приспособления призваны:
–уменьшить трудоемкость работ;
–повысить производительность труда;
–сократить длительность производственного
цикла;
– облегчить условие труда;
–повысить качество продукции;
– расширить технологические возможности сварочного оборудования;
– способствовать повышению комплексной механизации и автоматизации производства сварных изделий.
– облегчить условие труда;
–повысить качество продукции;
– расширить технологические возможности сварочного оборудования;
– способствовать повышению комплексной механизации и автоматизации производства сварных изделий.

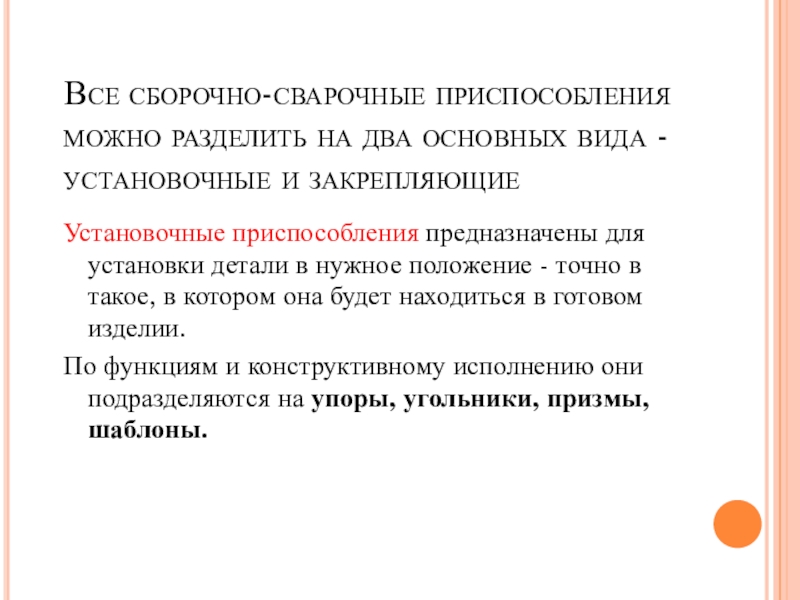

Слайд 4Все сборочно-сварочные приспособления можно разделить на два основных вида - установочные
и закрепляющие
Установочные приспособления предназначены для установки детали в нужное положение - точно в такое, в котором она будет находиться в готовом изделии.
По функциям и конструктивному исполнению они подразделяются на упоры, угольники, призмы, шаблоны.

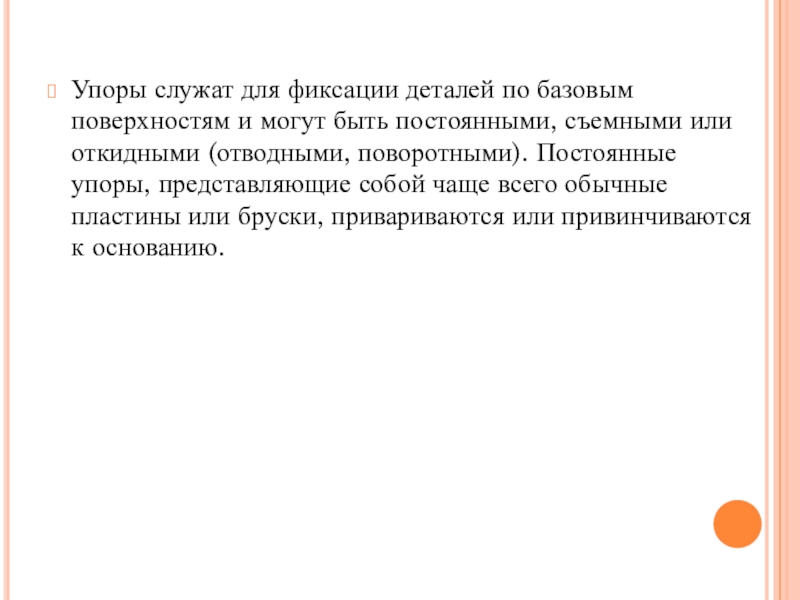

Слайд 5Упоры служат для фиксации деталей по базовым поверхностям и могут быть
постоянными, съемными или откидными (отводными, поворотными). Постоянные упоры, представляющие собой чаще всего обычные пластины или бруски, привариваются или привинчиваются к основанию.

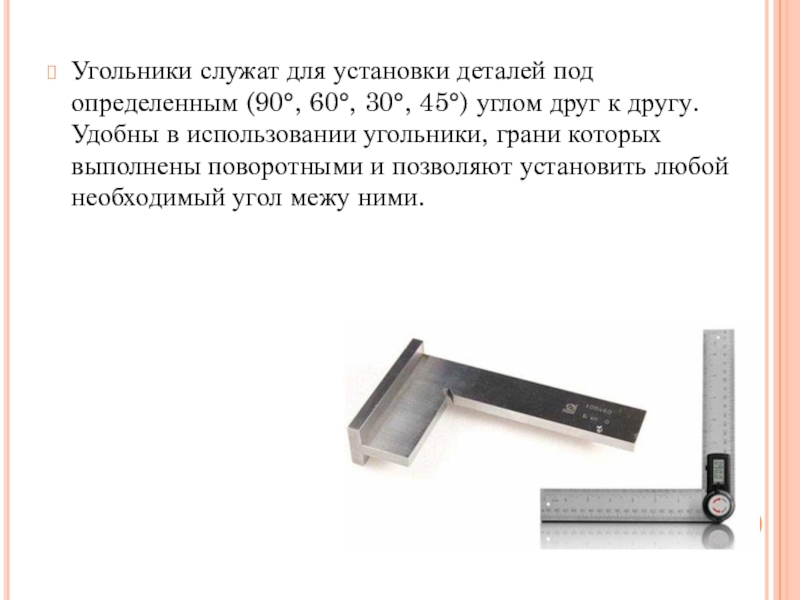

Слайд 6Угольники служат для установки деталей под определенным (90°, 60°, 30°, 45°)
углом друг к другу. Удобны в использовании угольники, грани которых выполнены поворотными и позволяют установить любой необходимый угол межу ними.

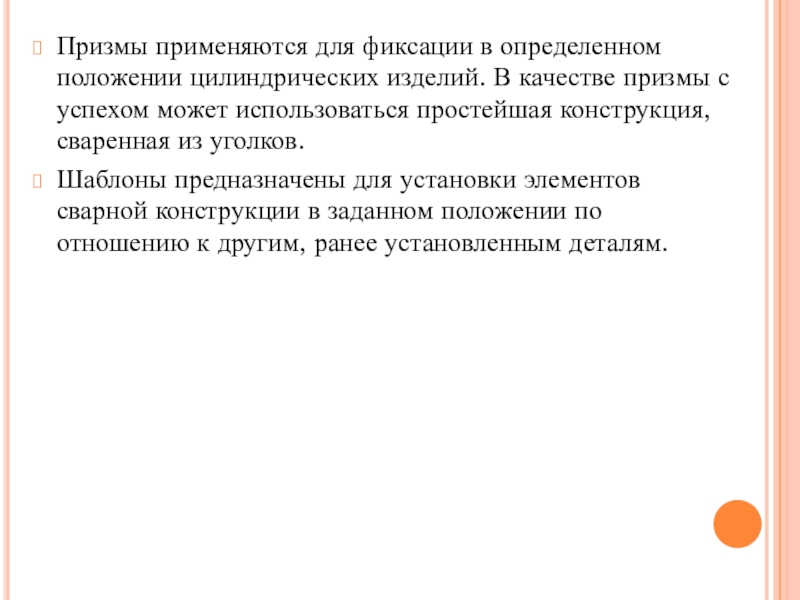

Слайд 7Призмы применяются для фиксации в определенном положении цилиндрических изделий. В качестве
призмы с успехом может использоваться простейшая конструкция, сваренная из уголков.
Шаблоны предназначены для установки элементов сварной конструкции в заданном положении по отношению к другим, ранее установленным деталям.
Шаблоны предназначены для установки элементов сварной конструкции в заданном положении по отношению к другим, ранее установленным деталям.

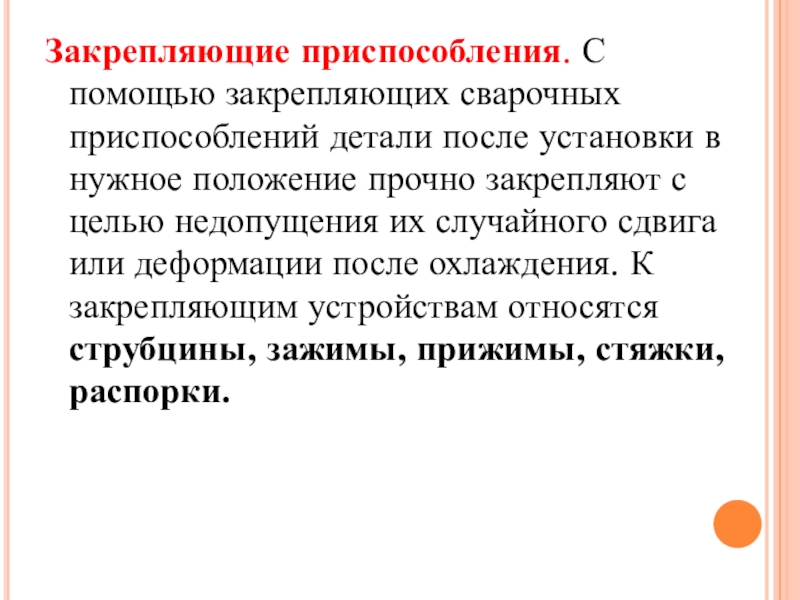

Слайд 9Закрепляющие приспособления. С помощью закрепляющих сварочных приспособлений детали после установки в
нужное положение прочно закрепляют с целью недопущения их случайного сдвига или деформации после охлаждения. К закрепляющим устройствам относятся струбцины, зажимы, прижимы, стяжки, распорки.

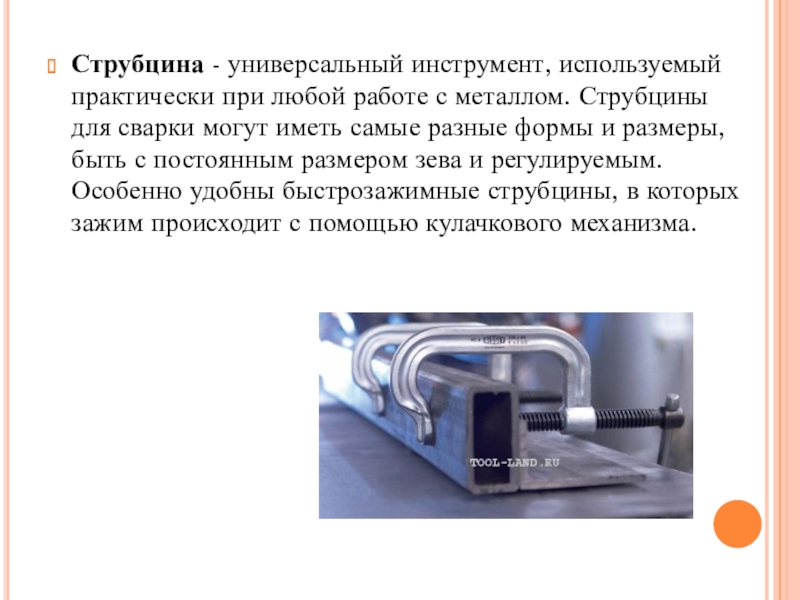

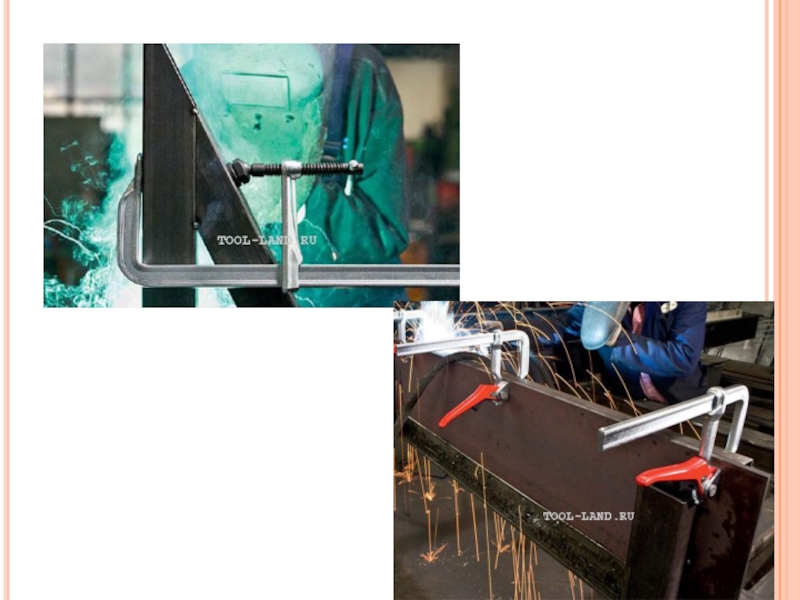

Слайд 10Струбцина - универсальный инструмент, используемый практически при любой работе с металлом. Струбцины
для сварки могут иметь самые разные формы и размеры, быть с постоянным размером зева и регулируемым. Особенно удобны быстрозажимные струбцины, в которых зажим происходит с помощью кулачкового механизма.
Слайд 12Зажимы для сварки отличаются от струбцин удобством в работе и большей приспособленностью
к сварочным работам. Фиксация детали производится сжатием их ручек. Необходимые размеры зева устанавливаются с помощью винта в ручке зажима, перестановкой штифта в другое отверстие, или другим способом.

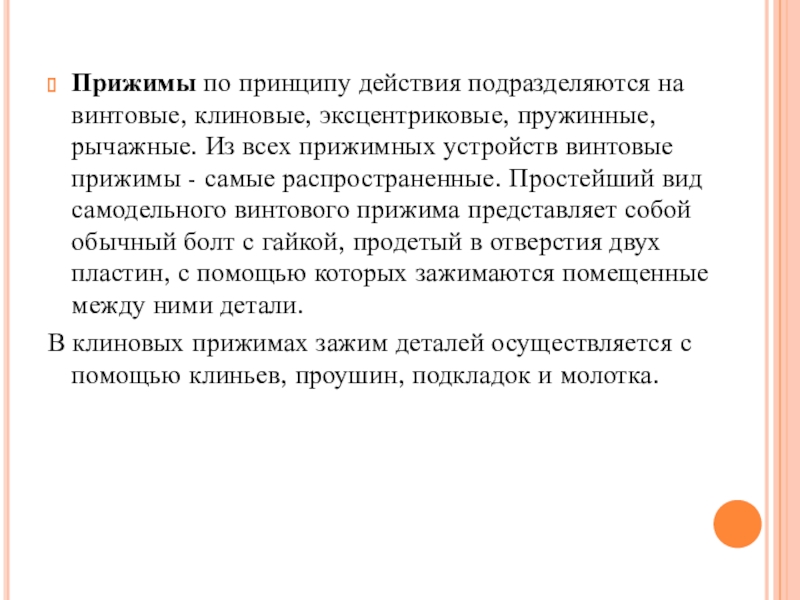

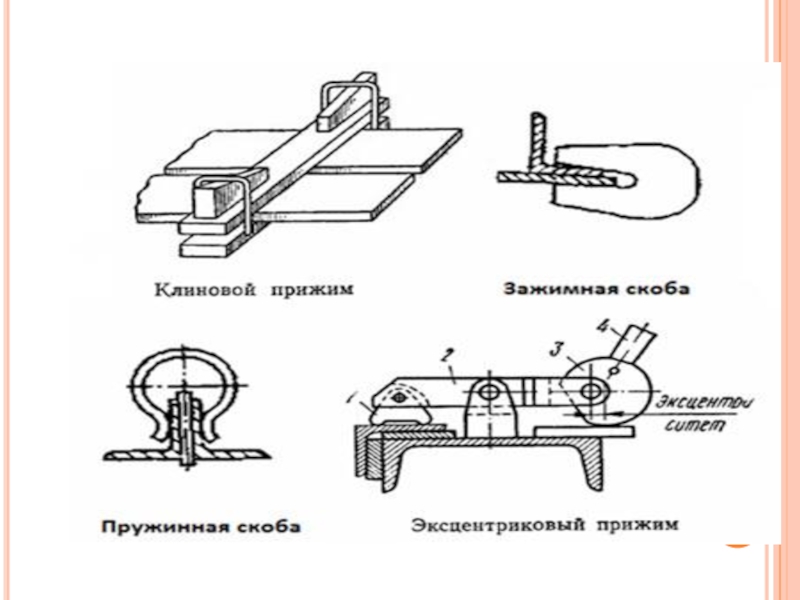

Слайд 14Прижимы по принципу действия подразделяются на винтовые, клиновые, эксцентриковые, пружинные, рычажные. Из
всех прижимных устройств винтовые прижимы - самые распространенные. Простейший вид самодельного винтового прижима представляет собой обычный болт с гайкой, продетый в отверстия двух пластин, с помощью которых зажимаются помещенные между ними детали.
В клиновых прижимах зажим деталей осуществляется с помощью клиньев, проушин, подкладок и молотка.
В клиновых прижимах зажим деталей осуществляется с помощью клиньев, проушин, подкладок и молотка.
Слайд 16Стяжки применяются для сближения кромок свариваемых габаритных деталей до заданного расстояния. Их
длина и способ крепления к конструкции может быть самым различным, в зависимости от стоящей перед ними задачи.
Слайд 17Распорки позволяют выравнивать кромки собираемых деталей, придавать деталям нужную форму, исправлять местные
дефекты.
