Презентация, доклад по технологии отделочных строительных работ на тему: Леса. Люльки. Подмости. Лестницы. Стремянки.

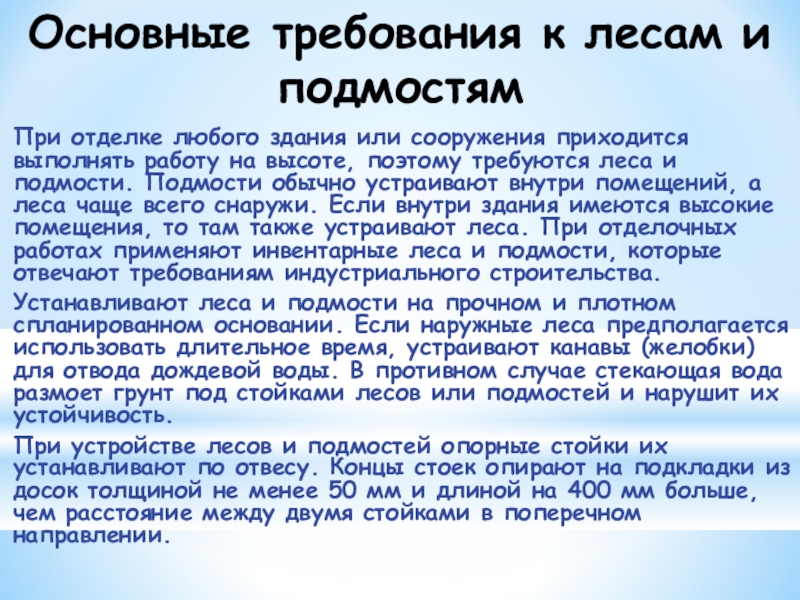

приходится выполнять работу на высоте, поэтому требуются леса и подмости. Подмости обычно устраивают внутри помещений, а леса чаще всего снаружи. Если внутри здания имеются высокие помещения, то там также устраивают леса. При отделочных работах применяют инвентарные леса и подмости, которые отвечают требованиям индустриального строительства.
Устанавливают леса и подмости на прочном и плотном спланированном основании. Если наружные леса предполагается использовать длительное время, устраивают канавы (желобки) для отвода дождевой воды. В противном случае стекающая вода размоет грунт под стойками лесов или подмостей и нарушит их устойчивость.
При устройстве лесов и подмостей опорные стойки их устанавливают по отвесу. Концы стоек опирают на подкладки из досок толщиной не менее 50 мм и длиной на 400 мм больше, чем расстояние между двумя стойками в поперечном направлении.

кирпичами категорически запрещается.

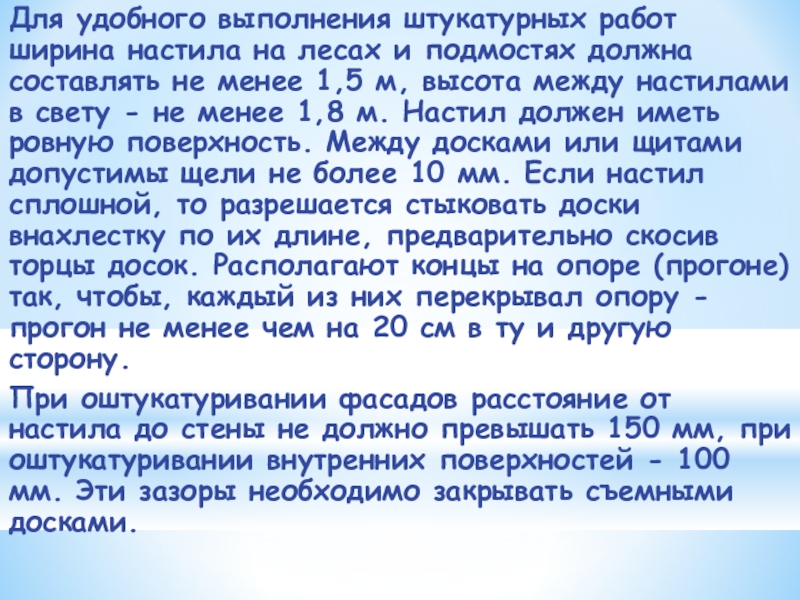

Для удобного выполнения штукатурных работ ширина настила на лесах и подмостях должна составлять не менее 1,5 м, высота между настилами в свету - не менее 1,8 м. Настил должен иметь ровную поверхность. Между досками или щитами допустимы щели не более 10 мм. Если настил сплошной, то разрешается стыковать доски внахлестку по их длине, предварительно скосив торцы досок. Располагают концы на опоре (прогоне) так, чтобы, каждый из них перекрывал опору - прогон не менее чем на 20 см в ту и другую сторону.
При оштукатуривании фасадов расстояние от настила до стены не должно превышать 150 мм, при оштукатуривании внутренних поверхностей - 100 мм. Эти зазоры необходимо закрывать съемными досками.

поэтому требуются леса и подмости. Подмости обычно устраивают внутри помещений, а леса чаще всего снаружи. Если внутри здания имеются высокие помещения, то там также устраивают леса. При отделочных работах применяют инвентарные леса и подмости, которые отвечают требованиям индустриального строительства.
Устанавливают леса и подмости на прочном и плотном спланированном основании. Если наружные леса предполагается использовать длительное время, устраивают канавы (желобки) для отвода дождевой воды. В противном случае стекающая вода размоет грунт под стойками лесов или подмостей и нарушит их устойчивость.
При устройстве лесов и подмостей опорные стойки их устанавливают по отвесу. Концы стоек опирают на подкладки из досок толщиной не менее 50 мм и длиной на 400 мм больше, чем расстояние между двумя стойками в поперечном направлении. Подкладки плотно укладывают па основании. Выравнивать их клиньями, кусками досок или кирпичами категорически запрещается.

должна составлять не менее 1,5 м, высота между настилами в свету - не менее 1,8 м. Настил должен иметь ровную поверхность. Между досками или щитами допустимы щели не более 10 мм. Если настил сплошной, то разрешается стыковать доски внахлестку по их длине, предварительно скосив торцы досок. Располагают концы на опоре (прогоне) так, чтобы, каждый из них перекрывал опору - прогон не менее чем на 20 см в ту и другую сторону.
При оштукатуривании фасадов расстояние от настила до стены не должно превышать 150 мм, при оштукатуривании внутренних поверхностей - 100 мм. Эти зазоры необходимо закрывать съемными досками.

двух настилов: рабочий ( верхний) и защитный. Когда необходимо выполнять работу одновременно с двух настилов, находящихся на разных ярусах, то их должно быть не менее трех. Выполнение работ в нескольких ярусах по одной вертикали без промежуточных настилов между ними запрещается.
При устройстве сплошного настила из составленных вместе столиков или тележек последние необходимо прочно скреплять друг с другом.
Работающие на люльках обязаны с помощью специальных поясов привязываться за прочные конструкции здания.
Перевозка материалов в тачках по лесам и подмостям разрешается только при условии устройства катальных ходов.
Подаваемый на леса и подмости груз рекомендуется опускать плавно, без ударов.
Подъемные механизмы не должны передавать дополнительных нагрузок на леса, если это не предусмотрено их конструкцией.
Чтобы препятствовать самопроизвольному раздвиганию стремянок, к их тетивам крепят ограничительные цепи или крючки.
Запрещается работать с ящиков.

труб или дерева.

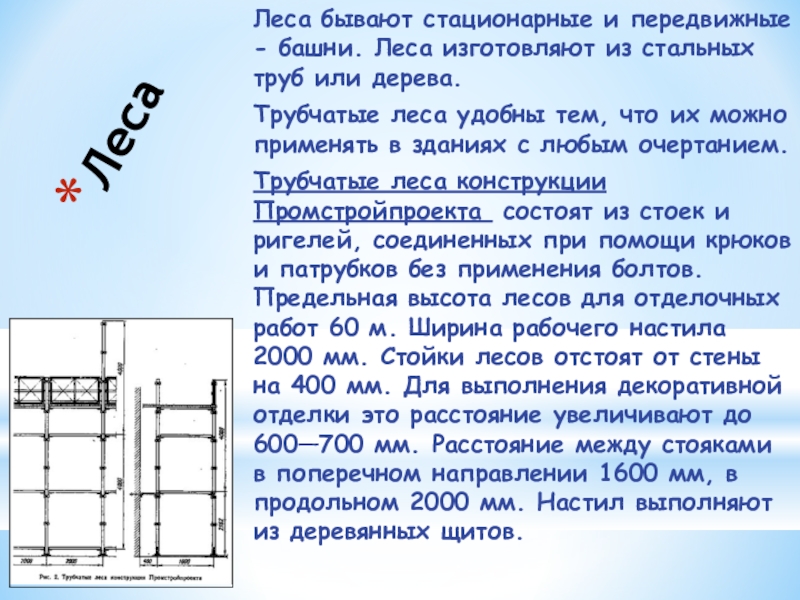

Трубчатые леса удобны тем, что их можно применять в зданиях с любым очертанием.
Трубчатые леса конструкции Промстройпроекта состоят из стоек и ригелей, соединенных при помощи крюков и патрубков без применения болтов. Предельная высота лесов для отделочных работ 60 м. Ширина рабочего настила 2000 мм. Стойки лесов отстоят от стены на 400 мм. Для выполнения декоративной отделки это расстояние увеличивают до 600—700 мм. Расстояние между стояками в поперечном направлении 1600 мм, в продольном 2000 мм. Настил выполняют из деревянных щитов.

леса являются универсальными. Для отделочных работ их монтируют на высоту до 60 м с ярусами по 2 м и допускаемой нагрузкой 200 кгс/м2. Детали лесов соединяют между собой с помощью хомутов. Стойки ставят от стен на расстоянии 400 мм. Расстояние между стойками в поперечном направлении 1400 мм, общая ширина лесов 1800 мм. Леса крепят к стенам инвентарными анкерами и пробками. Трубчатые леса М. И. Вишнева используют при отделке фасадов зданий высотой до 40 м. Леса представляют собой каркас, состоящий из двух продольных рядов трубчатых стоек и горизонтальных ферм - конвертов, связывающих стойки по высоте ярусов. Расстояние между стойками в продольном направлении 2 м, в поперечном - 1,225 м, между стеной и ближайшим рядом стоек - 0,35 м. Наращивают стойки на высоту каждого яруса трубами длиной 2 м.

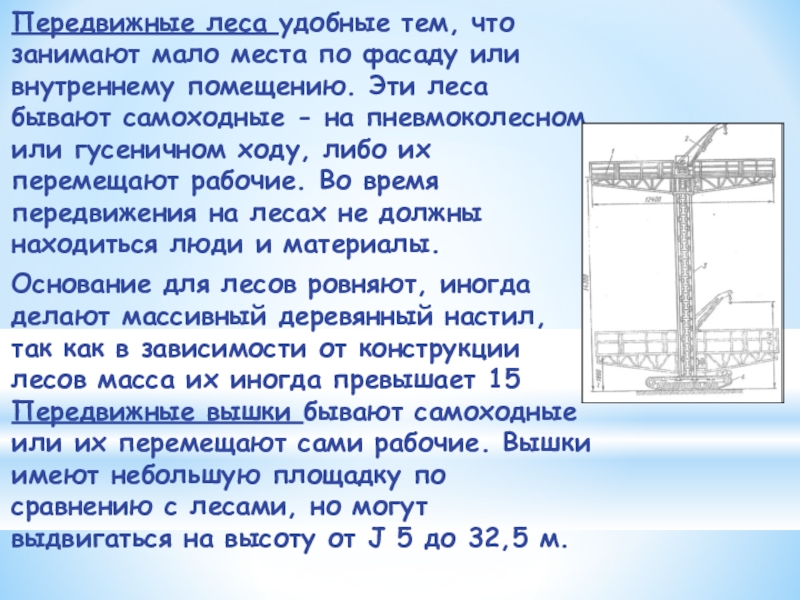

внутреннему помещению. Эти леса бывают самоходные - на пневмоколесном или гусеничном ходу, либо их перемещают рабочие. Во время передвижения на лесах не должны находиться люди и материалы.
Основание для лесов ровняют, иногда делают массивный деревянный настил, так как в зависимости от конструкции лесов масса их иногда превышает 15 Передвижные вышки бывают самоходные или их перемещают сами рабочие. Вышки имеют небольшую площадку по сравнению с лесами, но могут выдвигаться на высоту от J 5 до 32,5 м.

верхнюю 5 и среднюю 4. Длина площадки 3 м с ограждениями высотой до 1 м. Каждая рабочая площадка имеет кран-укосину 6, с помощью которого поднимают материалы для отделочных работ.
Автовышка высотой 32,5 м имеет одноместную площадку. Она смонтирована на автомашине и может передвигаться не только в пределах одного объекта, но и с одного объекта на другой.

Пальцы укрепляют между полом, потолком и стенами так, чтобы они не могли сдвинуться или опрокинуться. На выпушенные пальцы укладывают настил и тщательно его укрепляют. Одновременно с этим устраивают ограждения из стоек и досок.
Устройство индивидуальных выпускных лесов трудоемко, поэтому предложены различные конструкции выпускных инвентарных лесов.
Сборно - разборная площадка предназначается для оштукатуривания наружных откосов, оконопатки и промазки зазоров между коробкой и стеной, для окраски с наружной сторон переплетов и выполнения других подобных работ. Она изготовлена из стальных труб - стоек 4 каркаса.
Рис. Сборно-разборная инвентарная площадка:
1 - выдвижная трубка, 2, 5 - уголки, 3-металлическая рама, стойка каркаса, 6 - выносная площадка

с помощью лебедок, которые устанавливают на земле или на самих люльках. Люльки подвешивают на гибких стальных канатах. Люльки с установленными на них лебедками должны быть снабжены паспортом завода-изготовителя. В паспорте указывается нагрузка, на которую рассчитана люлька. Широко применяют самоподъемные люльки с электроприводом: ЛС-15-250, ЛЭ-100-300; ЛЭ-30-250, ЛС80-250, ЛОН-32-120. Средняя цифра показывает, на какую высоту может подниматься люлька, последняя - грузоподъемность.
Грузоподъемность лебедки должна соответствовать двойной расчетной нагрузке. Люлька должна быть испытана на статическую нагрузку, превышающую на 25% расчетную. Кроме того, ее испытывают равномерным подъемом и опусканием с грузом, превышающим на 10% расчетную нагрузку. Для дополнительной проверки люльку с грузом рекомендуется поднять от земли на полметра и оставить в таком состоянии на 2-3 ч. Перегружать люльку категорически запрещается. После проведения испытаний составляется акт.
Каждый раз перед началом работы люльку, канаты и блоки необходимо осматривать. Дефекты устраняют и только после этого приступают к работе.

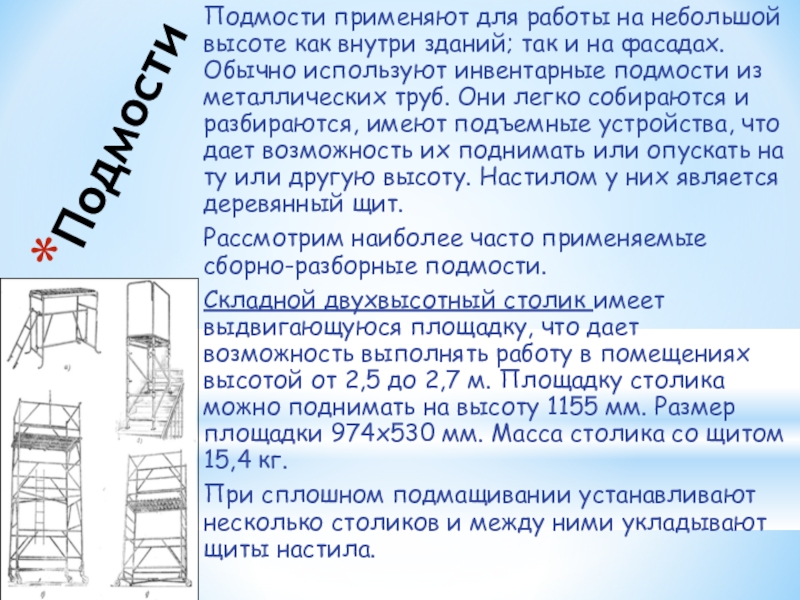

и на фасадах. Обычно используют инвентарные подмости из металлических труб. Они легко собираются и разбираются, имеют подъемные устройства, что дает возможность их поднимать или опускать на ту или другую высоту. Настилом у них является деревянный щит.
Рассмотрим наиболее часто применяемые сборно-разборные подмости.
Складной двухвысотный столик имеет выдвигающуюся площадку, что дает возможность выполнять работу в помещениях высотой от 2,5 до 2,7 м. Площадку столика можно поднимать на высоту 1155 мм. Размер площадки 974x530 мм. Масса столика со щитом 15,4 кг.
При сплошном подмащивании устанавливают несколько столиков и между ними укладывают щиты настила.

до 2,7 м. Он также удобен для работы в лестничных клетках, так как одну пару его ножек можно выдвигать и устанавливать столик на ступенях так, что площадка будет находиться горизонтально. Чтобы столик не скатывался со ступеней, одну пару его ножек делают без колес, что создает необходимое торможение.

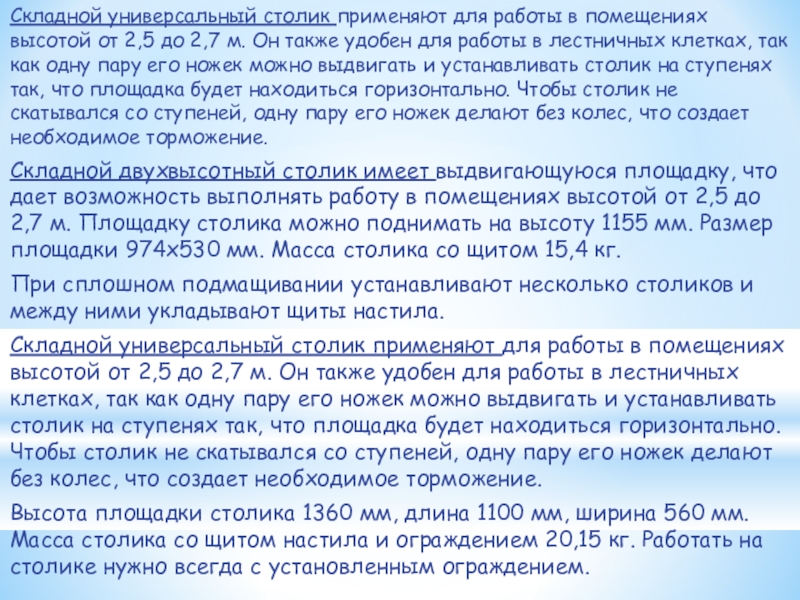

Складной двухвысотный столик имеет выдвигающуюся площадку, что дает возможность выполнять работу в помещениях высотой от 2,5 до 2,7 м. Площадку столика можно поднимать на высоту 1155 мм. Размер площадки 974x530 мм. Масса столика со щитом 15,4 кг.
При сплошном подмащивании устанавливают несколько столиков и между ними укладывают щиты настила.
Складной универсальный столик применяют для работы в помещениях высотой от 2,5 до 2,7 м. Он также удобен для работы в лестничных клетках, так как одну пару его ножек можно выдвигать и устанавливать столик на ступенях так, что площадка будет находиться горизонтально. Чтобы столик не скатывался со ступеней, одну пару его ножек делают без колес, что создает необходимое торможение.
Высота площадки столика 1360 мм, длина 1100 мм, ширина 560 мм. Масса столика со щитом настила и ограждением 20,15 кг. Работать на столике нужно всегда с установленным ограждением.

Высота вышки, считая от пола до уровня площадки, 4 м; размеры рабочей площадки для отдельно стоящей вышки 2х2 м; допускаемая нагрузка 200 кгс. Общая масса вышки 414 кг. При необходимости сплошного подмащивания устанавливают несколько вышек, а между ними укладывают переходные щиты нужной длины и ширины. Эти вышки имеют колеса и легко передвигаются по фронту работ.
Универсальные сборно-разборные передвижные подмости выдерживают нагрузку до 150 кгс. Изготовляют их из тонкостенных труб. Их масса 121 кг; высота рабочего настила от уровня пола 2200 мм; длина площадки 1950 мм, ширина 1000 мм. Подмости установлены на колесах, что позволяет свободно передвигать их по фронту работ. Для безопасности работ подмости снабжены ограждениями.
Деревянные подмости применяют в исключительных случаях, когда нет инвентарных. Эти подмости состоят из стоек, к которым прибивают прогоны. На прогоны укладывают доски, образуя настил. Вместо стоек можно использовать козелки. Их устанавливают на некотором расстоянии друг от друга, укладывают на них прогоны (толстые доски или бруски), а на прогоны доски. Эти подмости нужно хорошо расклинивать между стенами, чтобы они не качались во время работы.

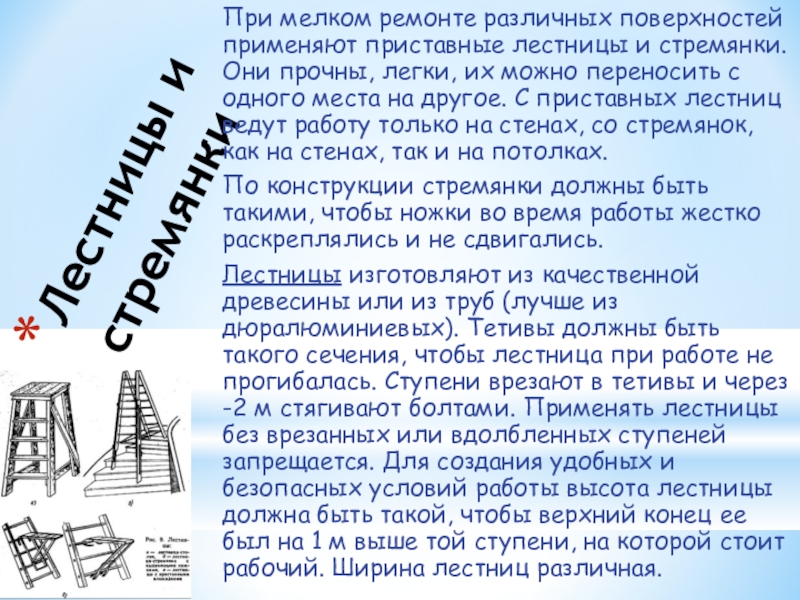

стремянки. Они прочны, легки, их можно переносить с одного места на другое. С приставных лестниц ведут работу только на стенах, со стремянок, как на стенах, так и на потолках.
По конструкции стремянки должны быть такими, чтобы ножки во время работы жестко раскреплялись и не сдвигались.
Лестницы изготовляют из качественной древесины или из труб (лучше из дюралюминиевых). Тетивы должны быть такого сечения, чтобы лестница при работе не прогибалась. Ступени врезают в тетивы и через -2 м стягивают болтами. Применять лестницы без врезанных или вдолбленных ступеней запрещается. Для создания удобных и безопасных условий работы высота лестницы должна быть такой, чтобы верхний конец ее был на 1 м выше той ступени, на которой стоит рабочий. Ширина лестниц различная.

высоте ширину лестниц увеличивают. Внизу лестницу рекомендуется делать несколько шире, чем вверху. Ножки лестниц бывают нераздвижные и раздвижные. Нижние концы лестниц снабжаются упорами в виде острых металлических шипов, наконечников. Для бетонных оснований наконечники должны быть резиновые, для деревянных или земляных металлические.
Мелкие и ремонтные работы внутри помещений выполняют с деревянных лестниц-столиков. На их широких площадках можно располагать материалы и инструменты. Применяют также складные дюралюминиевые лестницы-столики.
В лестничных клетках удобно работать на лестницах-стремянках с выдвижными ножками.
Для удобства работы на лестницах к их ступеням крепят приставные площадки. Их изготовляют из угловой стали такого сечения, которое может выдержать нагрузку на площадке до 200 кгс. Верх площадки имеет дощатый пастил. К одной лестнице можно приставить две площадки: одну для рабочего, другую для материала.

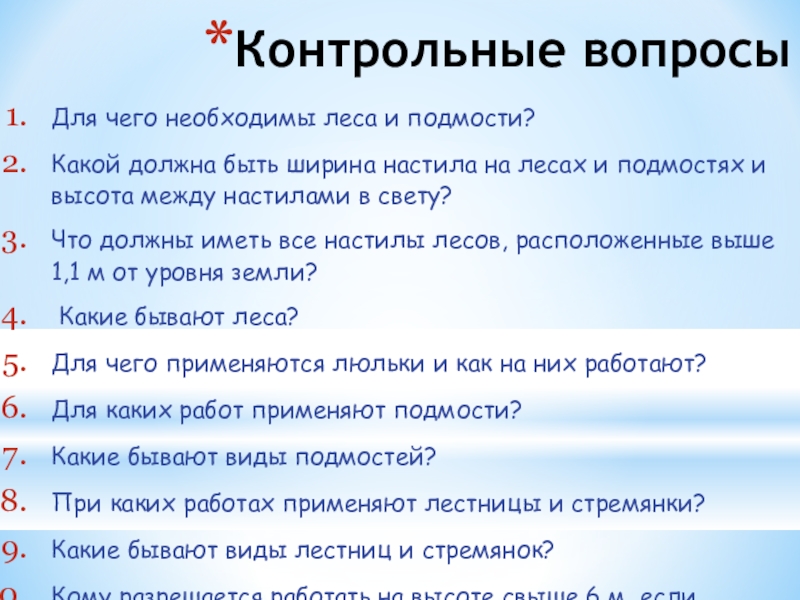

на лесах и подмостях и высота между настилами в свету?
Что должны иметь все настилы лесов, расположенные выше 1,1 м от уровня земли?
Какие бывают леса?
Для чего применяются люльки и как на них работают?
Для каких работ применяют подмости?
Какие бывают виды подмостей?
При каких работах применяют лестницы и стремянки?
Какие бывают виды лестниц и стремянок?
Кому разрешается работать на высоте свыше 6 м, если устроено не менее двух настилов?

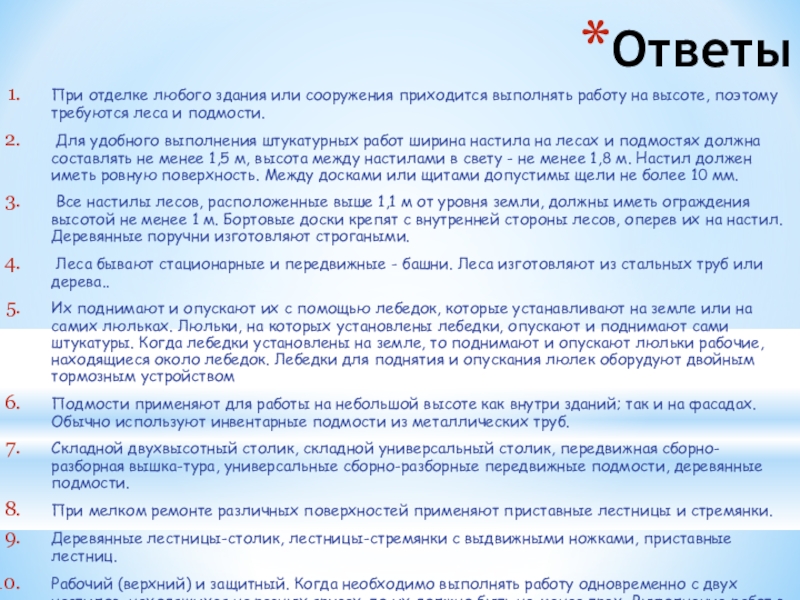

высоте, поэтому требуются леса и подмости.
Для удобного выполнения штукатурных работ ширина настила на лесах и подмостях должна составлять не менее 1,5 м, высота между настилами в свету - не менее 1,8 м. Настил должен иметь ровную поверхность. Между досками или щитами допустимы щели не более 10 мм.
Все настилы лесов, расположенные выше 1,1 м от уровня земли, должны иметь ограждения высотой не менее 1 м. Бортовые доски крепят с внутренней стороны лесов, оперев их на настил. Деревянные поручни изготовляют строгаными.
Леса бывают стационарные и передвижные - башни. Леса изготовляют из стальных труб или дерева..
Их поднимают и опускают их с помощью лебедок, которые устанавливают на земле или на самих люльках. Люльки, на которых установлены лебедки, опускают и поднимают сами штукатуры. Когда лебедки установлены на земле, то поднимают и опускают люльки рабочие, находящиеся около лебедок. Лебедки для поднятия и опускания люлек оборудуют двойным тормозным устройством
Подмости применяют для работы на небольшой высоте как внутри зданий; так и на фасадах. Обычно используют инвентарные подмости из металлических труб.
Складной двухвысотный столик, складной универсальный столик, передвижная сборно-разборная вышка-тура, универсальные сборно-разборные передвижные подмости, деревянные подмости.
При мелком ремонте различных поверхностей применяют приставные лестницы и стремянки.
Деревянные лестницы-столик, лестницы-стремянки с выдвижными ножками, приставные лестниц.
Рабочий (верхний) и защитный. Когда необходимо выполнять работу одновременно с двух настилов, находящихся на разных ярусах, то их должно быть не менее трех. Выполнение работ в нескольких ярусах по одной вертикали без промежуточных настилов между ними запрещается.

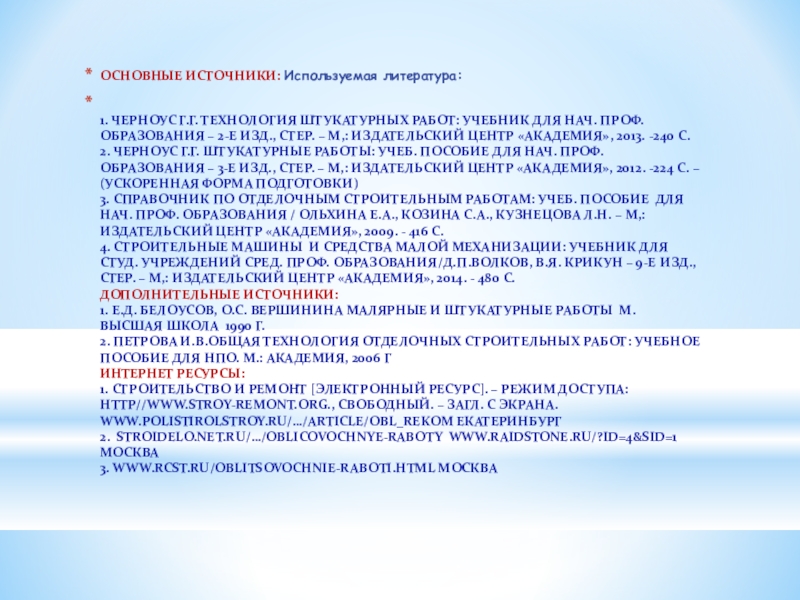

НАЧ. ПРОФ. ОБРАЗОВАНИЯ – 2-Е ИЗД., СТЕР. – М,: ИЗДАТЕЛЬСКИЙ ЦЕНТР «АКАДЕМИЯ», 2013. -240 С. 2. ЧЕРНОУС Г.Г. ШТУКАТУРНЫЕ РАБОТЫ: УЧЕБ. ПОСОБИЕ ДЛЯ НАЧ. ПРОФ. ОБРАЗОВАНИЯ – 3-Е ИЗД., СТЕР. – М,: ИЗДАТЕЛЬСКИЙ ЦЕНТР «АКАДЕМИЯ», 2012. -224 С. – (УСКОРЕННАЯ ФОРМА ПОДГОТОВКИ) 3. СПРАВОЧНИК ПО ОТДЕЛОЧНЫМ СТРОИТЕЛЬНЫМ РАБОТАМ: УЧЕБ. ПОСОБИЕ ДЛЯ НАЧ. ПРОФ. ОБРАЗОВАНИЯ / ОЛЬХИНА Е.А., КОЗИНА С.А., КУЗНЕЦОВА Л.Н. – М,: ИЗДАТЕЛЬСКИЙ ЦЕНТР «АКАДЕМИЯ», 2009. - 416 С. 4. СТРОИТЕЛЬНЫЕ МАШИНЫ И СРЕДСТВА МАЛОЙ МЕХАНИЗАЦИИ: УЧЕБНИК ДЛЯ СТУД. УЧРЕЖДЕНИЙ СРЕД. ПРОФ. ОБРАЗОВАНИЯ/Д.П.ВОЛКОВ, В.Я. КРИКУН – 9-Е ИЗД., СТЕР. – М,: ИЗДАТЕЛЬСКИЙ ЦЕНТР «АКАДЕМИЯ», 2014. - 480 С. ДОПОЛНИТЕЛЬНЫЕ ИСТОЧНИКИ: 1. Е.Д. БЕЛОУСОВ, О.С. ВЕРШИНИНА МАЛЯРНЫЕ И ШТУКАТУРНЫЕ РАБОТЫ М. ВЫСШАЯ ШКОЛА 1990 Г. 2. ПЕТРОВА И.В.ОБЩАЯ ТЕХНОЛОГИЯ ОТДЕЛОЧНЫХ СТРОИТЕЛЬНЫХ РАБОТ: УЧЕБНОЕ ПОСОБИЕ ДЛЯ НПО. М.: АКАДЕМИЯ, 2006 Г ИНТЕРНЕТ РЕСУРСЫ: 1. СТРОИТЕЛЬСТВО И РЕМОНТ [ЭЛЕКТРОННЫЙ РЕСУРС]. – РЕЖИМ ДОСТУПА: HTTP//WWW.STROY-REMONT.ORG., СВОБОДНЫЙ. – ЗАГЛ. С ЭКРАНА. WWW.POLISTIROLSTROY.RU/…/ARTICLE/OBL_REKOM ЕКАТЕРИНБУРГ 2. STROIDELO.NET.RU/…/OBLICOVOCHNYE-RABOTY WWW.RAIDSTONE.RU/?ID=4&SID=1 МОСКВА 3. WWW.RCST.RU/OBLITSOVOCHNIE-RABOTI.HTML МОСКВА
