Презентация, доклад по МДК01.01 по Устройству дорожных и строительных машин Гидросистема экскаватора

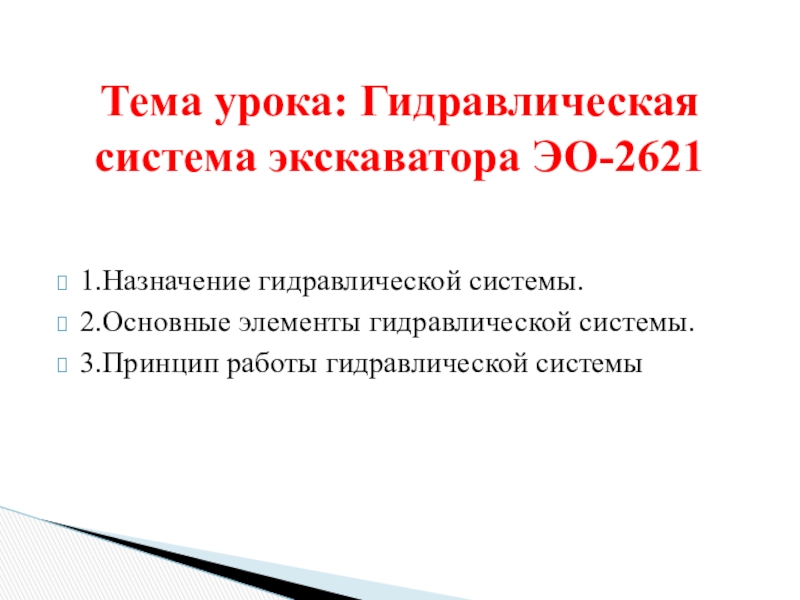

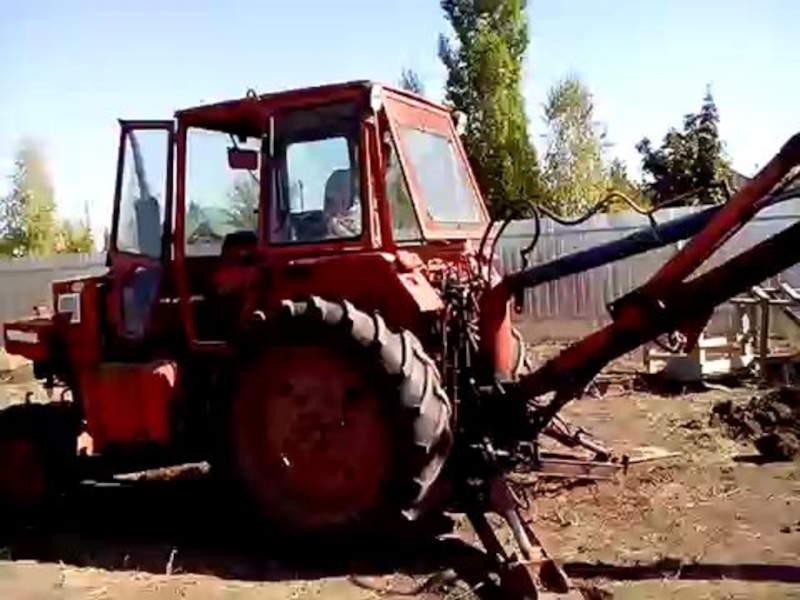

система экскаватора ЭО-2621

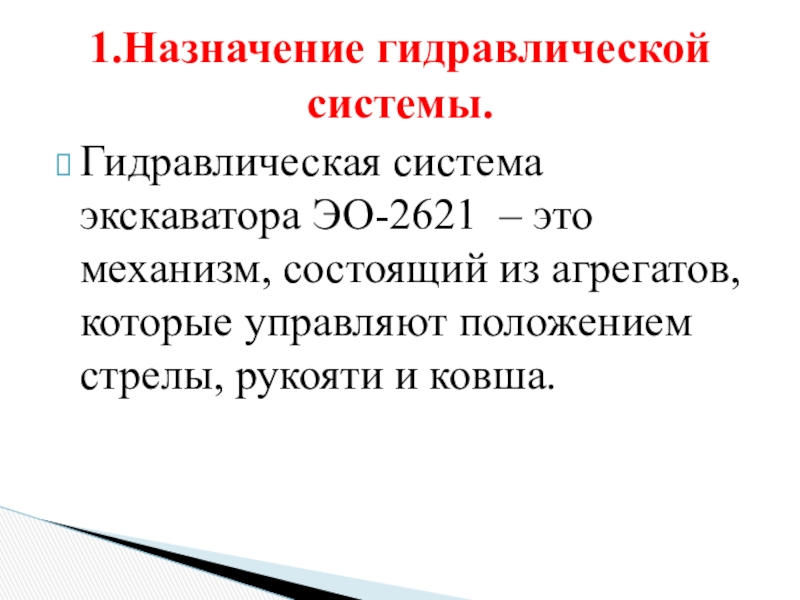

управляют положением стрелы, рукояти и ковша.

1.Назначение гидравлической системы.

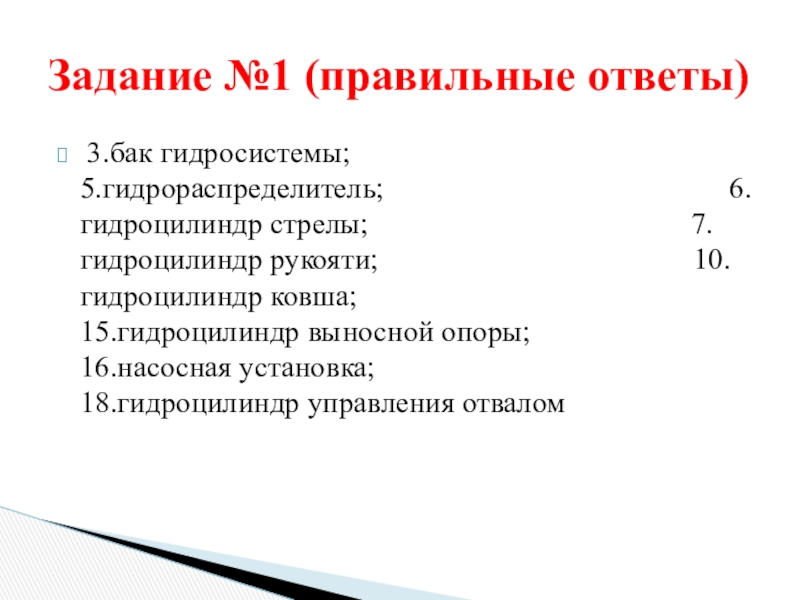

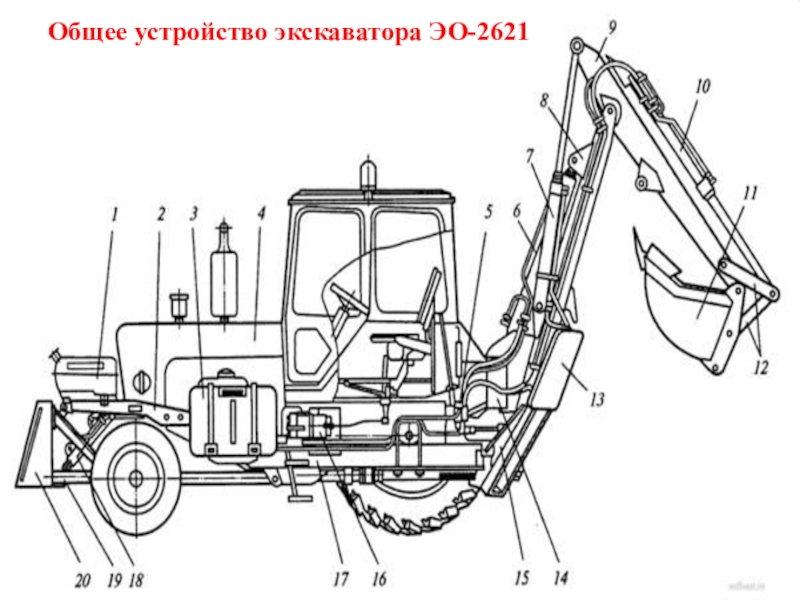

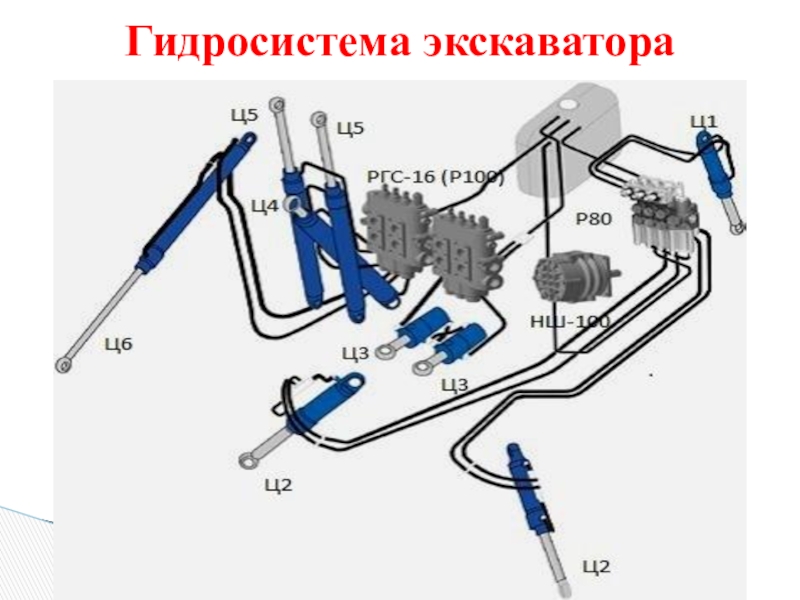

5.гидрораспределитель; 6.гидроцилиндр стрелы; 7.гидроцилиндр рукояти; 10.гидроцилиндр ковша; 15.гидроцилиндр выносной опоры; 16.насосная установка; 18.гидроцилиндр управления отвалом

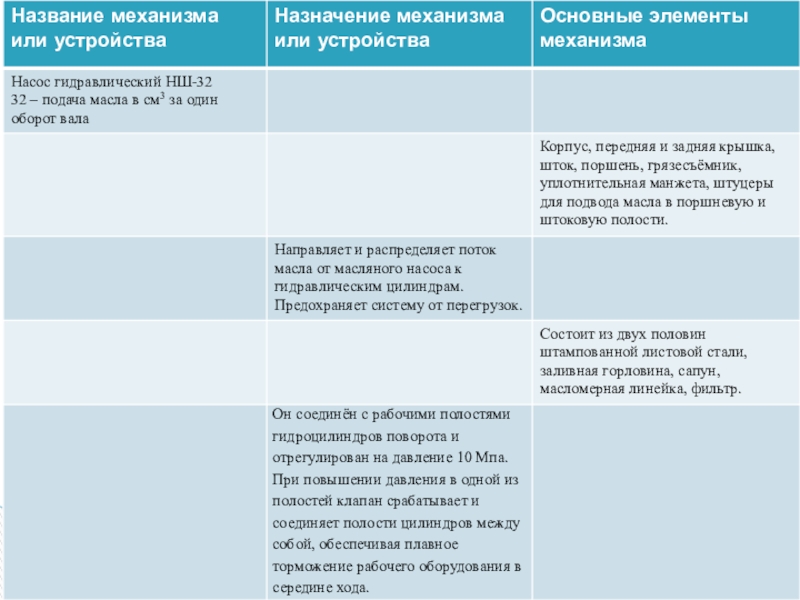

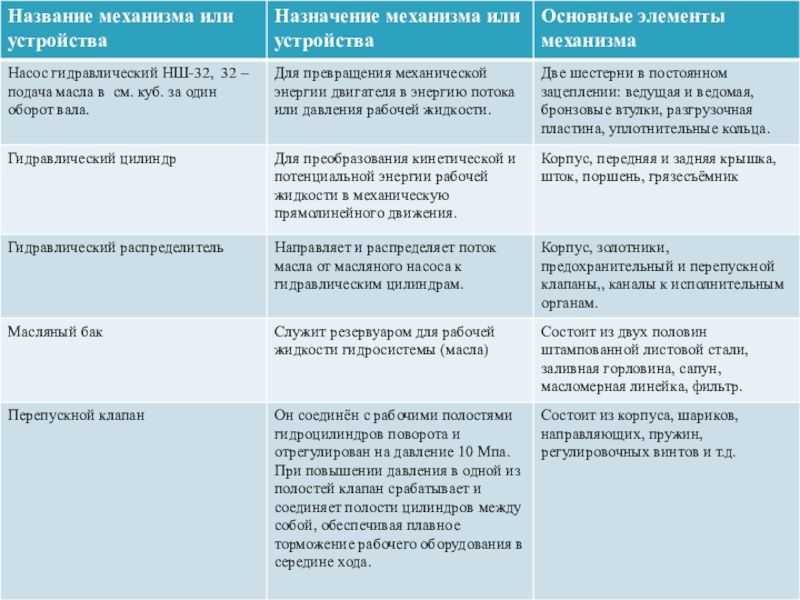

Задание №1 (правильные ответы)

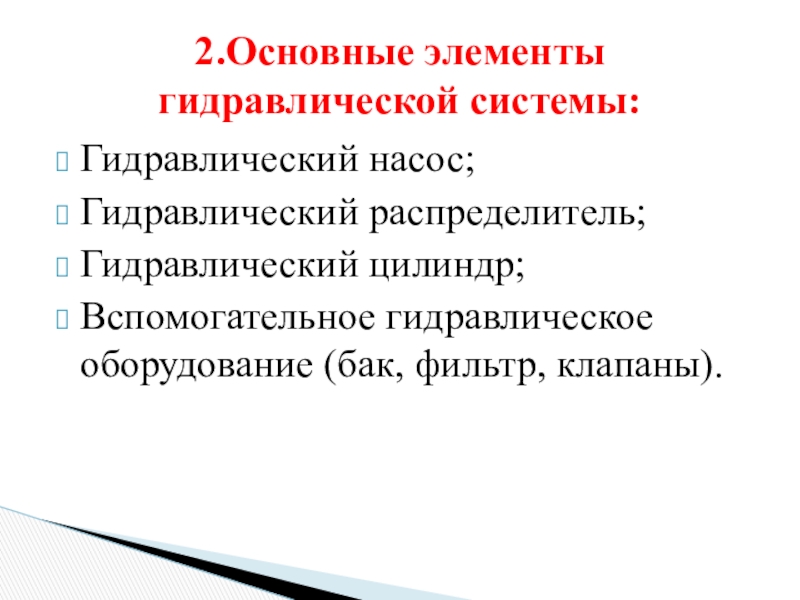

системы:

(двигателя) к рабочему органу и органу передвижения экскаватора.
Насос преобразует механическую энергию двигателя в энергию потока или давления рабочей жидкости.
Основные части шестерённого насоса: крышка, корпус, ведущая и ведомая шестерни, плавающие втулки, резиновые кольца, манжетное уплотнение и т.д.

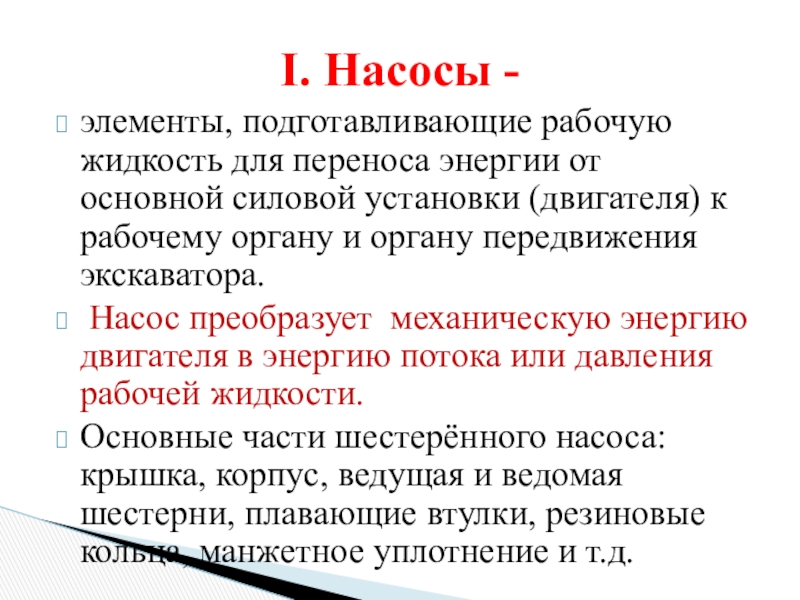

I. Насосы -

устройствам.

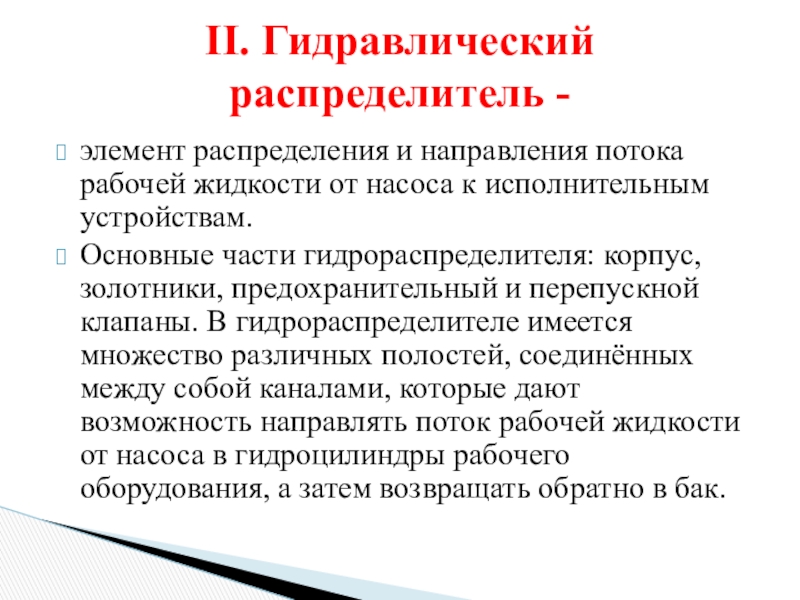

Основные части гидрораспределителя: корпус, золотники, предохранительный и перепускной клапаны. В гидрораспределителе имеется множество различных полостей, соединённых между собой каналами, которые дают возможность направлять поток рабочей жидкости от насоса в гидроцилиндры рабочего оборудования, а затем возвращать обратно в бак.

II. Гидравлический распределитель -

механическую энергию прямолинейного возвратно-поступательного движения.

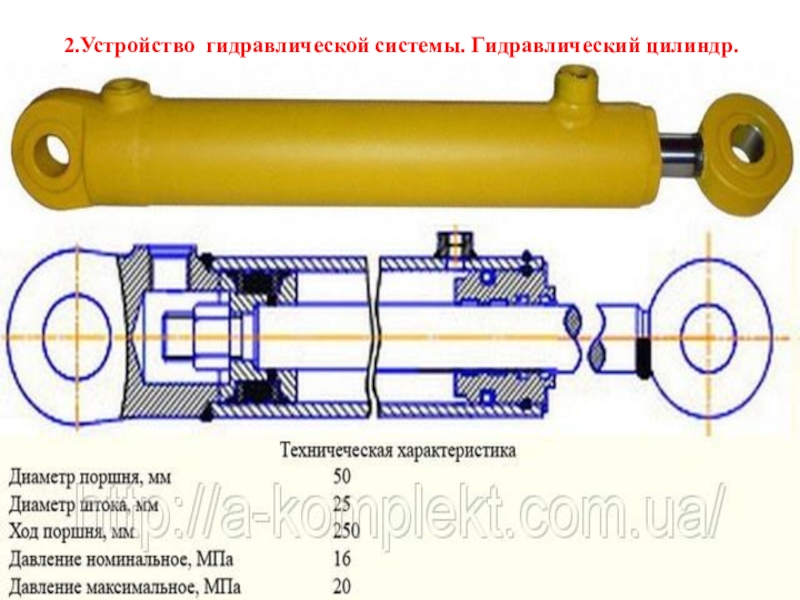

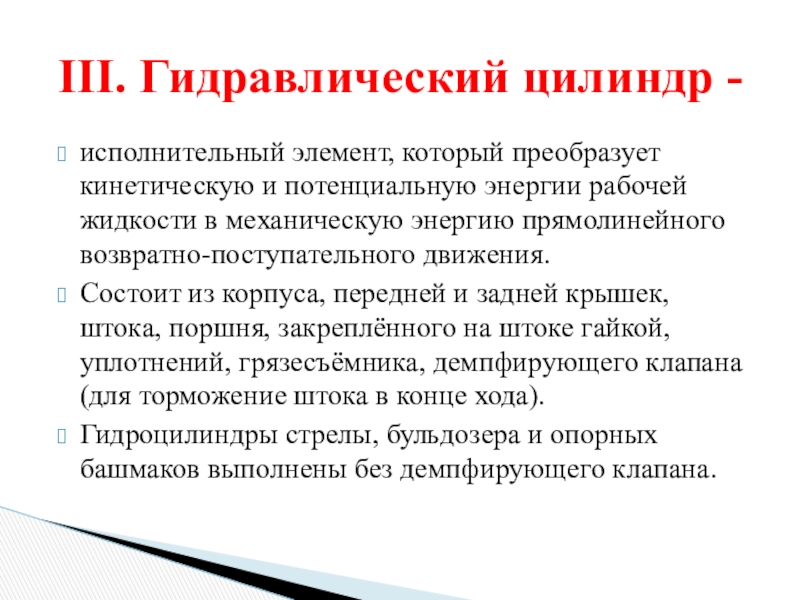

Состоит из корпуса, передней и задней крышек, штока, поршня, закреплённого на штоке гайкой, уплотнений, грязесъёмника, демпфирующего клапана (для торможение штока в конце хода).
Гидроцилиндры стрелы, бульдозера и опорных башмаков выполнены без демпфирующего клапана.

III. Гидравлический цилиндр -

сетчатым фильтром грубой очистки, масломерную линейку, спускную пробку.

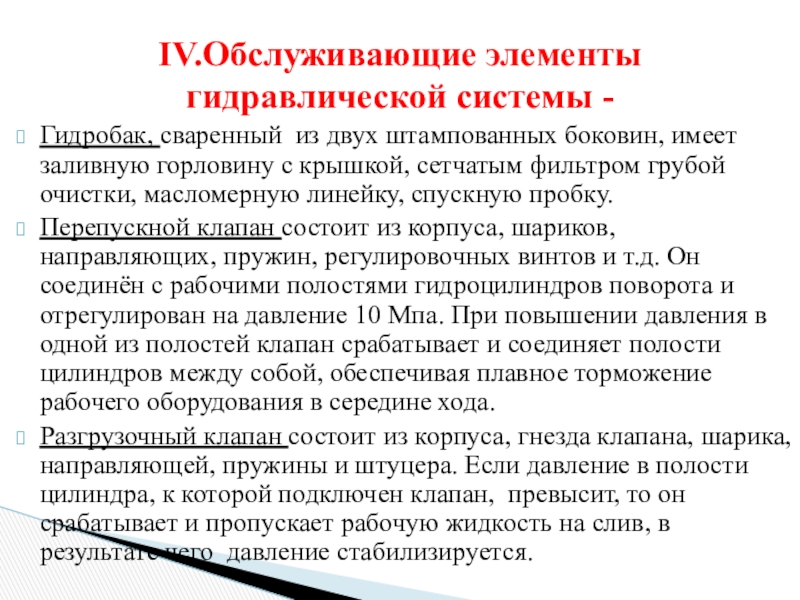

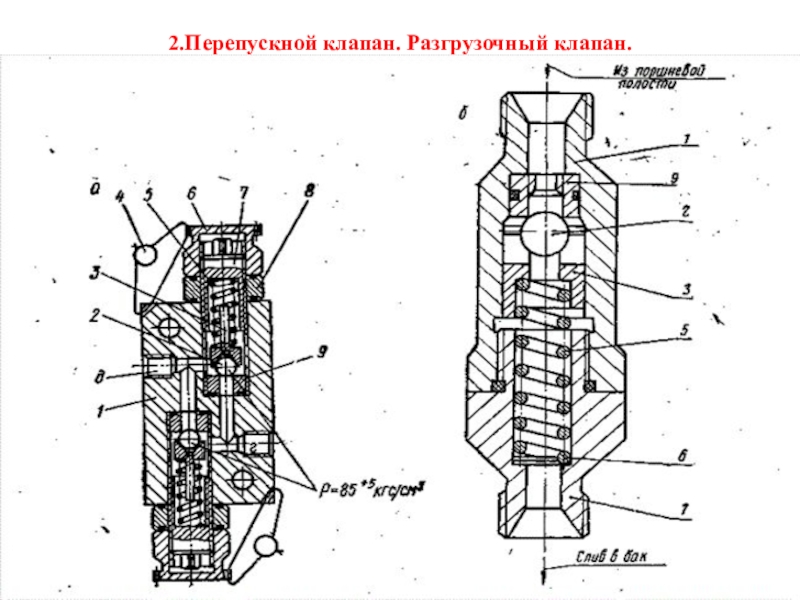

Перепускной клапан состоит из корпуса, шариков, направляющих, пружин, регулировочных винтов и т.д. Он соединён с рабочими полостями гидроцилиндров поворота и отрегулирован на давление 10 Мпа. При повышении давления в одной из полостей клапан срабатывает и соединяет полости цилиндров между собой, обеспечивая плавное торможение рабочего оборудования в середине хода.
Разгрузочный клапан состоит из корпуса, гнезда клапана, шарика, направляющей, пружины и штуцера. Если давление в полости цилиндра, к которой подключен клапан, превысит, то он срабатывает и пропускает рабочую жидкость на слив, в результате чего давление стабилизируется.

IV.Обслуживающие элементы гидравлической системы -

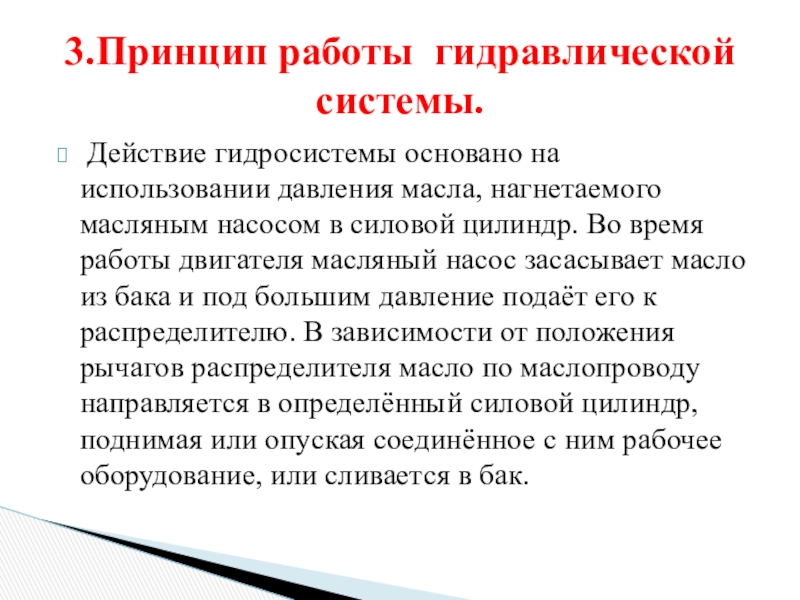

в силовой цилиндр. Во время работы двигателя масляный насос засасывает масло из бака и под большим давление подаёт его к распределителю. В зависимости от положения рычагов распределителя масло по маслопроводу направляется в определённый силовой цилиндр, поднимая или опуская соединённое с ним рабочее оборудование, или сливается в бак.

3.Принцип работы гидравлической системы.
