Презентация, доклад по инженерной графике на тему Основные сведения по оформлению чертежей

Преподаватель: Киселева Е.В.

и действующим государственным стандартам Единой системы конструкторской документации – ЕСКД
прививать навыки выполнения чертежей
развитие технического и образного мышления.

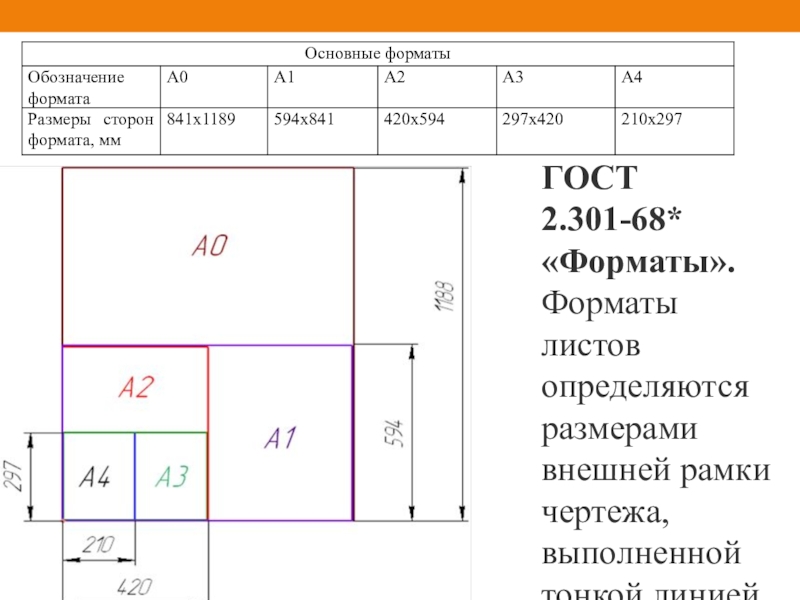

линией.

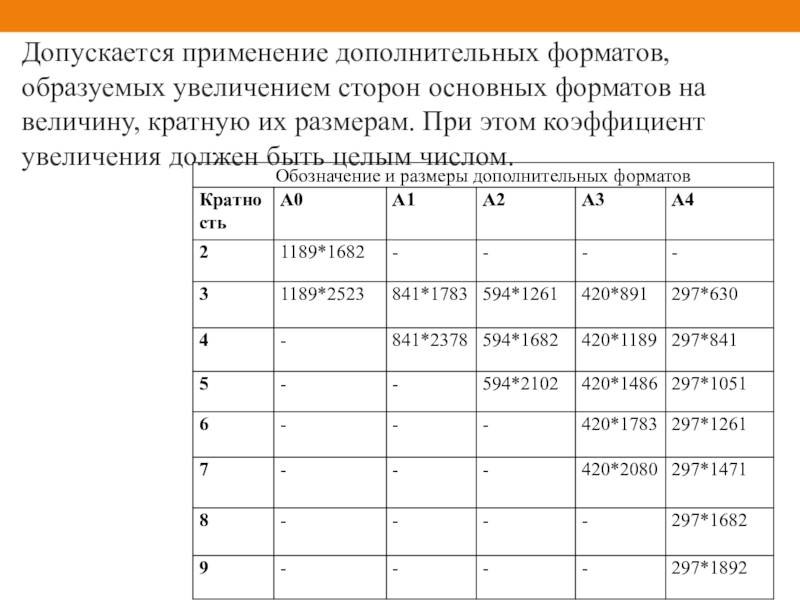

кратную их размерам. При этом коэффициент увеличения должен быть целым числом.

действительным размерам этого предмета.

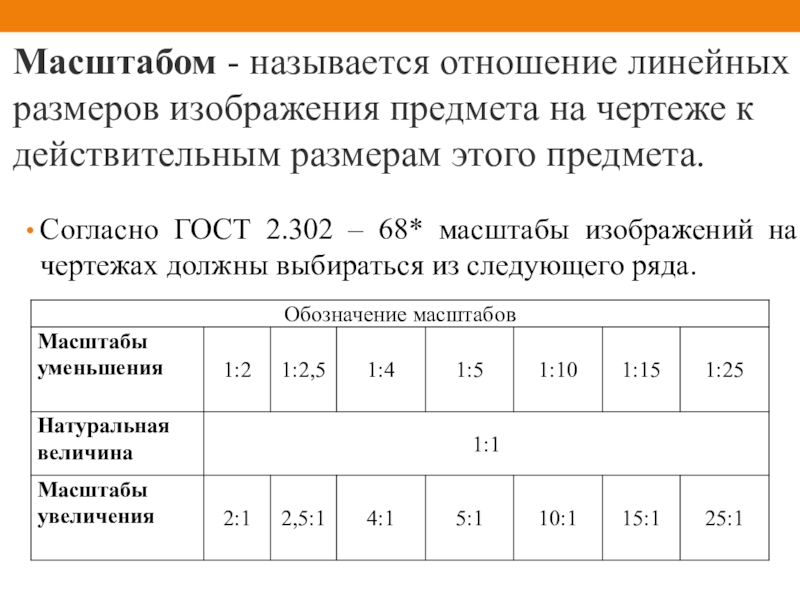

Согласно ГОСТ 2.302 – 68* масштабы изображений на чертежах должны выбираться из следующего ряда.

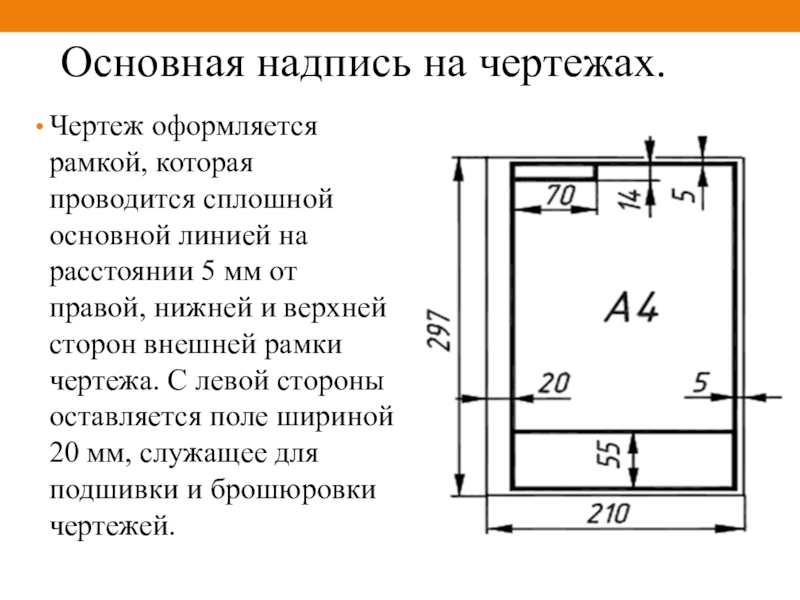

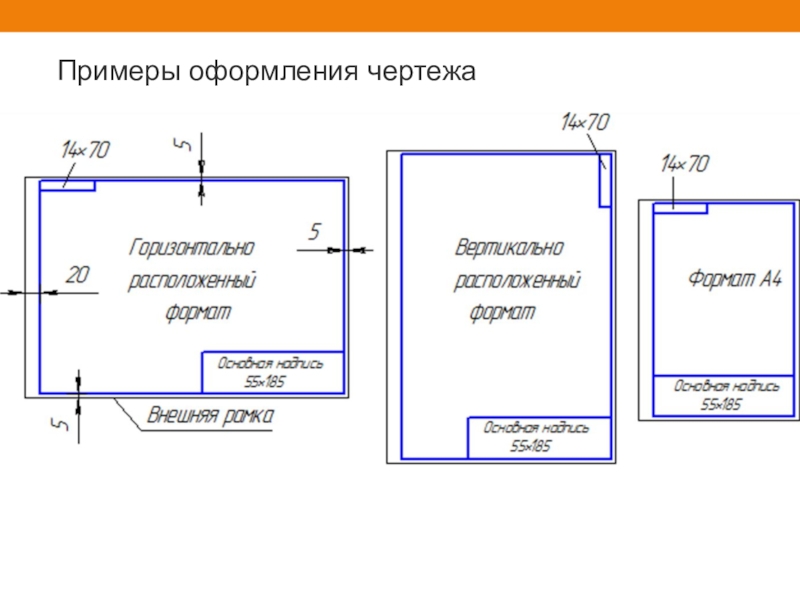

линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей.

тонкими линиями по ГОСТ 2.303 – 68*

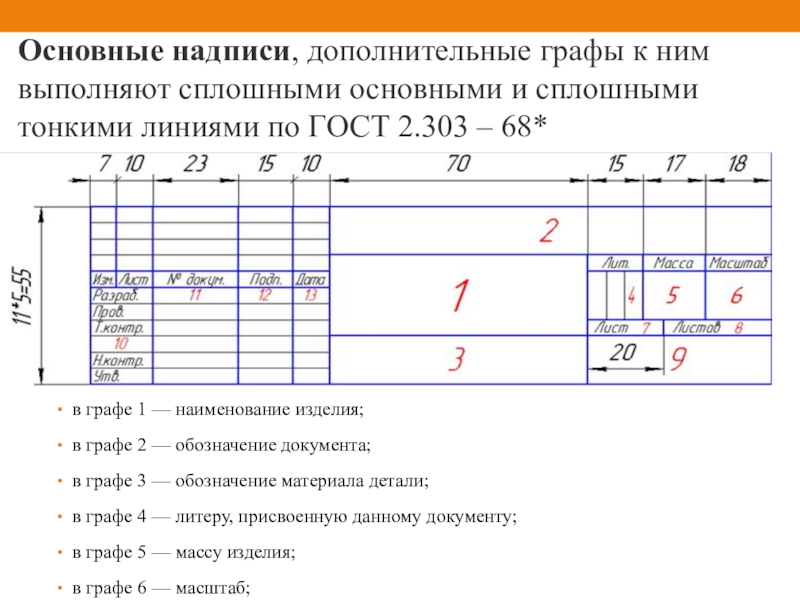

в графе 1 — наименование изделия;
в графе 2 — обозначение документа;
в графе 3 — обозначение материала детали;
в графе 4 — литеру, присвоенную данному документу;
в графе 5 — массу изделия;
в графе 6 — масштаб;

одного листа, графу не заполняют);

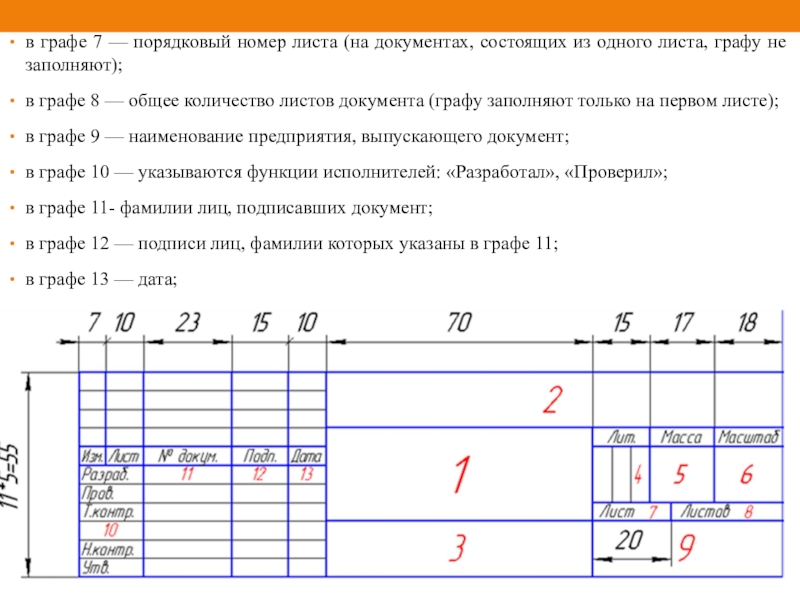

в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
в графе 9 — наименование предприятия, выпускающего документ;
в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
в графе 11- фамилии лиц, подписавших документ;
в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
в графе 13 — дата;

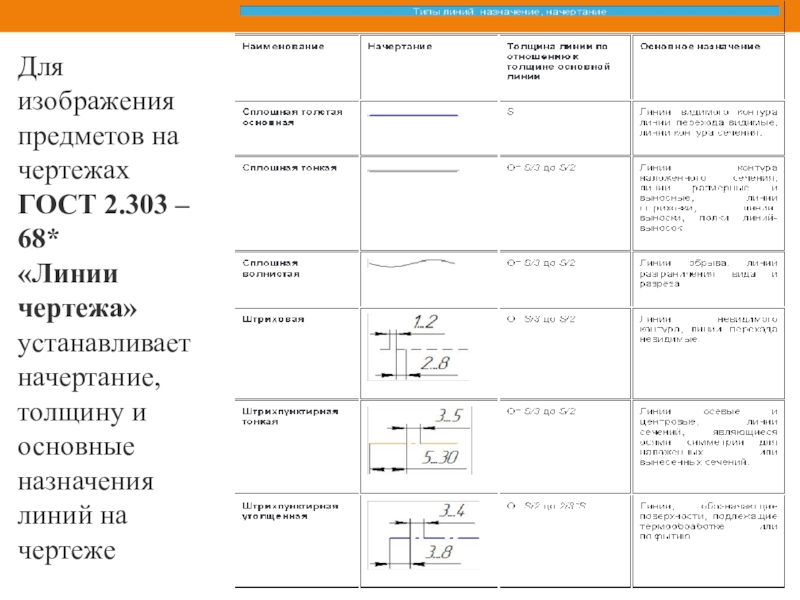

начертание, толщину и основные назначения линий на чертеже

чертежах и других конструкторских документах.

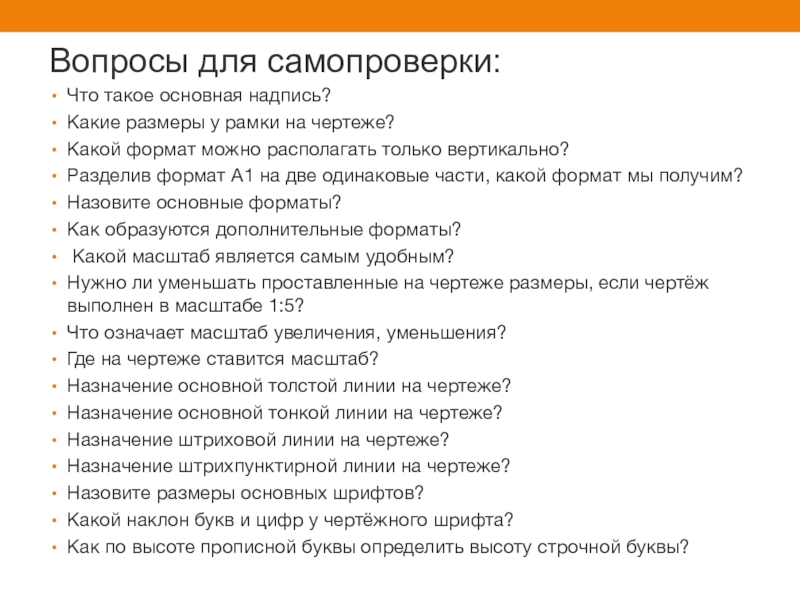

формат можно располагать только вертикально?
Разделив формат А1 на две одинаковые части, какой формат мы получим?
Назовите основные форматы?
Как образуются дополнительные форматы?
Какой масштаб является самым удобным?
Нужно ли уменьшать проставленные на чертеже размеры, если чертёж выполнен в масштабе 1:5?
Что означает масштаб увеличения, уменьшения?
Где на чертеже ставится масштаб?
Назначение основной толстой линии на чертеже?
Назначение основной тонкой линии на чертеже?
Назначение штриховой линии на чертеже?
Назначение штрихпунктирной линии на чертеже?
Назовите размеры основных шрифтов?
Какой наклон букв и цифр у чертёжного шрифта?
Как по высоте прописной буквы определить высоту строчной буквы?

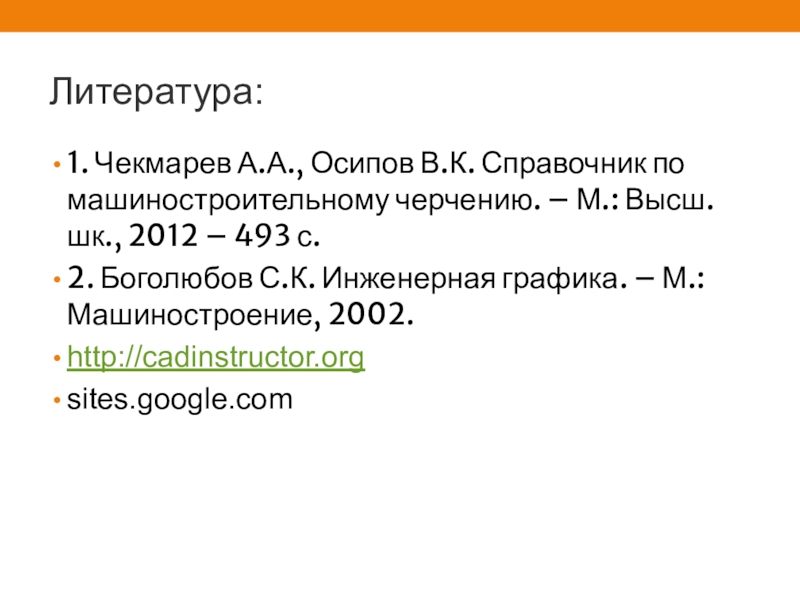

Высш. шк., 2012 – 493 с.
