Слайд 1

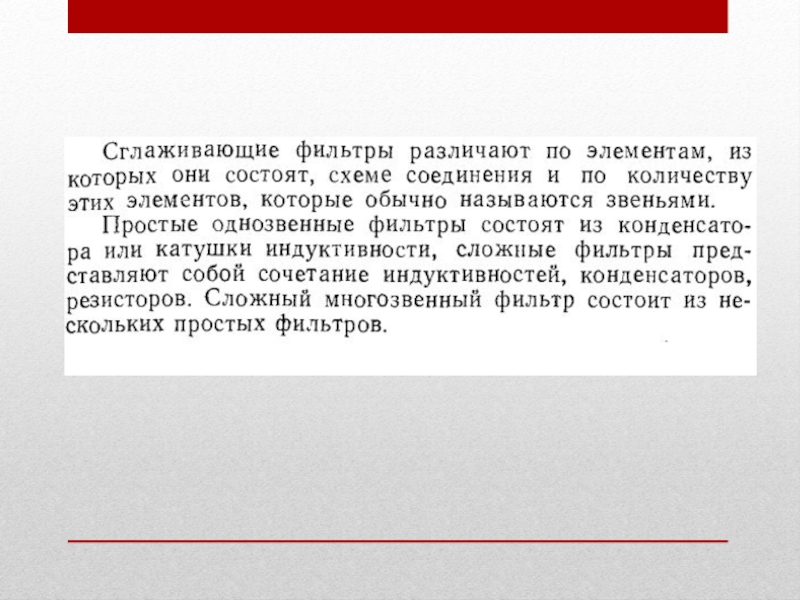

Сглаживающие фильтрыДисциплина: Электропитание радиоустройств и распространение радиоволн
Текст слайда:

Сглаживающие фильтры

Дисциплина: Электропитание радиоустройств и распространение радиоволн


Слайд 2

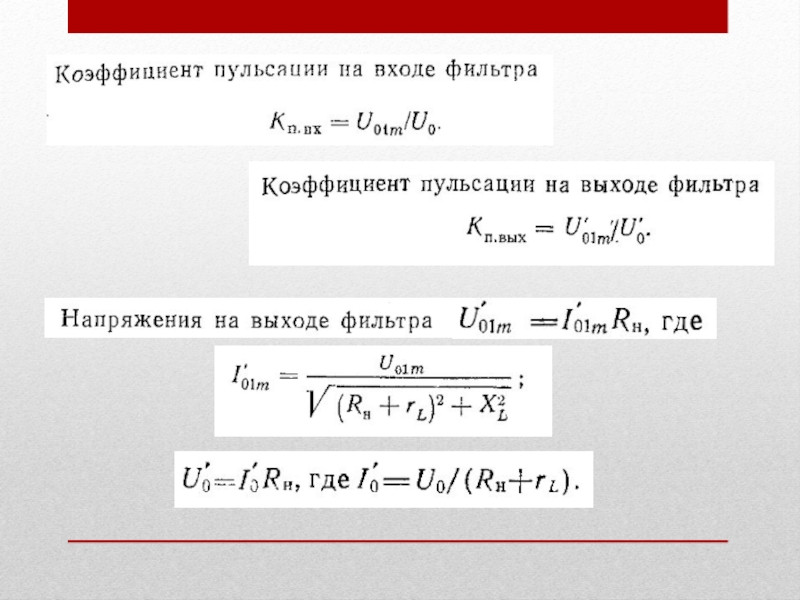

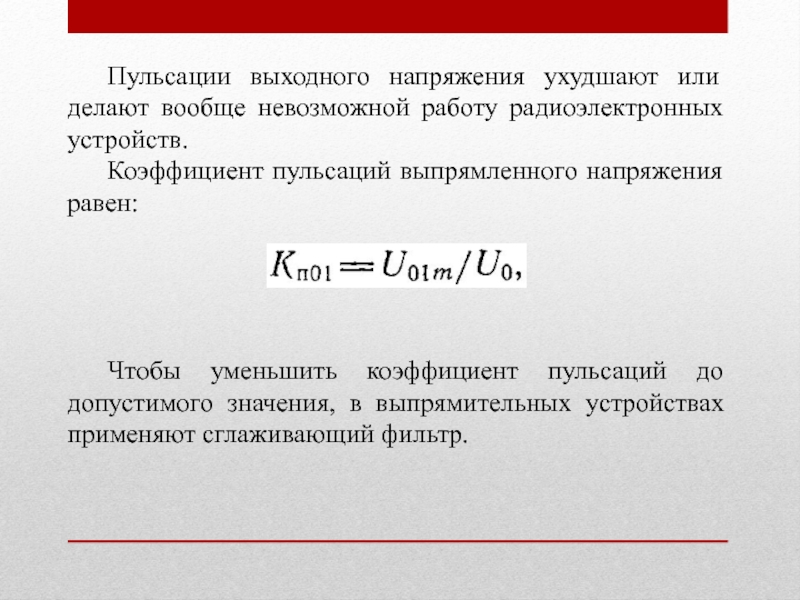

Пульсации выходного напряжения ухудшают или делают вообще невозможной работу радиоэлектронных устройств.	Коэффициент пульсаций выпрямленного напряжения равен:	Чтобы уменьшить коэффициент
Текст слайда:

Пульсации выходного напряжения ухудшают или делают вообще невозможной работу радиоэлектронных устройств.
Коэффициент пульсаций выпрямленного напряжения равен:

Чтобы уменьшить коэффициент пульсаций до допустимого значения, в выпрямительных устройствах применяют сглаживающий фильтр.


Слайд 3

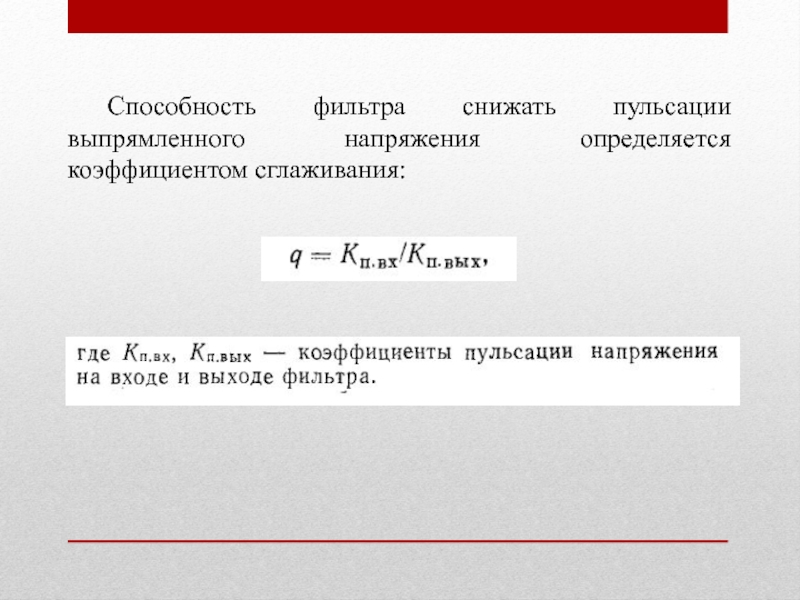

Способность фильтра снижать пульсации выпрямленного напряжения определяется коэффициентом сглаживания:
Текст слайда:

Способность фильтра снижать пульсации выпрямленного напряжения определяется коэффициентом сглаживания:


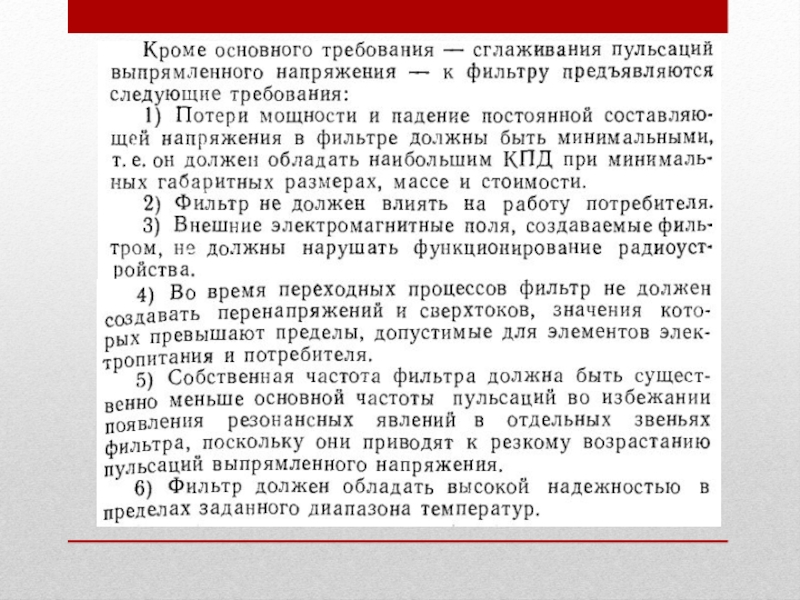

Слайд 6
Емкостный фильтр
Текст слайда:

Емкостный фильтр


Слайд 8

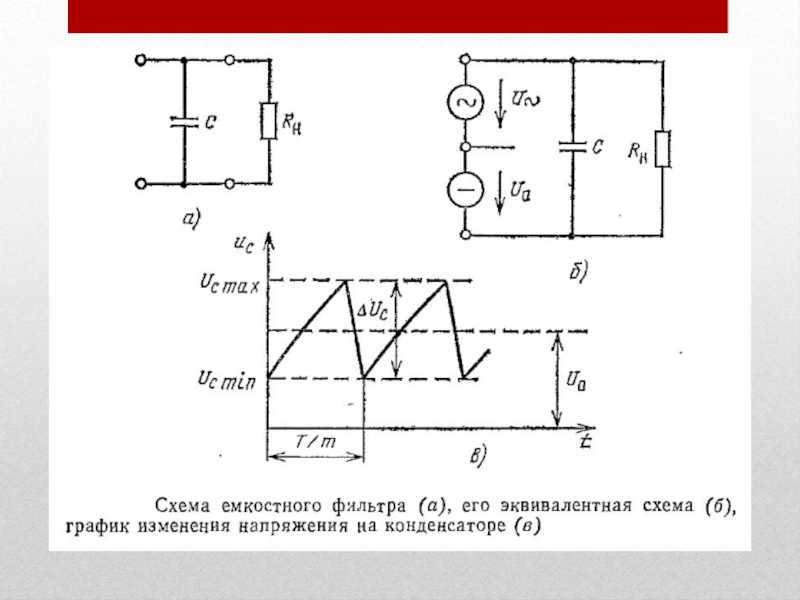

При повышении напряжения источника питания конденсатор периодически заряжается и разряжается на нагрузку, когда питающее напряжение становится меньше
Текст слайда:

При повышении напряжения источника питания конденсатор периодически заряжается и разряжается на нагрузку, когда питающее напряжение становится меньше напряжения на его зажимах.
При этом во время разряда конденсатор отдает нагрузке заранее запасенную энергию и напряжение на нагрузке изменяется в относительно меньших пределах, чем при отсутствии конденсатора, в чем и заключается сглаживающее действие емкостного фильтра


Слайд 11

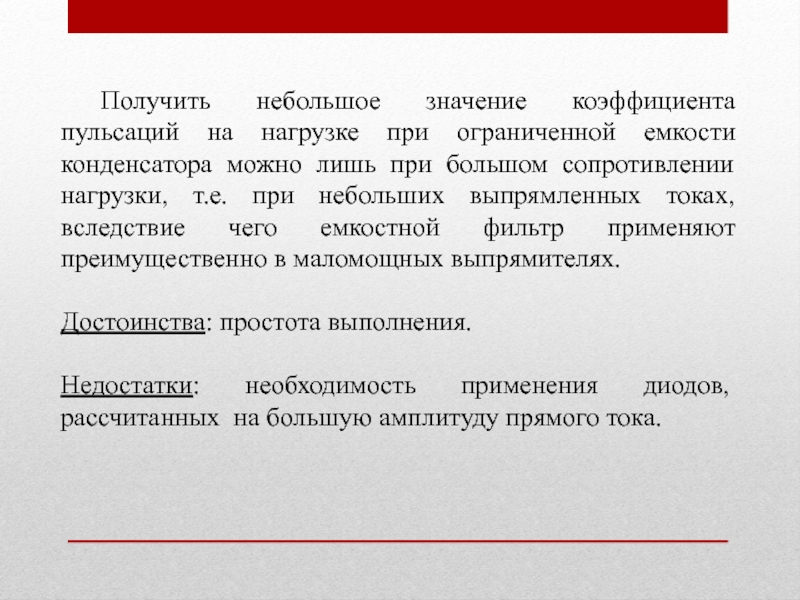

Получить небольшое значение коэффициента пульсаций на нагрузке при ограниченной емкости конденсатора можно лишь при большом сопротивлении нагрузки,
Текст слайда:

Получить небольшое значение коэффициента пульсаций на нагрузке при ограниченной емкости конденсатора можно лишь при большом сопротивлении нагрузки, т.е. при небольших выпрямленных токах, вследствие чего емкостной фильтр применяют преимущественно в маломощных выпрямителях.

Достоинства: простота выполнения.

Недостатки: необходимость применения диодов, рассчитанных на большую амплитуду прямого тока.


Слайд 12
Индуктивный фильтр
Текст слайда:

Индуктивный фильтр


Слайд 14
Переменная составляющая выпрямленного тока создает в магнитопроводе дросселя магнитный поток, индуцирующий в его обмотке противо-ЭДС, которая препятствует
Текст слайда:

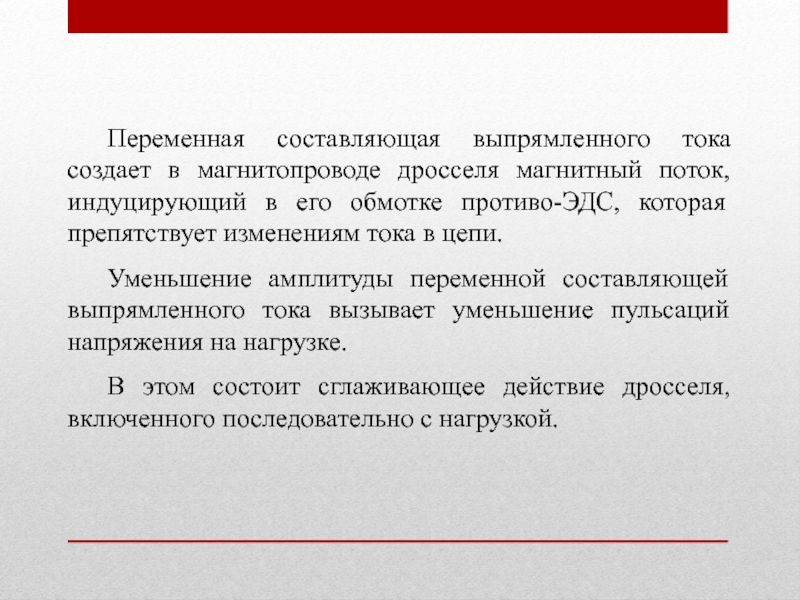

Переменная составляющая выпрямленного тока создает в магнитопроводе дросселя магнитный поток, индуцирующий в его обмотке противо-ЭДС, которая препятствует изменениям тока в цепи.
Уменьшение амплитуды переменной составляющей выпрямленного тока вызывает уменьшение пульсаций напряжения на нагрузке.
В этом состоит сглаживающее действие дросселя, включенного последовательно с нагрузкой.


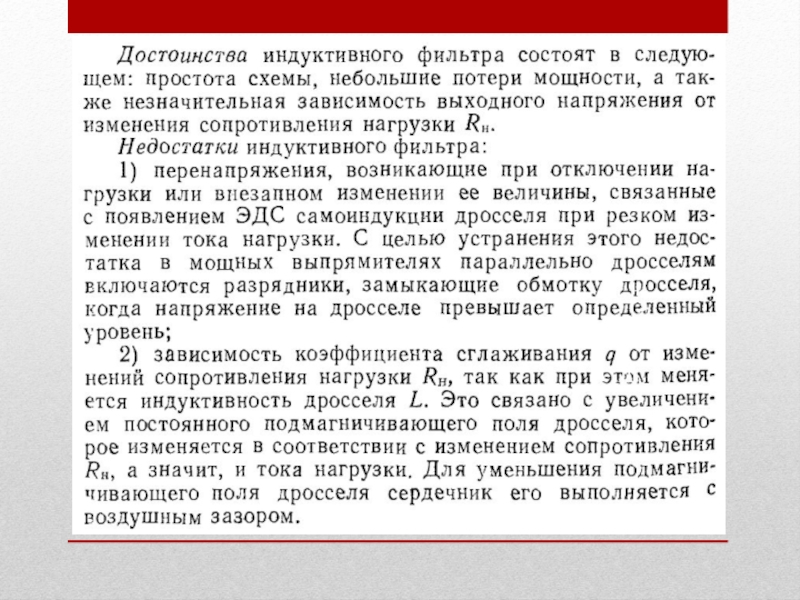

Слайд 17

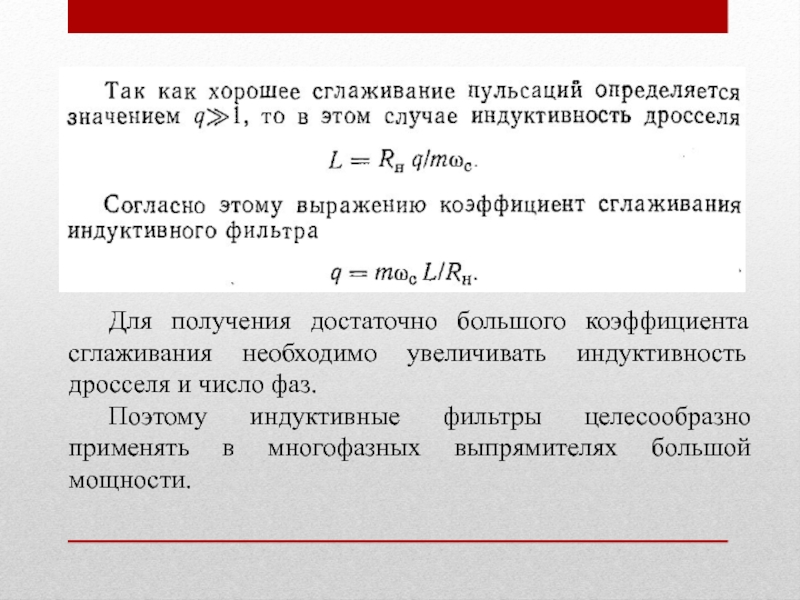

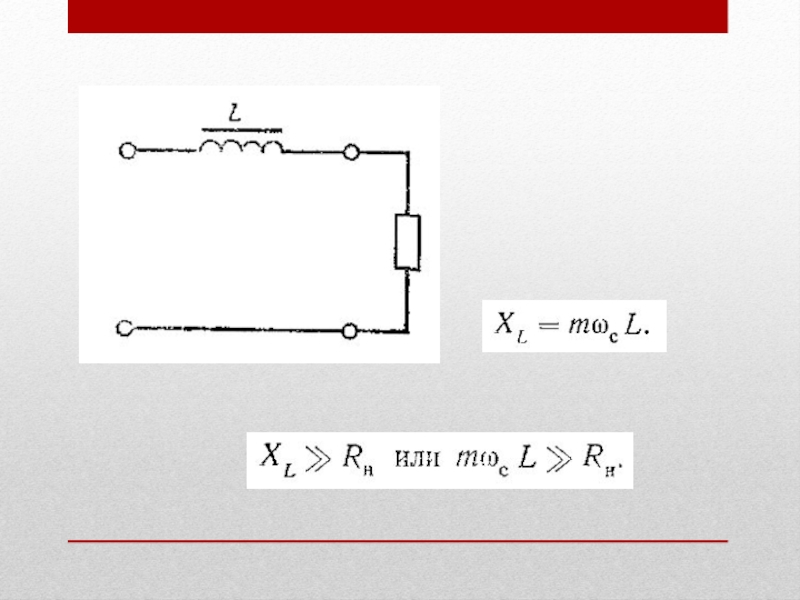

Для получения достаточно большого коэффициента сглаживания необходимо увеличивать индуктивность дросселя и число фаз. 	Поэтому индуктивные фильтры целесообразно
Текст слайда:

Для получения достаточно большого коэффициента сглаживания необходимо увеличивать индуктивность дросселя и число фаз.
Поэтому индуктивные фильтры целесообразно применять в многофазных выпрямителях большой мощности.


Слайд 19
Индуктивно-емкостные фильтры
Текст слайда:

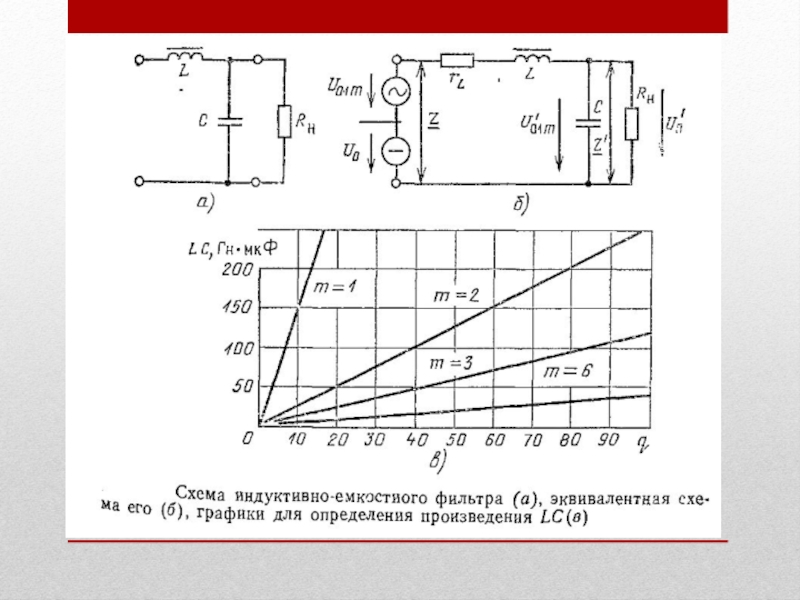

Индуктивно-емкостные фильтры


Слайд 22
В фильтре, состоящем из дросселя и конденсатора, возможны резонансные явления, и для их исключения необходимо, чтобы собственная
Текст слайда:

В фильтре, состоящем из дросселя и конденсатора, возможны резонансные явления, и для их исключения необходимо, чтобы собственная частота фильтра была ниже частоты пульсаций.
Условие отсутствия резонанса можно записать в следующем виде:


Слайд 24
Резистивно-емкостные фильтры
Текст слайда:

Резистивно-емкостные фильтры


Слайд 25

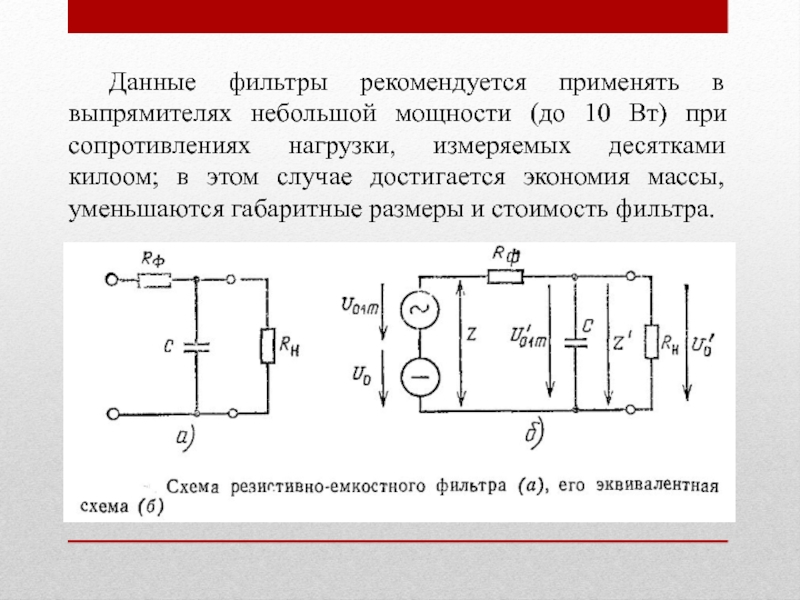

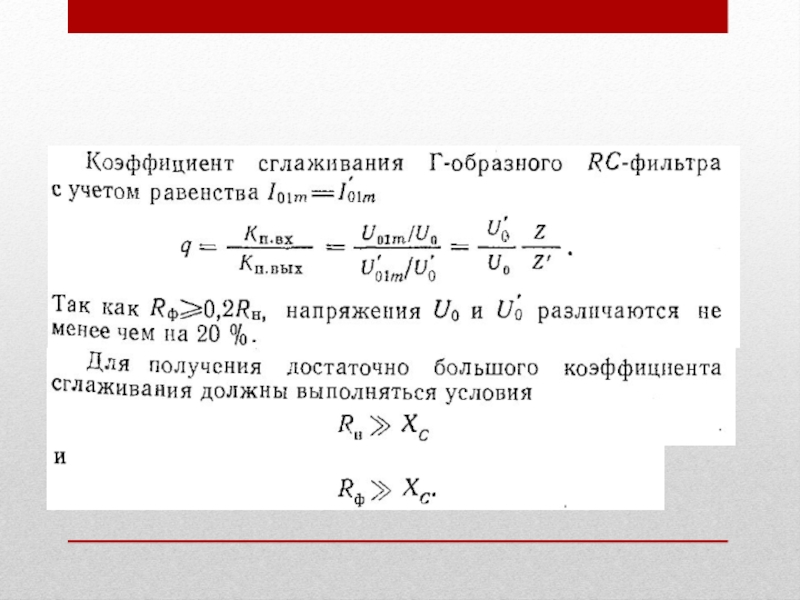

Данные фильтры рекомендуется применять в выпрямителях небольшой мощности (до 10 Вт) при сопротивлениях нагрузки, измеряемых десятками килоом;
Текст слайда:

Данные фильтры рекомендуется применять в выпрямителях небольшой мощности (до 10 Вт) при сопротивлениях нагрузки, измеряемых десятками килоом; в этом случае достигается экономия массы, уменьшаются габаритные размеры и стоимость фильтра.


Слайд 27
Существенным недостатком RC-фильтра является уменьшение КПД вследствие потерь напряжения на резисторе, что допустимо только для маломощных выпрямителей
Текст слайда:

Существенным недостатком RC-фильтра является уменьшение КПД вследствие потерь напряжения на резисторе, что допустимо только для маломощных выпрямителей


Слайд 28
Фильтры с резонансными контурами
Текст слайда:

Фильтры с резонансными контурами


Слайд 29

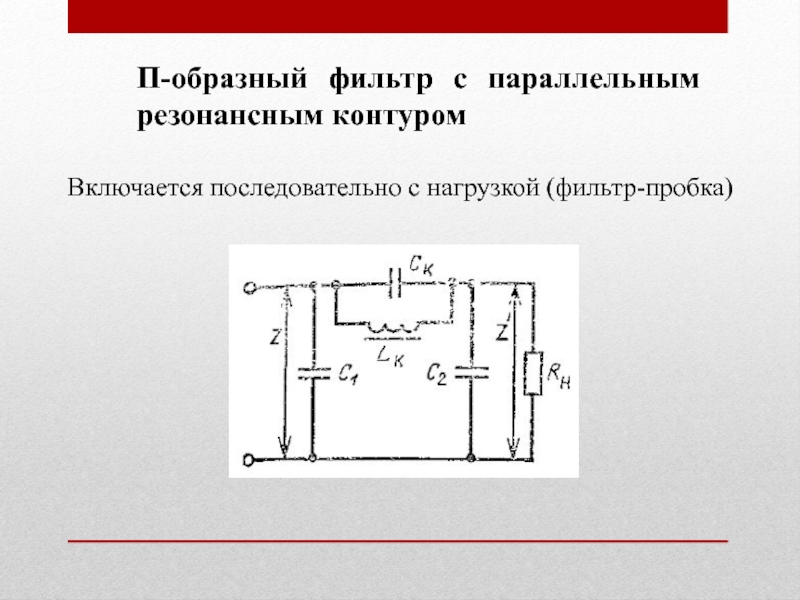

П-образный фильтр с параллельным резонансным контуромВключается последовательно с нагрузкой (фильтр-пробка)
Текст слайда:

П-образный фильтр с параллельным резонансным контуром

Включается последовательно с нагрузкой (фильтр-пробка)


Слайд 30
При настройке контура в резонанс его сопротивление для тока, изменяющегося с частотой пульсации, резко возрастает (до десятков
Текст слайда:

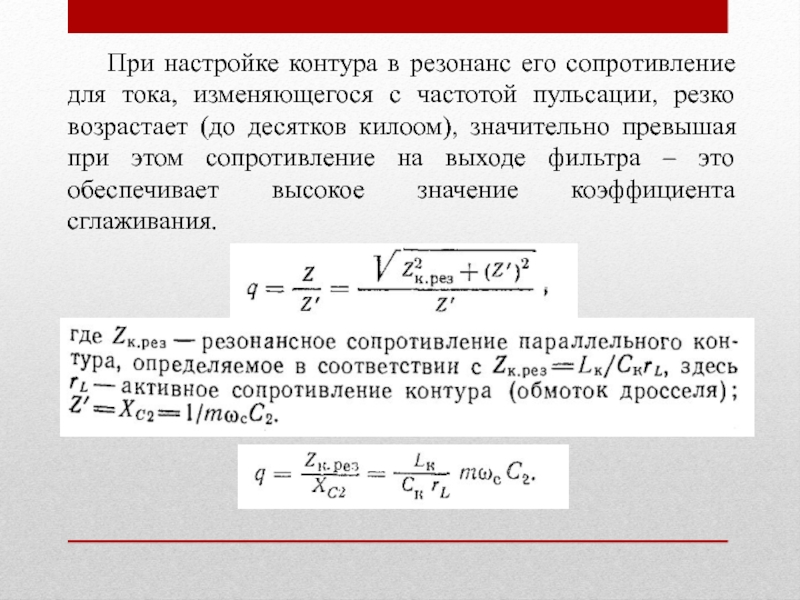

При настройке контура в резонанс его сопротивление для тока, изменяющегося с частотой пульсации, резко возрастает (до десятков килоом), значительно превышая при этом сопротивление на выходе фильтра – это обеспечивает высокое значение коэффициента сглаживания.


Слайд 31

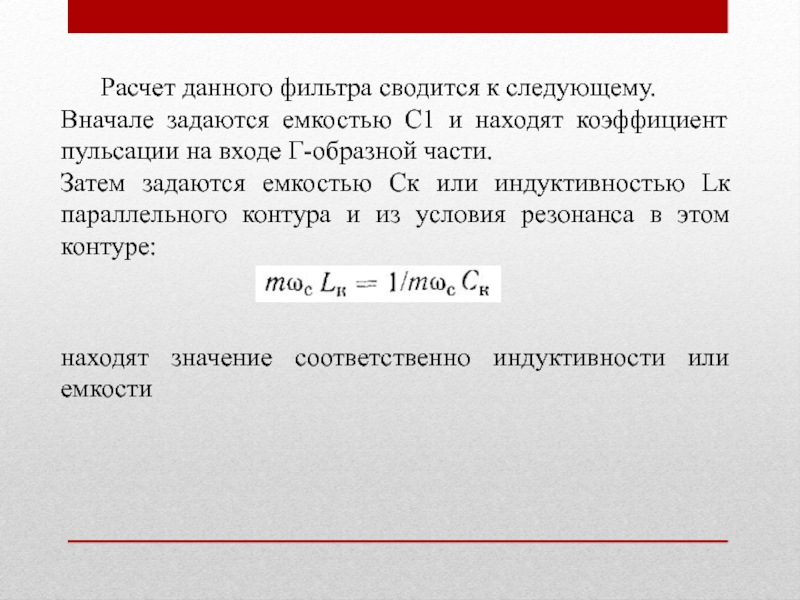

Расчет данного фильтра сводится к следующему. Вначале задаются емкостью С1 и находят коэффициент пульсации на входе Г-образной
Текст слайда:

Расчет данного фильтра сводится к следующему.
Вначале задаются емкостью С1 и находят коэффициент пульсации на входе Г-образной части.
Затем задаются емкостью Ск или индуктивностью Lк параллельного контура и из условия резонанса в этом контуре:

находят значение соответственно индуктивности или емкости


Слайд 32

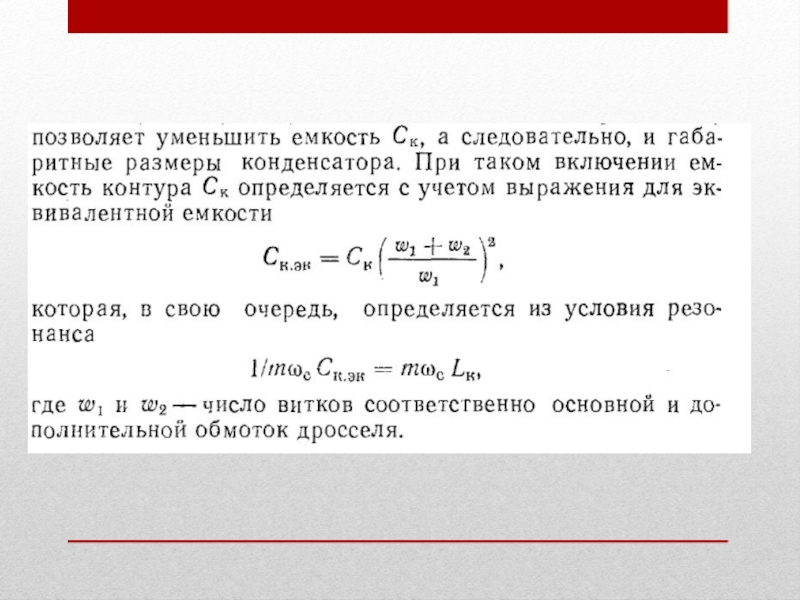

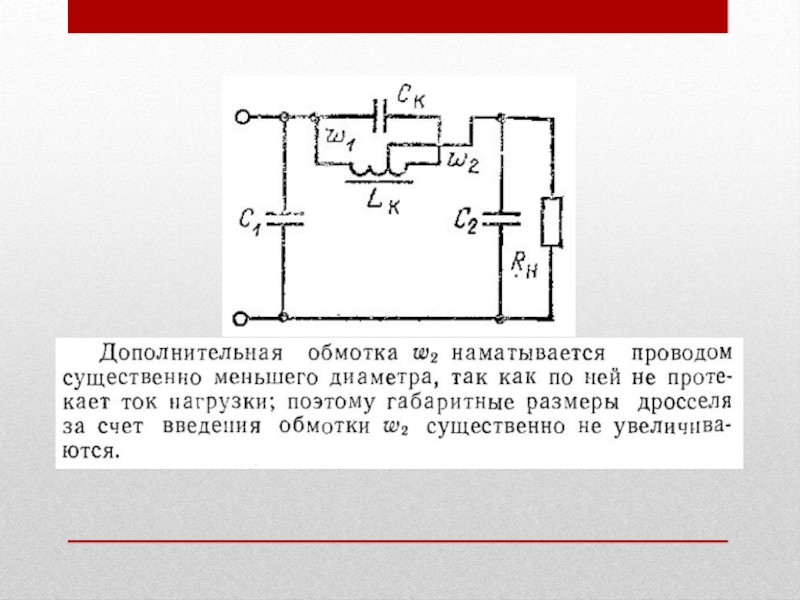

Автотрансформаторное включение контура
Текст слайда:

Автотрансформаторное включение контура


Слайд 35
П-образный фильтр с последовательным резонансным контуром, включенным параллельно нагрузке
Текст слайда:

П-образный фильтр с последовательным резонансным контуром, включенным параллельно нагрузке


Слайд 36
Режекторный фильтр
Текст слайда:

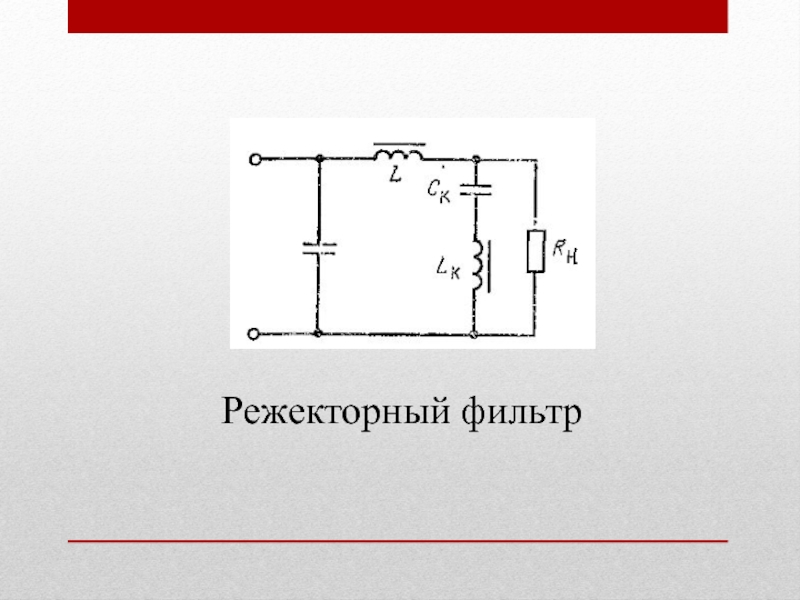

Режекторный фильтр


Слайд 37
При резонансе сопротивление контура становится чисто активным
Текст слайда:

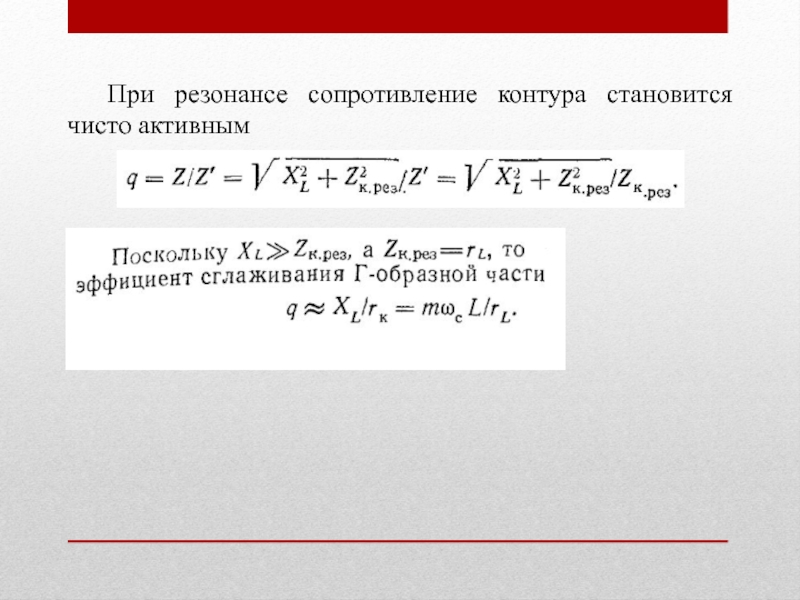

При резонансе сопротивление контура становится чисто активным


Слайд 39
Многозвенные фильтры
Текст слайда:

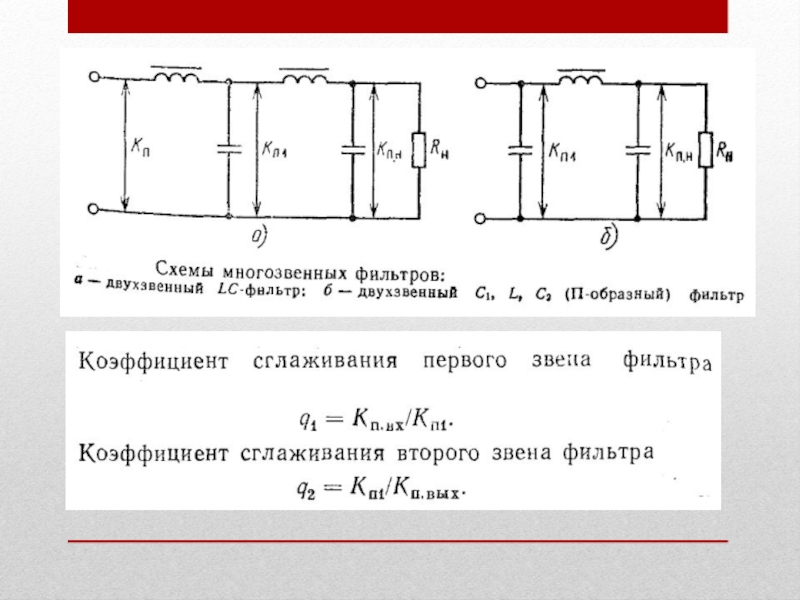

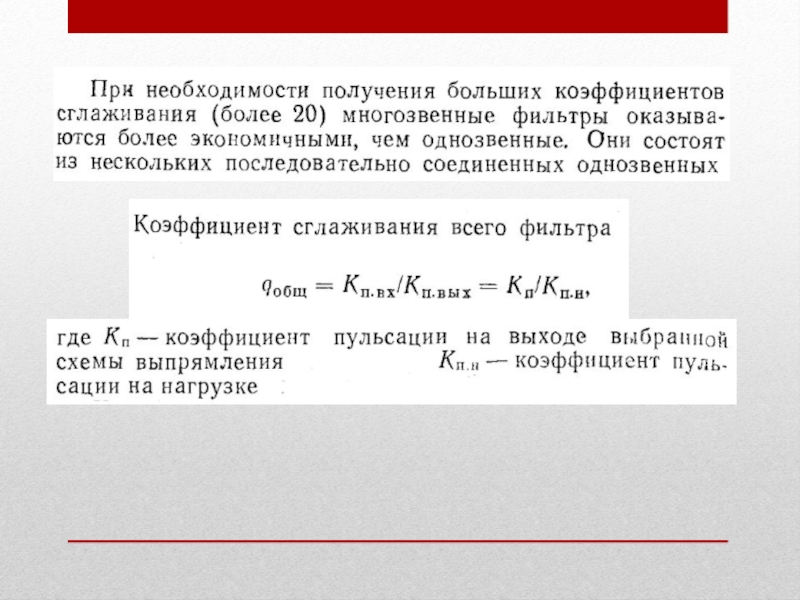

Многозвенные фильтры


Слайд 43

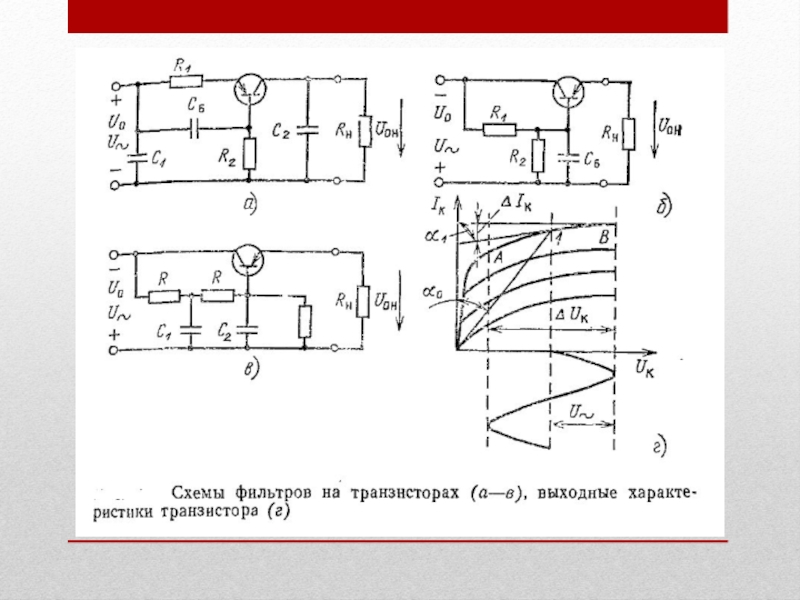

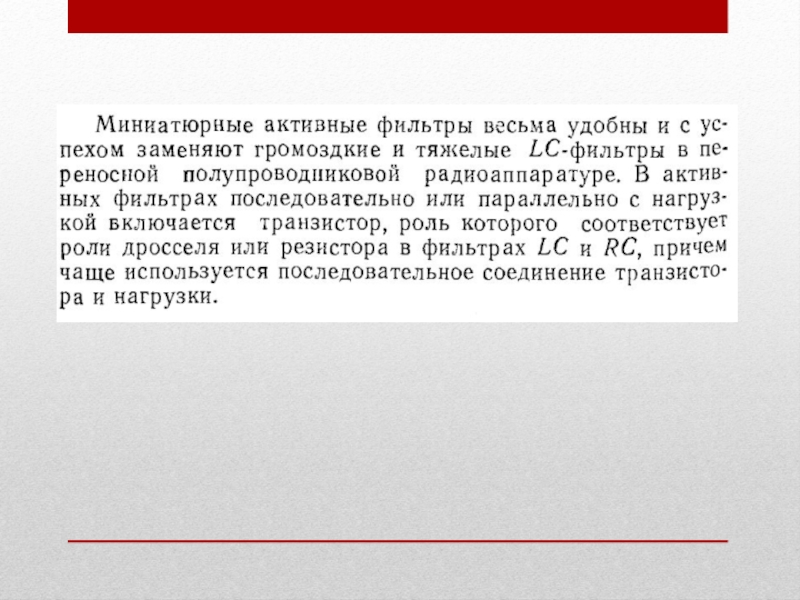

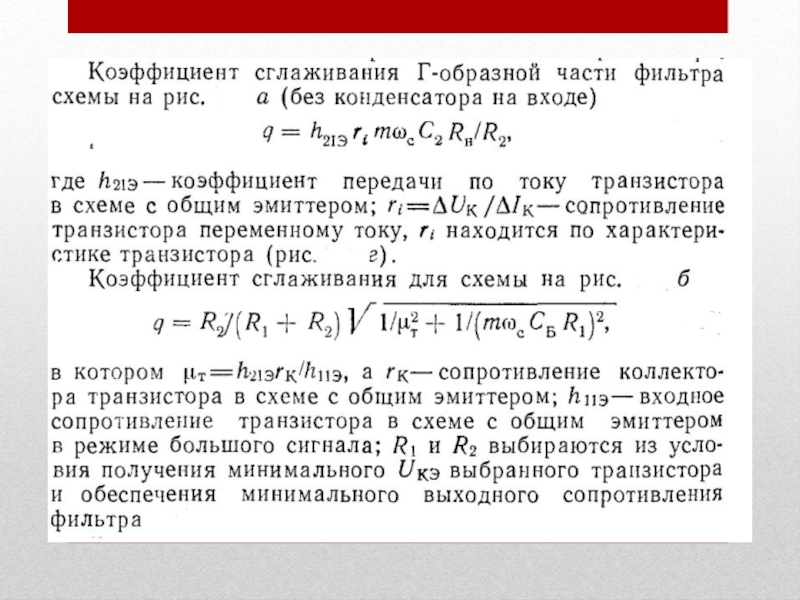

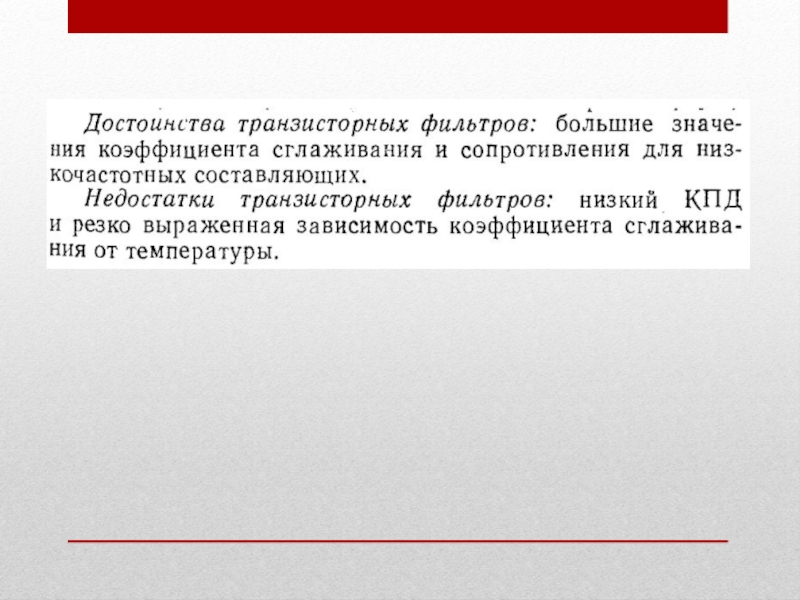

Активные фильтры
Текст слайда:

Активные фильтры
