Презентация, доклад по Электронике и электротехнике на тему Классификация измерительных приборов

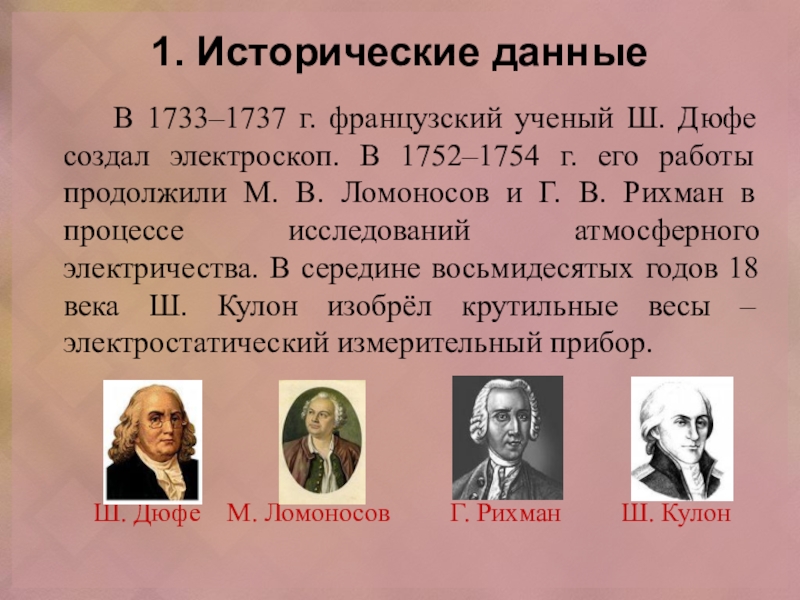

В 1752–1754 г. его работы продолжили М. В. Ломоносов и Г. В. Рихман в процессе исследований атмосферного электричества. В середине восьмидесятых годов 18 века Ш. Кулон изобрёл крутильные весы – электростатический измерительный прибор.



Ш. Дюфе М. Ломоносов Г. Рихман Ш. Кулон

Ломоносовым. Который экспериментально пришёл к выводу, что "Электричество взвешено, быть может". Первый электроизмерительный прибор был построен в России современником Ломоносова Г. В. Рихманом. Это был электрометр со шкалой и стрелкой, принцип действия которого положен в основу устройства большинства современных приборов.

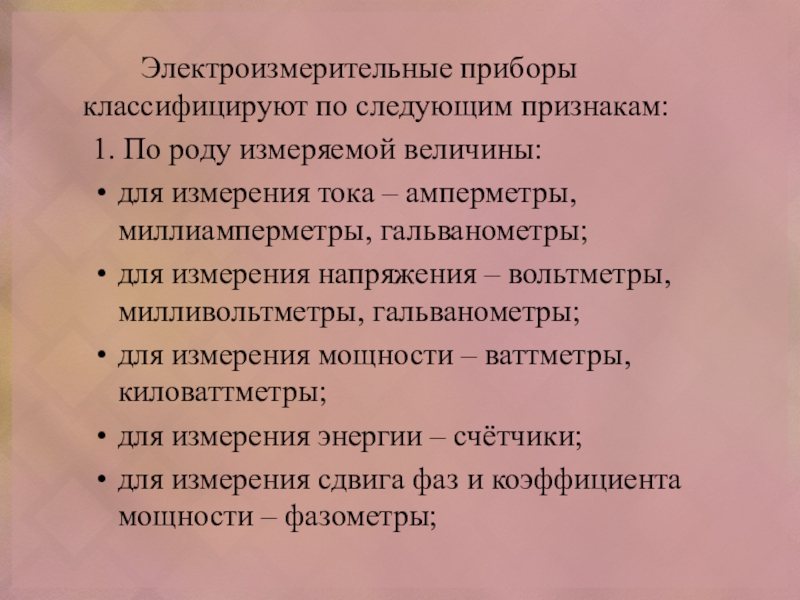

Электроизмерительные приборы – техническое устройство, с помощью которого происходит измерение электрических величин.

для измерения тока – амперметры, миллиамперметры, гальванометры;
для измерения напряжения – вольтметры, милливольтметры, гальванометры;
для измерения мощности – ваттметры, киловаттметры;
для измерения энергии – счётчики;
для измерения сдвига фаз и коэффициента мощности – фазометры;

мегомметры.

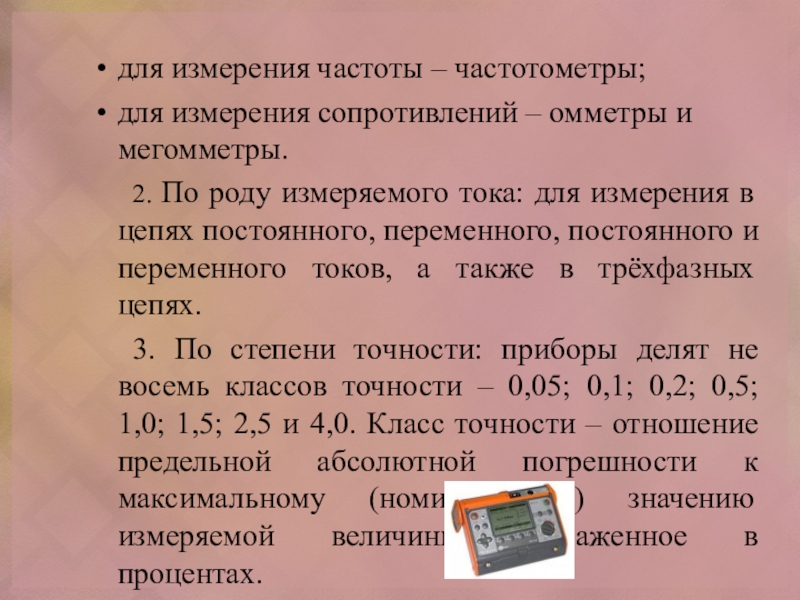

2. По роду измеряемого тока: для измерения в цепях постоянного, переменного, постоянного и переменного токов, а также в трёхфазных цепях.
3. По степени точности: приборы делят не восемь классов точности – 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5 и 4,0. Класс точности – отношение предельной абсолютной погрешности к максимальному (номинальному) значению измеряемой величины, выраженное в процентах.

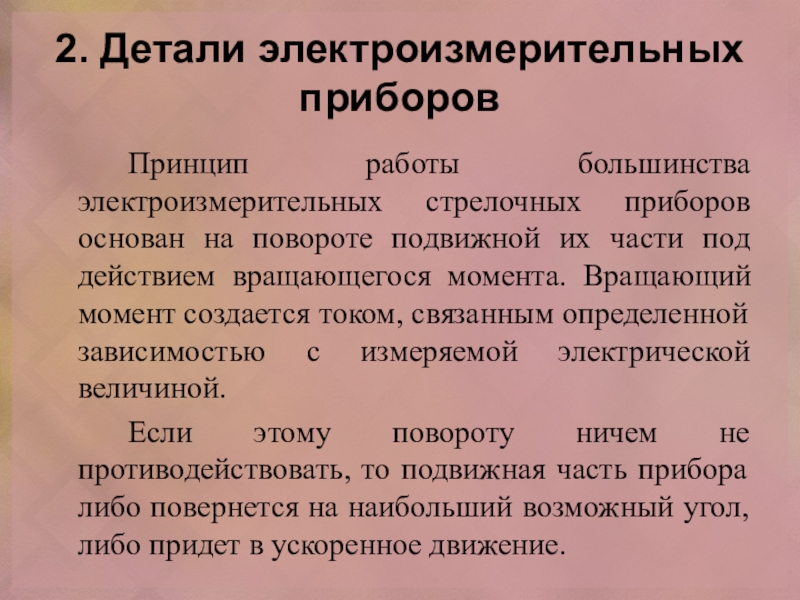

повороте подвижной их части под действием вращающегося момента. Вращающий момент создается током, связанным определенной зависимостью с измеряемой электрической величиной.
Если этому повороту ничем не противодействовать, то подвижная часть прибора либо повернется на наибольший возможный угол, либо придет в ускоренное движение.

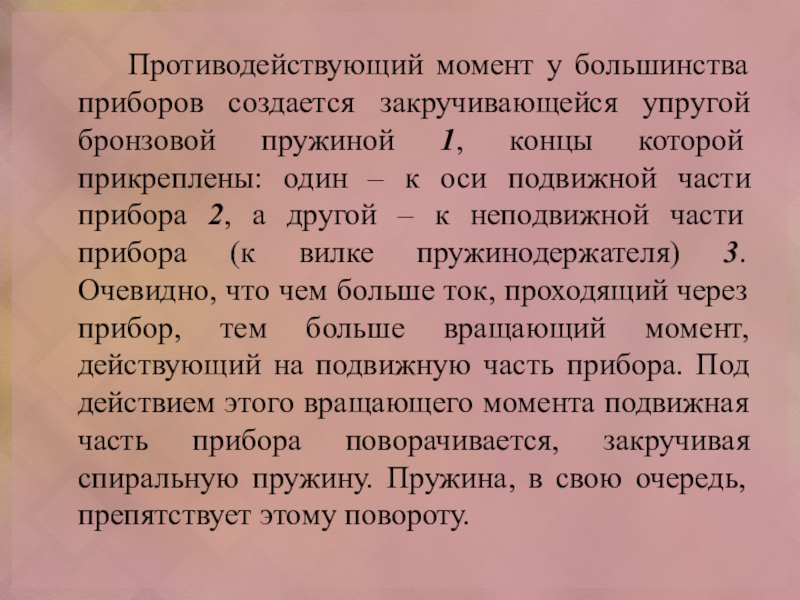

концы которой прикреплены: один – к оси подвижной части прибора 2, а другой – к неподвижной части прибора (к вилке пружинодержателя) 3. Очевидно, что чем больше ток, проходящий через прибор, тем больше вращающий момент, действующий на подвижную часть прибора. Под действием этого вращающего момента подвижная часть прибора поворачивается, закручивая спиральную пружину. Пружина, в свою очередь, препятствует этому повороту.

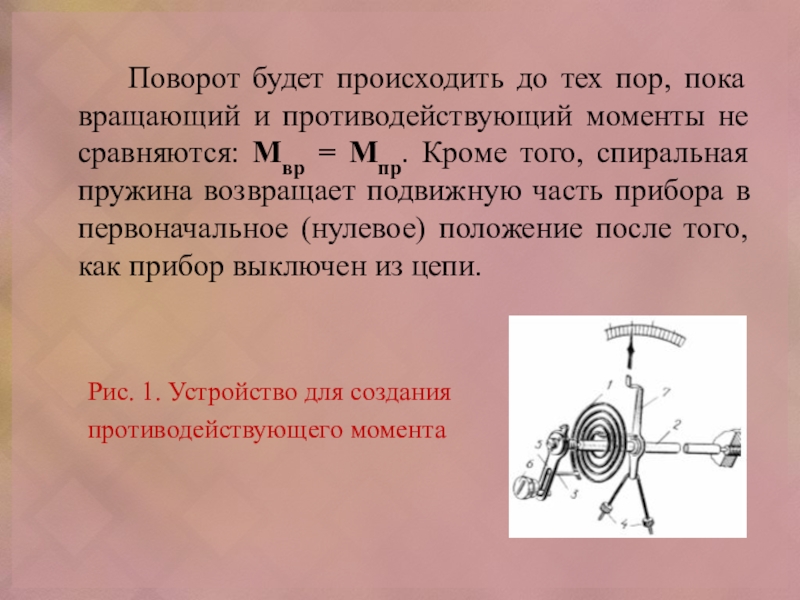

не сравняются: Мвр = Мпр. Кроме того, спиральная пружина возвращает подвижную часть прибора в первоначальное (нулевое) положение после того, как прибор выключен из цепи.


Рис. 1. Устройство для создания
противодействующего момента

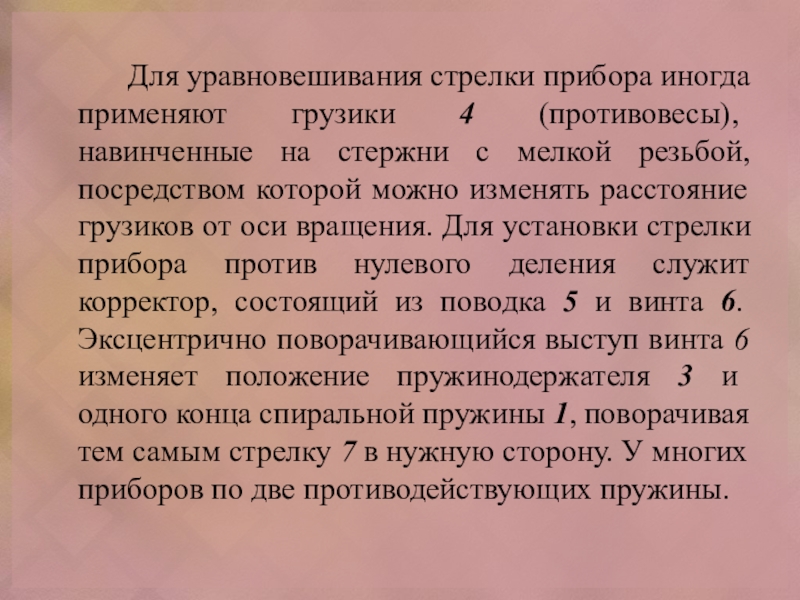

стержни с мелкой резьбой, посредством которой можно изменять расстояние грузиков от оси вращения. Для установки стрелки прибора против нулевого деления служит корректор, состоящий из поводка 5 и винта 6. Эксцентрично поворачивающийся выступ винта 6 изменяет положение пружинодержателя 3 и одного конца спиральной пружины 1, поворачивая тем самым стрелку 7 в нужную сторону. У многих приборов по две противодействующих пружины.

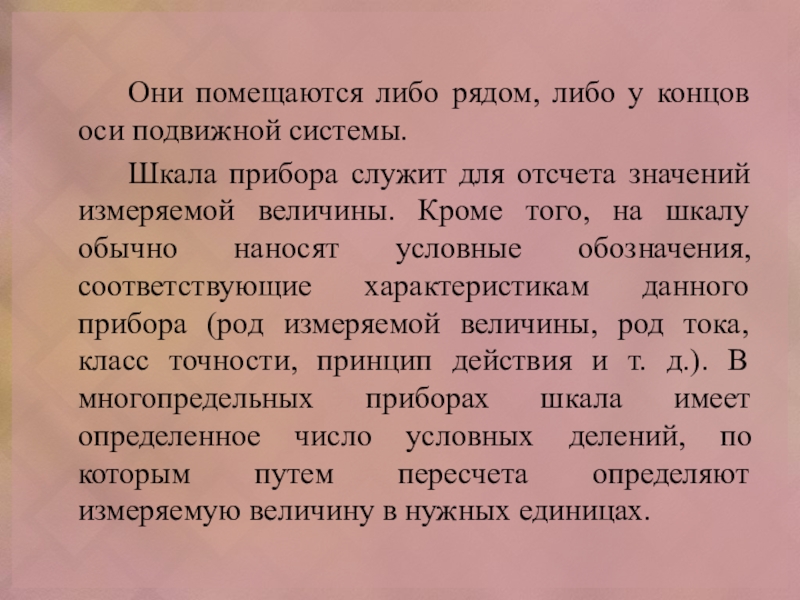

служит для отсчета значений измеряемой величины. Кроме того, на шкалу обычно наносят условные обозначения, соответствующие характеристикам данного прибора (род измеряемой величины, род тока, класс точности, принцип действия и т. д.). В многопредельных приборах шкала имеет определенное число условных делений, по которым путем пересчета определяют измеряемую величину в нужных единицах.

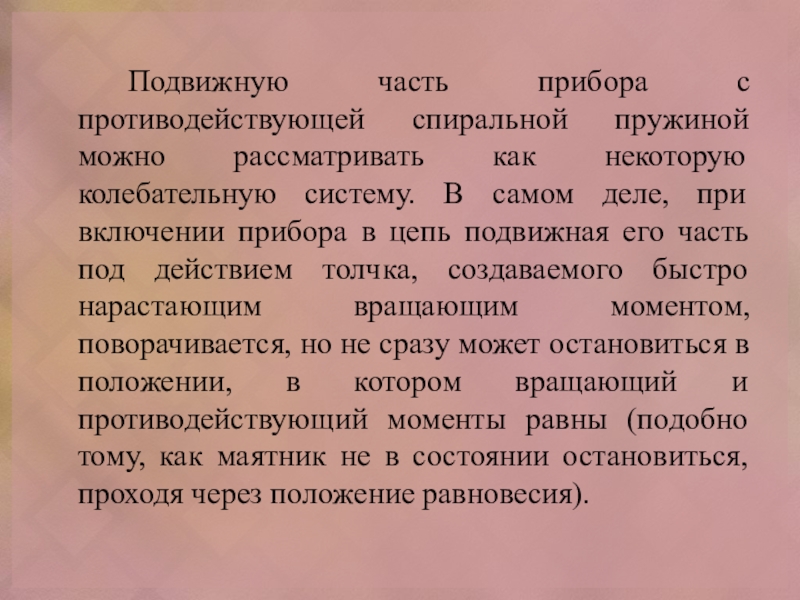

колебательную систему. В самом деле, при включении прибора в цепь подвижная его часть под действием толчка, создаваемого быстро нарастающим вращающим моментом, поворачивается, но не сразу может остановиться в положении, в котором вращающий и противодействующий моменты равны (подобно тому, как маятник не в состоянии остановиться, проходя через положение равновесия).

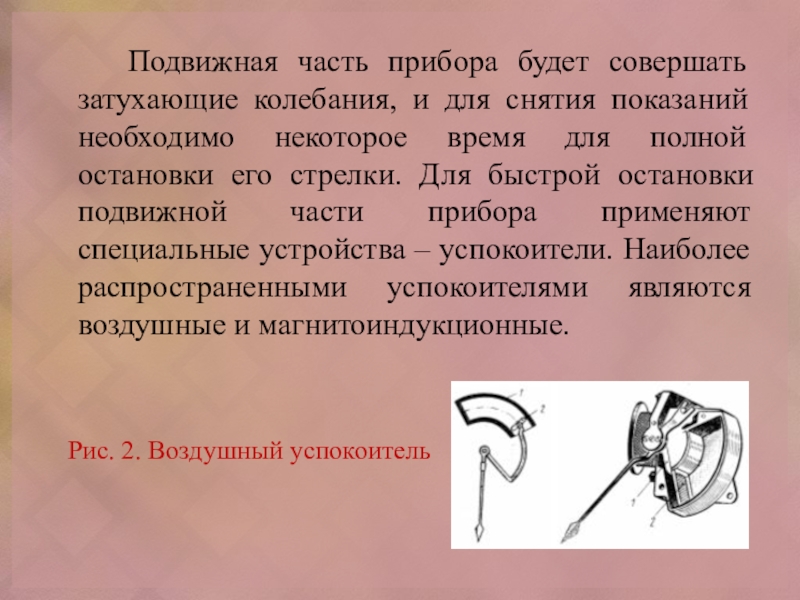

необходимо некоторое время для полной остановки его стрелки. Для быстрой остановки подвижной части прибора применяют специальные устройства – успокоители. Наиболее распространенными успокоителями являются воздушные и магнитоиндукционные.


Рис. 2. Воздушный успокоитель

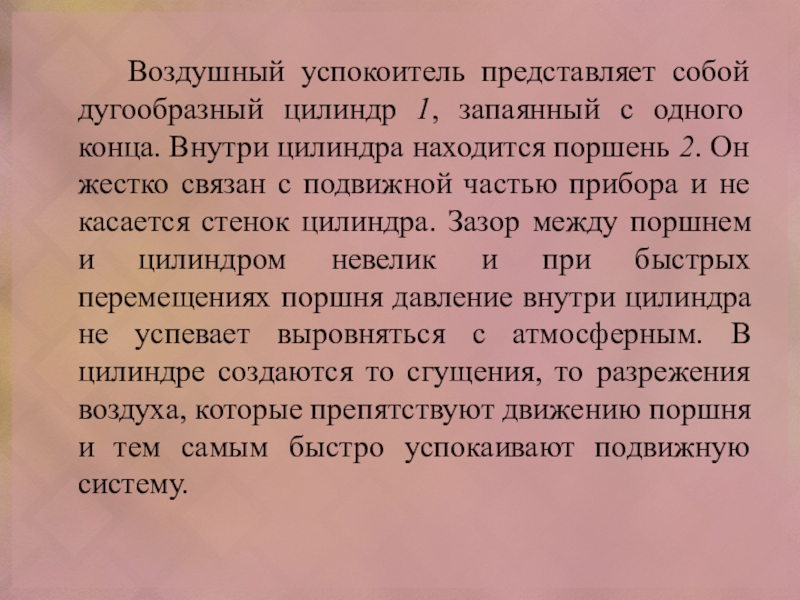

Внутри цилиндра находится поршень 2. Он жестко связан с подвижной частью прибора и не касается стенок цилиндра. Зазор между поршнем и цилиндром невелик и при быстрых перемещениях поршня давление внутри цилиндра не успевает выровняться с атмосферным. В цилиндре создаются то сгущения, то разрежения воздуха, которые препятствуют движению поршня и тем самым быстро успокаивают подвижную систему.

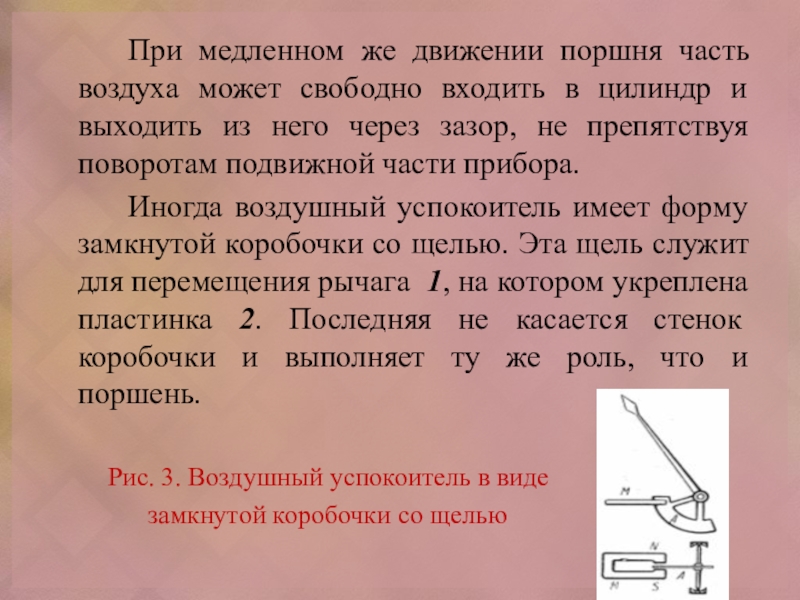

цилиндр и выходить из него через зазор, не препятствуя поворотам подвижной части прибора.
Иногда воздушный успокоитель имеет форму замкнутой коробочки со щелью. Эта щель служит для перемещения рычага 1, на котором укреплена пластинка 2. Последняя не касается стенок коробочки и выполняет ту же роль, что и поршень.

Рис. 3. Воздушный успокоитель в виде
замкнутой коробочки со щелью

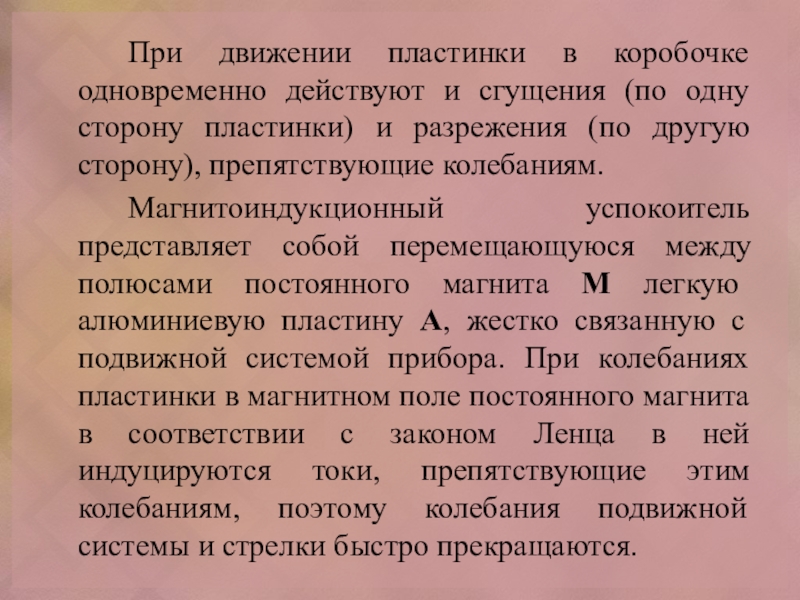

сторону пластинки) и разрежения (по другую сторону), препятствующие колебаниям.
Магнитоиндукционный успокоитель представляет собой перемещающуюся между полюсами постоянного магнита М легкую алюминиевую пластину А, жестко связанную с подвижной системой прибора. При колебаниях пластинки в магнитном поле постоянного магнита в соответствии с законом Ленца в ней индуцируются токи, препятствующие этим колебаниям, поэтому колебания подвижной системы и стрелки быстро прекращаются.

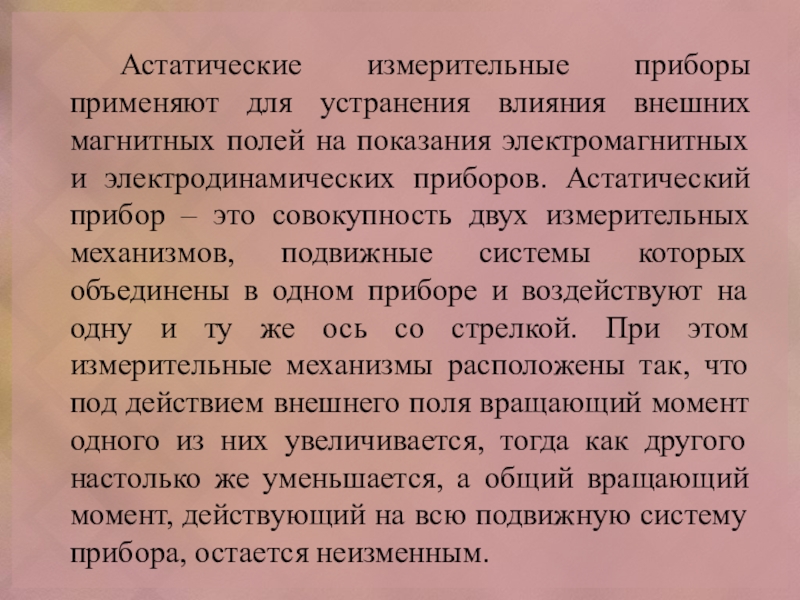

показания электромагнитных и электродинамических приборов. Астатический прибор – это совокупность двух измерительных механизмов, подвижные системы которых объединены в одном приборе и воздействуют на одну и ту же ось со стрелкой. При этом измерительные механизмы расположены так, что под действием внешнего поля вращающий момент одного из них увеличивается, тогда как другого настолько же уменьшается, а общий вращающий момент, действующий на всю подвижную систему прибора, остается неизменным.

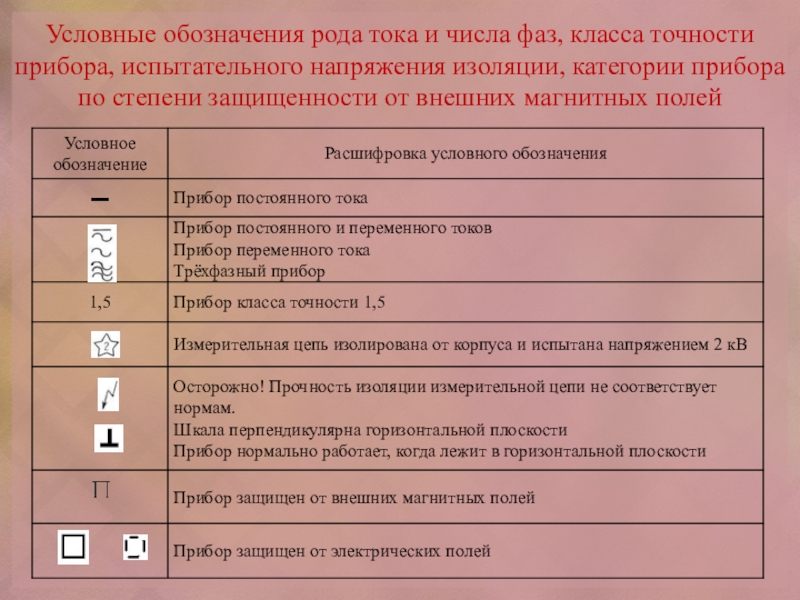

напряжения изоляции, категории прибора по степени защищенности от внешних магнитных полей

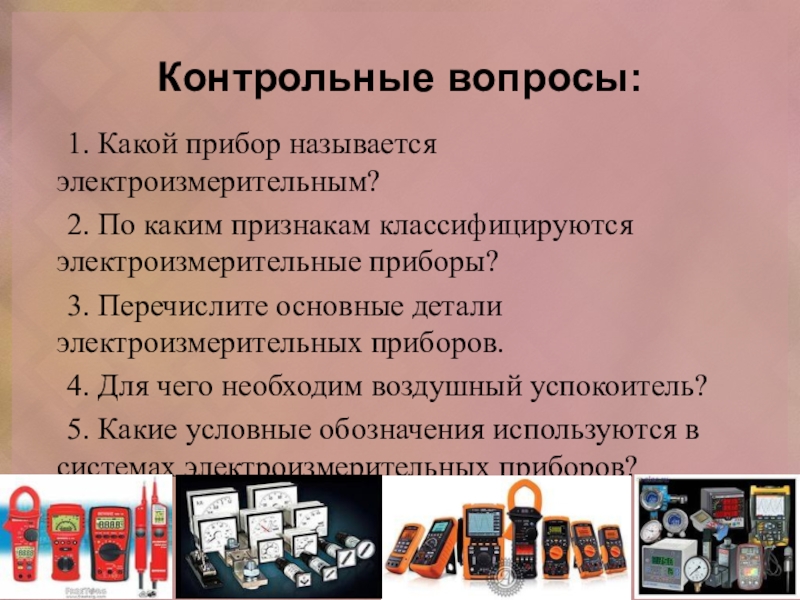

приборы?
3. Перечислите основные детали электроизмерительных приборов.
4. Для чего необходим воздушный успокоитель?

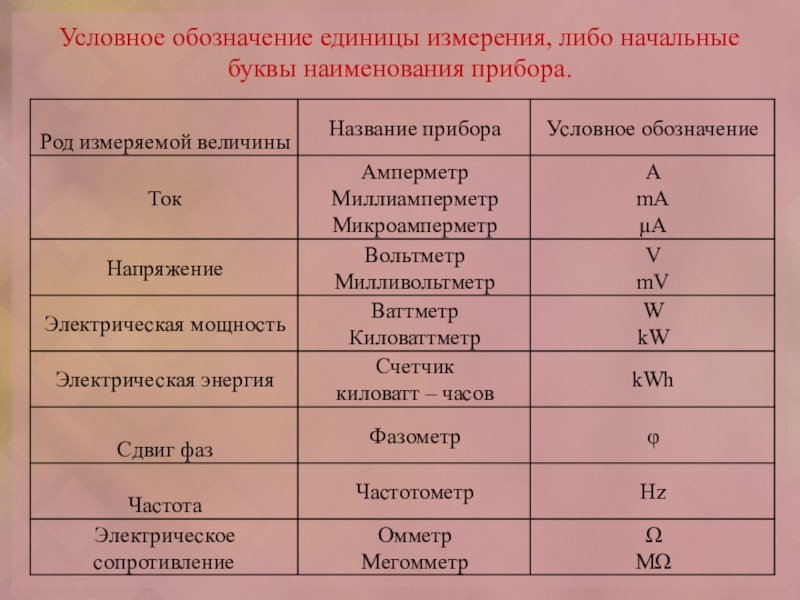

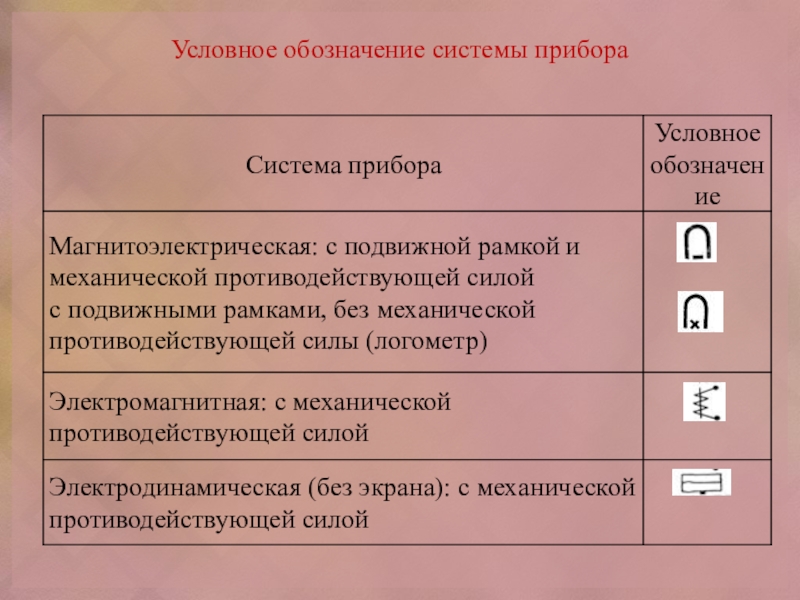

5. Какие условные обозначения используются в системах электроизмерительных приборов?
