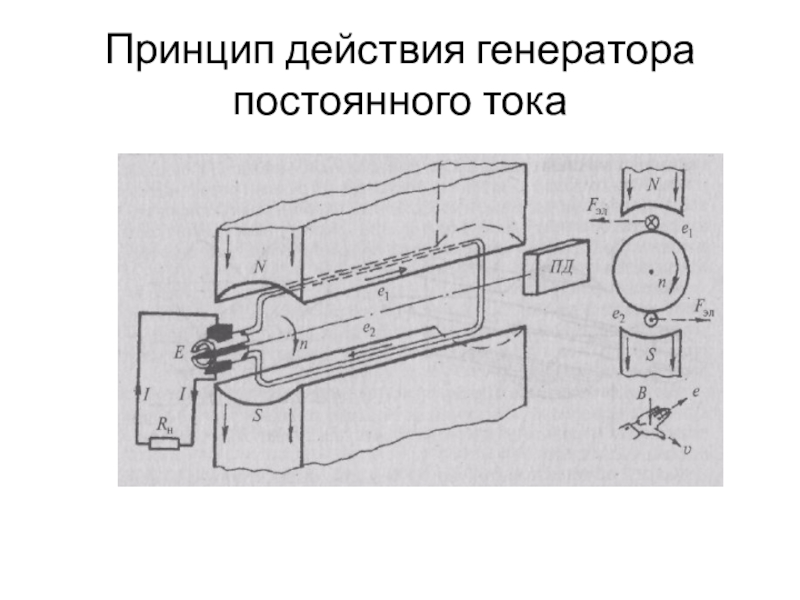

- 8. Принцип действия генератора постоянного тока

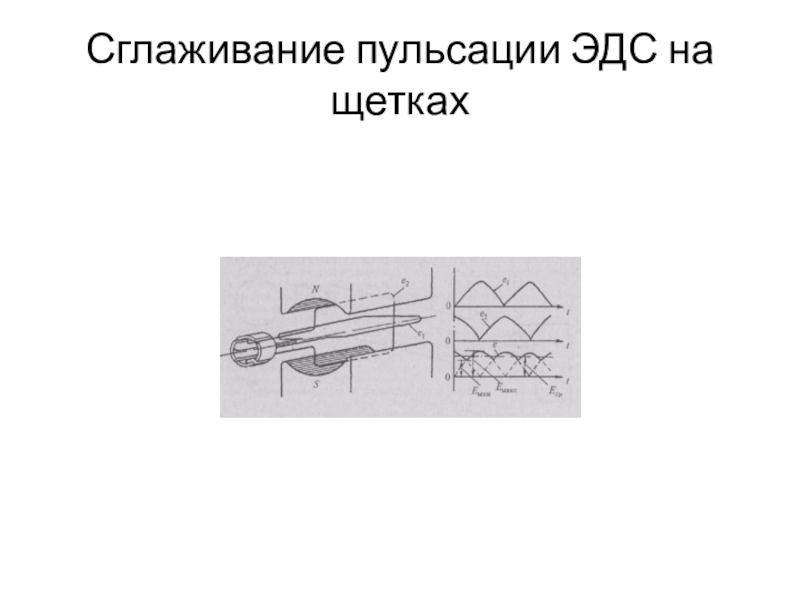

- 9. Сглаживание пульсации ЭДС на щетках

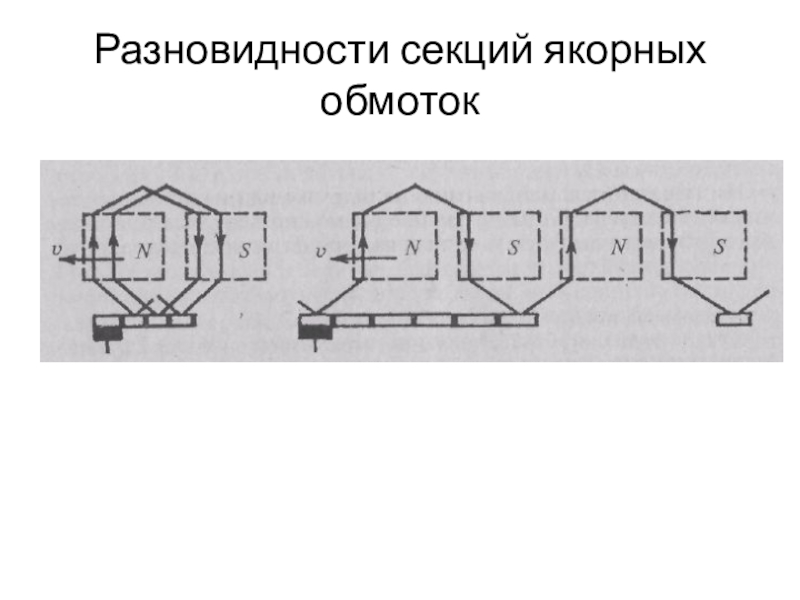

- 10. Разновидности секций якорных обмоток

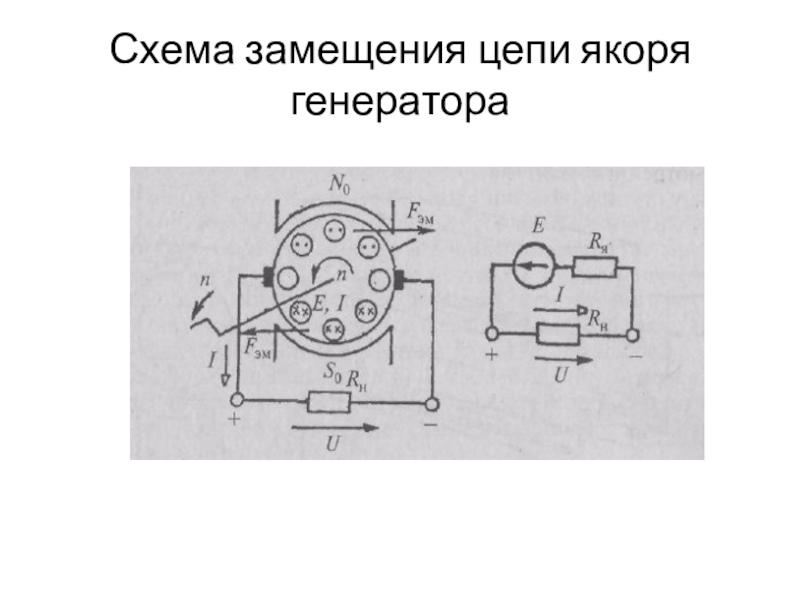

- 11. Схема замещения цепи якоря генератора

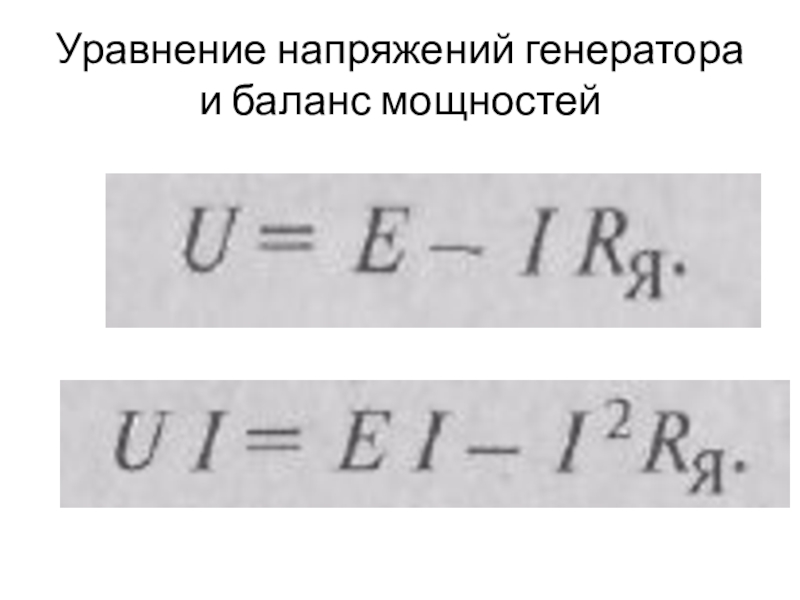

- 12. Уравнение напряжений генератора и баланс мощностей

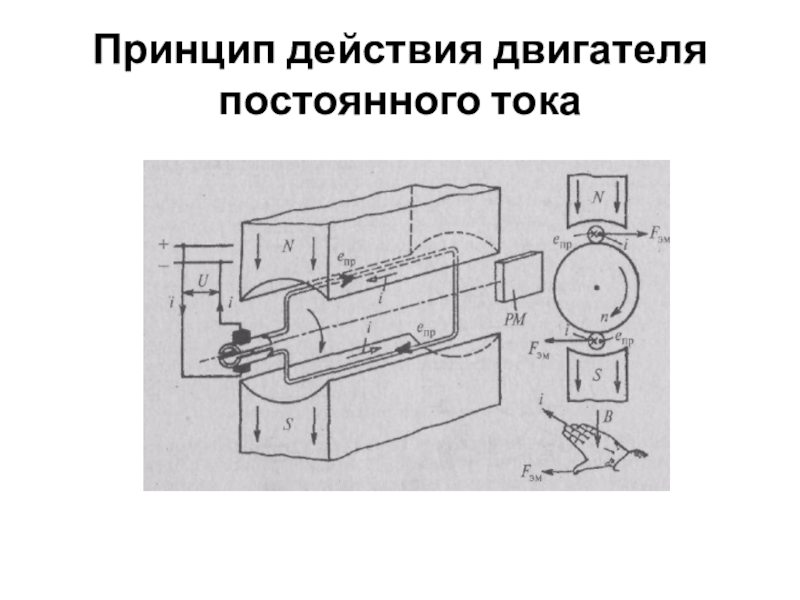

- 13. Принцип действия двигателя постоянного тока

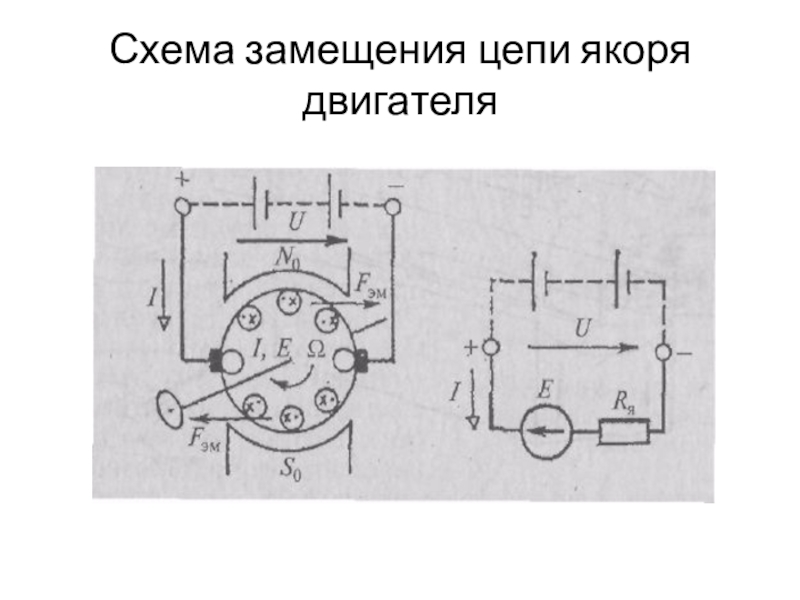

- 14. Схема замещения цепи якоря двигателя

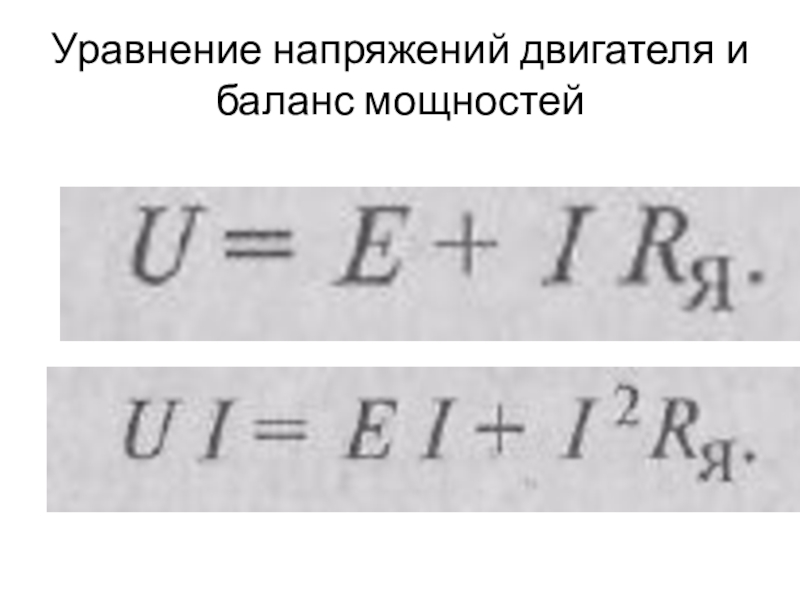

- 15. Уравнение напряжений двигателя и баланс мощностей
- 16. Электрическая, электромагнитная и механическая мощности двигателяЭлектрическая мощность
- 17. Магнитная цепь машины постоянного токаМагнитная цепь машины
- 18. Геометрические и физические нейтралиЛинии симметрии, делящие пространство
- 19. Расположение и включение добавочных полюсовДобавочные полюсы устанавливаются

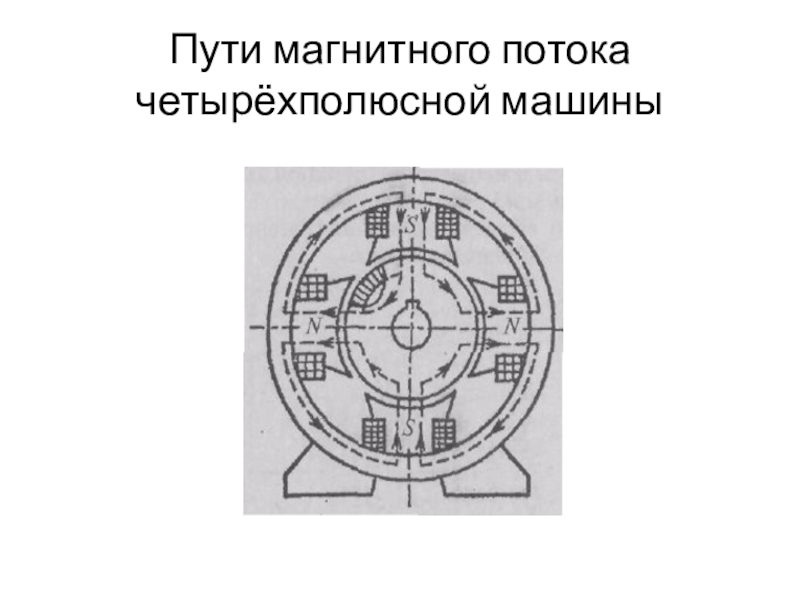

- 20. Пути магнитного потока четырёхполюсной машины
- 21. Электрическая главная и вспомогательная цепи машиныЭлектрическая главная

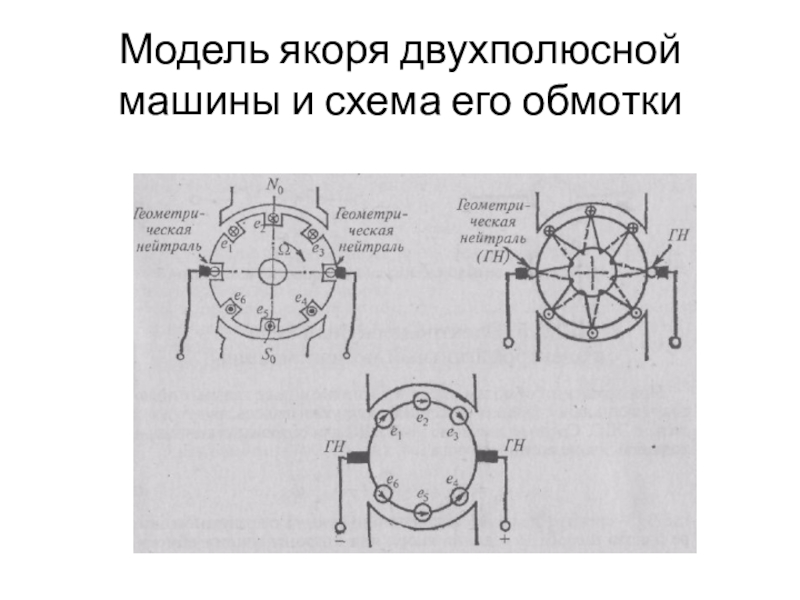

- 22. Модель якоря двухполюсной машины и схема его обмотки

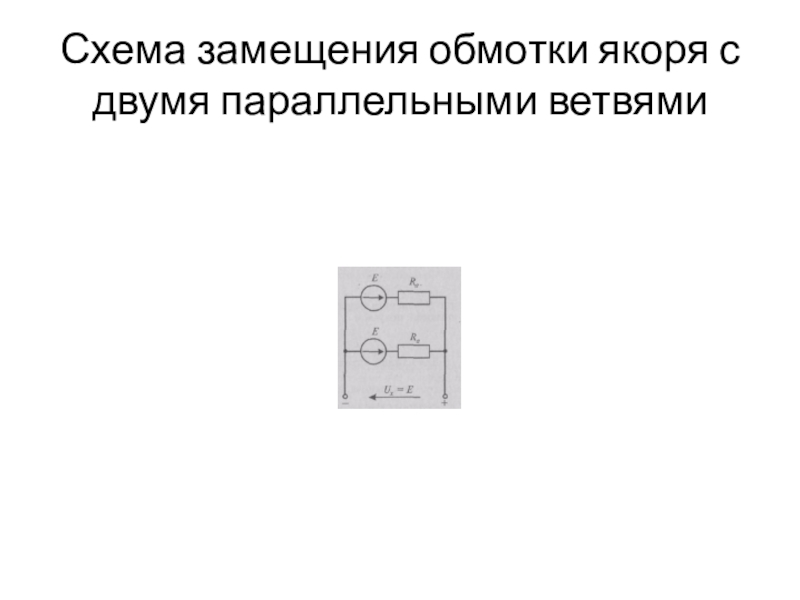

- 23. Схема замещения обмотки якоря с двумя параллельными ветвями

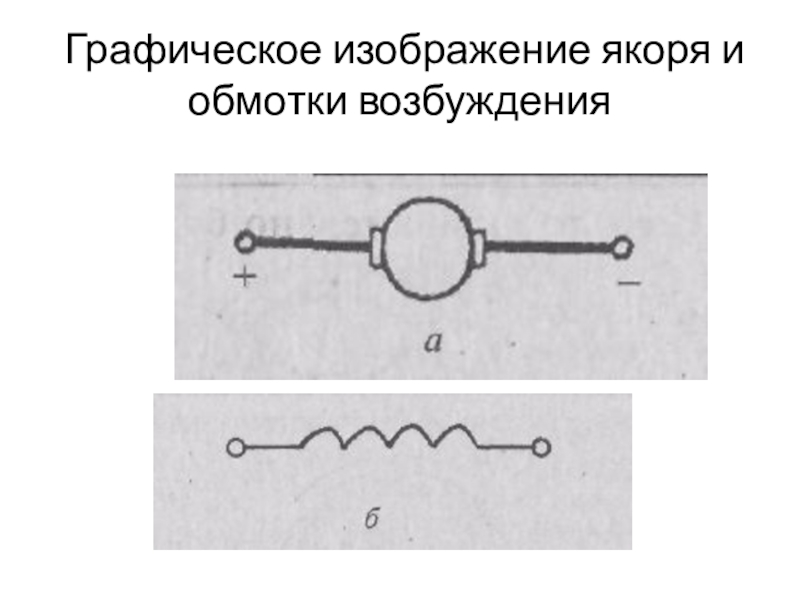

- 24. Графическое изображение якоря и обмотки возбуждения
- 25. Электродвижущая сила и электромагнитный момент машиныгде
- 26. ЭДС машины 2а — число параллельных ветвей

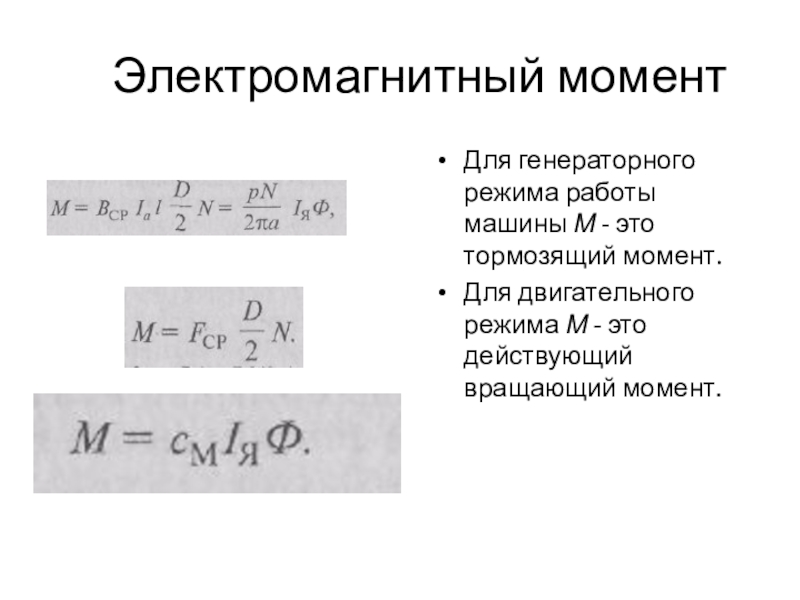

- 27. Электромагнитный момент Для генераторного режима работы машины
- 28. Основное магнитное полеПри холостом ходе машины (отсутствует
- 29. Магнитное поле якоря Когда же машина работает
- 30. Реакция якоряВ работающей под нагрузкой машине магнитное
- 31. Влияние реакции якоря на качество работы машины Негативное
- 32. Расположение и включение добавочных полюсов
- 33. Расположение и включение добавочных полюсовДобавочные полюсы устанавливаются

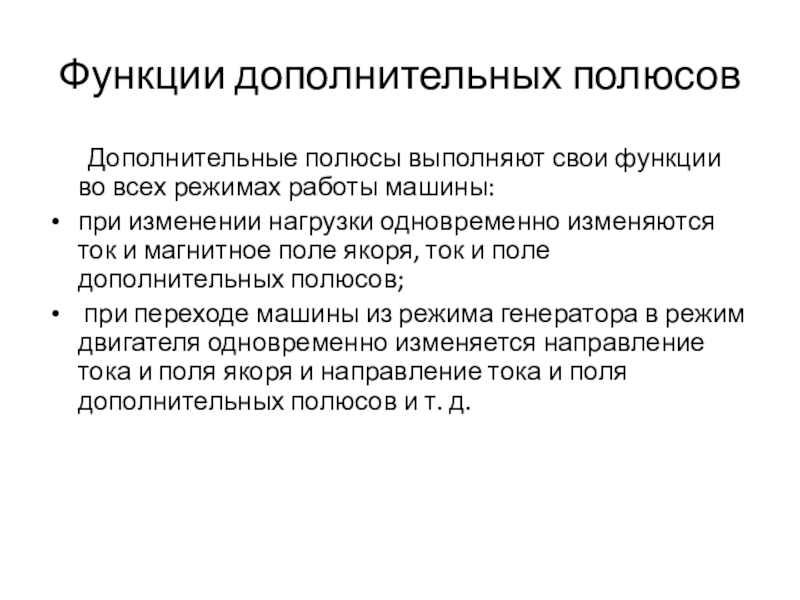

- 34. Функции дополнительных полюсов Дополнительные полюсы выполняют свои функции
- 35. Способы возбуждения машин постоянного тока Под

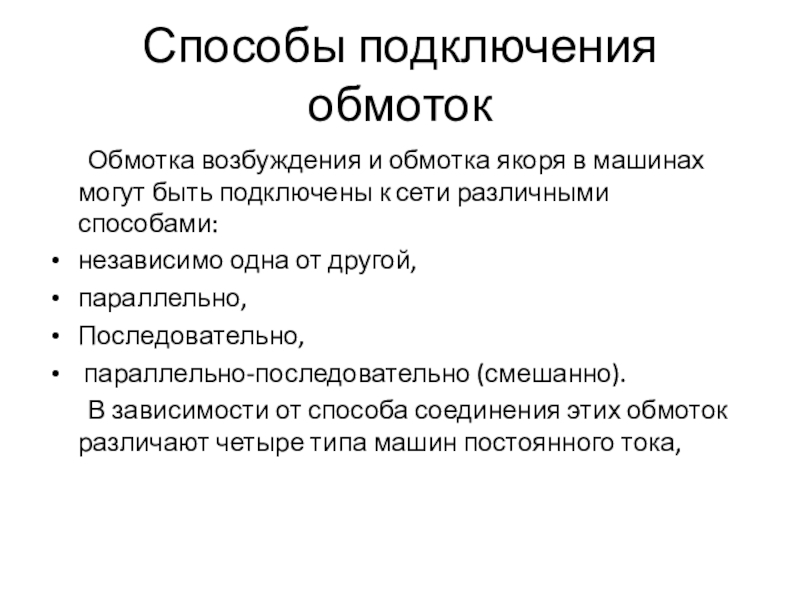

- 36. Способы подключения обмоток Обмотка возбуждения и обмотка якоря

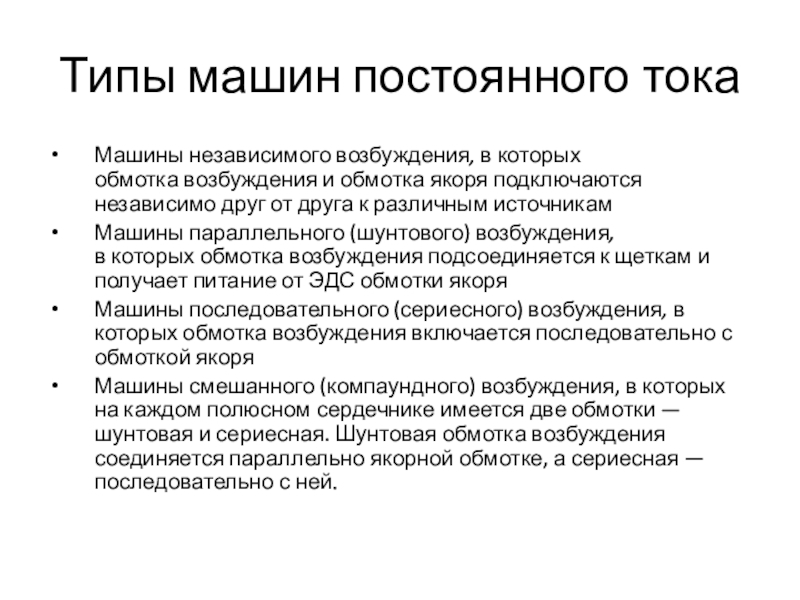

- 37. Типы машин постоянного токаМашины независимого возбуждения, в

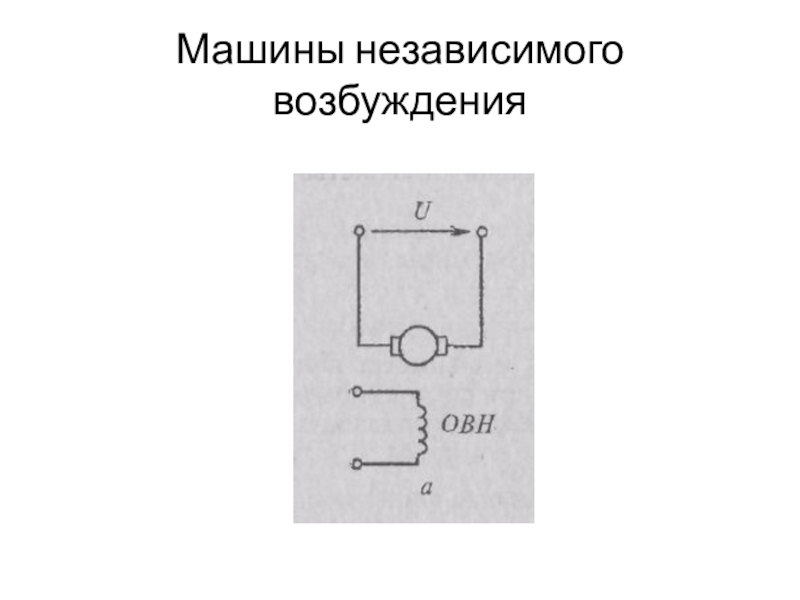

- 38. Машины независимого возбуждения

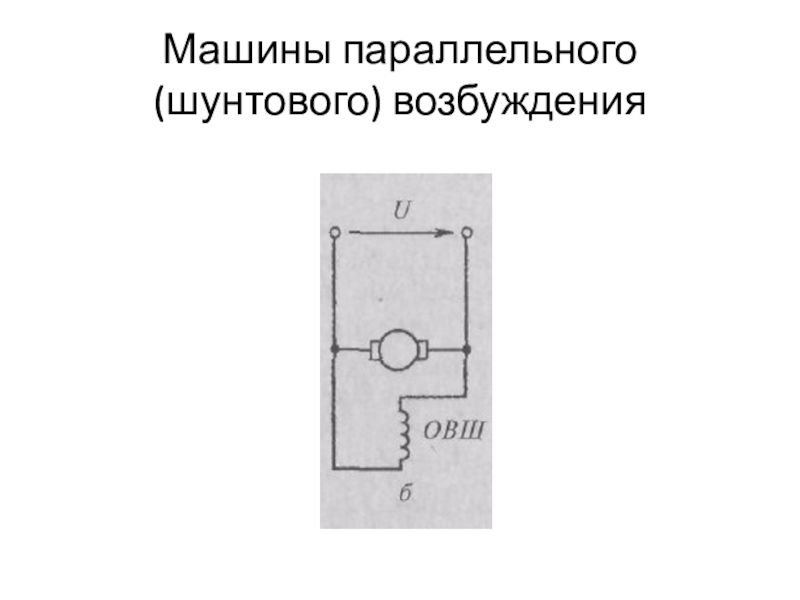

- 39. Машины параллельного (шунтового) возбуждения

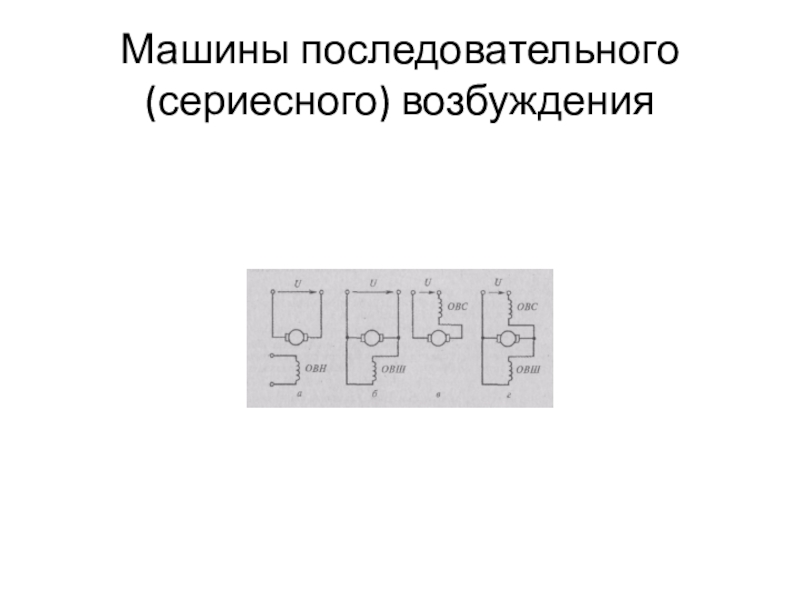

- 40. Машины последовательного (сериесного) возбуждения
- 41. Машины смешанного (компаундного) возбуждения
- 42. Основные параметры генераторовВырабатываемая мощность Р Напряжение

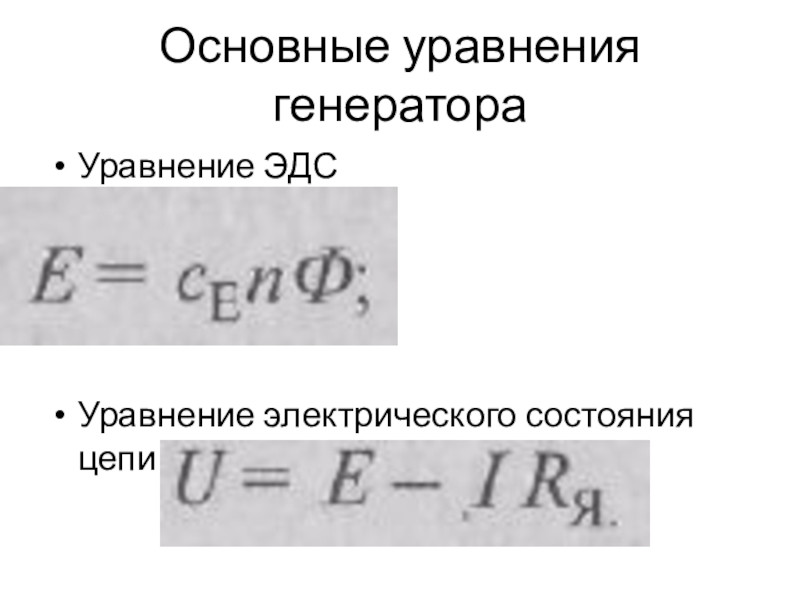

- 43. Основные уравнения генератораУравнение ЭДСУравнение электрического состояния цепи якоря

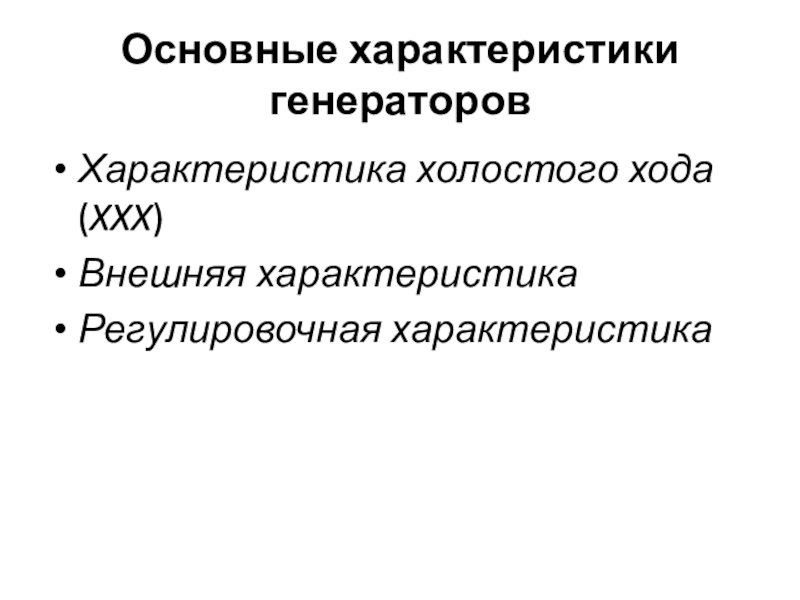

- 44. Основные характеристики генераторовХарактеристика холостого хода (XXX) Внешняя характеристика Регулировочная характеристика

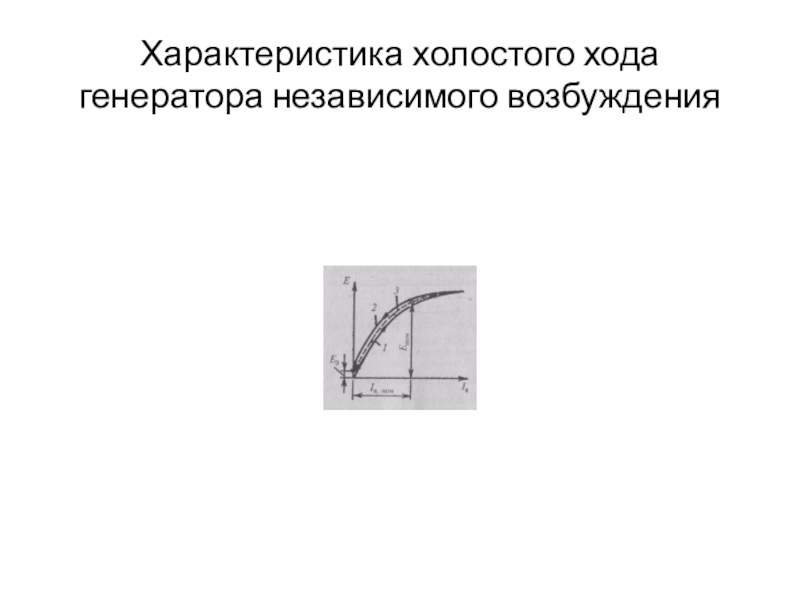

- 45. Характеристика холостого хода (XXX)Характеристика холостого хода (XXX)

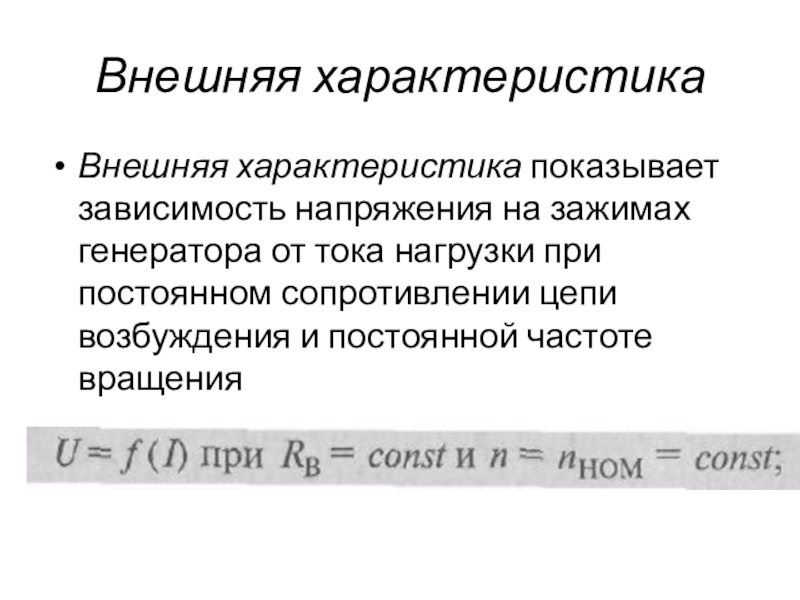

- 46. Внешняя характеристикаВнешняя характеристика показывает зависимость напряжения на

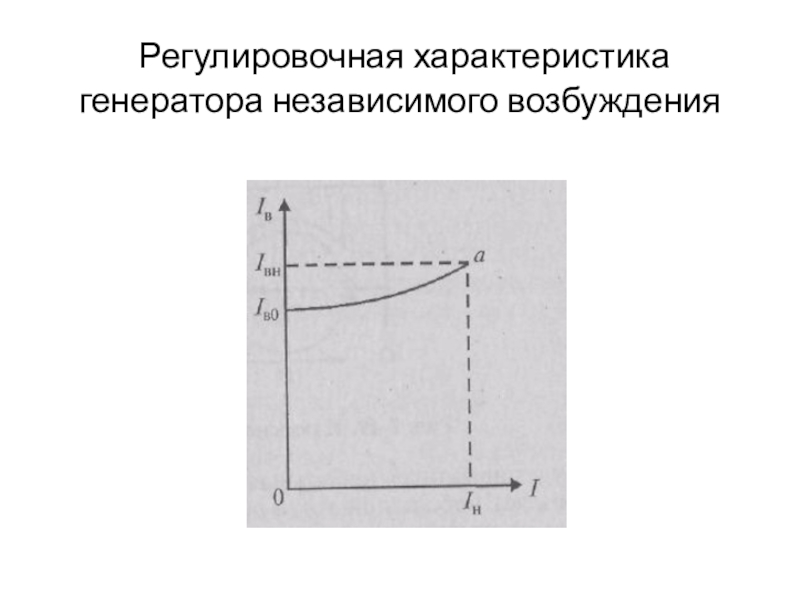

- 47. Регулировочная характеристикаРегулировочная характеристика показывает зависимость тока возбуждения
- 48. Характеристики генератора независимого возбуждения

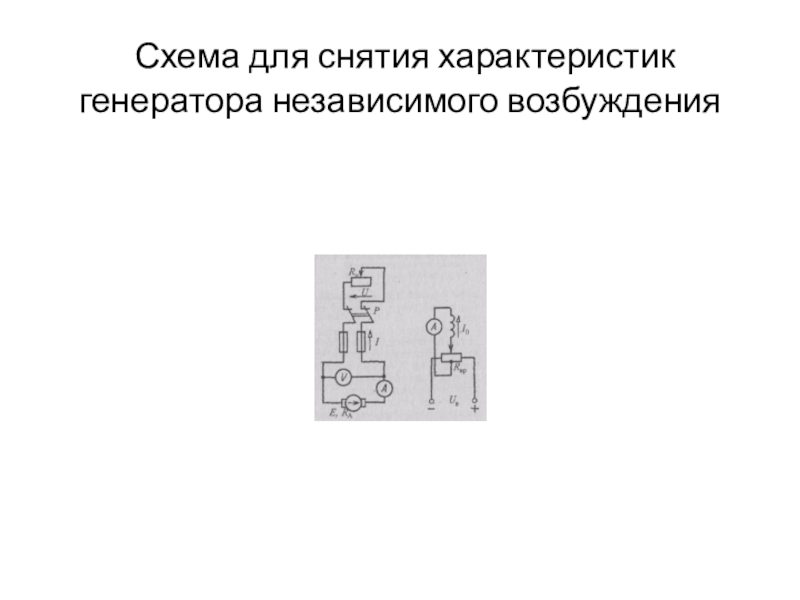

- 49. Схема для снятия характеристик генератора независимого возбуждения
- 50. Характеристика холостого хода генератора независимого возбуждения
- 51. Внешняя характеристика генератора независимого возбуждения
- 52. Регулировочная характеристика генератора независимого возбуждения

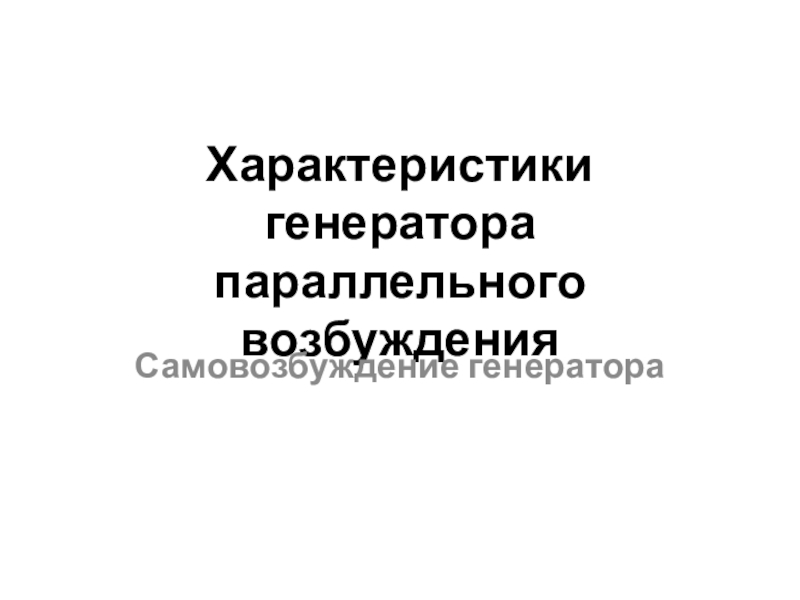

- 53. Характеристики генератора параллельного возбужденияСамовозбуждение генератора
- 54. Самовозбуждение генератора При вращении якоря с номинальной

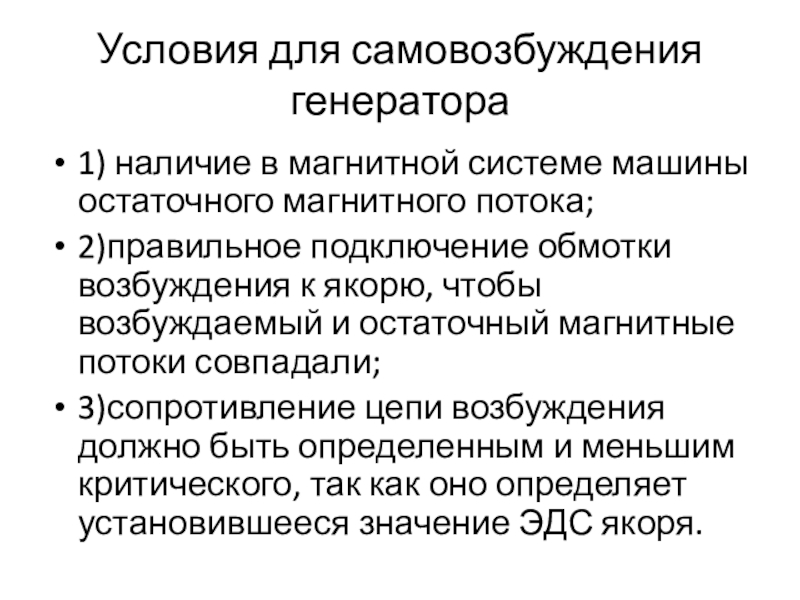

- 55. Условия для самовозбуждения генератора1) наличие в магнитной
- 56. К пояснению самовозбуждения генератора

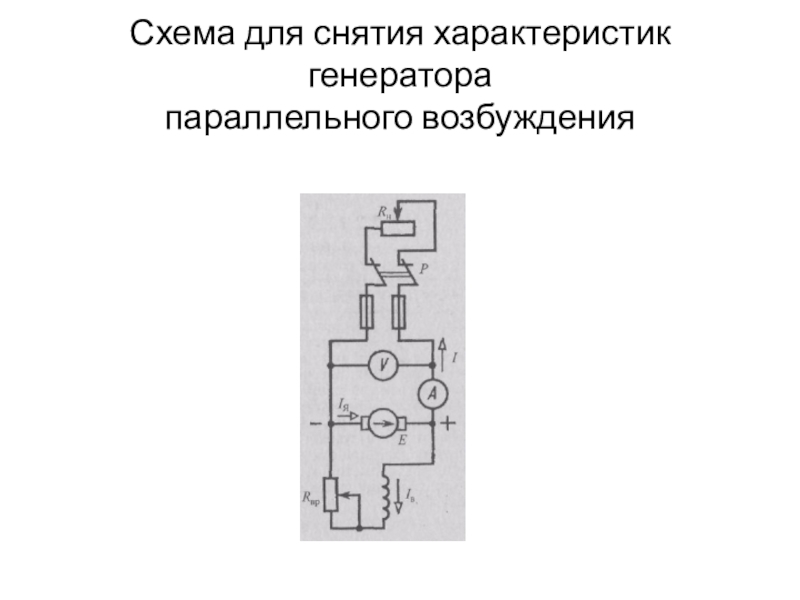

- 57. Схема для снятия характеристик генератора параллельного возбуждения
- 58. Характеристика холостого хода генератора параллельного возбуждения
- 59. Характеристика холостого хода генератора параллельного возбуждения

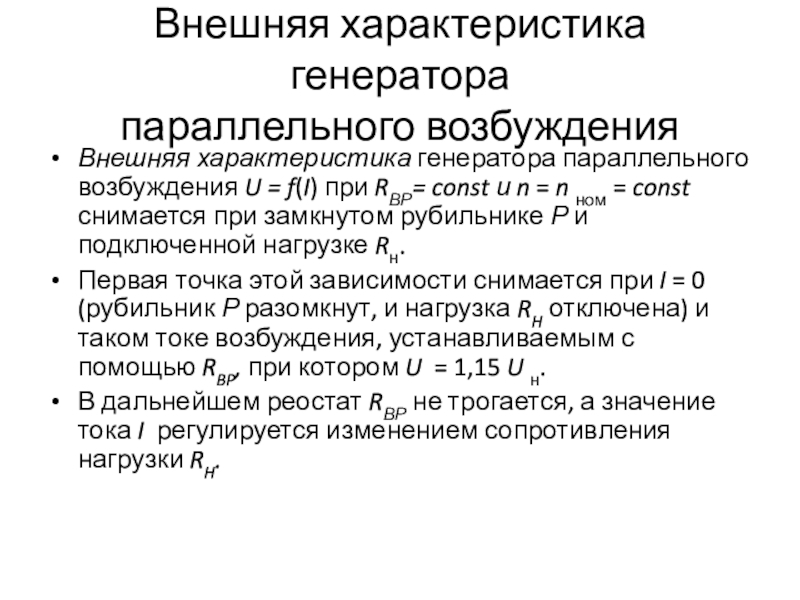

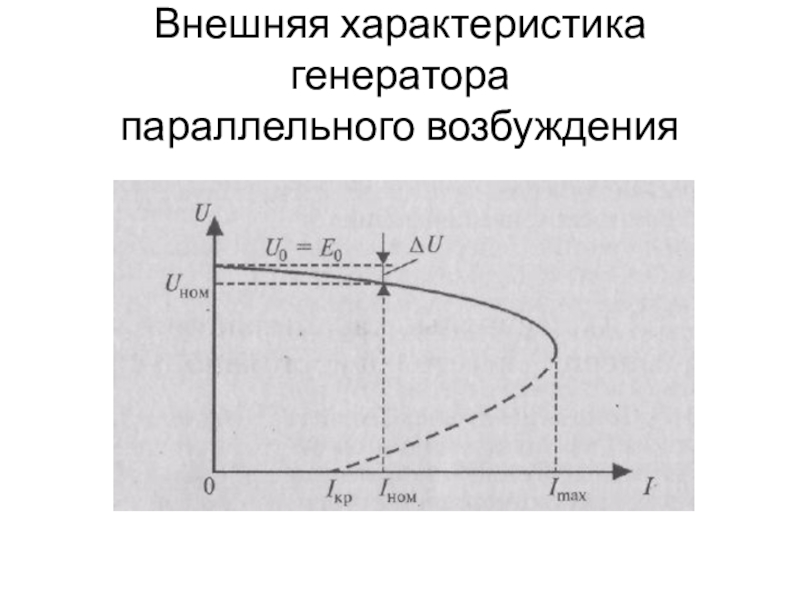

- 60. Внешняя характеристика генератора параллельного возбужденияВнешняя характеристика
- 61. Внешняя характеристика генератора параллельного возбуждения

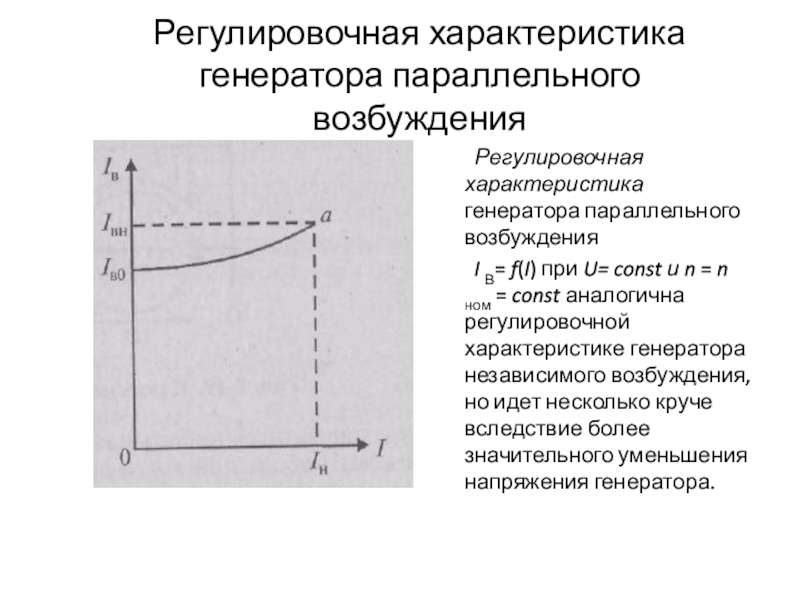

- 62. Регулировочная характеристика генератора параллельного возбуждения Регулировочная характеристика генератора

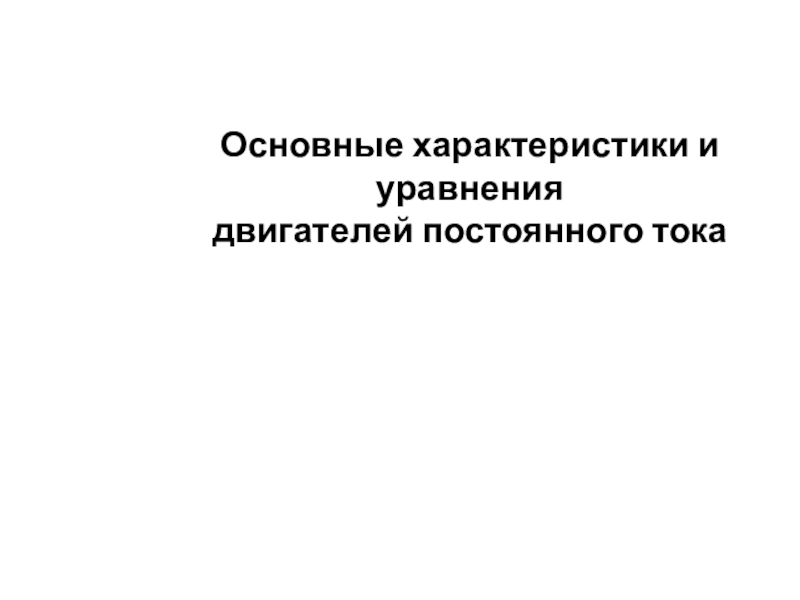

- 63. Основные характеристики и уравнения двигателей постоянного тока

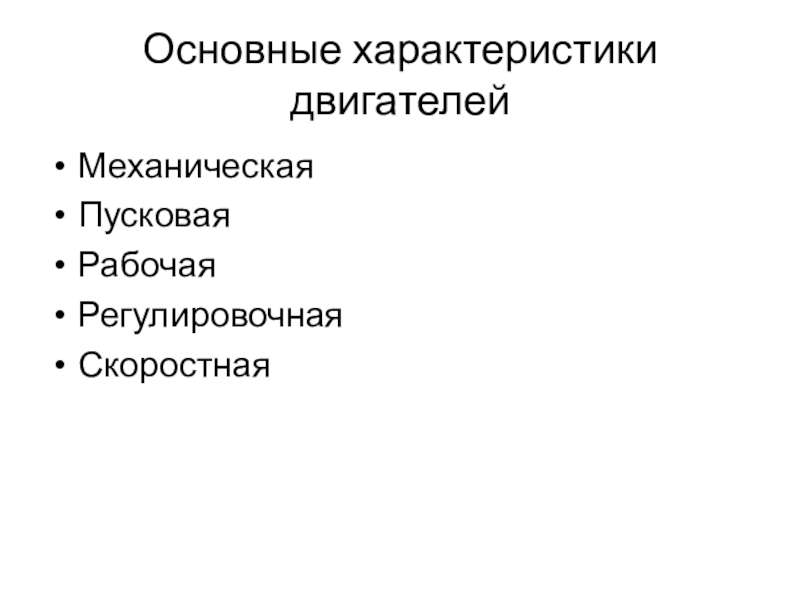

- 64. Основные характеристики двигателейМеханическаяПусковаяРабочаяРегулировочнаяСкоростная

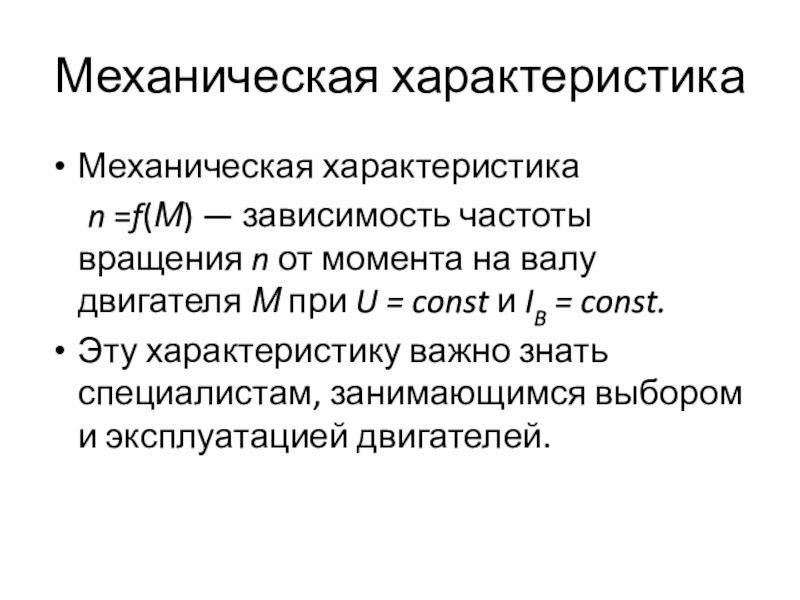

- 65. Механическая характеристикаМеханическая характеристика n =f(М) — зависимость

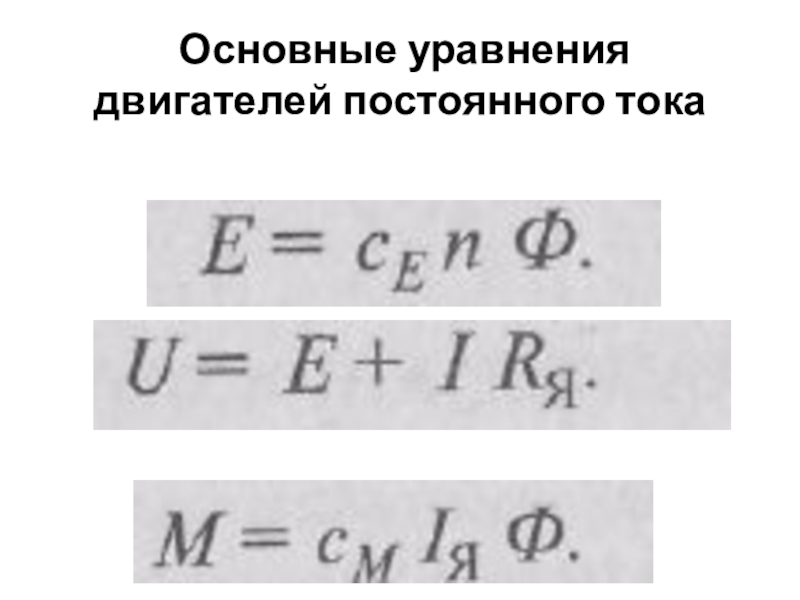

- 66. Основные уравнения двигателей постоянного тока

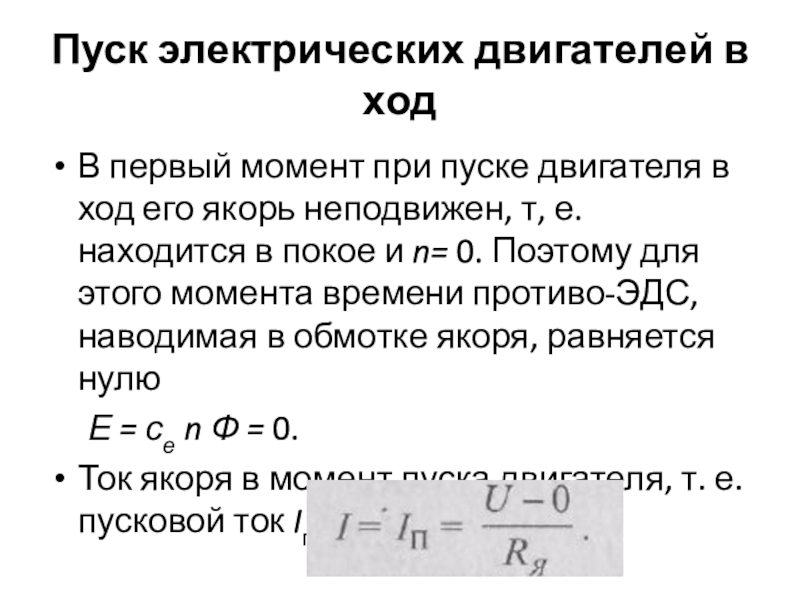

- 67. Пуск электрических двигателей в ход В первый
- 68. Пусковой ток двигателяПри включении двигателя на постоянное

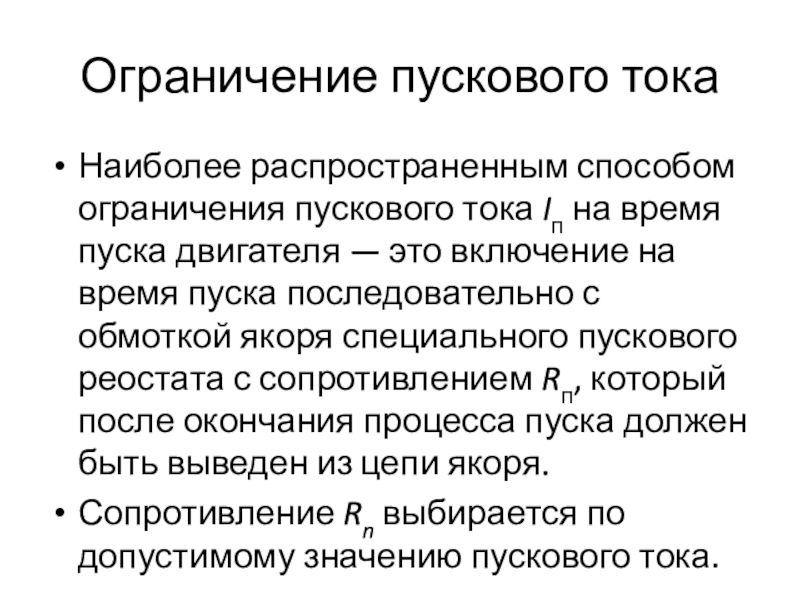

- 69. Ограничение пускового токаНаиболее распространенным способом ограничения пускового

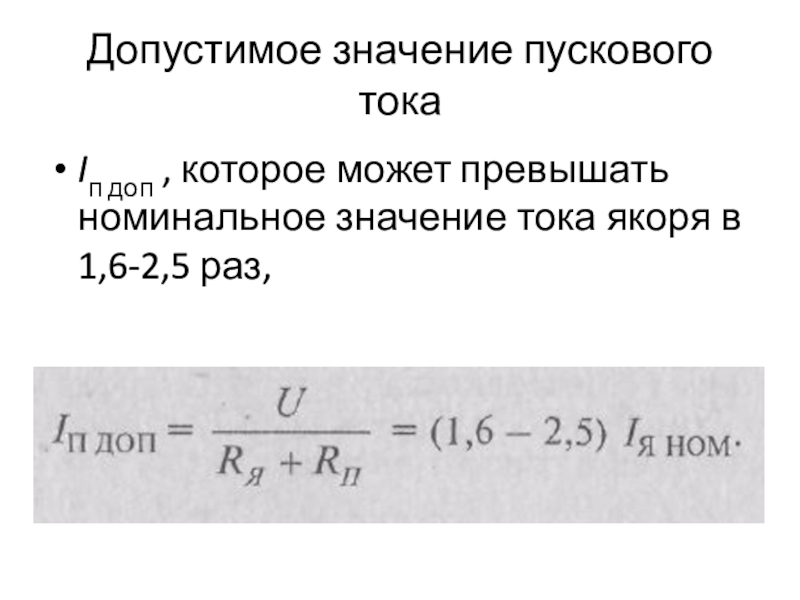

- 70. Допустимое значение пускового токаIп доп , которое

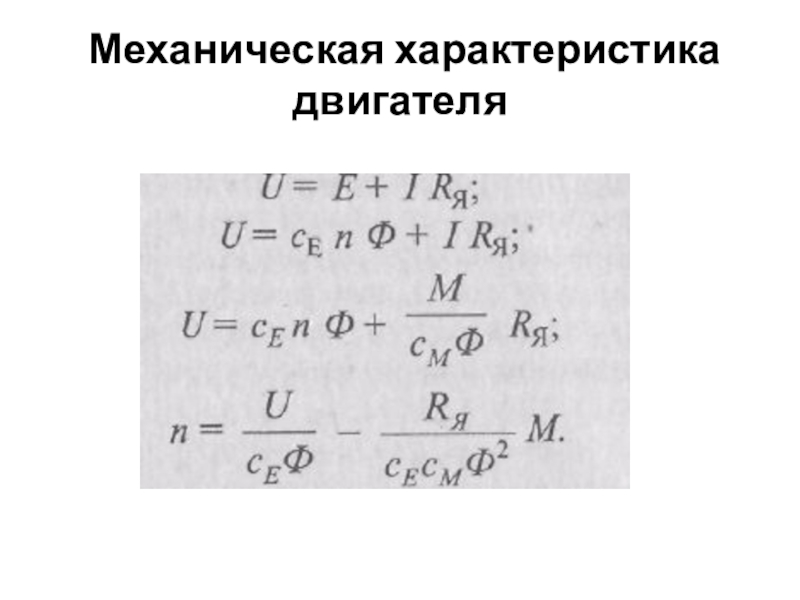

- 71. Механическая характеристика двигателя

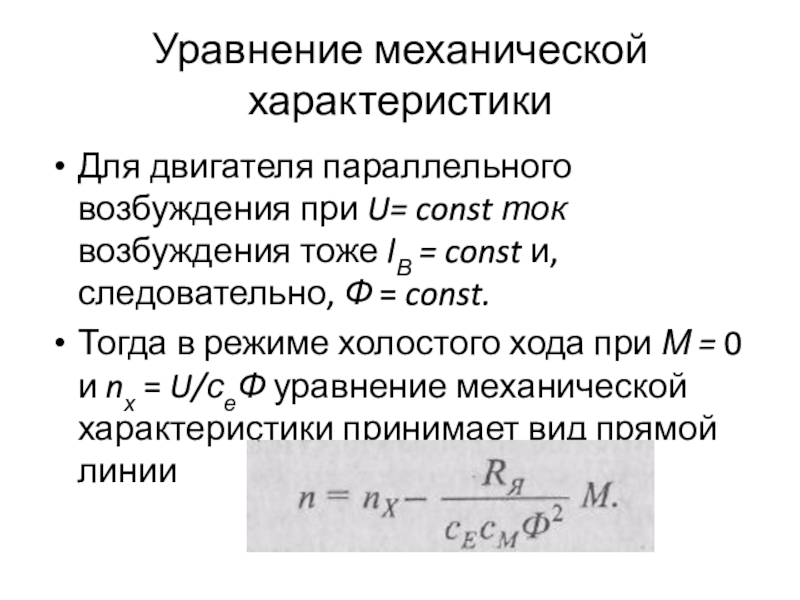

- 72. Уравнение механической характеристикиДля двигателя параллельного возбуждения при
- 73. Механические характеристики двигателя параллельного возбуждения

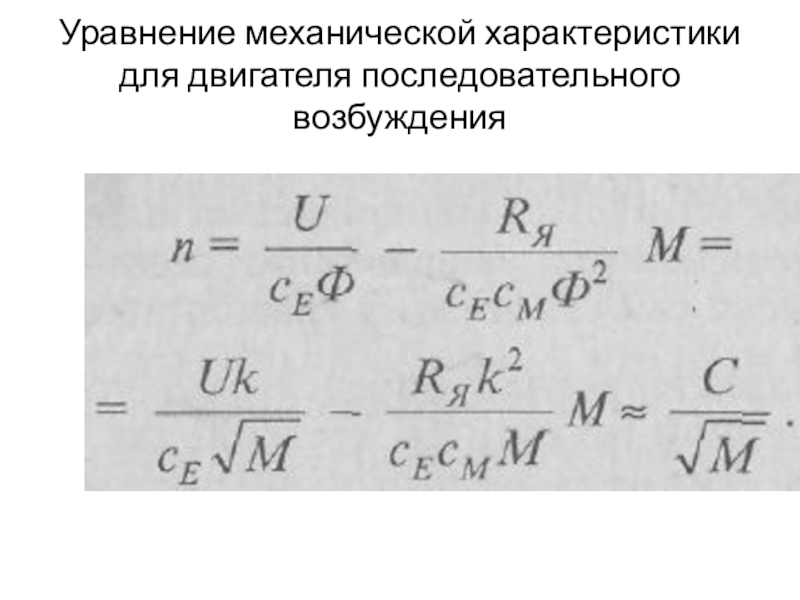

- 74. Уравнение механической характеристики для двигателя последовательного возбуждения

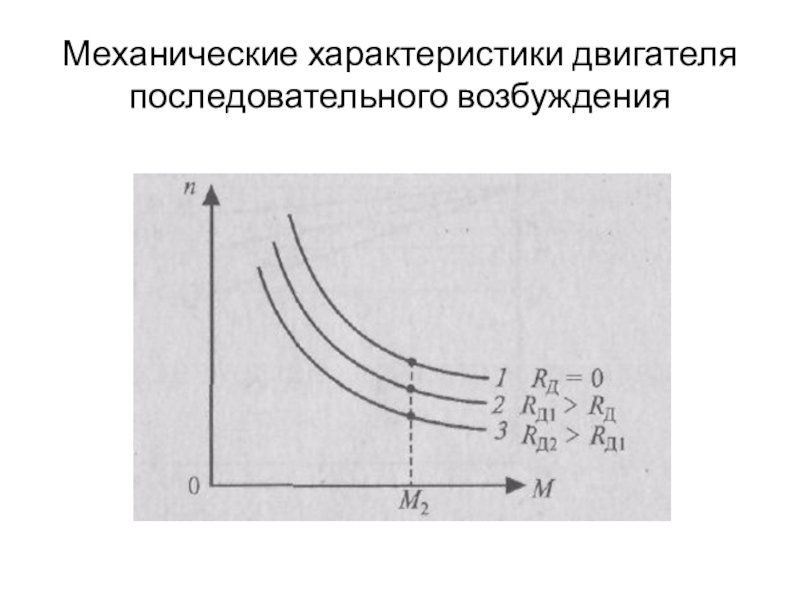

- 75. Механические характеристики двигателя последовательного возбуждения

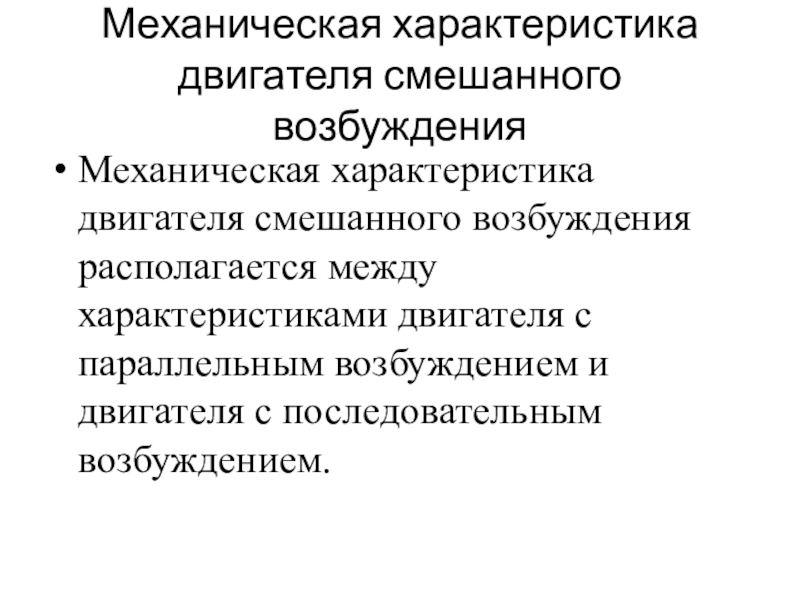

- 76. Механическая характеристика двигателя смешанного возбужденияМеханическая характеристика двигателя

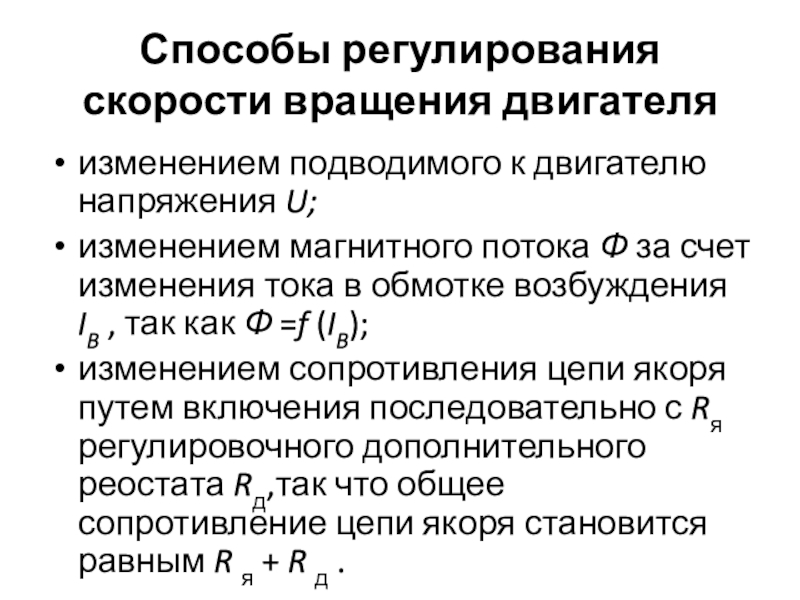

- 77. Способы регулирования скорости вращения двигателяизменением подводимого к

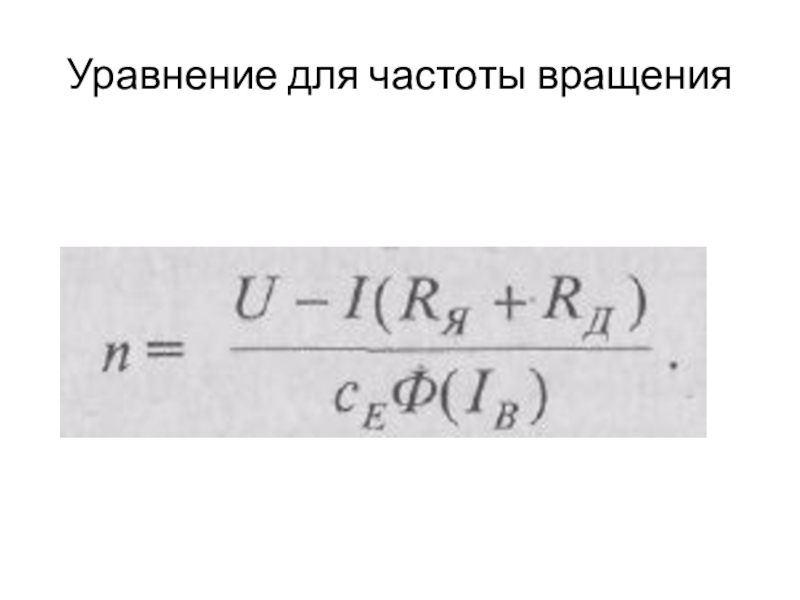

- 78. Уравнение для частоты вращения

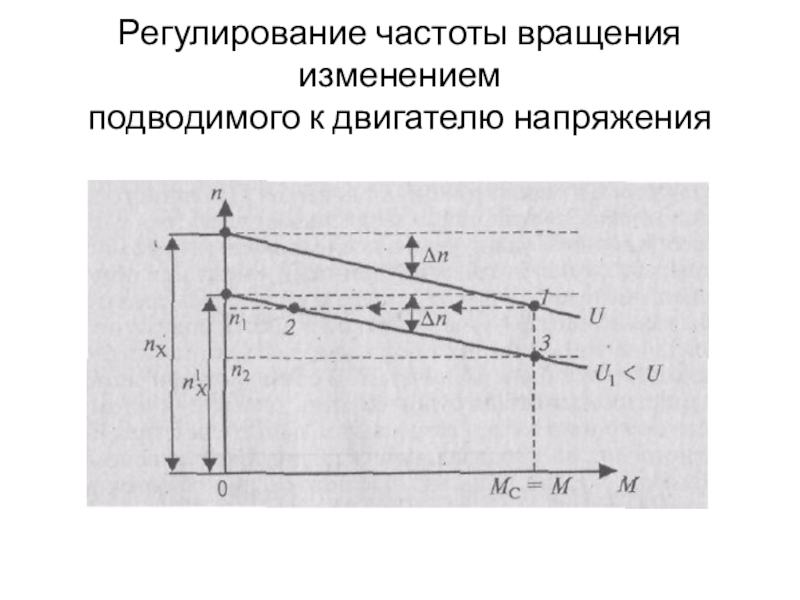

- 79. Регулирование частоты вращения изменением подводимого к двигателю напряжения

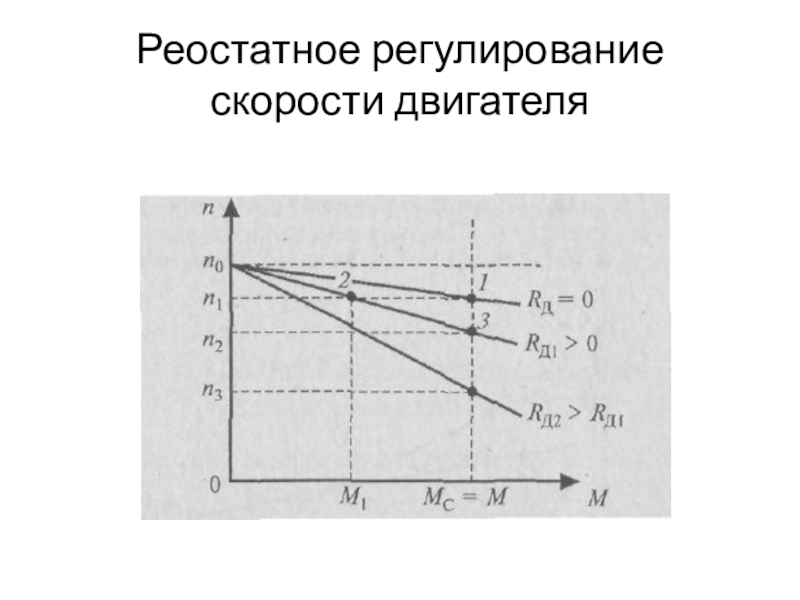

- 80. Реостатное регулирование скорости двигателя

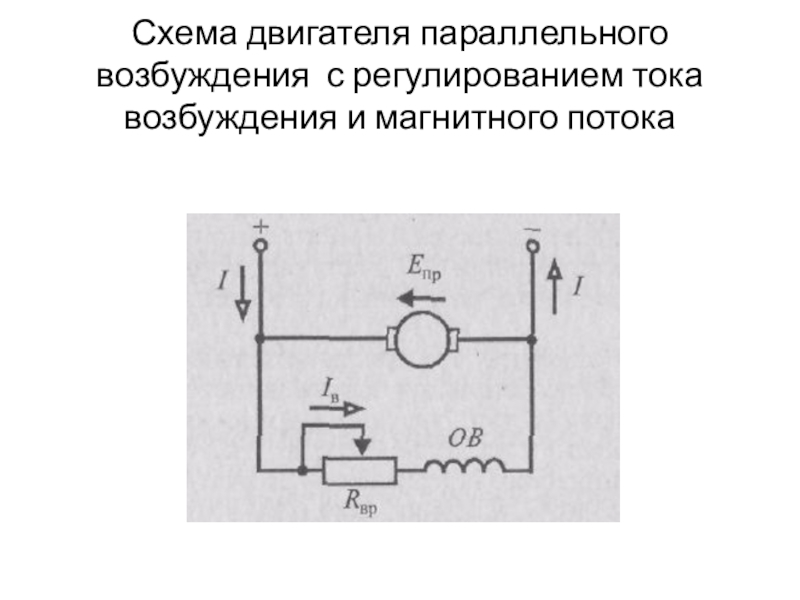

- 81. Схема двигателя параллельного возбуждения с регулированием тока возбуждения и магнитного потока
- 82. Регулирование числа оборотов двигателя изменением магнитного потока
- 83. Изменение направления вращения двигателя Для изменения

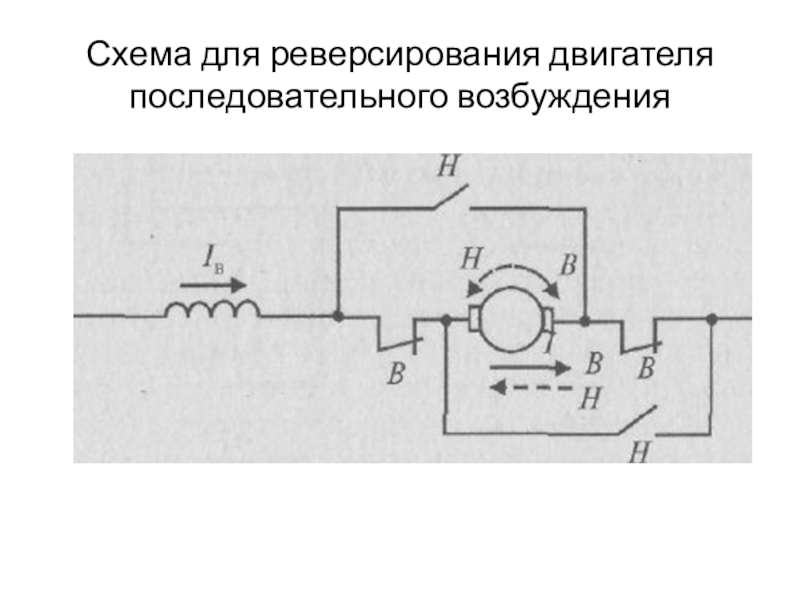

- 84. Схема для реверсирования двигателя последовательного возбуждения
- 85. Электрическое торможение двигателяЭлектрическое торможение основано на создании

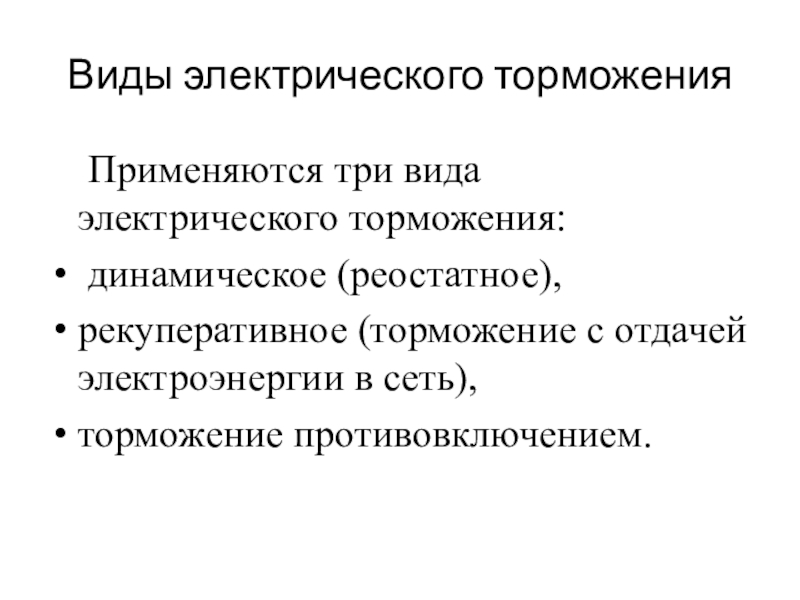

- 86. Виды электрического торможения Применяются три вида электрического торможения:
- 87. Схема переключения двигателя последовательного возбуждения для динамического торможения

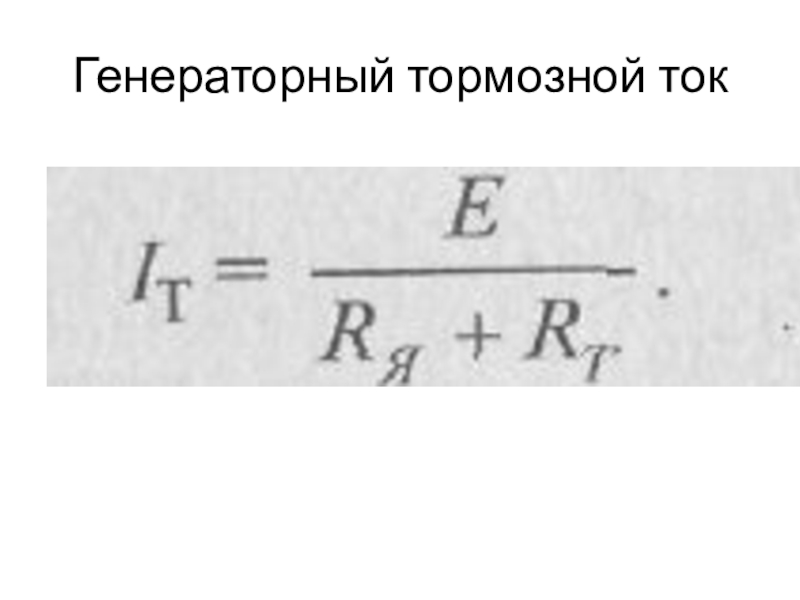

- 88. Генераторный тормозной ток
- 89. Рекуперативное торможениеРекуперативное торможение основано на переходе двигателя
- 90. Схема переключения двигателя последовательного возбуждения для рекуперативного торможения

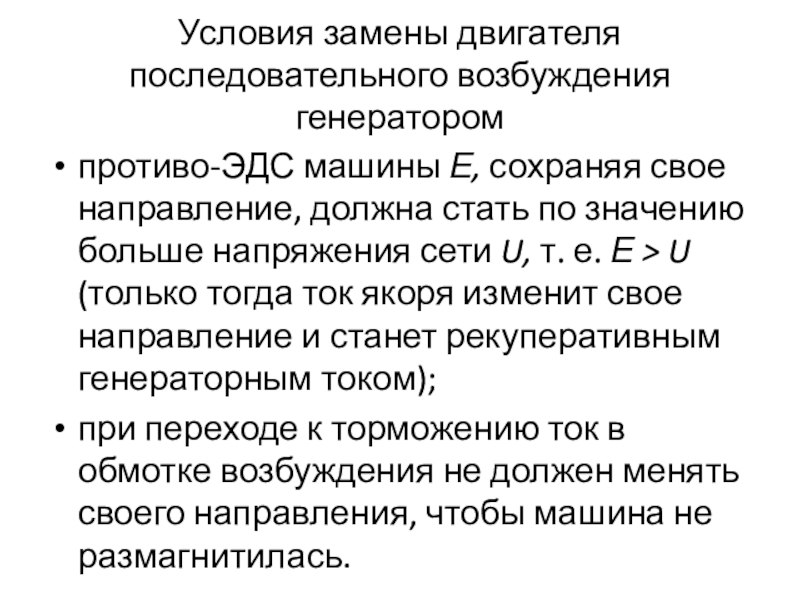

- 91. Условия замены двигателя последовательного возбуждения генераторомпротиво-ЭДС машины
- 92. Торможение противовключениемТорможение противовключением осуществляется переключением концов обмотки

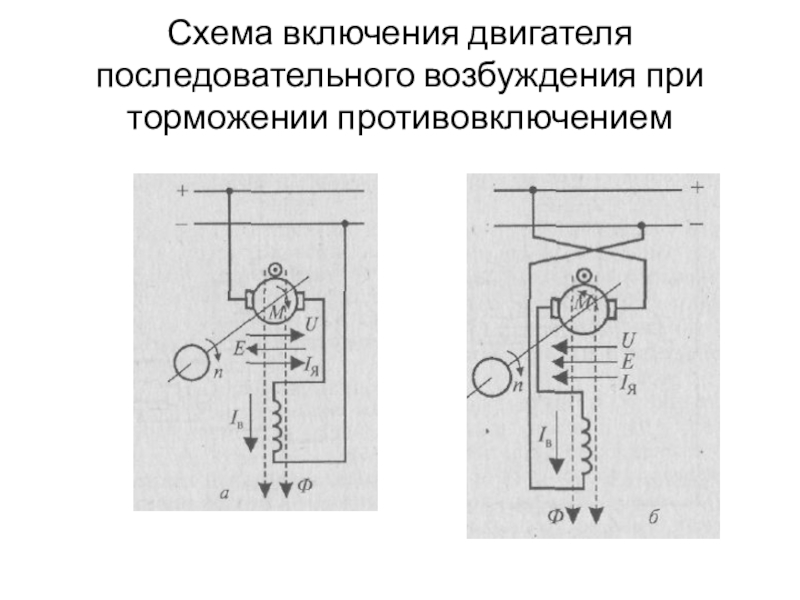

- 93. Схема включения двигателя последовательного возбуждения при торможении противовключением
Общие сведения о машинах постоянного токаЭлектрические машины постоянного тока (МПТ) широко применяются в качестве двигателей и генераторов. Причем одна и та же электрическая машина постоянного тока может работать как в режиме генератора, так и в режиме

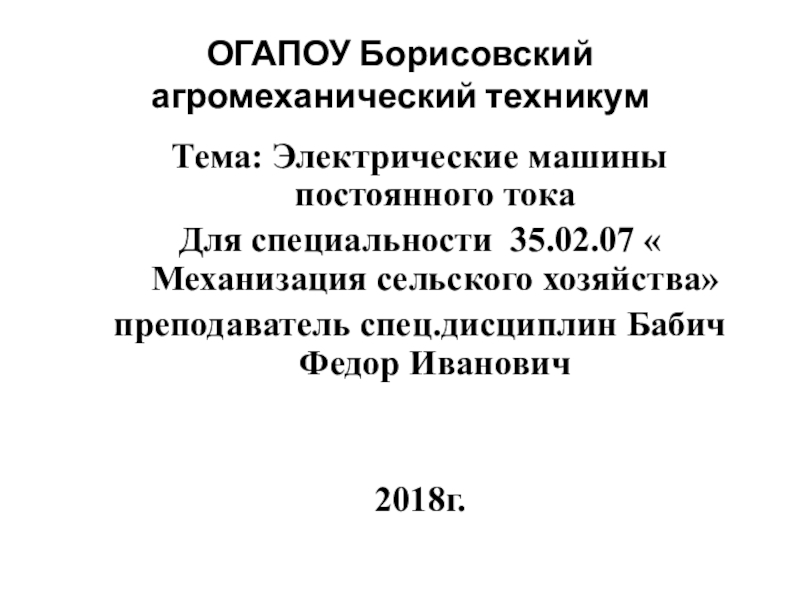

Слайд 1ОГАПОУ Борисовский агромеханический техникум
Тема: Электрические машины постоянного тока
Для специальности 35.02.07 «
Слайд 2Общие сведения о машинах постоянного тока

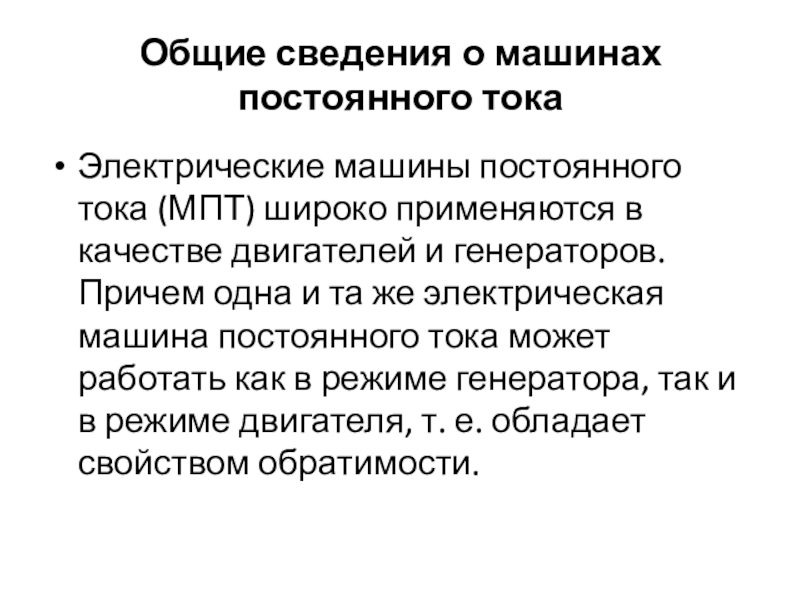

Электрические машины постоянного тока (МПТ) широко
применяются в качестве двигателей и генераторов. Причем одна и та же электрическая машина постоянного тока может работать как в режиме генератора, так и в режиме двигателя, т. е. обладает свойством обратимости.

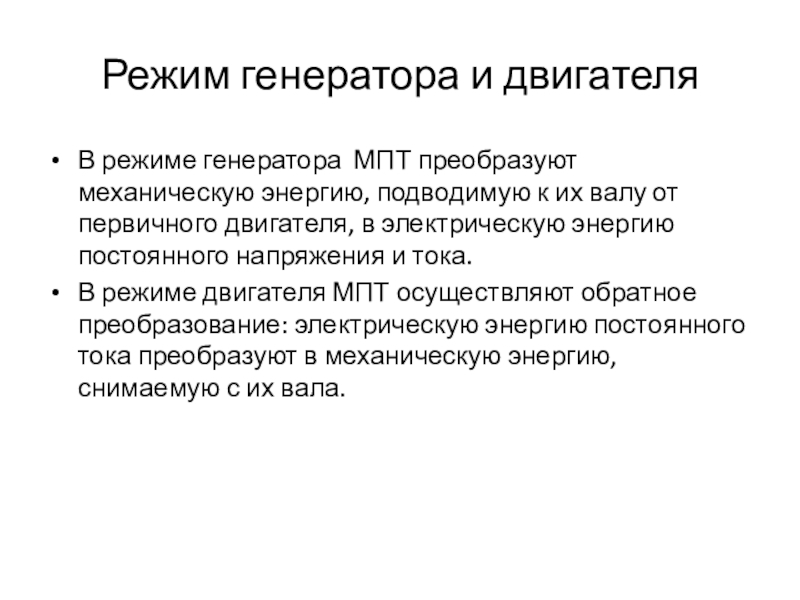

Слайд 3Режим генератора и двигателя
В режиме генератора МПТ преобразуют механическую энергию, подводимую
к их валу от первичного двигателя, в электрическую энергию постоянного напряжения и тока.
В режиме двигателя МПТ осуществляют обратное преобразование: электрическую энергию постоянного тока преобразуют в механическую энергию, снимаемую с их вала.
В режиме двигателя МПТ осуществляют обратное преобразование: электрическую энергию постоянного тока преобразуют в механическую энергию, снимаемую с их вала.
Слайд 4 Преимущества двигателей постоянного тока
Они позволяют плавно и в широком
диапазоне регулировать частоту вращения якоря простыми техническими способами и обладают улучшенными пусковыми качествами — развивают большой пусковой момент при относительно небольшом токе.

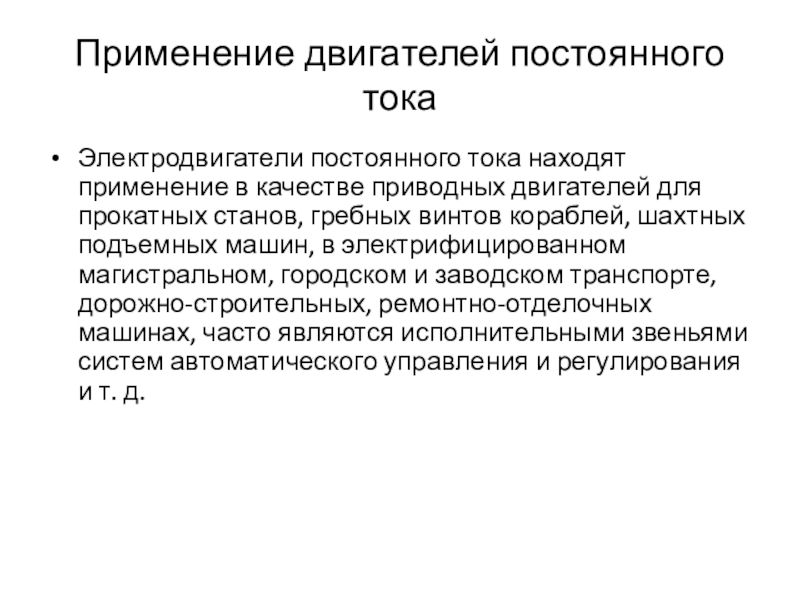

Слайд 5Применение двигателей постоянного тока
Электродвигатели постоянного тока находят применение в качестве приводных
двигателей для прокатных станов, гребных винтов кораблей, шахтных подъемных машин, в электрифицированном магистральном, городском и заводском транспорте, дорожно-строительных, ремонтно-отделочных машинах, часто являются исполнительными звеньями систем автоматического управления и регулирования и т. д.
Слайд 6Применение генераторов постоянного тока
Генераторы постоянного тока применяют для питания электроэнергией электролитических
ванн, зарядки аккумуляторных батарей, высококачественной сварки.
В системах автоматического регулирования специальные генераторы постоянного тока -электромашинные усилители - служат в качестве усилителей электрических сигналов управления.
Специальные генераторы постоянного тока — тахогенераторы — применяются как датчики частоты вращения.
В системах автоматического регулирования специальные генераторы постоянного тока -электромашинные усилители - служат в качестве усилителей электрических сигналов управления.
Специальные генераторы постоянного тока — тахогенераторы — применяются как датчики частоты вращения.

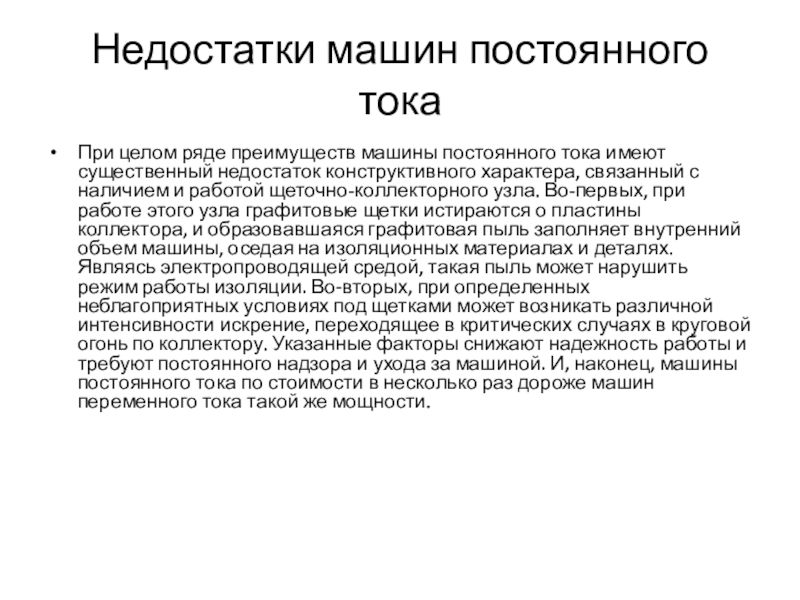

Слайд 7Недостатки машин постоянного тока
При целом ряде преимуществ машины постоянного тока имеют
существенный недостаток конструктивного характера, связанный с наличием и работой щеточно-коллекторного узла. Во-первых, при работе этого узла графитовые щетки истираются о пластины коллектора, и образовавшаяся графитовая пыль заполняет внутренний объем машины, оседая на изоляционных материалах и деталях. Являясь электропроводящей средой, такая пыль может нарушить режим работы изоляции. Во-вторых, при определенных неблагоприятных условиях под щетками может возникать различной интенсивности искрение, переходящее в критических случаях в круговой огонь по коллектору. Указанные факторы снижают надежность работы и требуют постоянного надзора и ухода за машиной. И, наконец, машины постоянного тока по стоимости в несколько раз дороже машин переменного тока такой же мощности.

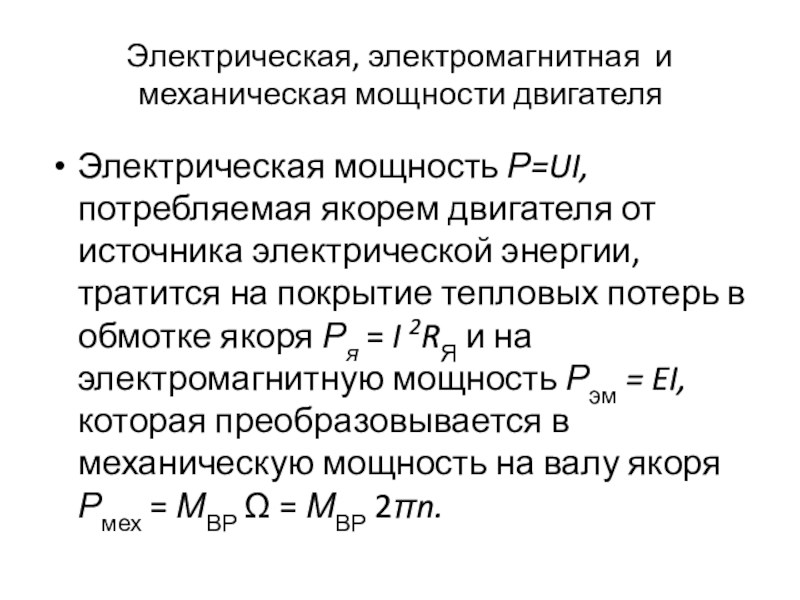

Слайд 16Электрическая, электромагнитная и механическая мощности двигателя
Электрическая мощность Р=UI, потребляемая якорем двигателя
от источника электрической энергии, тратится на покрытие тепловых потерь в обмотке якоря Ря = I 2RЯ и на электромагнитную мощность Рэм = EI, которая преобразовывается в механическую мощность на валу якоря Рмех = МВР Ω = МВР 2πn.

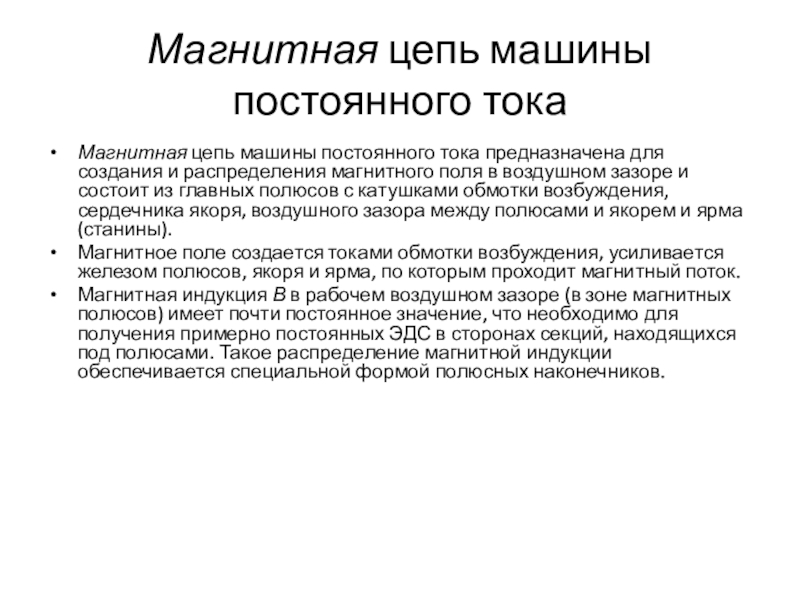

Слайд 17Магнитная цепь машины постоянного тока
Магнитная цепь машины постоянного тока предназначена для
создания и распределения магнитного поля в воздушном зазоре и состоит из главных полюсов с катушками обмотки возбуждения, сердечника якоря, воздушного зазора между полюсами и якорем и ярма (станины).
Магнитное поле создается токами обмотки возбуждения, усиливается железом полюсов, якоря и ярма, по которым проходит магнитный поток.
Магнитная индукция В в рабочем воздушном зазоре (в зоне магнитных полюсов) имеет почти постоянное значение, что необходимо для получения примерно постоянных ЭДС в сторонах секций, находящихся под полюсами. Такое распределение магнитной индукции обеспечивается специальной формой полюсных наконечников.
Магнитное поле создается токами обмотки возбуждения, усиливается железом полюсов, якоря и ярма, по которым проходит магнитный поток.
Магнитная индукция В в рабочем воздушном зазоре (в зоне магнитных полюсов) имеет почти постоянное значение, что необходимо для получения примерно постоянных ЭДС в сторонах секций, находящихся под полюсами. Такое распределение магнитной индукции обеспечивается специальной формой полюсных наконечников.

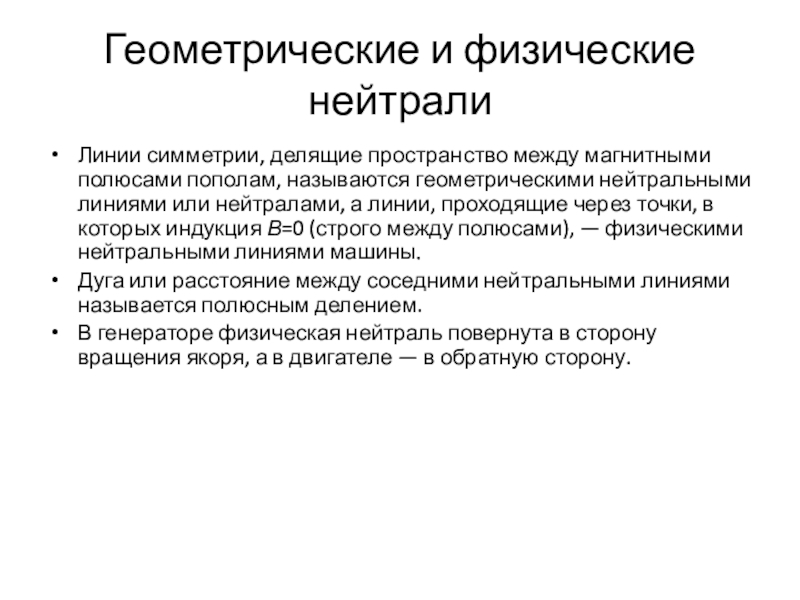

Слайд 18Геометрические и физические нейтрали
Линии симметрии, делящие пространство между магнитными полюсами пополам,
называются геометрическими нейтральными линиями или нейтралами, а линии, проходящие через точки, в которых индукция В=0 (строго между полюсами), — физическими нейтральными линиями машины.
Дуга или расстояние между соседними нейтральными линиями называется полюсным делением.
В генераторе физическая нейтраль повернута в сторону вращения якоря, а в двигателе — в обратную сторону.
Дуга или расстояние между соседними нейтральными линиями называется полюсным делением.
В генераторе физическая нейтраль повернута в сторону вращения якоря, а в двигателе — в обратную сторону.

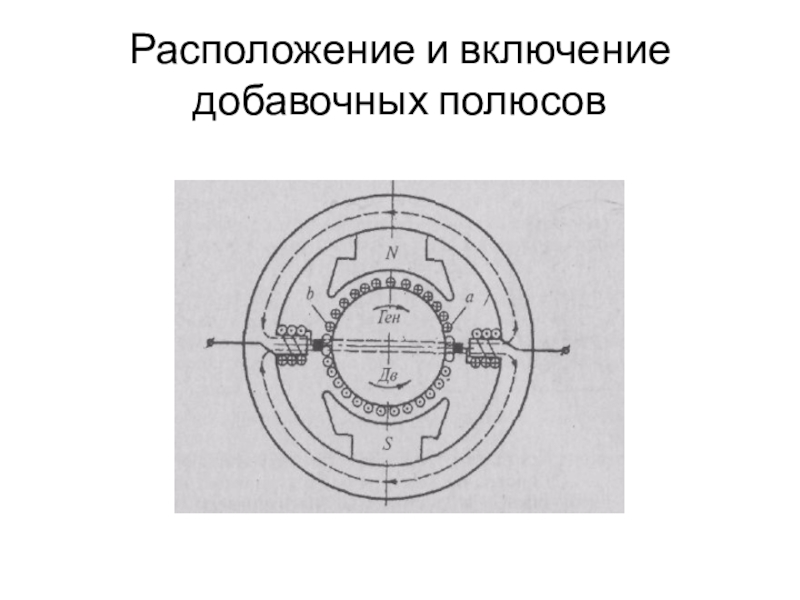

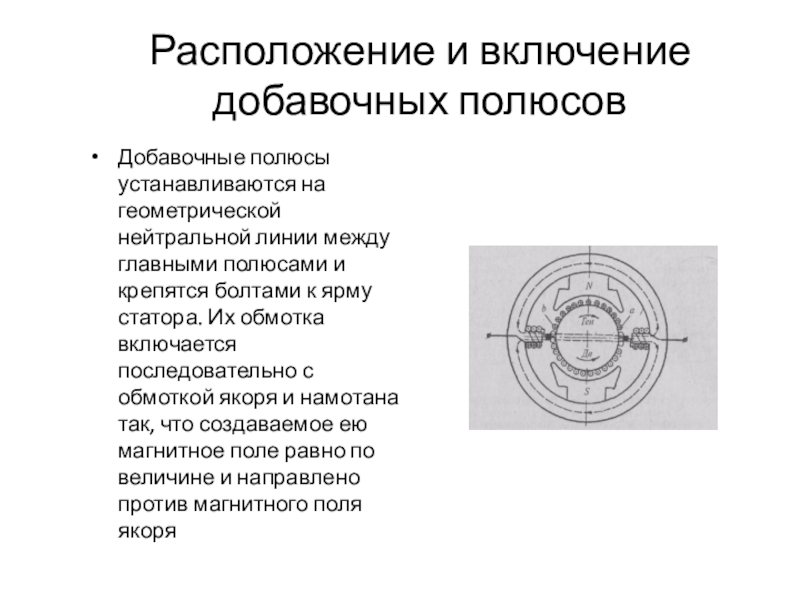

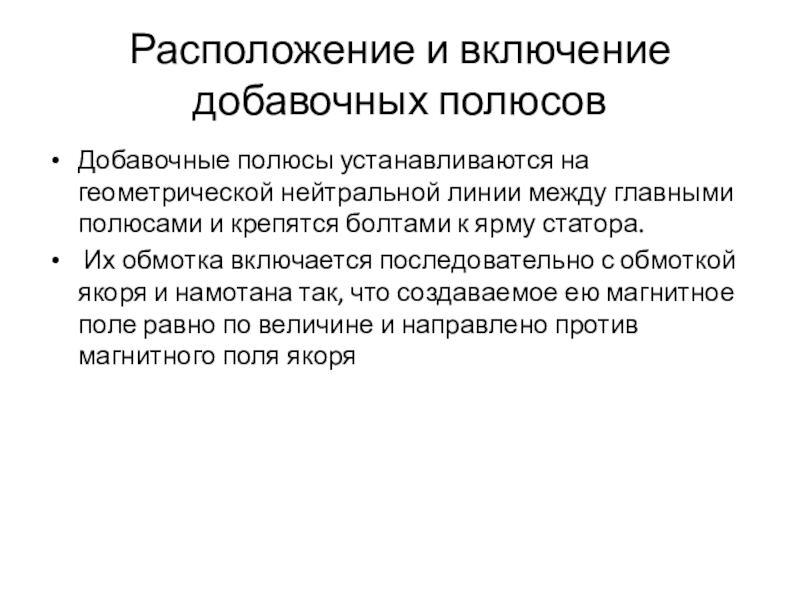

Слайд 19Расположение и включение добавочных полюсов
Добавочные полюсы устанавливаются на геометрической нейтральной линии
между главными полюсами и крепятся болтами к ярму статора. Их обмотка включается последовательно с обмоткой якоря и намотана так, что создаваемое ею магнитное поле равно по величине и направлено против магнитного поля якоря

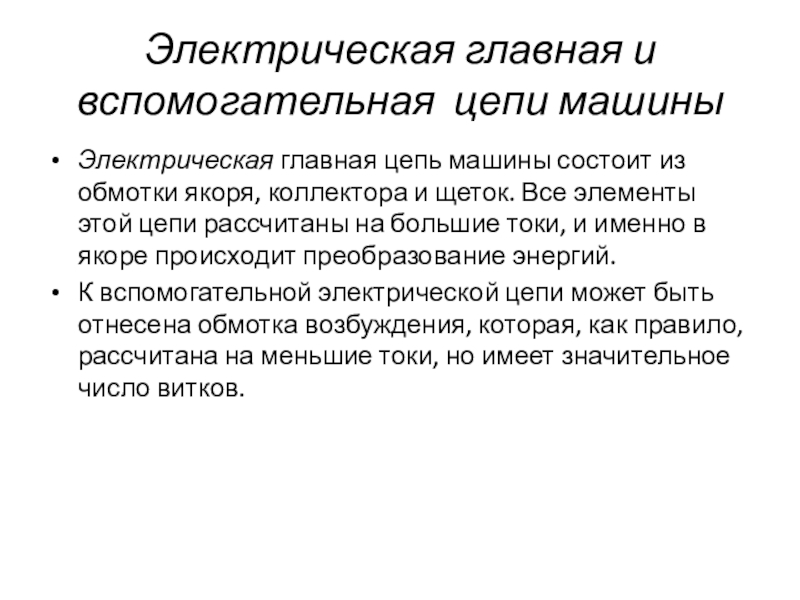

Слайд 21Электрическая главная и вспомогательная цепи машины
Электрическая главная цепь машины состоит из
обмотки якоря, коллектора и щеток. Все элементы этой цепи рассчитаны на большие токи, и именно в якоре происходит преобразование энергий.
К вспомогательной электрической цепи может быть отнесена обмотка возбуждения, которая, как правило, рассчитана на меньшие токи, но имеет значительное число витков.
К вспомогательной электрической цепи может быть отнесена обмотка возбуждения, которая, как правило, рассчитана на меньшие токи, но имеет значительное число витков.

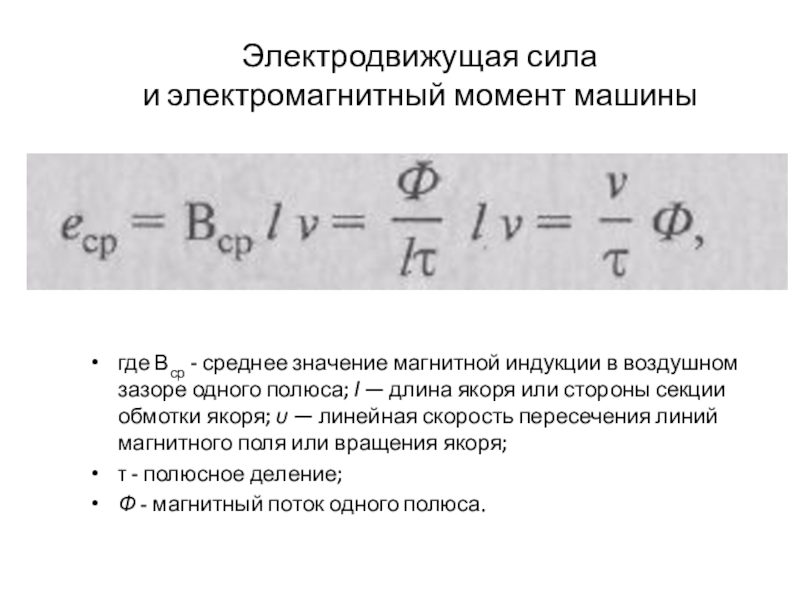

Слайд 25Электродвижущая сила
и электромагнитный момент машины
где Вср - среднее значение магнитной
индукции в воздушном зазоре одного полюса; l — длина якоря или стороны секции обмотки якоря; υ — линейная скорость пересечения линий магнитного поля или вращения якоря;
τ - полюсное деление;
Ф - магнитный поток одного полюса.
τ - полюсное деление;
Ф - магнитный поток одного полюса.

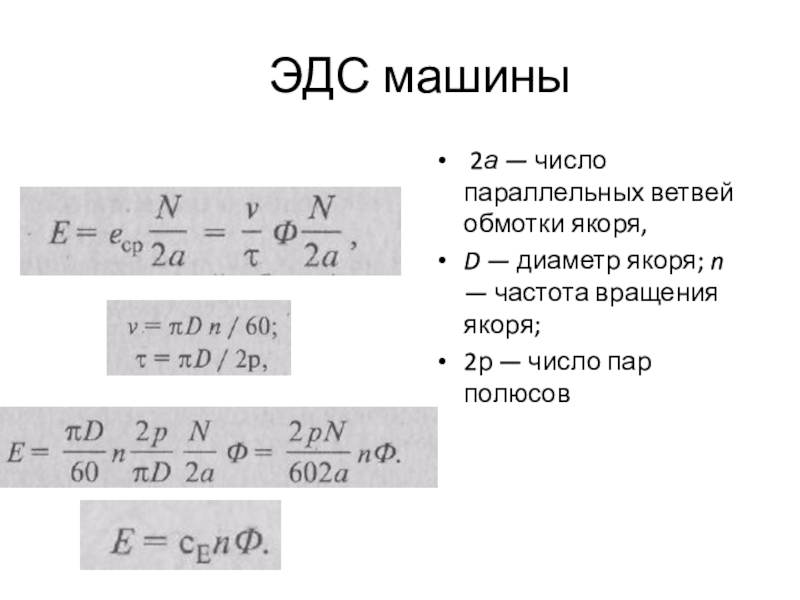

Слайд 26ЭДС машины
2а — число параллельных ветвей обмотки якоря,
D — диаметр
якоря; n — частота вращения якоря;
2р — число пар полюсов
2р — число пар полюсов
Слайд 27Электромагнитный момент
Для генераторного режима работы машины М - это тормозящий
момент.
Для двигательного режима М - это действующий вращающий момент.
Для двигательного режима М - это действующий вращающий момент.

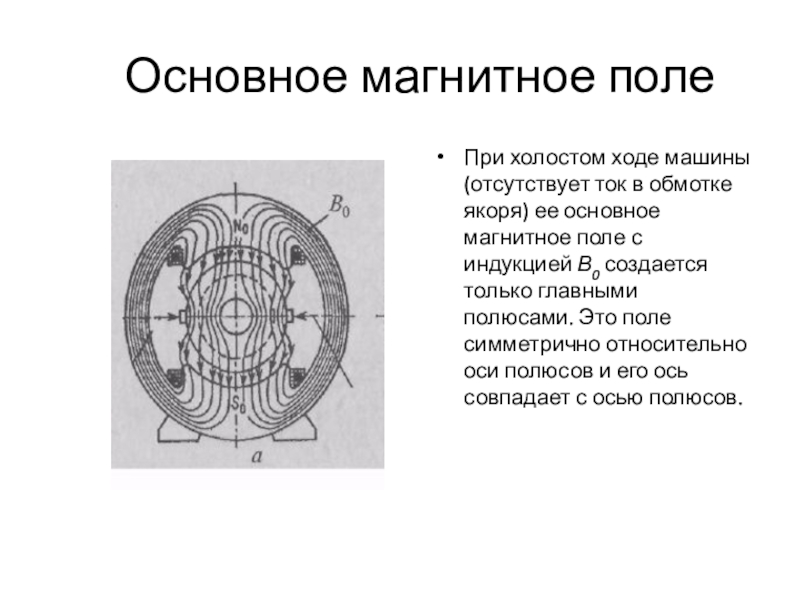

Слайд 28Основное магнитное поле
При холостом ходе машины (отсутствует ток в обмотке якоря)
ее основное магнитное поле с индукцией В0 создается только главными полюсами. Это поле симметрично относительно оси полюсов и его ось совпадает с осью полюсов.

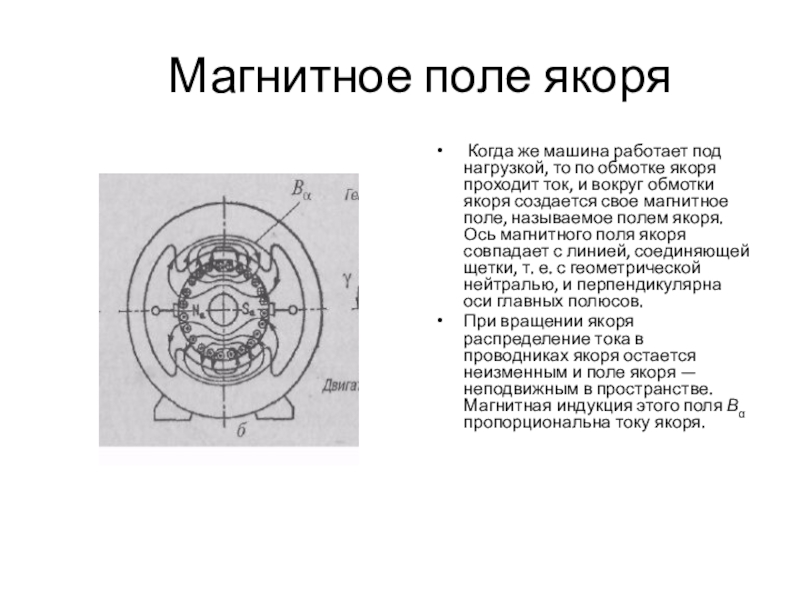

Слайд 29Магнитное поле якоря
Когда же машина работает под нагрузкой, то по
обмотке якоря проходит ток, и вокруг обмотки якоря создается свое магнитное поле, называемое полем якоря. Ось магнитного поля якоря совпадает с линией, соединяющей щетки, т. е. с геометрической нейтралью, и перпендикулярна оси главных полюсов.
При вращении якоря распределение тока в проводниках якоря остается неизменным и поле якоря — неподвижным в пространстве. Магнитная индукция этого поля Вα пропорциональна току якоря.
При вращении якоря распределение тока в проводниках якоря остается неизменным и поле якоря — неподвижным в пространстве. Магнитная индукция этого поля Вα пропорциональна току якоря.

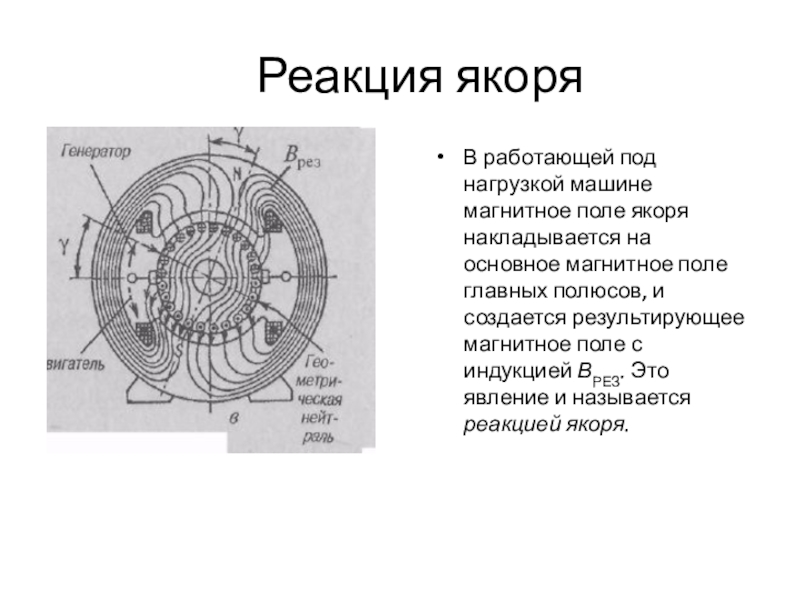

Слайд 30Реакция якоря
В работающей под нагрузкой машине магнитное поле якоря накладывается на
основное магнитное поле главных полюсов, и создается результирующее магнитное поле с индукцией ВРЕЗ. Это явление и называется реакцией якоря.

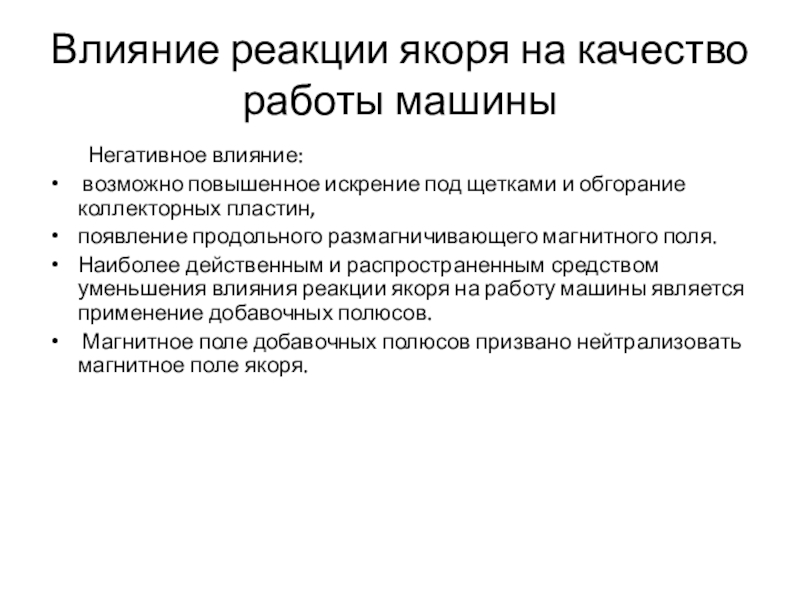

Слайд 31Влияние реакции якоря на качество работы машины
Негативное влияние:
возможно повышенное искрение
под щетками и обгорание коллекторных пластин,
появление продольного размагничивающего магнитного поля.
Наиболее действенным и распространенным средством уменьшения влияния реакции якоря на работу машины является применение добавочных полюсов.
Магнитное поле добавочных полюсов призвано нейтрализовать магнитное поле якоря.
появление продольного размагничивающего магнитного поля.
Наиболее действенным и распространенным средством уменьшения влияния реакции якоря на работу машины является применение добавочных полюсов.
Магнитное поле добавочных полюсов призвано нейтрализовать магнитное поле якоря.
Слайд 33Расположение и включение добавочных полюсов
Добавочные полюсы устанавливаются на геометрической нейтральной линии
между главными полюсами и крепятся болтами к ярму статора.
Их обмотка включается последовательно с обмоткой якоря и намотана так, что создаваемое ею магнитное поле равно по величине и направлено против магнитного поля якоря
Их обмотка включается последовательно с обмоткой якоря и намотана так, что создаваемое ею магнитное поле равно по величине и направлено против магнитного поля якоря
Слайд 34Функции дополнительных полюсов
Дополнительные полюсы выполняют свои функции во всех режимах работы
машины:
при изменении нагрузки одновременно изменяются ток и магнитное поле якоря, ток и поле дополнительных полюсов;
при переходе машины из режима генератора в режим двигателя одновременно изменяется направление тока и поля якоря и направление тока и поля дополнительных полюсов и т. д.
при изменении нагрузки одновременно изменяются ток и магнитное поле якоря, ток и поле дополнительных полюсов;
при переходе машины из режима генератора в режим двигателя одновременно изменяется направление тока и поля якоря и направление тока и поля дополнительных полюсов и т. д.
Слайд 35 Способы возбуждения машин постоянного тока
Под возбуждением электрической машины постоянного
тока понимают создание в ней магнитного поля, необходимого для наведения в обмотке якоря ЭДС заданной величины (генератор) или создания необходимого вращающегося момента якоря (двигатель). Основное магнитное поле в машинах создается главными полюсами и расположенными на них катушками обмотки возбуждения.
Слайд 36Способы подключения обмоток
Обмотка возбуждения и обмотка якоря в машинах могут быть
подключены к сети различными способами:
независимо одна от другой,
параллельно,
Последовательно,
параллельно-последовательно (смешанно).
В зависимости от способа соединения этих обмоток различают четыре типа машин постоянного тока,
независимо одна от другой,
параллельно,
Последовательно,
параллельно-последовательно (смешанно).
В зависимости от способа соединения этих обмоток различают четыре типа машин постоянного тока,
Слайд 37Типы машин постоянного тока
Машины независимого возбуждения, в которых
обмотка возбуждения и обмотка
якоря подключаются независимо друг от друга к различным источникам
Машины параллельного (шунтового) возбуждения, в которых обмотка возбуждения подсоединяется к щеткам и получает питание от ЭДС обмотки якоря
Машины последовательного (сериесного) возбуждения, в которых обмотка возбуждения включается последовательно с обмоткой якоря

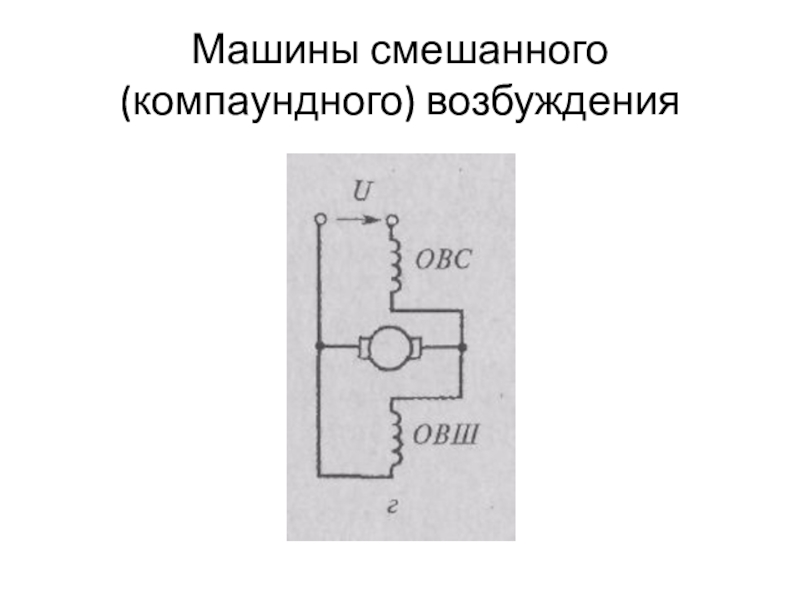

Машины смешанного (компаундного) возбуждения, в которых на каждом полюсном сердечнике имеется две обмотки — шунтовая и сериесная. Шунтовая обмотка возбуждения соединяется параллельно якорной обмотке, а сериесная — последовательно с ней.
Машины параллельного (шунтового) возбуждения, в которых обмотка возбуждения подсоединяется к щеткам и получает питание от ЭДС обмотки якоря
Машины последовательного (сериесного) возбуждения, в которых обмотка возбуждения включается последовательно с обмоткой якоря
Машины смешанного (компаундного) возбуждения, в которых на каждом полюсном сердечнике имеется две обмотки — шунтовая и сериесная. Шунтовая обмотка возбуждения соединяется параллельно якорной обмотке, а сериесная — последовательно с ней.

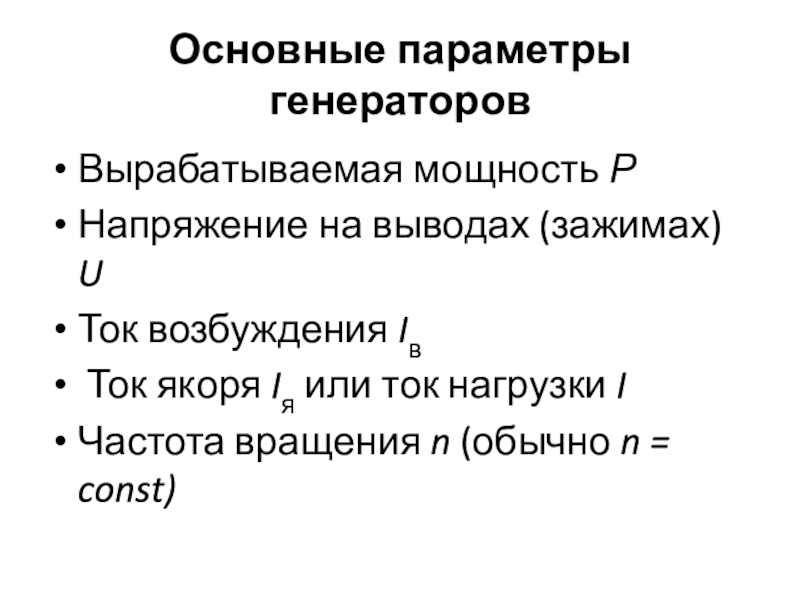

Слайд 42Основные параметры
генераторов
Вырабатываемая мощность Р
Напряжение на выводах (зажимах) U
Ток
возбуждения Iв
Ток якоря Iя или ток нагрузки I
Частота вращения n (обычно n = const)
Ток якоря Iя или ток нагрузки I
Частота вращения n (обычно n = const)
Слайд 44Основные характеристики генераторов
Характеристика холостого хода (XXX)
Внешняя характеристика
Регулировочная характеристика
Слайд 45Характеристика холостого хода (XXX)

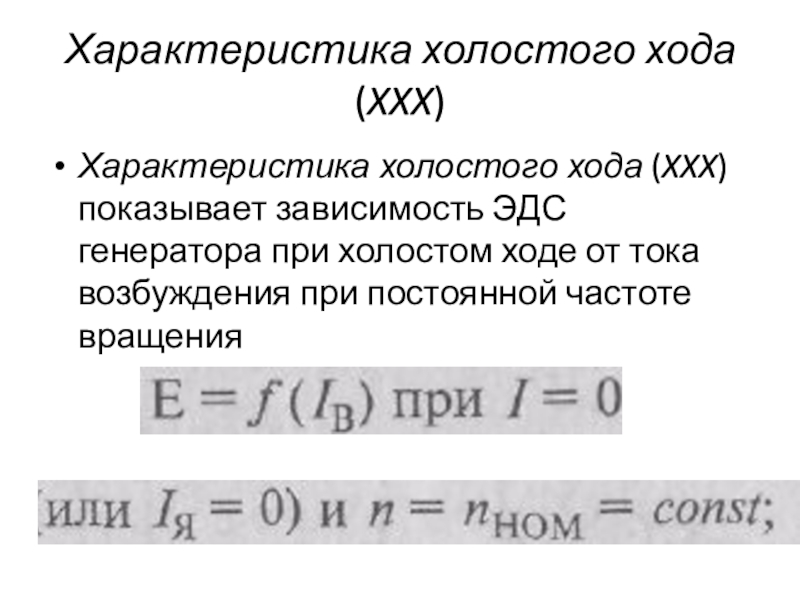

Характеристика холостого хода (XXX) показывает зависимость ЭДС генератора
при холостом ходе от тока возбуждения при постоянной частоте вращения
Слайд 46Внешняя характеристика

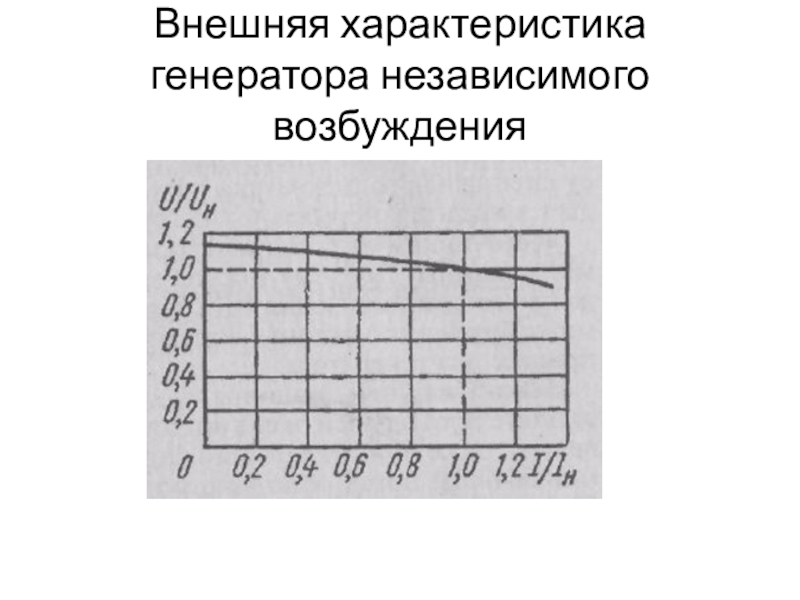

Внешняя характеристика показывает зависимость напряжения на зажимах генератора от тока
нагрузки при постоянном сопротивлении цепи возбуждения и постоянной частоте вращения

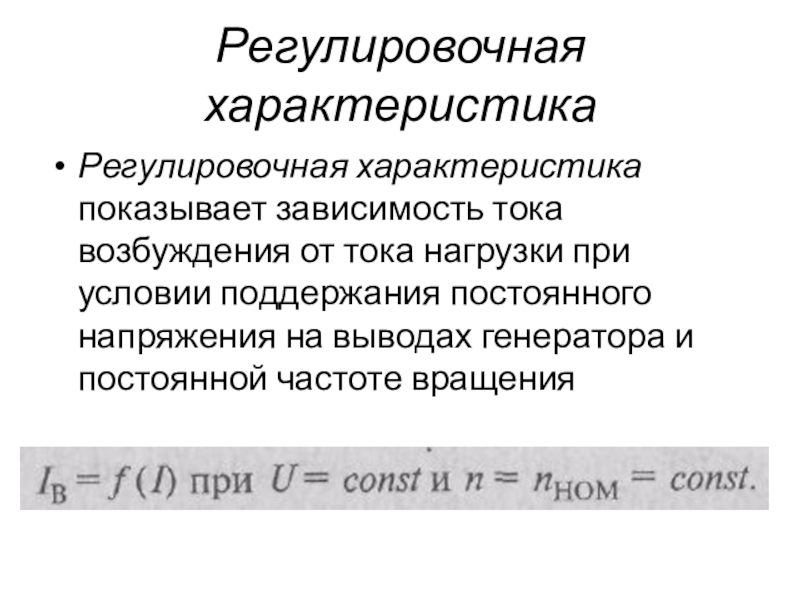

Слайд 47Регулировочная характеристика
Регулировочная характеристика показывает зависимость тока возбуждения от тока нагрузки при
условии поддержания постоянного напряжения на выводах генератора и постоянной частоте вращения

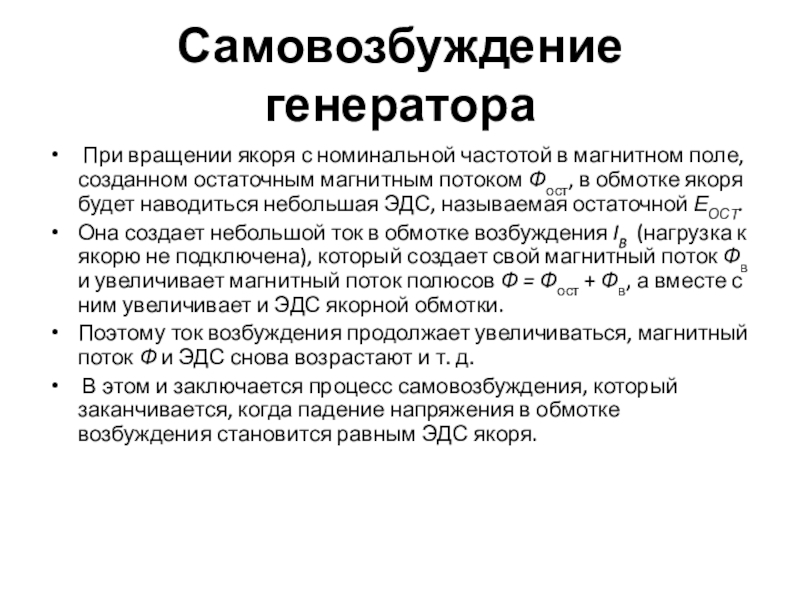

Слайд 54Самовозбуждение генератора
При вращении якоря с номинальной частотой в магнитном поле,
созданном остаточным магнитным потоком Фост, в обмотке якоря будет наводиться небольшая ЭДС, называемая остаточной ЕОСТ.
Она создает небольшой ток в обмотке возбуждения IB (нагрузка к якорю не подключена), который создает свой магнитный поток Фв и увеличивает магнитный поток полюсов Ф = Фост + Фв, а вместе с ним увеличивает и ЭДС якорной обмотки.
Поэтому ток возбуждения продолжает увеличиваться, магнитный поток Ф и ЭДС снова возрастают и т. д.
В этом и заключается процесс самовозбуждения, который заканчивается, когда падение напряжения в обмотке возбуждения становится равным ЭДС якоря.
Она создает небольшой ток в обмотке возбуждения IB (нагрузка к якорю не подключена), который создает свой магнитный поток Фв и увеличивает магнитный поток полюсов Ф = Фост + Фв, а вместе с ним увеличивает и ЭДС якорной обмотки.
Поэтому ток возбуждения продолжает увеличиваться, магнитный поток Ф и ЭДС снова возрастают и т. д.
В этом и заключается процесс самовозбуждения, который заканчивается, когда падение напряжения в обмотке возбуждения становится равным ЭДС якоря.
Слайд 55Условия для самовозбуждения генератора
1) наличие в магнитной системе машины остаточного магнитного
потока;
2)правильное подключение обмотки возбуждения к якорю, чтобы возбуждаемый и остаточный магнитные потоки совпадали;
3)сопротивление цепи возбуждения должно быть определенным и меньшим критического, так как оно определяет установившееся значение ЭДС якоря.
2)правильное подключение обмотки возбуждения к якорю, чтобы возбуждаемый и остаточный магнитные потоки совпадали;
3)сопротивление цепи возбуждения должно быть определенным и меньшим критического, так как оно определяет установившееся значение ЭДС якоря.

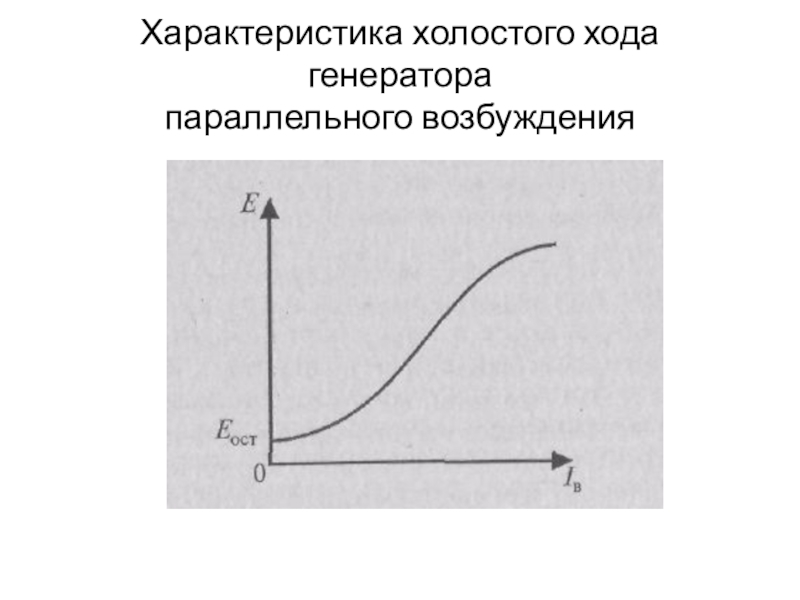

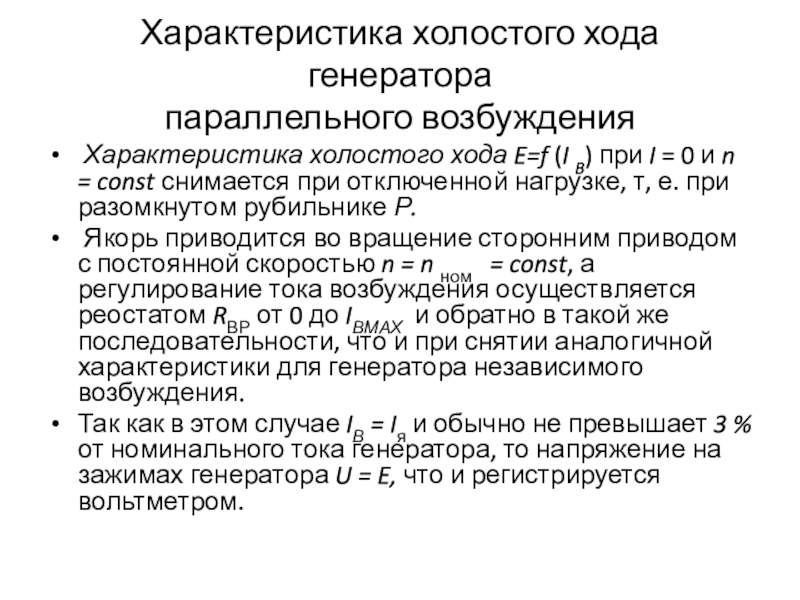

Слайд 58Характеристика холостого хода генератора
параллельного возбуждения
Характеристика холостого хода E=f (I
B) при I = 0 и n = const снимается при отключенной нагрузке, т, е. при разомкнутом рубильнике Р.
Якорь приводится во вращение сторонним приводом с постоянной скоростью n = n ном = const, а регулирование тока возбуждения осуществляется реостатом RВР от 0 до IВМАХ и обратно в такой же последовательности, что и при снятии аналогичной характеристики для генератора независимого возбуждения.
Так как в этом случае IВ = Iя и обычно не превышает 3 % от номинального тока генератора, то напряжение на зажимах генератора U = E, что и регистрируется вольтметром.
Якорь приводится во вращение сторонним приводом с постоянной скоростью n = n ном = const, а регулирование тока возбуждения осуществляется реостатом RВР от 0 до IВМАХ и обратно в такой же последовательности, что и при снятии аналогичной характеристики для генератора независимого возбуждения.
Так как в этом случае IВ = Iя и обычно не превышает 3 % от номинального тока генератора, то напряжение на зажимах генератора U = E, что и регистрируется вольтметром.
Слайд 60Внешняя характеристика генератора
параллельного возбуждения
Внешняя характеристика генератора параллельного возбуждения U =
f(I) при RВР= const и n = n ном = const снимается при замкнутом рубильнике Р и подключенной нагрузке Rн.
Первая точка этой зависимости снимается при I = 0 (рубильник Р разомкнут, и нагрузка RH отключена) и таком токе возбуждения, устанавливаемым с помощью RBP, при котором U = 1,15 U н.
В дальнейшем реостат RВР не трогается, а значение тока I регулируется изменением сопротивления нагрузки RH.
Первая точка этой зависимости снимается при I = 0 (рубильник Р разомкнут, и нагрузка RH отключена) и таком токе возбуждения, устанавливаемым с помощью RBP, при котором U = 1,15 U н.
В дальнейшем реостат RВР не трогается, а значение тока I регулируется изменением сопротивления нагрузки RH.
Слайд 62Регулировочная характеристика генератора параллельного возбуждения
Регулировочная характеристика генератора параллельного возбуждения
I В= f(I)
при U= const и n = n ном = const аналогична регулировочной характеристике генератора независимого возбуждения, но идет несколько круче вследствие более значительного уменьшения напряжения генератора.
Слайд 65Механическая характеристика
Механическая характеристика
n =f(М) — зависимость частоты вращения n от
момента на валу двигателя М при U = const и IB = const.
Эту характеристику важно знать специалистам, занимающимся выбором и эксплуатацией двигателей.
Эту характеристику важно знать специалистам, занимающимся выбором и эксплуатацией двигателей.
Слайд 67Пуск электрических двигателей в ход
В первый момент при пуске двигателя
в ход его якорь неподвижен, т, е. находится в покое и n= 0. Поэтому для этого момента времени противо-ЭДС, наводимая в обмотке якоря, равняется нулю
Е = се n Ф = 0.
Ток якоря в момент пуска двигателя, т. е. пусковой ток Iп двигателя
Е = се n Ф = 0.
Ток якоря в момент пуска двигателя, т. е. пусковой ток Iп двигателя

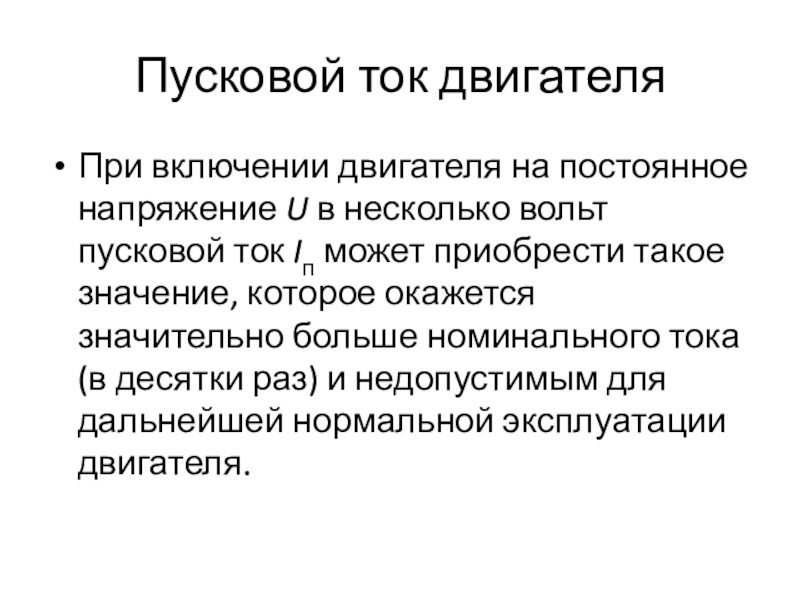

Слайд 68Пусковой ток двигателя
При включении двигателя на постоянное напряжение U в несколько
вольт пусковой ток Iп может приобрести такое значение, которое окажется значительно больше номинального тока (в десятки раз) и недопустимым для дальнейшей нормальной эксплуатации двигателя.
Слайд 69Ограничение пускового тока
Наиболее распространенным способом ограничения пускового тока Iп на время
пуска двигателя — это включение на время пуска последовательно с обмоткой якоря специального пускового реостата с сопротивлением Rп, который после окончания процесса пуска должен быть выведен из цепи якоря.
Сопротивление Rn выбирается по допустимому значению пускового тока.
Сопротивление Rn выбирается по допустимому значению пускового тока.
Слайд 70Допустимое значение пускового тока
Iп доп , которое может превышать номинальное значение
тока якоря в 1,6-2,5 раз,

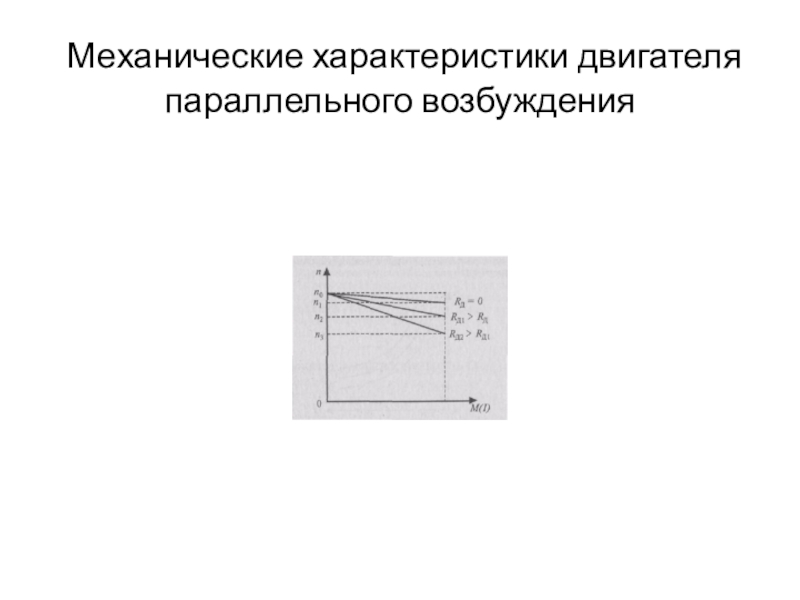

Слайд 72Уравнение механической характеристики
Для двигателя параллельного возбуждения при U= const ток возбуждения
тоже lВ = const и, следовательно, Ф = const.
Тогда в режиме холостого хода при М = 0 и nх = U/сеФ уравнение механической характеристики принимает вид прямой линии
Тогда в режиме холостого хода при М = 0 и nх = U/сеФ уравнение механической характеристики принимает вид прямой линии
Слайд 76Механическая характеристика двигателя смешанного возбуждения
Механическая характеристика двигателя смешанного возбуждения располагается между
характеристиками двигателя с параллельным возбуждением и двигателя с последовательным возбуждением.

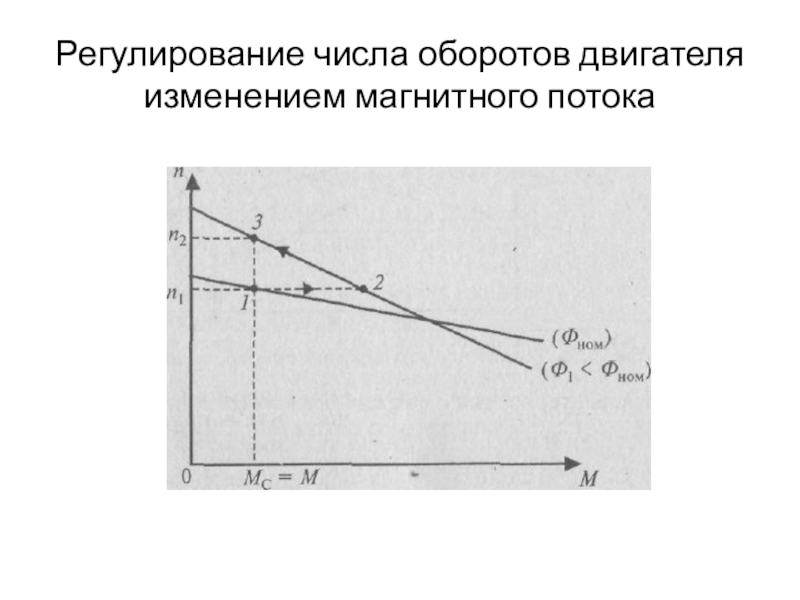

Слайд 77Способы регулирования скорости вращения двигателя
изменением подводимого к двигателю напряжения U;
изменением магнитного
потока Ф за счет изменения тока в обмотке возбуждения IB , так как Ф =f (IB);
изменением сопротивления цепи якоря путем включения последовательно с Rя регулировочного дополнительного реостата Rд,так что общее сопротивление цепи якоря становится равным R я + R д .
изменением сопротивления цепи якоря путем включения последовательно с Rя регулировочного дополнительного реостата Rд,так что общее сопротивление цепи якоря становится равным R я + R д .
Слайд 81Схема двигателя параллельного возбуждения с регулированием тока возбуждения и магнитного потока
Слайд 83

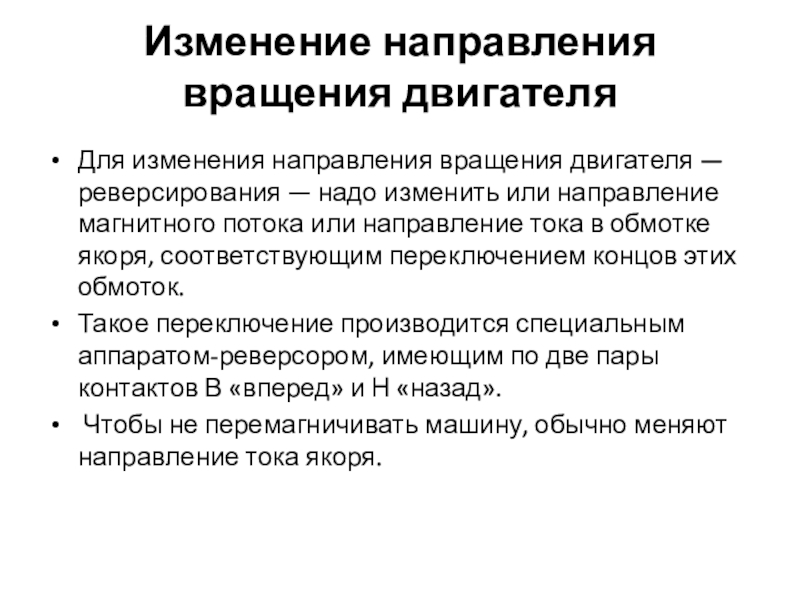

Изменение направления вращения двигателя
Для изменения направления вращения двигателя — реверсирования —
надо изменить или направление магнитного потока или направление тока в обмотке якоря, соответствующим переключением концов этих обмоток.
Такое переключение производится специальным аппаратом-реверсором, имеющим по две пары контактов В «вперед» и Н «назад».
Чтобы не перемагничивать машину, обычно меняют направление тока якоря.
Такое переключение производится специальным аппаратом-реверсором, имеющим по две пары контактов В «вперед» и Н «назад».
Чтобы не перемагничивать машину, обычно меняют направление тока якоря.

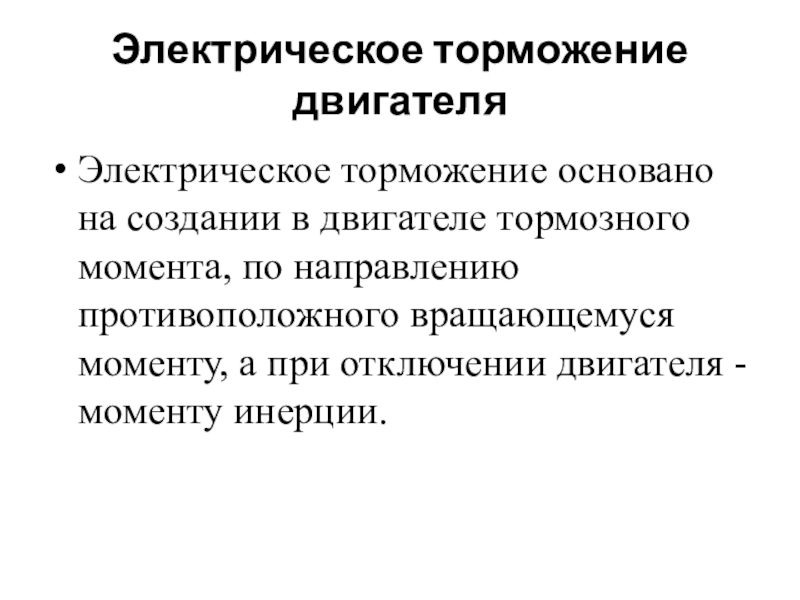

Слайд 85Электрическое торможение двигателя
Электрическое торможение основано на создании в двигателе тормозного момента,
по направлению противоположного вращающемуся моменту, а при отключении двигателя - моменту инерции.
Слайд 86Виды электрического торможения
Применяются три вида электрического торможения:

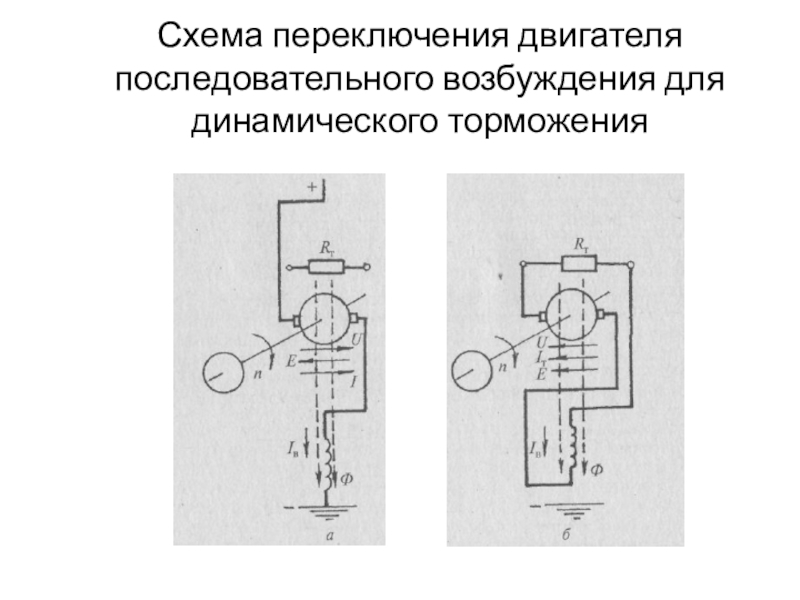

динамическое (реостатное),
рекуперативное (торможение
с отдачей электроэнергии в сеть),
торможение противовключением.
торможение противовключением.

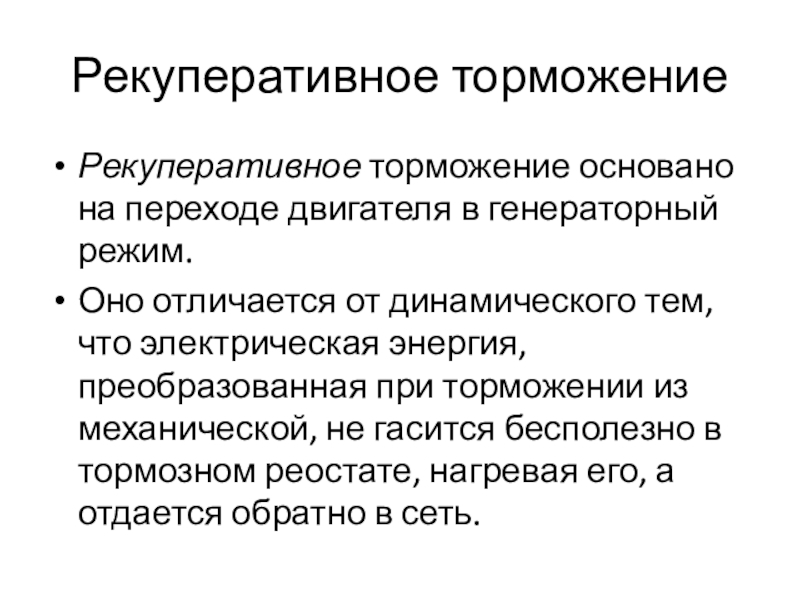

Слайд 89Рекуперативное торможение
Рекуперативное торможение основано на переходе двигателя в генераторный режим.
Оно
отличается от динамического тем, что электрическая энергия, преобразованная при торможении из механической, не гасится бесполезно в тормозном реостате, нагревая его, а отдается обратно в сеть.

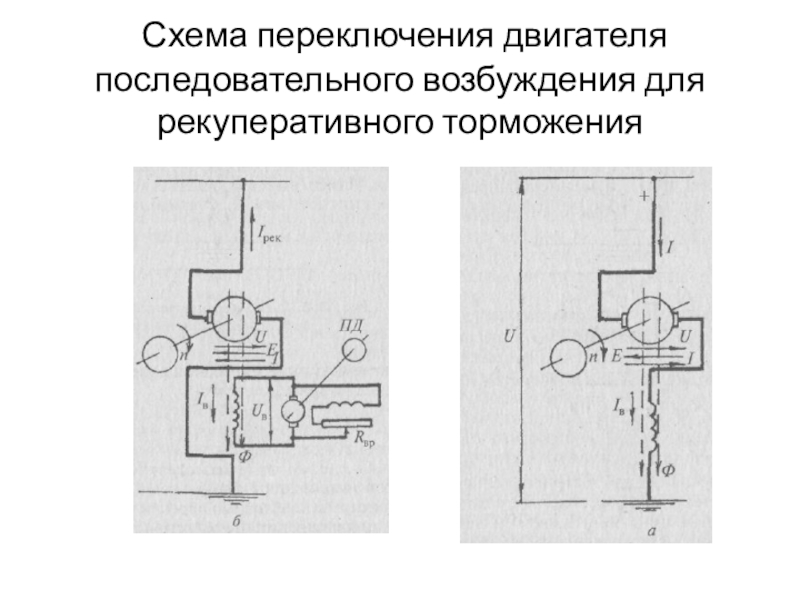

Слайд 91Условия замены двигателя последовательного возбуждения генератором
противо-ЭДС машины Е, сохраняя свое направление,
должна стать по значению больше напряжения сети U, т. е. Е > U (только тогда ток якоря изменит свое направление и станет рекуперативным генераторным током);
при переходе к торможению ток в обмотке возбуждения не должен менять своего направления, чтобы машина не размагнитилась.
при переходе к торможению ток в обмотке возбуждения не должен менять своего направления, чтобы машина не размагнитилась.

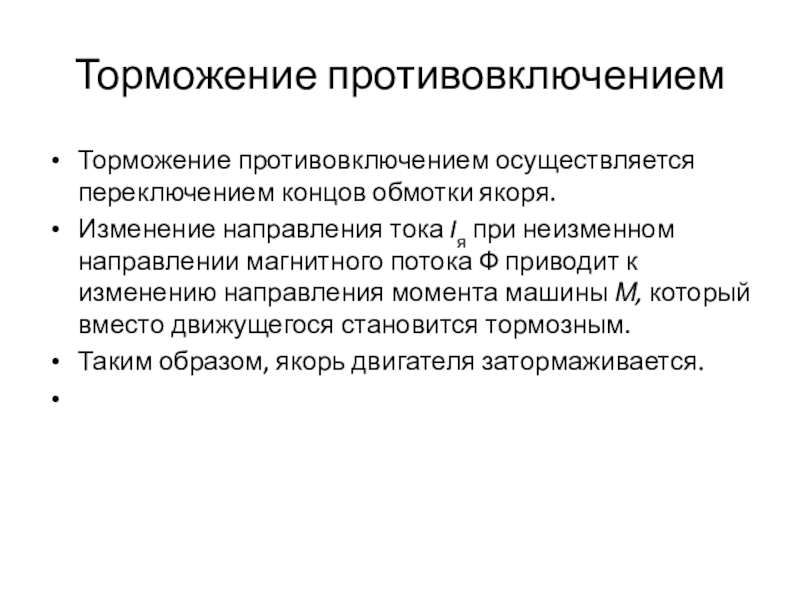

Слайд 92Торможение противовключением
Торможение противовключением осуществляется переключением концов обмотки якоря.
Изменение направления тока
Iя при неизменном направлении магнитного потока Ф приводит к изменению направления момента машины М, который вместо движущегося становится тормозным.
Таким образом, якорь двигателя затормаживается.
Таким образом, якорь двигателя затормаживается.
