Презентация, доклад открытого урока по черчению Біріктірулер туралы жалпы мәлімет (9 класс)

туралы тереңдеу білім беру;
Дамытушылығы – заманауи техника кеңінен тараған біріктірулер турлері туралы білімдерін дамыту;
Тәрбиелігі – оқушыларды тиянақтылыққа, шеберлікке, сызбаны сауатты, ұқыпты орындай білуге тәрбиелеу.

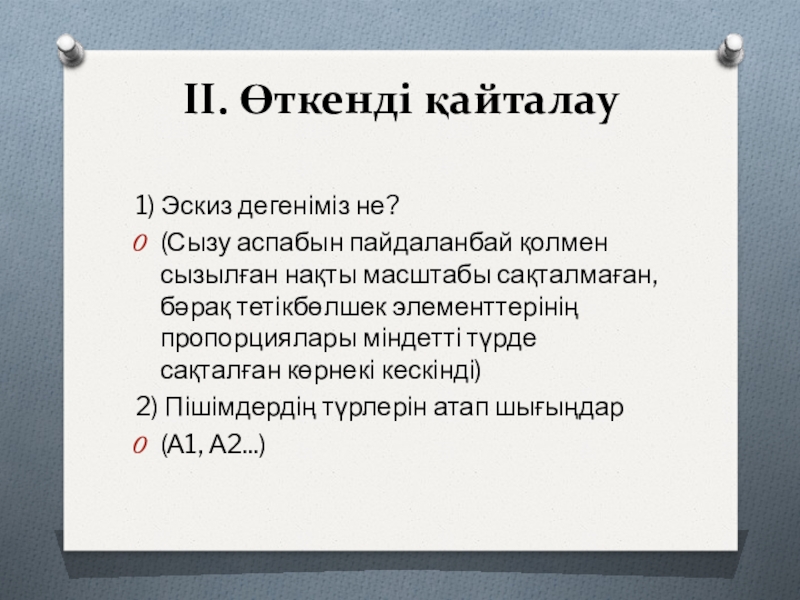

нақты масштабы сақталмаған, бәрақ тетікбөлшек элементтерінің пропорциялары міндетті түрде сақталған көрнекі кескінді)
2) Пішімдердің түрлерін атап шығыңдар
(А1, А2...)

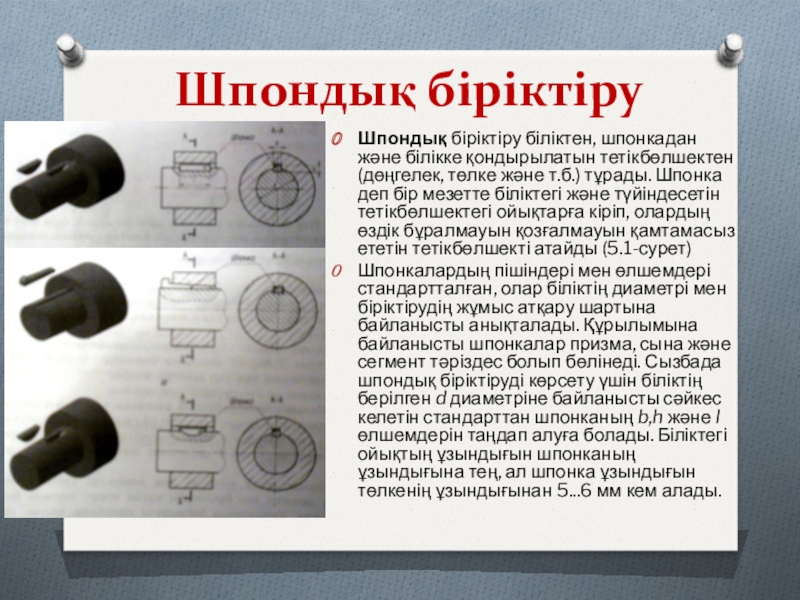

және т.б.) тұрады. Шпонка деп бір мезетте біліктегі және түйіндесетін тетікбөлшектегі ойықтарға кіріп, олардың өздік бұралмауын қозғалмауын қамтамасыз ететін тетікбөлшекті атайды (5.1-сурет)

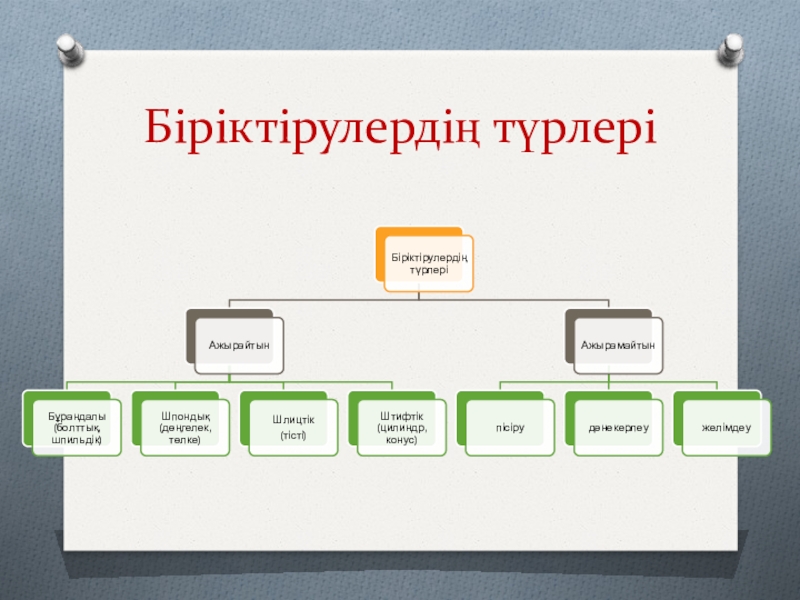

Шпонкалардың пішіндері мен өлшемдері стандартталған, олар біліктің диаметрі мен біріктірудің жұмыс атқару шартына байланысты анықталады. Құрылымына байланысты шпонкалар призма, сына және сегмент тәріздес болып бөлінеді. Сызбада шпондық біріктіруді көрсету үшін біліктің берілген d диаметріне байланысты сәйкес келетін стандарттан шпонканың b,h және l өлшемдерін таңдап алуға болады. Біліктегі ойықтың ұзындығын шпонканың ұзындығына тең, ал шпонка ұзындығын төлкенің ұзындығынан 5...6 мм кем алады.

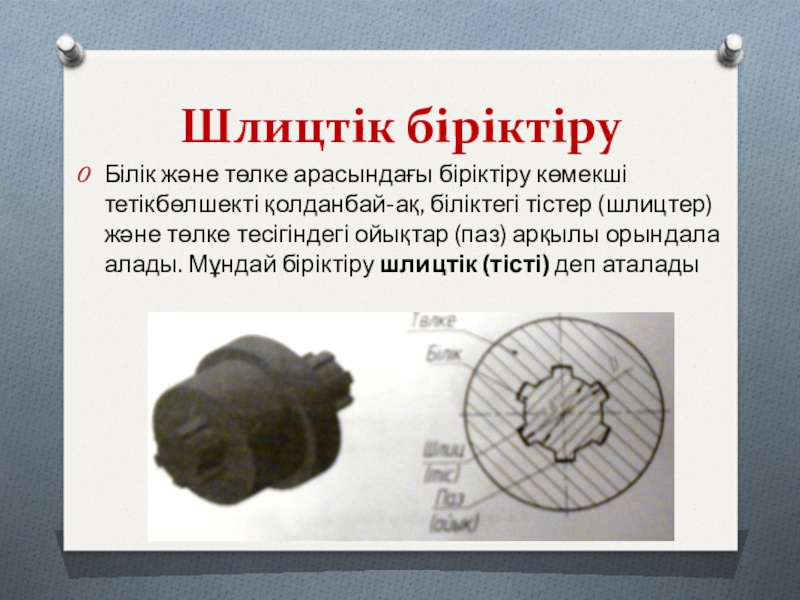

(шлицтер) және төлке тесігіндегі ойықтар (паз) арқылы орындала алады. Мұндай біріктіру шлицтік (тісті) деп аталады

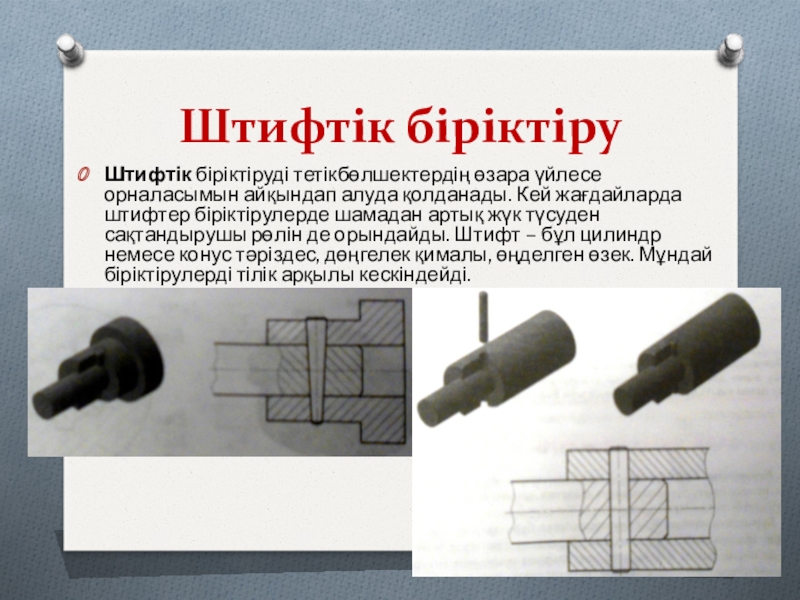

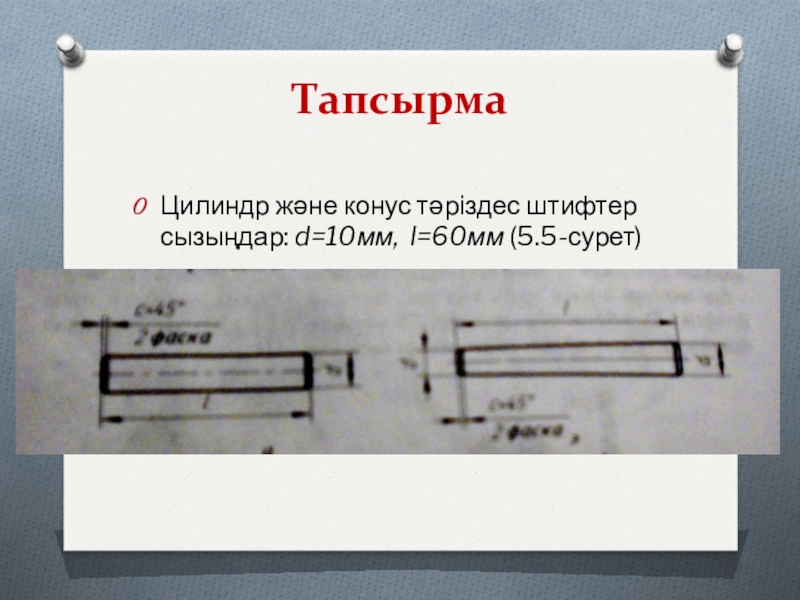

жағдайларда штифтер біріктірулерде шамадан артық жүк түсуден сақтандырушы рөлін де орындайды. Штифт – бұл цилиндр немесе конус тәріздес, дөңгелек қималы, өңделген өзек. Мұндай біріктірулерді тілік арқылы кескіндейді.
