Презентация, доклад на урок Требования к техническому состоянию автотранспортных средств
Содержание
- 1. Презентация на урок Требования к техническому состоянию автотранспортных средств
- 2. Перечень неисправностей и условий, при которых запрещается
- 3. ТОРМОЗНАЯ СИСТЕМАПри дорожных испытаниях не выдерживается расчетный
- 4. РУЛЕВОЕ УПРАВЛЕНИЕСуммарный люфт в рулевом управлении превышает10º
- 5. ВНЕШНИЕ СВЕТОВЫЕ ПРИБОРЫЧисло, тип, цвет, расположение и
- 6. СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА.Не работают в установленном режиместеклоочистители. Не работают стеклоомыватели.
- 7. КОЛЕСА И ШИНЫШины легковых автомобилей имеютостаточную высоту
- 8. ДВИГАТЕЛЬСодержание вредных веществ вотработавших газах и их
- 9. ПРОЧИЕ ЭЛЕМЕНТЫ КОНСТРУКЦИИОтсутствуют предусмотренные конструкциейавтомобиля зеркала заднего
- 10. Отсутствуют предусмотренные конструкциейгрязезащитные фартуки и брызговики. Неисправны
- 11. СПАСИБО ЗА ВНИМАНИЕ!!!
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств,устанавливается на федеральном уровне.ГОСТ Р 51709-2001Автотранспортные средства. Требования безопасности ктехническому состоянию и методы проверки
Слайд 1Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей
УСТРОЙСТВО И
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЕЙ

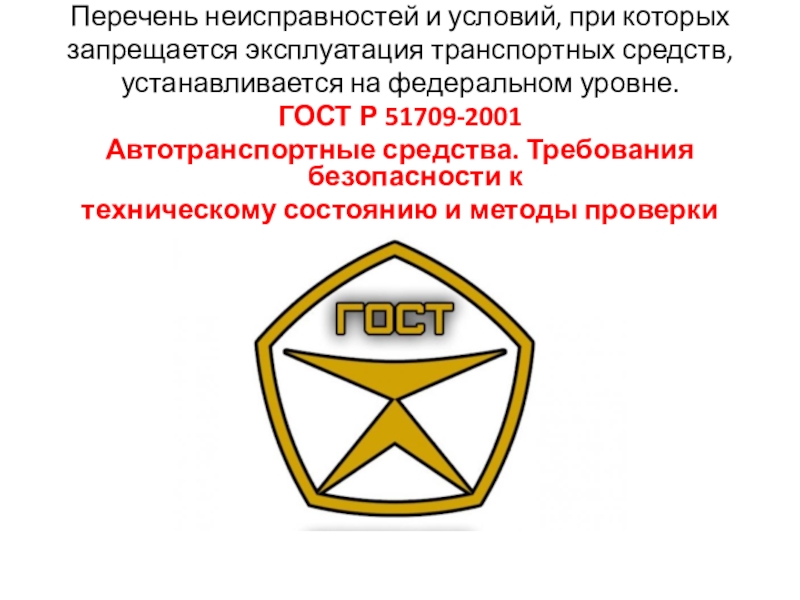

Слайд 2Перечень неисправностей и условий, при которых
запрещается эксплуатация транспортных средств,
устанавливается на
федеральном уровне.
ГОСТ Р 51709-2001
Автотранспортные средства. Требования безопасности к
техническому состоянию и методы проверки
ГОСТ Р 51709-2001
Автотранспортные средства. Требования безопасности к
техническому состоянию и методы проверки

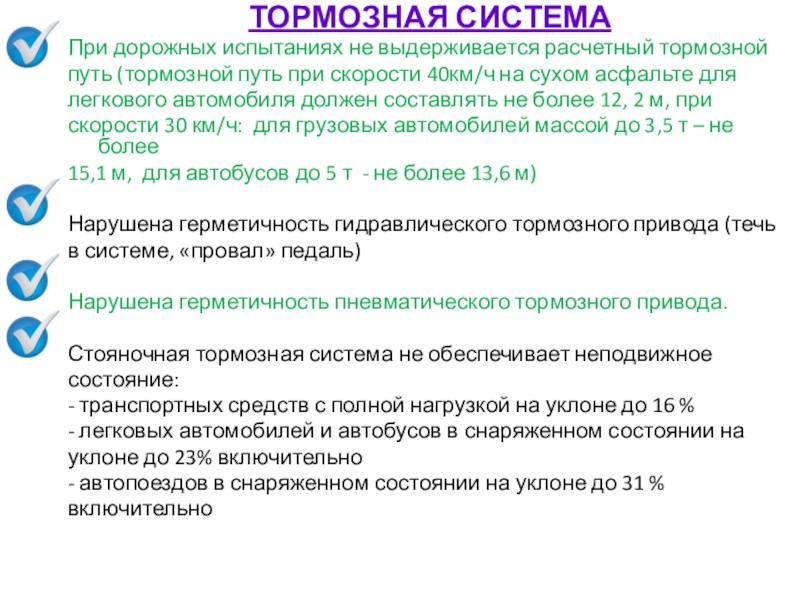

Слайд 3ТОРМОЗНАЯ СИСТЕМА
При дорожных испытаниях не выдерживается расчетный тормозной
путь (тормозной путь при
скорости 40км/ч на сухом асфальте для
легкового автомобиля должен составлять не более 12, 2 м, при
скорости 30 км/ч: для грузовых автомобилей массой до 3,5 т – не более
15,1 м, для автобусов до 5 т - не более 13,6 м)
Нарушена герметичность гидравлического тормозного привода (течь
в системе, «провал» педаль)
Нарушена герметичность пневматического тормозного привода.
Стояночная тормозная система не обеспечивает неподвижное
состояние:
- транспортных средств с полной нагрузкой на уклоне до 16 %
- легковых автомобилей и автобусов в снаряженном состоянии на
уклоне до 23% включительно
- автопоездов в снаряженном состоянии на уклоне до 31 %
включительно
легкового автомобиля должен составлять не более 12, 2 м, при
скорости 30 км/ч: для грузовых автомобилей массой до 3,5 т – не более
15,1 м, для автобусов до 5 т - не более 13,6 м)
Нарушена герметичность гидравлического тормозного привода (течь
в системе, «провал» педаль)
Нарушена герметичность пневматического тормозного привода.
Стояночная тормозная система не обеспечивает неподвижное
состояние:
- транспортных средств с полной нагрузкой на уклоне до 16 %
- легковых автомобилей и автобусов в снаряженном состоянии на
уклоне до 23% включительно
- автопоездов в снаряженном состоянии на уклоне до 31 %
включительно

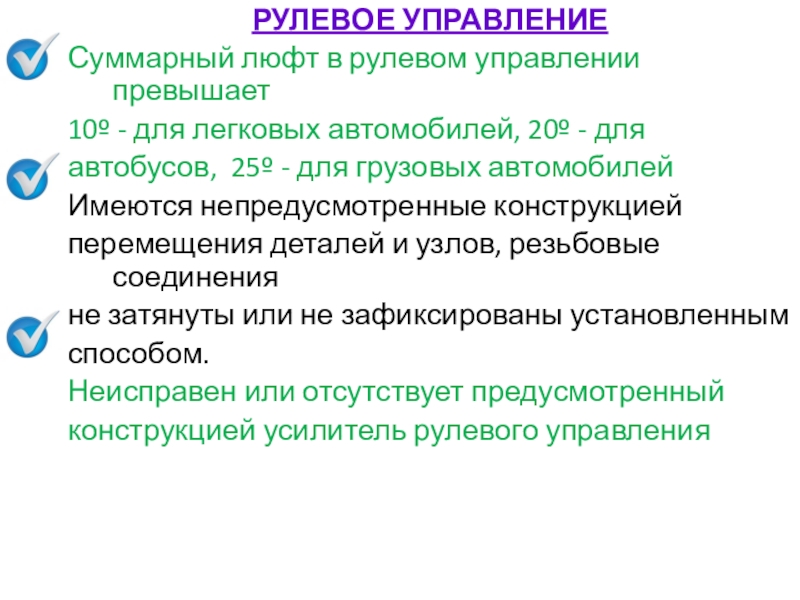

Слайд 4РУЛЕВОЕ УПРАВЛЕНИЕ
Суммарный люфт в рулевом управлении превышает
10º - для легковых автомобилей,
20º - для
автобусов, 25º - для грузовых автомобилей
Имеются непредусмотренные конструкцией
перемещения деталей и узлов, резьбовые соединения
не затянуты или не зафиксированы установленным
способом.
Неисправен или отсутствует предусмотренный
конструкцией усилитель рулевого управления
автобусов, 25º - для грузовых автомобилей
Имеются непредусмотренные конструкцией
перемещения деталей и узлов, резьбовые соединения
не затянуты или не зафиксированы установленным
способом.
Неисправен или отсутствует предусмотренный
конструкцией усилитель рулевого управления

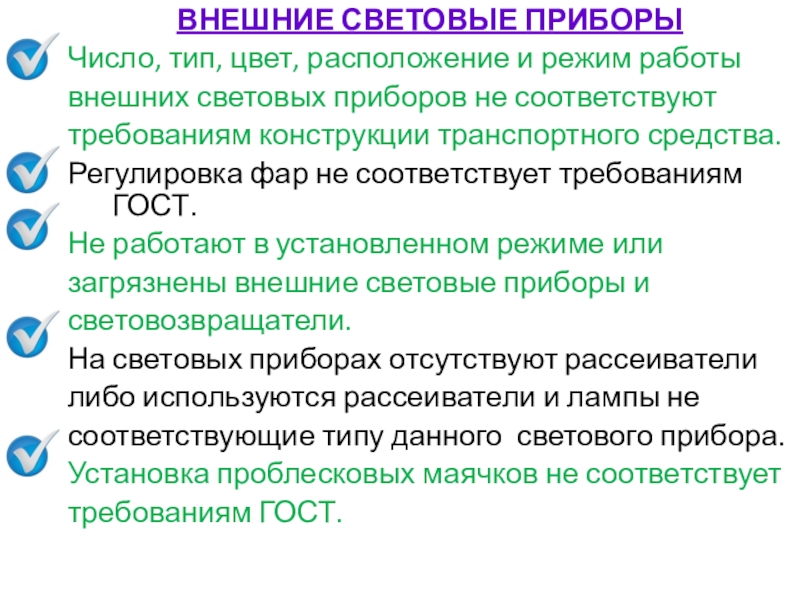

Слайд 5ВНЕШНИЕ СВЕТОВЫЕ ПРИБОРЫ
Число, тип, цвет, расположение и режим работы
внешних световых приборов
не соответствуют
требованиям конструкции транспортного средства.
Регулировка фар не соответствует требованиям ГОСТ.
Не работают в установленном режиме или
загрязнены внешние световые приборы и
световозвращатели.
На световых приборах отсутствуют рассеиватели
либо используются рассеиватели и лампы не
соответствующие типу данного светового прибора.
Установка проблесковых маячков не соответствует
требованиям ГОСТ.
требованиям конструкции транспортного средства.
Регулировка фар не соответствует требованиям ГОСТ.
Не работают в установленном режиме или
загрязнены внешние световые приборы и
световозвращатели.
На световых приборах отсутствуют рассеиватели
либо используются рассеиватели и лампы не
соответствующие типу данного светового прибора.
Установка проблесковых маячков не соответствует
требованиям ГОСТ.

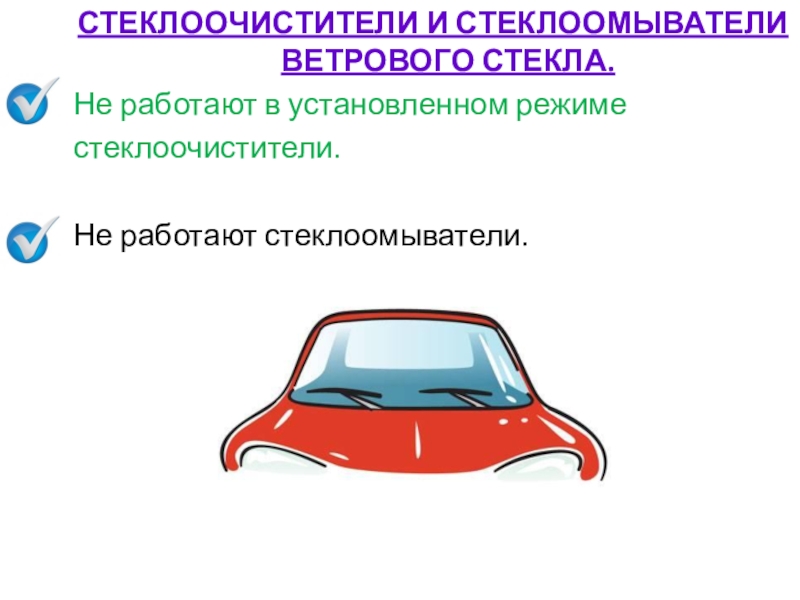

Слайд 6СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ ВЕТРОВОГО СТЕКЛА.
Не работают в установленном режиме
стеклоочистители.
Не работают
стеклоомыватели.

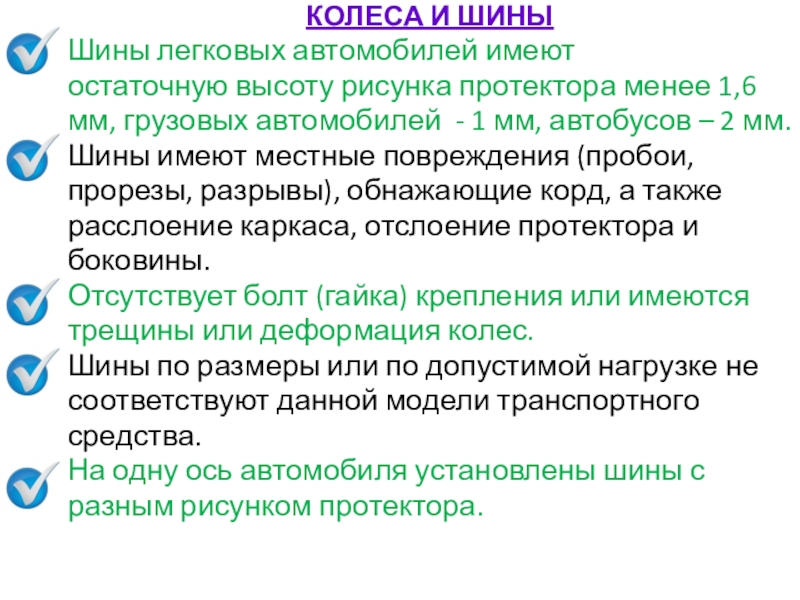

Слайд 7КОЛЕСА И ШИНЫ
Шины легковых автомобилей имеют
остаточную высоту рисунка протектора менее 1,6
мм,
грузовых автомобилей - 1 мм, автобусов – 2 мм.
Шины имеют местные повреждения (пробои,
прорезы, разрывы), обнажающие корд, а также
расслоение каркаса, отслоение протектора и
боковины.
Отсутствует болт (гайка) крепления или имеются
трещины или деформация колес.
Шины по размеры или по допустимой нагрузке не
соответствуют данной модели транспортного
средства.
На одну ось автомобиля установлены шины с
разным рисунком протектора.
Шины имеют местные повреждения (пробои,
прорезы, разрывы), обнажающие корд, а также
расслоение каркаса, отслоение протектора и
боковины.
Отсутствует болт (гайка) крепления или имеются
трещины или деформация колес.
Шины по размеры или по допустимой нагрузке не
соответствуют данной модели транспортного
средства.
На одну ось автомобиля установлены шины с
разным рисунком протектора.

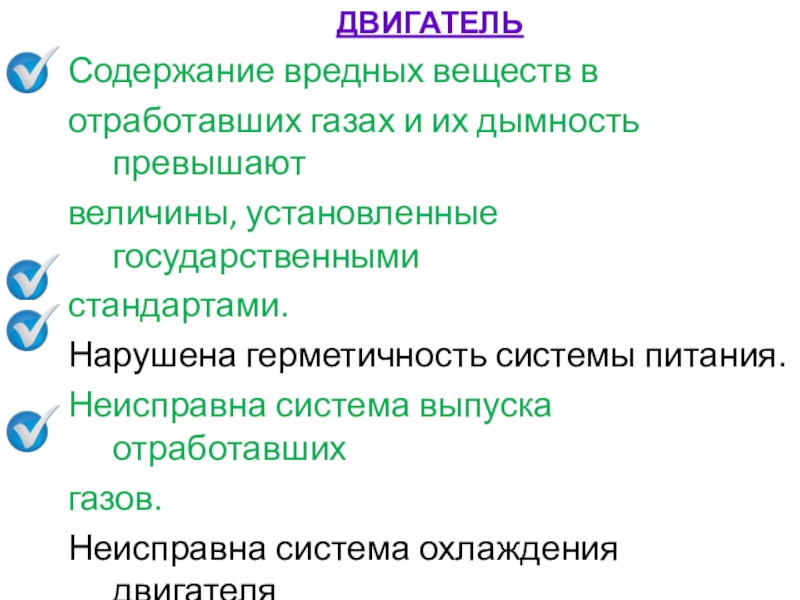

Слайд 8ДВИГАТЕЛЬ
Содержание вредных веществ в
отработавших газах и их дымность превышают
величины, установленные государственными
стандартами.
Нарушена герметичность системы питания.
Неисправна система выпуска отработавших
газов.
Неисправна система охлаждения двигателя
(течь ОЖ).

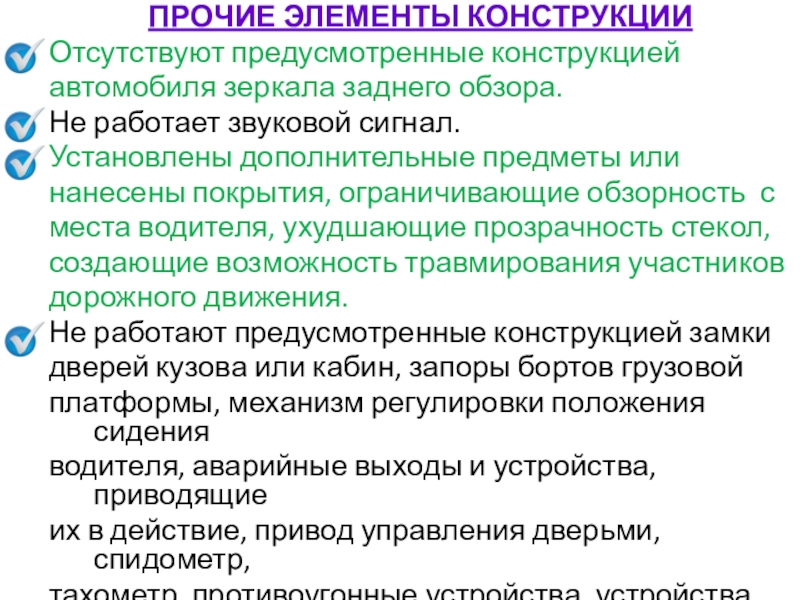

Слайд 9ПРОЧИЕ ЭЛЕМЕНТЫ КОНСТРУКЦИИ
Отсутствуют предусмотренные конструкцией
автомобиля зеркала заднего обзора.
Не работает
звуковой сигнал.
Установлены дополнительные предметы или
нанесены покрытия, ограничивающие обзорность с
места водителя, ухудшающие прозрачность стекол,
создающие возможность травмирования участников
дорожного движения.
Не работают предусмотренные конструкцией замки
дверей кузова или кабин, запоры бортов грузовой
платформы, механизм регулировки положения сидения
водителя, аварийные выходы и устройства, приводящие
их в действие, привод управления дверьми, спидометр,
тахометр, противоугонные устройства, устройства
обогрева и обдува стекол.
Установлены дополнительные предметы или
нанесены покрытия, ограничивающие обзорность с
места водителя, ухудшающие прозрачность стекол,
создающие возможность травмирования участников
дорожного движения.
Не работают предусмотренные конструкцией замки
дверей кузова или кабин, запоры бортов грузовой
платформы, механизм регулировки положения сидения
водителя, аварийные выходы и устройства, приводящие
их в действие, привод управления дверьми, спидометр,
тахометр, противоугонные устройства, устройства
обогрева и обдува стекол.

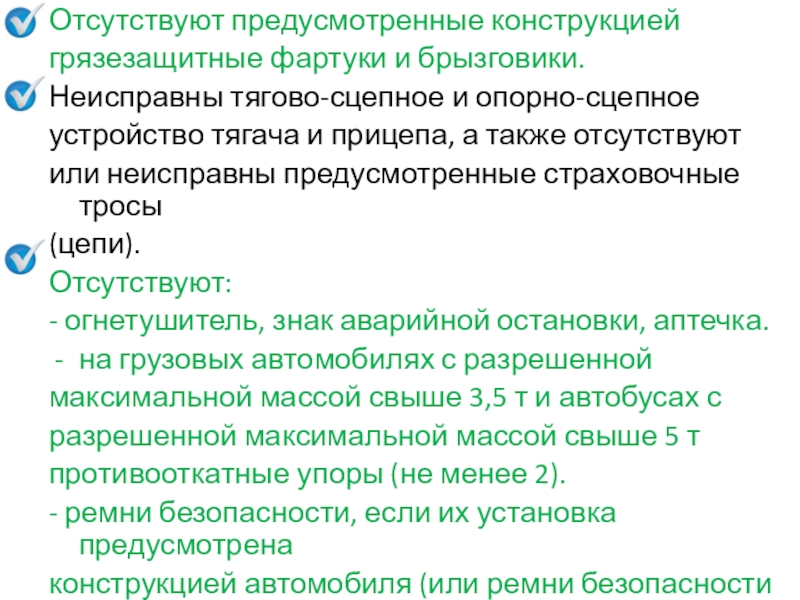

Слайд 10Отсутствуют предусмотренные конструкцией
грязезащитные фартуки и брызговики.
Неисправны тягово-сцепное и опорно-сцепное
устройство тягача
и прицепа, а также отсутствуют
или неисправны предусмотренные страховочные тросы
(цепи).
Отсутствуют:
- огнетушитель, знак аварийной остановки, аптечка.
на грузовых автомобилях с разрешенной
максимальной массой свыше 3,5 т и автобусах с
разрешенной максимальной массой свыше 5 т
противооткатные упоры (не менее 2).
- ремни безопасности, если их установка предусмотрена
конструкцией автомобиля (или ремни безопасности
имеют неисправности или надрывы).
или неисправны предусмотренные страховочные тросы
(цепи).
Отсутствуют:
- огнетушитель, знак аварийной остановки, аптечка.
на грузовых автомобилях с разрешенной
максимальной массой свыше 3,5 т и автобусах с
разрешенной максимальной массой свыше 5 т
противооткатные упоры (не менее 2).
- ремни безопасности, если их установка предусмотрена
конструкцией автомобиля (или ремни безопасности
имеют неисправности или надрывы).
