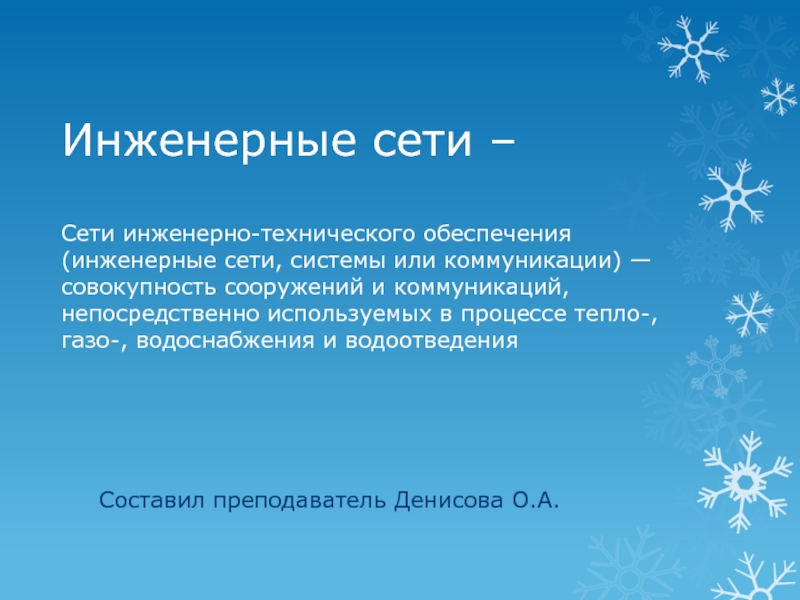

Слайд 1Инженерные сети –
Сети инженерно-технического обеспечения (инженерные сети, системы или коммуникации) —
совокупность сооружений и коммуникаций, непосредственно используемых в процессе тепло-, газо-, водоснабжения и водоотведения
Составил преподаватель Денисова О.А.

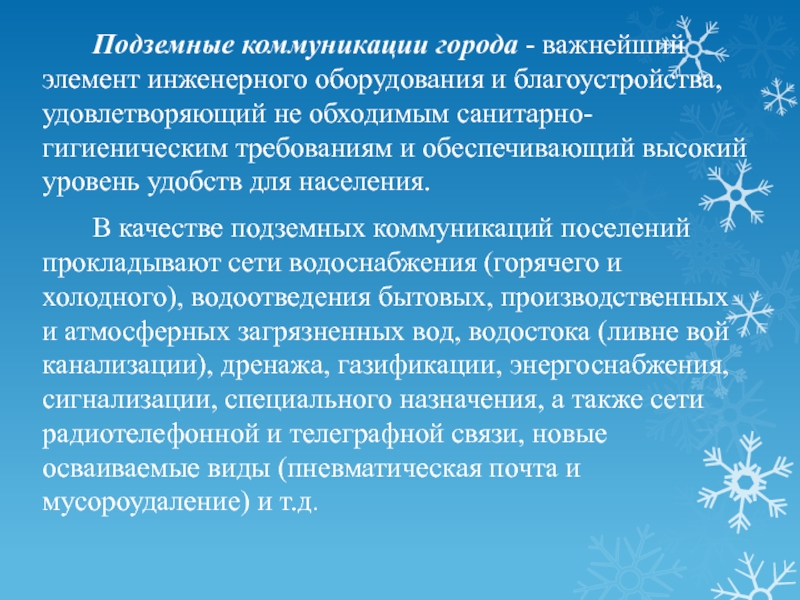

Слайд 2 Подземные коммуникации города - важнейший элемент инженерного
оборудования и благоустройства, удовлетворяющий не обходимым санитарно-гигиеническим требованиям и обеспечивающий высокий уровень удобств для населения.
В качестве подземных коммуникаций поселений прокладывают сети водоснабжения (горячего и холодного), водоотведения бытовых, производственных и атмосферных загрязненных вод, водостока (ливне вой канализации), дренажа, газификации, энергоснабжения, сигнализации, специального назначения, а также сети радиотелефонной и телеграфной связи, новые осваиваемые виды (пневматическая почта и мусороудаление) и т.д.
Слайд 3 Инженерные сети населенных пунктов проектируют как комплексную
систему, объединяющую все надземные, наземные и подземные сети с учетом их развития на расчетный период.
Подземные сети прокладывают преимущественно под улицами и дорогами. для этого в поперечных профилях улиц и дорог предусматривают места для укладки сетей: на полосе между красной линией и линией застройки прокладывают кабельные сети (силовые, связи, сети сигнализации и диспетчеризации);
Под тротуарами располагают тепловые сети или проходные коллекторы;
На разделительных полосах - водопровод, газопровод и хозяйственно-бытовую канализацию.
При ширине улиц более 60 м в пределах красной линии сети водопровода и канализации прокладывают по обеим сторонам улиц. При реконструкции проезжих частей улиц и дорог обычно сети, расположенные под ними, переносят под разделительные полосы и тротуары
Исключение могут составлять самотечные сети хозяйственно-бытовой и ливневой канализации.

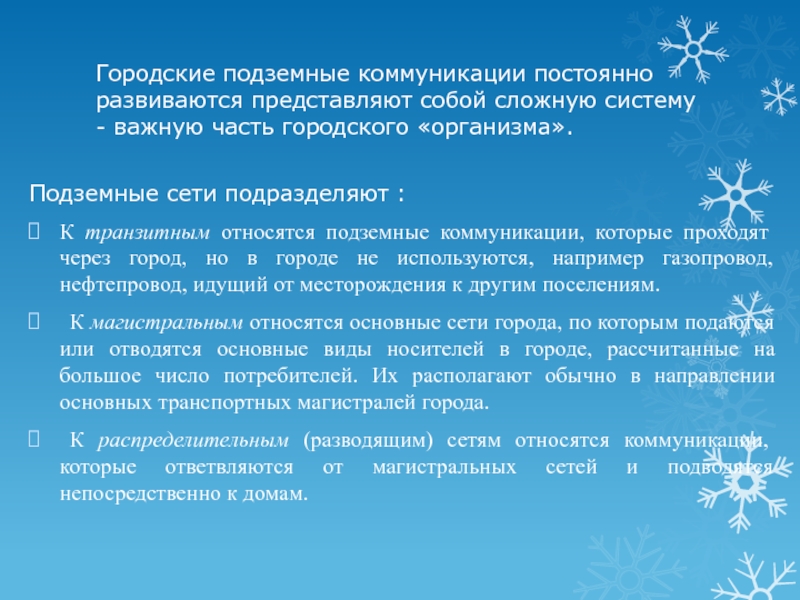

Слайд 4Городские подземные коммуникации постоянно развиваются представляют собой сложную систему - важную
часть городского «организма».
Подземные сети подразделяют :
К транзитным относятся подземные коммуникации, которые проходят через город, но в городе не используются, например газопровод, нефтепровод, идущий от месторождения к другим поселениям.
К магистральным относятся основные сети города, по которым подаются или отводятся основные виды носителей в городе, рассчитанные на большое число потребителей. Их располагают обычно в направлении основных транспортных магистралей города.
К распределительным (разводящим) сетям относятся коммуникации, которые ответвляются от магистральных сетей и подводятся непосредственно к домам.
Слайд 5 При проектировании магистральных трасс подземных коммуникаций их делают прямолинейными,
параллельными оси или красной линии улицы, располагают с какой-либо одной стороны улицы, не пересекая ее.
Подземные сети не должны находиться одна над другой, за исключением участков на перекрестках и от ветвлениях, где предусматриваются пересечения в соответствии с нормами в разных уровнях. Наиболее целесообразным считается расположение подземных коммуникаций под зеленой зоной улицы и тротуарами, но часто бывает необходимо использовать так же часть пространства под проезжей частью улиц.

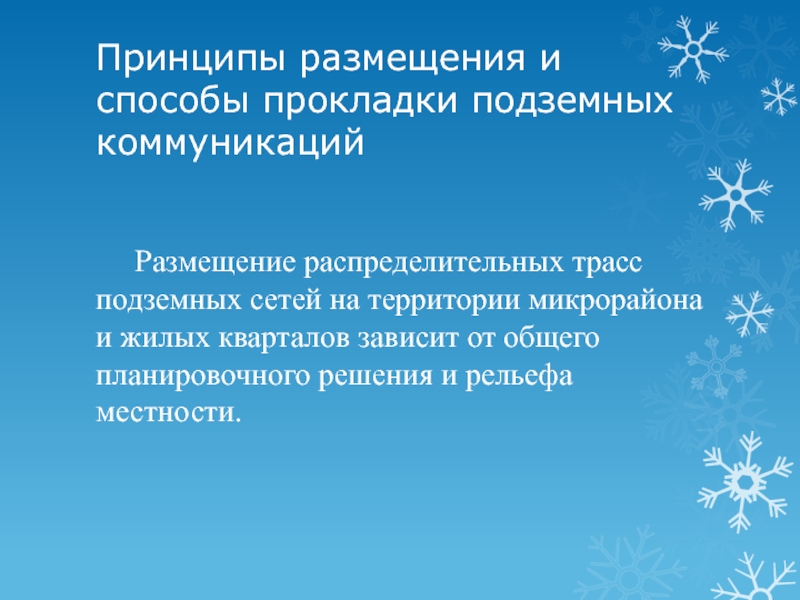

Слайд 6Принципы размещения и способы прокладки подземных коммуникаций
Размещение распределительных
трасс подземных сетей на территории микрорайона и жилых кварталов зависит от общего планировочного решения и рельефа местности.
Слайд 7 Расстояния от подземных сетей до зданий, сооружений, зеленых
насаждений и соседних подземных сетей регламентируются. Все траншеи подземных сетей располагаются вне зоны давления в грунте от зданий. что способствует сохранению целостности основания фундаментов здания, предохранению его от размыва .
Соблюдение нормативных расстояний, кроме того, предотвращает возможность повреждений, а в случае необходимости обеспечивает условия ремонта. Минимальные значения этих расстояний даны в СНиП 2.07.01-89*
Трубопроводы прокладывают непосредственно в грунте, а так же открыто над поверхностью земли по эстакадам, особенно в районах вечномерзлых грунтов.

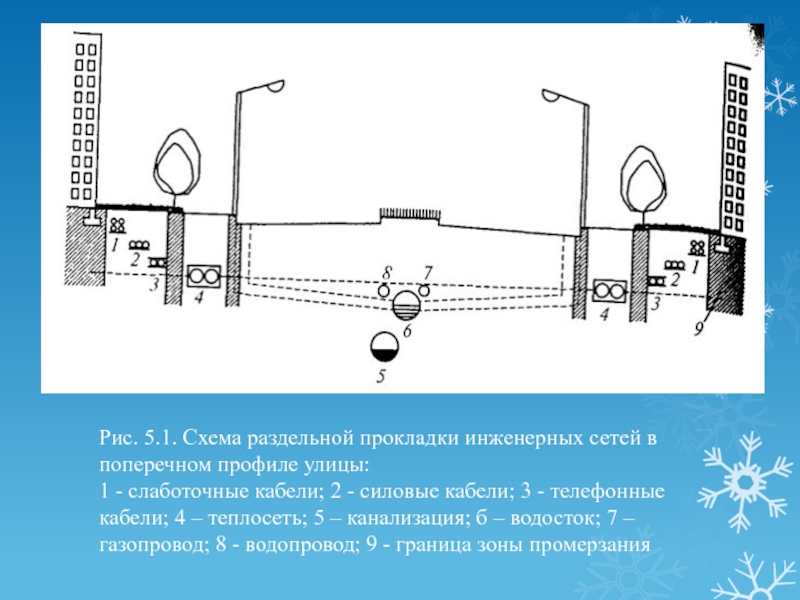

Слайд 8Рис. 5.1. Схема раздельной прокладки инженерных сетей в поперечном профиле улицы:
1
- слаботочные кабели; 2 - силовые кабели; 3 - телефонные кабели; 4 – теплосеть; 5 – канализация; б – водосток; 7 – газопровод; 8 - водопровод; 9 - граница зоны промерзания

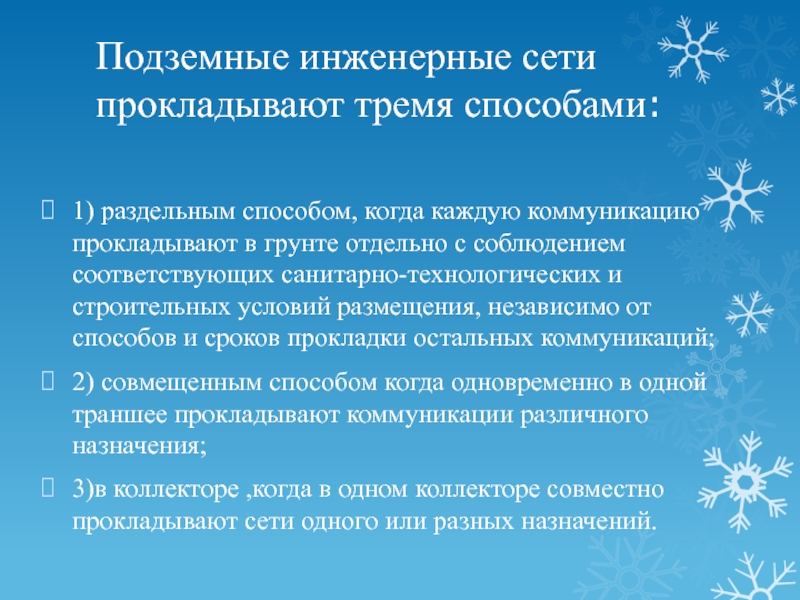

Слайд 91) раздельным способом, когда каждую коммуникацию прокладывают в грунте отдельно с
соблюдением соответствующих санитарно-технологических и строительных условий размещения, независимо от способов и сроков прокладки остальных коммуникаций;
2) совмещенным способом когда одновременно в одной траншее прокладывают коммуникации различного назначения;
3)в коллекторе ,когда в одном коллекторе совместно прокладывают сети одного или разных назначений.
Подземные инженерные сети прокладывают тремя способами:
Слайд 10Рис. 5.2. Способы размещения инженерных сетей:
а - в общей траншее; б
— в непроходном коллекторе; в — в проходном коллекторе;
1 — теплосеть; 2 — газопровод, З — водопровод; 4— водосток; 5 — канализация; б — кабели связи; 7 — силовые кабели

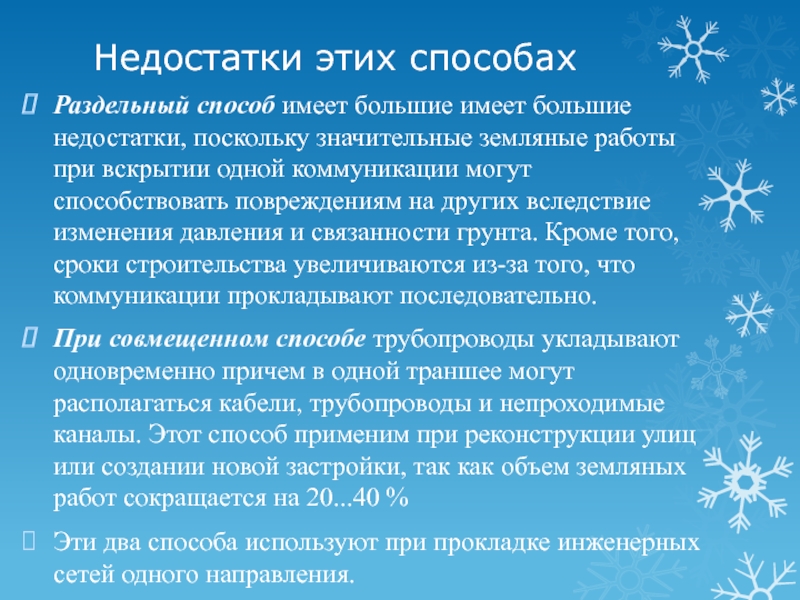

Слайд 11Недостатки этих способах
Раздельный способ имеет большие имеет большие недостатки, поскольку
значительные земляные работы при вскрытии одной коммуникации могут способствовать повреждениям на других вследствие изменения давления и связанности грунта. Кроме того, сроки строительства увеличиваются из-за того, что коммуникации прокладывают последовательно.
При совмещенном способе трубопроводы укладывают одновременно причем в одной траншее могут располагаться кабели, трубопроводы и непроходимые каналы. Этот способ применим при реконструкции улиц или создании новой застройки, так как объем земляных работ сокращается на 20...40 %
Эти два способа используют при прокладке инженерных сетей одного направления.
Слайд 12 Прокладка сетей в совмещенном коллекторе позволяет сократить
объем земляных работ и сроки строительства. Этот способ значительно облегчает эксплуатацию, упрощает ремонт и замену коммуникаций без проведения земляных работ. При прокладке сетей в совмещенном коллекторе можно устраивать отдельные коммуникации даже после окончания нулевого цикла строительства. В коллекторе могут быть размешены идущие в одном направлении тепловые сети диаметром от 500 до 900 мм, водоводы диаметром до 500 мм, свыше десяти кабелей связи и силовых кабелей напряжением до 10 кВ. Не допускается расположение в общих коллекторах воздуховодов, напорных трубопроводов водопровода, канализации. Не разрешается совместная прокладка газопроводов и трубопроводов с горючими и легковоспламеняющимися веществами.

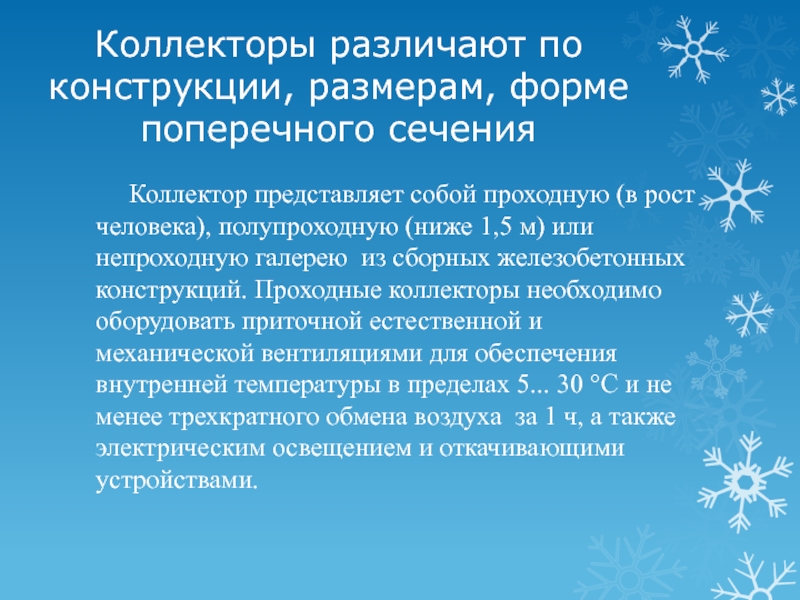

Слайд 13Коллекторы различают по конструкции, размерам, форме поперечного сечения
Коллектор
представляет собой проходную (в рост человека), полупроходную (ниже 1,5 м) или непроходную галерею из сборных железобетонных конструкций. Проходные коллекторы необходимо оборудовать приточной естественной и механической вентиляциями для обеспечения внутренней температуры в пределах 5... 30 °С и не менее трехкратного обмена воздуха за 1 ч, а также электрическим освещением и откачивающими устройствами.

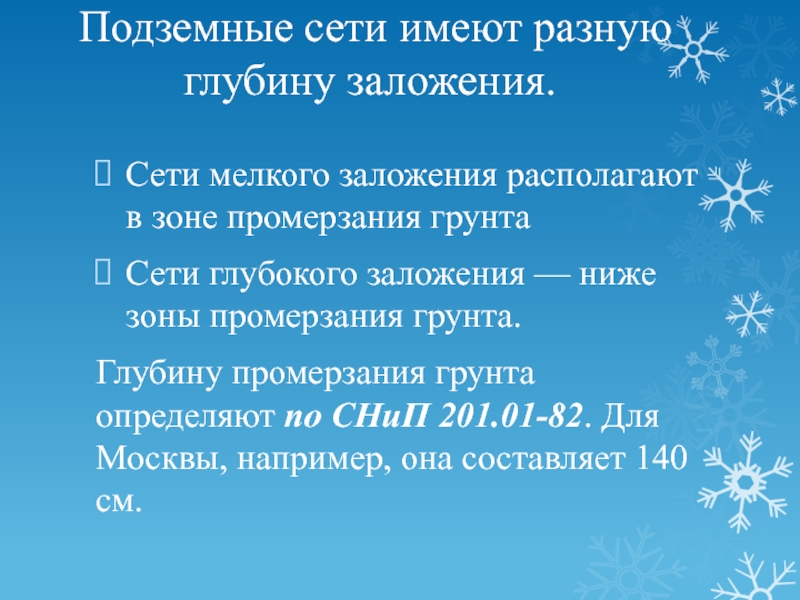

Слайд 14 Подземные сети имеют разную глубину заложения.
Сети мелкого заложения располагают в
зоне промерзания грунта
Сети глубокого заложения — ниже зоны промерзания грунта.
Глубину промерзания грунта определяют по СНиП 201.01-82. Для Москвы, например, она составляет 140 см.
Слайд 15Перечень сетей
К сетям мелкого заложения относятся сети, эксплуатация которых допускает
значительное охлаждение: электрические слаботочные и силовые кабели, кабели телефонной и телеграфной связи, сигнализации, газопроводы, теплосети.
К сетям глубокого заложения относятся подземные коммуникации, которые не допускают изменения агрегатного состояния транспортируемой жидкости (переохлаждения): водопровод, канализация, водосток.

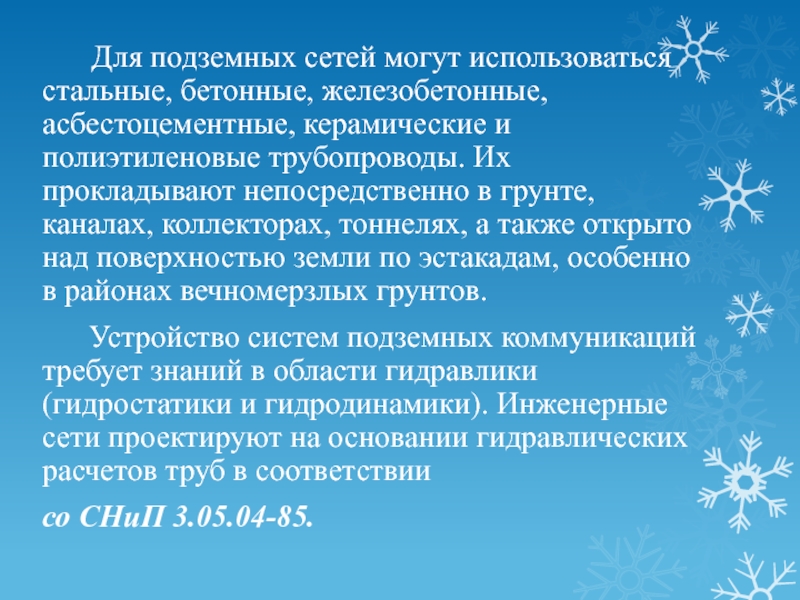

Слайд 16 Для подземных сетей могут использоваться стальные, бетонные,
железобетонные, асбестоцементные, керамические и полиэтиленовые трубопроводы. Их прокладывают непосредственно в грунте, каналах, коллекторах, тоннелях, а также открыто над поверхностью земли по эстакадам, особенно в районах вечномерзлых грунтов.
Устройство систем подземных коммуникаций требует знаний в области гидравлики (гидростатики и гидродинамики). Инженерные сети проектируют на основании гидравлических расчетов труб в соответствии
со СНиП 3.05.04-85.
