Презентация, доклад Получение заготовок методом штампования

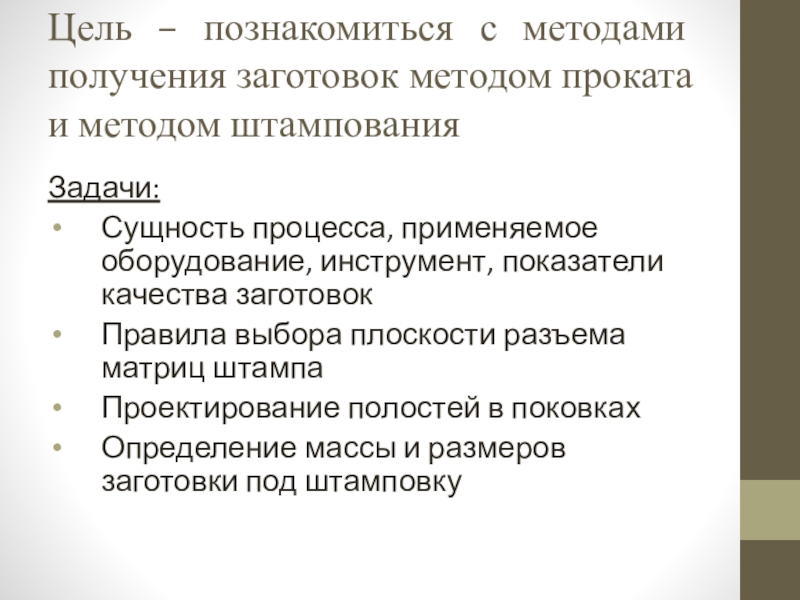

Цель – познакомиться с методами получения заготовок методом проката и методом штампованияЗадачи:Сущность процесса, применяемое оборудование, инструмент, показатели качества заготовок Правила выбора плоскости разъема матриц штампаПроектирование полостей в поковкахОпределение массы и размеров заготовки под штамповку

Слайд 1Получение заготовок методом штампования
Преподаватель спец. Дисциплин: Лисина Екатерина Витальевна
ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ТЮМЕНСКОЙ ОБЛАСТИ «ТЮМЕНСКИЙ ПЕДАГОГИЧЕСКИЙ КОЛЛЕДЖ»

Тюмень 2017

Получение заготовок методом штампованияПреподаватель спец. Дисциплин: Лисина Екатерина ВитальевнаГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ТЮМЕНСКОЙ ОБЛАСТИ «ТЮМЕНСКИЙ ПЕДАГОГИЧЕСКИЙ

Слайд 2Цель – познакомиться с методами получения заготовок методом проката и методом

штампования

Задачи:
Сущность процесса, применяемое оборудование, инструмент, показатели качества заготовок
Правила выбора плоскости разъема матриц штампа
Проектирование полостей в поковках
Определение массы и размеров заготовки под штамповку

Цель – познакомиться с методами получения заготовок методом проката и методом штампованияЗадачи:Сущность процесса, применяемое оборудование, инструмент, показатели

Слайд 3Актуализация опорных знаний:

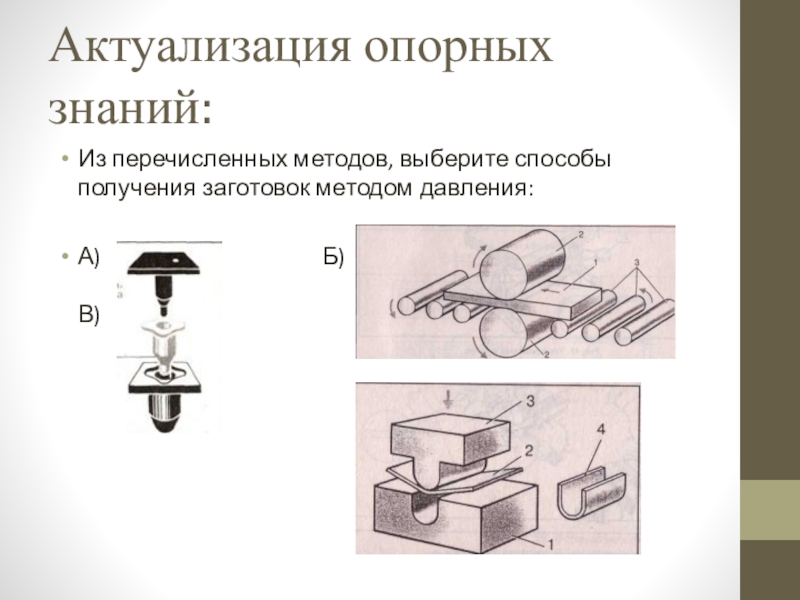

Из перечисленных методов, выберите способы получения заготовок методом давления:

А)

Б) В)
Актуализация опорных знаний:Из перечисленных методов, выберите способы получения заготовок методом давления:А)

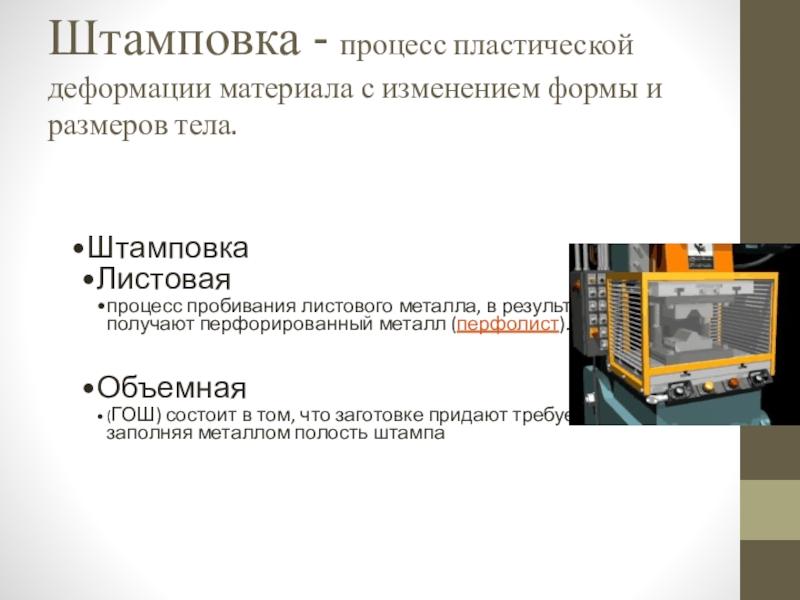

Слайд 4Штамповка - процесс пластической деформации материала с изменением формы и размеров

тела.
Штамповка - процесс пластической деформации материала с изменением формы и размеров тела.

Слайд 5Горячая объемная штамповка (ГОШ)

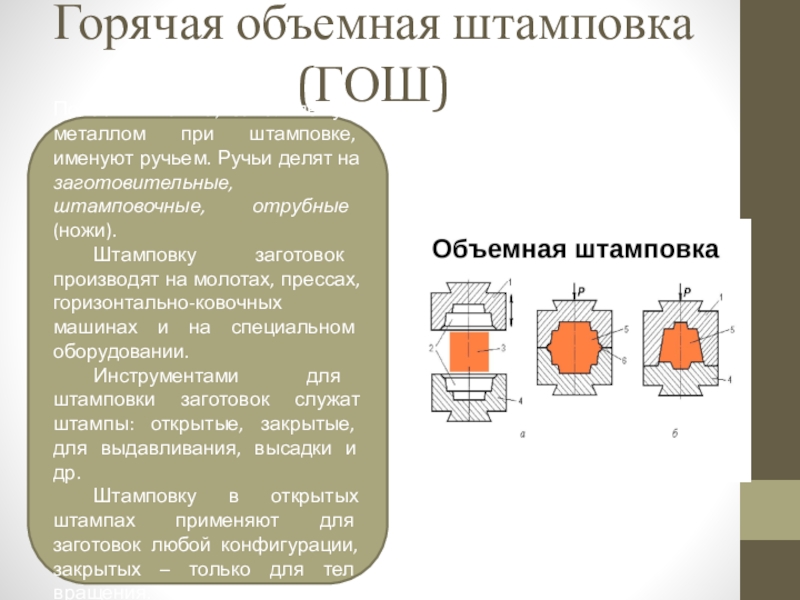

Полость штампа, заполняемую металлом при штамповке, именуют ручьем.

Ручьи делят на заготовительные, штамповочные, отрубные (ножи).
Штамповку заготовок производят на молотах, прессах, горизонтально-ковочных машинах и на специальном оборудовании.
Инструментами для штамповки заготовок служат штампы: открытые, закрытые, для выдавливания, высадки и др.
Штамповку в открытых штампах применяют для заготовок любой конфигурации, закрытых – только для тел вращения.
Горячая объемная штамповка (ГОШ)Полость штампа, заполняемую металлом при штамповке, именуют ручьем. Ручьи делят на заготовительные, штамповочные, отрубные

Слайд 6Ковка

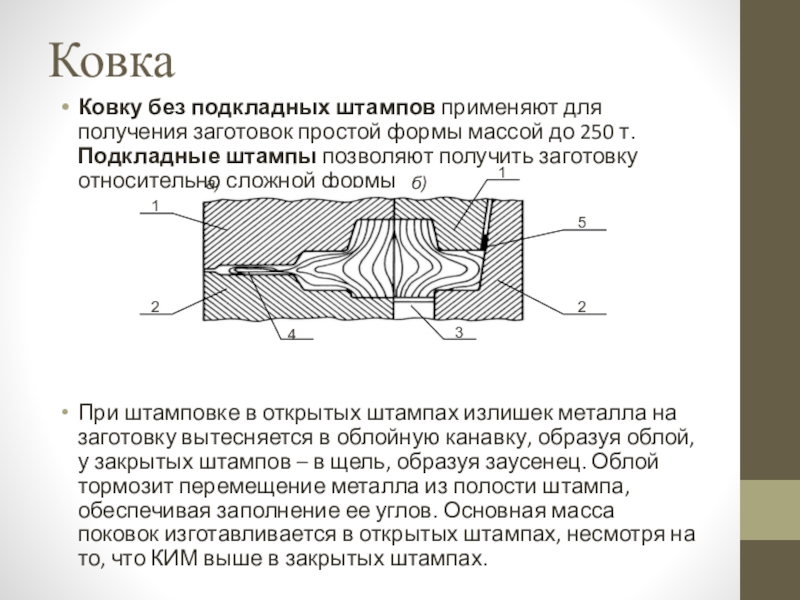

Ковку без подкладных штампов применяют для получения заготовок простой формы массой

до 250 т. Подкладные штампы позволяют получить заготовку относительно сложной формы







При штамповке в открытых штампах излишек металла на заготовку вытесняется в облойную канавку, образуя облой, у закрытых штампов – в щель, образуя заусенец. Облой тормозит перемещение металла из полости штампа, обеспечивая заполнение ее углов. Основная масса поковок изготавливается в открытых штампах, несмотря на то, что КИМ выше в закрытых штампах.


КовкаКовку без подкладных штампов применяют для получения заготовок простой формы массой до 250 т. Подкладные штампы позволяют

Слайд 7Разъем в штампе необходим для размещения исходной заготовки в ручей, извлечения

из него поковки.

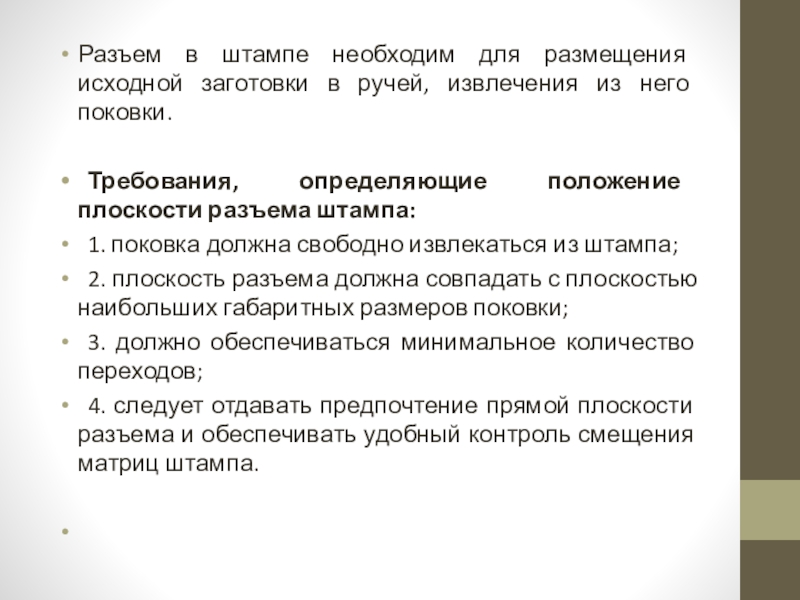

Требования, определяющие положение плоскости разъема штампа:
1. поковка должна свободно извлекаться из штампа;
2. плоскость разъема должна совпадать с плоскостью наибольших габаритных размеров поковки;
3. должно обеспечиваться минимальное количество переходов;
4. следует отдавать предпочтение прямой плоскости разъема и обеспечивать удобный контроль смещения матриц штампа.


Разъем в штампе необходим для размещения исходной заготовки в ручей, извлечения из него поковки.	Требования, определяющие положение плоскости

Слайд 8

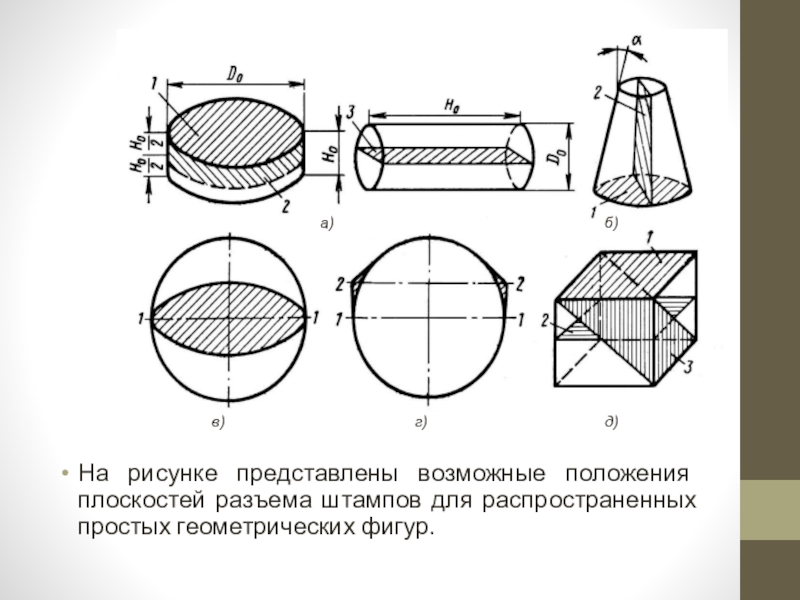

На рисунке представлены возможные положения плоскостей разъема штампов для распространенных простых

геометрических фигур.
На рисунке представлены возможные положения плоскостей разъема штампов для распространенных простых геометрических фигур.

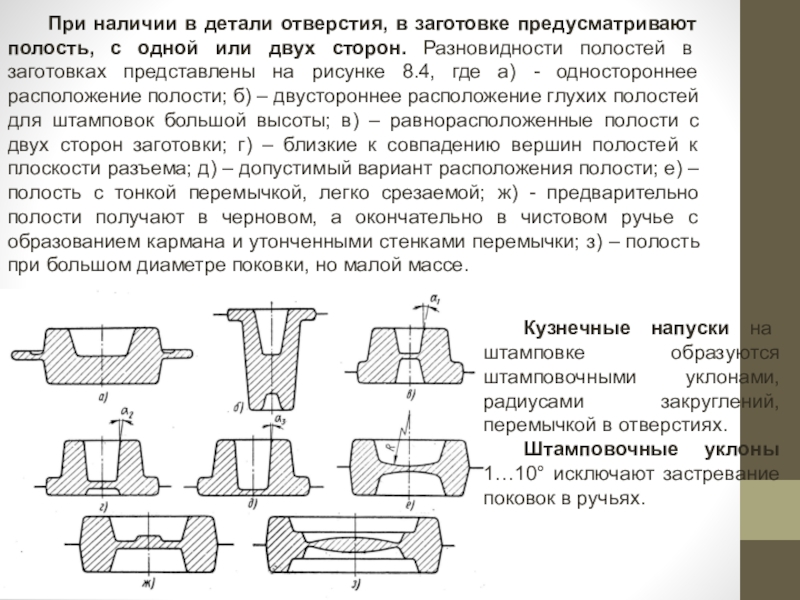

Слайд 9 При наличии в детали отверстия, в заготовке предусматривают полость, с одной

или двух сторон. Разновидности полостей в заготовках представлены на рисунке 8.4, где а) - одностороннее расположение полости; б) – двустороннее расположение глухих полостей для штамповок большой высоты; в) – равнорасположенные полости с двух сторон заготовки; г) – близкие к совпадению вершин полостей к плоскости разъема; д) – допустимый вариант расположения полости; е) – полость с тонкой перемычкой, легко срезаемой; ж) - предварительно полости получают в черновом, а окончательно в чистовом ручье с образованием кармана и утонченными стенками перемычки; з) – полость при большом диаметре поковки, но малой массе.

Кузнечные напуски на штамповке образуются штамповочными уклонами, радиусами закруглений, перемычкой в отверстиях.
Штамповочные уклоны 1…10° исключают застревание поковок в ручьях.

При наличии в детали отверстия, в заготовке предусматривают полость, с одной или двух сторон. Разновидности полостей в
