Презентация, доклад к уроку по инженерной графике на тему Чтение архитектурно-строительных чертежей

театры, библиотеки и пр.) и производственных (заводы, фабрики, фермы и пр.) зданий;
- инженерно-строительные – чертежи сооружений и строительных конструкций (мосты, тоннели, эстакады, железные и шоссейные дороги, гидростанции и пр.);
- топографические – чертежи земной поверхности, изображающие рельеф местности: водоемы и насаждения, строения, дороги, города и поселки.

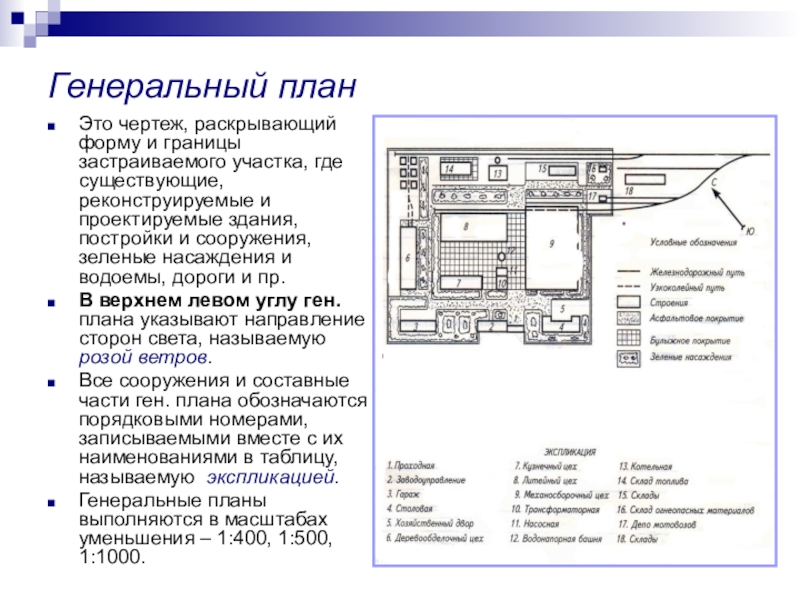

реконструируемые и проектируемые здания, постройки и сооружения, зеленые насаждения и водоемы, дороги и пр.
В верхнем левом углу ген. плана указывают направление сторон света, называемую розой ветров.
Все сооружения и составные части ген. плана обозначаются порядковыми номерами, записываемыми вместе с их наименованиями в таблицу, называемую экспликацией.
Генеральные планы выполняются в масштабах уменьшения – 1:400, 1:500, 1:1000.

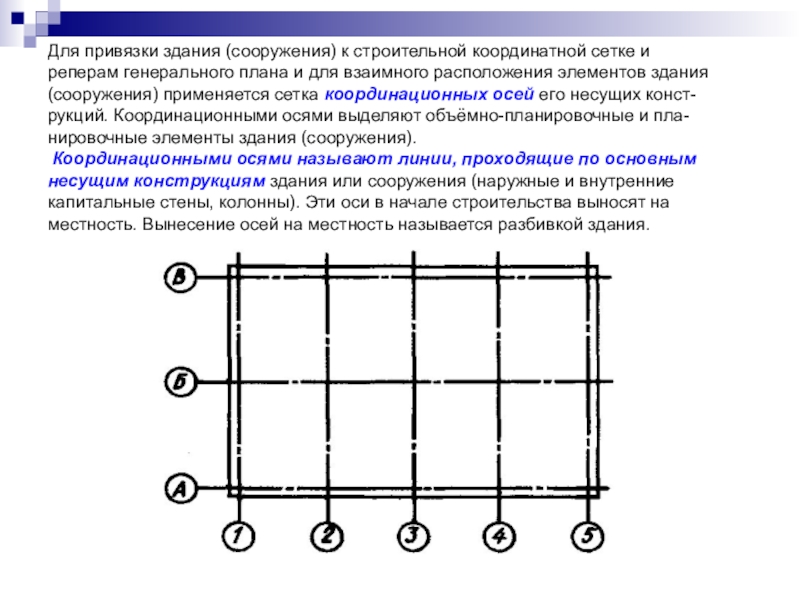

и для взаимного расположения элементов здания (сооружения) применяется сетка координационных осей его несущих конст- рукций. Координационными осями выделяют объёмно-планировочные и пла- нировочные элементы здания (сооружения). Координационными осями называют линии, проходящие по основным несущим конструкциям здания или сооружения (наружные и внутренние капитальные стены, колонны). Эти оси в начале строительства выносят на местность. Вынесение осей на местность называется разбивкой здания.

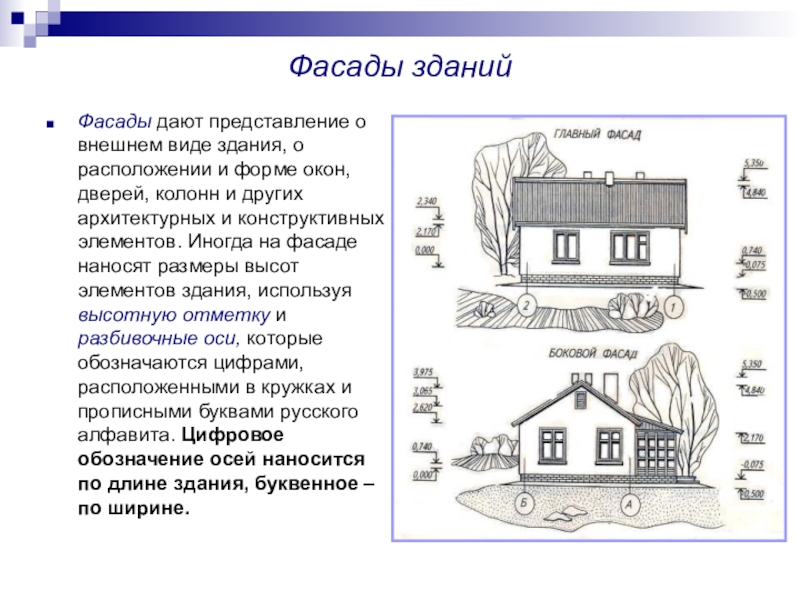

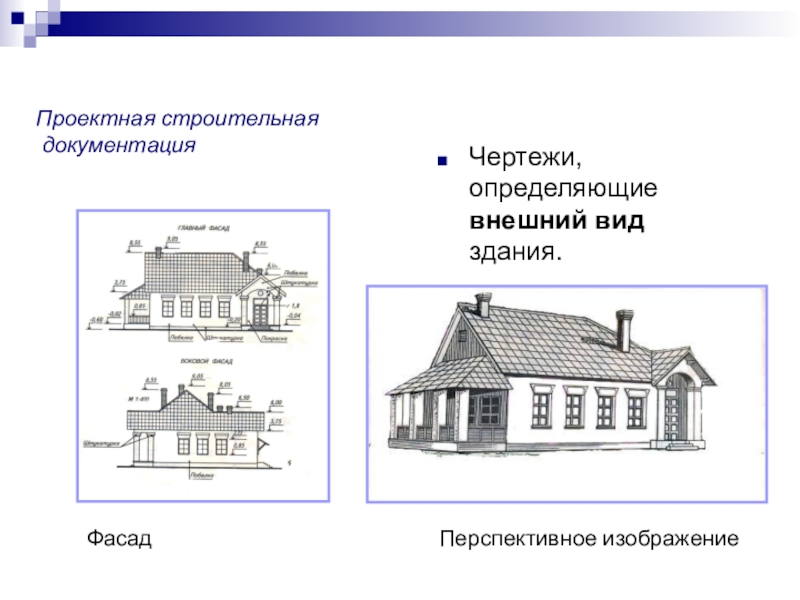

форме окон, дверей, колонн и других архитектурных и конструктивных элементов. Иногда на фасаде наносят размеры высот элементов здания, используя высотную отметку и разбивочные оси, которые обозначаются цифрами, расположенными в кружках и прописными буквами русского алфавита. Цифровое обозначение осей наносится по длине здания, буквенное – по ширине.

на
уровне оконных и дверных проемов.
По плану можно определить кон-
фигурацию и размеры здания,
расположение комнат,
подсобных помещений, оконных и
дверных проемов, лестниц, толщину
стен и перегородок и т. д.
Стены и перегородки, попавшие в
сечение, не штрихуются на планах и
обводятся основной сплошной линией.
Элементы здания, расположенные
ниже секущей плоскости, показываются
тонкой линией.

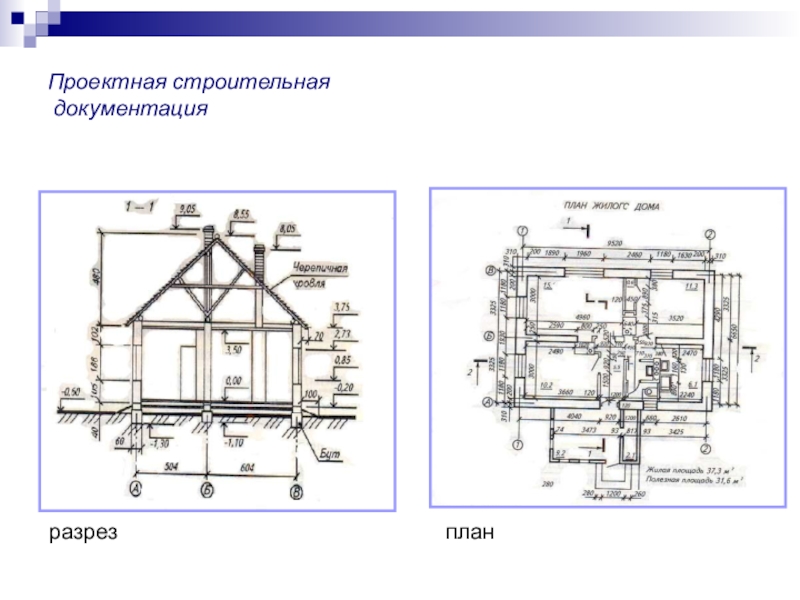

дверных проемов, глубин фундамента, конструкции перекрытий и лестниц – выполняют чертежи разрезов зданий.
В зависимости от направления секущей плоскости разрезы бывают продольными – вдоль длины здания и поперечными – перпендикулярно к длине здания. Иногда буквенные обозначения секущей плоскости и разреза заменяют цифровыми.
На разрезе размеры наносят и размерными линиями, и высотными отметками.

площадь.

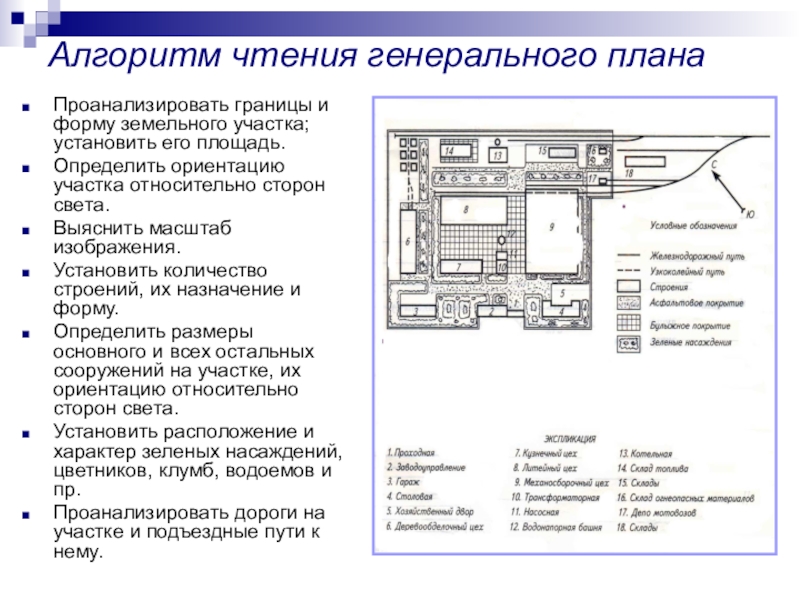

Определить ориентацию участка относительно сторон света.
Выяснить масштаб изображения.
Установить количество строений, их назначение и форму.
Определить размеры основного и всех остальных сооружений на участке, их ориентацию относительно сторон света.
Установить расположение и характер зеленых насаждений, цветников, клумб, водоемов и пр.
Проанализировать дороги на участке и подъездные пути к нему.

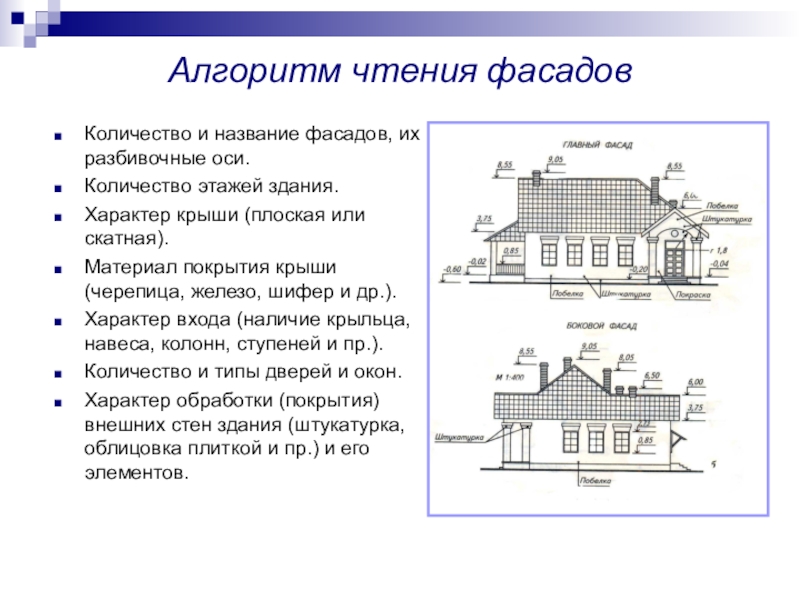

крыши (плоская или скатная).
Материал покрытия крыши (черепица, железо, шифер и др.).
Характер входа (наличие крыльца, навеса, колонн, ступеней и пр.).
Количество и типы дверей и окон.
Характер обработки (покрытия) внешних стен здания (штукатурка, облицовка плиткой и пр.) и его элементов.

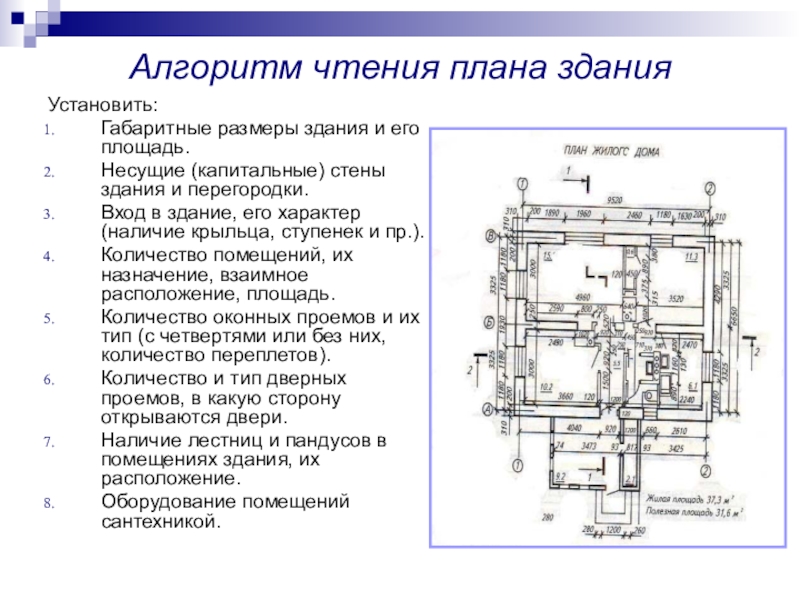

здания и перегородки.
Вход в здание, его характер (наличие крыльца, ступенек и пр.).
Количество помещений, их назначение, взаимное расположение, площадь.
Количество оконных проемов и их тип (с четвертями или без них, количество переплетов).
Количество и тип дверных проемов, в какую сторону открываются двери.
Наличие лестниц и пандусов в помещениях здания, их расположение.
Оборудование помещений сантехникой.

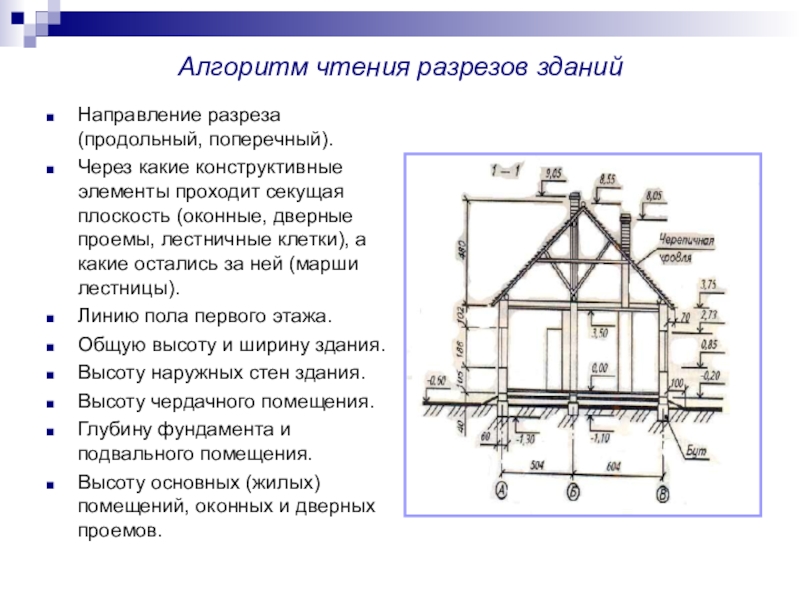

секущая плоскость (оконные, дверные проемы, лестничные клетки), а какие остались за ней (марши лестницы).
Линию пола первого этажа.
Общую высоту и ширину здания.
Высоту наружных стен здания.
Высоту чердачного помещения.
Глубину фундамента и подвального помещения.
Высоту основных (жилых) помещений, оконных и дверных проемов.
