Презентация, доклад к уроку на тему Сечения
Содержание
- 1. Презентация к уроку на тему Сечения
- 2. Анализ геометрической формы детали

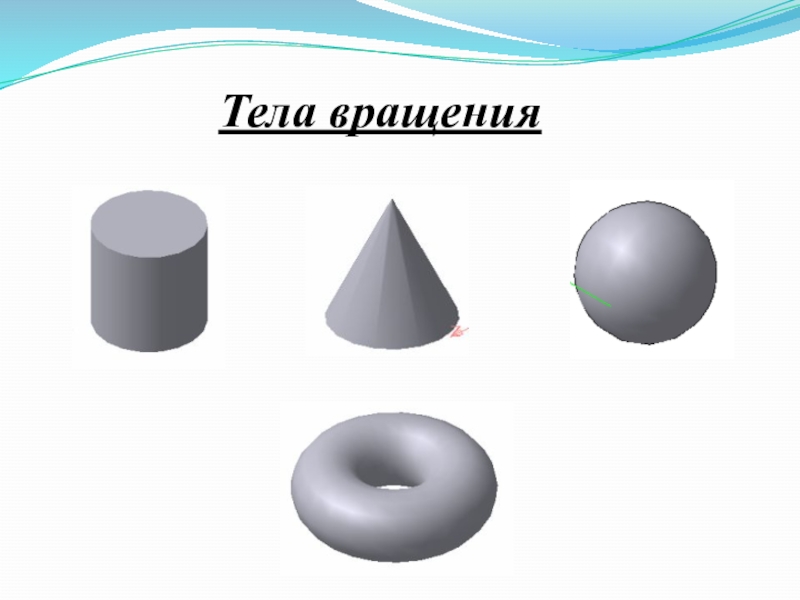

- 3. Тела вращения

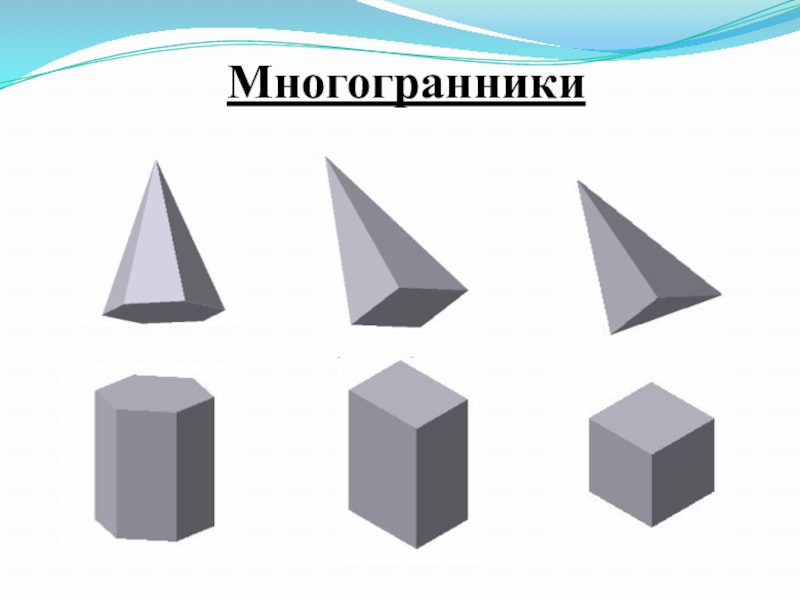

- 4. Многогранники

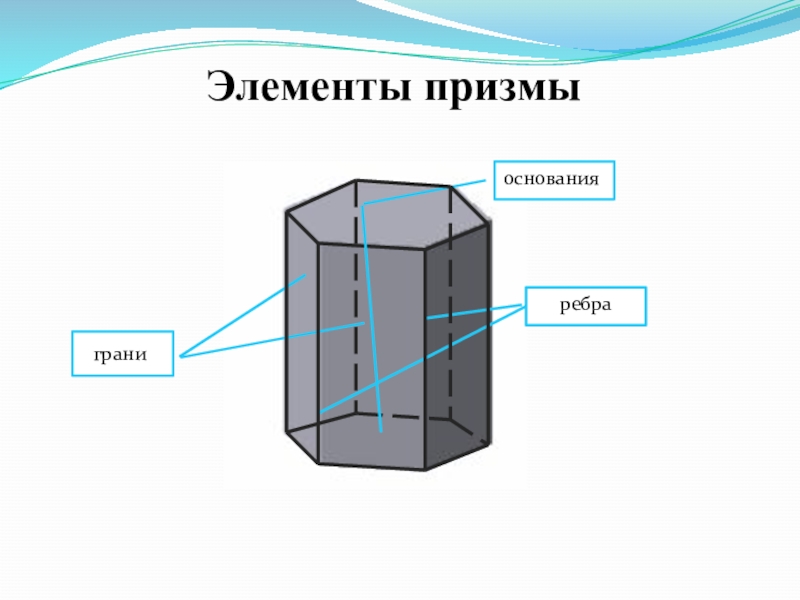

- 5. Элементы призмыребраграниоснования

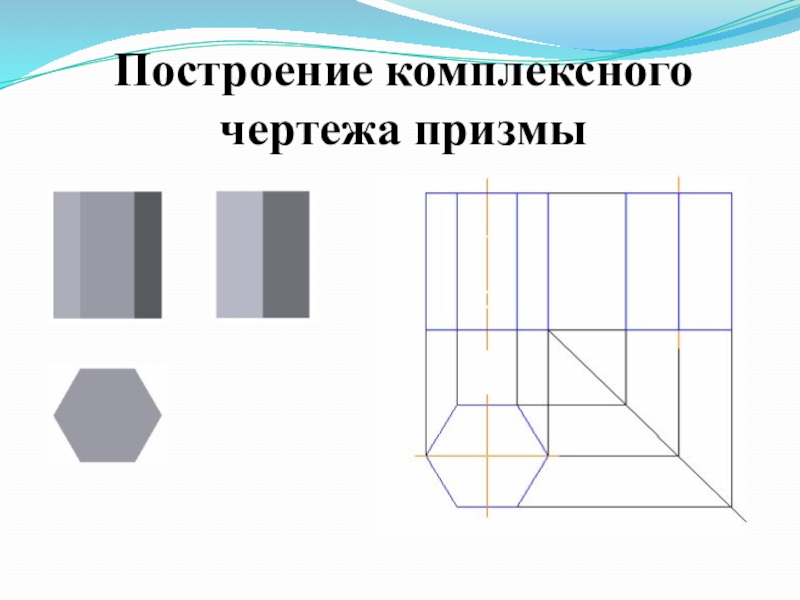

- 6. Построение комплексного чертежа призмы
- 7. Сечение геометрических тел плоскостью
- 8. Познакомиться с методами построения усечённых геометрических
- 9. Слайд 9
- 10. Слайд 10
- 11. «Сечение – изображение фигуры, получающеёся при мысленном

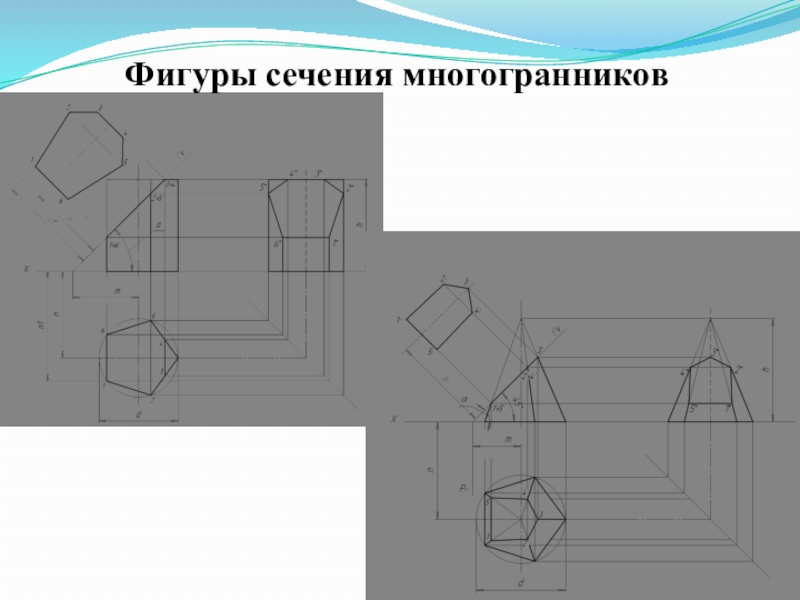

- 12. Фигуры сечения многогранников

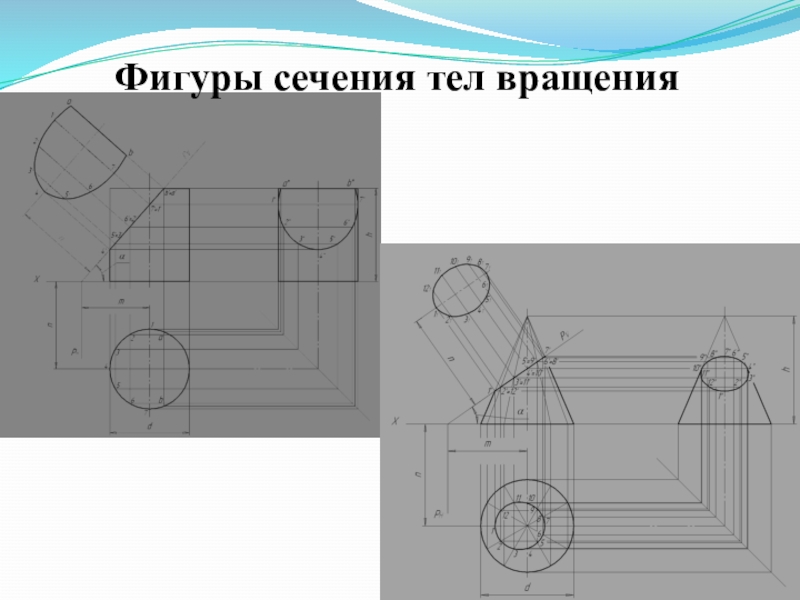

- 13. Фигуры сечения тел вращения
- 14. Рассмотрим несколько случаев сечения плоскостью Р геометрического
- 15. Натуральные размеры отрезков линий и фигур получаются
- 16. Построение трех проекций усеченного многогранника.Определение натуральной величины
- 17. Для построения трех проекций усеченной призмы выполняем
- 18. Для решения задачи выполняем следующие операции: На
- 19. Задача 3Строим шестиугольник АВСDЕF в изометрии. Из
- 20. 116121314151711`2`5`3`7`6`4`1``2``3``4``6``5``7``12384753246517
- 21. Слайд 21
- 22. 1.Сечение – это…а) Изображение предмета, получающегося при
- 23. 3. Что показывает сечение?а) На сечениях показано

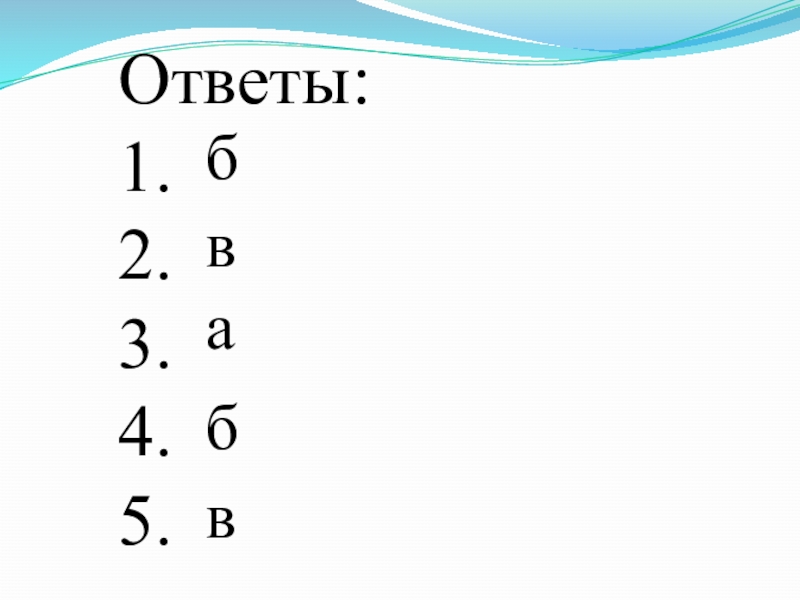

- 24. 1. 2. 3. 4.5. Ответы:бвабв
- 25. АПостроить три проекции призмы, усеченной плоскостью Р, истинный вид сечения и ее аксонометрическую проекцию.
- 26. Спасибо за работу на уроке! Желаю успехов!
- 27. Фронтально-проецирующая плоскость
- 28. Горизонтально-проецирующая плоскость
- 29. Плоскость общего положения
- 30. Способ вращения. Способ вращения заключается в том, что
- 31. Способ перемены плоскостей проекций. Этот способ отличается
- 32. Построение трех проекции правильной 6-угольной призмы.4АВСD5F213Е6А`B` F`C` E`D`E`` F``B`` C``A`` D``
- 33. Построение фронтально-проецирующей секущей плоскости А-А.4АВСD5F213Е6АААА`B` F`C` E`D`E``F``A`` D``B`` C``1`2` 6`3` 5`4`
- 34. 4АВСD5F213ЕА`6C` E`B` F`E``F``D`A``D``B``C``1`6``3` 5`1``4`4``5``3``2` 6`2``Построение трех проекций усеченной призмы
- 35. 4АВСD5F213ЕА`6C`/ E`B` /F`E`` F``D`A`` D``1`6``3` 5`1``4`4``5``3``2` 6`2``АА3От
- 36. Новые проекции точек 1, 2, 3, 4,
- 37. 4АВСD5F213ЕА`6C`/ E`B` /F`E`` F``D`A`` D``1`6``3` 5`1``4`4``5``3``2` 6`2``В``
- 38. Строим шестиугольник АВСDЕF в изометрии.хуАDЕСВFzАВFЕDС
- 39. хуАDЕСВFz126354Из вершин шестиугольника проводим ребра призмы. Высоты

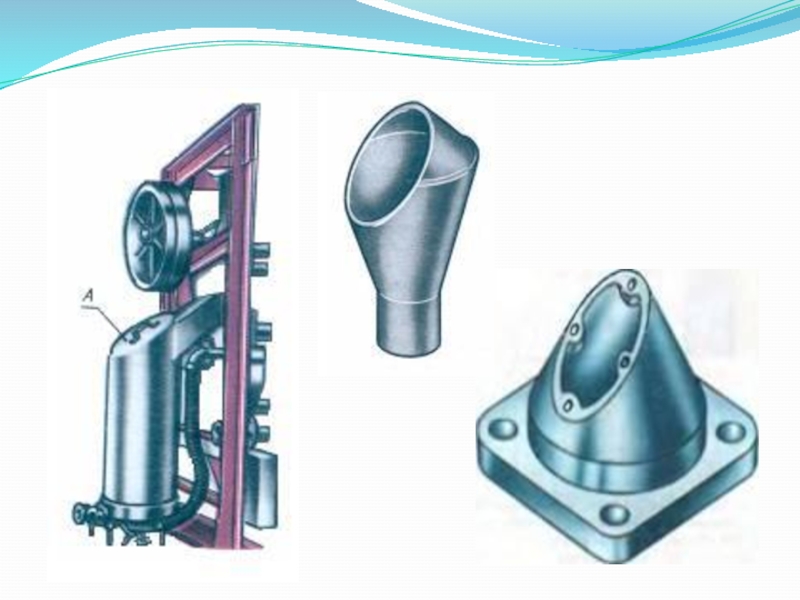

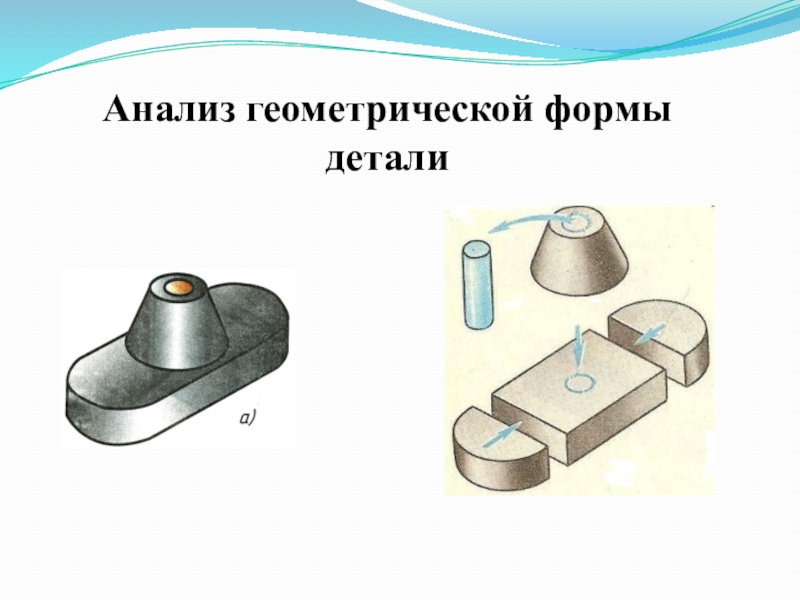

Анализ геометрической формы детали
Слайд 1ГБОУ СПО «Арзамасский приборостроительный колледж имени П. И. Пландина»
Урок инженерной графики
в
группе ТМ - 246
Слайд 8 Познакомиться с методами построения усечённых геометрических тел.
Изучить способы, позволяющие определять
на чертеже действительную величину отрезка прямой и плоской фигуры.
Цели урока:

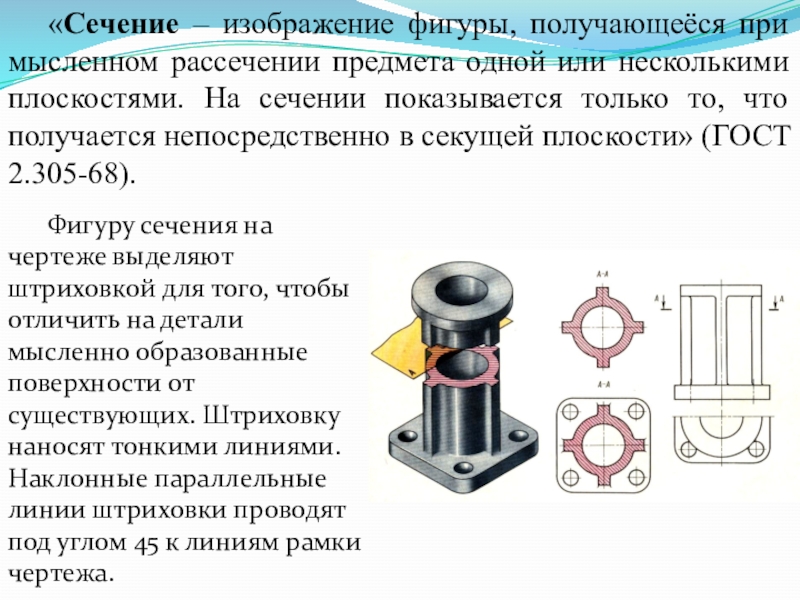

Слайд 11 «Сечение – изображение фигуры, получающеёся при мысленном рассечении предмета одной или
несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости» (ГОСТ 2.305-68).
Фигуру сечения на чертеже выделяют штриховкой для того, чтобы отличить на детали мысленно образованные поверхности от существующих. Штриховку наносят тонкими линиями. Наклонные параллельные линии штриховки проводят под углом 45 к линиям рамки чертежа.

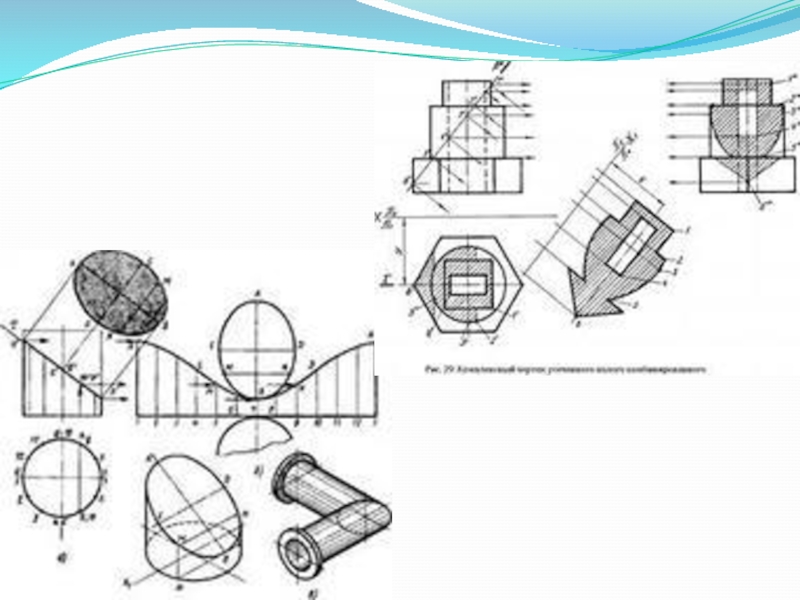

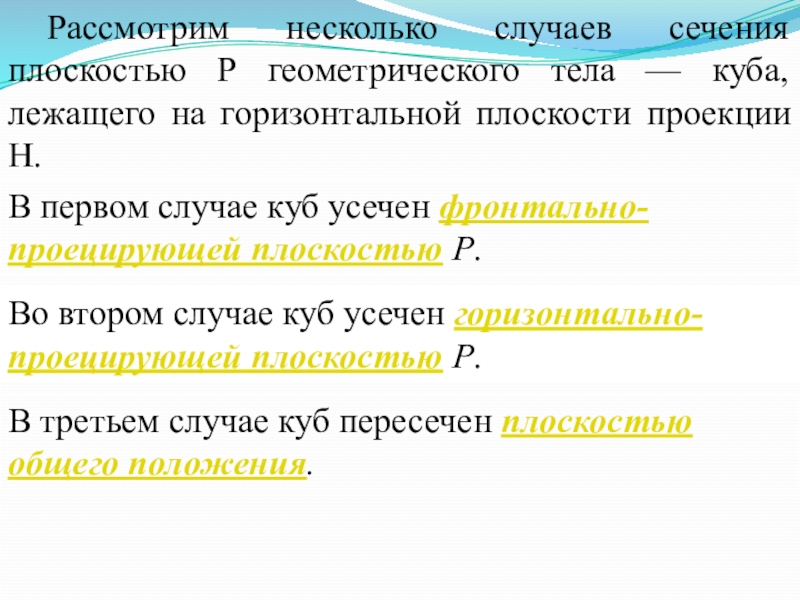

Слайд 14Рассмотрим несколько случаев сечения плоскостью Р геометрического тела — куба, лежащего
на горизонтальной плоскости проекции Н.

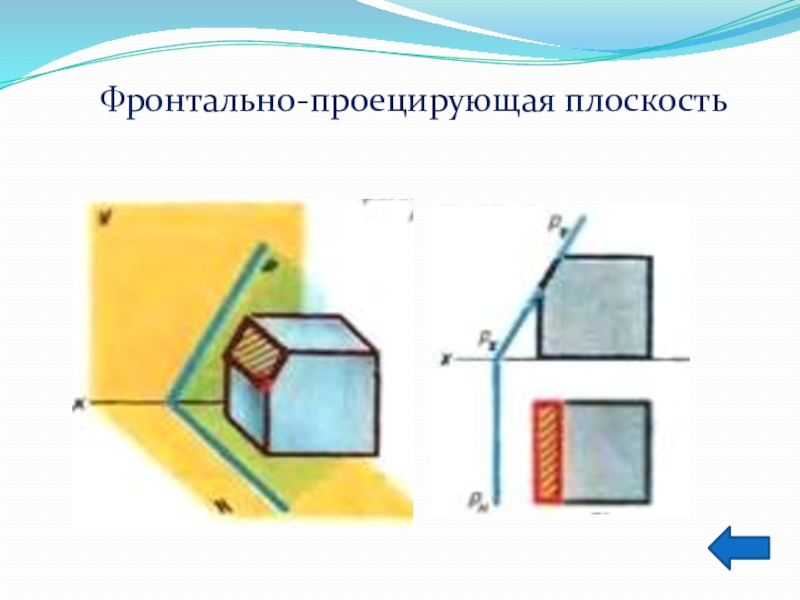

В первом случае куб усечен фронтально-проецирующей плоскостью Р.

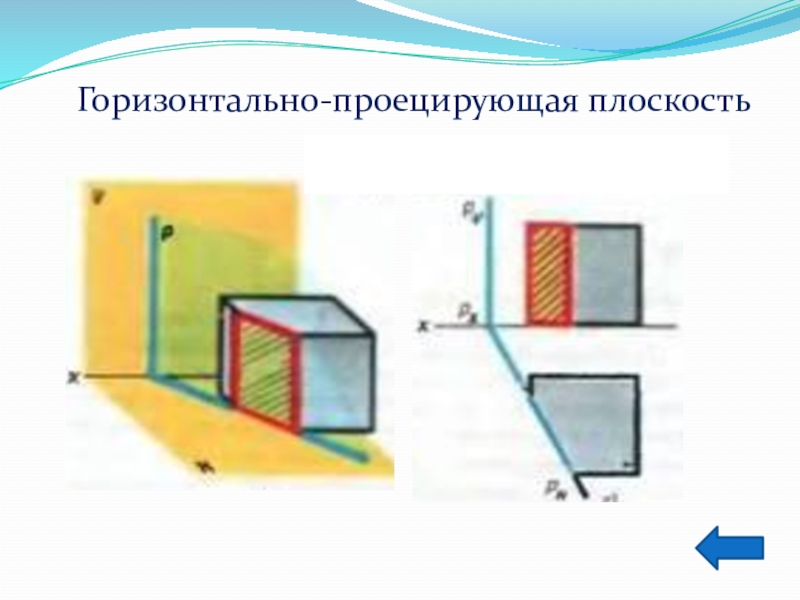

Во втором случае куб усечен горизонтально-проецирующей плоскостью Р.

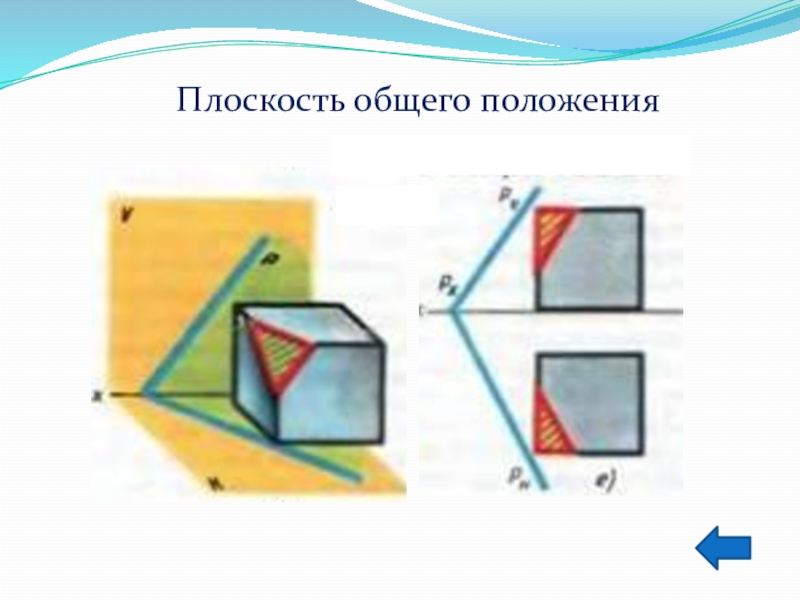

В третьем случае куб пересечен плоскостью общего положения.

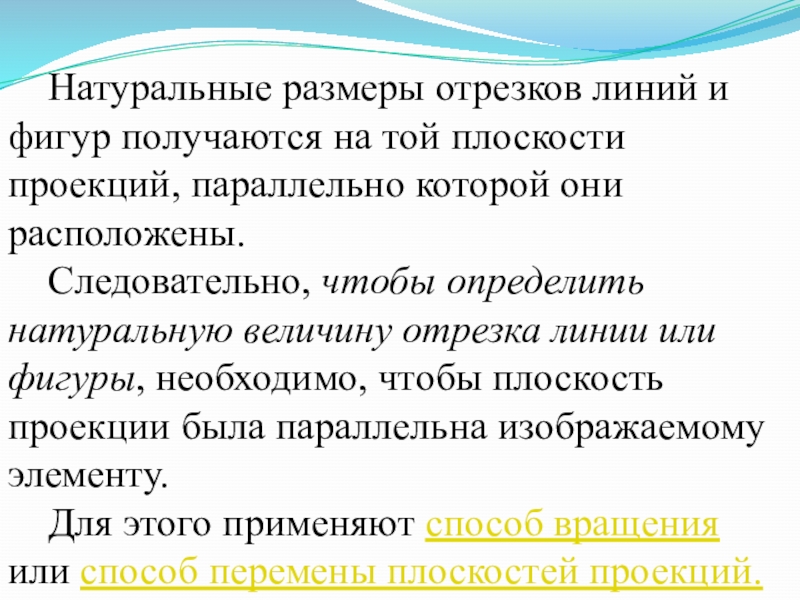

Слайд 15 Натуральные размеры отрезков линий и фигур получаются на той плоскости проекций,
параллельно которой они расположены.
Следовательно, чтобы определить натуральную величину отрезка линии или фигуры, необходимо, чтобы плоскость проекции была параллельна изображаемому элементу.
Для этого применяют способ вращения или способ перемены плоскостей проекций.
Следовательно, чтобы определить натуральную величину отрезка линии или фигуры, необходимо, чтобы плоскость проекции была параллельна изображаемому элементу.
Для этого применяют способ вращения или способ перемены плоскостей проекций.

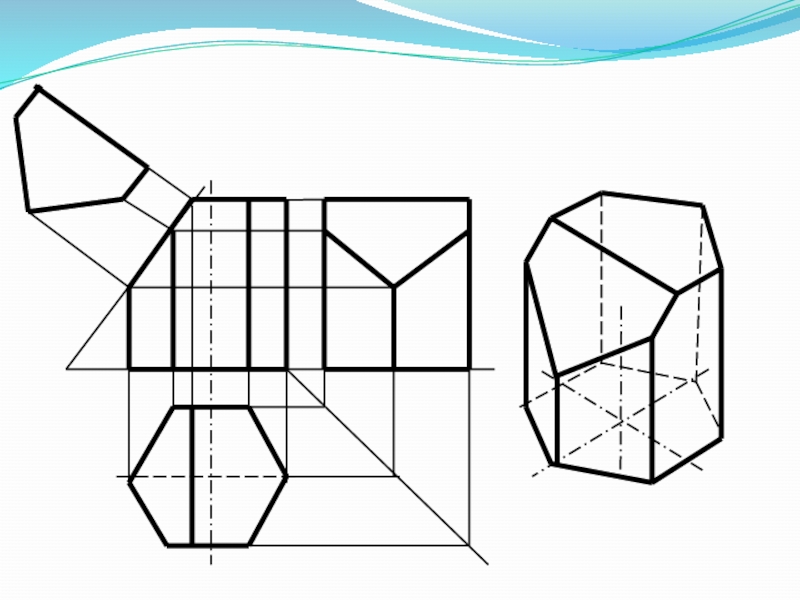

Слайд 16Построение трех проекций усеченного многогранника.
Определение натуральной величины сечения.
Построение аксонометрического изображения отсеченной
части.
Построение комплексного чертежа усеченного многогранника состоит из решения следующих задач:

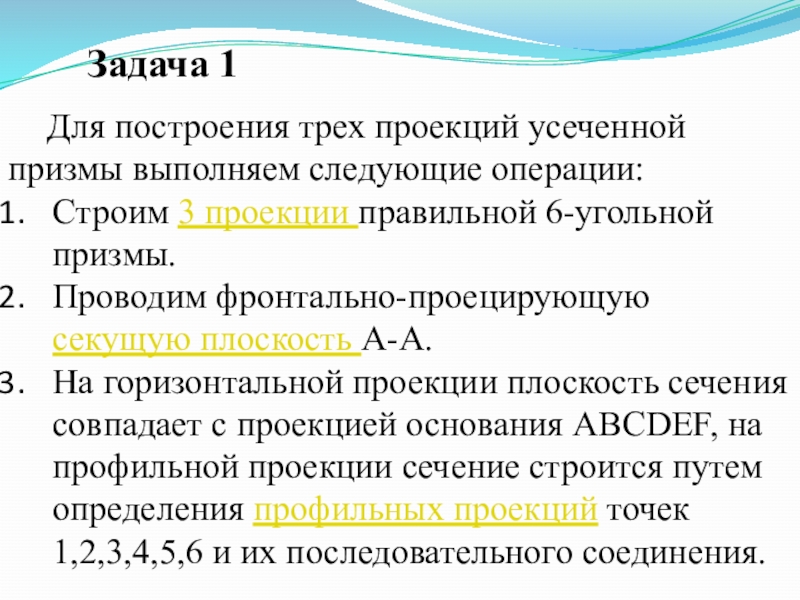

Слайд 17Для построения трех проекций усеченной призмы выполняем следующие операции:
Строим 3
проекции правильной 6-угольной призмы.
Проводим фронтально-проецирующую секущую плоскость А-А.
На горизонтальной проекции плоскость сечения совпадает с проекцией основания ABCDEF, на профильной проекции сечение строится путем определения профильных проекций точек 1,2,3,4,5,6 и их последовательного соединения.
Проводим фронтально-проецирующую секущую плоскость А-А.
На горизонтальной проекции плоскость сечения совпадает с проекцией основания ABCDEF, на профильной проекции сечение строится путем определения профильных проекций точек 1,2,3,4,5,6 и их последовательного соединения.
Задача 1

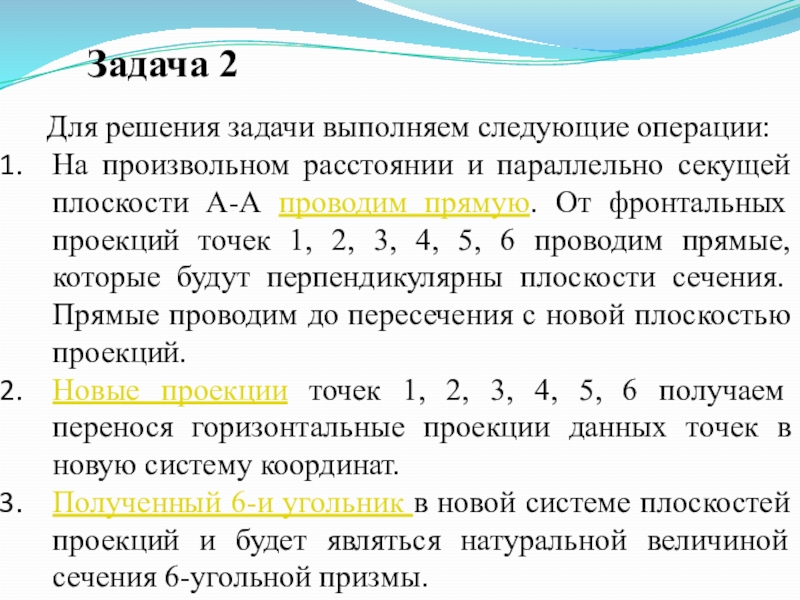

Слайд 18Для решения задачи выполняем следующие операции:
На произвольном расстоянии и параллельно
секущей плоскости А-А проводим прямую. От фронтальных проекций точек 1, 2, 3, 4, 5, 6 проводим прямые, которые будут перпендикулярны плоскости сечения. Прямые проводим до пересечения с новой плоскостью проекций.
Новые проекции точек 1, 2, 3, 4, 5, 6 получаем перенося горизонтальные проекции данных точек в новую систему координат.
Полученный 6-и угольник в новой системе плоскостей проекций и будет являться натуральной величиной сечения 6-угольной призмы.
Новые проекции точек 1, 2, 3, 4, 5, 6 получаем перенося горизонтальные проекции данных точек в новую систему координат.
Полученный 6-и угольник в новой системе плоскостей проекций и будет являться натуральной величиной сечения 6-угольной призмы.
Задача 2

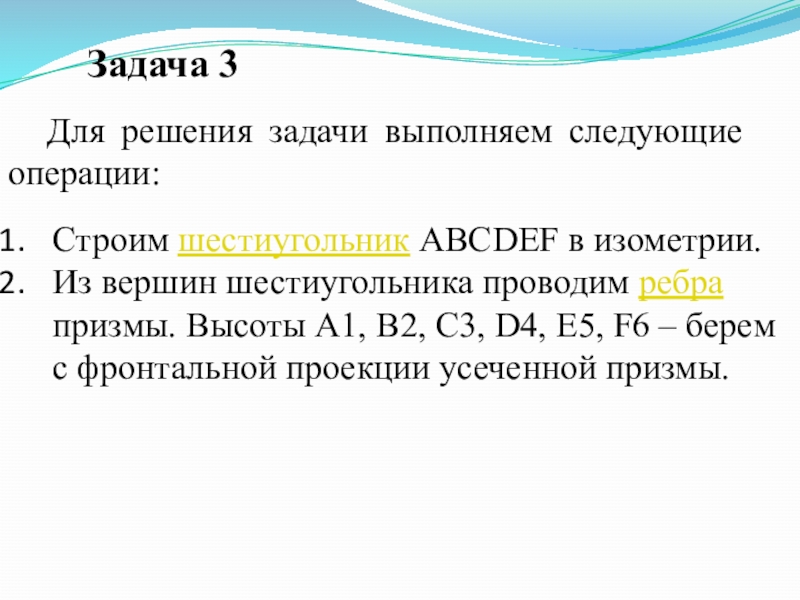

Слайд 19Задача 3

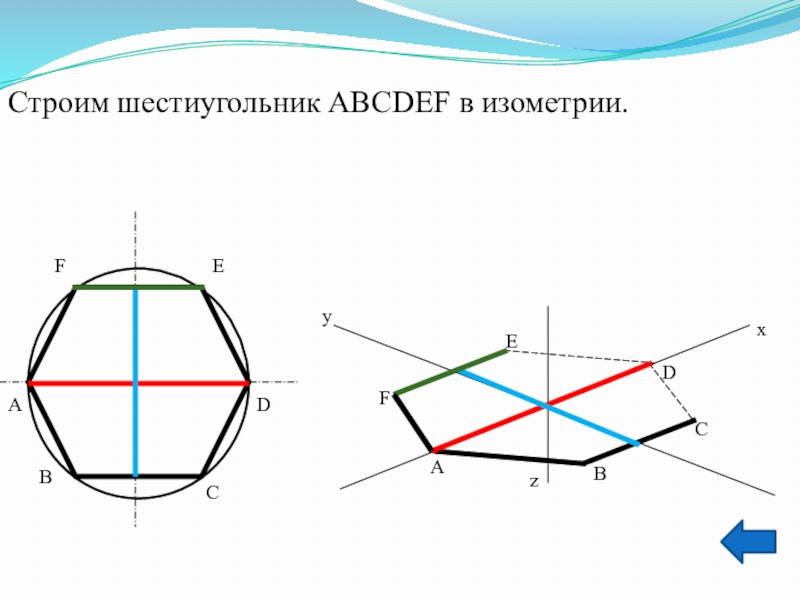

Строим шестиугольник АВСDЕF в изометрии.
Из вершин шестиугольника проводим ребра
призмы. Высоты A1, B2, C3, D4, E5, F6 – берем с фронтальной проекции усеченной призмы.
Для решения задачи выполняем следующие операции:

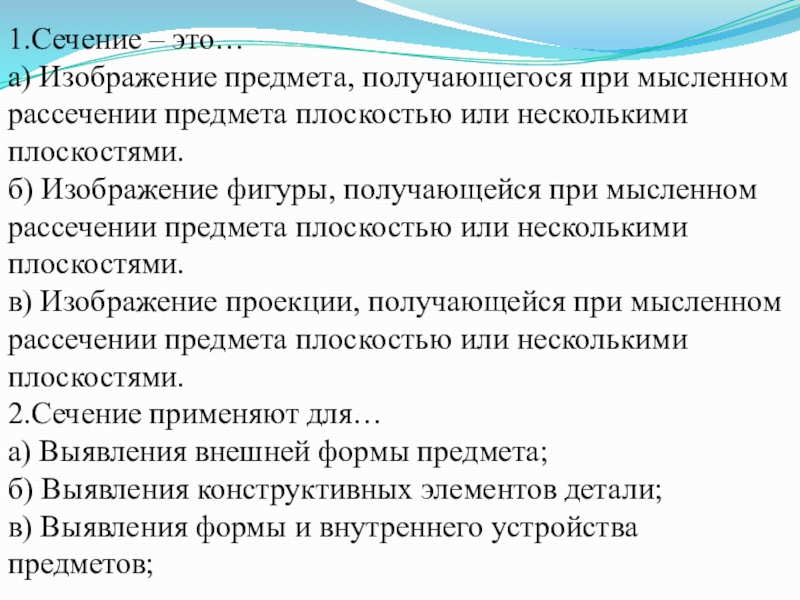

Слайд 221.Сечение – это…
а) Изображение предмета, получающегося при мысленном рассечении предмета плоскостью
или несколькими плоскостями.
б) Изображение фигуры, получающейся при мысленном рассечении предмета плоскостью или несколькими плоскостями.
в) Изображение проекции, получающейся при мысленном рассечении предмета плоскостью или несколькими плоскостями.
2.Сечение применяют для…
а) Выявления внешней формы предмета;
б) Выявления конструктивных элементов детали;
в) Выявления формы и внутреннего устройства предметов;
б) Изображение фигуры, получающейся при мысленном рассечении предмета плоскостью или несколькими плоскостями.
в) Изображение проекции, получающейся при мысленном рассечении предмета плоскостью или несколькими плоскостями.
2.Сечение применяют для…
а) Выявления внешней формы предмета;
б) Выявления конструктивных элементов детали;
в) Выявления формы и внутреннего устройства предметов;

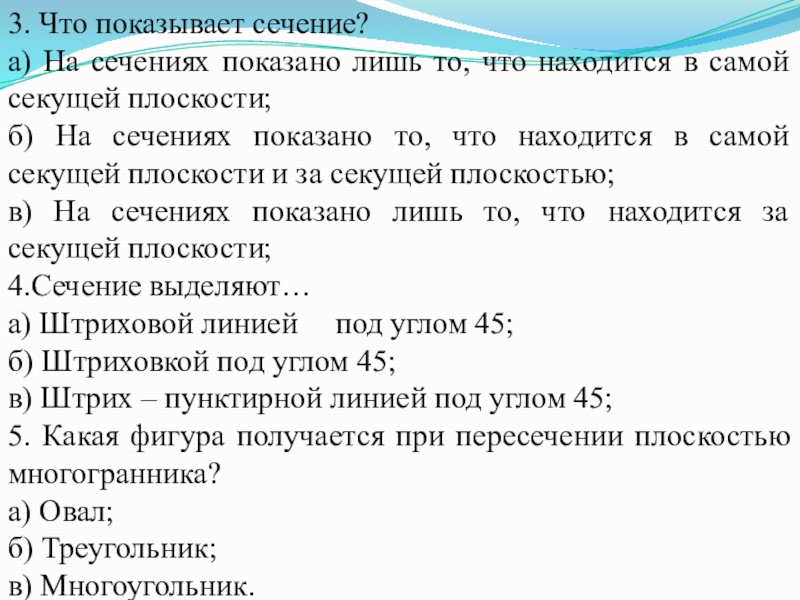

Слайд 233. Что показывает сечение?
а) На сечениях показано лишь то, что находится
в самой секущей плоскости;
б) На сечениях показано то, что находится в самой секущей плоскости и за секущей плоскостью;
в) На сечениях показано лишь то, что находится за секущей плоскости;
4.Сечение выделяют…
а) Штриховой линией под углом 45;
б) Штриховкой под углом 45;
в) Штрих – пунктирной линией под углом 45;
5. Какая фигура получается при пересечении плоскостью многогранника?
а) Овал;
б) Треугольник;
в) Многоугольник.
б) На сечениях показано то, что находится в самой секущей плоскости и за секущей плоскостью;
в) На сечениях показано лишь то, что находится за секущей плоскости;
4.Сечение выделяют…
а) Штриховой линией под углом 45;
б) Штриховкой под углом 45;
в) Штрих – пунктирной линией под углом 45;
5. Какая фигура получается при пересечении плоскостью многогранника?
а) Овал;
б) Треугольник;
в) Многоугольник.

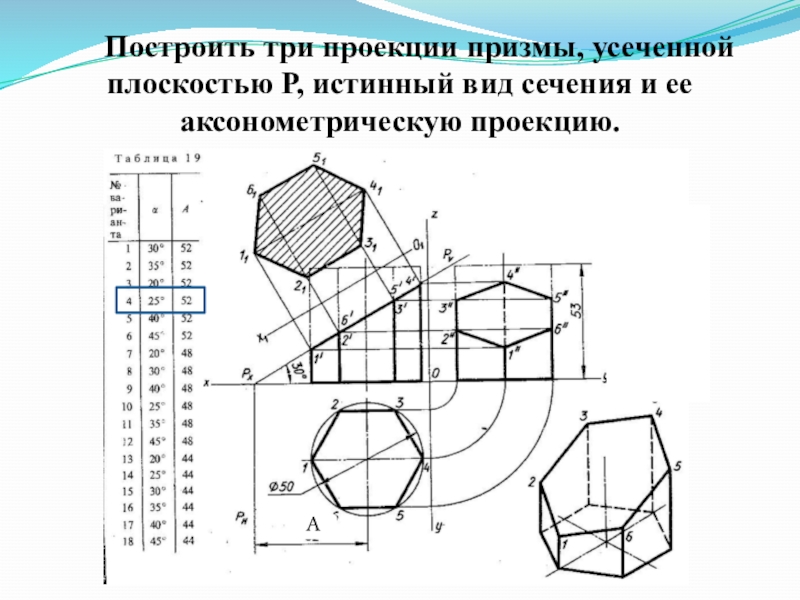

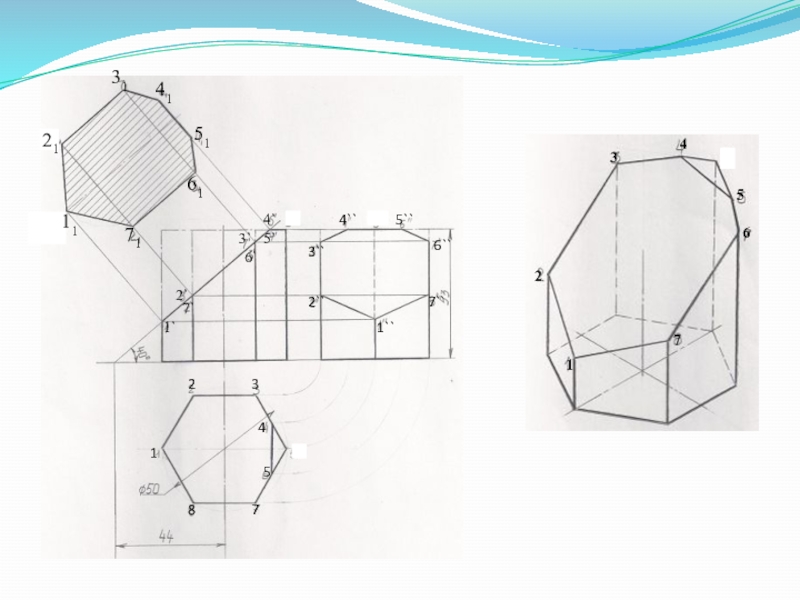

Слайд 25А
Построить три проекции призмы, усеченной плоскостью Р, истинный вид сечения и
ее аксонометрическую проекцию.

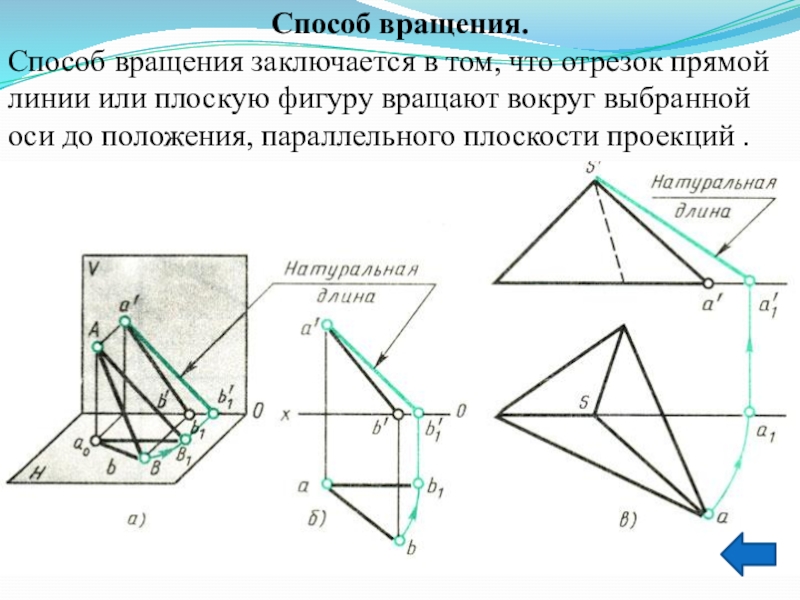

Слайд 30Способ вращения.
Способ вращения заключается в том, что отрезок прямой линии или
плоскую фигуру вращают вокруг выбранной оси до положения, параллельного плоскости проекций .

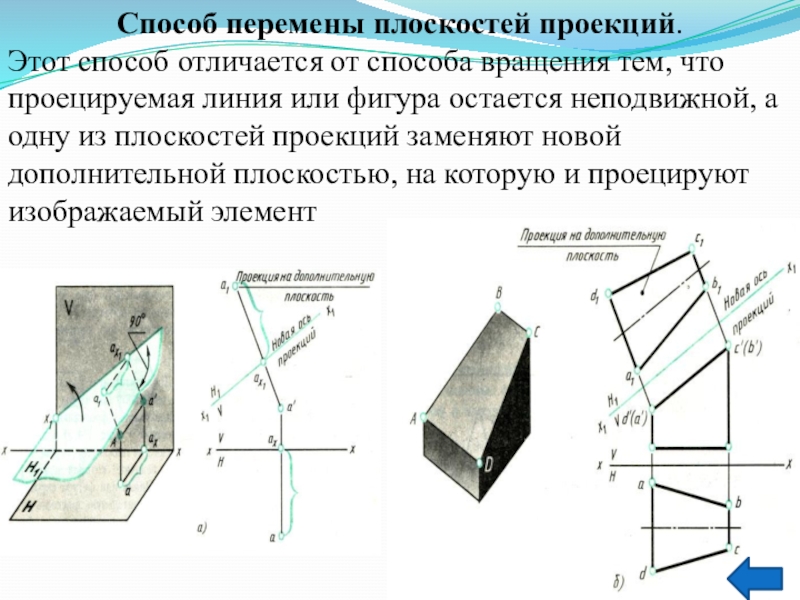

Слайд 31Способ перемены плоскостей проекций.
Этот способ отличается от способа вращения тем,
что проецируемая линия или фигура остается неподвижной, а одну из плоскостей проекций заменяют новой дополнительной плоскостью, на которую и проецируют изображаемый элемент

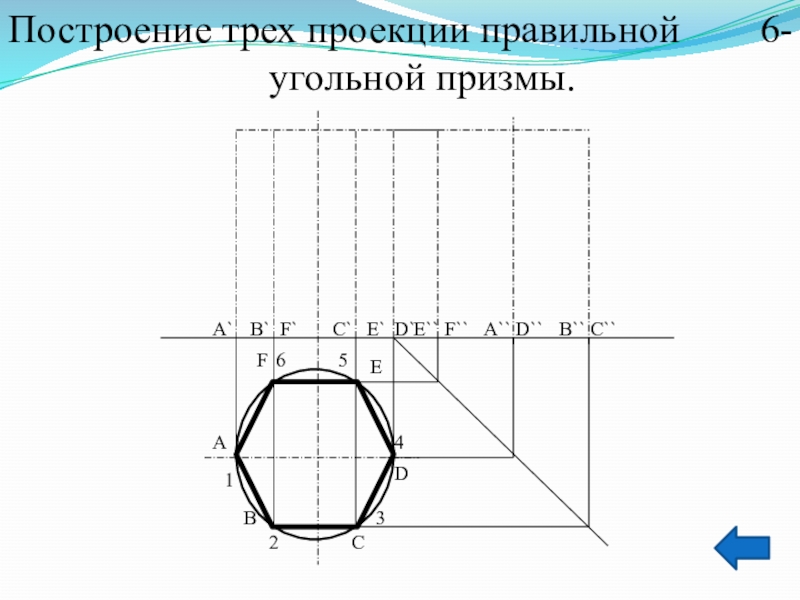

Слайд 32Построение трех проекции правильной 6-угольной призмы.
4
А
В
С
D
5
F
2
1
3
Е
6
А`
B` F`
C`
E`
D`
E`` F``
B`` C``
A`` D``

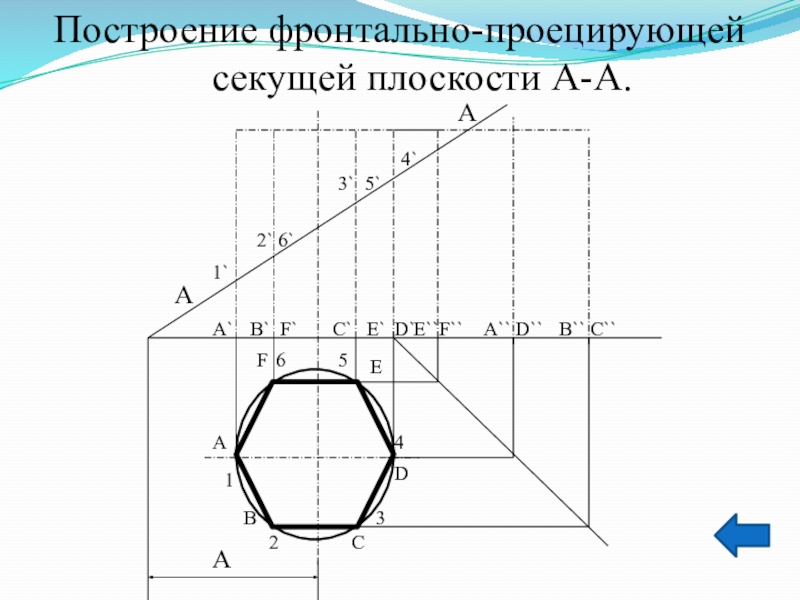

Слайд 33Построение фронтально-проецирующей секущей плоскости А-А.
4
А
В
С
D
5
F
2
1
3
Е
6
А
А
А
А`
B` F`
C` E`
D`
E``F``
A`` D``
B`` C``
1`
2` 6`
3`
5`
4`

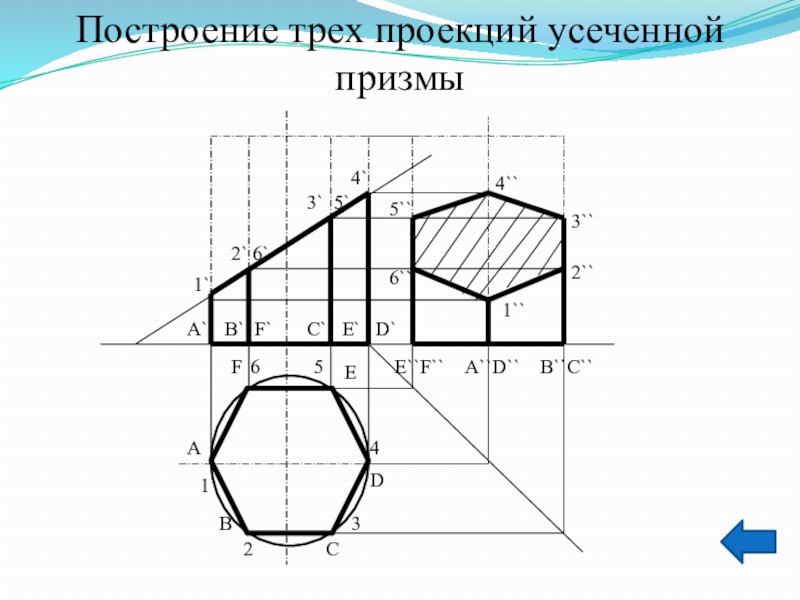

Слайд 344
А
В
С
D
5
F
2
1
3
Е
А`
6
C` E`
B` F`
E``F``
D`
A``D``
B``C``
1`
6``
3` 5`
1``
4`
4``
5``
3``
2` 6`
2``
Построение трех проекций усеченной призмы

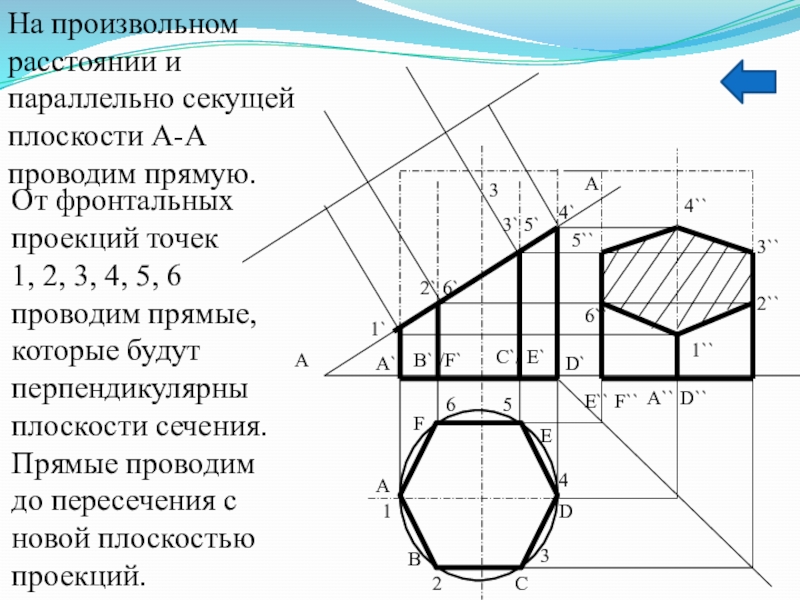

Слайд 354
А
В
С
D
5
F
2
1
3
Е
А`
6
C`/ E`
B` /F`
E`` F``
D`
A`` D``
1`
6``
3` 5`
1``
4`
4``
5``
3``
2` 6`
2``
А
А
3
От фронтальных проекций точек
1,
2, 3, 4, 5, 6 проводим прямые, которые будут перпендикулярны плоскости сечения.
Прямые проводим до пересечения с новой плоскостью проекций.
Прямые проводим до пересечения с новой плоскостью проекций.
На произвольном расстоянии и параллельно секущей плоскости А-А проводим прямую.

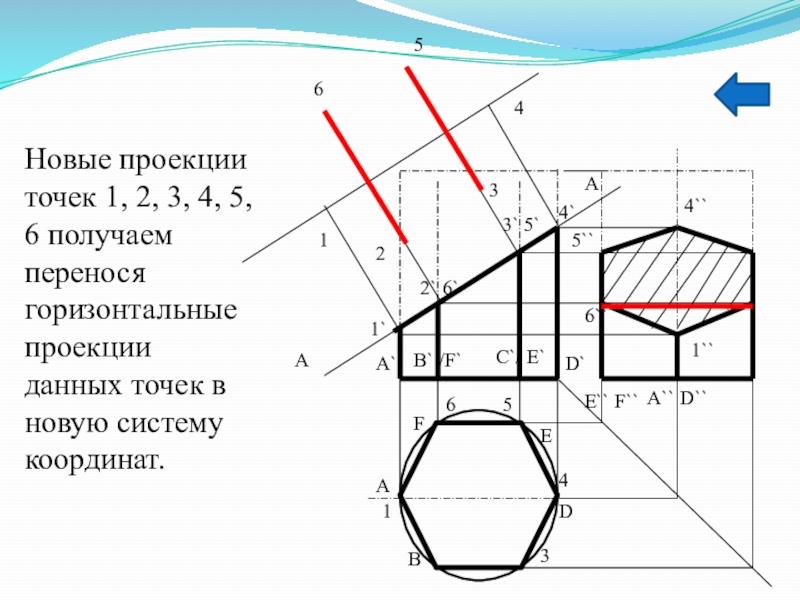

Слайд 36Новые проекции точек 1, 2, 3, 4, 5, 6 получаем перенося
горизонтальные проекции данных точек в новую систему координат.
4
А
В
D
5
F
1
3
Е
А`
6
C`/ E`
B` /F`
E`` F``
D`
A`` D``
1`
6``
3` 5`
1``
4`
4``
5``
2` 6`
А
А
1
2
3
4
5
6
Слайд 374
А
В
С
D
5
F
2
1
3
Е
А`
6
C`/ E`
B` /F`
E`` F``
D`
A`` D``
1`
6``
3` 5`
1``
4`
4``
5``
3``
2` 6`
2``
В`` С``
А
А
1
2
3
4
5
6

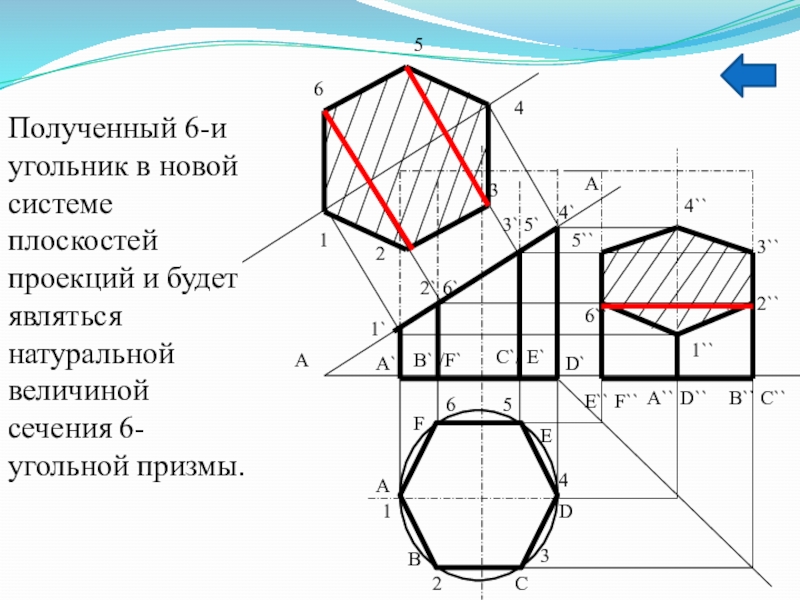

Полученный 6-и угольник в
новой системе плоскостей проекций и будет являться натуральной величиной сечения 6-угольной призмы.

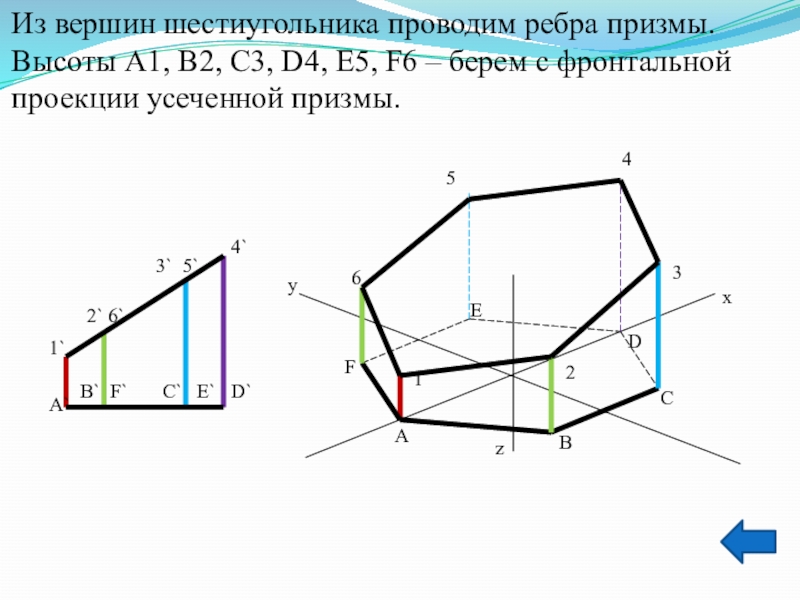

Слайд 39х
у
А
D
Е
С
В
F
z
1
2
6
3
5
4
Из вершин шестиугольника проводим ребра призмы. Высоты A1, B2, C3, D4,
E5, F6 – берем с фронтальной проекции усеченной призмы.
А`
C` E`
B` F`
1`
4`
2` 6`
3` 5`
D`
