Презентация, доклад и методическая разработка по специальности Машинист (кочегар) котельной на тему Классификация котельных агрегатов
Содержание
- 1. Презентация и методическая разработка по специальности Машинист (кочегар) котельной на тему Классификация котельных агрегатов
- 2. Классы котлов (по назначению)БытовойОтопительныйОтопительно-производственныйЭнергетический
- 3. КОТЛЫкотлы с естественной циркуляциейкотлы с принудительной циркуляциеймногократнаяпрямоточная

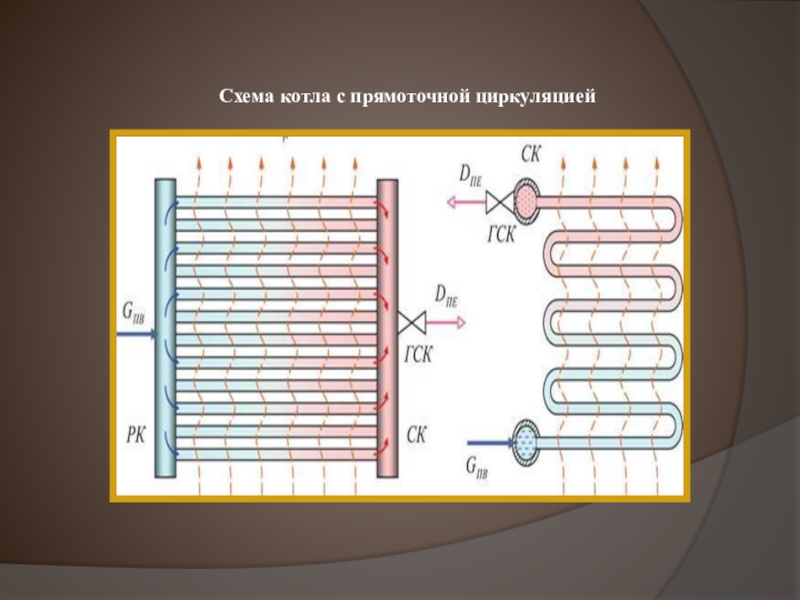

- 4. Схема котла с прямоточной циркуляцией

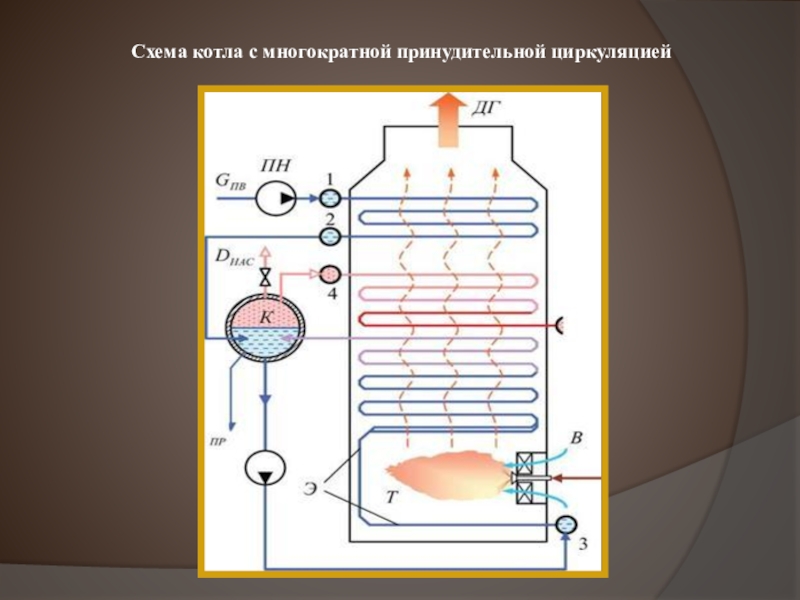

- 5. Схема котла с многократной принудительной циркуляцией

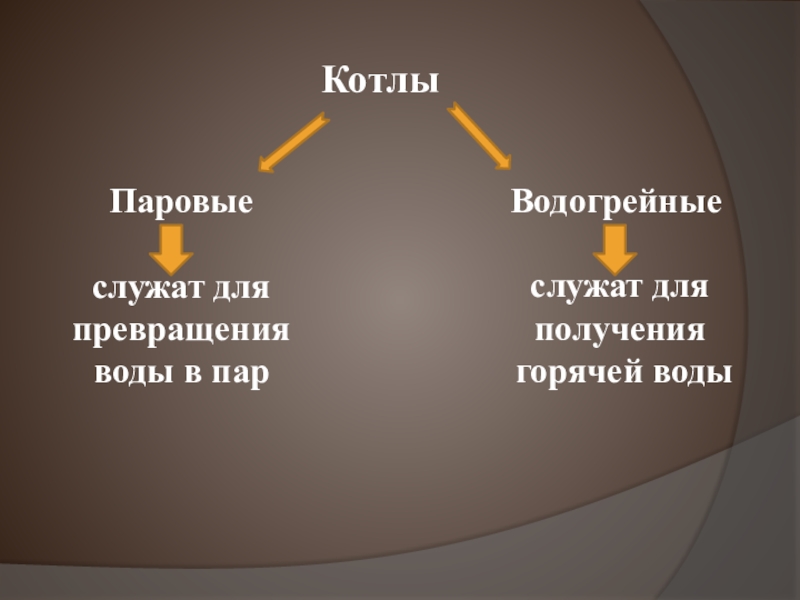

- 6. Паровыеслужат для превращения воды в парКотлыВодогрейныеслужат для получения горячей воды
- 7. Паровые котлы Высокого давления(1-10 МПа)Низкого давления(до 1 МПа)Среднего давления(1-10 МПа)Сверхвысокого Давления (18-20 МПа)Сверхкритического (больше 22,5 МПа)
- 8. КотлыЧугунныепредназначены для нагрева воды до температуры не
- 9. До 1 Гкал/ччугунныеДо 115ºСДо 0.6 МПаТеплопроизводительностьНагрев водыДавление в системе
- 10. Все чугунные котлы, независимо от марки собираются
- 11. До 180 Гкал/чДо 2.5 МПаДо 200ºССтальныеНагрев водыДавление в системеТеплопроизводительность
- 12. Стальные котлы собираются методом сварки из трубных секций разной формы

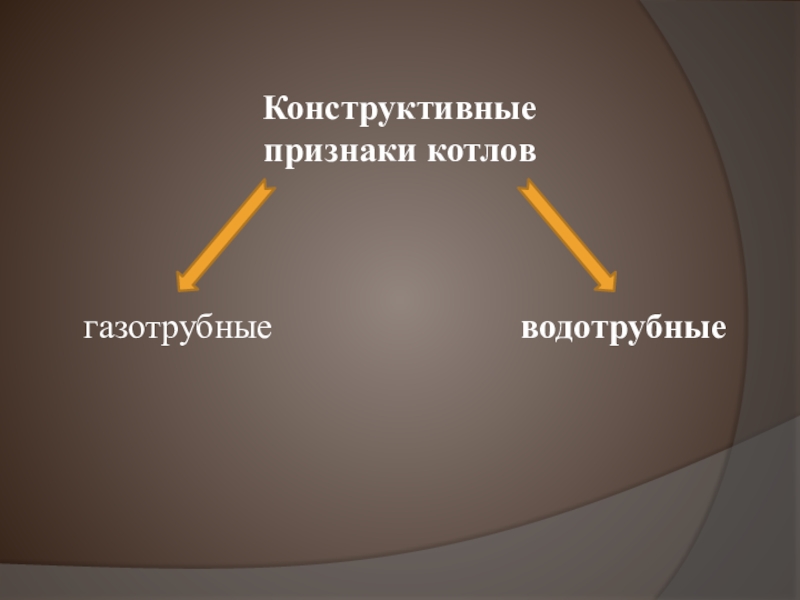

- 13. Конструктивные признаки котловводотрубныегазотрубные
- 14. Для лучшего запоминания конструктивной разницы между
- 15. Дымовая трубаПредохранительный клапанКамера сгорания или топочная камераКолосниковая решёткаЛючок для очистки
- 16. Классификация котлов по виду используемого топливадизельныегазовыедвухтопливные(газомазутные)твердотопливные
- 17. Спасибо за внимание
Классы котлов (по назначению)БытовойОтопительныйОтопительно-производственныйЭнергетический
Слайд 1
Презентация по теме :
«Классификация котельных агрегатов»
Выполнил Тир Вадим Вадимович,
преподаватель

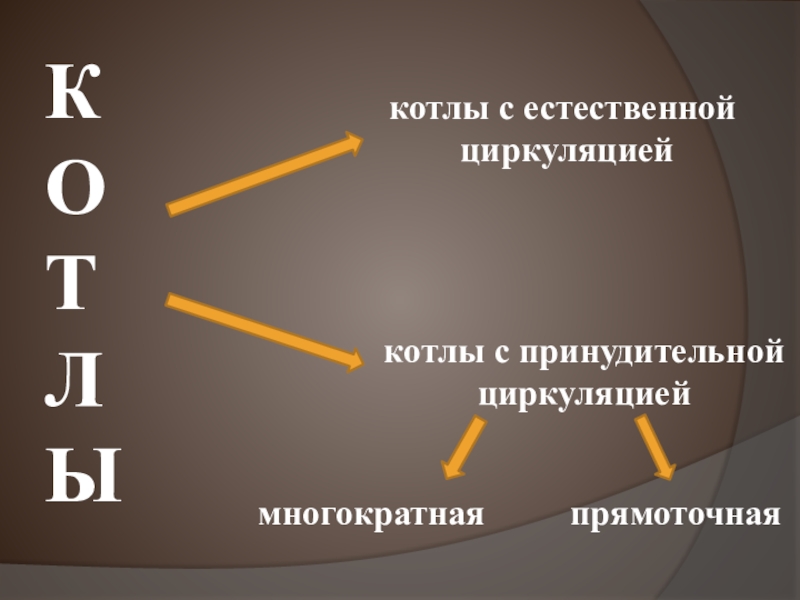

Слайд 3КОТЛЫ
котлы с естественной
циркуляцией
котлы с принудительной
циркуляцией
многократная
прямоточная

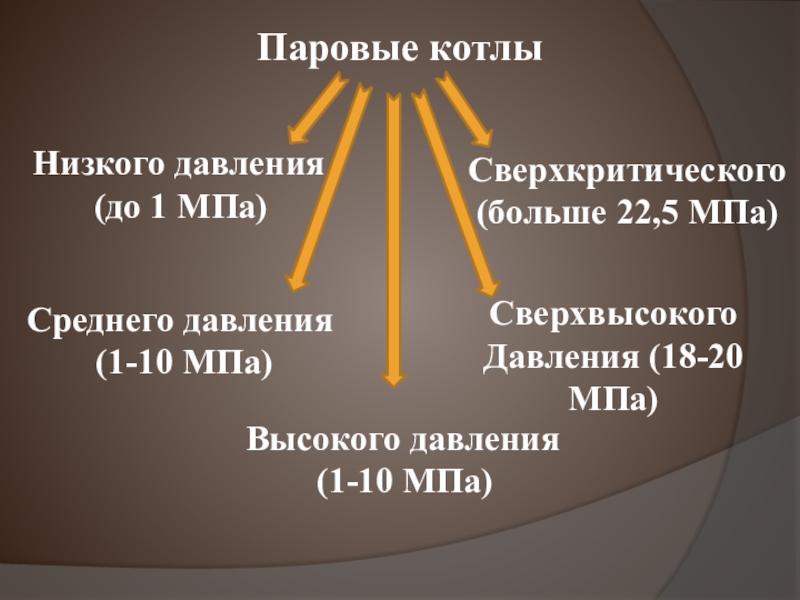

Слайд 7Паровые котлы
Высокого давления
(1-10 МПа)
Низкого давления
(до 1 МПа)
Среднего давления
(1-10 МПа)
Сверхвысокого
Давления
(18-20 МПа)
Сверхкритического
(больше 22,5 МПа)

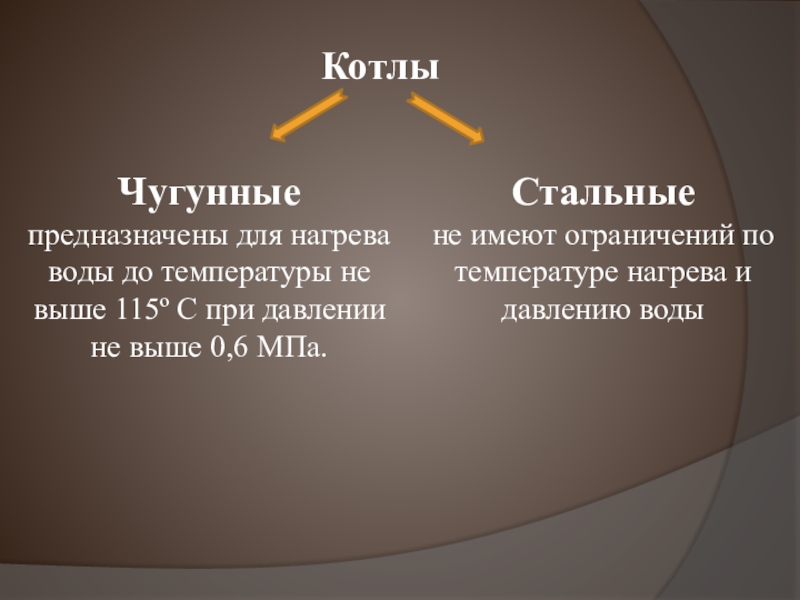

Слайд 8Котлы

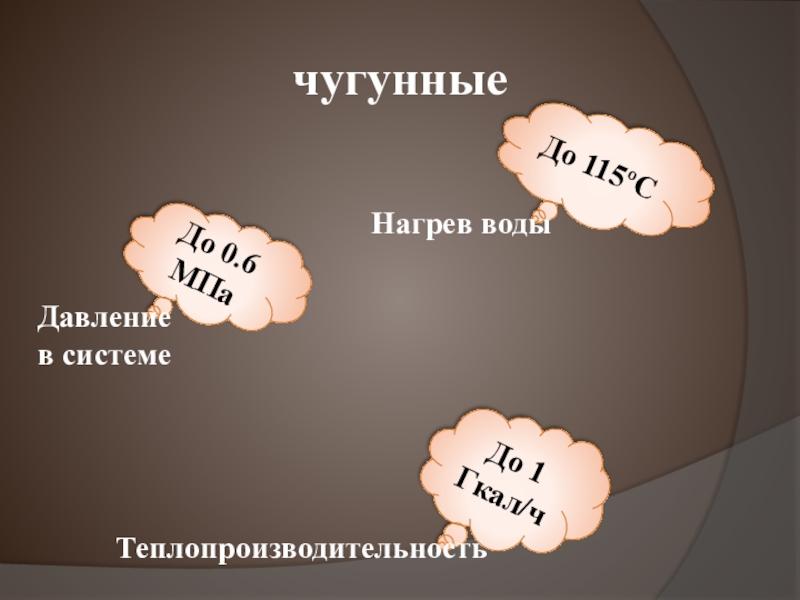

Чугунные
предназначены для нагрева воды до температуры не выше 115º C при
давлении не выше 0,6 МПа.

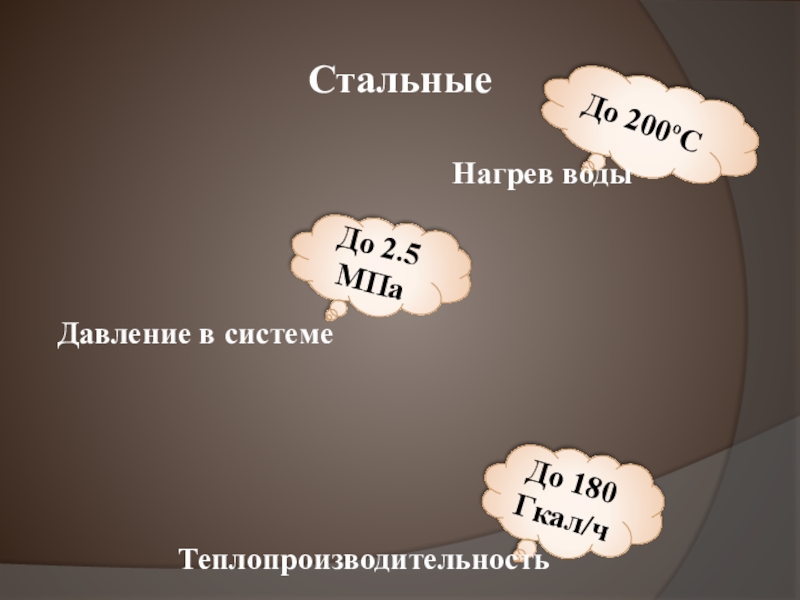

Стальные
не имеют ограничений по температуре нагрева и давлению воды
Слайд 10Все чугунные котлы, независимо от марки собираются из отдельных секций, соединённых
между собой ниппелями и стяжными болтами

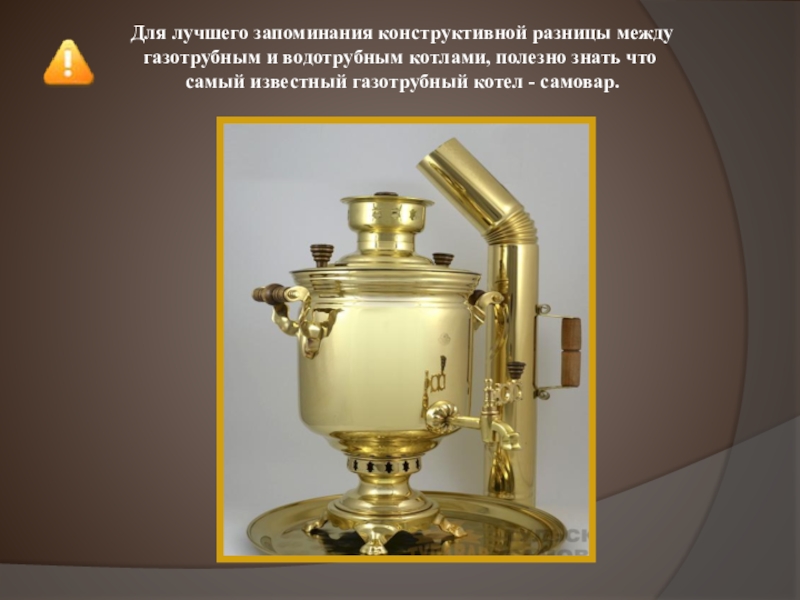

Слайд 14 Для лучшего запоминания конструктивной разницы между газотрубным и
водотрубным котлами, полезно знать что
самый известный газотрубный котел - самовар.
самый известный газотрубный котел - самовар.

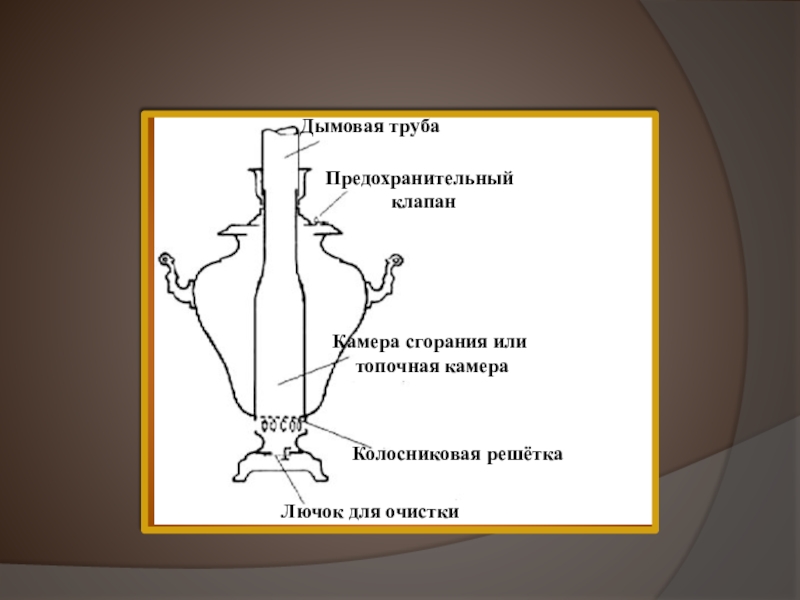

Слайд 15Дымовая труба
Предохранительный
клапан
Камера сгорания или
топочная камера
Колосниковая решётка
Лючок для очистки

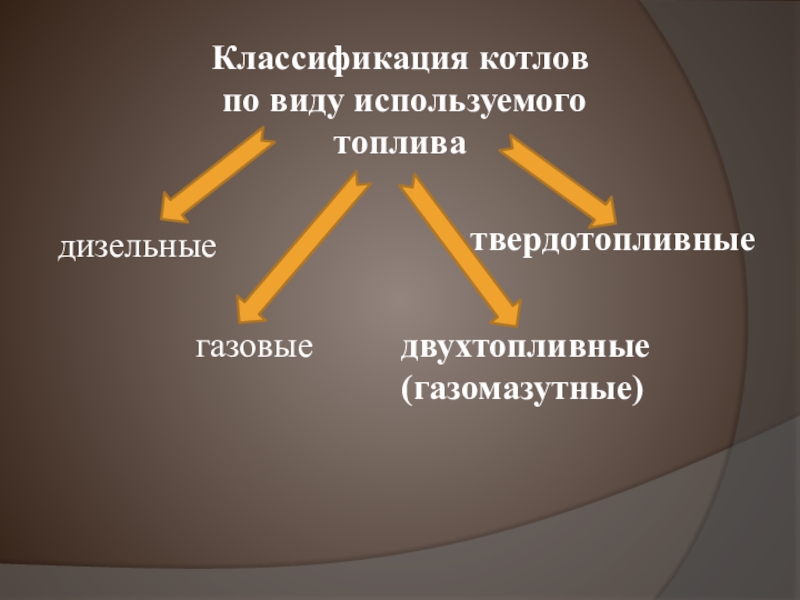

Слайд 16Классификация котлов по виду используемого топлива
дизельные
газовые
двухтопливные
(газомазутные)
твердотопливные
