Презентация, доклад на тему Основные характеристики трансформатора
Содержание
- 1. Основные характеристики трансформатора
- 2. Работа трансформатора под нагрузкой
- 3. Работа трансформатора в режиме короткого замыканиярежим короткого
- 4. Схема замещенияСхемой замещения - называется графическое изображение

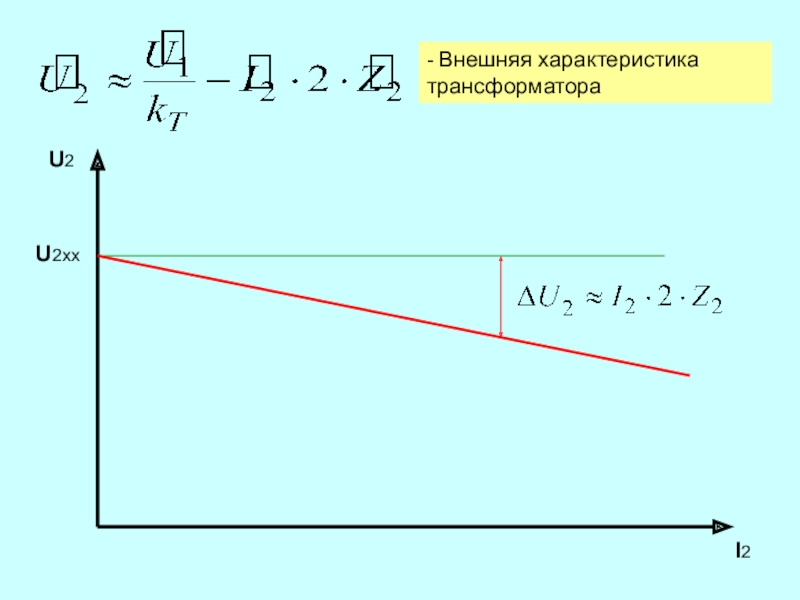

- 5. - Внешняя характеристика трансформатораU2xx
- 6. Векторная диаграмма трансформатора, работающего под нагрузкойИзм. фазывекторI2U1E2I2/kTI1ΔU=I2 (r2+jx2)U2=E2-ΔU
- 7. Потери мощности (эл. энергии) в трансформатореP1=U1*I1*Cos(φ1)P2=U2*I2*Cos (φ2)Потери
- 8. Электрические потери (потери в меди): Магнитные потери
- 9. Потери мощности (эл. энергии) в трансформаторе.Потери мощности
- 10. Специальные трансформаторыU2xxUдугиIдугиДля регулировки сварочного тока - Iдуги необходимо изменять сопротивление обмоток трансформатораСварочные трансформаторы ТДМ-400
- 11. Сварочные трансформаторы ТДМ-400Основной магн. Поток Ф магн.
- 12. Вопросы для самоконтроля по теме: «Трансформаторы»1. Как

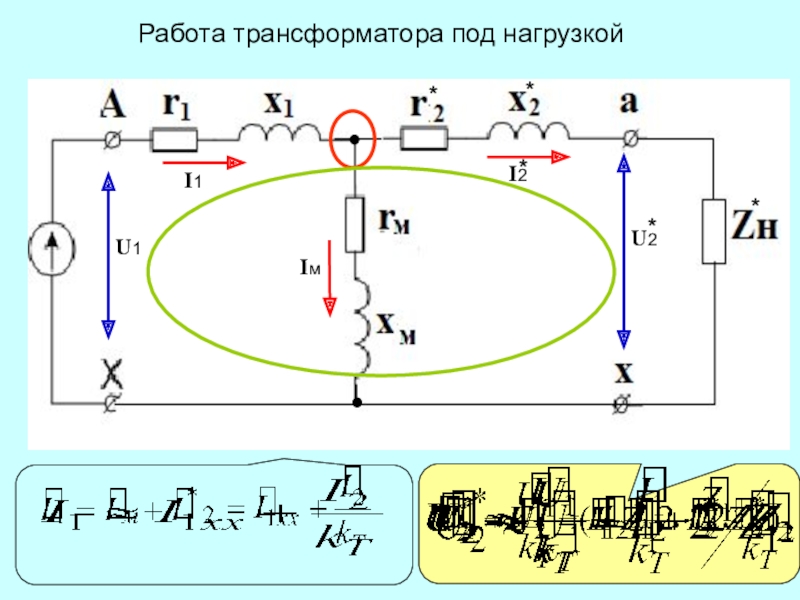

Работа трансформатора под нагрузкой

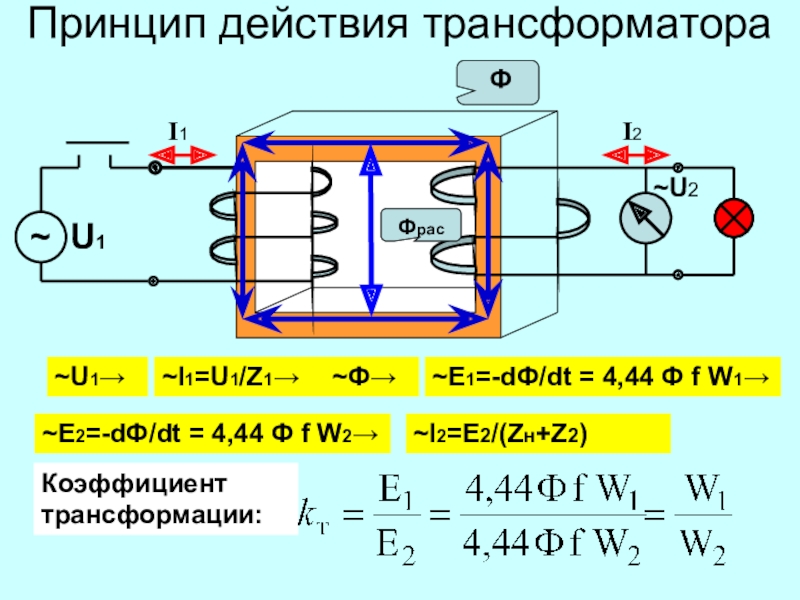

Слайд 1Принцип действия трансформатора
~U2
~U1→
~I1=U1/Z1→
~Ф→
~Е2=-dФ/dt = 4,44 Ф f W2→
~I2=E2/(Zн+Z2)
Слайд 3Работа трансформатора в режиме короткого замыкания
режим короткого замыкания – Zн*= ?
=
0 → U*2=0
Опыт(испытание) К.З позволяет оценить качество работы токопроводов (обмоток) трансформатора

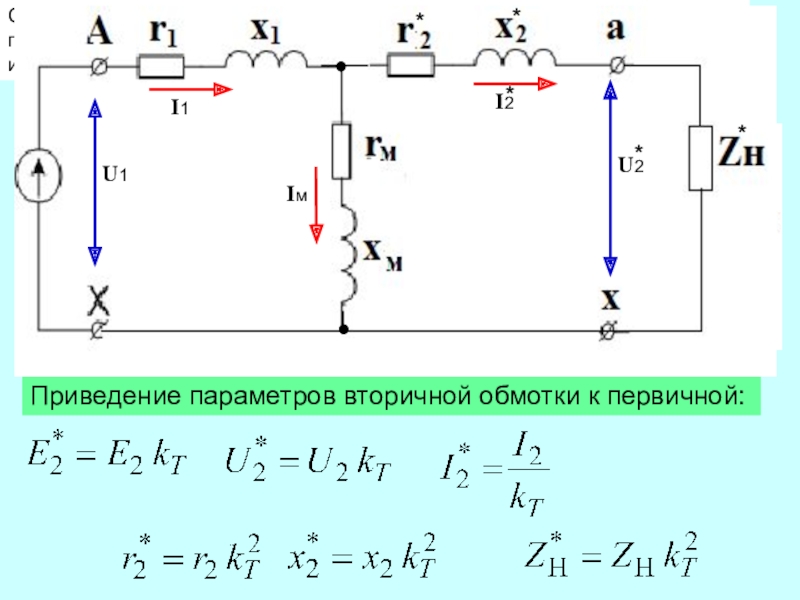

Слайд 4Схема замещения
Схемой замещения - называется графическое изображение эл. цепи с помощью
условных знаков существенных электрических параметров цепи и их взаимосвязь.
Приведение параметров вторичной обмотки к первичной:

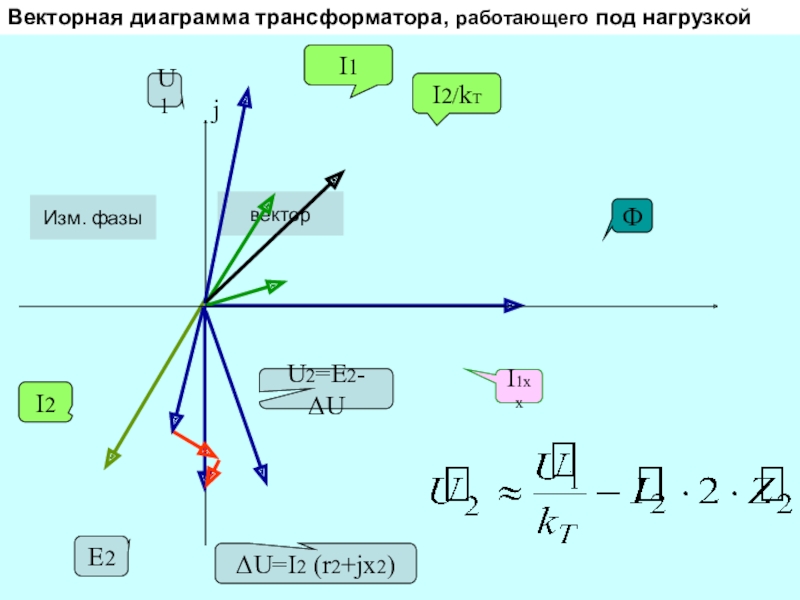

Слайд 6Векторная диаграмма трансформатора, работающего под нагрузкой
Изм. фазы
вектор
I2
U1
E2
I2/kT
I1
ΔU=I2 (r2+jx2)
U2=E2-ΔU

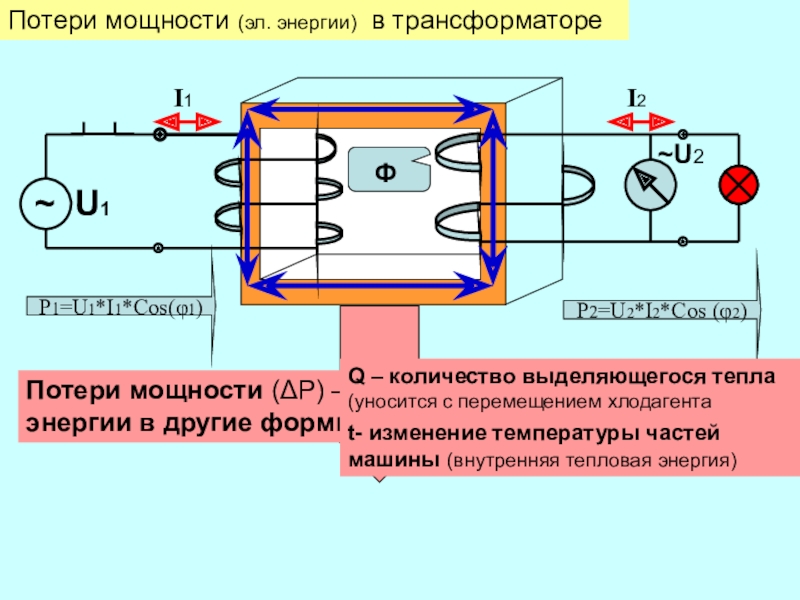

Слайд 7Потери мощности (эл. энергии) в трансформаторе
P1=U1*I1*Cos(φ1)
P2=U2*I2*Cos (φ2)
Потери мощности (ΔР) – необратимое
преобразование эл. энергии в другие формы, не используемые в данной машине
Q – количество выделяющегося тепла (уносится с перемещением хлодагента
t- изменение температуры частей машины (внутренняя тепловая энергия)

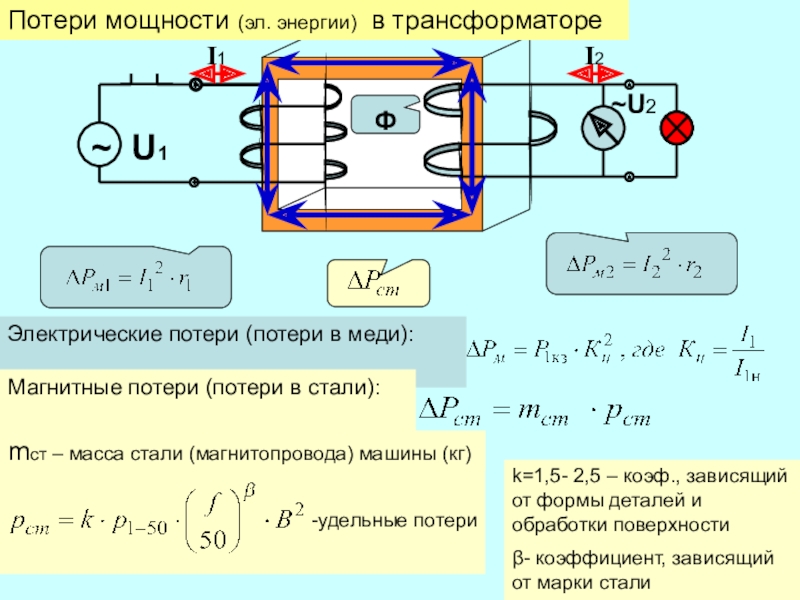

Слайд 8Электрические потери (потери в меди):
Магнитные потери (потери в стали):
mст –
масса стали (магнитопровода) машины (кг)
k=1,5- 2,5 – коэф., зависящий от формы деталей и обработки поверхности
β- коэффициент, зависящий от марки стали
Потери мощности (эл. энергии) в трансформаторе

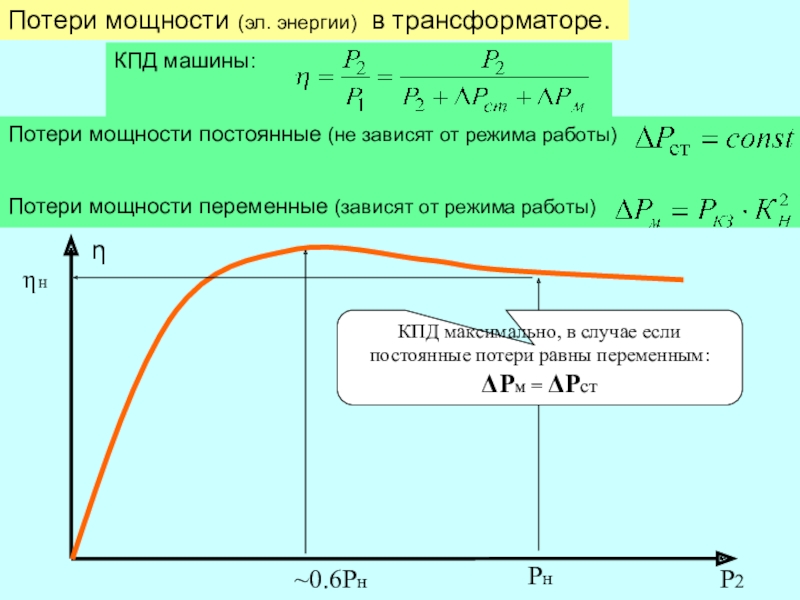

Слайд 9Потери мощности (эл. энергии) в трансформаторе.
Потери мощности постоянные (не зависят от
режима работы)
Потери мощности переменные (зависят от режима работы)
Потери мощности переменные (зависят от режима работы)
КПД максимально, в случае если постоянные потери равны переменным:
ΔРм = ΔРст

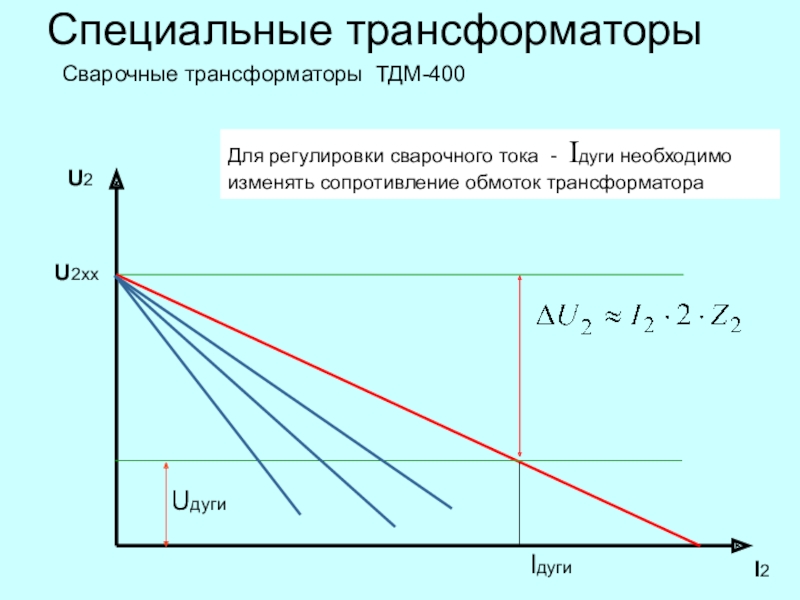

Слайд 10Специальные трансформаторы
U2xx
Uдуги
Iдуги
Для регулировки сварочного тока - Iдуги необходимо изменять сопротивление обмоток
трансформатора
Сварочные трансформаторы ТДМ-400
Слайд 11Сварочные трансформаторы ТДМ-400
Основной магн. Поток Ф
магн. Поток рассеяния Фрас
При перемещении
катушек увеличивается поток рассеяния, следовательно возрастает индуктивное сопротивление обмоток.

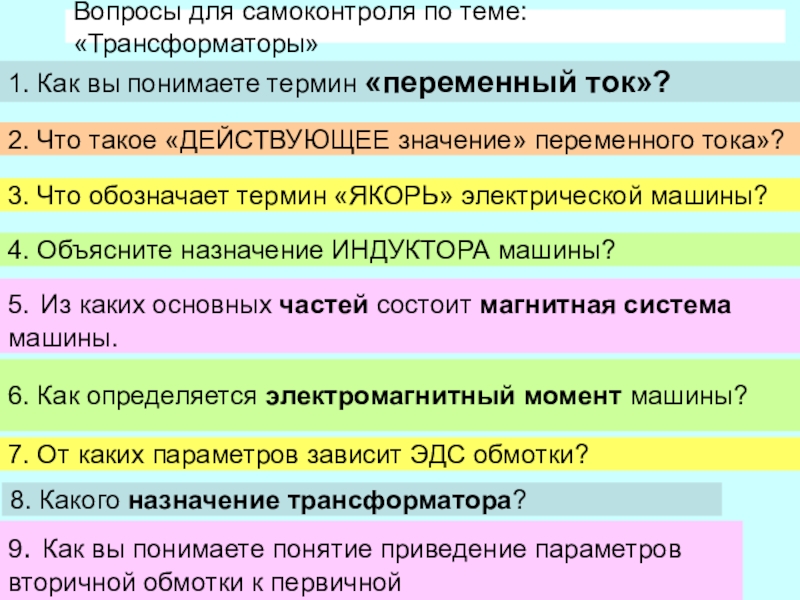

Слайд 12Вопросы для самоконтроля по теме: «Трансформаторы»
1. Как вы понимаете термин «переменный
ток»?
2. Что такое «ДЕЙСТВУЮЩЕЕ значение» переменного тока»?
3. Что обозначает термин «ЯКОРЬ» электрической машины?
4. Объясните назначение ИНДУКТОРА машины?
5. Из каких основных частей состоит магнитная система машины.
6. Как определяется электромагнитный момент машины?
7. От каких параметров зависит ЭДС обмотки?
8. Какого назначение трансформатора?
9. Как вы понимаете понятие приведение параметров вторичной обмотки к первичной
