Презентация, доклад на тему Оборудование для сварочного производства

Оборудование для сварочного производства, предмет презентации: Разное. Этот материал в формате pptx (PowerPoint) содержит 15 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

Слайд 1
«Оборудование, техника и технология сварочного производства»   «Ручная дуговая сварка: техника и технология»  «Выполнение стыковых сварных
Текст слайда:

«Оборудование, техника и технология сварочного производства»   «Ручная дуговая сварка: техника и технология» «Выполнение стыковых сварных соединений в нижнем положении»


Слайд 2

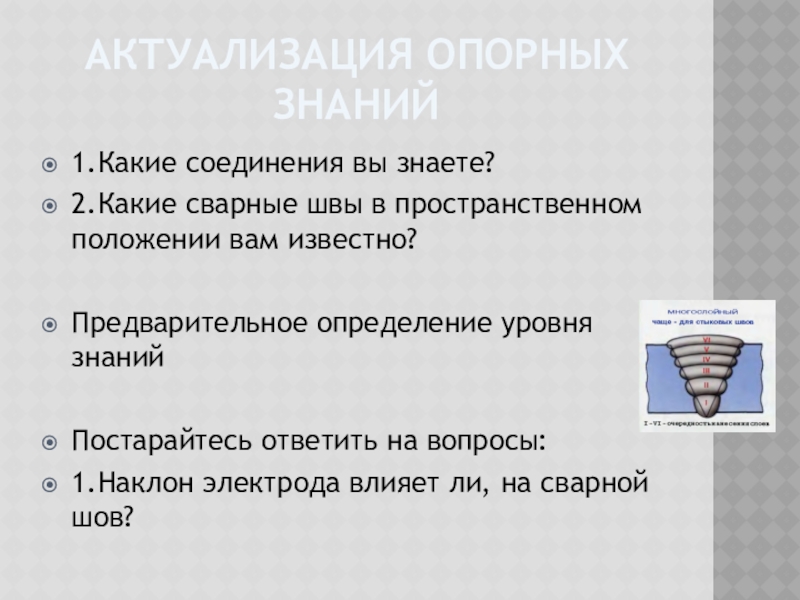

Актуализация опорных знаний 1.Какие соединения вы знаете?2.Какие сварные швы в пространственном положении вам известно? Предварительное определение уровня знаний Постарайтесь
Текст слайда:

Актуализация опорных знаний

1.Какие соединения вы знаете?
2.Какие сварные швы в пространственном положении вам известно?

Предварительное определение уровня знаний

Постарайтесь ответить на вопросы:
1.Наклон электрода влияет ли, на сварной шов?


Слайд 3

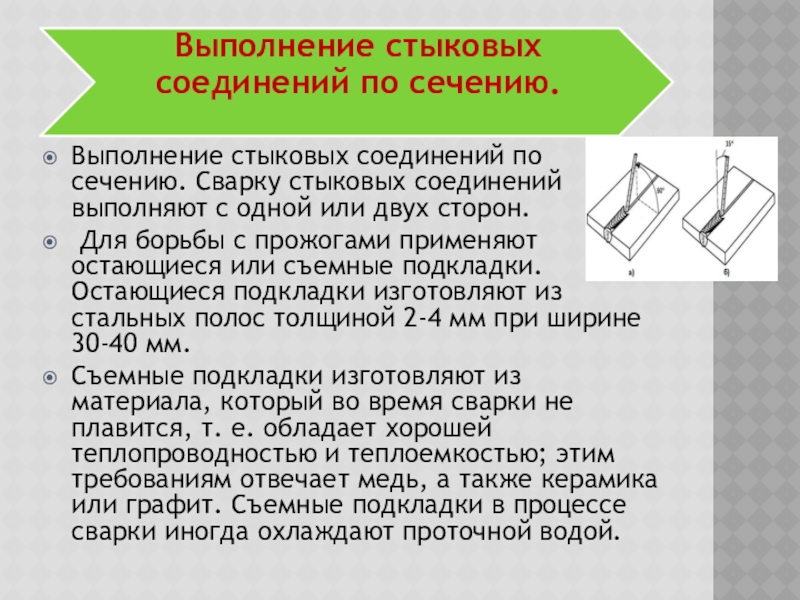

Выполнение стыковых соединений по сечению. Сварку стыковых соединений выполняют с одной или двух сторон. Для борьбы с
Текст слайда:

Выполнение стыковых соединений по сечению. Сварку стыковых соединений выполняют с одной или двух сторон.
Для борьбы с прожогами применяют остающиеся или съемные подкладки. Остающиеся подкладки изготовляют из стальных полос толщиной 2-4 мм при ширине 30-40 мм.
Съемные подкладки изготовляют из материала, который во время сварки не плавится, т. е. обладает хорошей теплопроводностью и теплоемкостью; этим требованиям отвечает медь, а также керамика или графит. Съемные подкладки в процессе сварки иногда охлаждают проточной водой.


Слайд 4

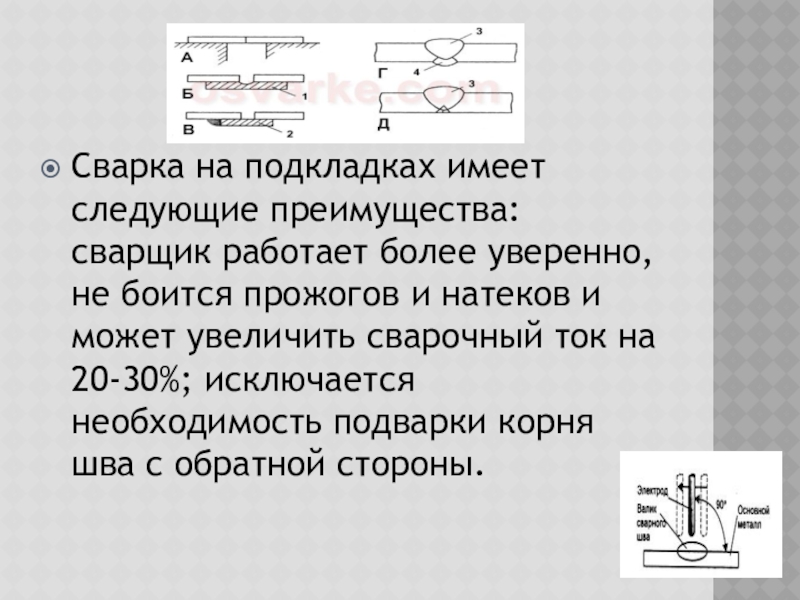

Сварка на подкладках имеет следующие преимущества: сварщик работает более уверенно, не боится прожогов и натеков и может
Текст слайда:

Сварка на подкладках имеет следующие преимущества: сварщик работает более уверенно, не боится прожогов и натеков и может увеличить сварочный ток на 20-30%; исключается необходимость подварки корня шва с обратной стороны.


Слайд 5

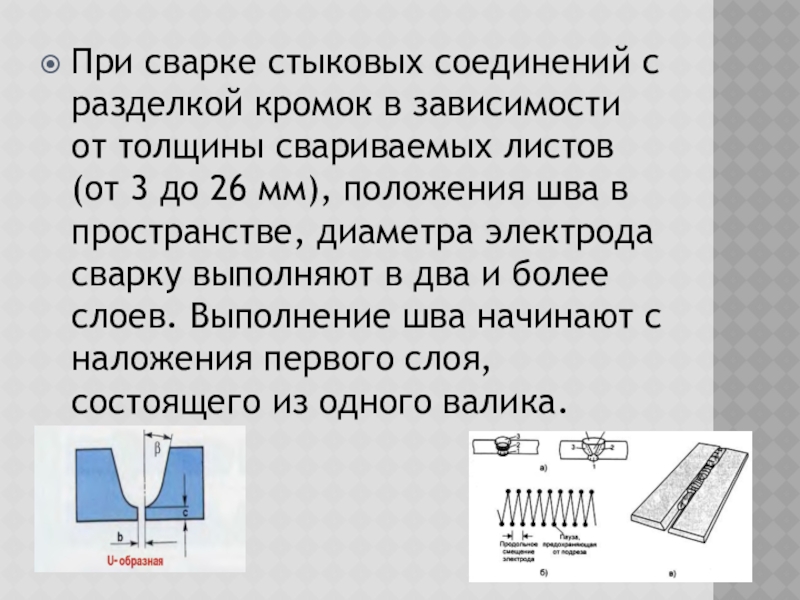

При сварке стыковых соединений с разделкой кромок в зависимости от толщины свариваемых листов (от 3 до 26
Текст слайда:

При сварке стыковых соединений с разделкой кромок в зависимости от толщины свариваемых листов (от 3 до 26 мм), положения шва в пространстве, диаметра электрода сварку выполняют в два и более слоев. Выполнение шва начинают с наложения первого слоя, состоящего из одного валика.


Слайд 6
Дугу возбуждают на скосе кромки, а затем, переместив дугу на середину соединения, проваривают края скоса кромок (корень
Текст слайда:

Дугу возбуждают на скосе кромки, а затем, переместив дугу на середину соединения, проваривают края скоса кромок (корень шва). На скосах кромок движение электрода замедляют, чтобы улучшить их провар, а при переходе конца электрода с одной кромки на другую скорость его движения увеличивают для того, чтобы избежать прожога притупленных кромок.


Слайд 7

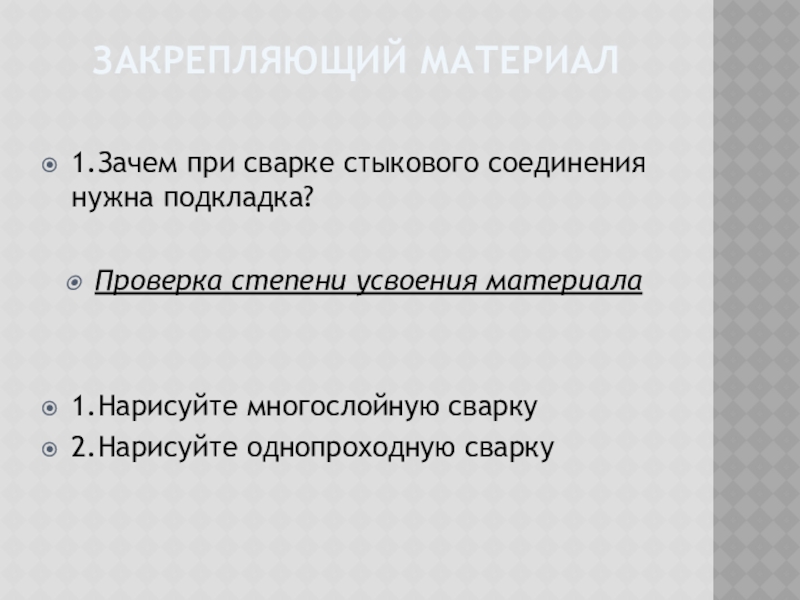

Закрепляющий материал  1.Зачем при сварке стыкового соединения нужна подкладка? Проверка степени усвоения материала 1.Нарисуйте многослойную сварку2.Нарисуйте однопроходную
Текст слайда:

Закрепляющий материал

1.Зачем при сварке стыкового соединения нужна подкладка?

Проверка степени усвоения материала


1.Нарисуйте многослойную сварку
2.Нарисуйте однопроходную сварку


Слайд 8
ООУЭ: «Оборудование, техника и технология сварочного производства» УУЭ: Ручная дуговая сварка: техника и технологияОУЭ: Выполнение нахлесточных сварных соединений
Текст слайда:

ООУЭ: «Оборудование, техника и технология сварочного производства»

УУЭ: Ручная дуговая сварка: техника и технология
ОУЭ: Выполнение нахлесточных сварных соединений в нижнем положении


Слайд 9

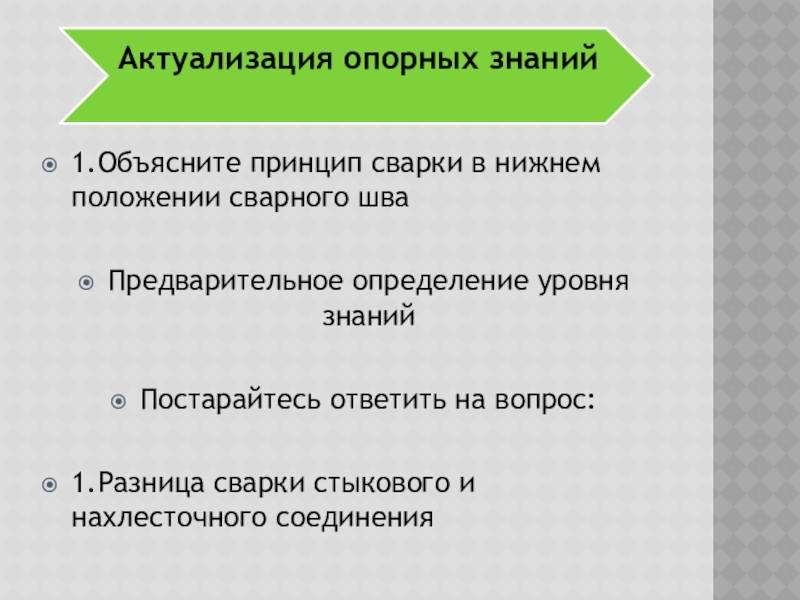

1.Объясните принцип сварки в нижнем положении сварного шва Предварительное определение уровня знаний Постарайтесь ответить на вопрос:1.Разница сварки стыкового и
Текст слайда:

1.Объясните принцип сварки в нижнем положении сварного шва

Предварительное определение уровня знаний

Постарайтесь ответить на вопрос:

1.Разница сварки стыкового и нахлесточного соединения


Слайд 10

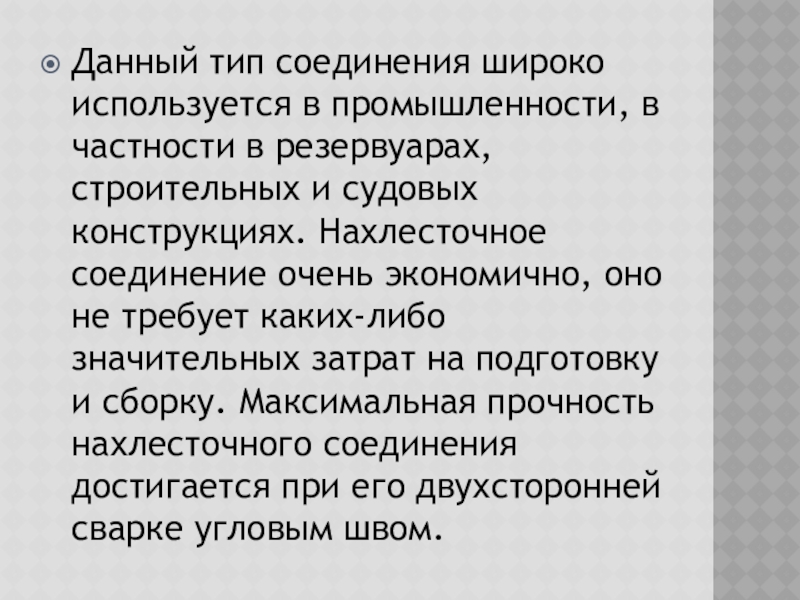

Данный тип соединения широко используется в промышленности, в частности в резервуарах, строительных и судовых конструкциях. Нахлесточное соединение
Текст слайда:

Данный тип соединения широко используется в промышленности, в частности в резервуарах, строительных и судовых конструкциях. Нахлесточное соединение очень экономично, оно не требует каких-либо значительных затрат на подготовку и сборку. Максимальная прочность нахлесточного соединения достигается при его двухсторонней сварке угловым швом.


Слайд 11

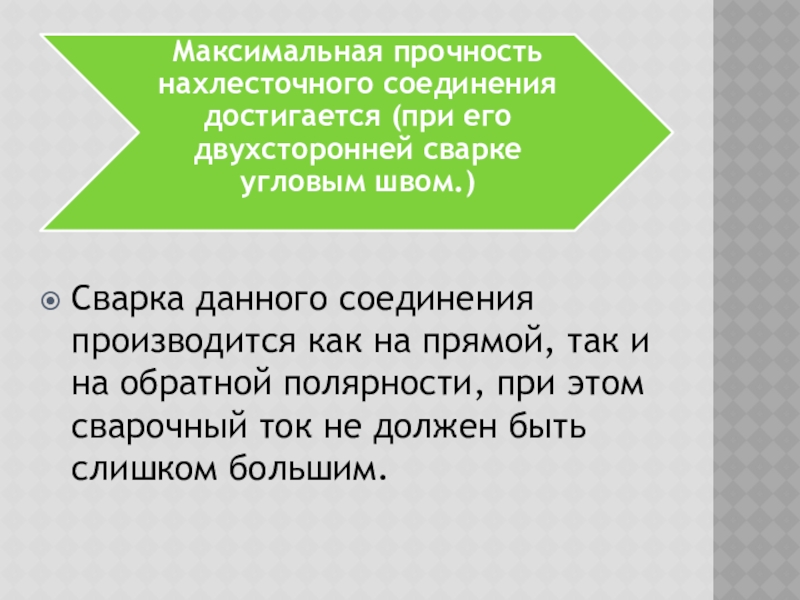

Сварка данного соединения производится как на прямой, так и на обратной полярности, при этом сварочный ток не
Текст слайда:


Сварка данного соединения производится как на прямой, так и на обратной полярности, при этом сварочный ток не должен быть слишком большим.


Слайд 12
Рис. 16. Сварка нахлесточного соединения в нижнем положении:  a - подготовка соединения к сварке; б -
Текст слайда:

Рис. 16. Сварка нахлесточного соединения в нижнем положении: a - подготовка соединения к сварке; б - положение электрода при сварке однопроходным швом равных толщин; в - положение электрода при втором и третьем проходе при выполнении многопроходного шва; г - положение электрода при сварке разных толщин


Слайд 13
Для сварки нахлесточного соединения в нижнем положении на прямой полярности требуется поддержание очень короткой дуги, а на
Текст слайда:

Для сварки нахлесточного соединения в нижнем положении на прямой полярности требуется поддержание очень короткой дуги, а на обратной полярности - еще более короткой.
Дуга должна быть сориентирована в направлении корня соединения и горизонтальной поверхности пластины.
Во время сварки необходимо совершать, относительно оси сварного, шва небольшие возвратно-поступательные колебания электрода.
Это способствует предварительному подогреву соединения перед движущейся сварочной дугой, обеспечивает создание полноразмерной выпуклости и покрывает шлаковой коркой хвостовую часть сварочной ванны.


Слайд 14

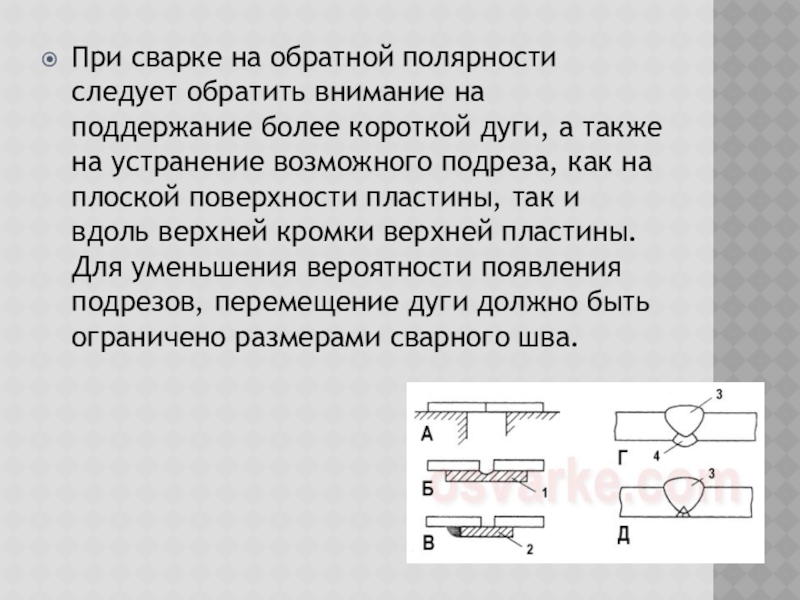

При сварке на обратной полярности следует обратить внимание на поддержание более короткой дуги, а также на устранение
Текст слайда:

При сварке на обратной полярности следует обратить внимание на поддержание более короткой дуги, а также на устранение возможного подреза, как на плоской поверхности пластины, так и вдоль верхней кромки верхней пластины. Для уменьшения вероятности появления подрезов, перемещение дуги должно быть ограничено размерами сварного шва.


Слайд 15

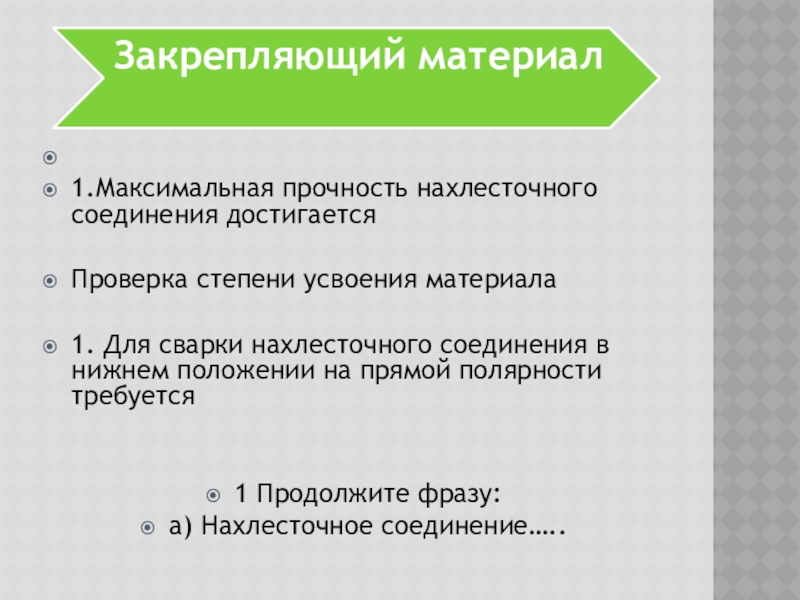

 1.Максимальная прочность нахлесточного соединения достигается Проверка степени усвоения материала 1. Для сварки нахлесточного соединения в нижнем положении
Текст слайда:


1.Максимальная прочность нахлесточного соединения достигается

Проверка степени усвоения материала

1. Для сварки нахлесточного соединения в нижнем положении на прямой полярности требуется


1 Продолжите фразу:
а) Нахлесточное соединение…..
