Презентация, доклад на тему Назначение. Принципиальные схемы. Основные элементы.
Содержание
- 1. Назначение. Принципиальные схемы. Основные элементы.
- 2. стенки ЦПГ (цилиндровые втулки, головки поршней, крышки,
- 3. 1 - водоохладители; 2 -подвод забортной воды

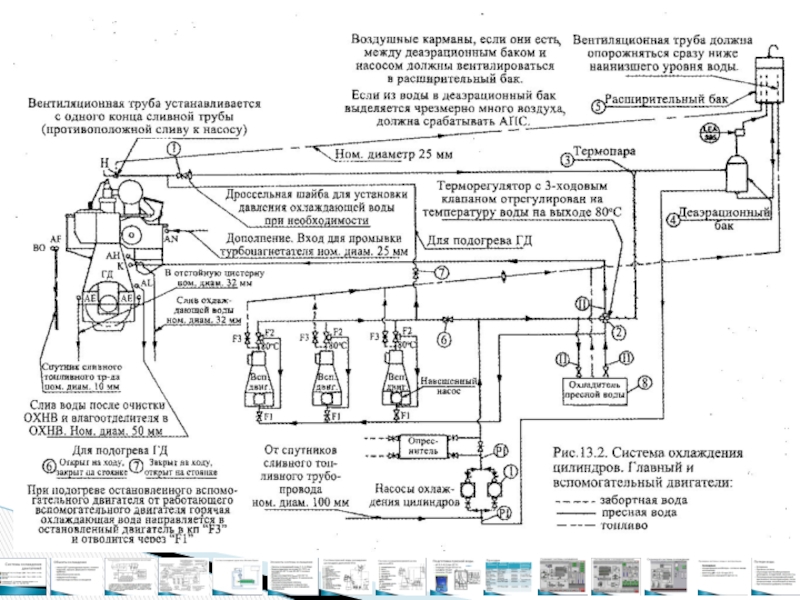

- 4. Система охлаждения цилиндров. Главный и вспомогательный двигатели

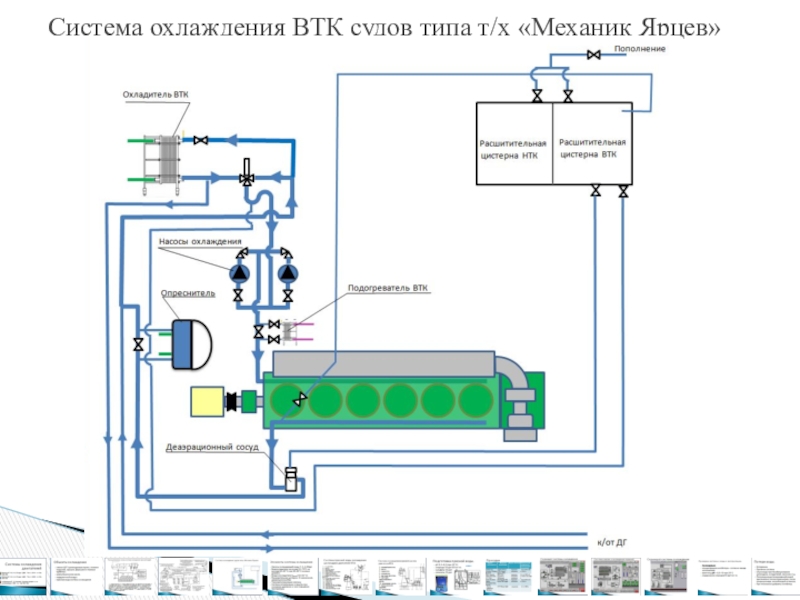

- 5. Система охлаждения ВТК судов типа т/х «Механик Ярцев»

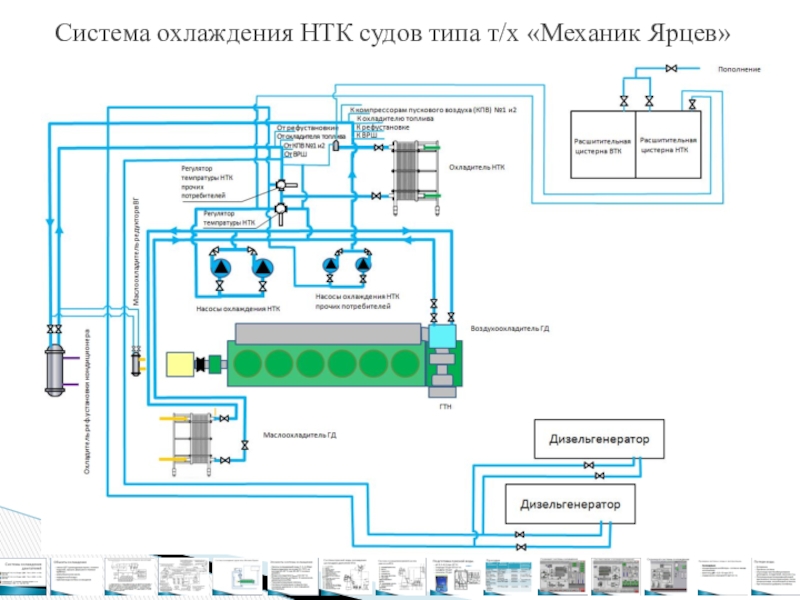

- 6. Система охлаждения НТК судов типа т/х «Механик Ярцев»
- 7. Насосы охлаждающей воды (1,5-2,8 бар)Водоохладители (на входе
- 8. 1 - гл. двигатель; 2 - насосы;
- 9. 1 - главный двигатель; 2 - насос;
- 10. рН 6,5-8,0 (при 20° С); хлориды 50

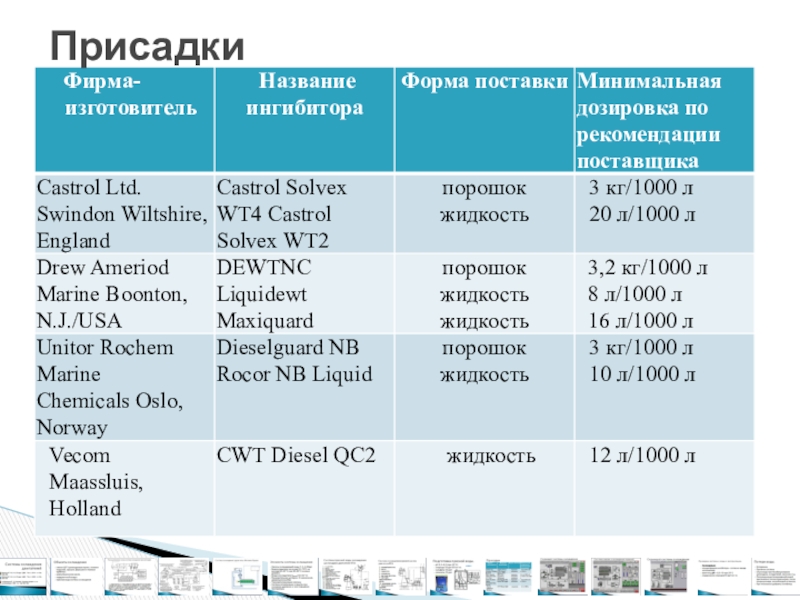

- 11. Присадки

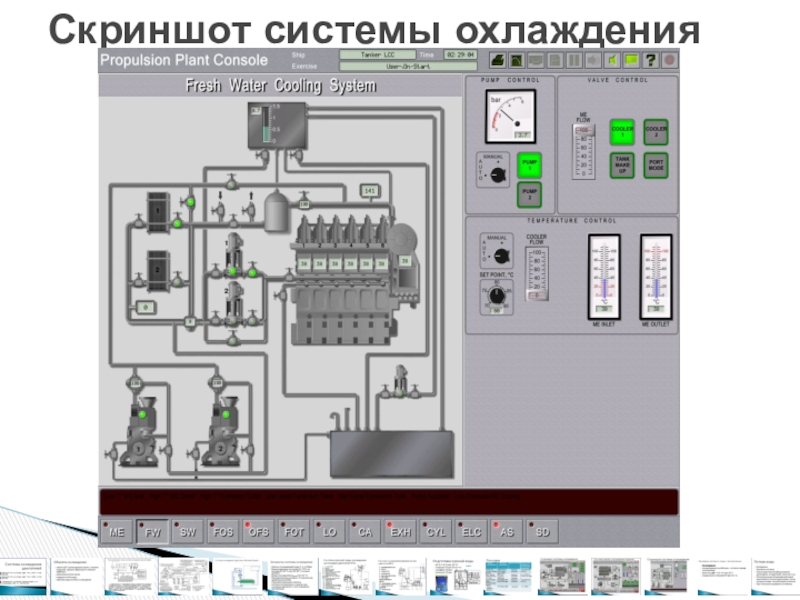

- 12. Скриншот системы охлаждения

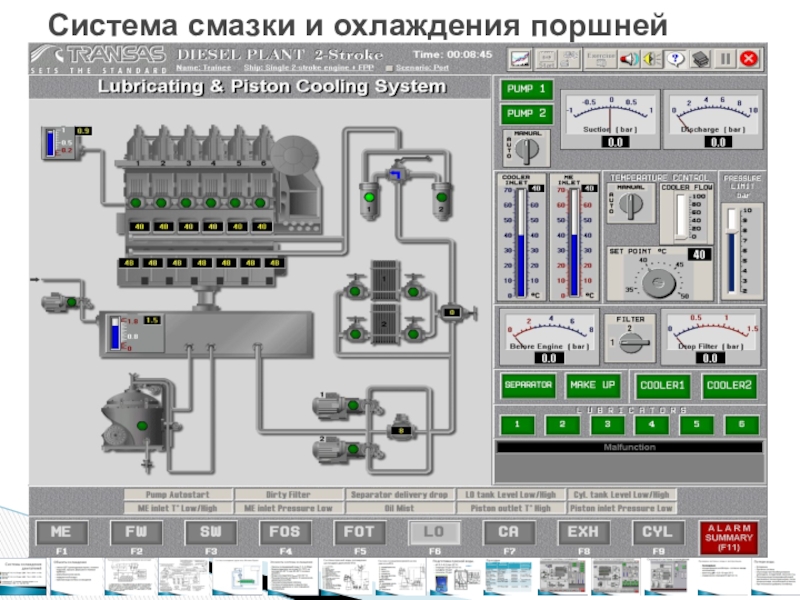

- 13. Система смазки и охлаждения поршней

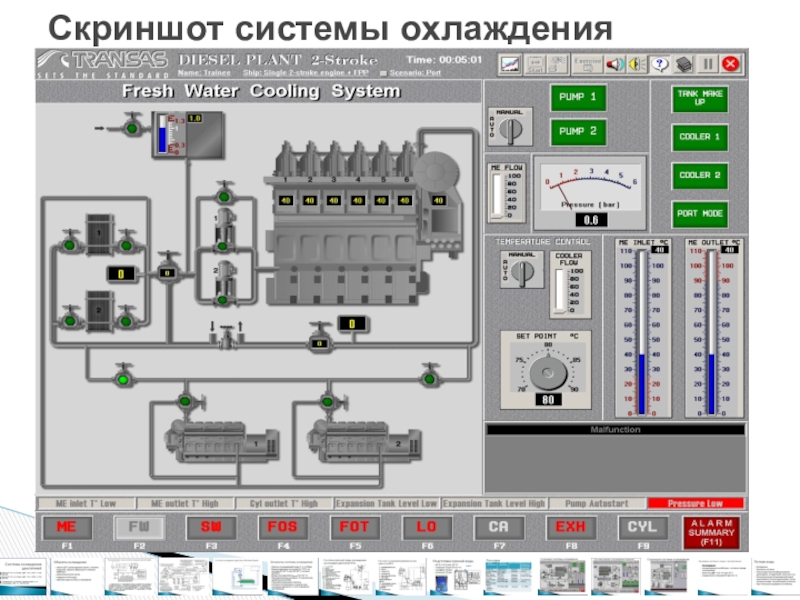

- 14. Скриншот системы охлаждения
- 15. Еженедельно концентрацию ингибитора – согласно завода изготовителявеличину
- 16. Испарение,Протечки системыСпуск воды при техобслуживании цилиндров, охладителей,
стенки ЦПГ (цилиндровые втулки, головки поршней, крышки, форсунки и газовые турбины);циркуляционное масло, наддувочный воздухпресная вода системы охлажденияОбъекты охлаждения

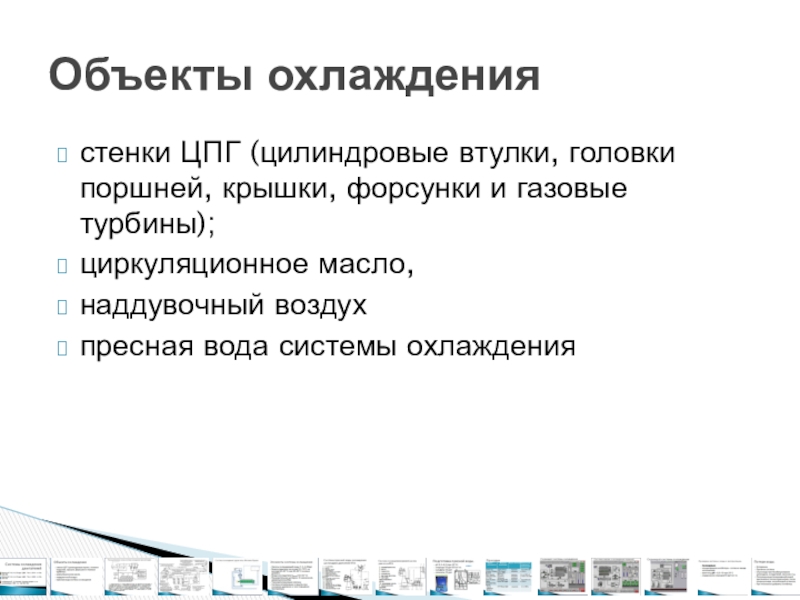

Слайд 2стенки ЦПГ (цилиндровые втулки, головки поршней, крышки, форсунки и газовые турбины);
циркуляционное
масло,
наддувочный воздух
пресная вода системы охлаждения
наддувочный воздух
пресная вода системы охлаждения
Объекты охлаждения
Слайд 31 - водоохладители; 2 -подвод забортной воды для аварийного охлаждения; 3
- охлаждающие насосы; 4 - портовый охлаждающий насос; 5 - расширительная цистерна; 6 - автоматические регулирующие клапаны; 7 - вспомогательные дизели; 8 - опреснитель; 9 - отвод забортной воды; 10 - клапан для подогрева главного дизеля от вспомогательных дизелей; 11 - главный дизель; 12 - отвод воды от воздухоохладителей.
Принципиальная схема системы охлаждения пресной водой:

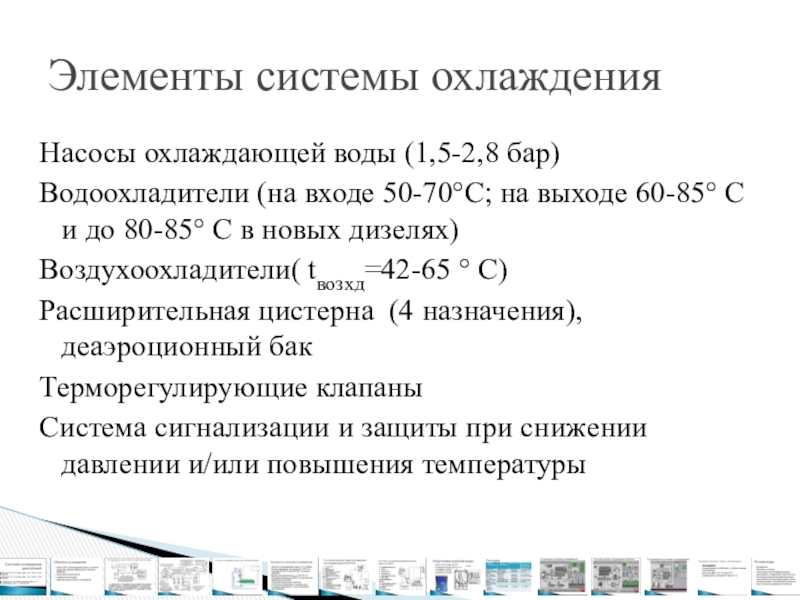

Слайд 7Насосы охлаждающей воды (1,5-2,8 бар)
Водоохладители (на входе 50-70°С; на выходе 60-85°
С и до 80-85° С в новых дизелях)
Воздухоохладители( tвозхд=42-65 ° С)
Расширительная цистерна (4 назначения), деаэроционный бак
Терморегулирующие клапаны
Система сигнализации и защиты при снижении давлении и/или повышения температуры
Воздухоохладители( tвозхд=42-65 ° С)
Расширительная цистерна (4 назначения), деаэроционный бак
Терморегулирующие клапаны
Система сигнализации и защиты при снижении давлении и/или повышения температуры
Элементы системы охлаждения

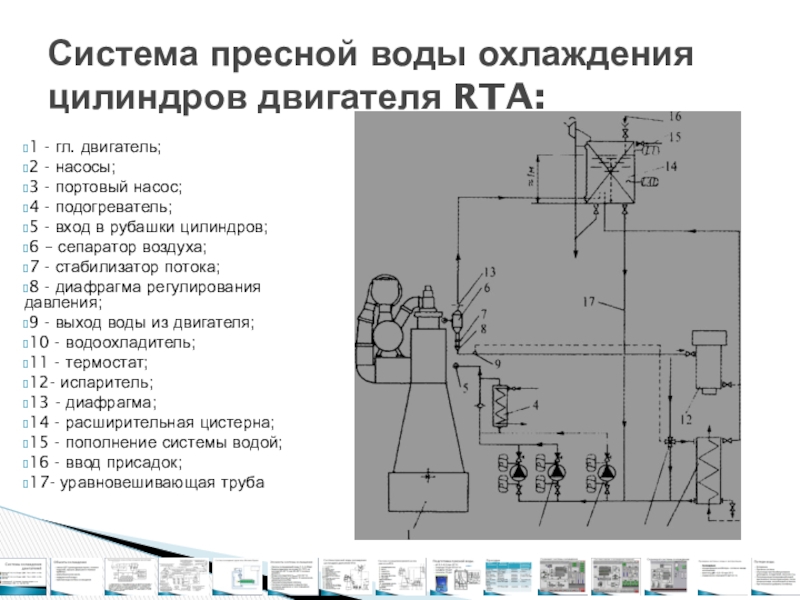

Слайд 81 - гл. двигатель;
2 - насосы;
3 - портовый насос;
4 - подогреватель;
5 - вход в рубашки цилиндров;
6 – сепаратор воздуха;
7 - стабилизатор потока;
8 - диафрагма регулирования давления;
9 - выход воды из двигателя;
10 - водоохладитель;
11 - термостат;
12- испаритель;
13 - диафрагма;
14 - расширительная цистерна;
15 - пополнение системы водой;
16 - ввод присадок;
17- уравновешивающая труба
Система пресной воды охлаждения цилиндров двигателя RTA:

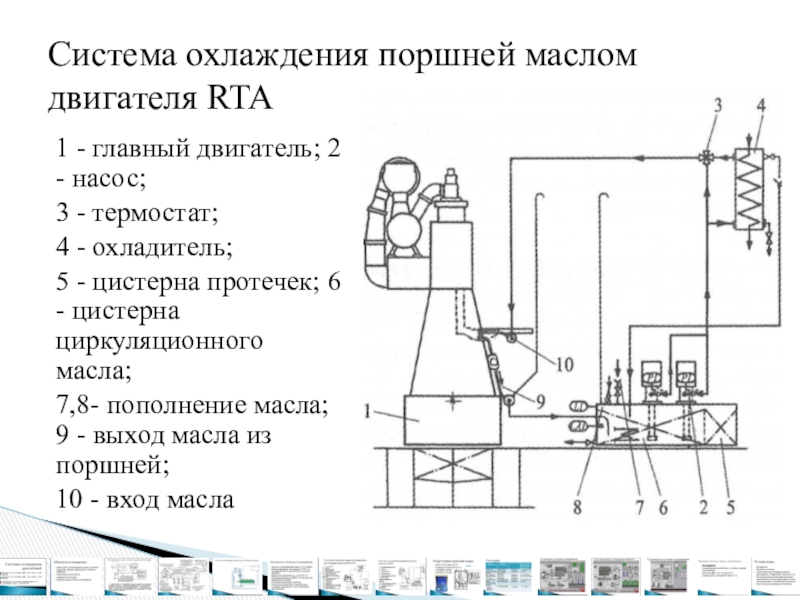

Слайд 91 - главный двигатель; 2 - насос;
3 - термостат;
4
- охладитель;
5 - цистерна протечек; 6 - цистерна циркуляционного масла;
7,8- пополнение масла; 9 - выход масла из поршней;
10 - вход масла
5 - цистерна протечек; 6 - цистерна циркуляционного масла;
7,8- пополнение масла; 9 - выход масла из поршней;
10 - вход масла
Система охлаждения поршней маслом двигателя RTA

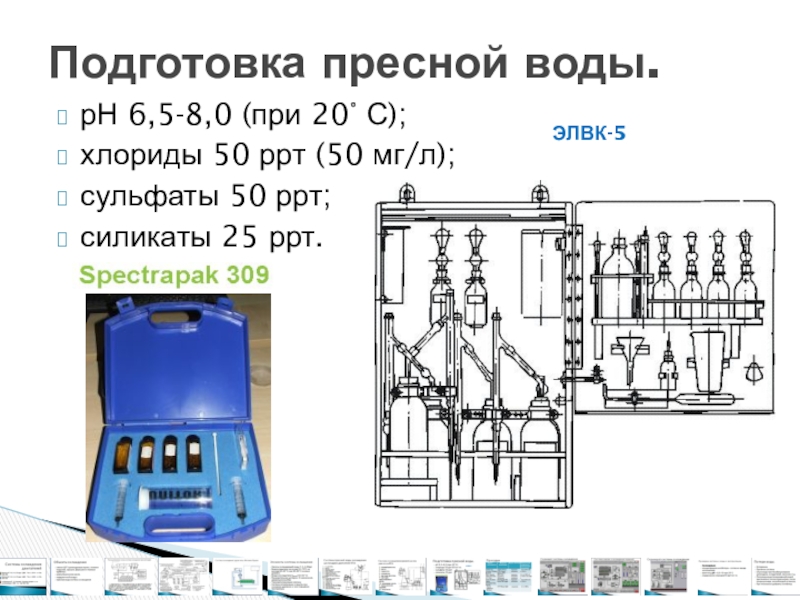

Слайд 10рН 6,5-8,0 (при 20° С);
хлориды 50 ррт (50 мг/л);
сульфаты
50 ррт;
силикаты 25 ррт.
силикаты 25 ррт.
Подготовка пресной воды.
ЭЛВК-5

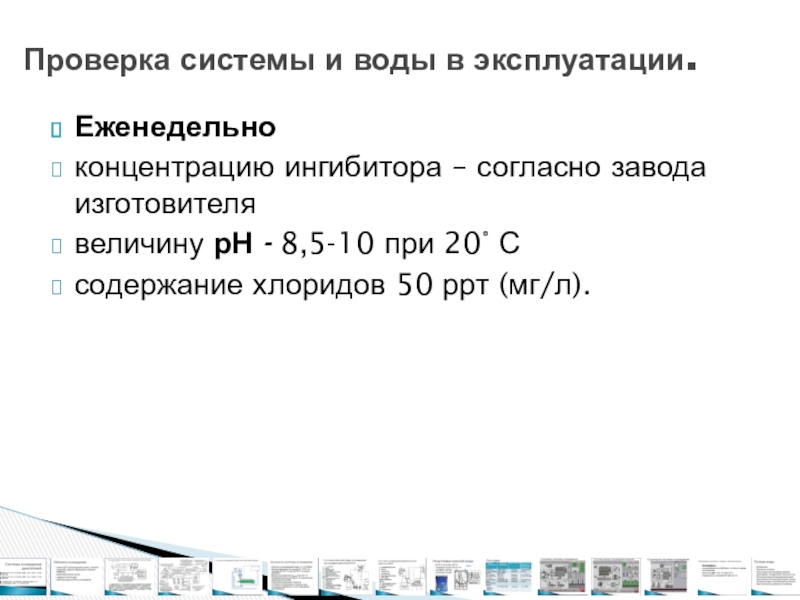

Слайд 15Еженедельно
концентрацию ингибитора – согласно завода изготовителя
величину рН - 8,5-10 при
20° С
содержание хлоридов 50 ррт (мг/л).
содержание хлоридов 50 ррт (мг/л).
Проверка системы и воды в эксплуатации.

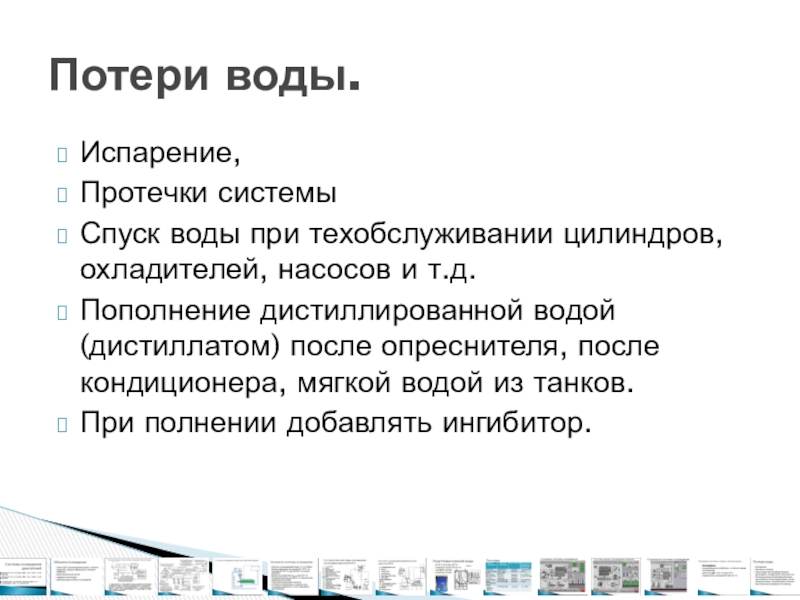

Слайд 16Испарение,
Протечки системы
Спуск воды при техобслуживании цилиндров, охладителей, насосов и т.д.
Пополнение дистиллированной
водой (дистиллатом) после опреснителя, после кондиционера, мягкой водой из танков.
При полнении добавлять ингибитор.
При полнении добавлять ингибитор.
Потери воды.
