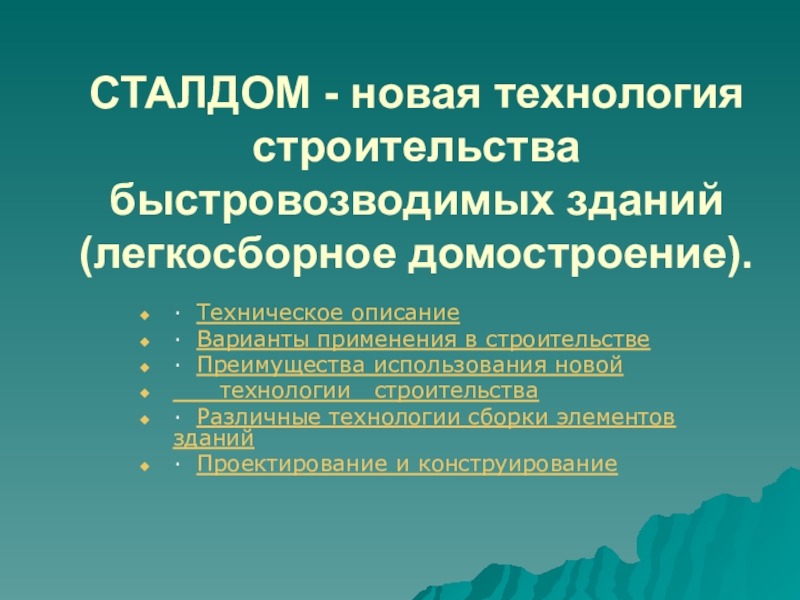

Презентация, доклад на тему Материалы и комплектующие для устройства каркаса СТАЛДОМ

описание
· Варианты применения в строительстве
· Преимущества использования новой
технологии строительства
· Различные технологии сборки элементов зданий
· Проектирование и конструирование

плит"

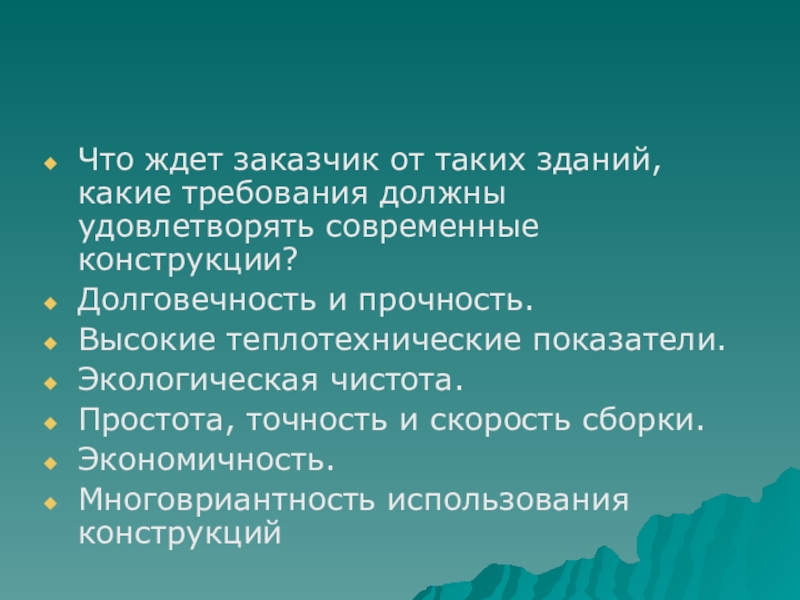

конструкции?
Долговечность и прочность.
Высокие теплотехнические показатели.
Экологическая чистота.
Простота, точность и скорость сборки.
Экономичность.
Многовриантность использования конструкций

термопрофилей и эффективной теплоизоляцией, внутренние несущие и ненесущие перегородки;

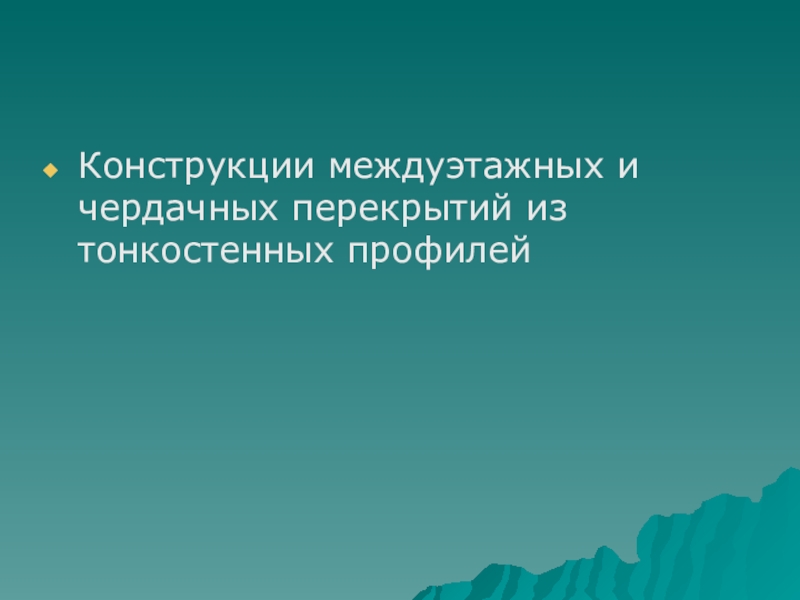

конструкции междуэтажных и чердачных перекрытий из тонкостенных профилей с покрытием профлистом;

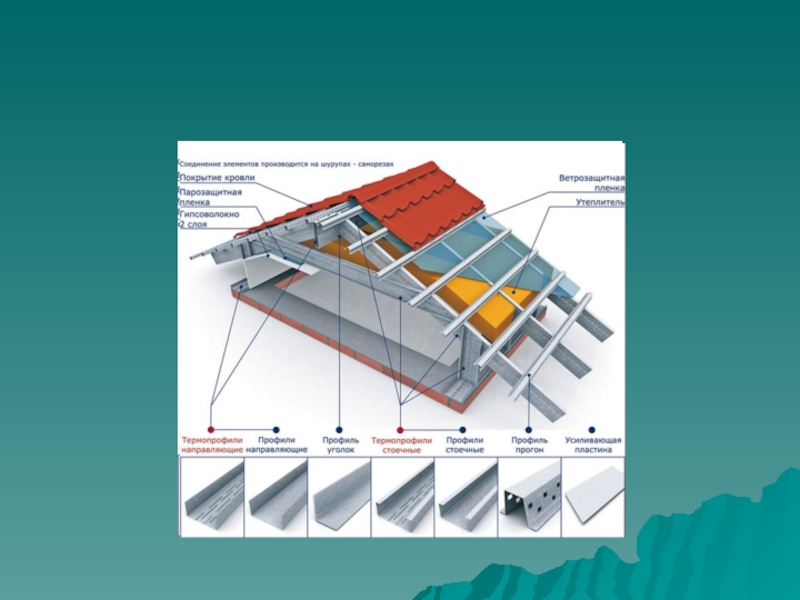

несущие стропильные конструкции (фермы и балки) из легких стальных оцинкованных профилей.

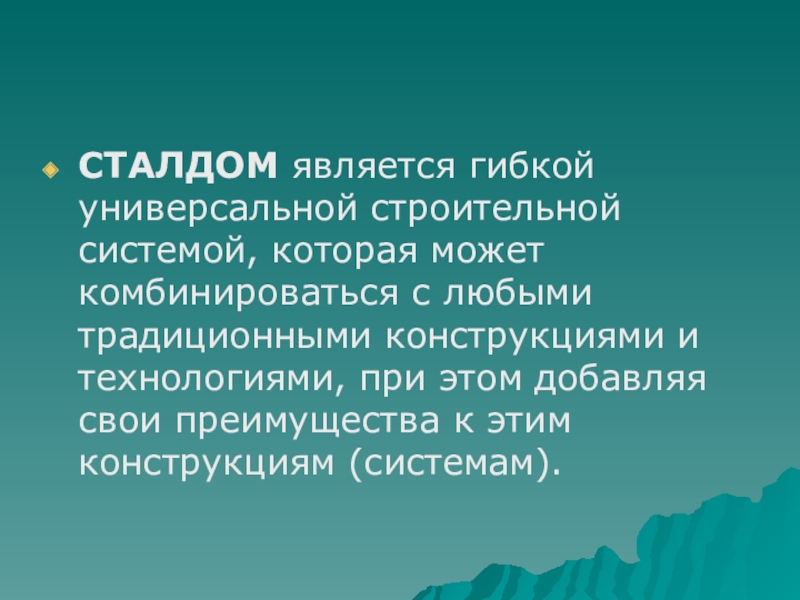

традиционными конструкциями и технологиями, при этом добавляя свои преимущества к этим конструкциям (системам).

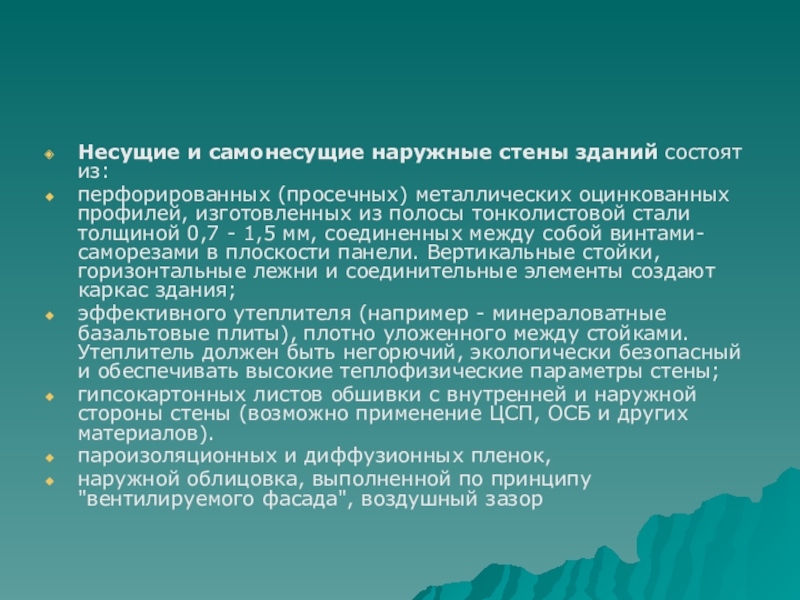

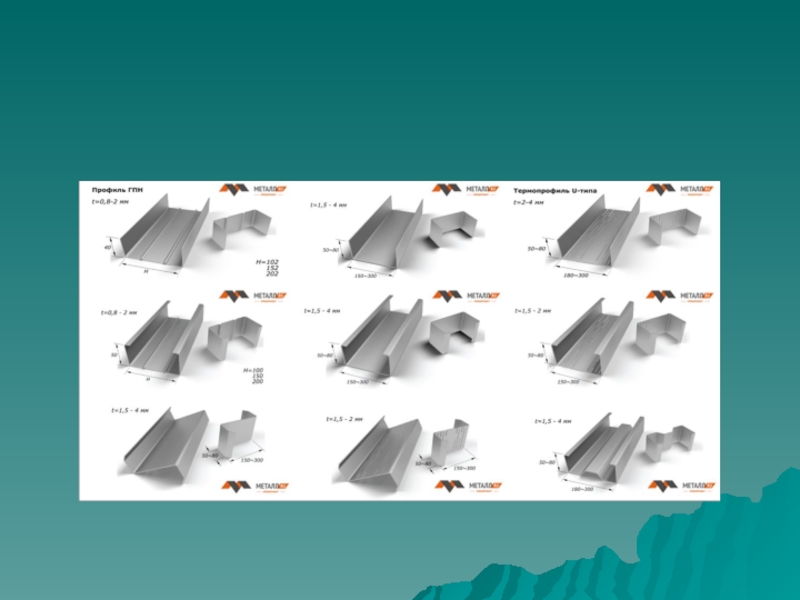

оцинкованных профилей, изготовленных из полосы тонколистовой стали толщиной 0,7 - 1,5 мм, соединенных между собой винтами-саморезами в плоскости панели. Вертикальные стойки, горизонтальные лежни и соединительные элементы создают каркас здания;
эффективного утеплителя (например - минераловатные базальтовые плиты), плотно уложенного между стойками. Утеплитель должен быть негорючий, экологически безопасный и обеспечивать высокие теплофизические параметры стены;
гипсокартонных листов обшивки с внутренней и наружной стороны стены (возможно применение ЦСП, ОСБ и других материалов).
пароизоляционных и диффузионных пленок,

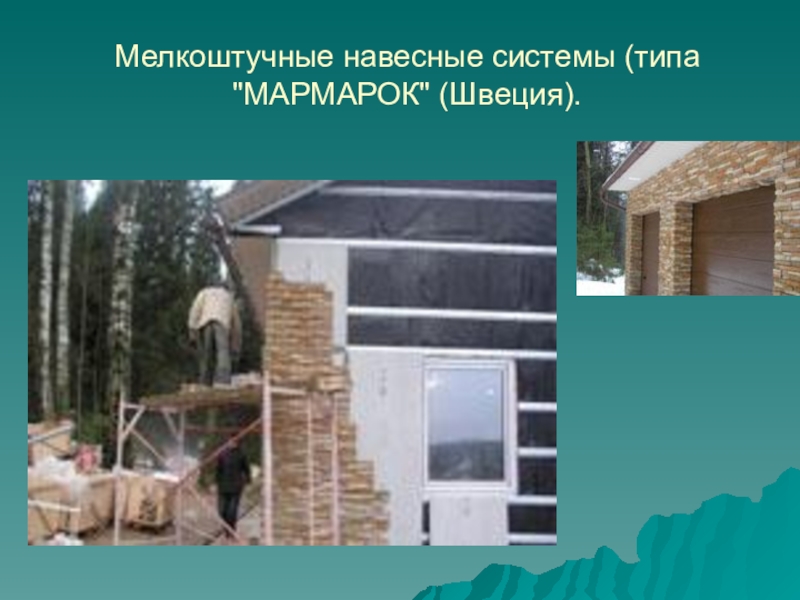

наружной облицовка, выполненной по принципу "вентилируемого фасада", воздушный зазор

1. Облицовочный самонесущий кирпич.

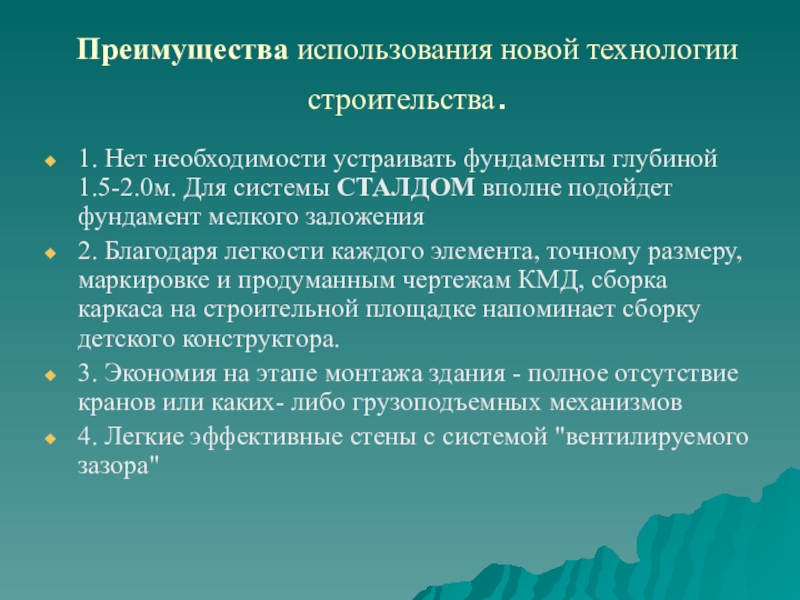

1.5-2.0м. Для системы СТАЛДОМ вполне подойдет фундамент мелкого заложения

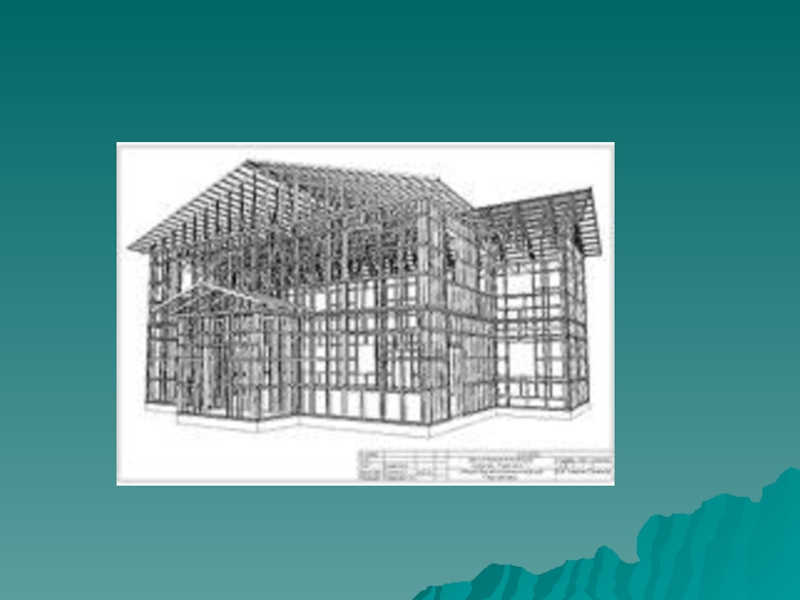

2. Благодаря легкости каждого элемента, точному размеру, маркировке и продуманным чертежам КМД, сборка каркаса на строительной площадке напоминает сборку детского конструктора.
3. Экономия на этапе монтажа здания - полное отсутствие кранов или каких- либо грузоподъемных механизмов
4. Легкие эффективные стены с системой "вентилируемого зазора"

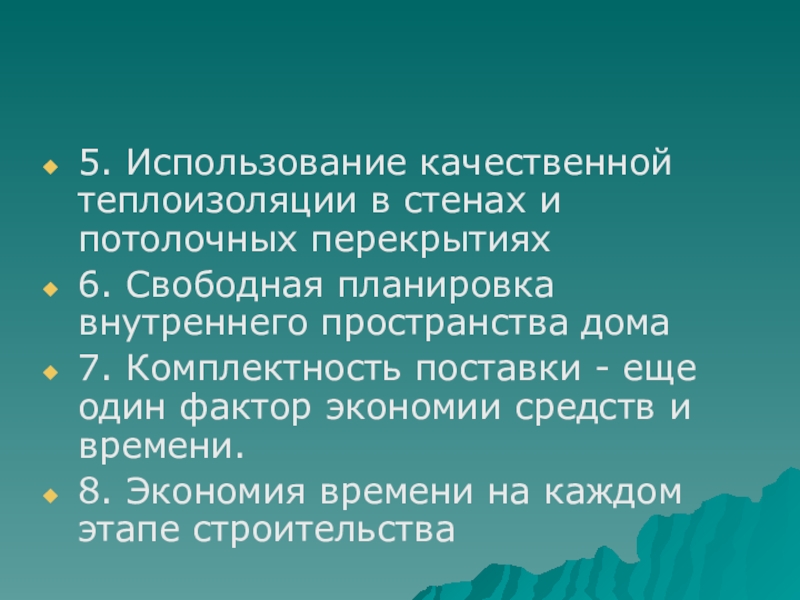

планировка внутреннего пространства дома
7. Комплектность поставки - еще один фактор экономии средств и времени.
8. Экономия времени на каждом этапе строительства

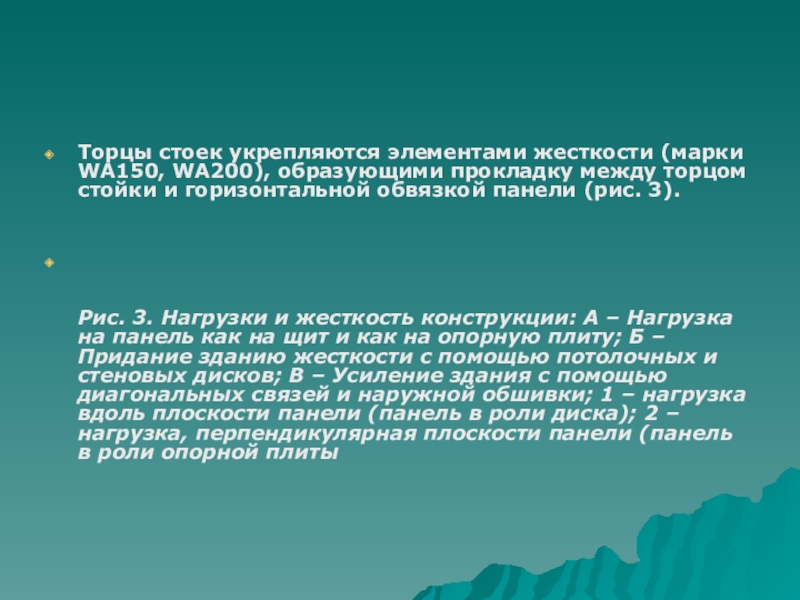

торцом стойки и горизонтальной обвязкой панели (рис. 3).

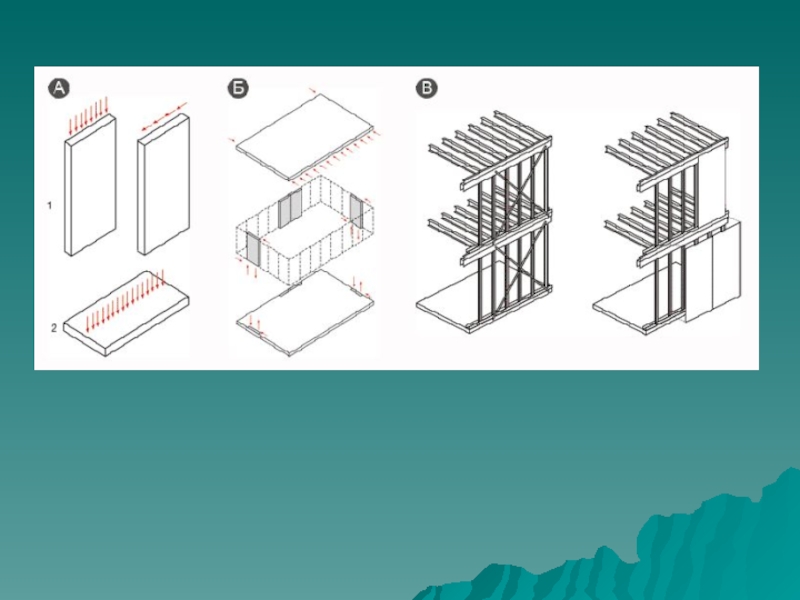

Рис. 3. Нагрузки и жесткость конструкции: А – Нагрузка на панель как на щит и как на опорную плиту; Б – Придание зданию жесткости с помощью потолочных и стеновых дисков; В – Усиление здания с помощью диагональных связей и наружной обшивки; 1 – нагрузка вдоль плоскости панели (панель в роли диска); 2 – нагрузка, перпендикулярная плоскости панели (панель в роли опорной плиты

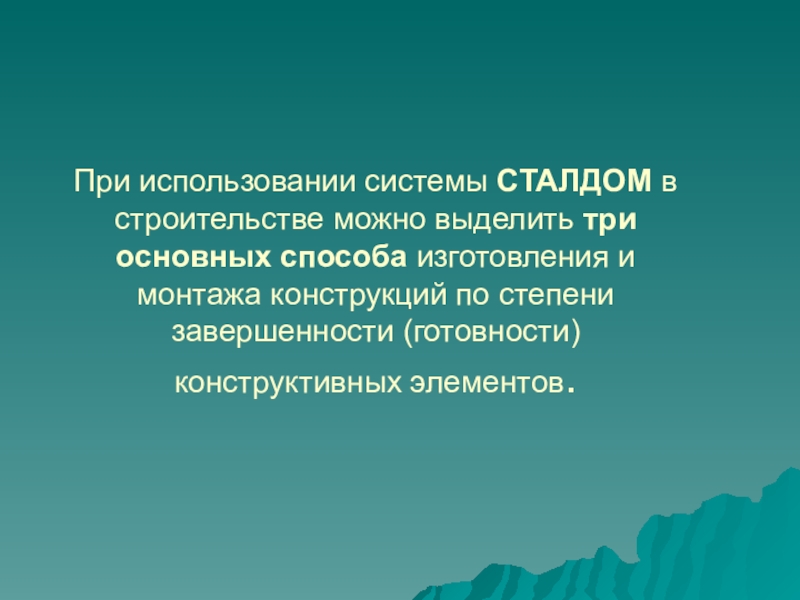

строительстве можно выделить три основных способа изготовления и монтажа конструкций по степени завершенности (готовности) конструктивных элементов.

площадку в виде нарезанных и замаркированных профилей. Бригада строителей производит на ровной поверхности "укрупнительную" сборку отправочных марок (стен, ферм, перегородок и т.д.) при помощи шуруповерта и винтов-саморезов. После укрупнительной сборки элементы подаются на монтажное место вручную (без крана), закрепляются в проектное положение, утепляются при помощи минераловатных плит (или других эффективных утеплителей) и зашиваются изнутри листами гипсокартона. Вес каждого элемента не превышает 90-100 кг.Окна и двери поставляются на стройплощадку отдельно и встраиваются в панели стен.

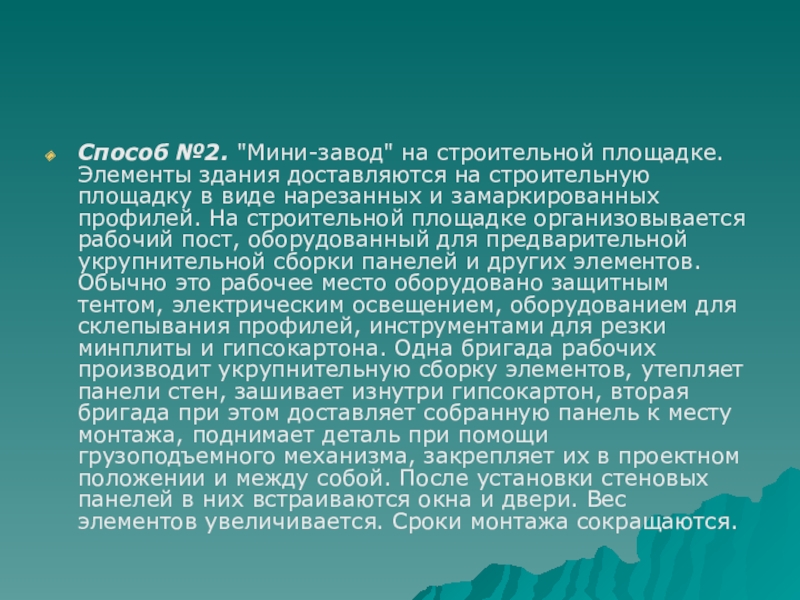

площадку в виде нарезанных и замаркированных профилей. На строительной площадке организовывается рабочий пост, оборудованный для предварительной укрупнительной сборки панелей и других элементов. Обычно это рабочее место оборудовано защитным тентом, электрическим освещением, оборудованием для склепывания профилей, инструментами для резки минплиты и гипсокартона. Одна бригада рабочих производит укрупнительную сборку элементов, утепляет панели стен, зашивает изнутри гипсокартон, вторая бригада при этом доставляет собранную панель к месту монтажа, поднимает деталь при помощи грузоподъемного механизма, закрепляет их в проектном положении и между собой. После установки стеновых панелей в них встраиваются окна и двери. Вес элементов увеличивается. Сроки монтажа сокращаются.

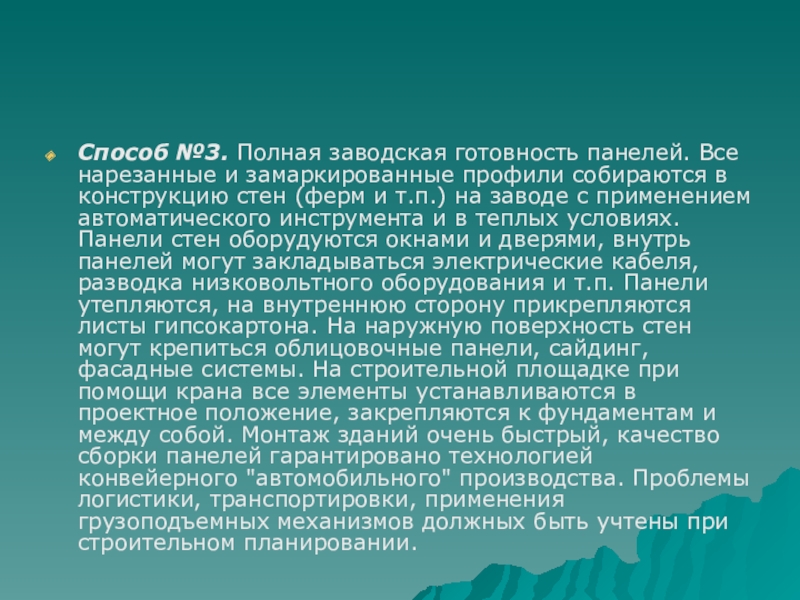

собираются в конструкцию стен (ферм и т.п.) на заводе с применением автоматического инструмента и в теплых условиях. Панели стен оборудуются окнами и дверями, внутрь панелей могут закладываться электрические кабеля, разводка низковольтного оборудования и т.п. Панели утепляются, на внутреннюю сторону прикрепляются листы гипсокартона. На наружную поверхность стен могут крепиться облицовочные панели, сайдинг, фасадные системы. На строительной площадке при помощи крана все элементы устанавливаются в проектное положение, закрепляются к фундаментам и между собой. Монтаж зданий очень быстрый, качество сборки панелей гарантировано технологией конвейерного "автомобильного" производства. Проблемы логистики, транспортировки, применения грузоподъемных механизмов должных быть учтены при строительном планировании.

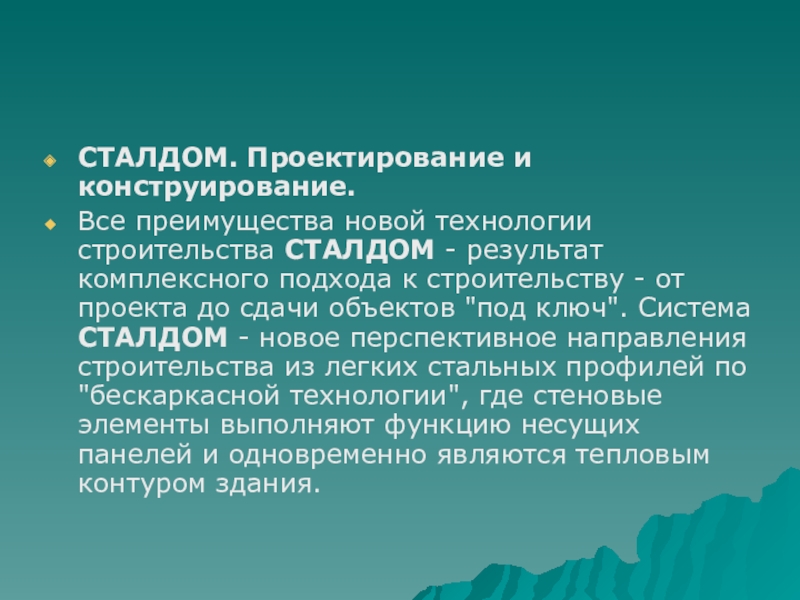

комплексного подхода к строительству - от проекта до сдачи объектов "под ключ". Система СТАЛДОМ - новое перспективное направления строительства из легких стальных профилей по "бескаркасной технологии", где стеновые элементы выполняют функцию несущих панелей и одновременно являются тепловым контуром здания.

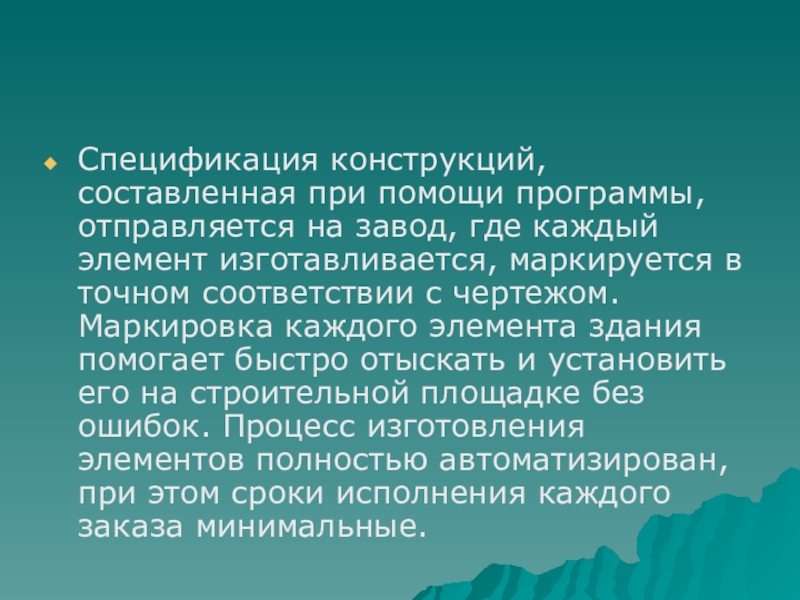

элемент изготавливается, маркируется в точном соответствии с чертежом. Маркировка каждого элемента здания помогает быстро отыскать и установить его на строительной площадке без ошибок. Процесс изготовления элементов полностью автоматизирован, при этом сроки исполнения каждого заказа минимальные.

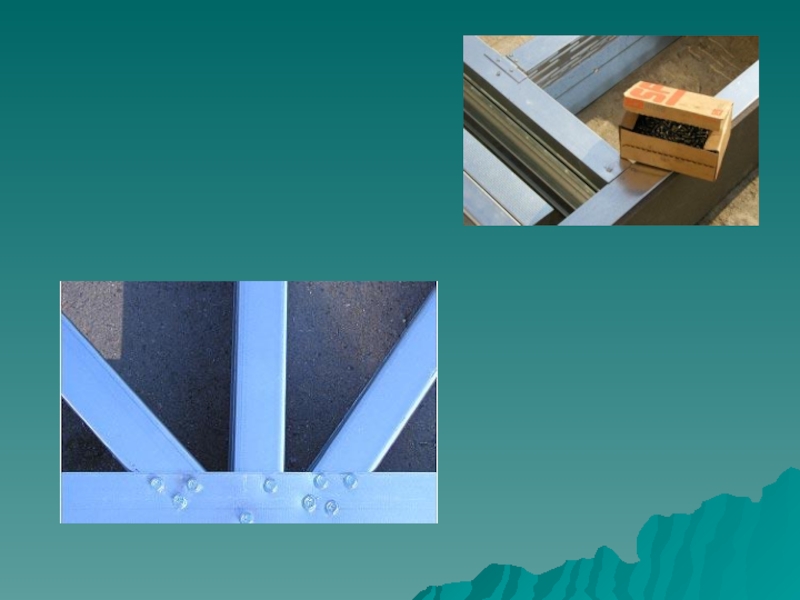

при помощи самосверлящих шурупов. Процесс сборки простой и быстрый, не требует высококвалифицированных монтажников, так как напоминает процесс сборки детского конструктора. Для сборки конструкций СТАЛДОМ применяются соединительные элементы высокого качества - саморезы

Z образных профилей толщиной 2-3 мм и высотой 150 - 300 мм, установленных с шагом 600 мм. Перекрытия с С - образными 200/2,0 балками перекрывают пролет до 4,2 м

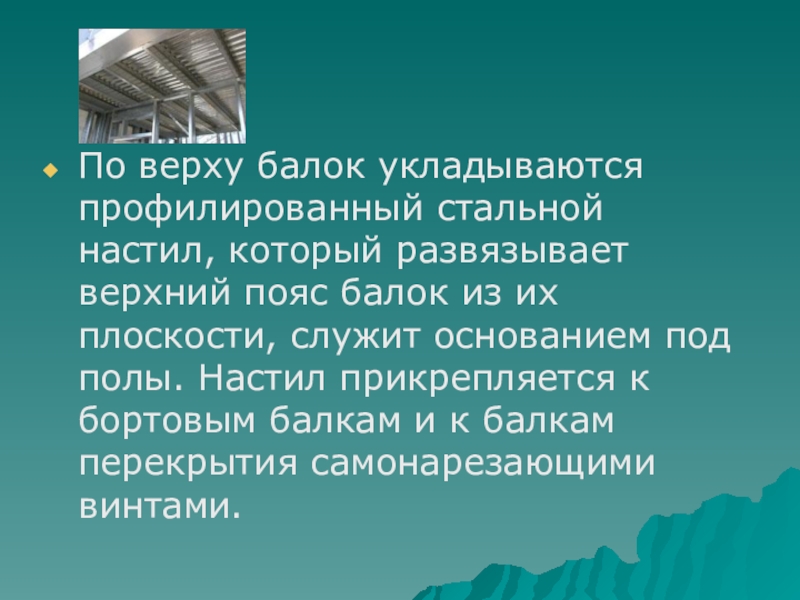

балок из их плоскости, служит основанием под полы. Настил прикрепляется к бортовым балкам и к балкам перекрытия самонарезающими винтами.

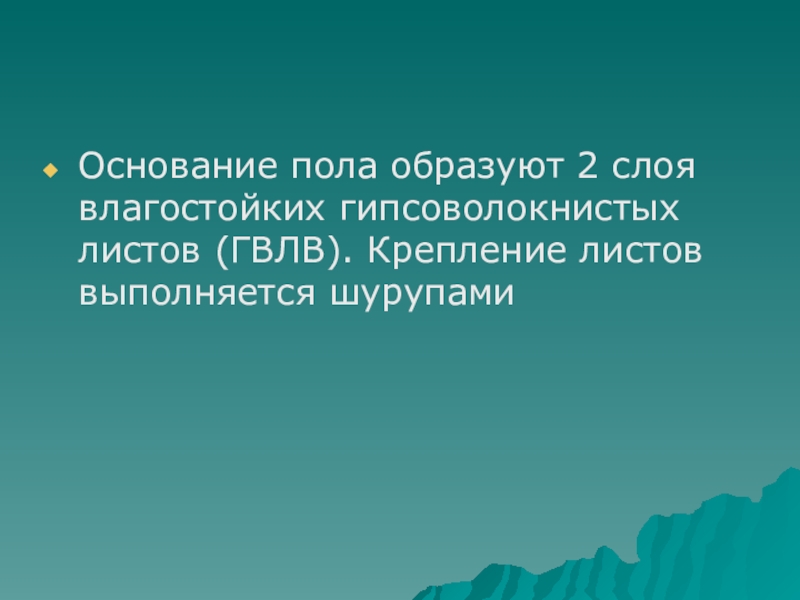

выполняется шурупами

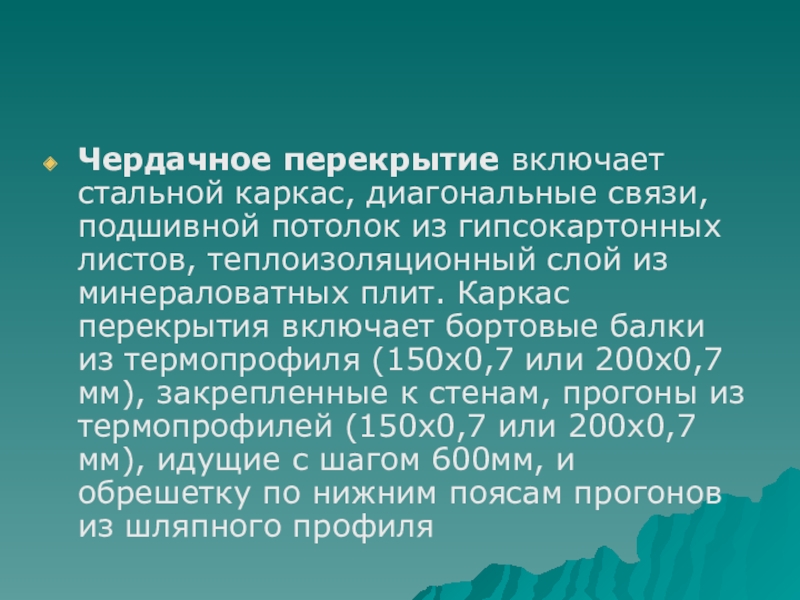

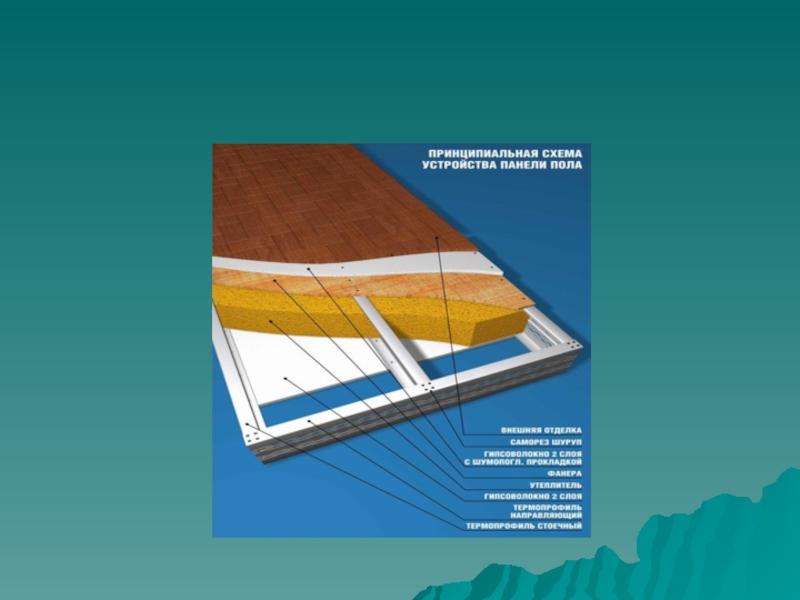

листов, теплоизоляционный слой из минераловатных плит. Каркас перекрытия включает бортовые балки из термопрофиля (150х0,7 или 200х0,7 мм), закрепленные к стенам, прогоны из термопрофилей (150x0,7 или 200х0,7 мм), идущие с шагом 600мм, и обрешетку по нижним поясам прогонов из шляпного профиля

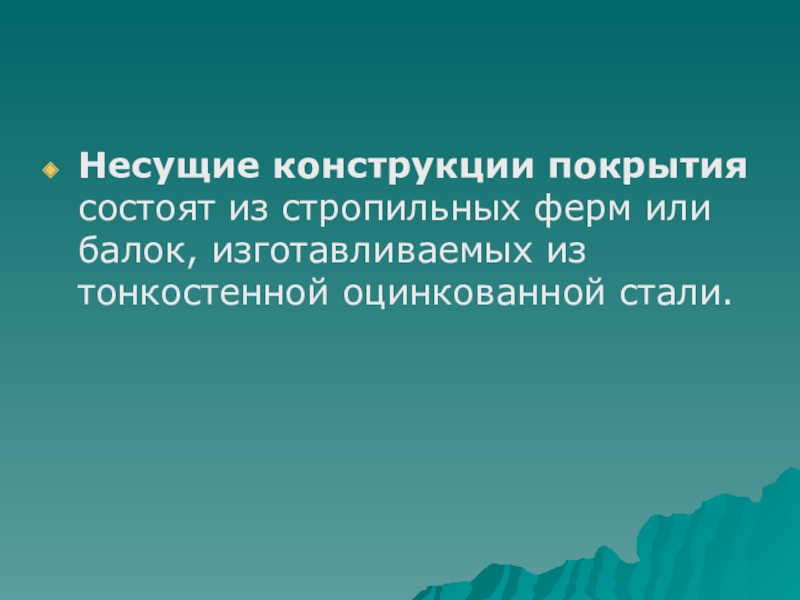

тонкостенной оцинкованной стали.

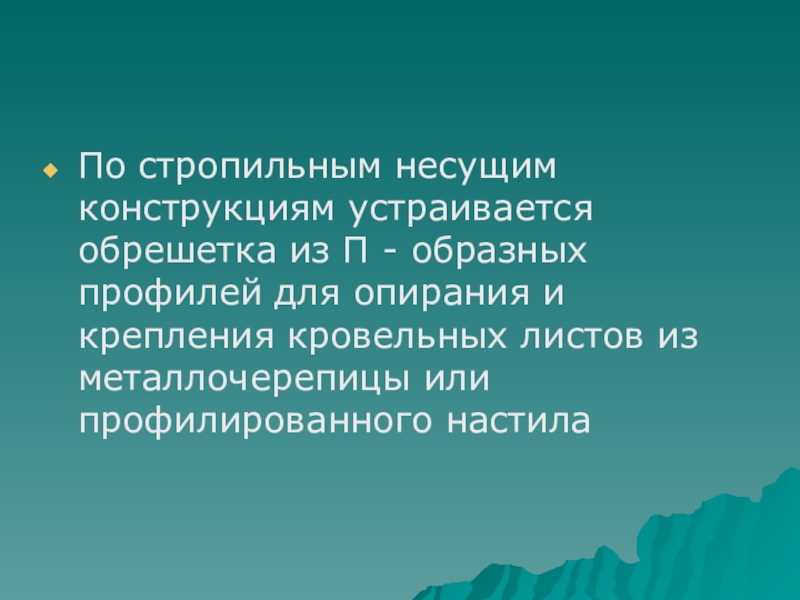

для опирания и крепления кровельных листов из металлочерепицы или профилированного настила
