Презентация, доклад на тему Зенкование и развёртывание отверстий под установку стандартных изделий.
Содержание
- 1. Зенкование и развёртывание отверстий под установку стандартных изделий.
- 2. Обработать отв. №4Просверлить сквозное отв.= 7мм.

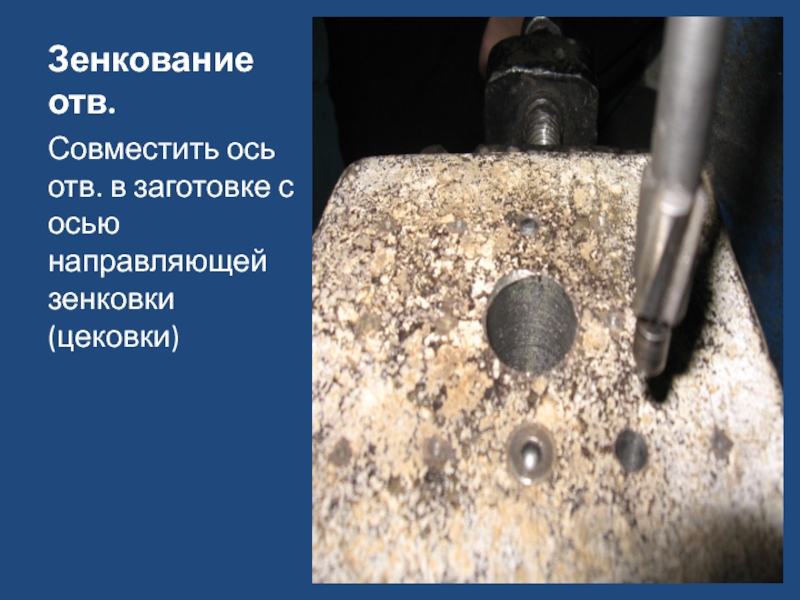

- 3. Зенкование отв.Совместить ось отв. в заготовке с осью направляющей зенковки (цековки)
- 4. Зенкование отв.под установку болта.Зенковать на глубину головки

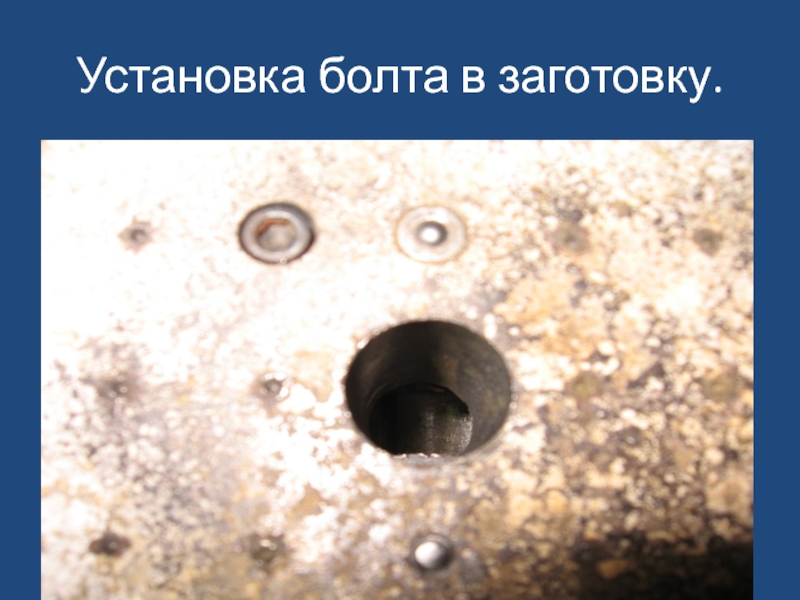

- 5. Установка болта в заготовку.

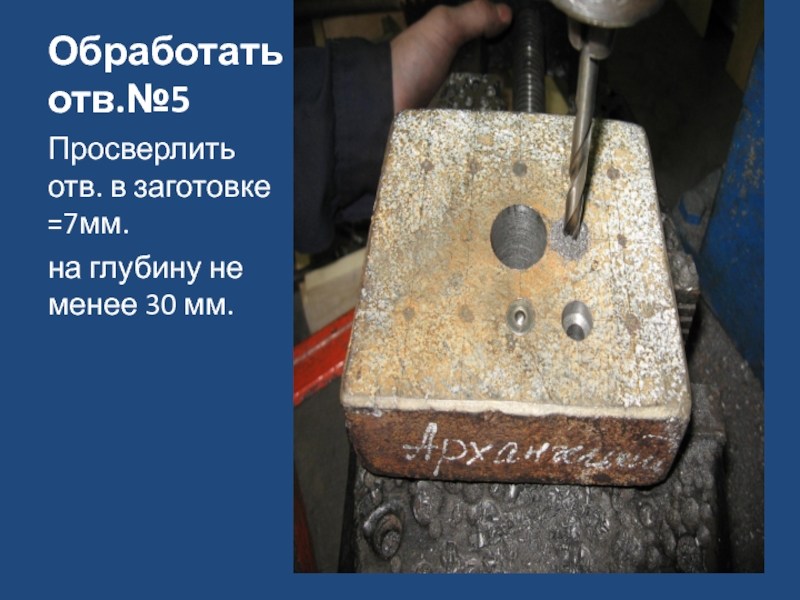

- 6. Обработать отв.№5Просверлить отв. в заготовке =7мм.на глубину не менее 30 мм.
- 7. Зенкование отв. под установку винтаПроизвести заточку сверла
- 8. Контроль установки винта.
- 9. Винт установить «за подлицо» с поверхностью заготовки.

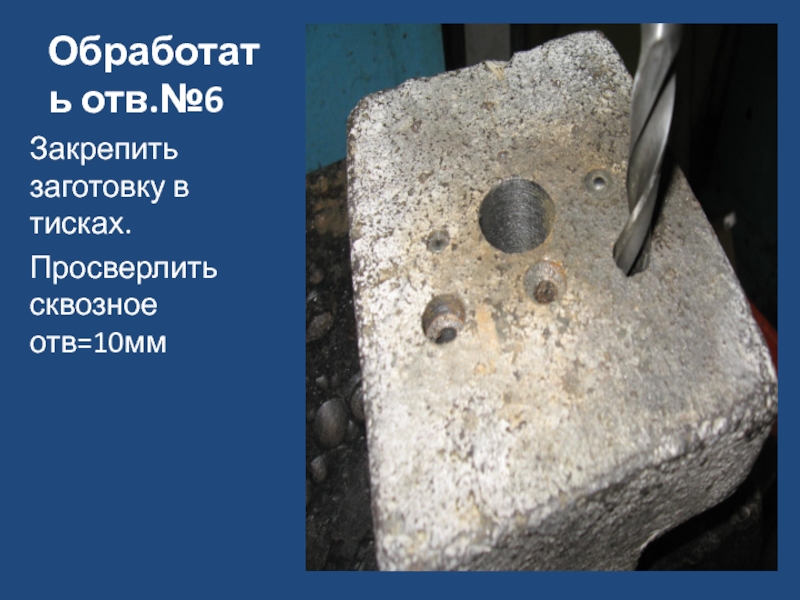

- 10. Обработать отв.№6Закрепить заготовку в тисках.Просверлить сквозное отв=10мм
- 11. Развернуть отв. №6Установить коническую развёртку = 10мм.в

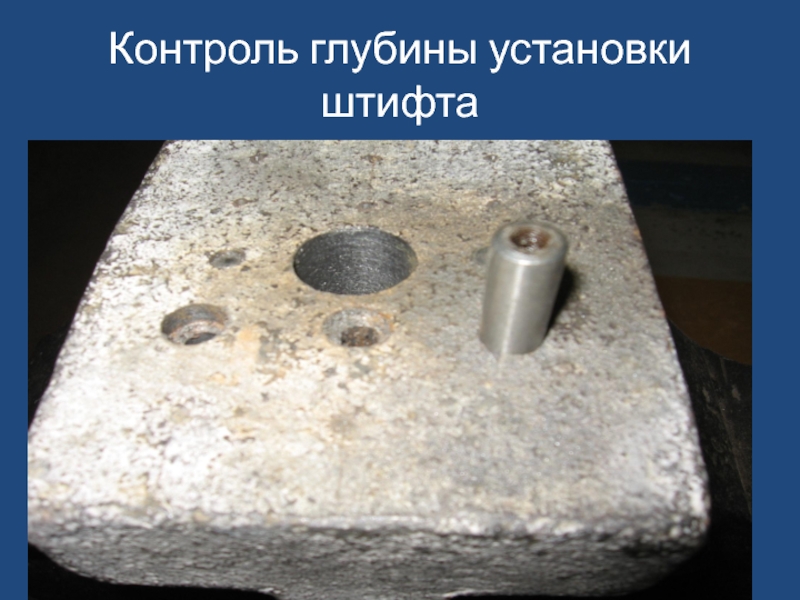

- 12. Контроль глубины установки штифта

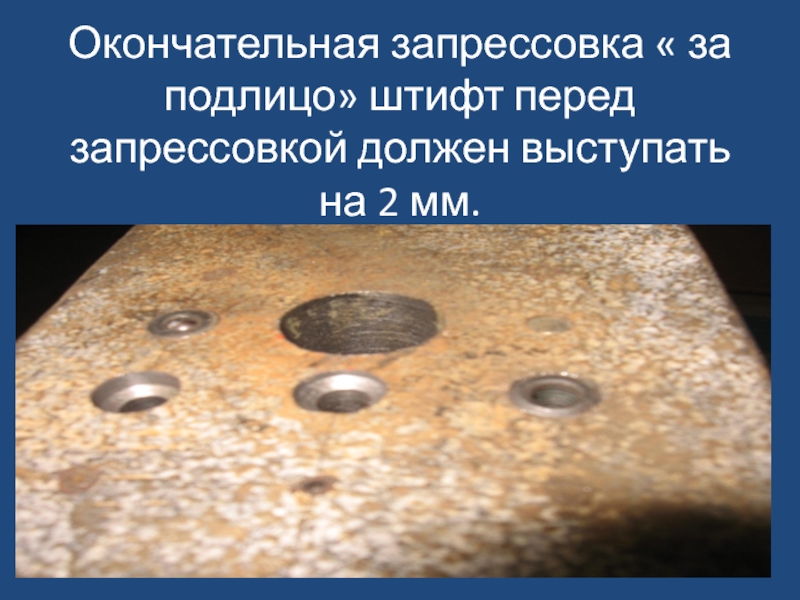

- 13. Окончательная запрессовка « за подлицо» штифт перед запрессовкой должен выступать на 2 мм.

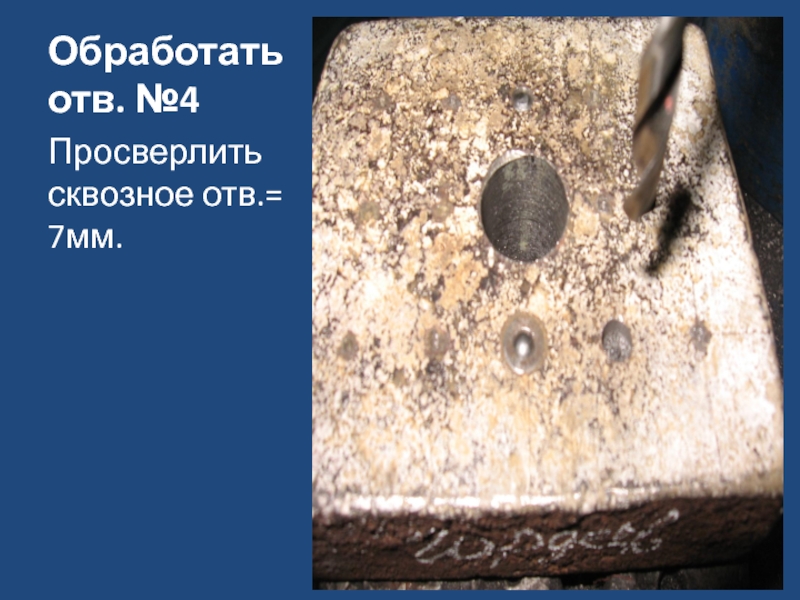

Обработать отв. №4Просверлить сквозное отв.= 7мм.

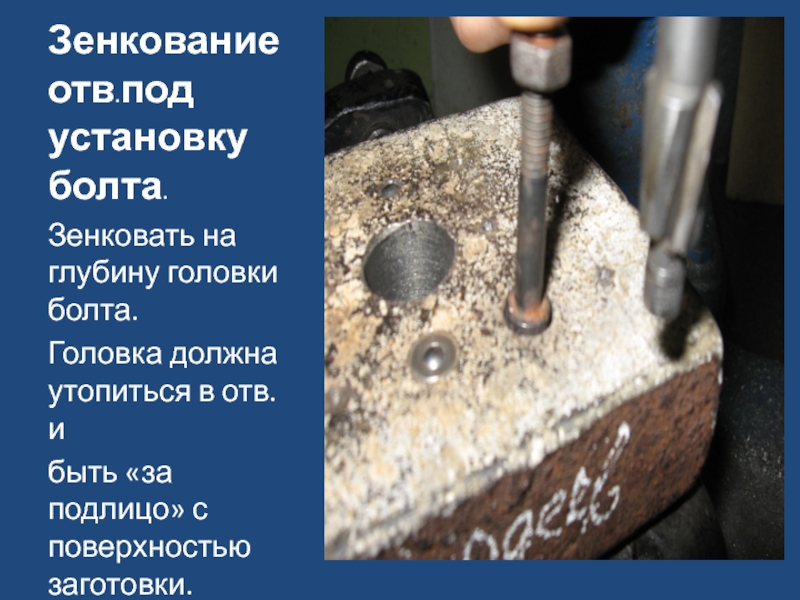

Слайд 4Зенкование отв.под установку болта.
Зенковать на глубину головки болта.
Головка должна утопиться в
отв. и
быть «за подлицо» с поверхностью заготовки.
быть «за подлицо» с поверхностью заготовки.

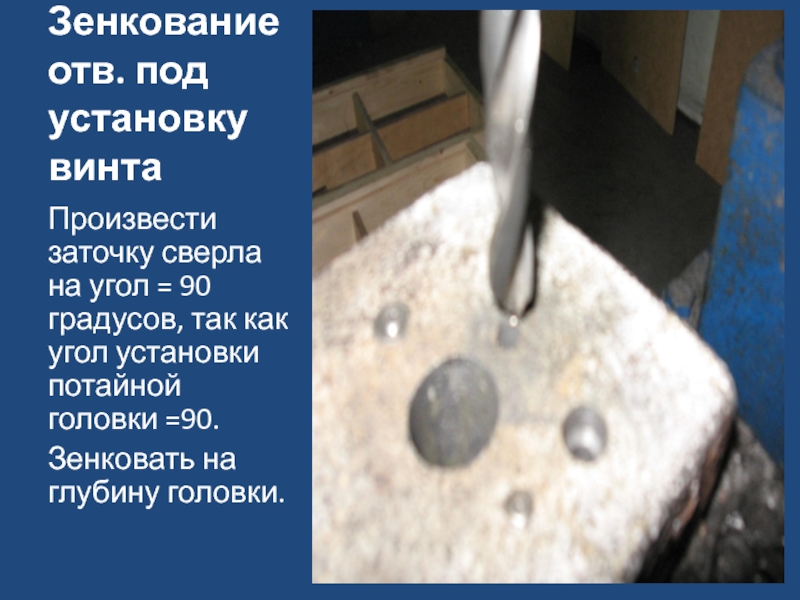

Слайд 7Зенкование отв. под установку винта
Произвести заточку сверла на угол = 90
градусов, так как угол установки потайной головки =90.
Зенковать на глубину головки.
Зенковать на глубину головки.

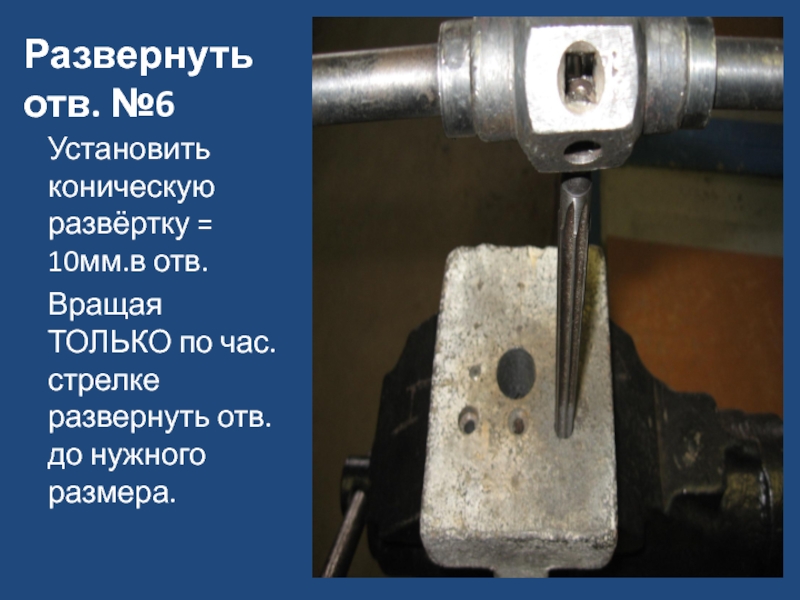

Слайд 11Развернуть отв. №6
Установить коническую развёртку = 10мм.в отв.
Вращая ТОЛЬКО по час.
стрелке развернуть отв. до нужного размера.
