самоконтроля при выполнении всех действий!

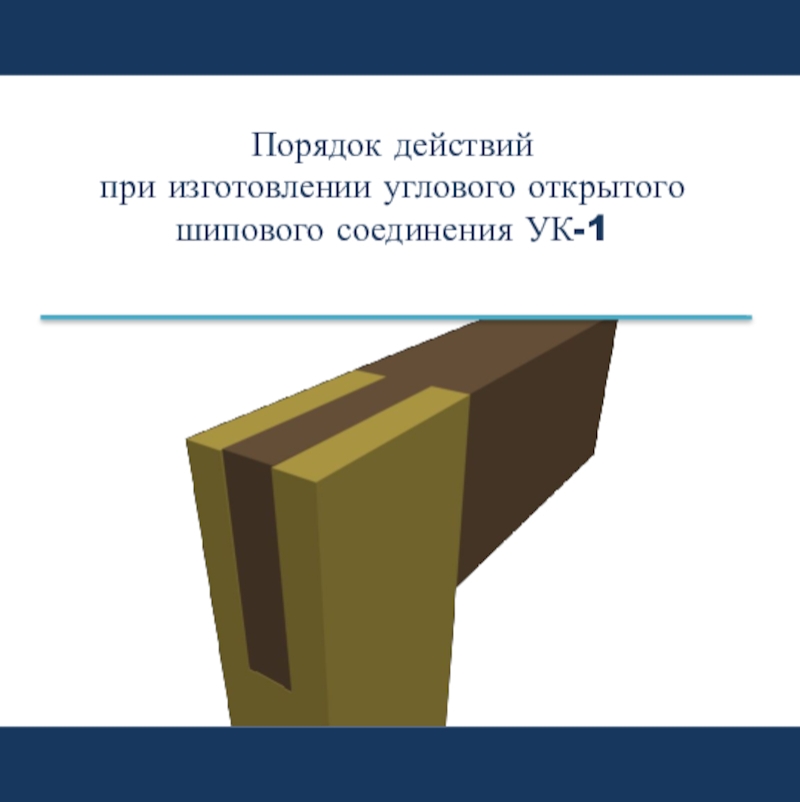

Угловое концевое соединение брусков открытым сквозным шипом УК-1 состоит из двух частей — проушины и шипа.

Шип одного бруска входит в проушину другого бруска.

Сначала следует обработать проушину, а затем шип.
Такой порядок обработки объясняется общим правилом технологии (система отверстия) — охватываемые поверхности подгоняются по размеру к охватывающим поверхностям.

прикладывать к лицевым поверхностям бруска!

1

откладываем их на рейсмусе и проводим разметочные линии на обеих ромках и торце, до пересечения с разметочной линией глубины проушины.

Колодку рейсмуса прикладывать к лицевым поверхностям бруска!

ОБРАБОТКА
ПРОУШИНЫ

2

продольного пиления. При пилении внимательно контролируют положение пилы относительно линий разметки. Пропилы делают с одной стороны, как показано на рисунке, а затем, развернув заготовку в зажиме противоположной кромкой к себе, делают пропилы с другой стороны.

ВНИМАНИЕ! Полотно пилы располагать вплотную к линиям разметки СО СТОРОНЫ УДАЛЯЕМОГО МАТЕРИАЛА!

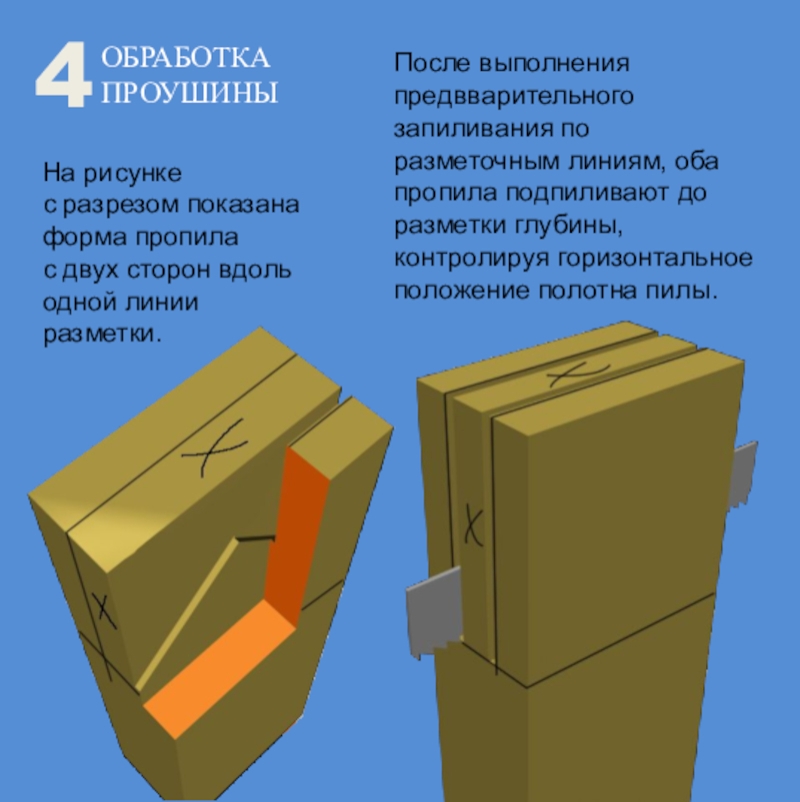

вдоль одной линии разметки.

После выполнения предвварительного запиливания по разметочным линиям, оба пропила подпиливают до разметки глубины, контролируя горизонтальное положение полотна пилы.

чуть меньше ширины проушины.
Долбление проводят поочерёдно, с обеих сторон бруска, постепенно углубляясь примерно до середины.

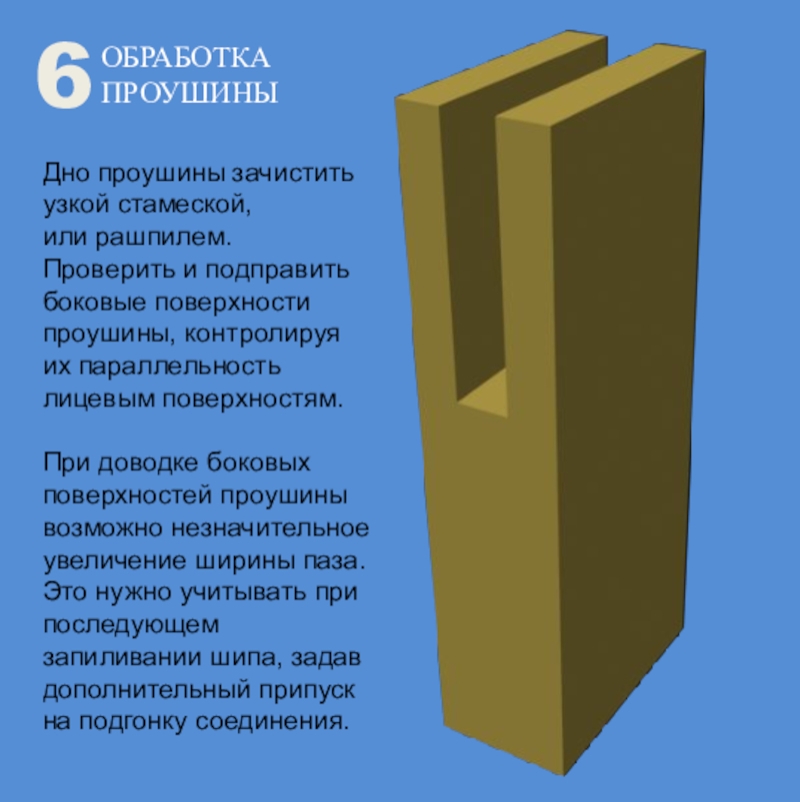

боковые поверхности проушины, контролируя их параллельность лицевым поверхностям.

При доводке боковых поверхностей проушины возможно незначительное увеличение ширины паза. Это нужно учитывать при последующем запиливании шипа, задав дополнительный припуск на подгонку соединения.

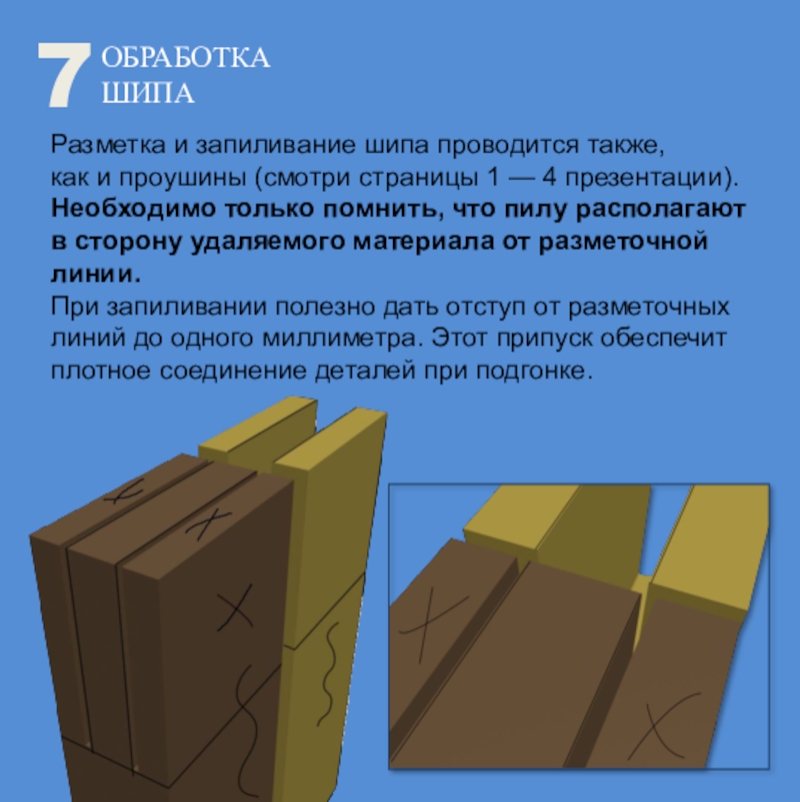

1 — 4 презентации).
Необходимо только помнить, что пилу располагают в сторону удаляемого материала от разметочной линии.
При запиливании полезно дать отступ от разметочных линий до одного миллиметра. Этот припуск обеспечит плотное соединение деталей при подгонке.

пропила.

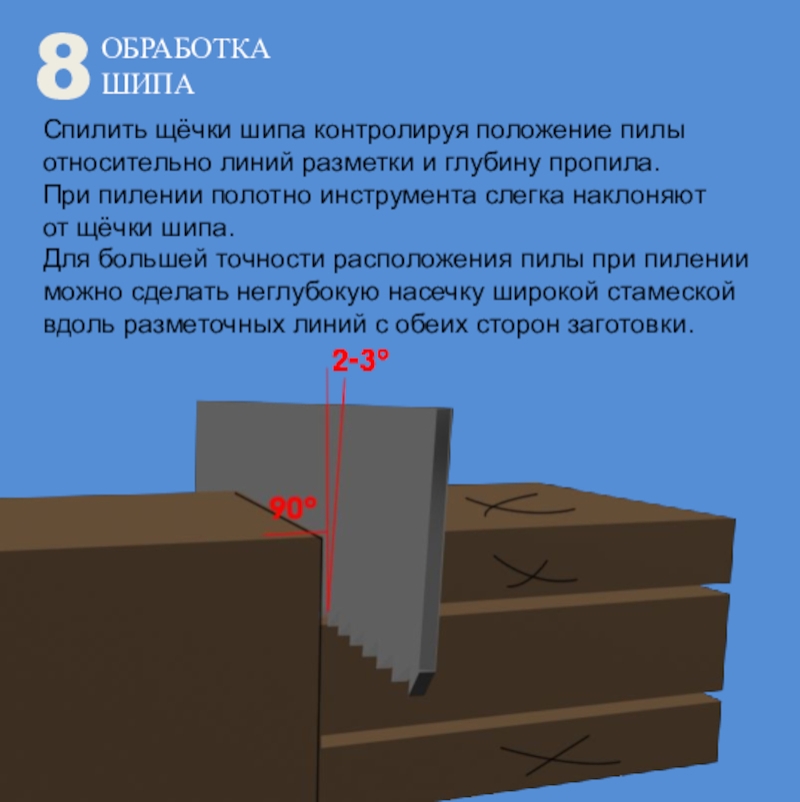

При пилении полотно инструмента слегка наклоняют от щёчки шипа.
Для большей точности расположения пилы при пилении можно сделать неглубокую насечку широкой стамеской вдоль разметочных линий с обеих сторон заготовки.

плоскостей стамеской или напильником. Шип должен входить в проушину с натягом.

Наличие зазоров в шиповом соединении является НЕИСПРАВИМЫМ БРАКОМ!

Шиповое соединение УК-1 применяется при изготовлении рам, дверей, форточек, подрамников, выставочных щитов и других подобных изделий

Сборник — 2. М.: Гуманит. изд. центр ВЛАДОС, 2000.
2. Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 5-6 классов вспомогательной школы. М., "Просвещение", 1992.
3. Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 7-8 классов вспомогательной школы. М., "Просвещение", 1993.
