Презентация, доклад на тему Устройство котла типа ДКВр

ГПОУ ДЭМТ

Преподаватель владимирова Л. ю.

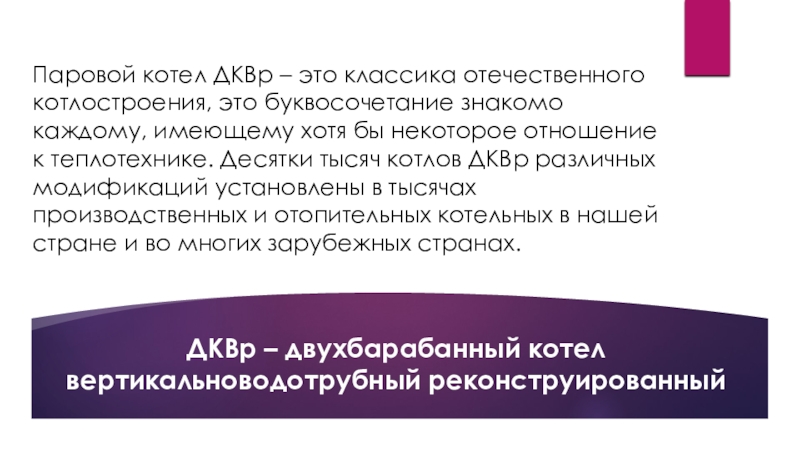

каждому, имеющему хотя бы некоторое отношение к теплотехнике. Десятки тысяч котлов ДКВр различных модификаций установлены в тысячах производственных и отопительных котельных в нашей стране и во многих зарубежных странах.

ДКВр – двухбарабанный котел вертикальноводотрубный реконструированный

Горячая вода используется в системах отопления и горячего водоснабжения.
Паровой котел ДКВр отличается длительным сроком эксплуатации. Он может работать до 25 лет. Иногда агрегат используется больше 50 лет. ДКВР не подвержен влиянию природных условий и перепадам температур. Поэтому он одинаково хорошо работает во всех климатических зонах.

Конструктивные схемы котлов ДКВр, как правило, неизменные. На них не влияет то, какое топливо применяется или какое топочное устройство задействовано.

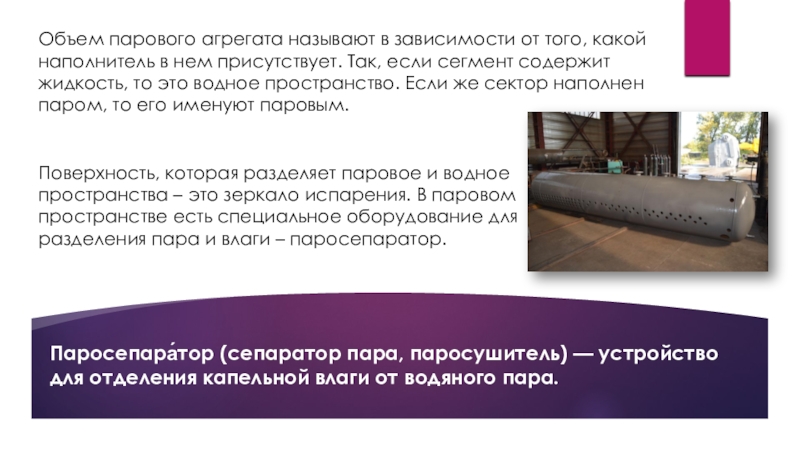

нем присутствует. Так, если сегмент содержит жидкость, то это водное пространство. Если же сектор наполнен паром, то его именуют паровым.

Паросепара́тор (сепаратор пара, паросушитель) — устройство для отделения капельной влаги от водяного пара.

Поверхность, которая разделяет паровое и водное пространства – это зеркало испарения. В паровом пространстве есть специальное оборудование для разделения пара и влаги – паросепаратор.

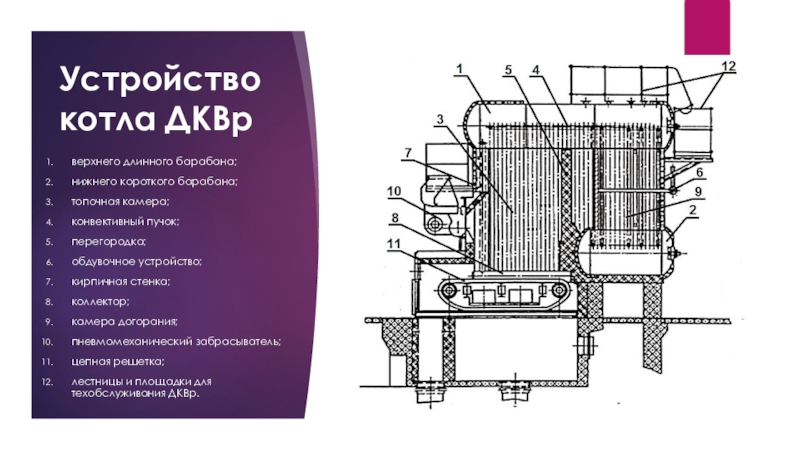

догорания;
пневмомеханический забрасыватель;
цепная решетка;
лестницы и площадки для техобслуживания ДКВр.

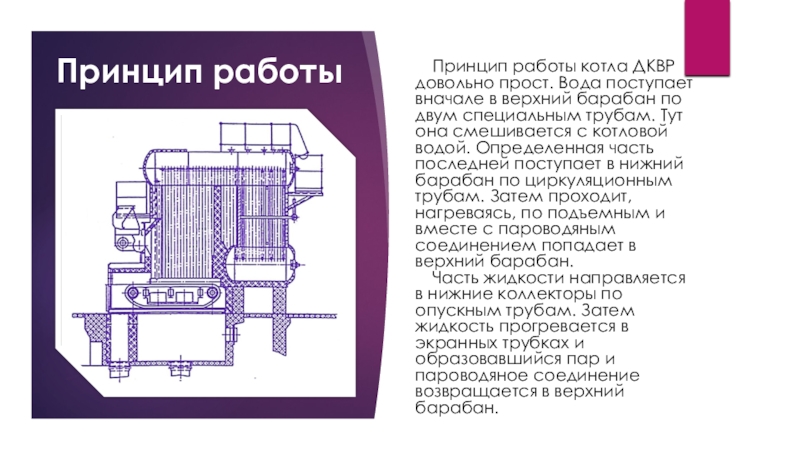

барабан по двум специальным трубам. Тут она смешивается с котловой водой. Определенная часть последней поступает в нижний барабан по циркуляционным трубам. Затем проходит, нагреваясь, по подъемным и вместе с пароводяным соединением попадает в верхний барабан.
Часть жидкости направляется в нижние коллекторы по опускным трубам. Затем жидкость прогревается в экранных трубках и образовавшийся пар и пароводяное соединение возвращается в верхний барабан.

Принцип работы

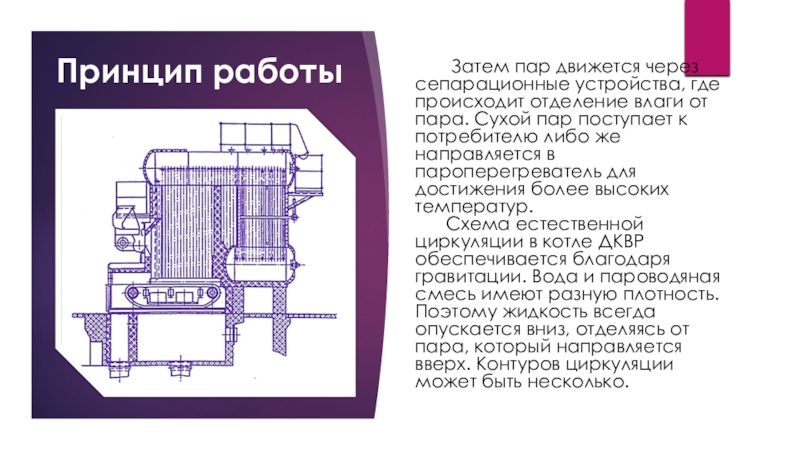

происходит отделение влаги от пара. Сухой пар поступает к потребителю либо же направляется в пароперегреватель для достижения более высоких температур.
Схема естественной циркуляции в котле ДКВР обеспечивается благодаря гравитации. Вода и пароводяная смесь имеют разную плотность. Поэтому жидкость всегда опускается вниз, отделяясь от пара, который направляется вверх. Контуров циркуляции может быть несколько.

Принцип работы

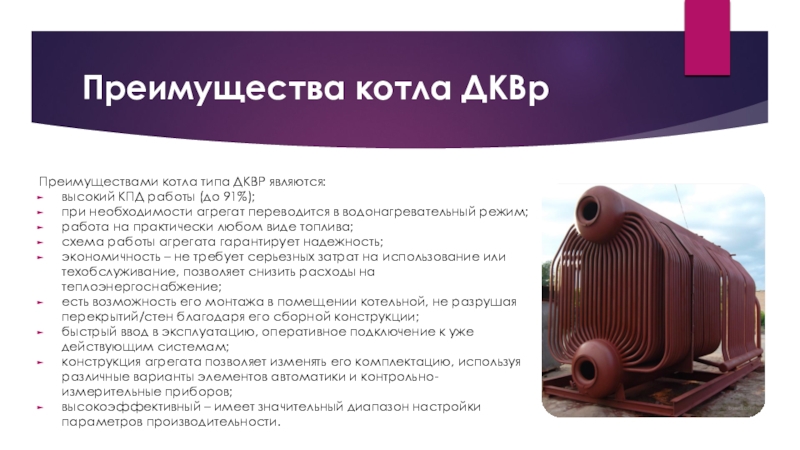

необходимости агрегат переводится в водонагревательный режим;
работа на практически любом виде топлива;
схема работы агрегата гарантирует надежность;
экономичность – не требует серьезных затрат на использование или техобслуживание, позволяет снизить расходы на теплоэнергоснабжение;
есть возможность его монтажа в помещении котельной, не разрушая перекрытий/стен благодаря его сборной конструкции;
быстрый ввод в эксплуатацию, оперативное подключение к уже действующим системам;
конструкция агрегата позволяет изменять его комплектацию, используя различные варианты элементов автоматики и контрольно-измерительные приборов;
высокоэффективный – имеет значительный диапазон настройки параметров производительности.

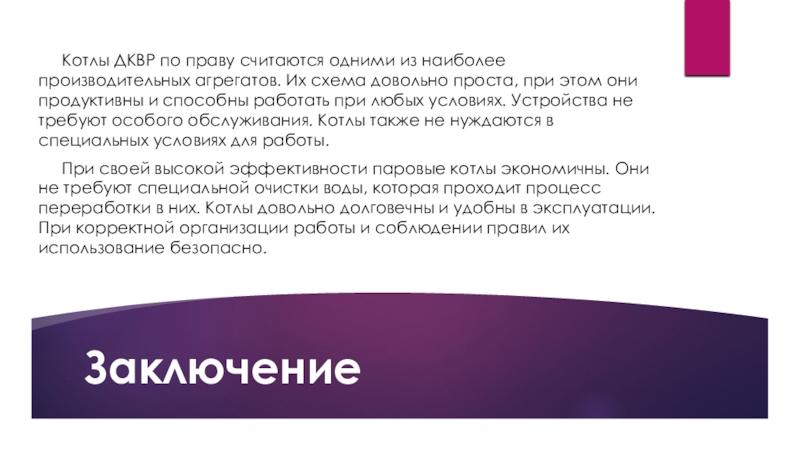

схема довольно проста, при этом они продуктивны и способны работать при любых условиях. Устройства не требуют особого обслуживания. Котлы также не нуждаются в специальных условиях для работы.
При своей высокой эффективности паровые котлы экономичны. Они не требуют специальной очистки воды, которая проходит процесс переработки в них. Котлы довольно долговечны и удобны в эксплуатации. При корректной организации работы и соблюдении правил их использование безопасно.
