Под режимом сварки понимают совокупность условий, создающих устойчивое протекание процесса сварки.

Слайд 1
20.03.14 г.
ТЕМА: «Параметры режима сварки».

20.03.14 г.ТЕМА: «Параметры режима сварки».

Слайд 2

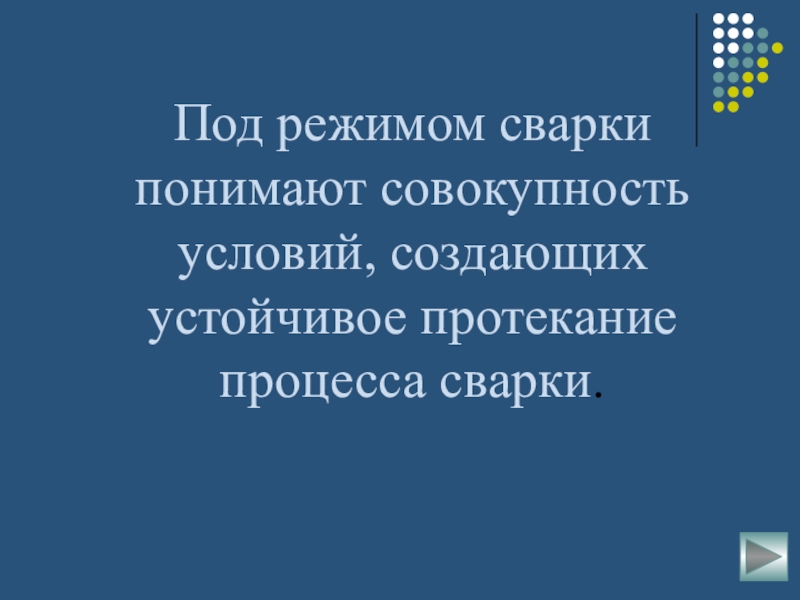

Под режимом сварки понимают совокупность условий, создающих устойчивое протекание процесса сварки.


Под режимом сварки понимают совокупность условий, создающих устойчивое протекание процесса сварки.

Слайд 3

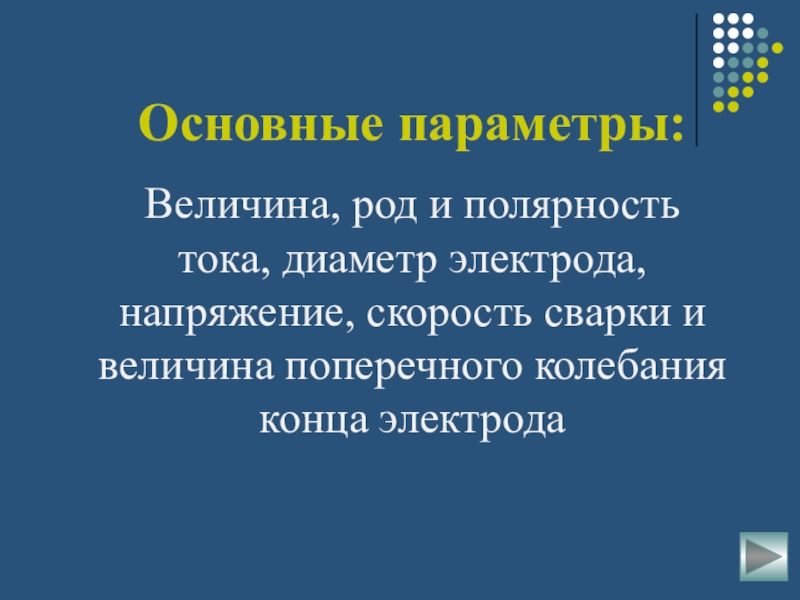

Основные параметры:
Величина, род и полярность тока, диаметр электрода, напряжение, скорость сварки

и величина поперечного колебания конца электрода
Основные параметры:Величина, род и полярность тока, диаметр электрода, напряжение, скорость сварки и величина поперечного колебания конца электрода

Слайд 4

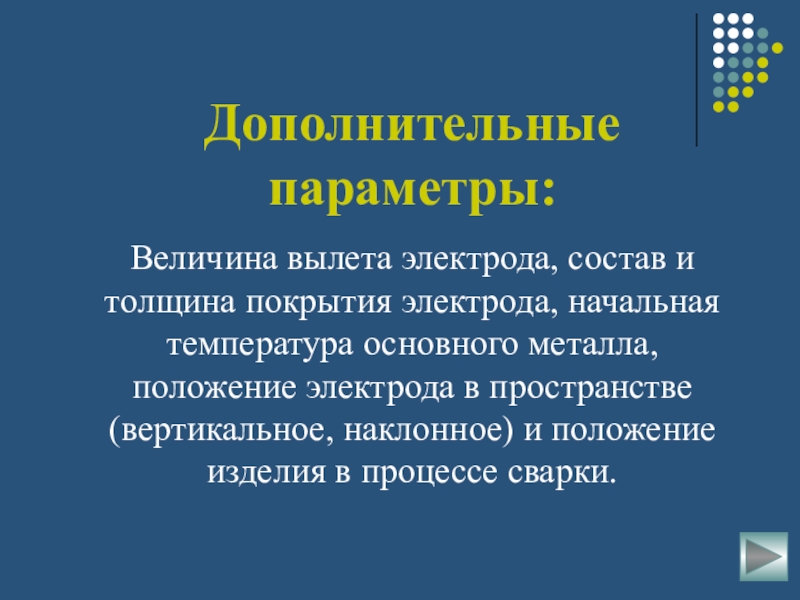

Дополнительные параметры:
Величина вылета электрода, состав и толщина покрытия электрода, начальная температура

основного металла, положение электрода в пространстве (вертикальное, наклонное) и положение изделия в процессе сварки.
Дополнительные параметры:Величина вылета электрода, состав и толщина покрытия электрода, начальная температура основного металла, положение электрода в пространстве

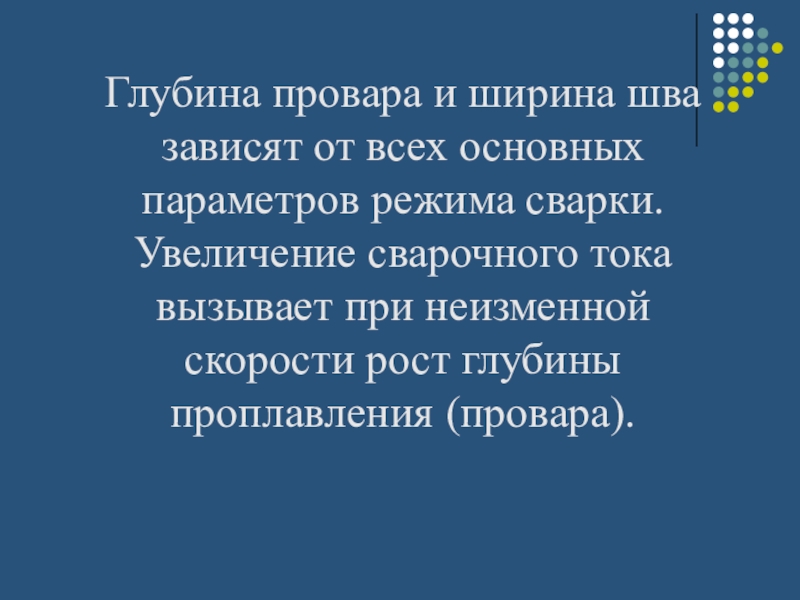

Слайд 5Глубина провара и ширина шва зависят от всех основных параметров режима

сварки. Увеличение сварочного тока вызывает при неизменной скорости рост глубины проплавления (провара).
Глубина провара и ширина шва зависят от всех основных параметров режима сварки. Увеличение сварочного тока вызывает при

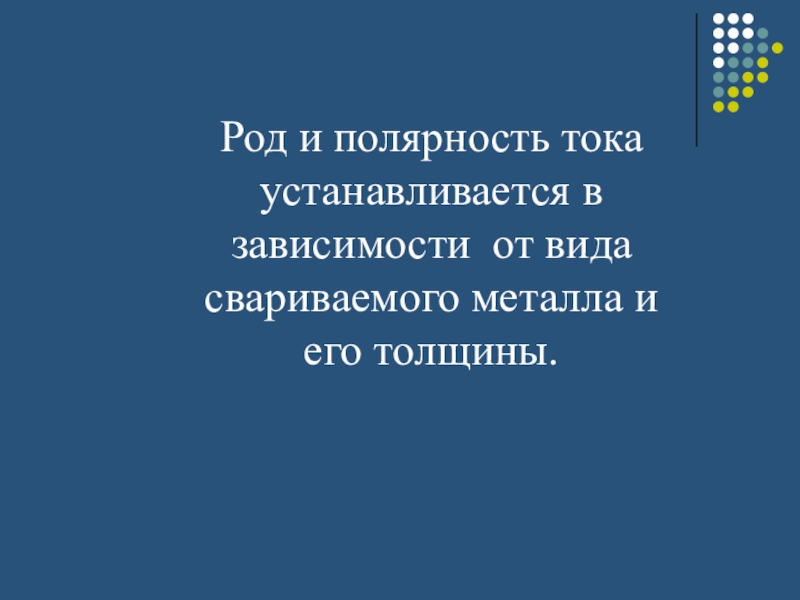

Слайд 6Род и полярность тока устанавливается в зависимости от вида свариваемого металла

и его толщины.
Род и полярность тока устанавливается в зависимости от вида свариваемого металла и его толщины.

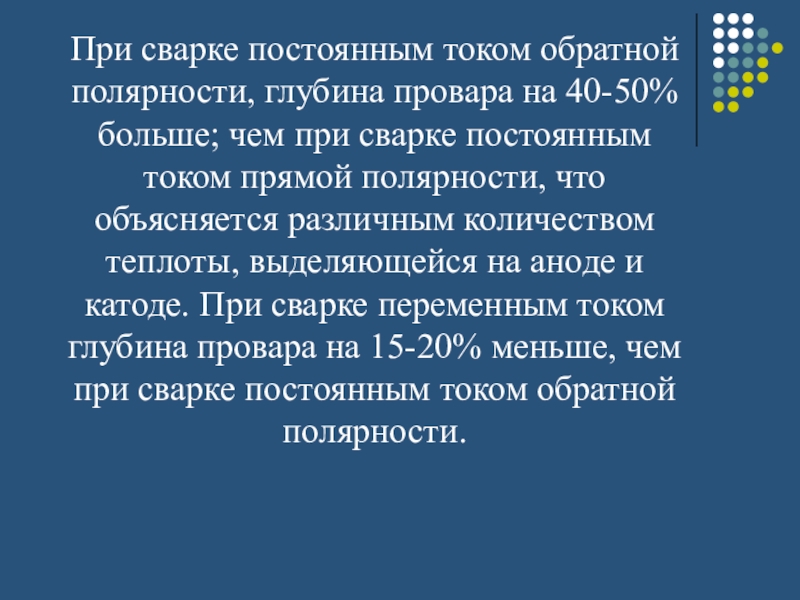

Слайд 7При сварке постоянным током обратной полярности, глубина провара на 40-50% больше;

чем при сварке постоянным током прямой полярности, что объясняется различным количеством теплоты, выделяющейся на аноде и катоде. При сварке переменным током глубина провара на 15-20% меньше, чем при сварке постоянным током обратной полярности.
При сварке постоянным током обратной полярности, глубина провара на 40-50% больше; чем при сварке постоянным током прямой

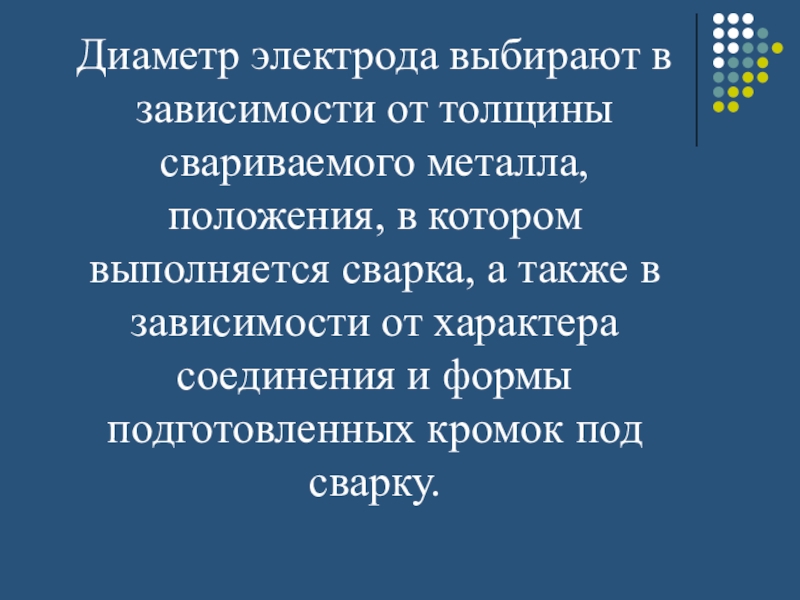

Слайд 8Диаметр электрода выбирают в зависимости от толщины свариваемого металла, положения, в

котором выполняется сварка, а также в зависимости от характера соединения и формы подготовленных кромок под сварку.
Диаметр электрода выбирают в зависимости от толщины свариваемого металла, положения, в котором выполняется сварка, а также в

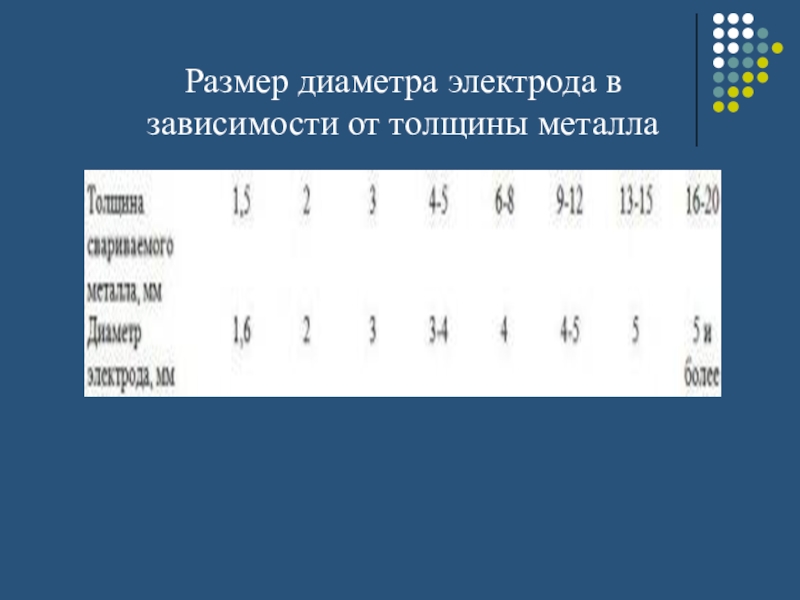

Слайд 9Размер диаметра электрода в зависимости от толщины металла

Размер диаметра электрода в зависимости от толщины металла

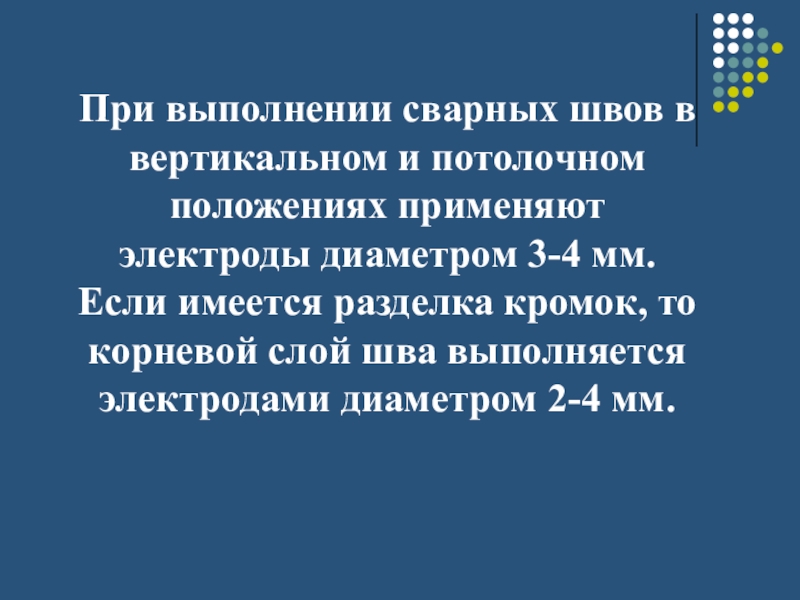

Слайд 10При выполнении сварных швов в вертикальном и потолочном положениях применяют электроды

диаметром 3-4 мм. Если имеется разделка кромок, то корневой слой шва выполняется электродами диаметром 2-4 мм.
При выполнении сварных швов в вертикальном и потолочном положениях применяют электроды диаметром 3-4 мм. Если имеется разделка

Слайд 11Выбор силы сварочного тока.
Сила сварочного тока (А) устанавливается в зависимости

от выбранного диаметра электрода.
Для сварки в нижнем положении она определяется по формуле:
I=k*Dэл. или I=(20+6 *Dэл) Dэл
где k-коэффициэнт пропорциональности, зависящий от диаметра и типа электрода, А/мм
Dэл-диаметр электрода, мм
Выбор силы сварочного тока. Сила сварочного тока (А) устанавливается в зависимости от выбранного диаметра электрода.Для сварки в

Слайд 12Диаметр электрода, мм 1-2

3-4 5-6
Коэффициэнт
пропорциональности, А/мм 25- 30- 45-
30 45 60

Коэффициент пропорциональности в зависимости от диаметра электрода

Диаметр электрода, мм 1-2 3-4 5-6Коэффициэнт пропорциональности, А/мм

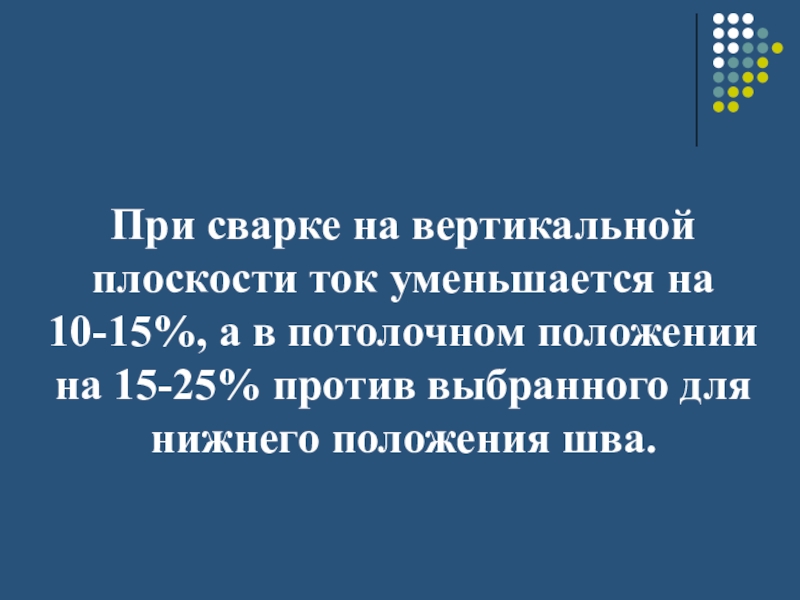

Слайд 13При сварке на вертикальной плоскости ток уменьшается на 10-15%, а в

потолочном положении на 15-25% против выбранного для нижнего положения шва.
При сварке на вертикальной плоскости ток уменьшается на 10-15%, а в потолочном положении на 15-25% против выбранного

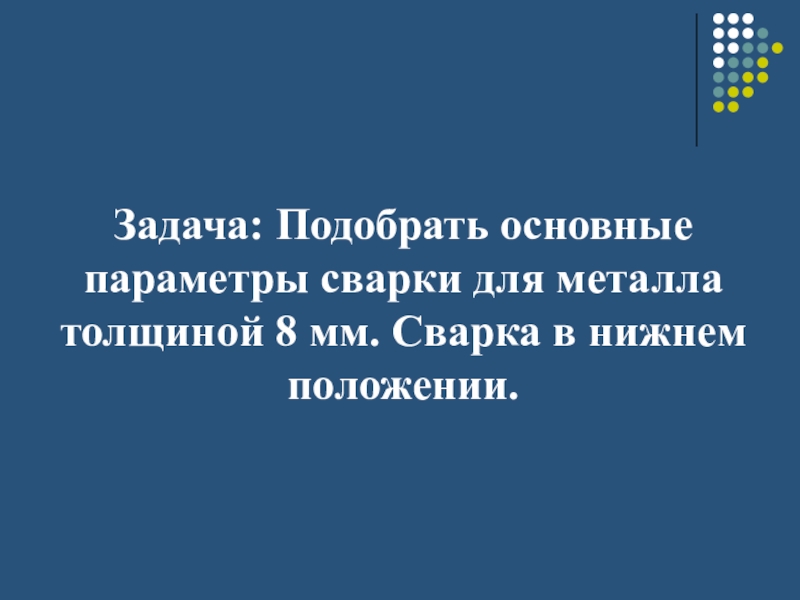

Слайд 14Задача: Подобрать основные параметры сварки для металла толщиной 8 мм. Сварка

в нижнем положении.
Задача: Подобрать основные параметры сварки для металла толщиной 8 мм. Сварка в нижнем положении.

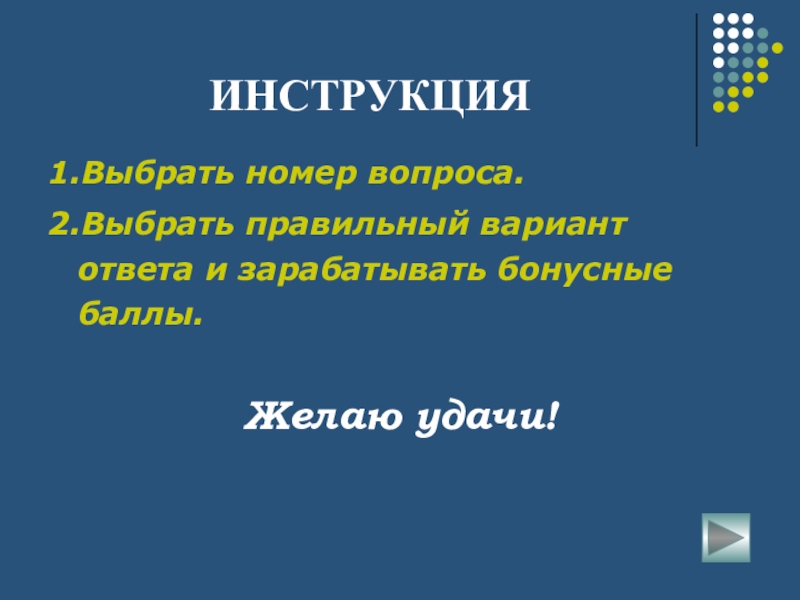

Слайд 15ИНСТРУКЦИЯ
1.Выбрать номер вопроса.
2.Выбрать правильный вариант ответа и зарабатывать бонусные баллы.

Желаю удачи!

ИНСТРУКЦИЯ1.Выбрать номер вопроса.2.Выбрать правильный вариант ответа и зарабатывать бонусные баллы.Желаю удачи!

Слайд 16Выберите номер вопроса

Выберите номер вопроса

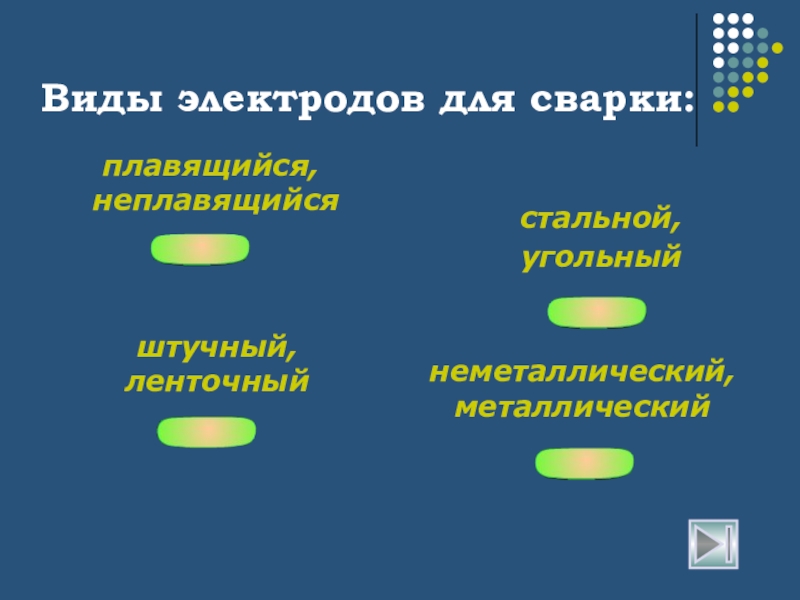

Слайд 17Виды электродов для сварки:
плавящийся,
неплавящийся
стальной,
угольный
штучный, ленточный
неметаллический, металлический

Виды электродов для сварки:плавящийся, неплавящийсястальной, угольныйштучный, ленточныйнеметаллический, металлический

Слайд 18ВЕРНО!!!
Различают следующие виды электродов – плавящийся и неплавящийся.
Вы зарабатываете
1 балл

ВЕРНО!!!Различают следующие виды электродов – плавящийся и неплавящийся.Вы зарабатываете 1 балл

Слайд 19НЕВЕРНО.
Различают следующие виды электродов – плавящийся и неплавящийся.
Вы зарабатываете
0 баллов

НЕВЕРНО.Различают следующие виды электродов – плавящийся и неплавящийся.Вы зарабатываете 0 баллов

Слайд 20К плавящимся электродам относятся:
угольные,
медные
вольфрамовые, графитовые
стальные, алюминиевые
неметаллические, металлические

К плавящимся электродам относятся:угольные, медныевольфрамовые, графитовыестальные, алюминиевыенеметаллические, металлические

Слайд 21ВЕРНО!!!
К плавящимся электродам относятся стальные, медные, алюминиевые.
Вы зарабатываете
1 балл

ВЕРНО!!!К плавящимся электродам относятся стальные, медные, алюминиевые.Вы зарабатываете 1 балл

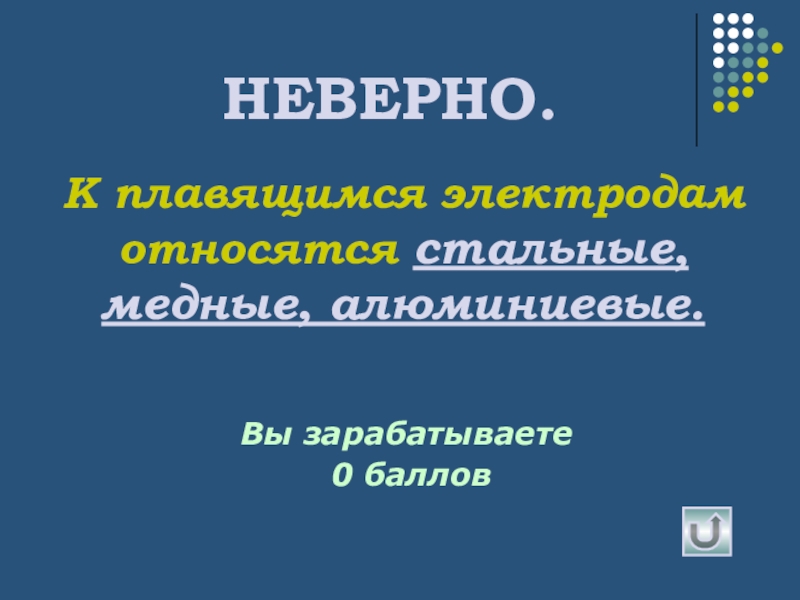

Слайд 22НЕВЕРНО.
К плавящимся электродам относятся стальные, медные, алюминиевые.
Вы зарабатываете
0 баллов

НЕВЕРНО.К плавящимся электродам относятся стальные, медные, алюминиевые.Вы зарабатываете 0 баллов

Слайд 23К неплавящимся электродам относятся:
графитовые,
медные
вольфрамовые, угольные
стальные, алюминиевые
неметаллические, металлические

К неплавящимся электродам относятся:графитовые, медныевольфрамовые, угольныестальные, алюминиевыенеметаллические, металлические

Слайд 24ВЕРНО!!!
К неплавящимся электродам относятся угольные, графитовые, вольфрамовые.
Вы зарабатываете
1 балл

ВЕРНО!!!К неплавящимся электродам относятся угольные, графитовые, вольфрамовые.Вы зарабатываете 1 балл

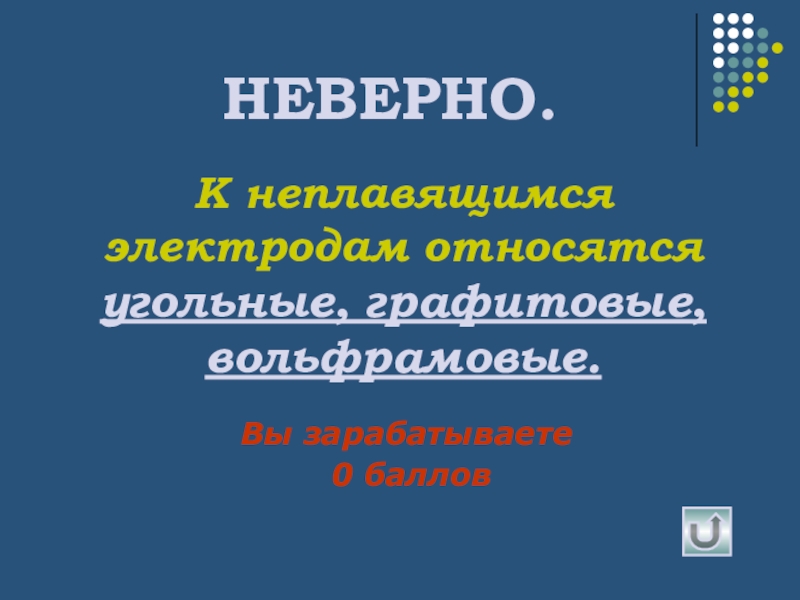

Слайд 25НЕВЕРНО.
К неплавящимся электродам относятся угольные, графитовые, вольфрамовые.
Вы зарабатываете
0 баллов

НЕВЕРНО.К неплавящимся электродам относятся угольные, графитовые, вольфрамовые.Вы зарабатываете 0 баллов

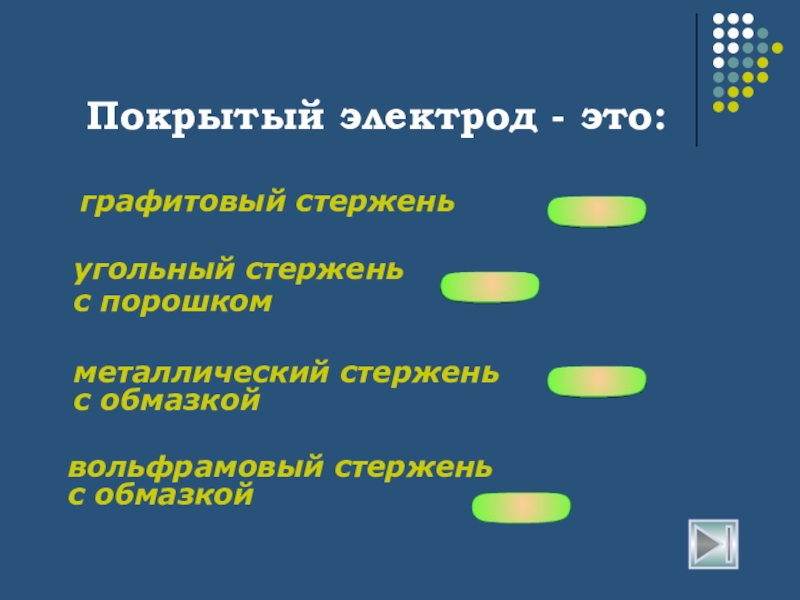

Слайд 26 Покрытый электрод - это:
графитовый стержень
угольный стержень
с порошком
металлический стержень с

обмазкой

вольфрамовый стержень с обмазкой


Покрытый электрод - это:графитовый стерженьугольный стержень с порошкомметаллический стержень с обмазкойвольфрамовый стержень с обмазкой

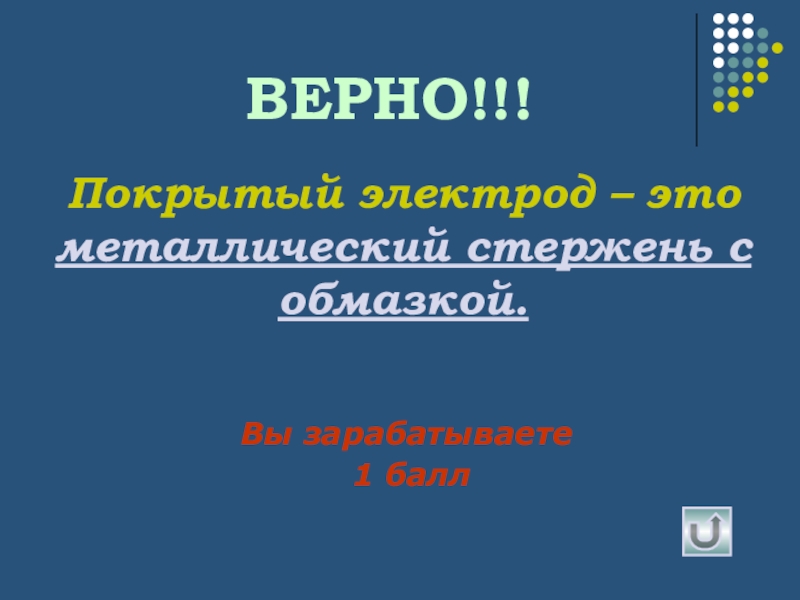

Слайд 27ВЕРНО!!!
Покрытый электрод – это металлический стержень с обмазкой.
Вы зарабатываете
1 балл

ВЕРНО!!!Покрытый электрод – это металлический стержень с обмазкой.Вы зарабатываете 1 балл

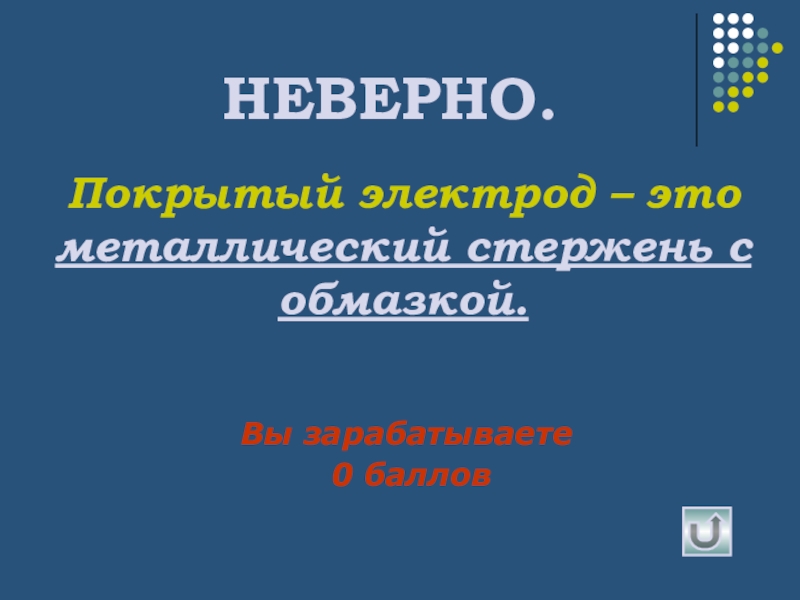

Слайд 28НЕВЕРНО.
Покрытый электрод – это металлический стержень с обмазкой.
Вы зарабатываете
0 баллов

НЕВЕРНО.Покрытый электрод – это металлический стержень с обмазкой.Вы зарабатываете 0 баллов

Слайд 29 Электрод, не участвующий в формировании шва; поддерживает горение дуги, называется:

плавящийся
стальной
алюминиевый
вольфрамовый

Электрод, не участвующий в формировании шва; поддерживает горение дуги, называется:плавящийсястальнойалюминиевыйвольфрамовый

Слайд 30ВЕРНО!!!
Электроды, не участвующие в формировании шва; поддерживающие горение дуги, являются неплавящиеся

электроды – вольфрамовые, угольные, графитовые.

Вы зарабатываете
1 балл


ВЕРНО!!!Электроды, не участвующие в формировании шва; поддерживающие горение дуги, являются неплавящиеся электроды – вольфрамовые, угольные, графитовые.Вы зарабатываете

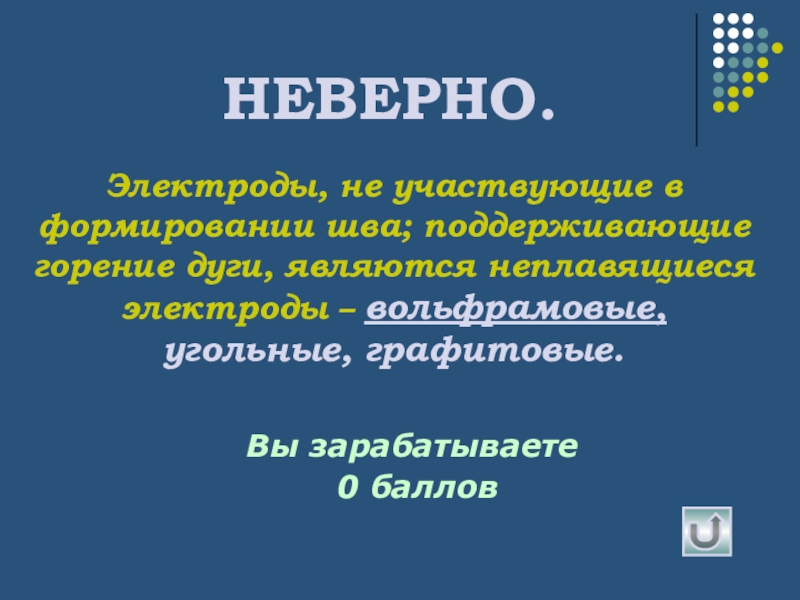

Слайд 31НЕВЕРНО.
Электроды, не участвующие в формировании шва; поддерживающие горение дуги, являются неплавящиеся

электроды – вольфрамовые, угольные, графитовые.

Вы зарабатываете
0 баллов


НЕВЕРНО.Электроды, не участвующие в формировании шва; поддерживающие горение дуги, являются неплавящиеся электроды – вольфрамовые, угольные, графитовые.Вы зарабатываете

Слайд 32 Электрод, который расплавляясь служит присадочным материалом, называется:

плавящийся
неметаллический
неплавящийся
металлический

Электрод, который расплавляясь служит присадочным материалом, называется:плавящийсянеметаллическийнеплавящийсяметаллический

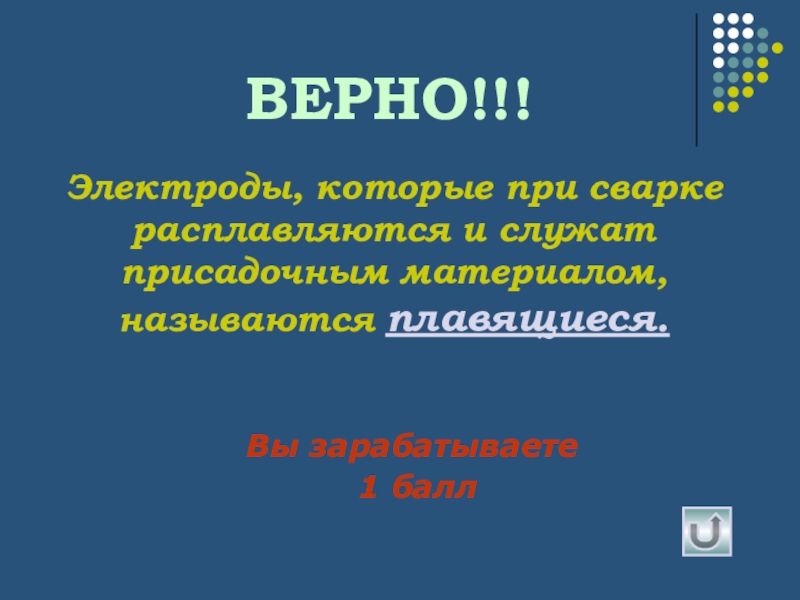

Слайд 33ВЕРНО!!!
Электроды, которые при сварке расплавляются и служат присадочным материалом, называются плавящиеся.
Вы

зарабатываете
1 балл


ВЕРНО!!!Электроды, которые при сварке расплавляются и служат присадочным материалом, называются плавящиеся.Вы зарабатываете 1 балл

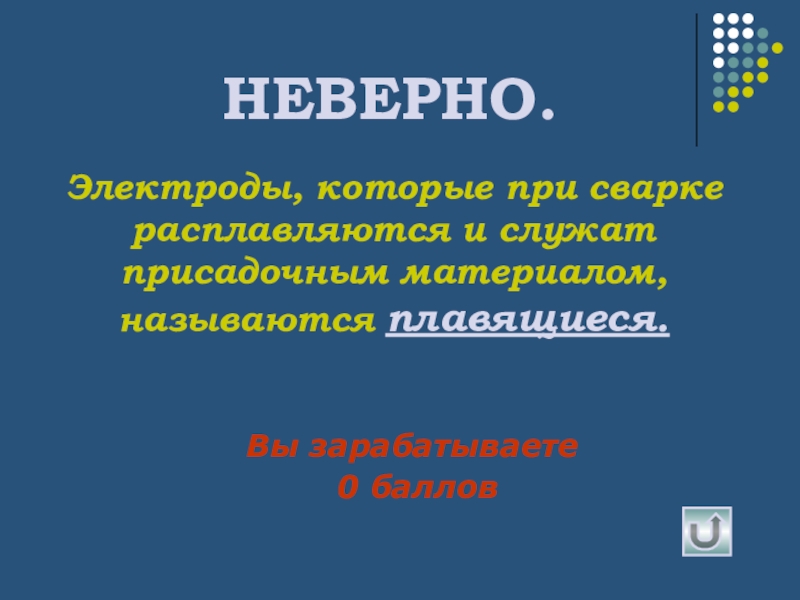

Слайд 34НЕВЕРНО.
Электроды, которые при сварке расплавляются и служат присадочным материалом, называются плавящиеся.
Вы

зарабатываете
0 баллов


НЕВЕРНО.Электроды, которые при сварке расплавляются и служат присадочным материалом, называются плавящиеся.Вы зарабатываете 0 баллов

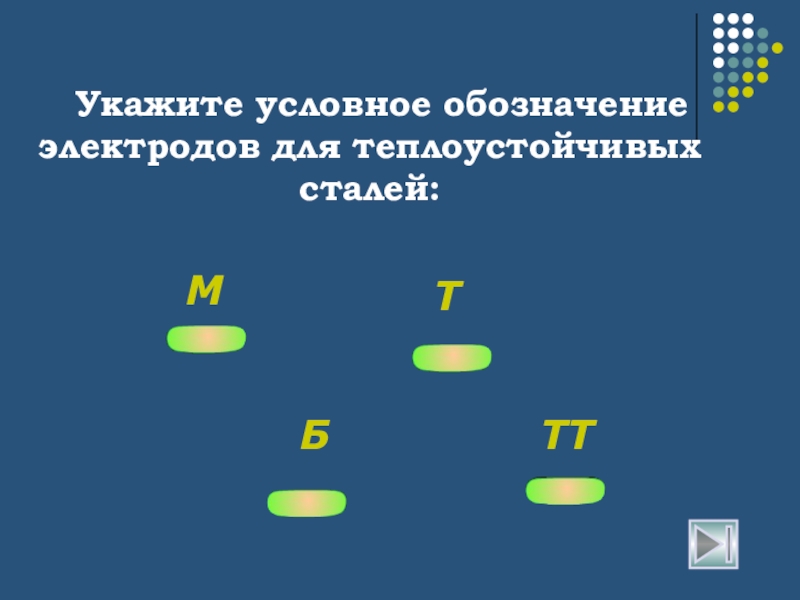

Слайд 35 Укажите условное обозначение электродов для теплоустойчивых сталей:

М
ТТ
Т
Б

Укажите условное обозначение электродов для теплоустойчивых сталей:МТТТБ

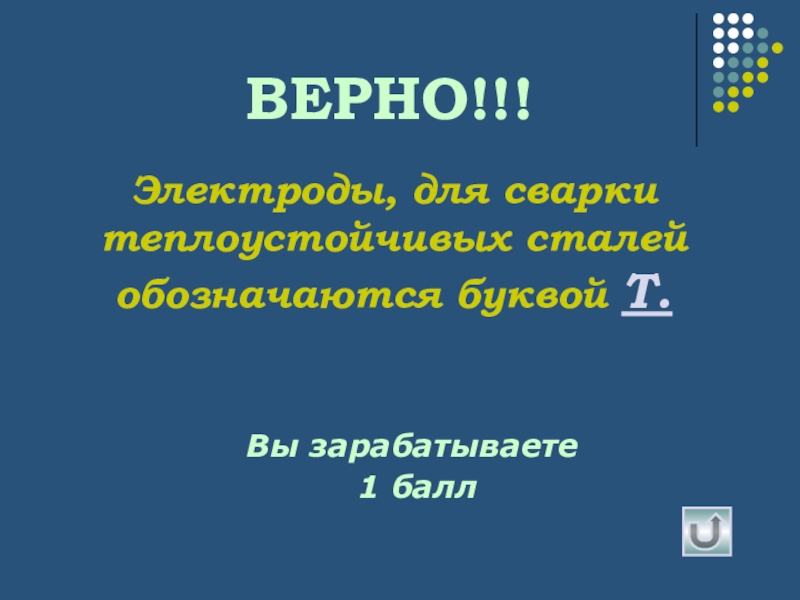

Слайд 36ВЕРНО!!!
Электроды, для сварки теплоустойчивых сталей обозначаются буквой Т.
Вы зарабатываете
1

балл


ВЕРНО!!!Электроды, для сварки теплоустойчивых сталей обозначаются буквой Т. Вы зарабатываете 1 балл

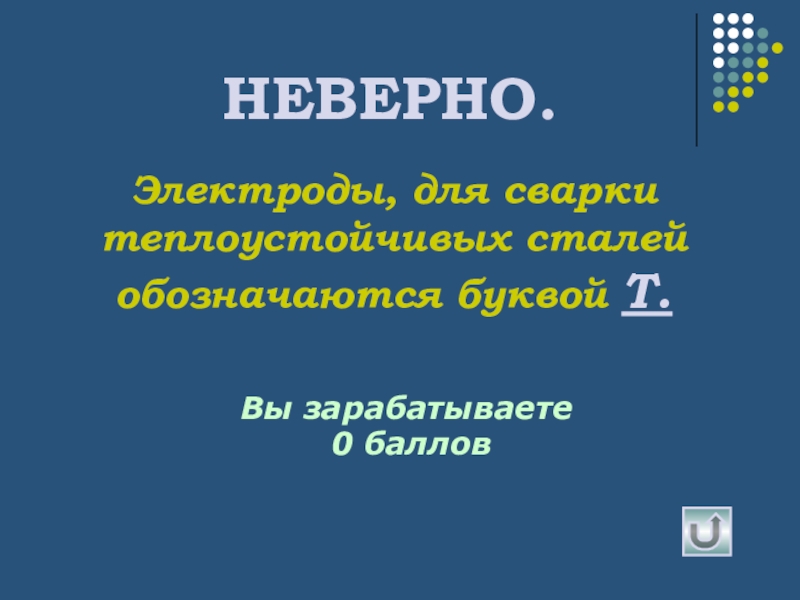

Слайд 37НЕВЕРНО.
Электроды, для сварки теплоустойчивых сталей обозначаются буквой Т.
Вы зарабатываете
0

баллов


НЕВЕРНО.Электроды, для сварки теплоустойчивых сталей обозначаются буквой Т. Вы зарабатываете 0 баллов

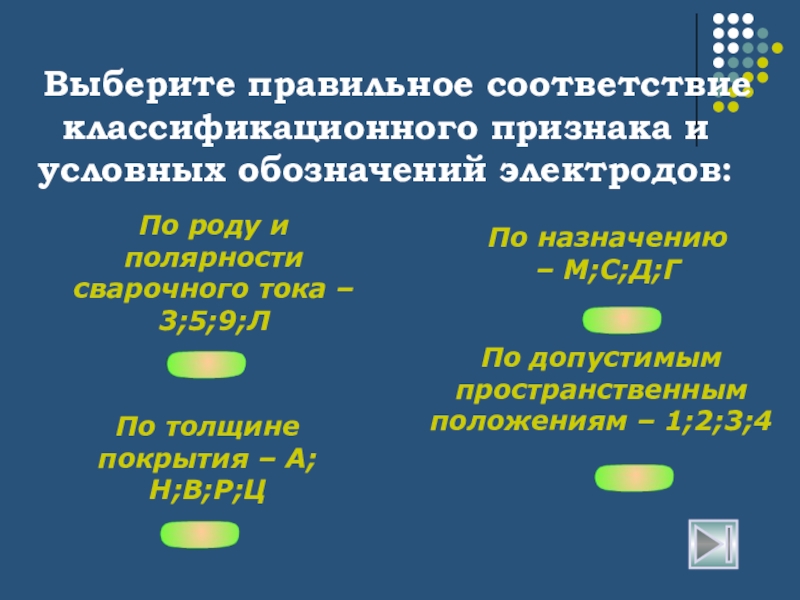

Слайд 38 Выберите правильное соответствие классификационного признака и условных обозначений электродов:

По толщине

покрытия – А;Н;В;Р;Ц

По назначению – М;С;Д;Г

По допустимым пространственным положениям – 1;2;3;4

По роду и полярности сварочного тока – 3;5;9;Л

Выберите правильное соответствие классификационного признака и условных обозначений электродов:По толщине покрытия – А;Н;В;Р;ЦПо назначению – М;С;Д;ГПо

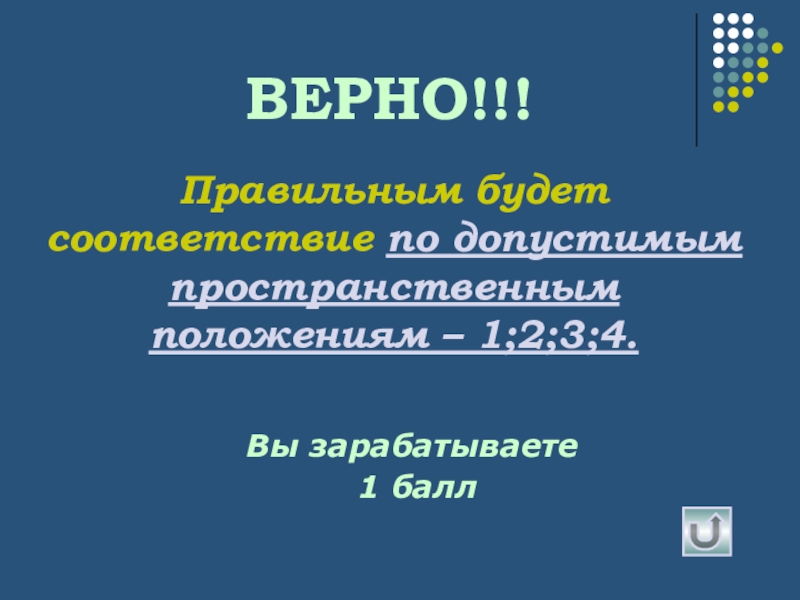

Слайд 39ВЕРНО!!!
Правильным будет соответствие по допустимым пространственным положениям – 1;2;3;4.
Вы зарабатываете

1 балл


ВЕРНО!!!Правильным будет соответствие по допустимым пространственным положениям – 1;2;3;4. Вы зарабатываете 1 балл

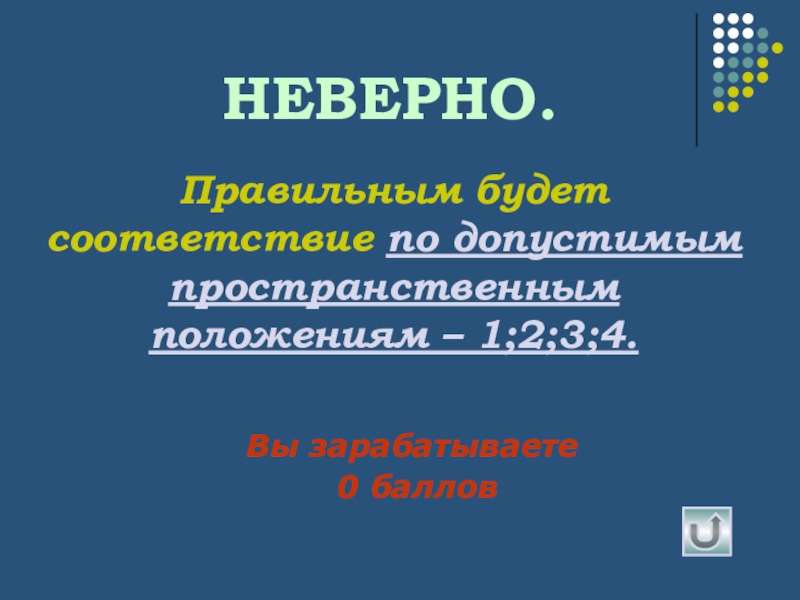

Слайд 40НЕВЕРНО.
Правильным будет соответствие по допустимым пространственным положениям – 1;2;3;4.
Вы зарабатываете

0 баллов


НЕВЕРНО.Правильным будет соответствие по допустимым пространственным положениям – 1;2;3;4. Вы зарабатываете 0 баллов

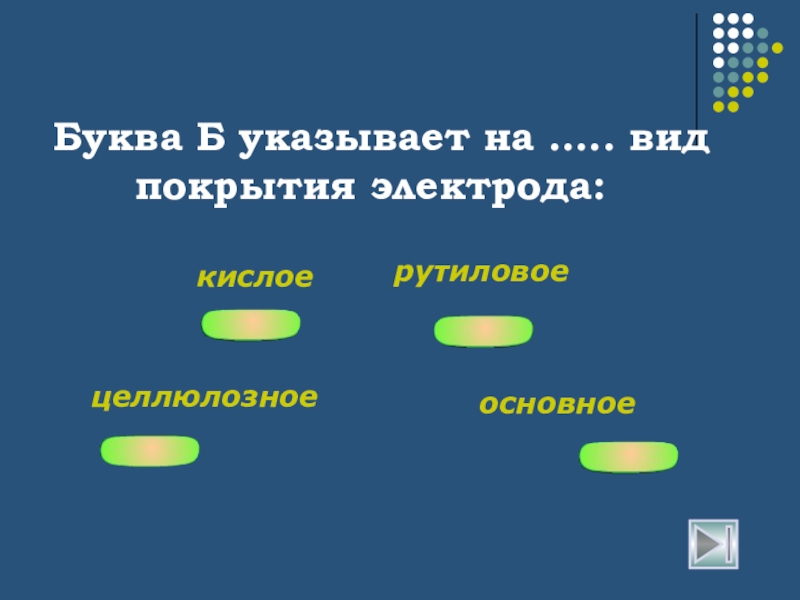

Слайд 41 Буква Б указывает на ….. вид покрытия электрода:

кислое
основное
рутиловое
целлюлозное

Буква Б указывает на ….. вид покрытия электрода:кислоеосновноерутиловоецеллюлозное

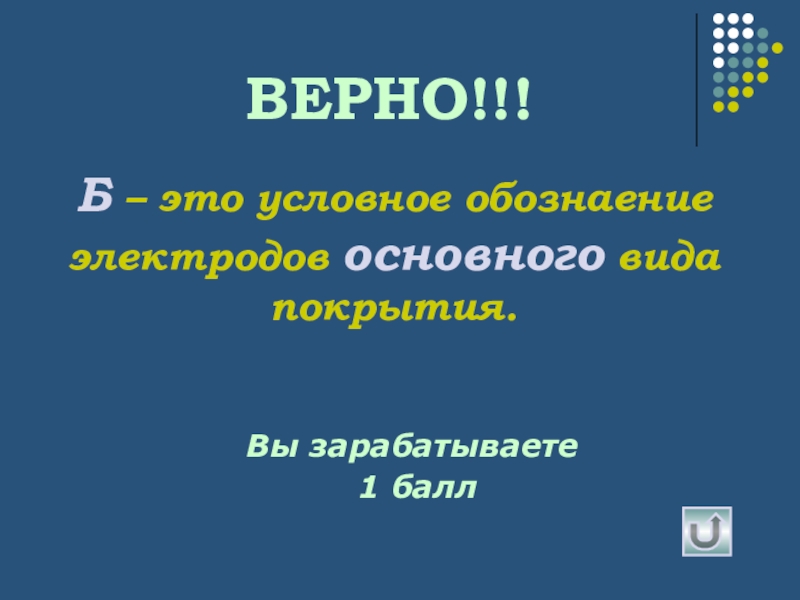

Слайд 42ВЕРНО!!!
Б – это условное обознаение электродов основного вида покрытия.
Вы зарабатываете

1 балл


ВЕРНО!!!Б – это условное обознаение электродов основного вида покрытия. Вы зарабатываете 1 балл

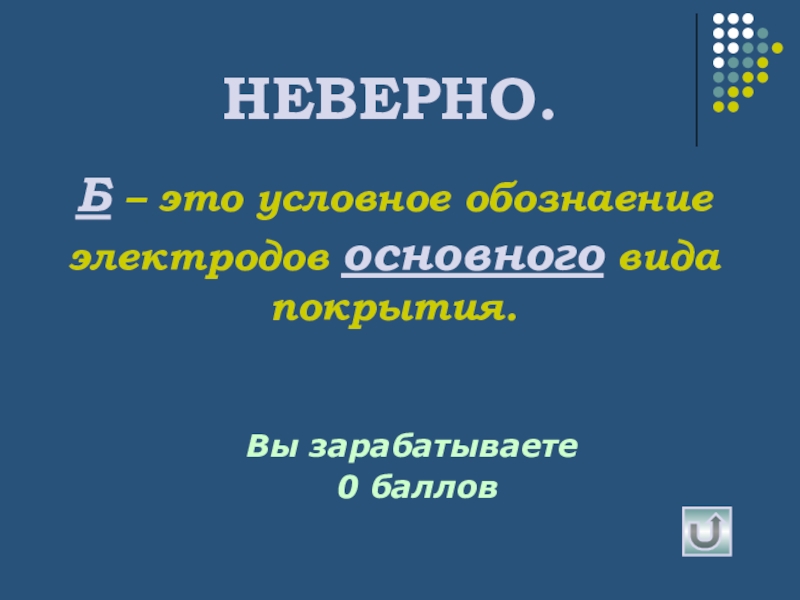

Слайд 43НЕВЕРНО.
Б – это условное обознаение электродов основного вида покрытия.
Вы зарабатываете

0 баллов


НЕВЕРНО.Б – это условное обознаение электродов основного вида покрытия. Вы зарабатываете 0 баллов

Слайд 44 Укажите группу условных обозначений электродов по толщине покрытия:

1;2;3;4
М;С;Д;Г
Л;У;Т;В;Н
А;Б;Ц;Р

Укажите группу условных обозначений электродов по толщине покрытия:1;2;3;4М;С;Д;ГЛ;У;Т;В;НА;Б;Ц;Р

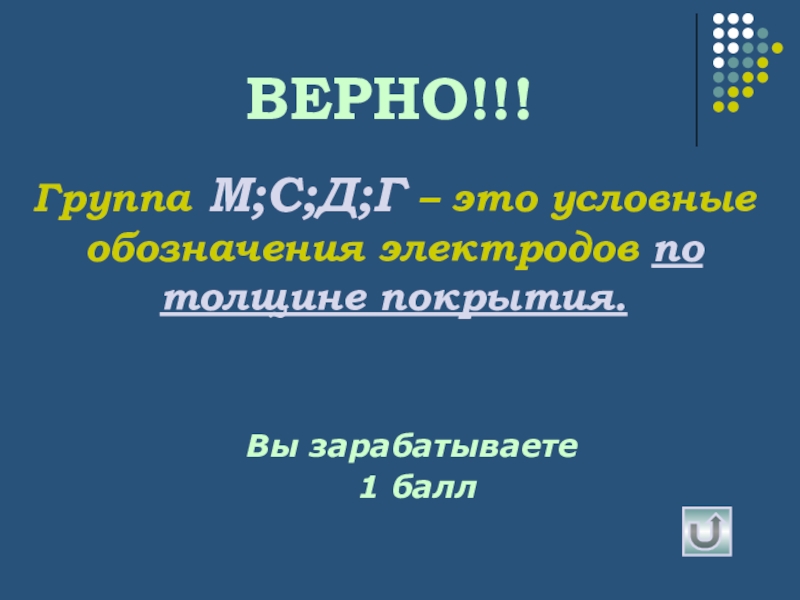

Слайд 45ВЕРНО!!!
Группа М;С;Д;Г – это условные обозначения электродов по толщине покрытия.
Вы

зарабатываете
1 балл


ВЕРНО!!!Группа М;С;Д;Г – это условные обозначения электродов по толщине покрытия. Вы зарабатываете 1 балл

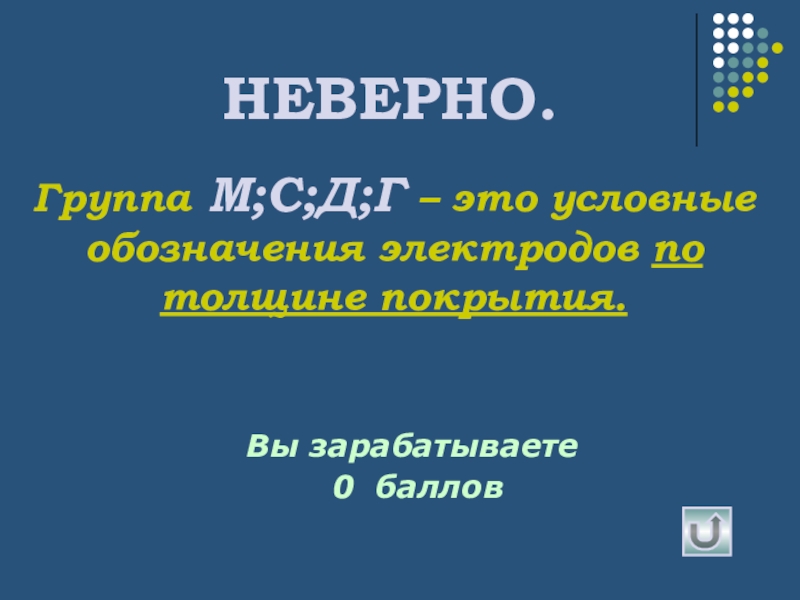

Слайд 46НЕВЕРНО.
Группа М;С;Д;Г – это условные обозначения электродов по толщине покрытия.
Вы

зарабатываете
0 баллов


НЕВЕРНО.Группа М;С;Д;Г – это условные обозначения электродов по толщине покрытия. Вы зарабатываете 0 баллов

Слайд 47 Укажите группу условных обозначений электродов по видам покрытия:

1;2;3;4
А;М;С;Д;Ц
Л;Р;Т;В;Н
А;Б;Ц;Р

Укажите группу условных обозначений электродов по видам покрытия:1;2;3;4А;М;С;Д;ЦЛ;Р;Т;В;НА;Б;Ц;Р

Слайд 48ВЕРНО!!!
Группа А;Б;Ц;Р – это условные обозначения электродов по видам покрытия.
Вы

зарабатываете
1 балл


ВЕРНО!!!Группа А;Б;Ц;Р – это условные обозначения электродов по видам покрытия. Вы зарабатываете 1 балл

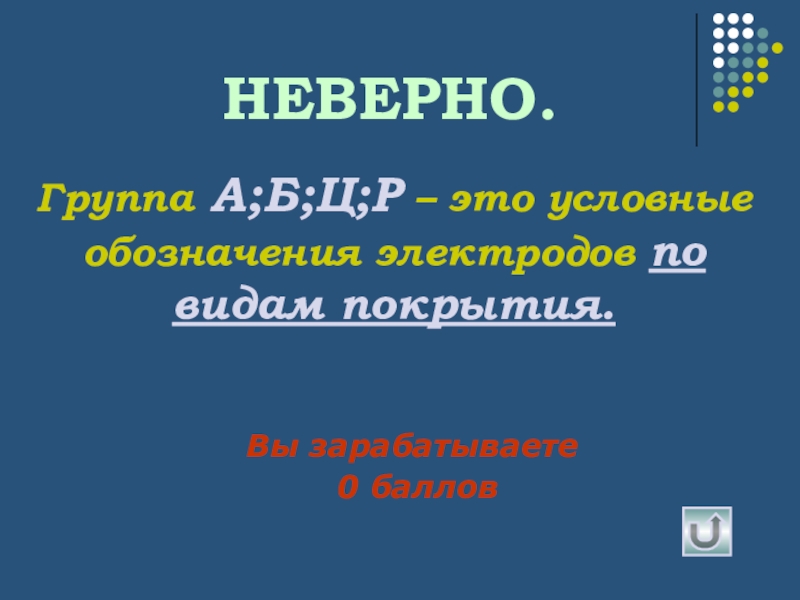

Слайд 49НЕВЕРНО.
Группа А;Б;Ц;Р – это условные обозначения электродов по видам покрытия.
Вы

зарабатываете
0 баллов


НЕВЕРНО.Группа А;Б;Ц;Р – это условные обозначения электродов по видам покрытия. Вы зарабатываете 0 баллов

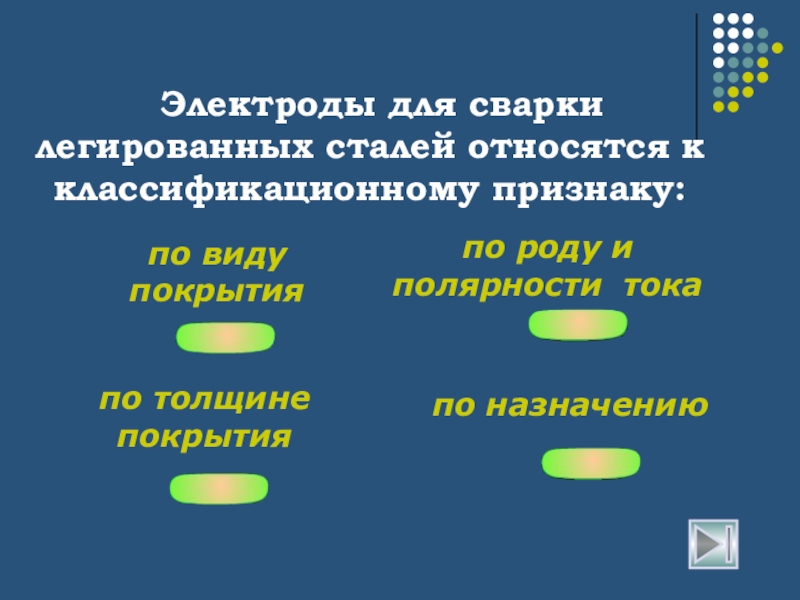

Слайд 50 Электроды для сварки легированных сталей относятся к классификационному признаку:

по виду

покрытия

по назначению

по роду и полярности тока

по толщине покрытия

Электроды для сварки легированных сталей относятся к классификационному признаку:по виду покрытияпо назначениюпо роду и полярности токапо

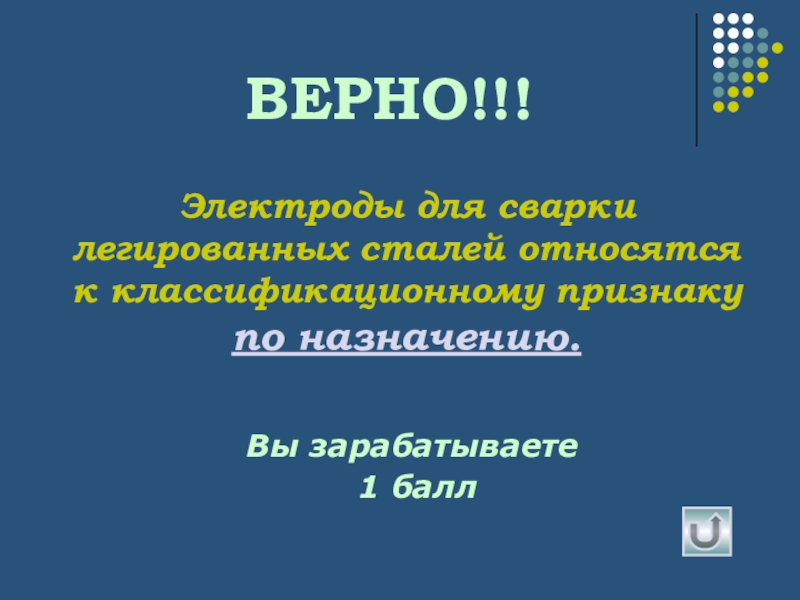

Слайд 51ВЕРНО!!!

Вы зарабатываете
1 балл

Электроды для сварки легированных сталей относятся к

классификационному признаку по назначению.
ВЕРНО!!! Вы зарабатываете 1 баллЭлектроды для сварки легированных сталей относятся к классификационному признаку по назначению.

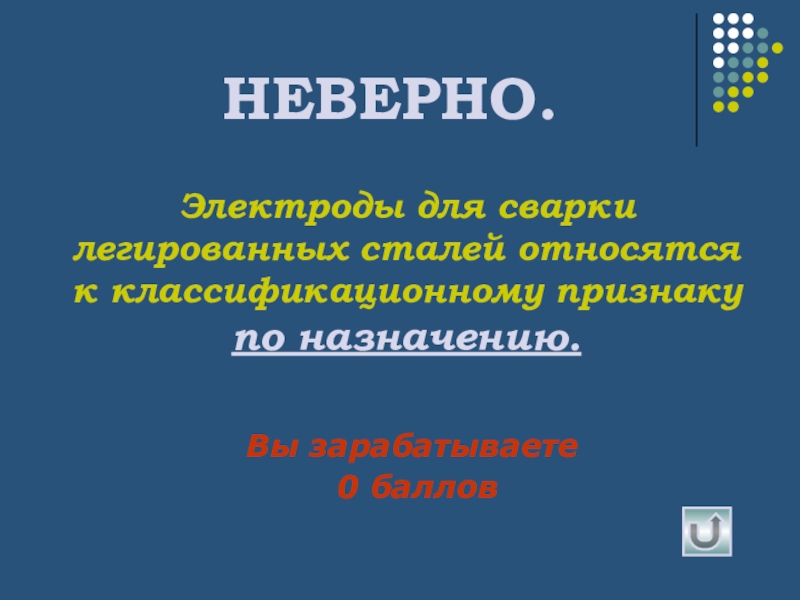

Слайд 52НЕВЕРНО.

Вы зарабатываете
0 баллов

Электроды для сварки легированных сталей относятся к

классификационному признаку по назначению.
НЕВЕРНО. Вы зарабатываете 0 балловЭлектроды для сварки легированных сталей относятся к классификационному признаку по назначению.

Слайд 53 Электроды для сварки легированных сталей относятся к классификационному признаку:

по виду

покрытия

по назначению

по роду и полярности тока

по толщине покрытия

Электроды для сварки легированных сталей относятся к классификационному признаку:по виду покрытияпо назначениюпо роду и полярности токапо

Слайд 54ВЕРНО!!!

Вы зарабатываете
1 балл

Электроды для сварки легированных сталей относятся к

классификационному признаку по назначению.
ВЕРНО!!! Вы зарабатываете 1 баллЭлектроды для сварки легированных сталей относятся к классификационному признаку по назначению.

Слайд 55НЕВЕРНО.

Вы зарабатываете
0 баллов

Электроды для сварки легированных сталей относятся к

классификационному признаку по назначению.
НЕВЕРНО. Вы зарабатываете 0 балловЭлектроды для сварки легированных сталей относятся к классификационному признаку по назначению.

Слайд 56 Укажите классификационный признак, к которому относятся электроды для сварки «в

лодочку»:


по виду покрытия

по назначению

по роду и полярности тока

по допустимым пространственным положениям

Укажите классификационный признак, к которому относятся электроды для сварки «в лодочку»:по виду покрытияпо назначениюпо роду и

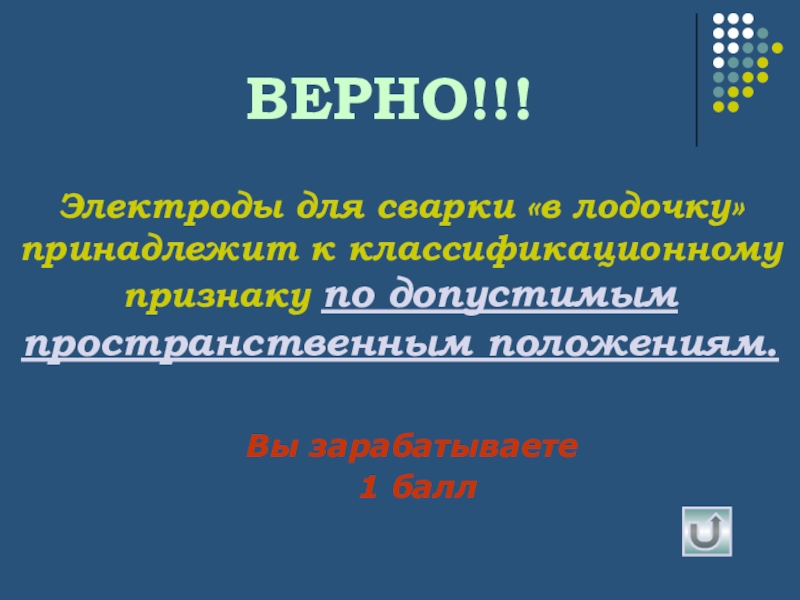

Слайд 57ВЕРНО!!!

Вы зарабатываете
1 балл

Электроды для сварки «в лодочку» принадлежит к

классификационному признаку по допустимым пространственным положениям.
ВЕРНО!!! Вы зарабатываете 1 баллЭлектроды для сварки «в лодочку» принадлежит к классификационному признаку по допустимым пространственным положениям.

Слайд 58НЕВЕРНО.

Вы зарабатываете
0 баллов

Электроды для сварки «в лодочку» принадлежит к

классификационному признаку по допустимым пространственным положениям.
НЕВЕРНО. Вы зарабатываете 0 балловЭлектроды для сварки «в лодочку» принадлежит к классификационному признаку по допустимым пространственным положениям.

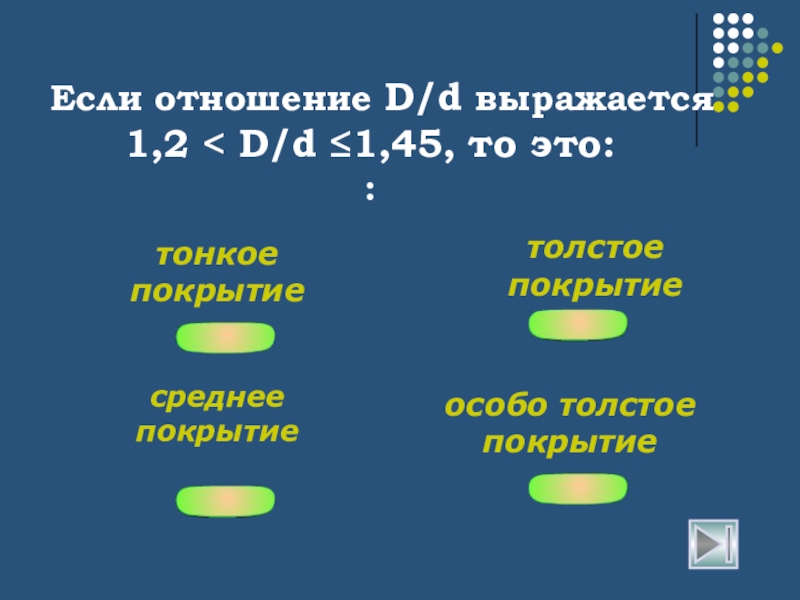

Слайд 59 Если отношение D/d выражается 1,2 < D/d ≤1,45, то это: :

тонкое

покрытие

особо толстое покрытие

толстое покрытие

среднее покрытие

Если отношение D/d выражается 1,2 < D/d ≤1,45, то это: :тонкое покрытиеособо толстое покрытиетолстое покрытиесреднее покрытие

Слайд 60ВЕРНО!!!

Вы зарабатываете
1 балл

Если отношение D/d выражается
1,2 < D/d ≤1,45,

то это –
среднее покрытие.
ВЕРНО!!! Вы зарабатываете 1 баллЕсли отношение D/d выражается1,2 < D/d ≤1,45, то это – среднее покрытие.

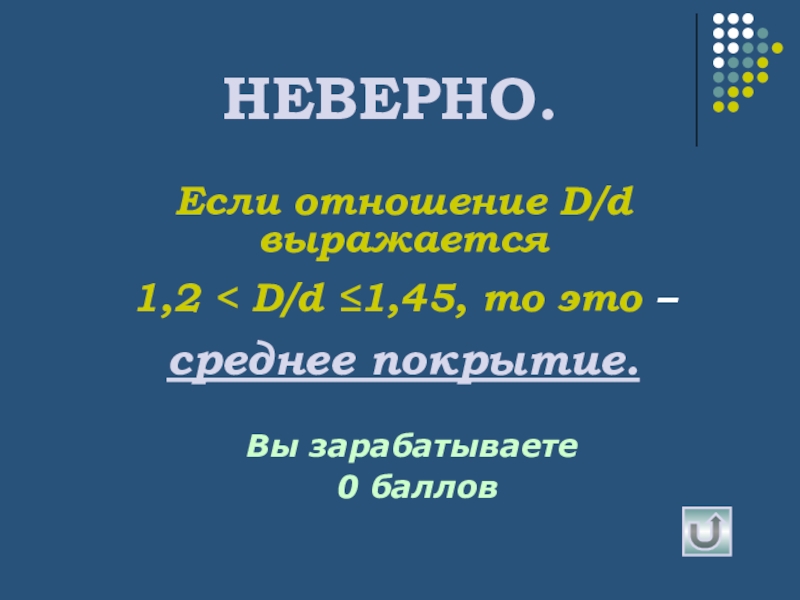

Слайд 61НЕВЕРНО.

Вы зарабатываете
0 баллов

Если отношение D/d выражается
1,2 < D/d ≤1,45,

то это –
среднее покрытие.
НЕВЕРНО. Вы зарабатываете 0 балловЕсли отношение D/d выражается1,2 < D/d ≤1,45, то это – среднее покрытие.

Слайд 62Электрод, не участвует в формировании шва; поддерживает горение дуги, называется:
плавящийся
алюминиевый
вольфрамовый
стальной

Электрод, не участвует в формировании шва; поддерживает горение дуги, называется:плавящийсяалюминиевыйвольфрамовыйстальной

Слайд 63 Всего хорошего!

Всего хорошего!
Скачать презентацию

Похожие презентации

Презентация по технологии на тему: Моделирование фартука Презентация по технологии на тему: Моделирование фартука 299
Презентация творческого проекта подцветочника Ветка Презентация творческого проекта подцветочника Ветка 188
Презентация проекта Изготовление блокнота Презентация проекта Изготовление блокнота 194
Обработка нижнего среза ночной сорочки Обработка нижнего среза ночной сорочки 168
Презентация по технологии на тему Новогодняя открытка Презентация по технологии на тему Новогодняя открытка 226
Презентация по технологии на тему Натуральные волокна растительного происхождения Презентация по технологии на тему Натуральные волокна растительного происхождения 172

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
