Презентация, доклад на тему Урок по технологии 5 класс Этапы выполнения проекта
Содержание
- 1. Урок по технологии 5 класс Этапы выполнения проекта
- 2. 5 классПредмет: «Технология» (технический труд).Раздел: «Творческая проектная деятельность».Тема: «Этапы выполнения проекта».
- 3. Цель урока Научить учащихся составлять последовательность выполнения работы, входящую в технологическую карту.

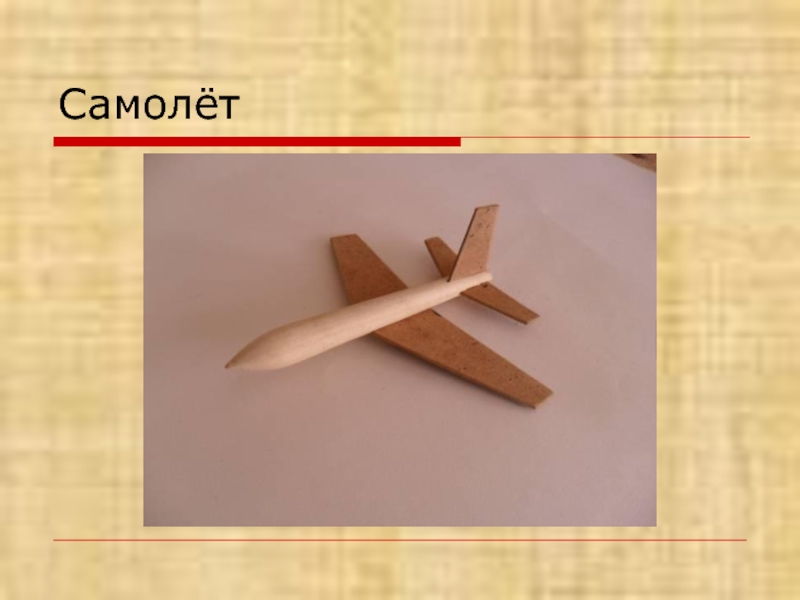

- 4. Самолёт
- 5. СамолётМатериал: брусок (сосна), ДВП.Детали: фюзеляж, крыло, стабилизатор, киль.
- 6. эскизФ1022090Ф201827801022017101208064834507

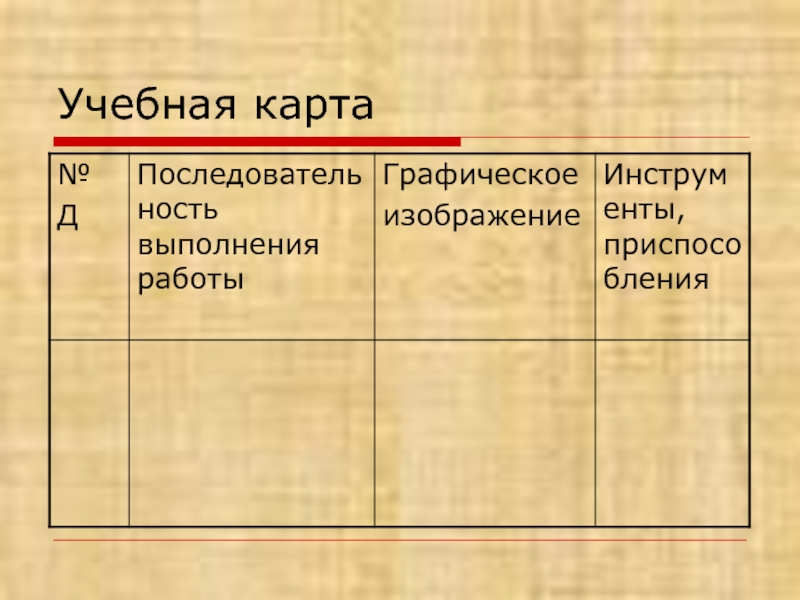

- 7. Учебная карта
- 8. Фюзеляж Выбрать заготовку (брусок) размером 25

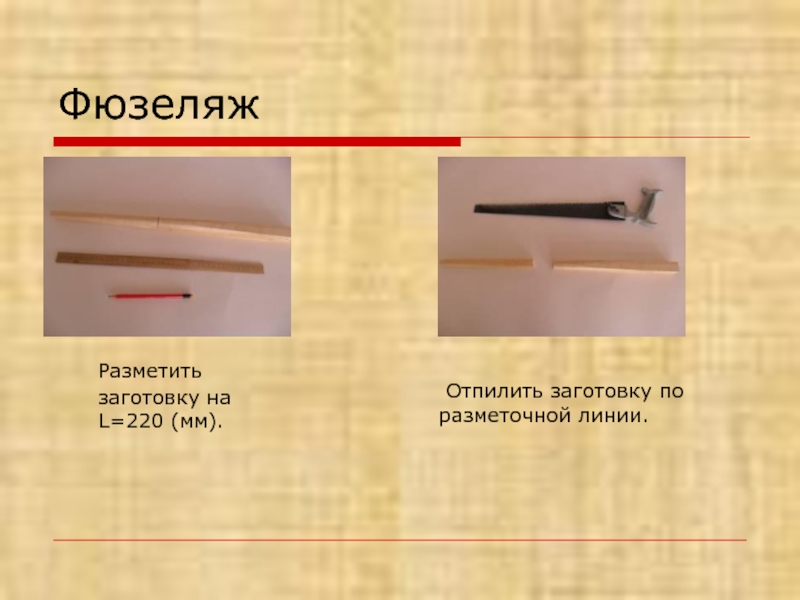

- 9. Фюзеляж Разметить заготовку на L=220 (мм). Отпилить заготовку по разметочной линии.
- 10. Фюзеляж Разметить заготовку на L=20(мм) со стороны Ф20(мм).Строгать заготовку по разметке на кону
- 11. Фюзеляж Разметить заготовку под крыло L= 90(мм).Сделать пропил по разметке на глубину h=4(мм).
- 12. Фюзеляж Разметить от пропила L=62(мм).Обточить поверхность под крыло, с наклоном, L=62(мм) до глубины h=4(мм)
- 13. Фюзеляж Разметить хвостовую часть фюзеляжа под стабилизатор и киль.Сделать перпендикулярный пропил под киль на L=50(мм).
- 14. Фюзеляж Обточить заготовку до окончательного размера и чистоты поверхности.
- 15. Заготовка для крыла, стабилизатора и киля
- 16. Крыло, стабилизатор и киль Разметить крыло,
- 17. Сборка изделия Соединить фюзеляж и крыло
- 18. Самолёт Окрасить самолёт в соответствии со своим вкусом.
- 19. ЛитератураЗаворотов В.А. От идеи до модели -
5 классПредмет: «Технология» (технический труд).Раздел: «Творческая проектная деятельность».Тема: «Этапы выполнения проекта».
Слайд 1Этапы выполнения проекта
Презентацию подготовил
Кондрашин Александр Геннадьевич
учитель технологии
МОУ СОШ № 6

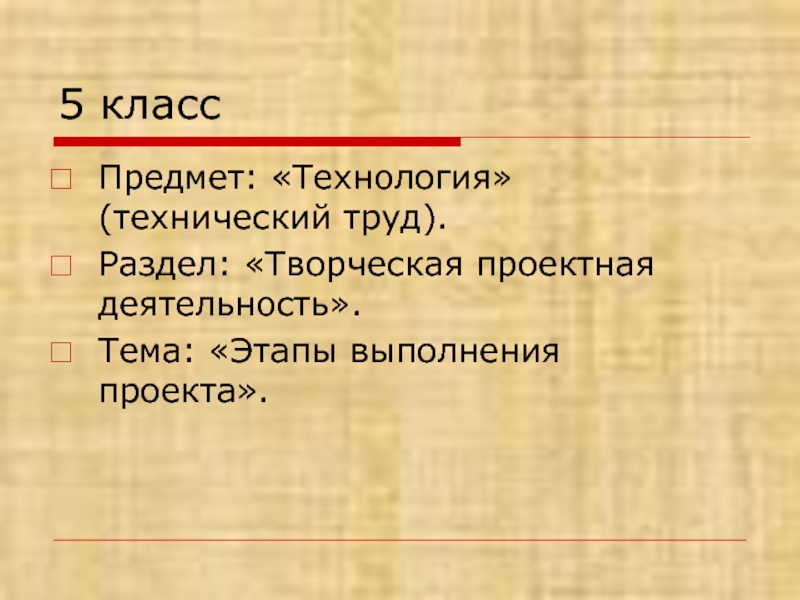

Слайд 25 класс
Предмет: «Технология» (технический труд).
Раздел: «Творческая проектная деятельность».
Тема: «Этапы выполнения проекта».

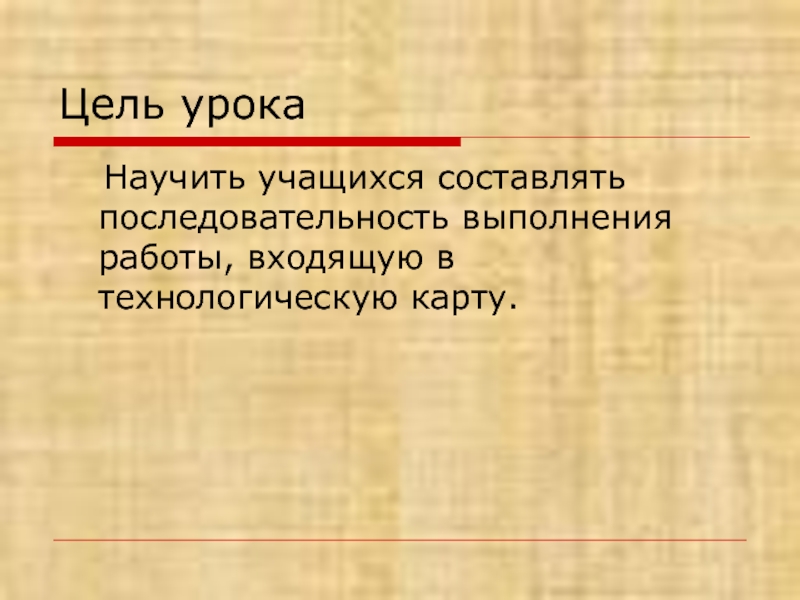

Слайд 3Цель урока
Научить учащихся составлять последовательность выполнения работы, входящую в
технологическую карту.
Слайд 8Фюзеляж
Выбрать заготовку (брусок) размером 25 х 25 х 500(мм).
Строгать
заготовку на конус с Ф20 до Ф10 на L=220(мм).

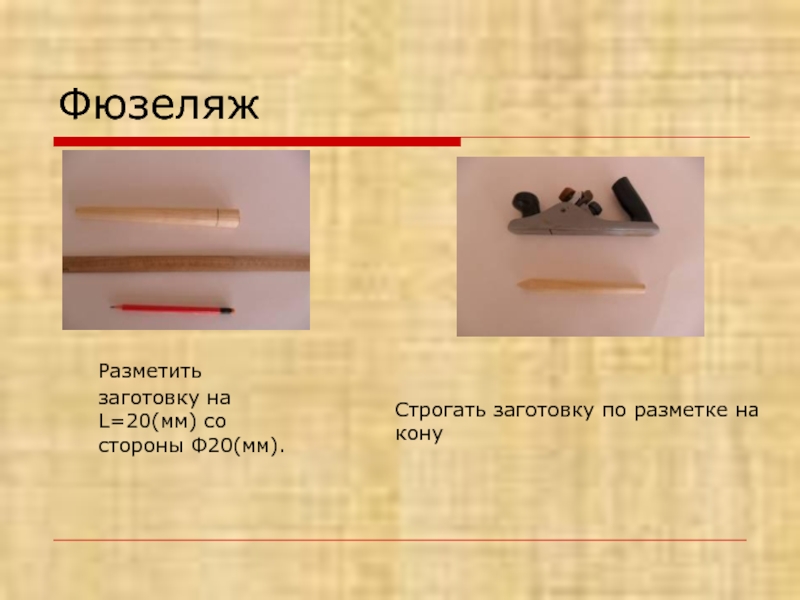

Слайд 10Фюзеляж
Разметить заготовку на L=20(мм) со стороны Ф20(мм).
Строгать заготовку по
разметке на кону

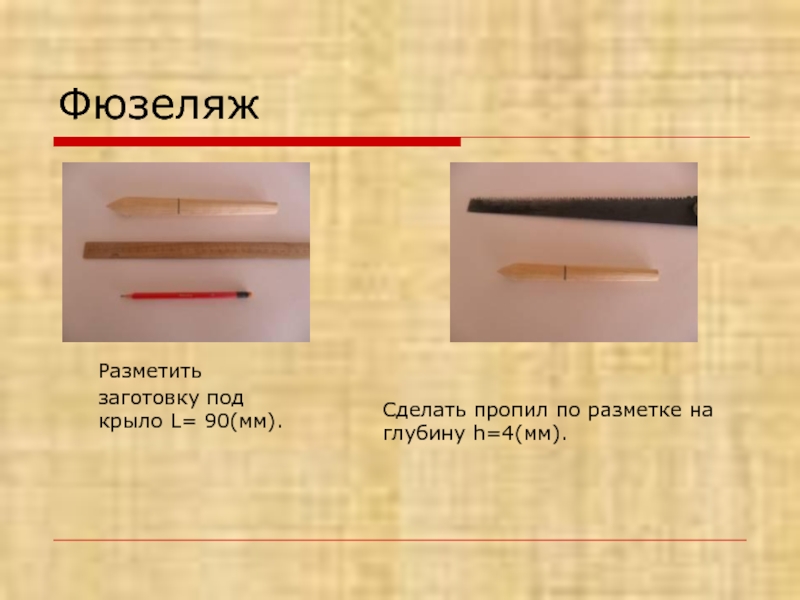

Слайд 11Фюзеляж
Разметить заготовку под крыло L= 90(мм).
Сделать пропил по разметке
на глубину h=4(мм).
Слайд 12Фюзеляж
Разметить от пропила L=62(мм).
Обточить поверхность под крыло, с наклоном,
L=62(мм) до глубины h=4(мм)

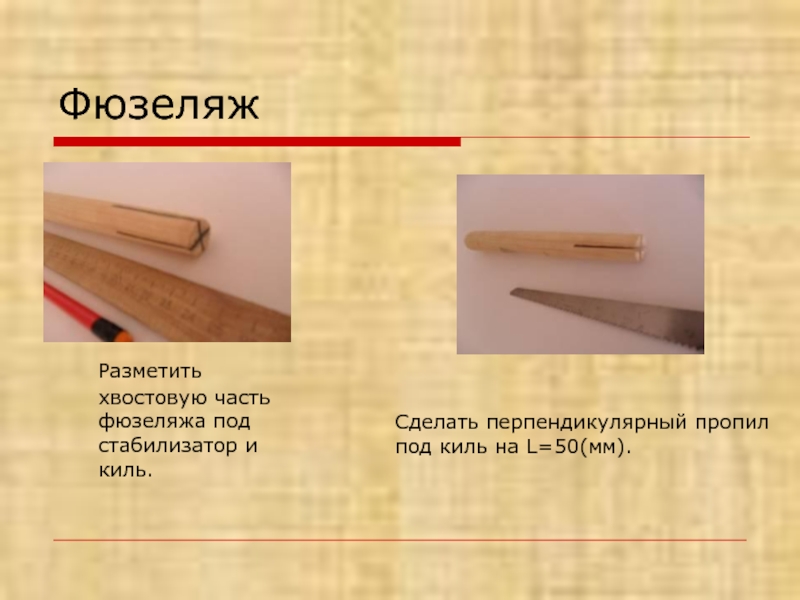

Слайд 13Фюзеляж
Разметить хвостовую часть фюзеляжа под стабилизатор и киль.
Сделать перпендикулярный
пропил под киль на L=50(мм).

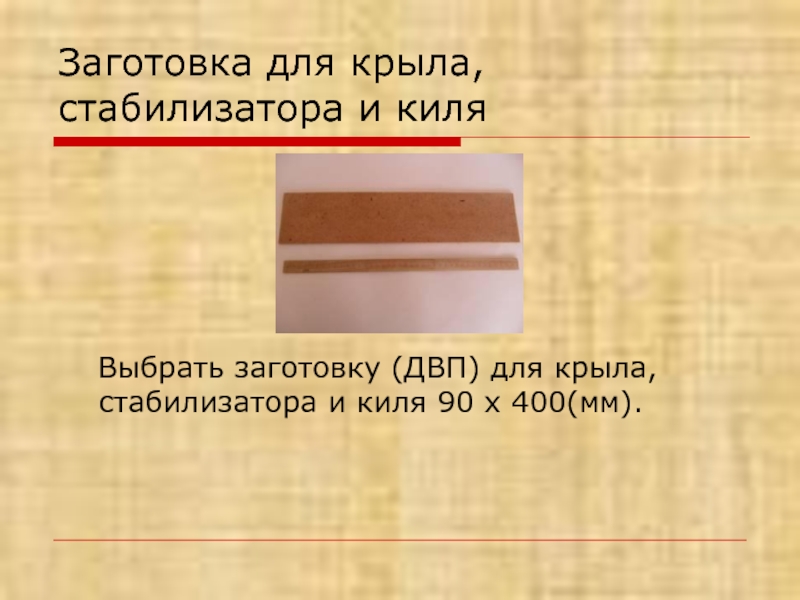

Слайд 15Заготовка для крыла, стабилизатора и киля
Выбрать заготовку (ДВП) для
крыла, стабилизатора и киля 90 х 400(мм).

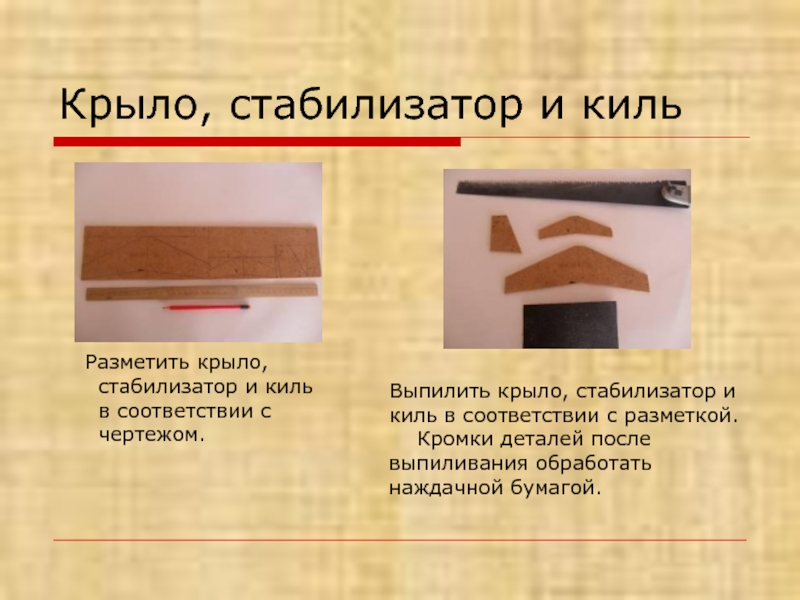

Слайд 16Крыло, стабилизатор и киль
Разметить крыло, стабилизатор и киль в
соответствии с чертежом.
Выпилить крыло, стабилизатор и киль в соответствии с разметкой.
Кромки деталей после выпиливания обработать наждачной бумагой.
Слайд 17Сборка изделия
Соединить фюзеляж и крыло при помощи двух гвоздей.
Вставить,
в пропилы фюзеляжа, стабилизатор и киль, предварительно смазав их клеем.

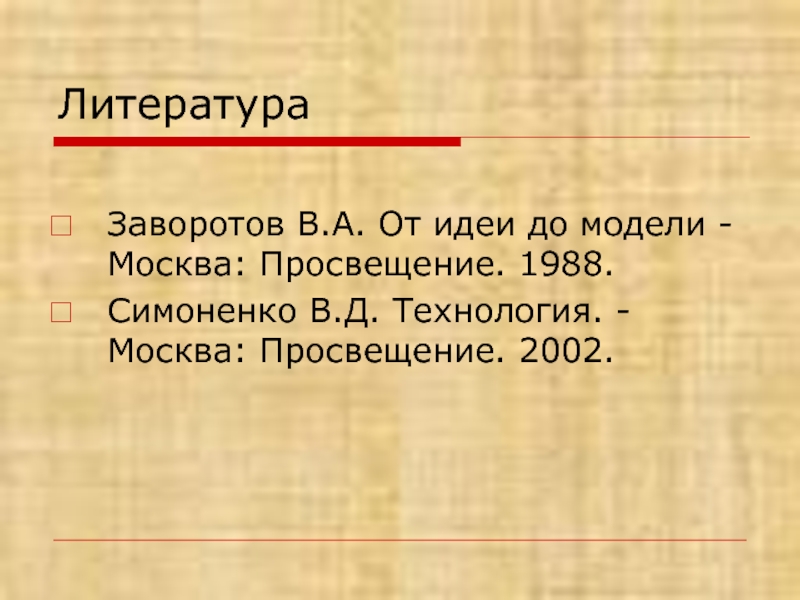

Слайд 19Литература
Заворотов В.А. От идеи до модели - Москва: Просвещение. 1988.
Симоненко
В.Д. Технология. - Москва: Просвещение. 2002.
