Презентация, доклад на тему Управление токарным станком (7 класс)

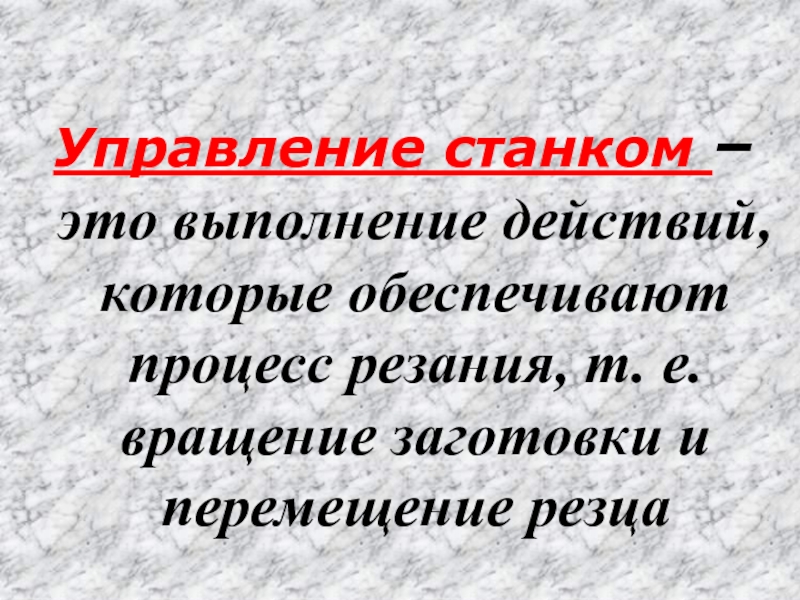

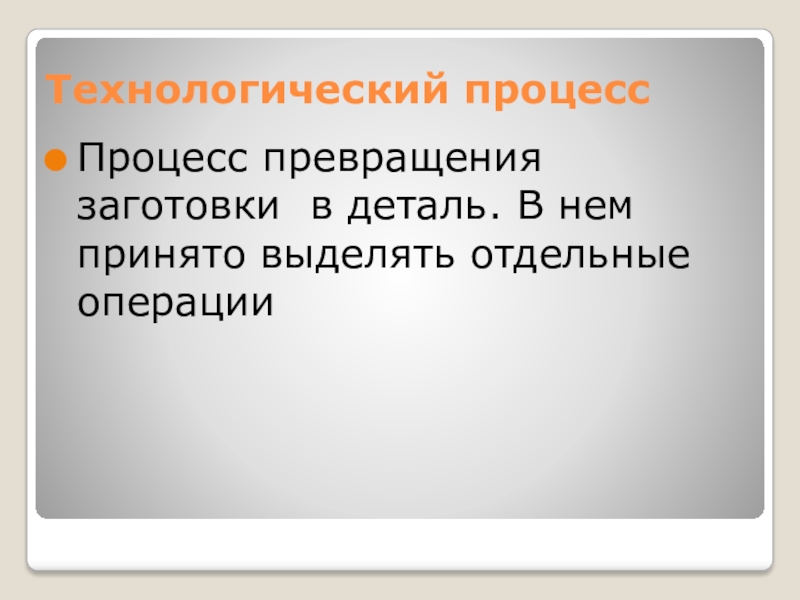

действий, которые обеспечивают процесс резания, т. е. вращение заготовки и перемещение резца

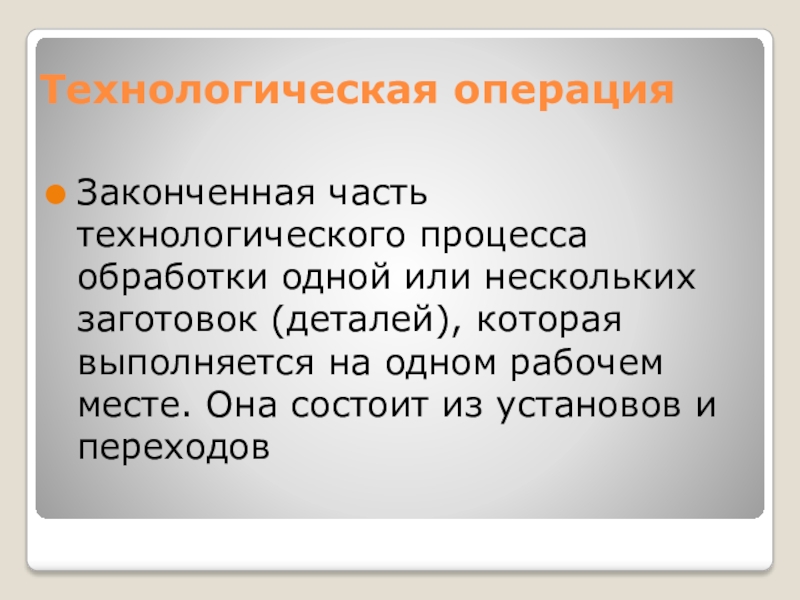

операции

(деталей), которая выполняется на одном рабочем месте. Она состоит из установов и переходов

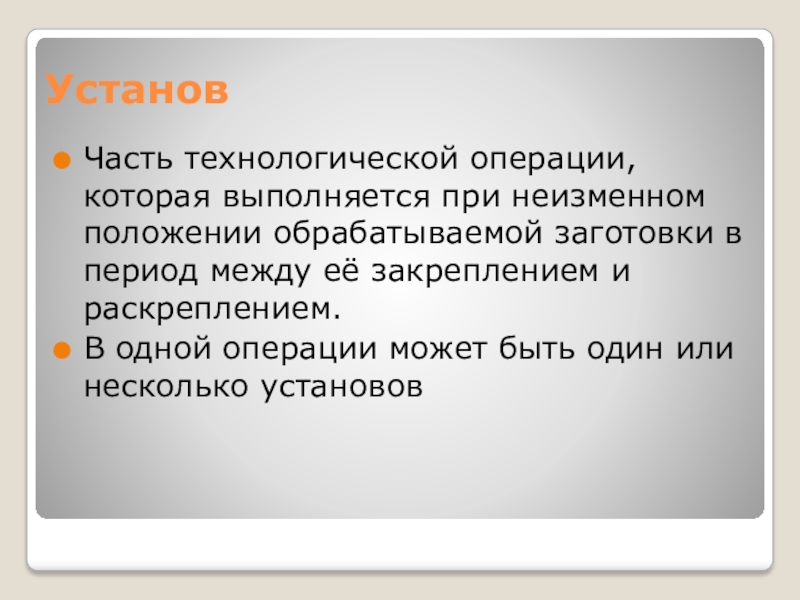

период между её закреплением и раскреплением.
В одной операции может быть один или несколько установов

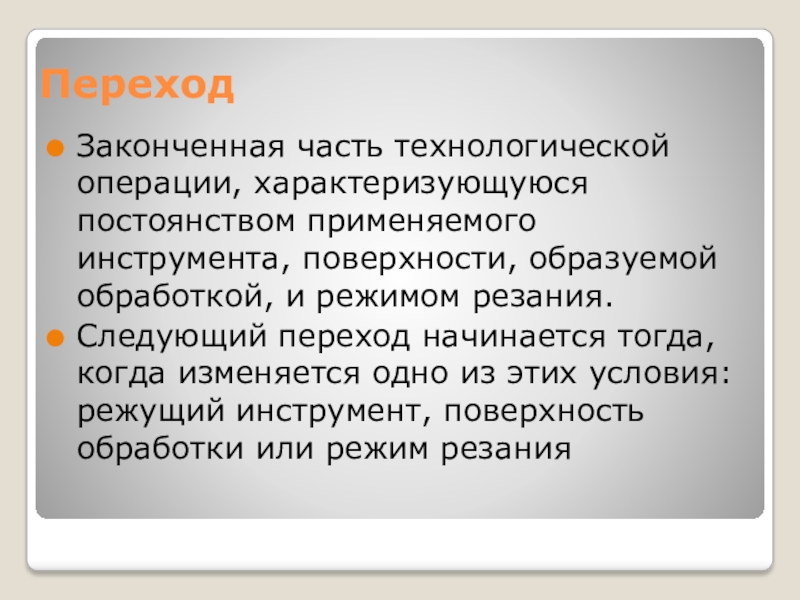

и режимом резания.
Следующий переход начинается тогда, когда изменяется одно из этих условия: режущий инструмент, поверхность обработки или режим резания

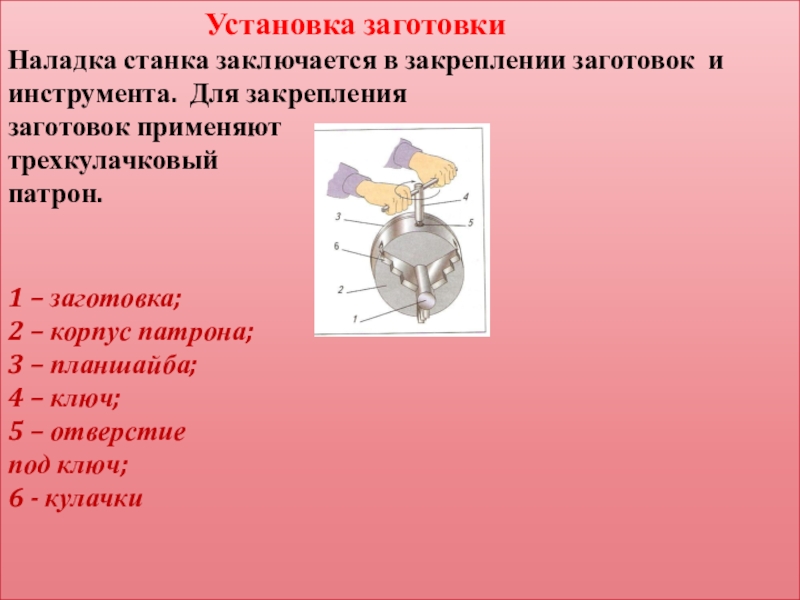

Установка заготовки Наладка станка заключается в закреплении заготовок и инструмента. Для закрепления заготовок применяют трехкулачковый патрон. 1 – заготовка; 2 – корпус патрона; 3 – планшайба; 4 – ключ; 5 – отверстие под ключ; 6 - кулачки

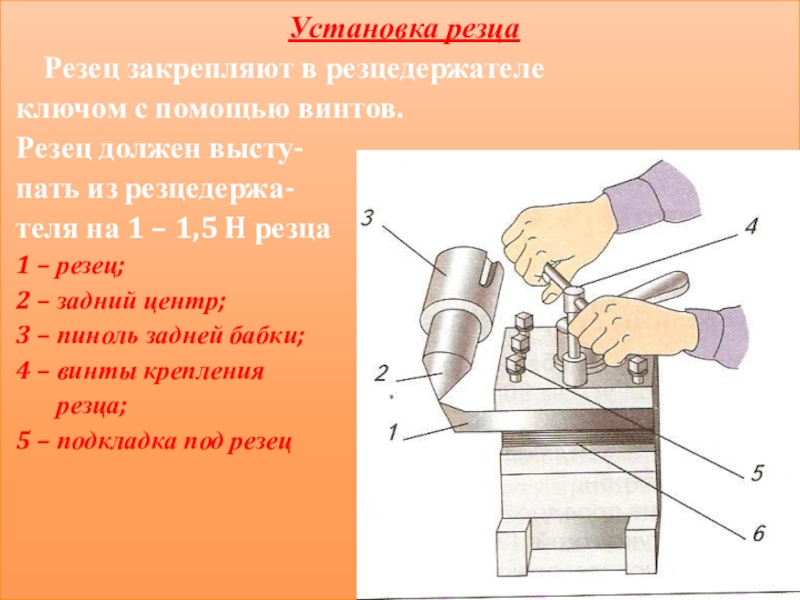

Резец должен высту-
пать из резцедержа-
теля на 1 – 1,5 H резца
1 – резец;
2 – задний центр;
3 – пиноль задней бабки;
4 – винты крепления
резца;
5 – подкладка под резец

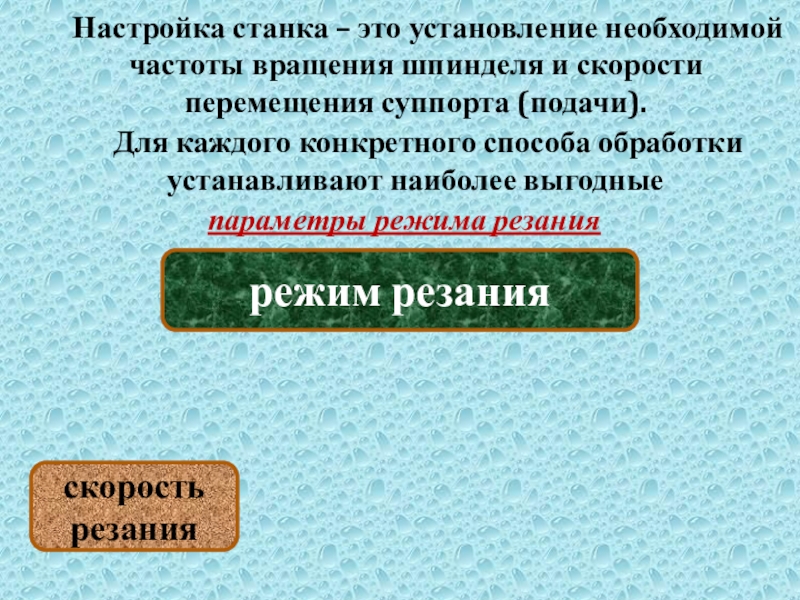

вращения шпинделя и скорости перемещения суппорта (подачи).
Для каждого конкретного способа обработки устанавливают наиболее выгодные
параметры режима резания

режим резания

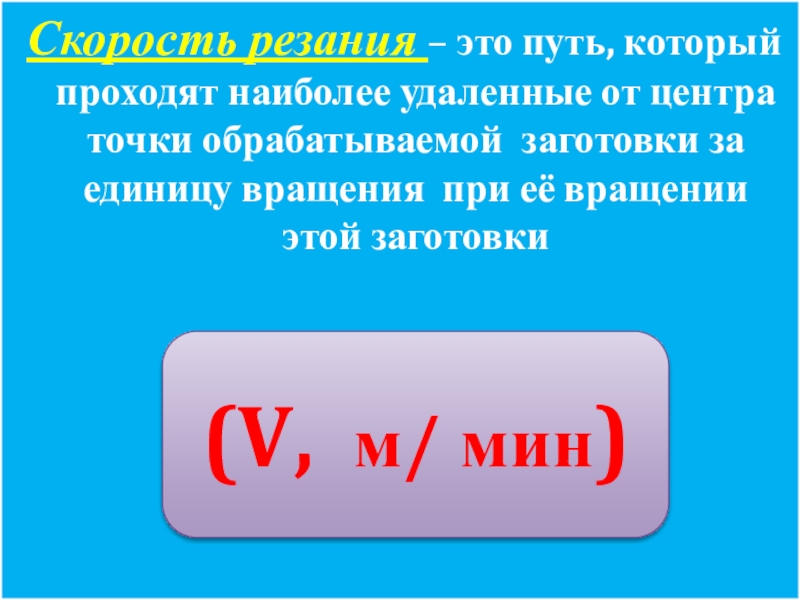

скорость резания

глубина резания

подача

точки обрабатываемой заготовки за единицу вращения при её вращении этой заготовки

(V, м/ мин)

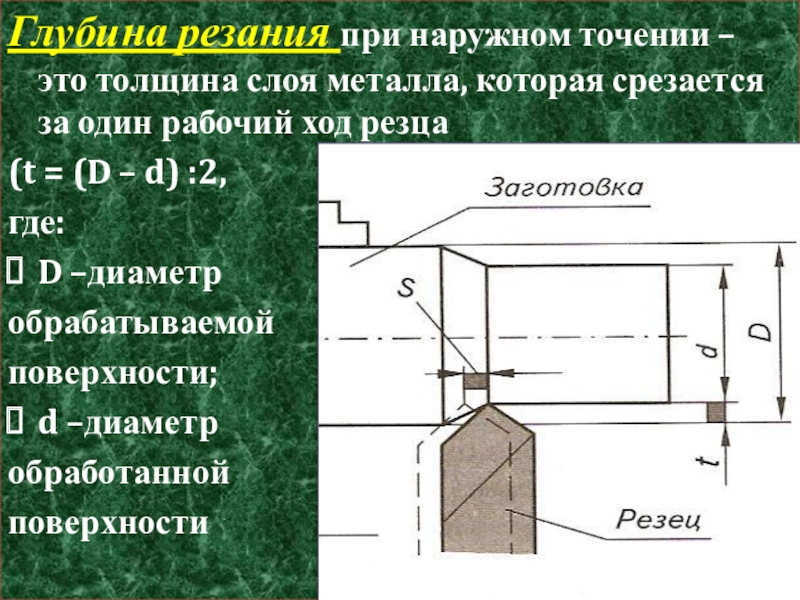

срезается за один рабочий ход резца
(t = (D – d) :2,
где:
D –диаметр
обрабатываемой
поверхности;
d –диаметр
обработанной
поверхности

подачи за один оборот заготовки

(S, мм/об)
