Презентация, доклад на тему Токарные трехкулачковые патроны и их разновидности.
Содержание
- 1. Токарные трехкулачковые патроны и их разновидности.
- 2. Актуальность:Необходимость непрерывного повышения производительности труда ставит перед
- 3. Цель проекта: Формирование знаний в изучение устройства
- 4. ЗадачиСформировать знания и освоение практических действий по
- 5. Важность дисциплиныОсновное требование к современному производству –
- 6. Токарный станок предназначен в основном для обработки
- 7. Приспособления для токарных станков (токарные патроны)К патронам
- 8. Кулачковые патроныНа токарных станках применяют Двухкулачковые патроны
- 9. Двухкулачковые патроныВ двухкулачковых самоцентрирующих патронах закрепляют различные
- 10. Трехкулачковые патроныВ трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра.
- 11. Четырехкулачковые патроныВ четырехкулачковых самоцентрирующих патронах закрепляют прутки
- 12. Поводковые патроныиспользуют на токарных станках при обработке
- 13. Цанговые патроныПрименяют для зажима калиброванных прутков разного профиля, обрабатываемых на токарно-револьверных станках и прутковых автоматах.
- 14. Материально-техническая база реализации проектаЛаборатория металлорежущих станков.Подбор учебных материалов.Комплект учебных плакатов (токарные патроны).
- 15. Проведение лабораторных работ на базе Волчихинского корпусаПроведение
- 16. Лабораторные работыНа лабораторных работах студенты изучают:Устройство оснастки
- 17. Заключение:При проведении теоретических и лабораторных работ с
- 18. Спасибо за внимание
Актуальность:Необходимость непрерывного повышения производительности труда ставит перед машиностроителями весьма ответственные задачи, которые необходимо решать с помощью квалифицированных специалистов.

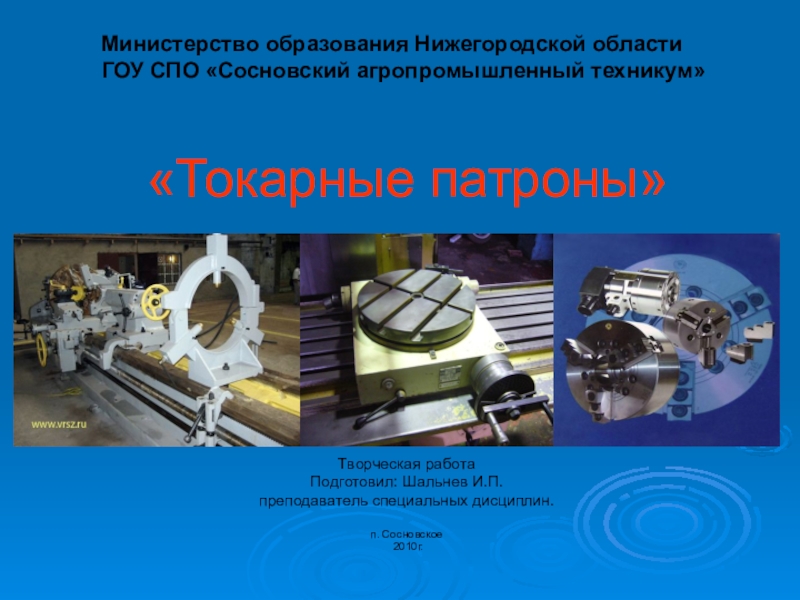

Слайд 1«Токарные патроны»
Творческая работа
Подготовил: Шальнев И.П.
преподаватель специальных дисциплин.
п. Сосновское
2010г.
Министерство образования
Слайд 2Актуальность:
Необходимость непрерывного повышения производительности труда ставит перед машиностроителями весьма ответственные задачи,
которые необходимо решать с помощью квалифицированных специалистов.

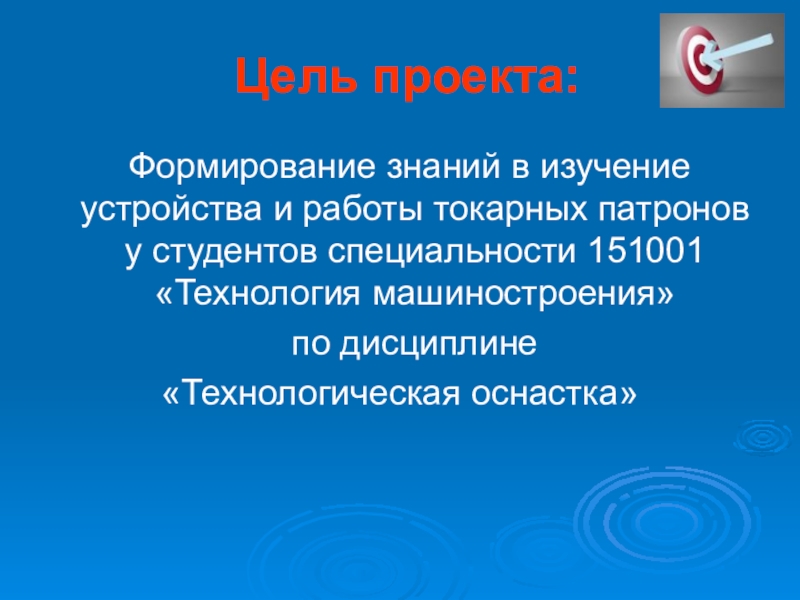

Слайд 3Цель проекта:
Формирование знаний в изучение устройства и работы токарных патронов
у студентов специальности 151001 «Технология машиностроения»
по дисциплине
«Технологическая оснастка»
по дисциплине
«Технологическая оснастка»

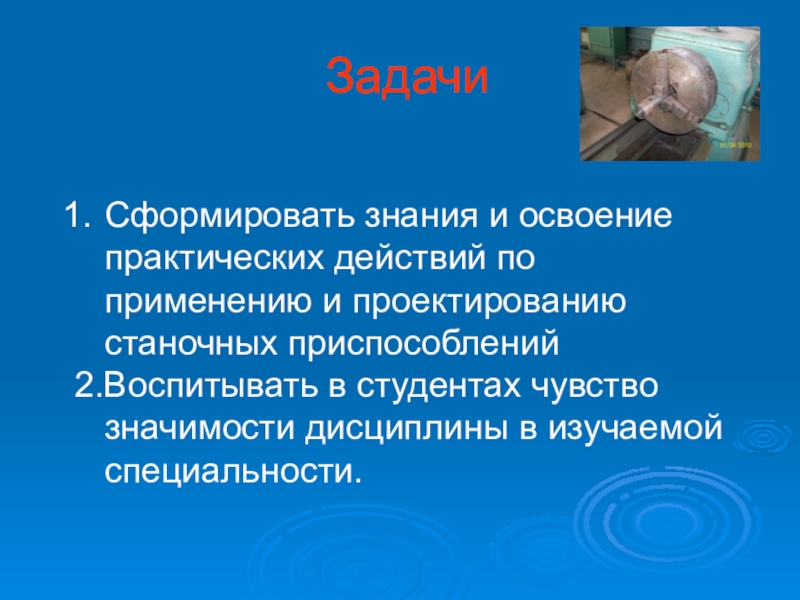

Слайд 4Задачи
Сформировать знания и освоение практических действий по применению и проектированию станочных
приспособлений
2.Воспитывать в студентах чувство значимости дисциплины в изучаемой специальности.
2.Воспитывать в студентах чувство значимости дисциплины в изучаемой специальности.

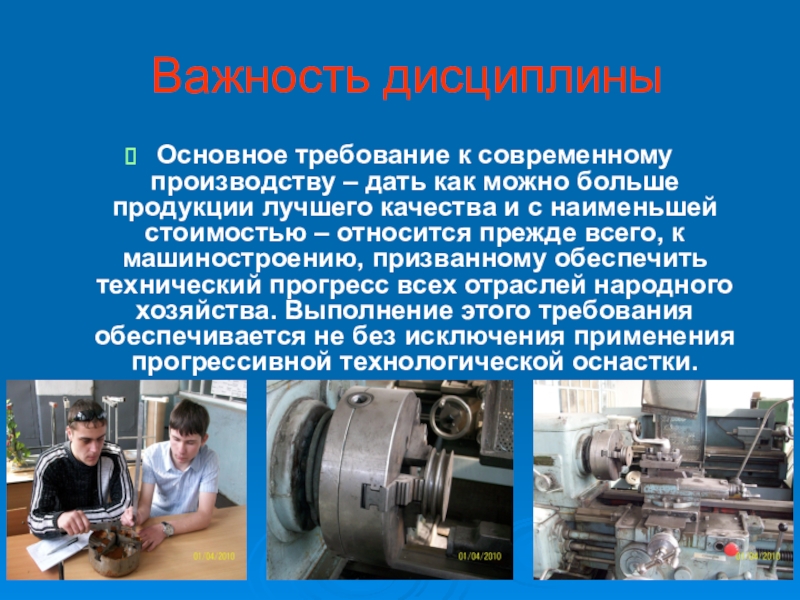

Слайд 5Важность дисциплины
Основное требование к современному производству – дать как можно больше
продукции лучшего качества и с наименьшей стоимостью – относится прежде всего, к машиностроению, призванному обеспечить технический прогресс всех отраслей народного хозяйства. Выполнение этого требования обеспечивается не без исключения применения прогрессивной технологической оснастки.

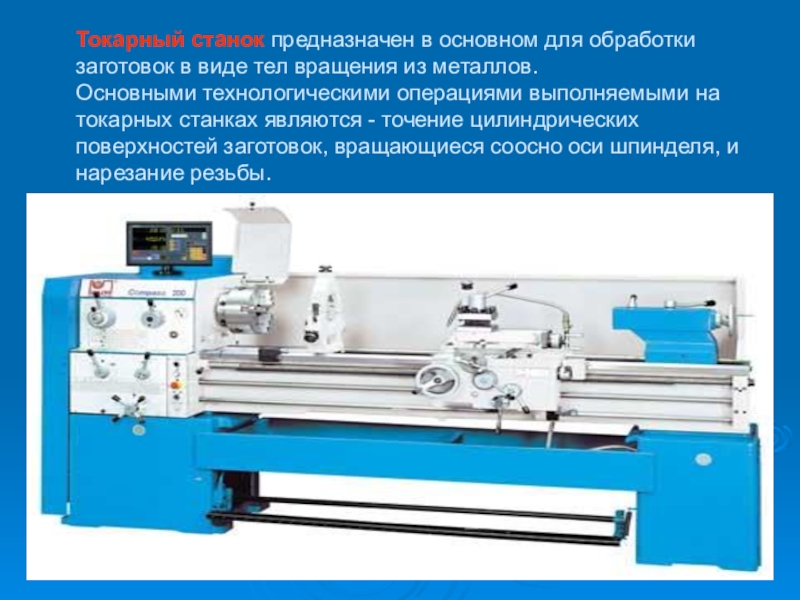

Слайд 6Токарный станок предназначен в основном для обработки заготовок в виде тел
вращения из металлов.
Основными технологическими операциями выполняемыми на токарных станках являются - точение цилиндрических поверхностей заготовок, вращающиеся соосно оси шпинделя, и нарезание резьбы.

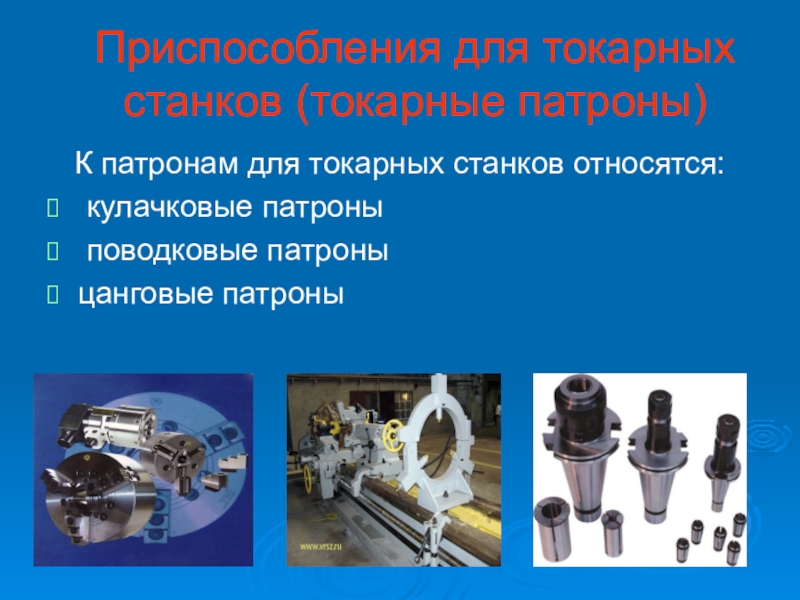

Слайд 7Приспособления для токарных станков (токарные патроны)
К патронам для токарных станков относятся:
кулачковые патроны
поводковые патроны
цанговые патроны
поводковые патроны
цанговые патроны

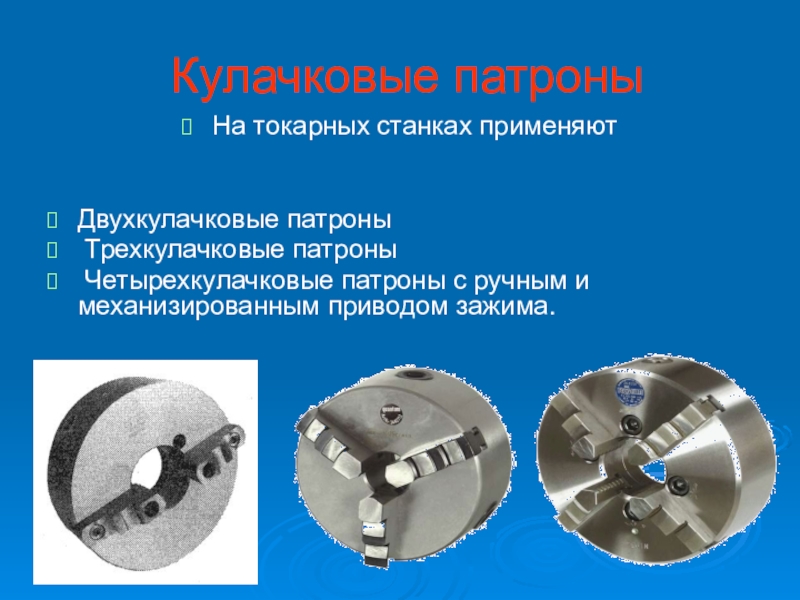

Слайд 8Кулачковые патроны
На токарных станках применяют
Двухкулачковые патроны
Трехкулачковые патроны
Четырехкулачковые патроны
с ручным и механизированным приводом зажима.

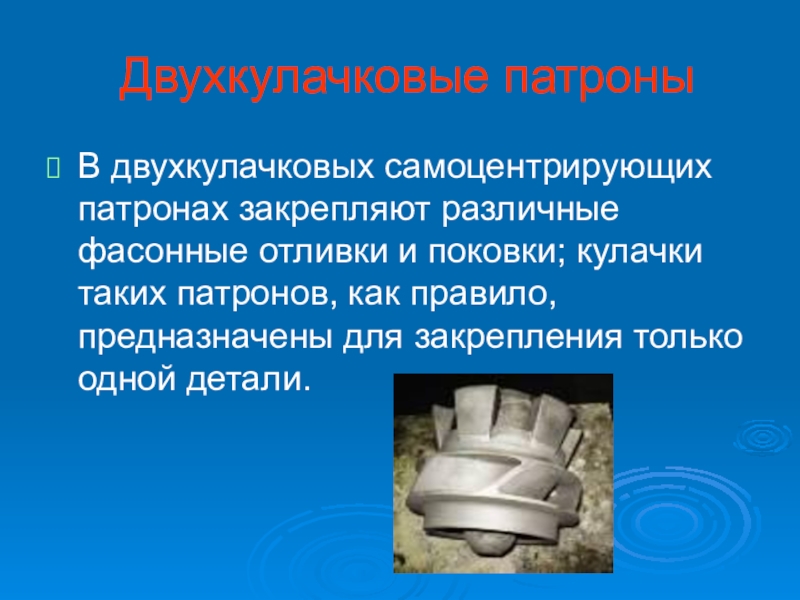

Слайд 9Двухкулачковые патроны
В двухкулачковых самоцентрирующих патронах закрепляют различные фасонные отливки и поковки;
кулачки таких патронов, как правило, предназначены для закрепления только одной детали.

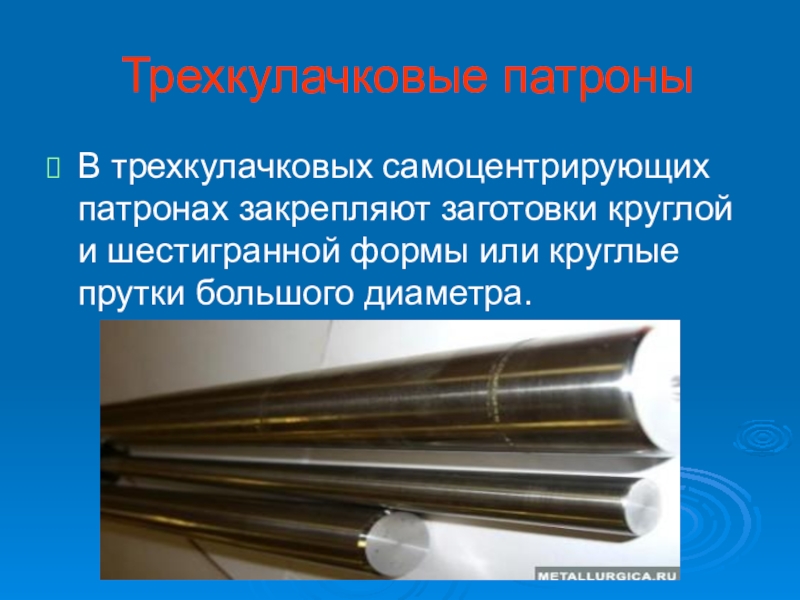

Слайд 10Трехкулачковые патроны
В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы
или круглые прутки большого диаметра.

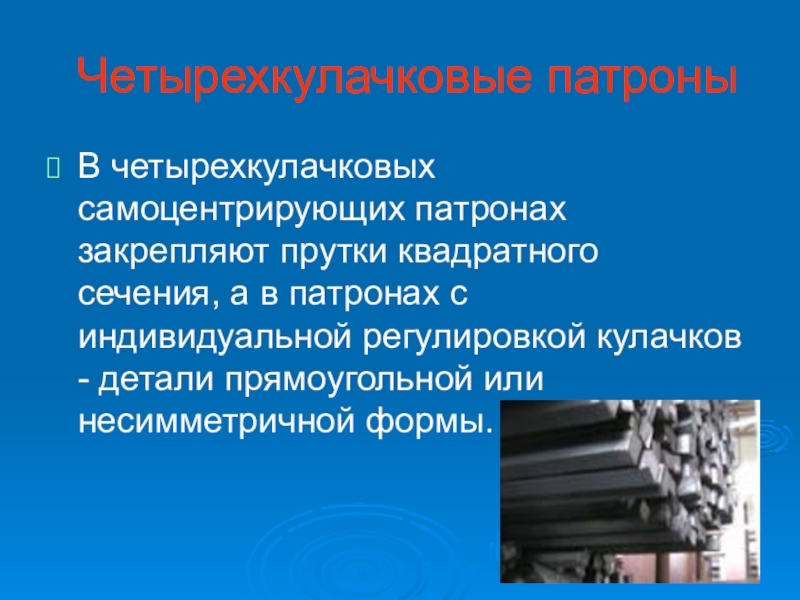

Слайд 11Четырехкулачковые патроны
В четырехкулачковых самоцентрирующих патронах закрепляют прутки квадратного сечения, а в
патронах с индивидуальной регулировкой кулачков - детали прямоугольной или несимметричной формы.

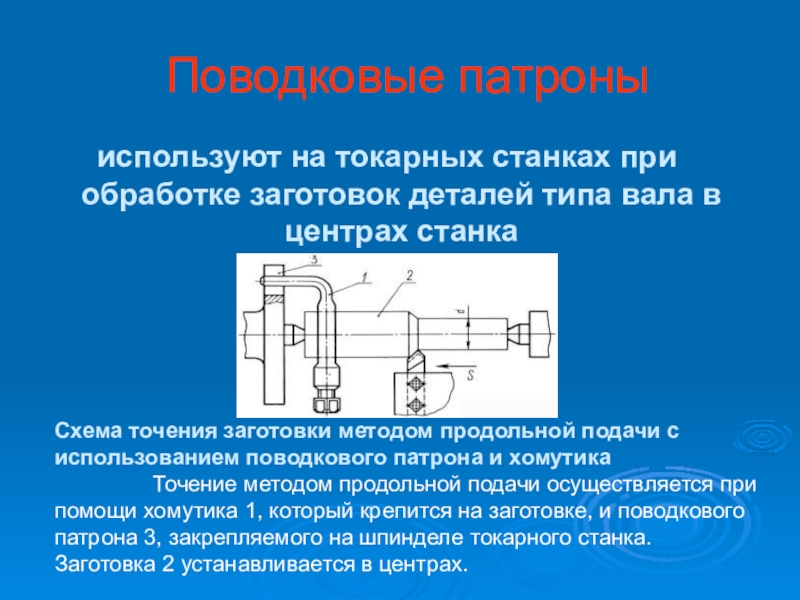

Слайд 12Поводковые патроны
используют на токарных станках при обработке заготовок деталей типа вала
в центрах станка
Схема точения заготовки методом продольной подачи с использованием поводкового патрона и хомутика
Точение методом продольной подачи осуществляется при помощи хомутика 1, который крепится на заготовке, и поводкового патрона 3, закрепляемого на шпинделе токарного станка. Заготовка 2 устанавливается в центрах.

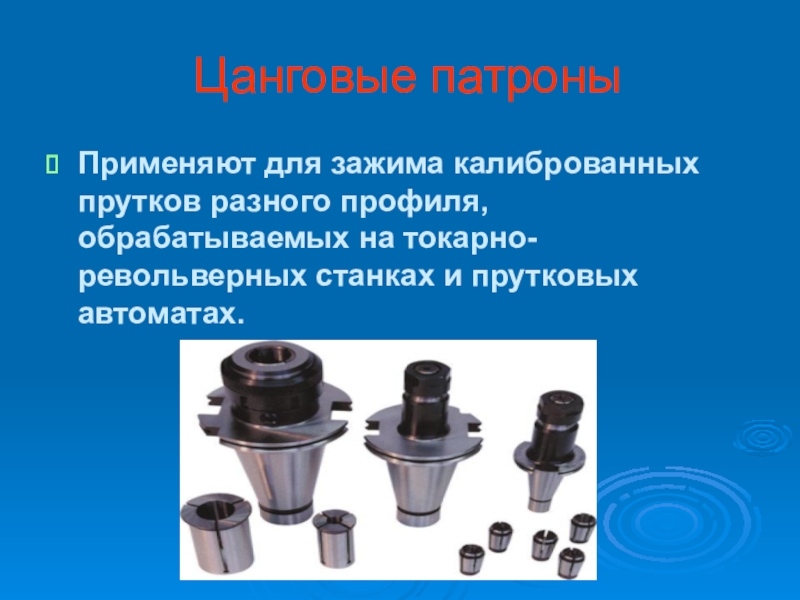

Слайд 13Цанговые патроны
Применяют для зажима калиброванных прутков разного профиля, обрабатываемых на токарно-револьверных
станках и прутковых автоматах.

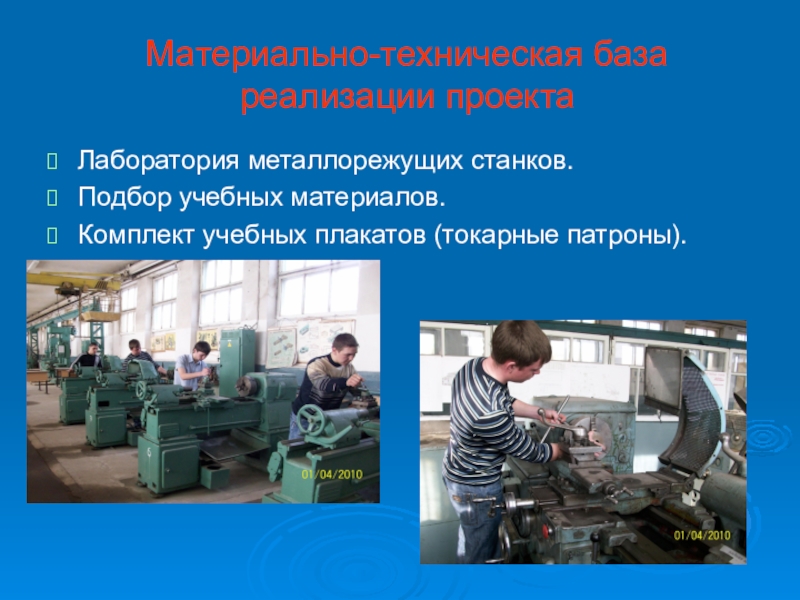

Слайд 14Материально-техническая база реализации проекта
Лаборатория металлорежущих станков.
Подбор учебных материалов.
Комплект учебных плакатов (токарные
патроны).
Слайд 15Проведение лабораторных работ
на базе Волчихинского корпуса
Проведение лабораторных работ на базе Волчихинского
корпуса является важной частью процесса обучения и способствует высокому уровню подготовленности студентов.

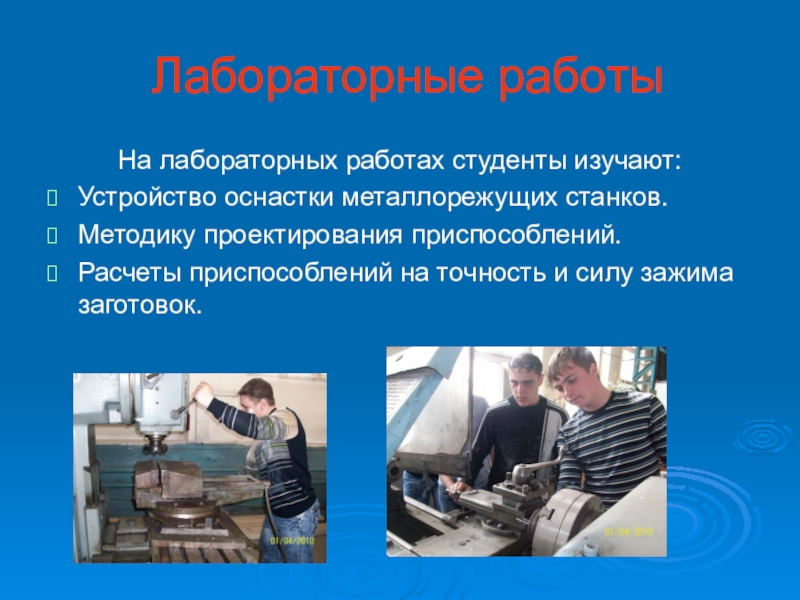

Слайд 16Лабораторные работы
На лабораторных работах студенты изучают:
Устройство оснастки металлорежущих станков.
Методику проектирования приспособлений.
Расчеты
приспособлений на точность и силу зажима заготовок.
Слайд 17Заключение:
При проведении теоретических и лабораторных работ с использованием компьютерных презентаций у
студентов формируется отличные навыки в области технологического оснашения.
