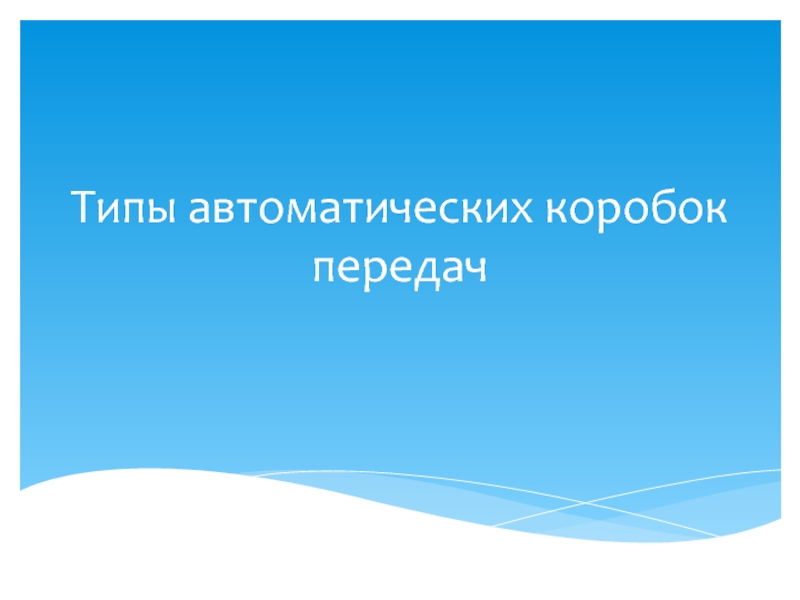

Презентация, доклад на тему Типы автоматических коробок передач

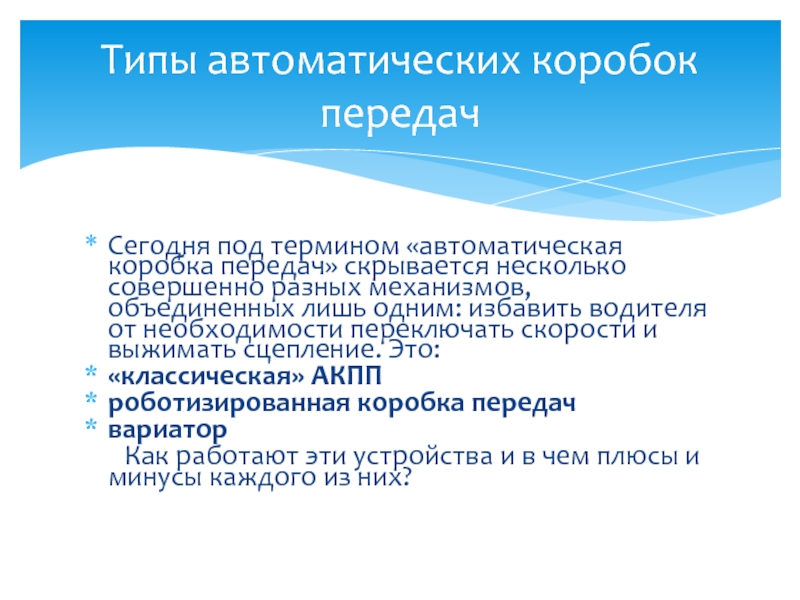

объединенных лишь одним: избавить водителя от необходимости переключать скорости и выжимать сцепление. Это:
«классическая» АКПП
роботизированная коробка передач
вариатор
Как работают эти устройства и в чем плюсы и минусы каждого из них?

Типы автоматических коробок передач

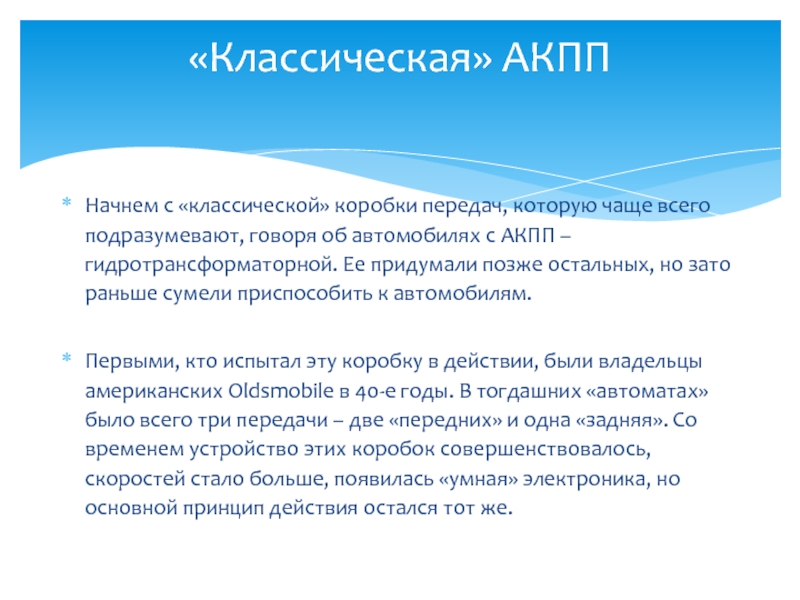

автомобилях с АКПП – гидротрансформаторной. Ее придумали позже остальных, но зато раньше сумели приспособить к автомобилям.

Первыми, кто испытал эту коробку в действии, были владельцы американских Oldsmobile в 40-е годы. В тогдашних «автоматах» было всего три передачи – две «передних» и одна «задняя». Со временем устройство этих коробок совершенствовалось, скоростей стало больше, появилась «умная» электроника, но основной принцип действия остался тот же.

«Классическая» АКПП

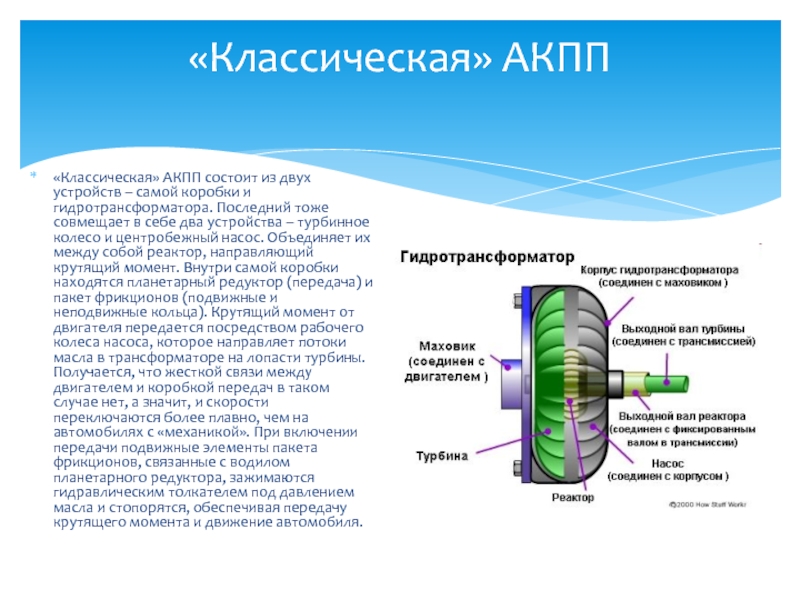

Последний тоже совмещает в себе два устройства – турбинное колесо и центробежный насос. Объединяет их между собой реактор, направляющий крутящий момент. Внутри самой коробки находятся планетарный редуктор (передача) и пакет фрикционов (подвижные и неподвижные кольца). Крутящий момент от двигателя передается посредством рабочего колеса насоса, которое направляет потоки масла в трансформаторе на лопасти турбины. Получается, что жесткой связи между двигателем и коробкой передач в таком случае нет, а значит, и скорости переключаются более плавно, чем на автомобилях с «механикой». При включении передачи подвижные элементы пакета фрикционов, связанные с водилом планетарного редуктора, зажимаются гидравлическим толкателем под давлением масла и стопорятся, обеспечивая передачу крутящего момента и движение автомобиля.

«Классическая» АКПП

это плавное, без рывков, переключение скоростей. Благодаря этому двигатель нагружен меньше, чем на автомобилях с механикой. Еще один плюс – это простота обращения. Машины с «классической» АКПП – именно то, что нужно для водителя-новичка: не надо думать о сцеплении и вспоминать, как и при какой скорости включать нужную передачу. Недостатков у такой коробки тоже хватает.

«Классическая» АКПП

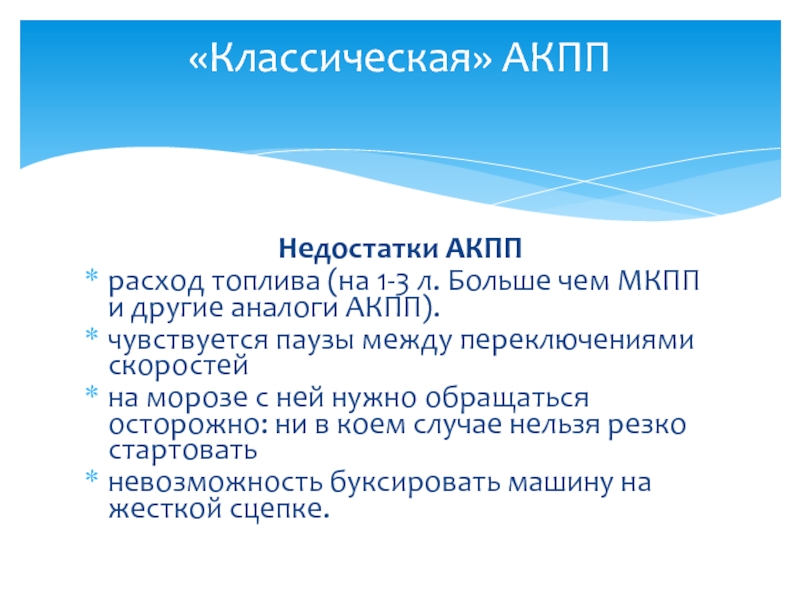

аналоги АКПП).
чувствуется паузы между переключениями скоростей
на морозе с ней нужно обращаться осторожно: ни в коем случае нельзя резко стартовать
невозможность буксировать машину на жесткой сцепке.

«Классическая» АКПП

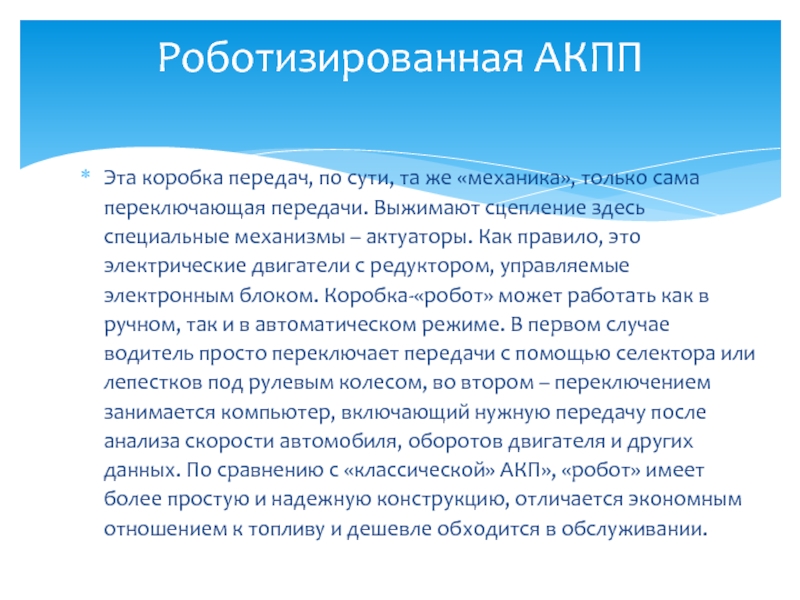

передачи. Выжимают сцепление здесь специальные механизмы – актуаторы. Как правило, это электрические двигатели с редуктором, управляемые электронным блоком. Коробка-«робот» может работать как в ручном, так и в автоматическом режиме. В первом случае водитель просто переключает передачи с помощью селектора или лепестков под рулевым колесом, во втором – переключением занимается компьютер, включающий нужную передачу после анализа скорости автомобиля, оборотов двигателя и других данных. По сравнению с «классической» АКП», «робот» имеет более простую и надежную конструкцию, отличается экономным отношением к топливу и дешевле обходится в обслуживании.

Роботизированная АКПП

робота и водителя или как говорят «коробка тупит». Электроника вынуждена разрывать поток мощности между двигателем и коробкой, чтобы плавно переключить скорость, и этот разрыв оборачивается провалом при разгоне автомобиля (как и ручная МКПП). С этим недостатком автопроизводители активно борются, и на современных «роботах» время разрыва потока мощности сокращено до нескольких миллисекунд (двойное сцепление). Как и любая КПП, эта требует определенных приемов обращения – в частности, рекомендуется переключать селектор в нейтральное положение при стоянке на светофорах, чтобы продлить жизнь сцеплению, которое в таких коробках служит меньше, чем в «механике». Примерами «роботизированной АКПП» является немецкая коробка «DSG», которая устанавливается на такие автомобили как BMW.

Роботизированная АКПП

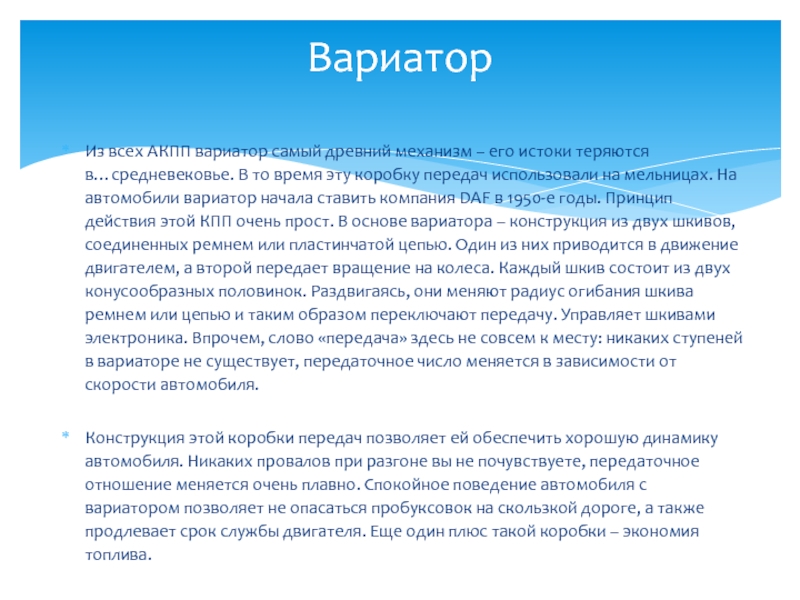

в…средневековье. В то время эту коробку передач использовали на мельницах. На автомобили вариатор начала ставить компания DAF в 1950-е годы. Принцип действия этой КПП очень прост. В основе вариатора – конструкция из двух шкивов, соединенных ремнем или пластинчатой цепью. Один из них приводится в движение двигателем, а второй передает вращение на колеса. Каждый шкив состоит из двух конусообразных половинок. Раздвигаясь, они меняют радиус огибания шкива ремнем или цепью и таким образом переключают передачу. Управляет шкивами электроника. Впрочем, слово «передача» здесь не совсем к месту: никаких ступеней в вариаторе не существует, передаточное число меняется в зависимости от скорости автомобиля.

Конструкция этой коробки передач позволяет ей обеспечить хорошую динамику автомобиля. Никаких провалов при разгоне вы не почувствуете, передаточное отношение меняется очень плавно. Спокойное поведение автомобиля с вариатором позволяет не опасаться пробуксовок на скользкой дороге, а также продлевает срок службы двигателя. Еще один плюс такой коробки – экономия топлива.

Вариатор

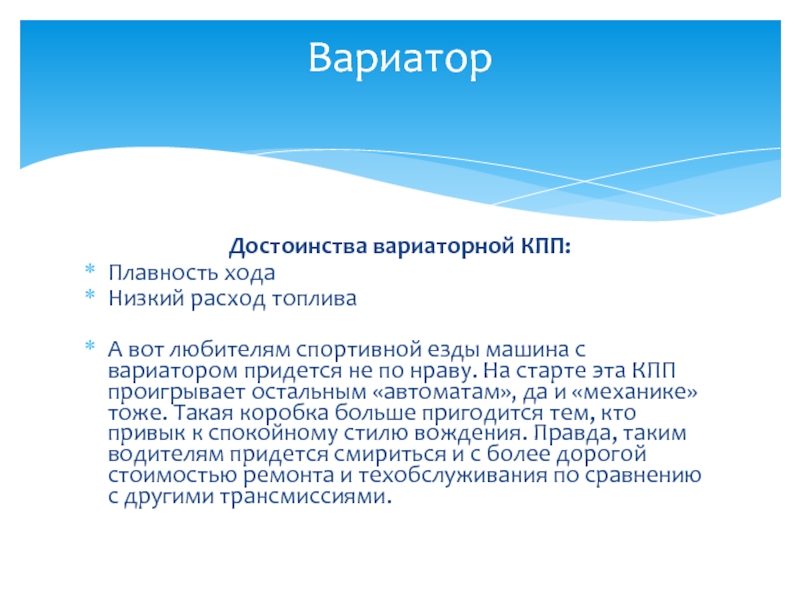

с вариатором придется не по нраву. На старте эта КПП проигрывает остальным «автоматам», да и «механике» тоже. Такая коробка больше пригодится тем, кто привык к спокойному стилю вождения. Правда, таким водителям придется смириться и с более дорогой стоимостью ремонта и техобслуживания по сравнению с другими трансмиссиями.

Вариатор

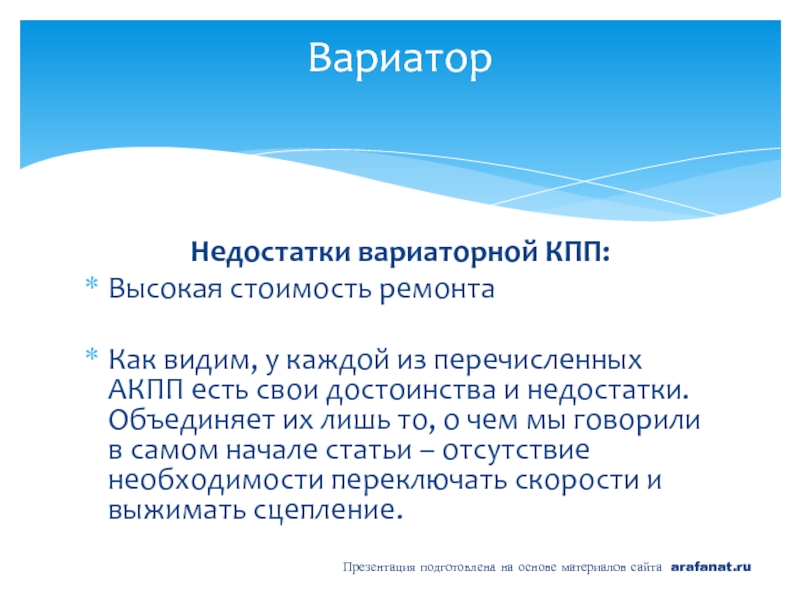

есть свои достоинства и недостатки. Объединяет их лишь то, о чем мы говорили в самом начале статьи – отсутствие необходимости переключать скорости и выжимать сцепление.

Вариатор

Презентация подготовлена на основе материалов сайта arafanat.ru
